안녕하세요. 오랜만에 컴퓨터 앞에 앉습니다.
추수감사주일이 지나고, 코그사무실에 리모델링 작업이 진행되고 있어서 여러가지로 바쁜 시기네요.
함께 나눌 이야기들이 많이 있지만, 현장작업에 미팅에 리모델링 진행까지 바빠서 많이 남기지는 못했습니다.
그래도 오늘은... 잠시 남기려고요^^

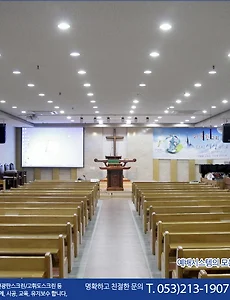

대구 수성구의 한 교회에 예배시스템 리뉴얼작업을 진행하였습니다.
음향시스템과 Full-HD 영상시스템, LED 전광판스크린과 LED 무대조명까지 설치를 했습니다.
뭐, 늘 그렇듯이 교회 작업은 주일 전에 모든 작업이 마무리 되어야죠.

그래서, 월요일부터 부지런히 움직였습니다.
코그의 팀웍으로. 직접 모든 작업을 금요일까지 마쳤고요,
토요일에 교육을 진행하였습니다. 모든 장비들이 바뀌니, 교육은 기본이죠.

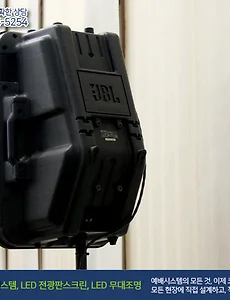

음향시스템은 기존의 JBL 스피커를 걷어내고, EAW RSX129 제품을 설치하였습니다.
기존에는 벽체 기둥구조물에 철구조물을 만드셔서 스피커를 인입 해 놓으셨는데요,
이번에는 천정에 플라잉 설치를 하였습니다.

천정 안에 사람이 들어갈 수 없어서, 점검구를 만들 수 밖에 없는 구조였고요,
천정 작업은 핸섬한 박대리님이 도맡아 진행 해 주셨습니다.

EAW RSX129 스피커는 EAW의 RADIUS 씨리즈의 포인트소스형 스피커인데요,
교회 방송실 분들이 교육하실 때, 소리가 너무 좋다고 극찬을 하시네요.
저도 특히 12인치 LF에서 나오는 기타 사운드를 들을 때, 정말 감미롭다는 생각을 자주 합니다.

앰프가 내장된 파워드스피커이지만, 요즘은 워낙 장비들이 똑똑해서 네트웍 연결이 가능하죠.
물론, 이 녀석은 DANTE가 가능하지만 아날로그 시그널로 입력하였고요, 네트웍은
앰프의 볼륨조절과 HF, LF의 테스트, 앰프 온도, DELAY 세팅 등을 담당합니다.
요즘은 CAT5e 케이블 혹은 USB 케이블로 상태나 컨트롤이 가능한 음향제품들도 많죠.
어쨋던, 나름 꽤 마음에 드는 녀석 중 하나입니다.

천정에 예쁘게 인스톨 되었고요, 사진에 보시는 것처럼 천정면이 약간의 곡면으로 처리가 되었습니다.
좌우 높이 밸런스는 천정면으로 잡을 수는 없죠. 차이나는 천정면이 기준이 아니라, 스피커가 기준입니다.

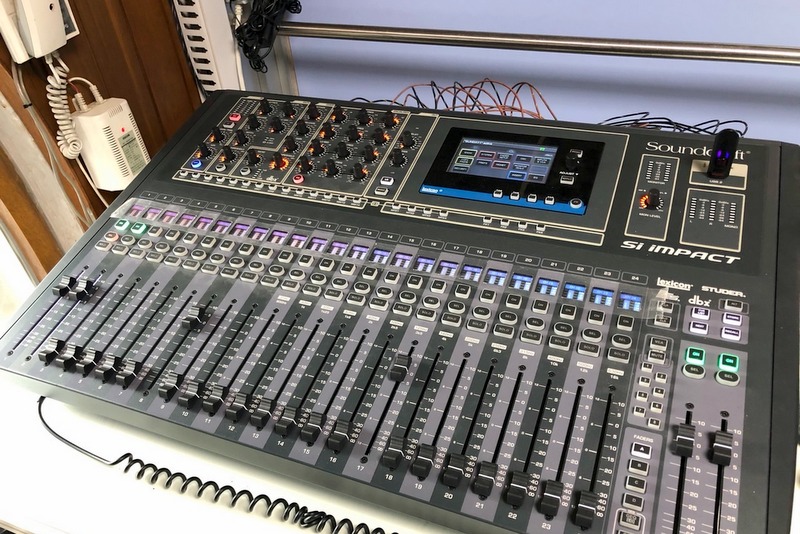

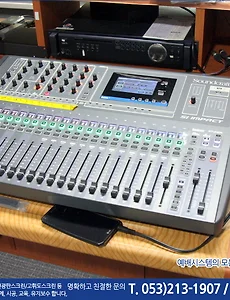

믹서는 SoundCraft Si IMPACT가 설치되었고요, 물론 펌웨어 V2.0으로 업데이트 진행이 되었습니다.
Si IMPACT는 펌웨어가 자주 업데이트 되지는 않지만, V2.0으로 업데이트 되면서 더욱 막강한 녀석이 되죠.
아이패드에서도 항목이 Si IMPACT와 Si IMPACT2.0로 구분될 정도입니다.

강대상 구즈넥마이크는 DPA. SC4098 BX65로 설치가 되었습니다.
DPA는 정말 좋은 마이크임에 틀림이 없죠. 저도 동의합니다^^
작은 캡슐에 어떻게 그리 섬세한 사운드를 수음하는지. 풍차의 나라 덴마크의 기술력에 또 한번 놀라고 갑니다.

강대상 모니터스피커는 컬럼어레이 VERITY. COL4.3 제품이 귀 높이 벽체에 양쪽으로 설치가 되었습니다.
강대상 모니터스피커는 보통 앞쪽에 설치를 할 수 없기 때문에 옆면에 사용을 하시죠.
밑에서 올라오는 사운드가 양복 깃에 걸려서 움직임에 따라 고음이 들렸다, 안들렸다 합니다.
귀 높이에 설치를 하면, 이러한 문제를 해결할 수 있고요,
또한 바닥에 설치하지 않아도 되기 때문에 공간적인 문제도 해결할 수 있죠.

LSS의 PP4와 같은 스피커들도 이렇게 설치 할 수 있습니다.
천고가 높지 않다면 천정에도 설치가 가능하죠.

그동안 사용하던 목사님 모니터스피커 2통은 찬양팀 모니터스피커 2통으로 변신, 총 4통으로 찬양팀 모니터로
운용이 되었고요, 목사님 모니터스피커는 링크하여 1개의 출력으로, 찬양팀 모니터스피커는 각기 다른 출력으로
총 4개의 출력으로 운용됩니다.

Si IMPACT의 총 16개의 출력 중, 메인 출력 15, 16번을 제외한 14개의 MIX(AUX) 출력 중,
1번은 강대상 모니터스피커, 2~5번은 찬양팀 모니터스피커, 6번과 7번은 신디 연주자용 인이어 모니터,
그리고 8번 출력은 드럼 인이어 모니터로 연결되었습니다.

물론, 더욱 원활한 운용을 위하여 12번 출력은 방송실 모니터 스피커, 13번 출력은 영상 녹화용 소스, 14번 출력은 유아실 소스로 사용되었습니다.

찬양팀 인이어는 방송실 순차전원기의 전원을 사용하는 소형믹서가 연결되었고요,
Beyerdynamic DT260 헤드폰으로 설치가 되었습니다.
물론 B사나 A사와 같은 퍼스널모니터 장치들이 있지만, 비용적인 면에서는 이러한 연결도 나쁘지 않습니다.
물론, 저희팀이 해야 할 일들을 늘어나지만 충분히 좋은 결과물을 만들어 내는 방법이죠.
뭐 케이블을 만든다던지, 파워콘을 연결한다는 것들이죠. 뭐 오래 걸리는 작업은 아닙니다.
오히려, 헤드폰을 언박싱 하는 게 더 손이 많이 가는 것 같기는 하... 아.. 아닙니다. 너무 꼼꼼히 박싱 해 놓으셔서..

자모실 스피커는 PHONIC SEP-207 앰프내장형 스피커가 2통 설치가 되었는데요,
MACKIE BIGKNOB를 벽면에 설치해서 아주 놀라운 볼륨조절이 자모실에서 가능합니다.

자모실은 언제 소리가 크고, 언제 소리가 작냐면, 아이들이 소리를 내면 소리가 작고, 조용하면 소리가 크죠.
그래서 자모실에서 직접 볼륨을 조절하셔야 하는 곳 중, 하나죠.

담임목사님께서 금요일 저녁에 자장면을 사 주셨는데, 자모실에 달린 BIGKNOB를 돌려보시더니..
너무 마음에 든다고 하시네요. CCM과 함께 자장면을 맛있게 잘 먹었습니다.
맛있는 만두며, 커피며, 음료며, 계속 간식거리를 챙겨주셔서 너무 너무 행복한 일주일이었던 것 같습니다.

에전에는 예배를 현장 중심으로 드렸기 때문에 믹서의 게인스트럭쳐의 중요성이 그리 높지는 않았습니다.
앰프에서 볼륨을 더욱 올리면 되었으니까요.
하지만, 요즘은 현장 예배 뿐만 아니라 녹화나 스트리밍이 중요한 시기라서 믹서의 게인스트럭쳐 설정이 매우 중요합니다.

특히 믹서의 출력값이 안정적으로 확보가 되어야 하죠. 특히 설교는 찬양보다 낮은 음압으로 들으시기 때문에
녹음시 볼륨값 조절이 중요합니다.
코그에서는 Si IMPACT의 경우 -18dbfs를 기준으로 잡으려고 노력하는데요,
Si IMPACT의 아쉬운 점 중 하나가 레벨미터가 세밀하게 표현되지 않는다는 겁니다.
물론, 액정 안에서는 세밀하게 표현이 되지만 LED 미터에서는 단지 8개의 단위만 제공하죠.
좀, 정말 아쉬운 것 같습니다.

그래서 -24dbfs가 잘 점등이 되면 충분히 녹음 레벨을 얻으실 수 있는 것 같네요.
녹음레벨은 MIX 출력으로 연결하여, 채널별로 조절이 가능하도록 연결해 놓았고요,
적절한 값을 세팅해 드렸습니다.
녹음 레벨은 영상스위쳐 LUMANTEK VS4로 입력이 되었는데요, 녹음 뿐만 아니라
각 실로 중계되는 TV 볼륨과도 관련이 있기 때문에 매우 중요한 부분입니다.

성가대석 수음마이크도 4대가 설치되었습니다.
2포인트 엘리베이션 2기로 작동이 되고요, 리미트를 설정해서 스위치로 정확한 위치에 올라가고, 내려옵니다.
마이크는 HMH CML300입니다. 신형으로 설치가 되었습니다.

음향적으로 공간이 무난해서 몇개의 EQ 포인트를 조절해서 튜닝을 진행하였는데요,
Si IMPACT는 EQ가 너무 좋아서 튜닝할 맛이 나는 믹서이기도 하죠.

기존보다 사이즈가 작아진 메인스피커를 보고, 이 공간에 다 커버가 되겠냐는 질문을 받았는데요,
전체적인 사운드를 들어보시고는 매우 흡족해 하시네요.
사실, 메인스피커의 볼륨값이 -7db일 뿐이고요.

5일만에 전체적인 작업을 마무리한다고 분주한 한주였긴 했지만
교회에서 너무 친절히  맞아주시고, 또 여러모로 도와주셔서 더욱 힘내서 작업했던 프로젝트였던 것 같습니다.
뭐, 더 해 주고 싶은 그런 현장 있잖아요^^

사실, 케이블 배선작업을 할 수 있는 통로가 없어서 첫날 매우 힘들었지만
새로운 길을 개척해서 배선도 잘 마무리 할 수 있었고요,
콘크리트 벽면에 노출 커넥터박스를 달려고 하다가, 나무로 박스를 만들어 부착했습니다.

사실, 시간도 더 많이 걸리고, 힘든 작업이긴 하지만 검은색 박스보다는 흰색 박스가 더 깔끔할 거 같아서
컴프레셔와 타카를 들고가서 작업을 해 드렸습니다.
케이블이 잘 정리가 되어서 다행이네요.

우리가 조금 더 움직여서 변화가 있다면... 기쁨으로 움직여야죠.
코그미디어는 예배시스템을 더욱 안정적이고, 원활하게 운용하실 수 있도록 늘 고민하고 있습니다.
누군가가 말했듯이, 당신의 기쁨이 나의 기쁨이라는 말처럼,
교회의 기쁨이 코그의 기쁨이니까요.

예배시스템에 대한 어려움이 있으시면 코그로 전화주세요.
최선의 방법을 함께 고민하겠습니다.
좋은 밤 되세요^^

​

안녕하세요, 코그입니다^^ 이제 날씨가 제법 더워지는 것 같습니다.

그래도 에어컨이 작동되는 곳에서 일하는 날은 정말 좋고요, 에어컨을 켤 수 없는 현장은 힘든 나날들이죠.

시원한 생수와 함께 이 뜨거운 여름을 잘 극복해 나가야 할 것 같습니다.

물론, 코로나19도 빨리 가라앉아야겠죠.

​

​

오늘은 지난 봄이 오기 전... 진행되었던 프로젝트 이야기를 해 보려고 합니다.

먼저, 음향이야기입니다.

​

​

이번 프로젝트는 본당 예배실의 리모델링과 함께 진행이 되었습니다.

예배실은 거리상 25m 가량되는 길쭉한 형대의 공간입니다.

방송실은 본당에 있었다가, 중층으로 옮겨져서 설치가 되었습니다.

​

음향시스템 중, 특히 교회의 음향시스템은 어떻게 설계하느냐, 어떻게 설치가 되느냐가 매우 중요한 부분이죠.

먼저 고려되어야 할 부분이 공간의 규모와 형태입니다.

그리고, 흡음을 할 수 있는 부분이 어느 정도인지, 무대의 크기나 방송실의 위치와 앰프랙의 위치 등이 중요한 부분들입니다.

​

​

이번 프로젝트에서는 메인스피커는 앰프가 내장된 파워드스피커로 설치가 되었는데요,

방송실 디지털믹서의 채널을 조금 더 확장하시기 위해 스테이지박스를 설치하게 되었습니다.

디지털믹서는 모델마다 차이가 있지만, 기본적으로 모노입력 채널이 32개, 출력 채널이 16개 정도를 갖고 있습니다.

그리고, 여기에 스테이지박스를 통해 채널을 더욱 확장해서 사용하실 수 있죠.

​

하지만, 모든 모델들이 스테이지박스를 통하여 채널이 확장되는 것은 아닙니다.

코그에서 자주 사용하는 SoundCraft Si IMPACT의 경우, 입력채널은 확장이 되는데, 출력채널은 확장이 되지 않죠.

확장이 되지 않는다는 것은, 믹서 본체에 포함된 아날로그 입력을 사용할지, 혹은 스테이지박스의 입력 채널을 사용할지

선택해서 사용할 수 있다는 것이고요.

​

이 곳에서는 추후 마이크 입력을 추가하셔서 사용하시기로 하셨고요,

출력 채널은 모니터스피커용 앰프로 바로 연결할 수 있도록 패치 되었습니다.

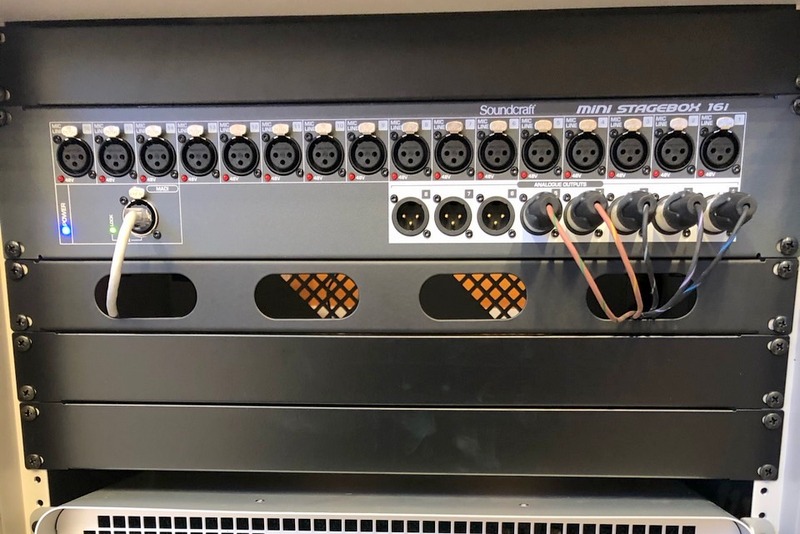

특히, 스테이지박스가 있기 때문에 무대 앞에 랙케이스를 설치해서 모니터스피커용 앰프와 스테이지박스,

그리고 순차전원기를 설치했습니다.

​

때로는 4채널 앰프가 필요할 때도 있습니다.

​

순차전원기는 음향용으로 총 2대가 설치가 되었는데요, 1대가 방송실에, 그리고 1대는 무대 앞 랙케이스에 설치가 되었고요,

네트웍 케이블로 연동되어, 방송실에서 2대의 순차전원기를 일괄로 제어하실 수 있습니다.

이러한 전기 부분은 꼼꼼한 설치가 중요한데요, 특히 스테이지박스의 전원은 방송실에 있는 순차전원기의 전원 중,

Si IMPACT 에 연결된 Furman AC-210E 파워컨디셔너의 출력전기를 사용하고 있습니다.

그래서, 스테이지박스용 전원케이블이 따로 배선이 되었는 거죠.

​

또한, 디지털믹서는 부팅시간이 발생됩니다. Si IMPACT는 약 47초 가량 발생이 되는데요,

순차전원기 SOVICO. PS-108은 7개의 순차 채널의 인터벌을 최대 7초까지 늘릴 수 있습니다.

따라서 2대의 순차전원기를 사용하시면, 더욱 폭넓은 시간을 확보할 수 있고요,

메인스피커의 전원은 무대앞에 설치된 순차전원기의 마지막 전원을 사용하기 때문에 더욱 안정적으로 사용하실 수 있죠.

​

여러 현장들을 방문하다 보면, 간혹 전기장치들의 전원이 제대로 관리되지 않는 곳들이 있습니다.

특히 전기이기 때문에 더욱 꼼꼼하고 안정적으로 설치가 되어야 하는데, 그렇지 않은 경우들이 많은 거죠.

그래서 시스템을 켜고, 끌 때 퍽퍽 하는 소리가 나기도 하고요, 심한 경우 스피커가 망가지는 경우도 간혹 있습니다.

방송실의 보이는 부분이 전부가 아닐 때도 있는 거죠^^

​

​

​

이제 메인스피커를 한번 볼께요.

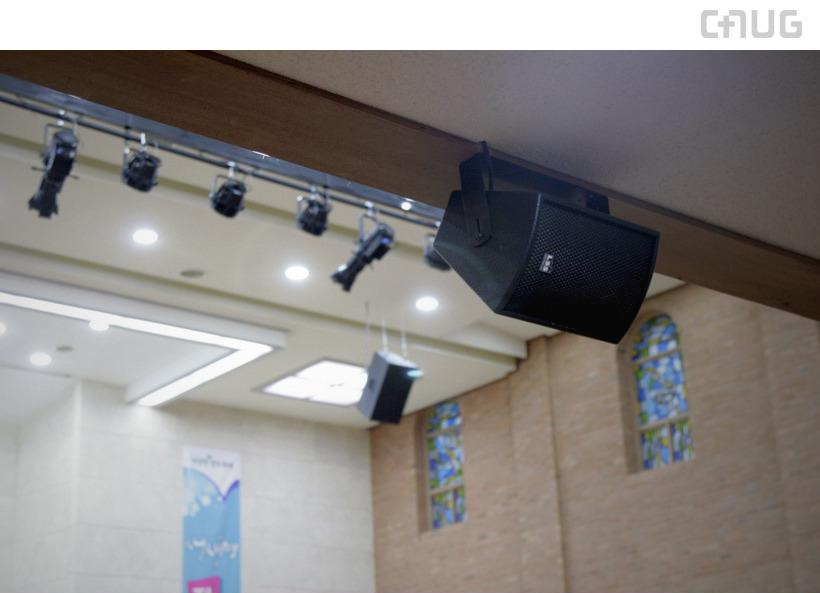

메인스피커는 EAW. RSX129입니다.

RSX129는 레디우스 씨리즈의 포인트소스형 앰프내장형 스피커죠.

12인치 스피커임에도 불구하고 매우 안정적인 저음을 제공합니다. 물론 우퍼를 같이 쓰시면 더욱 좋지만,

우퍼 없이 사용하셔도 괜찮은 사운드를 제공합니다.

인테리어 리모델링 작업과 함께 천정에 안정적으로 와이어 작업을 해서 설치를 했고요,

좋은 스피커의 각을 맞추었습니다.

스피커는 특히 고음의 방향과 각도가 중요한데요, 저음으로 내려갈 수록 지향각이 무너지기 때문이죠.

​

간혹, 천정을 향해 달려있는 스피커들이 있는데요, 고음의 지향각이나 위치, 방향, 각도 등을 고려해서 설치해야 합니다.

이 녀석은 가로 90', 세로 60'의 지향각을 갖는 RSX129/96 제품이고요,

좁은 지향각이 필여한 공간에서는 RSX129/64 제품이 있습니다. 가로 60', 세로 40'의 지향각을 갖죠.

그리고, EAWmosaic이라는 앱을 통하여 스피커의 상태를 확인하거나 세팅을 할 수 있습니다. 아이패드로만 되네요.

똑똑한 녀석입니다. MaxSPL도 135dB나 되는 녀석이죠.

​

그리고, 메인스피커 외에 중층 어퍼발코니에 작은 앰프내장형 스피커가 설치되었습니다.

공간이 작아서, 6.5인치 작은 PHONIC. SEP-207이 2대 설치되었고요,

메인스피커와 딜레이스피커를 위해 LEEM. DS48 DSP가 설치되었습니다.

DSP는 Digital Signal Processor인데요, 스피커의 위치에 따라 적절한 딜레이값이나,

필요할 경우 크로소버와 EQ, Gain 등을 조절할 수 있습니다.

예전에는 아날로그 장비로, 개별적으로 설치되던 장비들이 All-in-One 된 장비이죠.

​

이팀장님이 SMARRTLIVE로 딜레이값을 세팅할 때, 저는 방송실에 쪼그려 앉아서 라벨링 작업을 한다고

사진을 남겨놓지는 못했네요. 정확히 측정된 값으로 딜레이 타임을 세팅했습니다.

재미난 것은, 딜레이가 정확히 세팅되지 않은 경우 스피커를 더 설치했을 때 오히려 전체적인 볼륨값이 줄어드는 경우도 있습니다.

여러 가지 테스트를 해 보면서, 측정을 해 보면 재미난 결과를 얻기도 하죠.

코그에서도 여러 테스트를 진행하면서 결과치를 확인해 보니...

뭐든 대충 해서는 정확한 결과를 얻을 수 없다는... 불변의 진리를 깨닫는 데 그리 오래 걸리지는 않았습니다.

​

어쨌던... 정확한 설치와 세밀한 세팅, 그리고 충분한 튜닝이 좋은 사운드의 결과를 만들어 낼 수 있습니다.

​

​

​

이번 현장에서는 본당 벽체에 목모보드가 많이 부착되어 있었습니다.

하지만, 처음 이 곳을 방문했을 때 확인했었는데요, 얇은 합판위에 목모보드가 부착되어 있었습니다.

목모보드는 그 자체로 흡음을 하는 역할보다는, 소리를 투과시켜서 벽체와 목모보드 사이에서 흡음이 이루어 져야 합니다.

특히 TMAX 같은 충진재가 흡음을 많이 하는데요, 목모보드는 소리를 투과시키는 마감재로 이해하시는 것이 좋을 것 같습니다.

그리고, 이번 리모델링 작업에서는 우리팀이 들어 가기 전에, 이미 마감자재가 결정이 되고, 제작이 시작되었었네요.

​

특히 전면부에 라인타공판으로 시공이 되었습니다.

라인타공판은 원형타공판에 비해 인테리어 마감이 더욱 깔끔한 장점은 갖고 있지만, 흡음율은 조금 더 낮습니다.

또한, 전광판을 사용하는 경우, 카메라로 나오는 화면의 결과물이 조금 어른어른 거리기도 하죠.

하지만, 전체적으로 깔끔하고, 안정적인 색감을 제공하는 인테리어 마감재이기도 합니다.

뭐, 다들 장단점이 있기 때문에... 꼭 무엇을 사용해야 한다는 법칙은 없고요,

상황에 맞추어 적절한 설치가 이루어지면 더욱 좋죠.

​

그래서 음향팀이 건축이나 리모델링시,. 처음부터 같이 논의하면 더욱 좋은 결과물을 얻으실 수 있을 것 같습니다.

​

​

강대상 목사님 모니터스피커는 예전에는 천정면에 붙어 있었습니다.

물론, 천정면도 모니터스피커를 설치하기에 좋은 위치이지만, 이번 리모델링 공사로 무대의 모양과 체적이 바뀌에서

무대 뒷편에 설치하였습니다.

LED 전광판스크린 밑에 설치가 되었는데요, VERITY. COL4.3 제품이 설치되었습니다.

3인치 유닛이 4개 들어간 컬럼어레이고요, 목사님 스피치 중심의 샤프한 모니터스피커이죠.

모양도 매우 깔끔해서 강대상 후면에 부착하기에 더욱 좋은 스피커입니다.

​

​

그리고, 찬양팀 모니터스피커는 기존의 스피커들을 그대로 사용하였는데요,

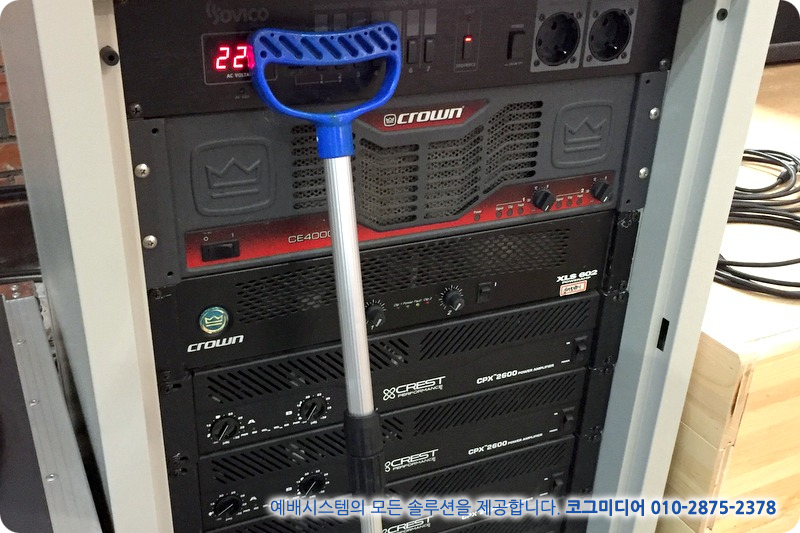

부족한 앰프의 출력을 위해 앰프는 모두 교체가 되었습니다.

​

스피커에 적합한 앰프의 출력을 물으시는 경우가 많으신데요,

일반적으로 스피커 RMS power의 1.5 ~ 3배 정도의 앰프를 사용하시는 것이 적절합니다.

코그에서는 보통 RMS power * 2의 앰프 출력을 연결하는 편이고요,

이 출력을 스피커의 MAX power 혹은 Program power라고 합니다.

그리고, 앰프 출력에 적절한 스피커 케이블을 사용하셔야 하고요,

특히 케이블의 길이가 길어지면 한단계 더 굵은 케이블을 사용하셔야 합니다.

출력의 손실도 문제가 되지만, 댐핑팩터에도 영향을 미치죠.

좋은 댐핑을 원하시면 스피커케이블의 길이가 11m를 넘지말라는 조언이 C사의 메뉴얼에 있네요.

​

​

이번 현장에서는 스테이지박스 때문에 랙케이스를 무대 앞에 설치하게 되었습니다.

따라서 모니터스피커용 앰프도 무대 앞에 설치가 되어서 스피커 케이블로 인한 손실을 조금이나마

줄일 수 있게 되었네요.

그래서 더더욱 좋은 결과물이 나오게 된 것 같습니다.

​

목사님께서 사용하시는 강대상 구즈넥마이크는 기존에 사용하시던 마이크를 그대로 사용하셨고요,

추가적으로 라발리에 마이크가 설치되었습니다.

Shure 수신기에 DPA 마이크가 사용되었습니다. 특히 DPA 마이크는 자연스러운 수음으로 좋은 결과물을 제공하죠.

구즈넥마이크보다 더 자연스러운 수음을 제공하네요. 역시 DPA입니다. made in Denmark.

기존에 사용하시던 슈어 무선마이크의 수신기들이 별도의 파리채 안테나를 연결할 수 없는 제품들이어서,

가장 좋은 수신율을 제공하는 위치에 설치 해 드렸습니다.

중층 방송실 믹서 위에 설치했는데요, 별도의 선반이 없어서, 합판으로 선반을 만들어 드렸습니다.

​

​

늘 말씀드리는 부분이지만, 예쁘지 않아도 된다면 만들어 드립니다.

물론, 예뻐야 한다면... 전문 목수팀과 함께 움직이죠.

저는... 좀 투박한 아날로그적인 감성이 더 좋은 거 같아서요...

​

​

믹서는 SoundCraft Si IMPACT이고요, 적절한 패치와 튜닝, 교육을 진행했습니다.

그리고, 설치하고 3주 후 아이패드를 구입하셨다고 하셔서 재방문하여 아이패드와 믹서를 연동해 드리고 왔습니다.

ViSi REMOTE 라는 앱이고요, 사운드크래프트의 Vi 계열, Si 계열의 모든 믹서를 이 앱으로 사용할 수 있습니다.

Si IMPACT는 V2.0으로 꼭 업데이트 하셔야 하시네요.

​

https://blog.naver.com/caugkr/221802645255

이 곳에 자세한 연결방법이 있습니다. 필요하시면... 참조하세요^^

​

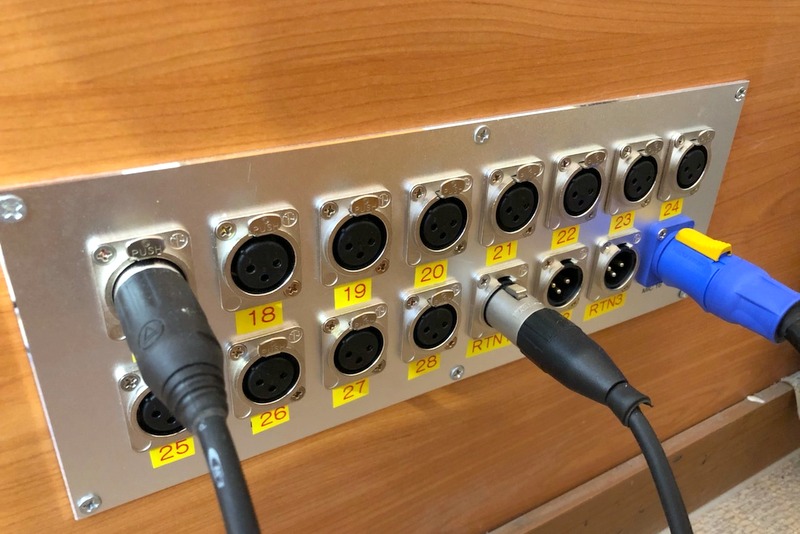

파란색 커넥터가 파워콘입니다.

​

무대의 패치커넥터는 필요한 위치에 적절하게 배치, 설치하였고요,

악기팀을 위한 퍼스널 모니터 시스템을 위한 Aux 출력커넥터와 순차전원기의 전기와 연결된 파워콘으로 설치되었습니다.

​

디지털믹서의 14개의 Aux 출력 중 일부를 악기팀 모니터링 소스로 연결해 드렸습니다.

​

​

음향시스템은 물리적인 반응에 대한 예측과 음향장비들간의 조화,

설치, 튜닝, 교육 등... 폭넓은 전문적인 기술이 필요한 부분들입니다.

그래서 더더욱 전문팀을 통해서 정확한 진단과 견적이 필요한 부분이죠.

​

코그미디어는 이러한 음향시스템, 특히 공간적인 물리음향이나 적절한 전기음향에 대한 많은 고민과

노하우를 갖고 있습니다.

별거 아닌 것 처럼 보일 수도 있지만, 많은 경험과 많은 공부가 특히 빛을 발할 때도 있죠.

음향을 설치하는 팀은 많이 있지만, 많은 팀들이 완성도 높은 기술력을 갖고 있다면,

우리나라의 많은 교회들이 음향으로 많은 고민을 하지 않겠죠. 하지만 결과적으로 볼 때...

음향에 대한 고민을 넘어 거의 포기하다시피 하는 현장들이 많이 있습니다.

​

어려운 고민들이 있으시다면 코그에 문의 해 보세요.

정확한 진단을 위해 코그도 더욱 고민하고, 좋은 결과물을 제안드리겠습니다.

더욱 편안하고 좋은 사운드, 쉽고 안정적은 운용, 그리고 높은 퀄리티를 오랫동안 지속할 수 있도록 노력하겠습니다.

​

이상, 음향설치기였습니다.

영상과 LED 전광판 이야기도 곧... 남겨 놓을께요^^

​

오늘도,.,, 더운 날씨보다 더욱 행복한 하루가 되세요^^

​

안녕하세요, 코그미디어입니다^^

요즘 코로나바이러스 때문에 온 땅이 떠들썩하네요.,

그래도 우리모두 맡은 사명들이 있기에... 열심히 이겨내야겠죠. 모두 힘내시고,

더욱 멋진 날들을 위해 열심히 달려보아요^^

​

​

오늘은 Si IMPACT의 아이패드 연동 이야기입니다.

간혹 문의를 주시는 분들이 많으신데요, 쉽게, 아주 쉽게 설명드리겠습니다.

너무 오랜만에 포스팅해서 어떻게 이야기를 풀어야 할지, 페이스를 좀 잊은 듯합니다.

그래도 재밌게... 쉽게 적어 보도록 노력하겠슴돠~~

​

​

사실, 그동안 계속 현장일로 바빠서 사무실에 콘솔 켜본지가 좀 되었네요.

이팀장님이 새롭게 펌웨어 업데이트도 해 놓으셨는데요...

오늘 보니 펌웨어가 바뀌었네요.

​

​

분명 지난 2019년 여름에 확인했을 때는 v2.0 build 4였었는데요,

오늘 확인 해 보니, 최신 업데이트가 v2.0 build 12가 되어 있습니다. 음...

​

​

뭐가 변했나 보니.. 크게 변한 건 없는 것같고요, 몇몇 메뉴의 네이밍이 좀 변경된 것 같습니다.

특히 유심히 본 것이 뭐냐면, 스테이지박스를 연결했을 때 SR-A01 이라고 표기되던 것이

MADI USB 01 이라고 바뀌었네요.

사실, SR-A09라고 되어야 하는 부분이 SR-A01로 표기가 되던 문제가 있었는데요,

이제 아예 MADI USB 01이라고 표기를 해서, 이전과 같은 버그를 잡은 것 같습니다.

​

뭐 어쨋던... 오늘은 패치 이야기가 아니라, 아이패드 연동 이야기라... 넘어갈께요^^

​

​

아이패드 연동은 의외로 쉽습니다. 하지만 약간의 함정이 있기는 하네요.

일단, 저는 테스트를 위해 믹서의 모든 세팅을 초기화 한 후 새로 테스트를 진행했습니다.

우선, Si IMPACT와 무선공유기를 연결해야겠죠.

​

​

Si IMPACT의 후면쪽에 HiQnet 이라는 단자가 있습니다. RJ-45로 연결되도록 되어 있죠.

MADI USB 카드의 이더콘과는 모양은 같지만, 역할은 다릅니다.

HiQnet과 유무선공유기 포트에 연결을 해야죠.

​

저는 노랑색 케이블로, 유무선공유기의 4번 포트에 연결했습니다.

이 공유기의 이름은 caugkr02 로 되어 있고요.

​

​

일단, 케이블이 정상적으로 연결이 되면, Link와 Data에 LED 불이 점등 됩니다.

데이타를 주고 받는다는 의미죠.

이제 Si IMPACT와 무선공유기는 연결이 되었습니다.

​

그리고, Si IMPACT 설정을 해야겠죠.

메인메뉴에서 HiQnet 버튼을 누릅니다.

​

​

Si IMPACT의 터치감은 감압식이기 때문에 아이폰을 사용하는 저에게는 무지 답답한 녀석이긴 합니다.

뭐, 그래도 없는 것보다는 휠씬 낫습니다^^

​

여기에서 중요한 것은 제일 상단에 있는 HiQnet 항목이 Enabled 되어야 합니다.

그리고, Access Control은 Disabled 되어야 한다는 거죠.

2번째에 있는 - Console HiQnet Address는 5자리 숫자를 임의로 설정하실 수 있습니다.

설정하는 방법은 메뉴창 옆에 있는 SCROLL 버튼을 누르시면 터치로 변경할 수 있죠.

꼭 5자리여야 할 필요는 없고요, 메뉴얼에는 1 ~ 65535 까지 사용할 수 있다고 나오네요.

​

저는 33123으로 했습니다.

​

여기까지 세팅하셨다면 이제 아이패드로 넘어가야죠.

아이패드에 VISI REMOTE 앱을 설치하시고, 앱을 실행하시면

좌측에 DEVICES 항목이 뜹니다. 그리고, 3-4초 정도 기다리시면

정상적으로 연결이 되었다면 방금 HiQnet으로 설정한 번호와 Si IMPACT 2.0이라는 표기가 뜨죠.

클릭하시면 서로 연동이 됩니다.

​

제가 아이패드 사진은 못찍었네요.

​

유툽에 있는 자료를 보니, 공유기의 DHCP 세팅까지 설명을 열심히 하시던데,

저는 테스트 해 보니 굳이 손을 댈 필요는 없을 것 같습니다.

​

​

그래도 혹시나 해서 Si IMPACT의 IP Address를 보니, 192.168.0이라고 세팅되어 있네요.

아이패드에도 동일한 IP Address와 Subnet Mask가 표기되어 있습니다.

​

설정이 마무리되면, 아래와 같이 사용하실 수 있죠^^

디지털믹서 Si IMPACT와 iPAD를 연동해서 작동하는 영상입니다.

요즘은 대부분의 장비들이 디지털화 되기 때문에 운용할 수 있는 방법들이 매우 다양한 것 같습니다.

물론, 이러한 아이패드 운용은 벌써 대중화된지 아주 오래되었죠.

​

하지만, 간혹 문의하시는 분들이 계셔서 자료로 남길겸, 포스팅을 남겨놓습니다.

궁금하신 내용은 댓글로 남겨주시거나 코그미디어 053) 323-1907로 전화 주셔도 되시고요,

코그미디어는 늘 예배사역자들을 응원합니다.

혼자 끙끙 하지 마시고, 전화주시면 친절히 답변 드리고요,

함께 나누어야 할 주제들이 있으면 자주 포스팅 남길께요.

​

이제 한주가 시작되네요. 힘차고, 씬나고, 행복한 한주,

그리고 믿음으로 승리하시는 한주 되시길 코그는 언제나 기도합니다.

​

평안한 밤 되세요^^

지금 CBS 레인보우에 벧엘뮤직의 No Longer Slave라는 찬양이 나오네요^^

사무실에서 10분 이내에 도달 할 수 있는 아주 가까운 거리에 있는 교회입니다.

본당 리모델링 공사가 진행되면, 음향, 영상, 조명, LED전광판스크린까지 모두 설치가 되었네요.

덤으로, 작업이 시작된 3일째... 방송실 이전까지... 정말 모든 작업이 FULL-SET으로 진행되었습니다.

먼저, 음향이야기부터 풀어보려고 합니다.

일단, 이 교회는 본당이 리모델링 작업이 진행이 되었고요, 무대쪽 벽체와 무대가 작업반경이었습니다.

코그에서는 음향적으로는 일단 물리적인 음향을 개선할 수 있는지에 대해 먼저 고민합니다.

전기음향은 그 다음 문제인거죠. 물론, 물리적인 공간음향을 개선할 수 없는 프로젝트들이 더욱 많지만요^^

강대상 및 강대상 뒷편 벽이 리모델링 될 예정이었기 때문에, 처음 미팅 후 흡음에 관한 내용들을 정리해서

보내드렸습니다. 이 교회는 공간적으로는 좋은 체적을 가지고 있었지만, 내부에 적벽돌 마감이어서

흡음에 대한 고민이 필요한 상황이었죠.

특히 중층 난간대도 흡음처리가 된 것처럼 마감이 되었지만, 흡음 장치가 없는, 인테리어적인 마감입니다.

일단, 중층 난간대는 리모델링 범위가 아니기에 패쓰~~

코그에서는 강대상 뒷벽을 흡음벽으로 만드는데 주안점을 두고, 건의드렸습니다.

목모보드 마감과 그 안쪽에 PET 충진재를 채우는 형태로 리모델링 진행되었고요,

리모델링을 진행하는 사장님과 논의해서 결정이 되었습니다.

이제 남은 몫은 코그의 몫이죠.

일단, 물리음향이 정리되고 나서 전기음향을 정리해야 할 차례입니다.

이 때도 물리적인 결과물에 대한 추론이 가능해야 하고요, 어떤 장비들을 어디에, 어떻게 설치하는 것이 좋을까라는 고민이 지속되어야 합니다.

일단, 메인스피커의 위치와 모델의 결정.

그리고, 메인스피커로 커버할 수 없는 공간에 설치될 스피커.

마지막으로 전기음향적인 장비의 설계 및 세팅 등이 있겠죠.

여기서 중요한 포인트는... 스피커는 부족해서도 안되지만, 절대 과해서도 안된다는 점입니다.

가령, 이번에 설치된 교회의 경우 라인어레이 스피커 보다는 프인트소스 스피커가 더 적절한 공간입니다.

일단, 메인스피커가 커버해야 하는 거리가 그리 멀지 않습니다. 메인스피커의 설치위치에서 커버리지가 20m 이내라면,

가급적 포인트소스 스피커를 사용하는 게 좋은 방법입니다.

뭐, 몇가지 이유들이 있겠지만

일단 비용이 저렴하고요, 유지보수가 훨씬 유리합니다.

그리고, 튜닝역시 훨씬 간단해 지고요, 포인트소스가 갖는 음질도 누릴 수 있습니다.

물론, 라인어레이든, 포인트소스도 스피커가 갖고 있는 자체적인 성능이 좋아야 하는 것은 당연한 이야기죠.

간혹, 뽀~대 때문에 라인어레이 설치를 요청하시는 분들이 계시긴 하시지만요,,,,

이러한 부분에 대해 궁금해 하시는 분들이 많으시지만, 적절하게 설치된 포인트소스 스피커의 결과물을 직접 만나 보신다면

굳이 라인어레이를 고집하시지는 않으시더라고요.

물론, 분명히 라인어레이 스피커가 필요한 공간이 있고요, 잔향의 문제로 컬럼어레이가 적합한 공간도 있습니다.

그리고, 무엇보다 라인어레이냐 포인트소스냐라는 질문 이전에,

우리에게 필요한 충분한 성능과 음질을 제공하는가에 대한 과도한 고민이 있으셔야죠.

왜냐하면 이러한 스피커를 제조하는 일은 결코 쉬운 일이 아닙니다.

많은 스피커 제조사들이 있지만 정확한 DATA SHEET와 자료들을 가지고,

충분한 테스트를 거쳐 보석과 같은 결과물을 만들어 내는 회사는 많지 않기 때문이죠.

모양만 같다고, 유닛만 같다고 똑같은 소리가 나는 건 아닙니다.

예를 들어, 좋은 스피커들은 대부분 흔히 말하는 짝퉁들이 있습니다.

가령, JBL EON 씨리즈나 NEXO PS 씨리즈 등은 다양한 짝퉁들이 판매되고 있으니까요.

실제로, 진짜인줄 알고 구입을 하셨는데, 짝퉁인 경우도 있습니다.

싸게 싸게 만들어, 싸게 구입해서 비싸게 판매하는 일들이 사실 비일비재 하죠.

특히 라인어레이의 경우, 스피커의 통수가 많기 때문에 더더욱 주의하셔야 하시고요,

검증되지 않은 제품은 정확한 출처와 성능을 다시 한번 확인하셔야겠죠.

이번 프로젝트에서는 메인스피커와 언더발코니 스피커, 그리고 강대상 모니터스피커와

찬양팀 모니터스피커로 구성이 되었습니다.

그리고, 방송실이 중층 난간대로 이전되어, 벽면에 부착되어 있던 어퍼발코니를 천정에 플라잉 설치하였고요,

성가대석을 위한 SUB SPEAKER를 기존에 사용하시던 장비들로 설치 해 드렸습니다.

어퍼발코니 설치가, 중층 난간대 밖에 설치가 되어야 하기에... 메달기가 정말 힘들긴 하네요.

메인스피커는 앗시바로 작업을 했지만, 이 녀석을 달려고 본당 의자를 다 옮겨서 앗시바를 설치할 수도 없고...ㅜㅜ

여하튼 메인스피커와 동일선상에 예쁘게 달았습니다. 소리도 잘 나오네요.

메인스피커는 EAW. RSX129I 제품으로 좌우 1통씩, 2통이 설치되었고요,

언더발코니 딜레이스피커는 LSS. SP216 2통이 설치되었습니다.

특히 EAW는 풍성하고, 시원한 사운드를 제공해 주는 좋은 스피커 제조사죠.

RSX129I는 라인어레이 스피커까지 생산되는 RADIUS 씨리즈의 포인트소스 액티브스피커입니다.

액티브스피커가 갖는 잇점도 여러가지가 있죠.

일단, 별도의 앰프로 구성되는 패시브타입에 비해 가격이 조금 저렴한 편이고요,

스피커케이블에 의한 손실이 확연히 줄어들고, 음압이 조금 더 높은 편입니다.

그리고, 저는 개인적으로 더욱 충분한 댐핑이 제공되는 것 같긴 하네요.

물론, SPEC 상으로 확인할 수는 없지만요.

단점도 있기는 합니다. BI-AMP로 사용할 수가 없고, 튜닝이 진행되지 않죠.

하지만 기본기가 탄탄한 녀석이라면, 그대로 사용하는 게 훨씬 나습니다.

EAW는 원래 라이브현장에서 탁월한 빛을 발휘하던 회사이기 때문에 스피커의 퀄리티는 매우 좋음이죠.

또한 내장된 앰프는 PASCAL사의 앰프가 내장되어 있어 더욱 섬세하고 풍성한 사운드를 제공합니다.

PASCAL은 덴마크의 유명한 앰프제조사죠.

지금, 코그사무실의 강의실에도 RSX129I를 사용하고 있는데요, 흔히들 말씀하시는

'벙벙거리는' 저음이 아니라, 따스하고 단단한 저음이 매력적입니다.

소리가 궁금하신 분은... 코그사무실로 오셔서 따스한 커피 한잔하셔도 되시고요^^

언더발코니 스피커로 사용된 LSS. SP216은 어깨좁은깡패죠. 나팔같이 좁은 각도의 엔클루저를 갖고 있지만

소리는 과히... 깡패같은 녀석입니다.

집사님께서 언더딜레이 스피커 소리가 안나신다고 하셔서... 재방문해서 점검을 해 보니

DELAY 세팅이 잘 되어서, 메인스피커에서 소리가 나오는 것처럼 들리네요. 마치 한통에서 소리가 날아오듯이.

물론, 메인스피커와 음색이 틀리긴 하지만 DEALY 세팅으로 자연스러운 소리를 만들 수 있죠.

그래서 TUNING을 하는거니까요.

물론, 더 쪼그만 깡패도 있죠. 강대상 모니터스피커로 설치된 LSS. PULSE.

이 녀석도 만만치 않습니다.

강대상 마이크는 HMH. AVA0620 1PAIR로 구성이 되었고요,

저 멀리, 강대상 모니터스피커 LSS. PP4가 보입니다.

사실, 코그 강의실이 약 30평 정도되는데요, PULSE 1통으로 스피치는 그 공간을 가득 채웁니다.

물론 앰프는 15년된 구닥다리 녀석에 물렸는데도 처음 들으시는 분들은 아주 깜짝 놀라시네요.

찬양팀 모니터스피커는 앰프를 품고있는 TURBOSOUND. IX-12로 설치되었습니다.

총 4통이 설치가 되었고요, 패널에 파워콘과 시그널 리턴커넥터를 달아서 연결해 드렸습니다.

망사튜브로 작업을 했는데요, 손이 조금 아프긴 하지만 깔끔하게 잘 정리가 됩니다^^

사실, 액티브스피커의 불편한 점 중 하나가 2가닥의 선이 정리가 잘 안되는거잖아요.

모니터스피커로 충분히 좋은 각도가 나옵니다.

물론, 이런 스피커와 음향기기를 설치하는 부분에서 장비의 구성도 중요하지만

케이블의 구성 및 패널의 설치 등도 매우 중요한 부분입니다.

드럼 쪽 패널에는 최대 7채널 드럼마이킹이 가능하도록 7개의 마이크입력과 인이어 사용을 위한

출력 시그널 1개, 파워콘 1개로 구성되었습니다. 인이어 뿐만 아니라, 액티브 타입의 모니터스피커도 사용이 가능하죠.

신디사이저 쪽 패널에는 4개의 마이크 입력과 2개의 출력시그널, 1개의 파워콘으로 구성되었고요,

파워콘은 신디용 인이어를 사용하실 수 있도록 파워콘 - 220V 2구 콘센트로 제작해 드렸습니다.

다만, 이 곳에 선풍기를 꽂으시지는 않으시겠죠^^ 설명은 드렸습니다.

참고로, 파워콘은 220V 전기가 연결되어 있고요, 이 전기는 방송실의 순차전원기에서 제공하는 전기입니다.

그 외에 강대상 매입형 패널과 소강대상 매입형 패널, 싱어들을 위한 STAGE PANEL이 3개 설치되었습니다.

총 9개의 마이크 입력, 4개의 출력, 4개의 파워콘으로 구성되어 있고요,

기타 쪽에도 기타전용 패널 입력 2개, 출력과 파워콘 1개로 구성되어 있습니다.

설치는 한번이지만, 사용빈도가 상당히 많은 부분이기 때문에 사용하시기에 편리한 위치와

인테리어적으로 마감하는 부분 등이 중요하죠. 그 안에 들어가는 케이블의 퀄리티는 당연한 거고요.

저가형 케이블의 경우, 피복이 벗겨진 부분부터 산화가 일어나고요,

5년 정도 사용하시고 노이즈가 자꾸 생긴다는 곳이 많습니다.

가급적 케이블과 커넥터에는 비용을 조금 더 들이시는 게 추후 유지보수와 오랜 내구성에 도움이 되죠.

아무리 좋은 마이크나 믹서, 스피커를 사용하신다고 하셔도 케이블로 인한 노이즈가 유입되는 것을

기계적으로 잡을 수는 없으니까요.

그리고, 케이블에서는 중요한 부분이 밸런스드, 언밸런스드를 어떻게 구성, 설치하는가입니다.

일반적인 마이크케이블이나 멀티케이블은 SHIELD와 HOT, COLD로 구성이 되어 있습니다.

이 케이블을 어떻게 연결하느냐에 따라 BALANCED, 혹은 UNBALANCED로 제작이 되죠.

XLR 커넥터라고 무조건 BALANCED인 건 아닙니다.

물론, TS는 무조건 UNBALANCED이지만, TRS는 BALANCED일 수도 있고요, UNBALANCED일 수도 있죠.

가령, 신디사이저 같은 악기는 TS 출력을 제공하는 경우가 많습니다. 언밸런스드 시그널이죠.

이럴 경우, 멀티케이블로 길게 연결하실 때는 다이렉트박스를 사용하셔야 합니다.

신디 - TS - 다이렉트박스 - XLR - 멀티케이블 혹은 믹서 등으로 연결이 되어야죠.

요즘 나오는 신디사이저는 다이렉트박스가 필요치 않은 제품들도 있습니다.

TRS BALANCED OUT이 지원되는데요, 간혹 볼륨값이 너무 높아서 불편할 때가 있을 수는 있습니다.

이럴때도 다이렉트박스를 사용하셔도 무방합니다.

또 다른 경우들이 있죠. 이 곳에는 신디 뿐 아니라, 강대상에서 CDP를 사용하시고 계시네요.

CDP의 HEADPHONE 단자로 연결이 되는데요, 이럴 경우 필히 다이렉트박스를 사용하셔야 합니다.

특히 이런 경우는 CDP에서는 UNBALANCED STEREO 출력이 나오고요,

다이렉트박스를 통해서 BALANCED MONO 출력이 믹서로 입력되는 거죠.

노이즈의 문제와 그라운드 루프, 믹서 입력 임피던스 등 거의 모든 문제를 다이렉트박스로 해결하실 수 있습니다.

코그에서는 요즘 PROEL. DIRECT100P 제품을 자주 사용하는데요,

가격이 특히 적정한 것 같아 좋습니다^^

물론, 더 좋은 제품들도 많이 있습니다. BSS나 RADIAL과 같은... 어마무신 녀석들도 있죠.

참고로, RADIAL. SB5는 PC나 이런 CDP에 최적화된 제품입니다.

헤드폰이나 LINE OUT 단자에 바로 꽂을 수 있고요, TRS BALANCED STEREO나 XLR BALANCED MONO 출력을 바로 연결할 수 있습니다.

간혹, 장비는 설치되었고, 좋은 신디사이저는 설치가 되었는데 다이렉트박스 없이 UNBALANCED로 연결된 경우가 많이 있습니다.

코그에서 이런 내용을 설명드리면, 왜 신디 자체에 이런 BALANCED SIGNAL이 없냐고 물으시는 분들이 많으신데요,

기타나 신디, CDP 같은 장치들은 교회와 같이 케이블이 길게 필요한 경우도 있지만,

집에서나 연습실에서 짧게 UNBALANCED로 사용하시는 경우도 있습니다.

그리고, 어떤 분들은 UNBALANCED가 BALANCED보다 음질이 좋다고 말씀하시는 분들도 계시는데요,

저는 잘 모르겠습니다. 다만 케이블이 길어지고, 믹서를 사용함에 있어서 다이렉트박스는 신발에 깔창과 같은 녀석이라고 생각합니다.

발바닥도 보호하고, 발냄새도 줄이고... 뭐 대충 그런....

마이크는 강대상에는 HMH. AVA0620 1PAIR,

소강대상에 EV. XLR-PC18 1EA, 보컬용으로 SIRE. MONSTER7 6자루가 설치되었는데요,

1자루는 기도석에 사용을 하시네요. 좋은 색감을 가지고 있는 마이크입니다.

뭐, 보컬전용으로 제작된 것은 아니니까 기도석에서도 좋은 소리를 입혀줍니다^^

이제, 방송실 얘기를 좀 해보려고 합니다.

사실, 방송실이 갑자기 옮겨지게 되어서 첫날 작업이었던 케이블 배선이 다시 이루어졌습니다.

다행히도 케이블 길이가 모자라지는 않네요. 천정의 코너부분에 사람이 들어갈 수 없어서

위에서는 밀고, 아래에서는 당기고... 80mm 덕트 2개 분량의 케이블이 들어갔습니다.

음향 뿐 아니라, 새로 전기를 따 와야 하는 상황이어서 굵은 전기케이블, 인터넷 케이블 등 정말 많은 케이블이 이곳에 집합! 했습니다.

믹서는 SOUNDCRAFT. SI IMPACT로 설치되었습니다. 32채널 입력에 16채널 출력이 기본적으로 제공되죠.

물론 스테이지박스를 추가하면 더욱 많은 입력채널을 사용하실 수 있고요.

아날로그 입력만으로도 충분히 사용하실 수 있도록 패치해 드렸습니다.

특히 SOUNDCRAFT. SI IMPACT는 보급형 디지털믹서 중에서 상당히 매력적인 사운드를 제공하죠.

고음의 샤프한 느낌도 좋고요, 이펙터나 EQ 등의 조작등도 매우 괜찮은 제품입니다.

물론 단점도 있기는 하지만, 사용상의 편의성이나 COLOR LED BAR가 부착된 FADER 등도 좋습니다.

하지만 모든 제품에는 장단점이 있고, 상황에 적절한 모델이죠.

어떤 경우에는 특별한 기능이나 특색 한가지 때문에 선택해야 하는 경우도 있고요.

그리고, 좋은 믹서는 얼마든지 더 있습니다.

ALLEN&HEATH나 MIDAS, YAMAHA, DIGICO, PRESONUS... ROLAND에서도 디지털믹서가 나오죠.

선택은 교회에서 하시는 부분이고요, 좋은 제품을 선택할 수 있도록 여러가지 자료들을 정리해 주는게

저희같은 시스템 설치업체의 역활이죠.

가장 중요한 것은, 교회에서 직접 사용하실 장비들이기 때문에 교회에서 결정해야 하는 것입니다.

이러한 결정에는 가격이나, 음질, 기능, 내구성, 디자인, 편의성, 그리고 교회의 분위기나 지향점 등이 함께 고려된다면

좋은 제품을 잘 선택하실 수 있으실 것 같습니다^^

DSP는 XILICA. XP-4080이 설치되었고요, 자모실과 같은 공간의 쉬운 사용을 위해

BEHRINGER. MX882가 설치되었습니다.

BEHRINGER가 앞으로 40% 가량 가격을 인하할 거라고 공식적으로 선언을 했네요.

지금도 싼데 더 싸게 만들겠다고 하니... 여러 다양한 변화들이 일어날 것 같군요.

하지만, 제 생각에는 가격의 다운이 아니라, 성능과 음질의 업그레이드가 더 필요하지 않을까 싶습니다.

물론, 상식적으로 생각되는 모든 제품들이 이미 베링거에서 판매하는 경우가 많기 때문에

베인거 제품은 언제나 검색과 감탄의 대상입니다.

XILICA는 상당히 고급진 DSP죠. 물론 XD 씨리즈는 FIR 필터를 제공해 주지만

일반적인 상황에서는 XD도 충분히 좋은 제품입니다^^ 세밀한 튜닝과 만족할만한 결과치를 제공해 주고요,

USB를 통한 네트워크 연결도 별 문제없이 잘 진행이 되고요.

그리고, 성능에 비해 괜찮은 가격도 마음에 쏙~ 듭니다^^

GALILEO나 UX 같은 DSP에 비하면... 정말 저렴하죠.

DSP는 DIGITAL SIGNAL PROCESSOR입니다.

SPEAKER MANAGEMENT죠. 딜레이를 맞춘다던지 크로소바를 건다던지...

그리고, DSP의 출력에 여분이 있으면 HD 영상시스템에 필요한 약간의 LATENCY와 증폭 등을 DSP에서 세팅할 수도 있습니다.

이런 부분은 TV를 통한 중계나 동영상 녹화시에 상당히 중요한 포인트죠.

물론 HD 스위쳐에서 이러한 부분을 해결한 제품들도 있기는 하지만 DSP를 통해서도 충분히 맞출 수 있습니다.

그리고, 자모실이나 로비같은 곳은 볼륨조절이 자주 필요하기 때문에 MX882의 볼륨 노브로 쉽게 조절하실 수 있는데요,

이렇게 설치하는 이유는 디지털믹서의 최종출력에 따라 메인스피커와 연동되는 모든 스피커를 쉽게 운용하기 위함이죠.

물론 요즘 디지털믹서의 출력단에 여유가 있기 때문에, 디지털믹서로 체결하는 것도 가능하지만,

방송실의 운용 편의성을 본다면, DSP와 SPLITTER를 적절히 사용하는 것도 좋은 방법입니다.

참고로, MX882는 SPLITTER로 사용하실 수도 있고, 6CH MIXER로 사용할 수도 있습니다.

유의하시야 하실 부분은, MIXER 버턴을 누르시면 소리가 나가지 않겠죠...

은근히 이 부분 때문에 문의전화가 오는 경우가 있습니다.

이러한 모든 설치에 케이블은 LS 케이블이 사용되었고요,

커넥터는 뉴트릭으로 제작되었습니다.

세계적인 커넥터 제조사인 뉴트릭이 혹시 어느 나라 메이커인지 아시나요?

물론, 지금은 세계 여러 곳에서 제조/판매/지원되는 국제적 기업이지만 뉴트릭의 본거지는 Liechtenstein 입니다.

오스트리아와 스위스 사이에 있는 리히텐슈타인... 발음도 어렵네요.ㅋ

그림과 같은 곳이죠. 저도 한번 가 보고 싶습니다.ㅋ

뉴트릭 핑계로 코그 연수를 한번 다녀오고 싶다는...

현실은 바쁜 일정에 월차 한번 쓰기도 팀원들에게 미안하기는 하지만 모두 손잡고 슈~웅 다녀오고 싶은 곳 중 1곳입니다.

뭐, 요즘은 짝퉁 뉴트릭 커넥터들도 상당히 품질이 좋아지고 있긴 하지만 커넥터의 표준과 같은 이미지가 굳어진지 오래된 메이커입니다.

사실, 케이블과 커넥터들은 가격이 좀 비싸더라도 전체 장치의 구성에 비하여 그리 비용이 큰 편은 아닙니다.

보통 이러한 설비에는 커넥터 비용이 많이 차이나도 100만원 안쪽이기 때문에 가급적 괜찮은 제품을 권해 드립니다.

순차전원기는 SOVICO. PS-108을 2대 사용하였습니다.

2대의 순차전원기를 UTP 케이블로 연동해서 사용할 수 있고요, 각 채널당 로드되는 INTERVAL을 최대 7초까지 늘릴 수 있습니다.

디지털믹서에 연결되는 FURMAN. AC-220E 파워컨디셔너를 순차전원기의 1번으로, 그리고 앰프는 2번째 순차전원기의 끝부분으로 연결하면,

디지털믹서의 부팅 후 발생되는 띡~ 하는 사운드가 앰프에 전달되지 않습니다.

뭐 물론, 이게 매우 큰 문제가 발생되는 부분은 아니지만 디지털믹서의 부팅에 약간의 여유를 더 두는 방법 중 하나죠.

예전에 사용하던 Si Expression 씨리즈는 순차전원기 연결이 안되었기 때문에

믹서 켜고, 기다렸다가 순차전원기 전원을 on 하면 되었는데요, 요즘은 편리하기는 하지만 부팅 시간은 오래 걸립니다.

그리고, 새벽기도회 때 본당에서 전체 전원을 ON/OFF 하시기 원하셔서, 예배실 뒷편에 PUSH LOCK 스위치를 달아 드렸습니다.

이번 프로젝트는 코그사무실에서 매우 가까운 곳에 위치한 현장이었습니다.

그래서 더더욱... 신경을 많이 쓰고 자주 왔다 갔다 한 곳이네요.

뭐 사실... 거의 매일 이 교회를 거쳐가야 하죠. 고속도로 IC를 타기 위해 지나가는 길목에 있어서요.

인테리어가 진행되면서 수시로 체크하고, 작업하고... 또 다른 현장가고...

가까우니까 좋은 점이 많네요.

오랫동안 교회에 시스템을 어떻게 설치할까 고민했었고요,

교회에서도 많이 배려해 주셔서 더 깔끔한 마무리가 된 것 같습니다.

이제... 교회에서 이 시스템을 더 잘 사용하시는 것만 남았네요.

특히 시스템의 모든 운용은 방송실을 섬기시는 여러 집사님들과 청년들로 이루어지죠.

대부분 봉사로 시작을 하셔서 기능들을 익히고 배워서 예배의 스탭으로 세워져 가는데요,

이러한 부분은 시간과 노력이 아주 많이 걸리는 부분들입니다.

물론, 코그에서는 이러한 교육에 가장 많은 신경을 쓰고 있고요, 잘 쓰실 수 있도록 지원을 아끼지 않고 있습니다^^

코그는 누구보다 이러한 부분들을 잘 알기에... 그래서 늘 응원합니다.

뒷자리에 묵묵히 앉아 계시는 것만으로도... 우리의 예배는 흘러가니까요.

'늘 고맙습니다. 그리고 늘 감사합니다.' 한마디의 격려와 위로가 우리의 예배를 더욱 따뜻하게 만들어간다는 사실...

코그는 늘... 예배의 스탭들, 예배자들을 응원합니다^^

지난 주말에 태풍이 있어서 여러 곳에 어려운 일을 많이 당하셨네요.

빨리 이전처럼 복구되고, 더욱 좋아지길 기도합니다.

다행히 대구는 종일 비가 오기는 했지만, 큰 어려움은 없는 것 같습니다.

종일 비가 오던날... 목, 금 이틀동안 음향 리뉴얼 작업이 있었습니다.

처음에는 영상 프로젝터와 스위쳐건으로 방문을 했는데요, 장로님들과 목사님과

미팅을 하면서 전체적인 음향 리뉴얼 작업으로 번졌습니다.

두번의 미팅 후에, 토요일 급히 계약이 진행되었고요, 목/금 이틀간의 작업이 시작되었습니다.

물론, 현재 진행하고 있는 몇건의 프로젝트건이 있어서 시간 내기가 쉽지 않았는데,

이왕 작업을 하는 거, 빨리 진행을 하는 게 나을 것 같아서 4명의 팀원이 바삐 움직였습니다.

다행히, 모든 작업이 무사히 잘 마무리되었고요, 세팅과 튜닝, 교육이 끝나고 나니...

밤 10시네요. 하핫...

교육받으신다고 수고하신 집사님과 교역자님들께 감사한 마음을 전합니다^^

지금까지 이 교회에서는 GVX 스피커를 메인스피커로 사용하셨고요,

찬양팀 스피커로 JBL MRX 씨리즈로 사용하셨습니다.

15인치 2통과 12인치 2통을 사용하시고 계셨고요, EON 씨리즈를 닮은 SoundArt 스피커를 모니터로 사용하시고 계셨네요.

아쉽게도 스피커의 지향각이 천장을 바라보고 있었고요, 소리가 허공을 가로지르는 상황이었습니다.

물론, 앰프의 출력도 너무 낮은 편이었고요,,, 케이블 역시 오래되어 부식이 시작된 상태네요.

작업은 전체적인 리뉴얼 작업이 아니라, 전체 설치 작업이었죠.

기존의 장비에 몇 개의 장비를 추가해서 설치가 되었습니다.

음향믹서는 SoundCraft Si IMPACT가 설치되었고요,

파워컨디셔너 Furman AC-210E가 같이 설치되었습니다.

메인스피커는  JBL MRX415 2통이 새롭게 플라잉 설치가 되었고요,

딜레이스피커는 LEEM SP26 2통이 천정에 브라켓으로 설치되었습니다.

앰프는 SAE DJ-500과 DJ-350 제품으로 연결되었습니다.

그리고, 목사님 강대상 모니터스피커로 LSS PP4가 2통 설치되었는데요,

천정에 브라켓으로 설치가 되었습니다. 크기가 워낙 작다보니... 새로운 조명 같네요.

찬양팀 모니터 스피커는 기존에 사용하시던 JBL MRX412M 2통을 사용하였고요,

남은 SoundArt 스피커는 소강대상에서 자유롭게 사용하시도록 설치 해 드렸습니다.

그리고, 가장 일이 많다는... 케이블... 배선작업.

LS. AM16 케이블을 2회 배선했습니다. 16채널 멀티케이블이기 때문에 총 32개의 소스를 전달할 수 있죠.

그에 따른 모든 커넥터와 패널이 새로 설치가 되었고요,

모든 스피커 케이블과 마이크 케이블이 새로 배선, 제작이 되었습니다.

커넥터는 모두 SWITCHCRAFT로 제작이 되었습니다.

사실, 케이블 배선 및 커넥터 작업이 시간이 많이 걸리죠.

비오는 금요일 오후는 계속 케이블 제작에 시간을 많이 할애했습니다.

무선마이크는 어지간해서 끊기지 않는 KANALS BK-901N이 설치되었고요,

유선마이크는 SIRE MONSTER7 6자루가 제작된 케이블과 함께 납품되었습니다.

더군다나... 기존의 작은 책상도 300mm 더욱 확장해 드렸습니다.

책상은 새로 구입하셔도 되지만, 기존의 책상의 높이가 일반책상 보다 많이 높아서,

책상의 크기를 넓히는 것으로 정리가 되었습니다.

물론 의자도 높죠. 높은 창문에 맞춰진 높이이고요, 책상은 교회에서 예전에 직접 제작하신 것이라고 하시네요.

물론 시트지의 색깔은 딱 맞지는 않지만, 얼추 괜찮은 책상으로 변신~~ 했습니다.

순차전원기에 설치되어 있던 전기선이 1.5Sq 전기선이어서, 2.5Sq로 교체해 드렸고요,

접지가 되지 않은 전기케이블 및 콘센트는 모두 교체되었습니다.

이 정도면... 환골탈태 작업이죠^^

늘상 그렇지만, 결과물만 사진으로 찍다보니... 그 과정에 수많은 일들은 잘 전달이 되지는 않는 것 같네요.

결국 주먹보다 더 굵은 케이블뭉치들을 벽 속으로 매입해서 마무리 작업한다는 게 쉬운 일은 아니지만,

코그에서 더욱 신경쓰고, 더 손을 대면 그만큰 교회에서 더 편리하고 깔끔하게 사용하실 수 있다는 사실을 누구보다 잘 알기에...

비 오는 날임에도 구슬땀을 마다하지 않습니다.

2일간의 작업 중에, 잠시 쉬지도 못하고 함께 자신의 일을 묵묵히 감당해 주는 코그팀원들이 늘 고맙죠^^

메인스피커는 텀버클을 달아서, 지향각을 정확하게 맞추는 작업이 같이 진행이 되었는데요,

천정이 낮은 관계로, 더 좋은 위치로 옮기지는 못했네요. 위치적으로 스크린과 간섭이 있습니다.

그래도 새 앰프에 신나게 일을 할 수 있게 되었죠. JBL MRX다운 사운드가 전해 지네요.

이전보다 전체적인 마이크 사운드가 훨씬 커져서 교회에서 많이 좋아하시네요.

특히 담임목사님 목소리가 편안하게 아주 좋으셔서, 처음 튜닝했던 값에서

저음을 조금 더 가미해서 저장해 드렸습니다.

딜레이 스피커는 LEEM SP26이 설치되었는데요, 이름에서 알 수 있듯이

6인치가 2개 들어간 녀석입니다. 딜레이로 사용하기에 적절한 제품인 것 같네요.

딜레이는 특히 메인스피커와의 딜레이 세팅을 잘 해야 하죠.

이번에는 비용적인 부분에서 DSP가 빠지게 되었는데요, Si IMPACT 디지털믹서에서

MATRIX 출력으로 DELAY 세팅을 해 드렸습니다.

MATRIX는 AUX와는 조금 다른 개념이지만, 딜레이나 자모실 같은 경우에는 더욱 적절한 기능이죠.

디지털믹서의 장점입니다. 하지만, 가급적 DSP를 함께 설치하는 것을 권해 드립니다.

또한, 딜레이스피커는 가급적 메인스피커와 같은 선상에 설치되는 것이 딜레이 세팅값에 따른

효과를 극대화할 수 있는 방법이죠.

이 곳에도 이전에는 딜레이스피커가 브라켓으로 벽에 설치가 되었었는데요,

천정에 전용 브라켓으로 눕혀 설치해 드렸습니다.

특히 90*60도의 지향각를 갖고 있어서, 혼로테이드 작업을 해서 설치했습니다.

강대상에 설치된 모니터스피커는 LSS PP4 제품입니다. 2통이 설치되었고요,

주먹보다 조금 더 큰 사이즈에 전용브라켓이 있어서 천정에 예쁘게 설치가 되었습니다.

BLACK 보다 WHITE 제품이 조금 더 비싸지만, 전체적인 인테리어 밸런스를 위해

WHITE 제품으로 설치가 되었는데요, 있는 듯 없는 듯 하네요.

담임목사님께서 테스트를 하시고, 이전과는 전혀 다르다고 칭찬을 해 주셨습니다^^

마이크는 AKG CK 씨리즈를 사용하시고 계셨는데요, 적절한 튜닝으로 이전보다 더욱 선명한 사운드가 제공되었습니다.

특히 코그에서는 고음에 신경을 많이 쓰는 편인데요, 저음은 부족하면 EQ에서 부스트 할 수 있지만

고음은 환경과 장비들이 적절히 설치되지 않으면 원하는 만큼 사용하시기가 쉽지가 않죠.

다행히 이 곳은 공간적인 면에서 천정이 마이톤으로 마감되어 있어서, 어느 정도의 흡음이 이루어 져 있는 공간입니다.

마이크 케이블 패널들도 커넥터와 함께 새로 설치가 되었는데요,

윗강대상과 아랫강대상의 구조가 서로 막혀 있어서, 장로님께서 직접 배선할 수 있는 타공 공간을 만들어 주셔서

필요한 곳까지 배선을 진행할 수 있었습니다.

모니터 스피커 케이블은 원형 스피콘을 달아서 설치 해 드렸고요,

작업이 급히 진행이 되어서 패널은 따로 제작하지 않고, 기성품을 사용했습니다.

기성품은 뉴트릭이나 스위치크래프트의 섀시커넥터는 약간 비스듬히 장착이 됩니다.ㅜㅜ

무대 오른편에는 넉넉히 사용하실 수 있도록 12개의 입력, 2개의 출력, 1개의 스피콘과 1개의 파워콘으로 제작해 드렸습니다.

추후에 모니터스피커나 개인 인이어 모니터가 더 필요할 경우를 위해서 마련해 놓았습니다.

그리고, 성가대 마이크도 옮겨 달라고 하셔서 적절한 위치로 옮겨 드렸습니다.

물론, 성가대 마이크도 새 케이블로^^ 2대가 설치되어 있네요.

성가대 마이크가 샷건형이어서, 홀더로 방향을 잡는 게 더 좋은 마이크인데요, 이 곳은 예배실 중앙에 설치가 되어야 하기에,

기존처럼 케이블로 설치를 해 드렸습니다.

로비스피커는 PHONIC SEP-207 파워드로 설치해 드렸고요,

방송실은 기존에 사용하시던 스피커를 창문 윗면에 좋은 각도로 설치를 해 드렸습니다.

그리고, 그 외에 신디사이즈에 다이렉트박스를 설치 해 드렸습니다.

다이렉트박스는 PROEL DIRECT100P 제품이고요.

사실, 교회 공사는 교회의 환경이나 예배의 특성을 잘 알아야 하죠.

그 교회에서 어떤 색깔을 갖고 있는지도 중요한 문제죠.

그래서 가장 중요한 것은 업체에서 어떤 내용을 제안하는가, 그리고 교회에서 어떤 내용들을 피드백 주시는가가 매우 중요한 부분입니다.

사실, 컨설팅을 가 보면 마이크 입력 커넥터가 부족하다는 교회들이 많이 있거든요.

Si IMPACT는 입력이 32개, 출력이 메인 포함 16개를 제공하는 디지털믹서이죠.

그래서 가급적 방송실에서 무대까지 32채널 이상의 배선이 진행되어야 합니다.

물론 무선마이크나 CDP, PC 등을 사용하신다고 하셔도 추후 모니터스피커나 인이어 추가를 위해

넉넉히 배선해 놓는 것이 중요한 포인트입니다.

그리고, 음향에 사용되는 모든 장비들은 방송실의 순차전원기에서 전기를 공급받아야

모든 장비들의 전원이 제어가 됩니다.

간혹, 파워드스피커의 전원을 벽에서 나오는 전기를 그대로 사용하셔서

전체 시스템을 끌때 마다 퍽 하는 전기충격이 AMPLIFIER에 그대로 전달되는 경우도 있고요,

일일이 전원을 따로 OFF 해야 하는 경우도 많이 있죠.

장비 장비를 설치하는가 보다 더욱 중요한 것이 어떻게 설치가 되고,

어떻게 활용이 되는가라는 부분이죠.

어떻게 설계가 되고, 어떻게 설치가 되느냐 따라서 결과는 천차만별이니까요.

사실, 코그에서는 견적을 드릴 때 어떻게 설치가 되고, 스피커와 앰프 매칭이 어떻게 되는지에 대한

1차적인 자료들을 제공해 드립니다.

그러면, 이 견적서를 토대로 다른 업체를 찾아 가셔서 금액을 맞추시는 곳들이 많은데요,

사실 이러한 방법은 매우 위험한 방법입니다.

왜냐하면 설계한 의도가 있고, 이유가 있는데, 이러한 부분들이 금액적인 부분에서

모두 생략되는 거죠.

좋은 업체를 찾으시는 방법은 1차적으로 충분한 설계 능력이 있는지를 확인하셔야 하시고요,

어떤 제품을 어떻게 설치하는가를 잘 살피셔야 합니다.

그리고, 금액적인 부분은 그 다음입니다. 예배시스템은 금액으로 결정되는 게 아니니까요.

예를 들어, 자동차나 가전제품은 필요한 동일한 제품을 저렴하게 구입하시는 것이 지혜로운 방법일 수 있지만,

음향이나 영상과 같은 전체적인 시스템은 어떻게 설계를 하고, 어떻게 설치를 하는가가 매우 중요하죠.

이것을 보실 수 있는 게 지혜가 아닐까요.

밤 늦게까지 교육을 하고, 세부적인 마무리작업과 라벨링 작업을 하고 있으니까요,

장로님께서 메론과 토마토를 잘라 오셨네요. 저녁도 챙겨주시고요^^

자모실에 코그 팀원들을 밀어넣으셔서 편하게 드시고 나오시라고 배려 해 주셔서

더욱 든든한 저녁이 되었습니다.

끝까지 배려해 주시고, 설치에 도움을 주셔서 너무나도 감사를 드리고요....

이번 주에 한번 더 방문을 해서 불편하신 부분은 없으신지 확인하러 갈려고요^^

이틀이라는 짧은 시간이었지만, 정말 많은 일들을 정리했네요.

교회에서도 바뀐 시스템으로 더욱 아름다운 예배 드리시기를 바랍니다.

월요일 출근을 위해...  저도 20,000.^^

아름다운 가을을 느끼시는 한 주 되시길^^

이제 다행히 무더운 여름은 지나 가는 것 같네요^^

그래도 아직 낮에는 뜨거운 햇살이 남아 있습니다. 환절기에 티친 여러분들 모두 건강하시길 바랍니다.

작년 여름에는 경산에서 땀을 엄청 흘렸던 것 같네요.

올해는 부산입니다. 정말 무지 더웠던 7월을 부산에서 지냈네요.

물론 대구보다는 부산이 조금 더 시원하지만, 리모델링 공사 때문에 에어컨없이 선풍기로 작업한다는 것이 정말 쉬운 일은 아니네요.

그래도 무사히 잘 마치고, 정리가 다 되었습니다. 감사한 일이죠.

땀을 엄청 흘려도 일을 할 수 있다는 게 은혜고, 감사한 일입니다.

부산 동래구에 있는 교회 리모델링 작업입니다.

본당 및 교회 건물 전반적인 리모델링 공사에 맞추어, 음향, 영상시스템 설치가 함께 진행이 되었습니다.

사실, 리모델링이나 신축의 경우 일하는 분량 보다는 작업을 하는 일수가 많아서 좀 지치긴 하지만,

끝까지 최선을 다해 마무리 지었습니다.

오늘은 일단 음향 이야기를 좀 하려고 합니다.

보통 리모델링이 진행된다는 이야기는, 그 동안 많은 스토리들이 교회에 녹아 있다는 거죠.

특히 방송실 사역도 많은 이야기들이 있습니다. 또한 장비들도 그렇죠.

처음, 교회에 미팅을 갔을 때 교회 곳곳에 숨어 있는 장비들을 체크했습니다.

방송실은 기본이고, 리모델링 공사에 따라 여기 저기 흩어져 있는 장비들을 추스려야죠.

다행히, 상태가 괜찮은 스피커와 앰프들이 엄청 나오네요.

메인스피커를 비롯해, 성가대석 모니터, 찬양팀 모니터 스피커 등 쓸모 있는 녀석들이 많이 나왔습니다.

그리고, 충분히 사용할 수 있는 앰프들도 많이 있었죠.

이러한 기존의 장비들의 자료들을 모아, 세부적인 설계를 진행했습니다.

메인스피커 2통, 성가대석 스피커 1통, 딜레이 스피커 2통, 찬양팀 모니터 스피커 4통, 악기팀 인이어 3세트,

자모실 스피커 1통, 로비 스피커 2통, 방송실 스피커 1통... 가볍게 요 정도 본당에 설치가 됩니다.

이중, 딜레이스피커와 자모실, 방송실 스피커는 새 장비가 들어갔고요,

추가적으로 성가대 연습실 스피커 1통, 1층 수유실 및 친교실, 지하 식당 등에 스피커가 설치되었습니다.

물론, 1층 소예배실과 3층, 4층 예배실에 중계를 위한 시그널 분배까지 이루어 졌죠.

정말 많은 케이블들을 매설하고, 방송실 케이블 정리를 하니, 80mm 덕트 2개에 가득차네요.

사실, 케이블 배선이 정말 힘든 일들 중에 하나고요, 또한 케이블이 많아지면 당기고, 정리하는데 엄청난 어깨 힘이 들어가죠.

그래도 사다리 위에서 묵묵히 땀 흘려 준 팀원들이 함께 하기에, 더딘 일들을 꼼꼼히 진행합니다.

이렇게 많은 스피커들은 SOUNDCRAFT SI IMPACT의 컨트롤을 받으며,

SAC DS-48과 BEHRINGER MX-882를 통해 분산 조절이 됩니다.

DS-48은 DSP이고요, MX-882는 스플리터죠.

DSP와 스플리터는 비숫한 기능을 제공하지만, 세부적인 내용은 차이가 있는 장치들입니다.

디지털믹서의 메인출력을 제공받는 DSP는 메인스피커 뿐만 아니라, 성가대석 스피커와 딜레이스피커, 로비 스피커 등을 제어합니다.

이때, 가장 중요한 것은 각각의 스피커의 위치에 따른 딜레이 세팅과 적절한 볼륨값 조절이 매우 중요하죠.

왜냐하면, 믹서의 메인출력값에 따라 DSP에 붙은 모든 스피커들이 연동되어 일을 해야 하니까요.

특히 DSP를 통한 DELAY 세팅은 매우 중요합니다.

이번 프로젝터가 진행되면서, 1층 소예배실도 약간의 리뉴얼이 진행되었는데요,

DSP를 설치해서 DELAY 세팅을 마치고 나니, 이전과는 확연히 다른 소리가 들린다고 하시네요.

특히, 이전에는 앞의 스피커와 뒤의 스피커가 따로 놀았었는데, 이제는 한 통에서 나오는 소리같이

자연스러워 졌다고 합니다.

사실, 스피커를 설계할 때 중요한 내용 중의 하나일 수 있는데요,

딜레이를 맞추는 것도 중요하지만, 딜레이 스피커의 선택도 중요합니다.

또한, 모니터스피커의 선택도 중요하죠.

왜냐하면, 이러한 스피커의 연관은 지향성과 관계가 있습니다.

모든 스피커는 유닛과 네트웍, 엔클루저로 구성이 되죠.

특히 엔클루저는 스피커 제조사의 설계 능력이 극명히 드러나는 장치죠.

스피커의 통이 다 비슷하게 생긴 것 같지만, 유닛과 네트웍의 결과물이 엔클루저를 통해 드러나기 때문입니다.

특히 각 스피커들의 지향성이 중요합니다.

우리가 사용하는 일반적인 스피커들은 보통 2WAY, 혹은 3WAY의 형태로 구성이 되죠.

고음과 저음, 혹은 고음과 중음과 저음. 때로는 서브우퍼로 구성이 되기도 하는데요,

제가 오늘 말씀드리고 싶은 내용은 저음에 관한 내용들입니다.

고음은 지향각이 있습니다. 스피커 제조사마다 표기하는 기준은 차이가 있을 수 있지만,

보통 특별한 주파수가 확산되는 각도를 표기합니다.

이러한 확산되는 각도는 고음일수록 좁고, 저음일수록 넓어집니다.

특히 200Hz 이하의 저음들은 대부분 무지향이 되죠. 360도의 지향각을 갖는다는 겁니다.

이것은, 우퍼의 위치가 그닥 중요하지 않을 수 있다는 것을 의미하는거죠.

물론, 제가 중요하지 않다고 말씀드리는 것은 고음에 비해서 중요하지 않다는 겁니다.

뭐, 라인어레이의 음원의 위치를 맞추기 위해 우퍼를 풀레인저 위에 단다던지,

혹은 딜레이를 사용해서 풀레인저 뒤쪽에 단다는 것은 어떤 면에서는 유의미합니다.

또한, 요즘은 지향성을 갖는 우퍼를 만들기 위해 여러 통의 우퍼를 세팅하는 경우도 있지만,

대부분의 교회의 환경에서 구현하기가 어렵기 때문에 이러한 기술적인 부분들은 생략합니다.

다시, 저음의 지향성 이야기로 돌아가서...

그렇다면 고음은 지향성이 분명합니다. 그래서 일반적으로 HOUSE를 향하는 메인스피커와

STAGE를 향하는 모니터스피커의 방향이 서로 다르죠.

이 곳은 성가대석이 강대상 오른편에 있습니다. 그래서 성가대석 스피커 방향도 다르죠.

[이번에 설치된 메인스피커와 성가대석 스피커입니다. 모델은 다르지만 수입사는 같습니다ㅜㅜ]

이 방향과 각도는 고음일수록 중요합니다. 이게 정말 중요한 포인트죠.

성도님들이 직접음을 들으실 수 있는 방법이 스피커의 고음과 아이컨택이 되는 위치 아니겠어요?

이러한 고음의 충분한 위치와 각도가 고려되지 않을 때...

보통 이렇게 표현하시더라고요.

'소리가 멤도는데 잘 들리지 않네요.'

'소리가 날이 서지 않아요.'

'소리가 허공에 있는 것 같네요.'

'소리가 잘 안들려요.'

이런 표현들을 하신다면  고음이 눈에 보이지 않는다던지, 혹은 앰프와의 매칭이나 게인 스트럭쳐가 틀어졌다던지,

혹은 고음 유닛이 요단강을 건넜던지 할겁니다.

다시, 돌아와서... 좋습니다. 고음은 위치와 각도로 해결이 되죠.

하지만, 저음은요... 저음은 어떻게 해결하죠?

사실, 이게 해결할려고 한다고 해결이 되는 녀석이 아닙니다.

그렇다고 저음을 없앨 수도 없고. 하여튼 여간 성가신 녀석이 아니죠.

이제 전체적인 구성을 입체적으로 상상해 봅시다.

메인스피커가 좋은 위치에 있습니다. 목사님을 등지고 있죠. 성도님들이 날썬 소리를 듣습니다.

목사님은요? 무딘 소리를 들으시겠죠. 그래서 모니터 스피커가 필요한 겁니다.

이왕, 글이 길어진 것., 삼천포로 한번 더 빠져 봅시다.

분명히 목사님 모니터가 없어도 불편하지 않고, 소리가 잘 들린다고 하시는 분들이 간혹 계십니다.

정말 간혹이긴 하지만, 어떤 분은 성령 충만하면 잘 들린다고 하시더군요. 음... 뭐 어쨋던...

잘 들린다면 둘 중에 하나의 문제겠죠.

무엇이 잘 들리는 소리인지 인지를 못할 수도 있고요,

또는 스피커 엔클루저 상태가 좋지 않아서 소리가 여기저기 세는 수도 있습니다.

좋은 스피커일수록 설계된데로 소리가 뻗어 나가는 거니까요.

물론, 흡음이 잘 안된 공간이라면 이러한 일들이 일어날 확률이 조금 더 높습니다.

다시, 저음 이야기를 해 보죠.

메인스피커 말고, 이번에는 뒷쪽에 설치되는 딜레이 스피커입니다.

딜레이 스피커도 고음과 저음이 재생이 됩니다.

고음은 설치된 방향대로 일을 하지만, 저음은... 사방팔방 어디던 가려고 하죠.

만약 내가 딜레이스피커 밑에 앉아 있다면 어떨까요?

메인스피커의 저음과... 특히 저음은 에너지가 있어서 잘 안 죽습니다. 멀리 뻗어가죠.

딜레이스피커의 저음도 함께 듣게 되죠. 이때 메인스피커의 고음은 상당히 힘을 잃은 상태일겁니다.

힘을 잃는 위치이기 때문에 딜레이스피커를 달았으니까요.

[사진상 위쪽에 있는 녀석이 SP26 딜레이스피커, 밑에 있는 녀석이 CX12 메인스피커입니다.

메인은 저음이 12인치, 딜레이는 6인치입니다. 1층 소예배실의 모습입니다.]

결국, 이 곳의 소리 에너지는 고음에 비해 저음이 상당히 많이 차지하게 되죠.

그래서, 보통 딜레이스피커는 저음 유닛이 작은 녀석들로 설치를 합니다.

예를 들어, 메인스피커를 12인치를 설치했다면, 딜레이스피커는 6인치나 5인치로도 충분히 가능하죠.

부족한 고음을 해결하기 위한 것이니까요.

사실, 이게 제가 하고 싶었던 이야기입니다^^

요즘은 중고음만 잘 나오는 좋은 유닛을 탑재한 좋은 소형 스피커들이 많기 때문에

이러한 스피커들도 좋은 서브 스피커들이 될 수 있습니다.

이번에, 코그에서는 LEEM에서 나오는 SP26 스피커로 본당과 소에배실의 딜레이 스피커로 세팅을 했고요,

SAC DS 씨리즈의 DSP로 컨트롤 하였습니다.

특히 SP26은 6인치 DUAL이라서, 외관상 보기에 안정적인 모습을 보여 주죠.

물론, 전용 브라켓으로 눕혀서 설치했기 때문에 스피커 그릴망을 탈거해서 고음 유닛을 회전시켜 설치 해 드렸습니다.

간혹, 이런 로테이트 같은 얘기를 드리면, 처음 듣는 얘기라고 하시는 분들이 많으신데요,

메뉴얼에도 다 나오는 기본적인 내용들입니다. 메뉴얼을 잘 살펴 보아야 하는데요,

간혹 경험을 중요시 하시는 분들이 계셔서... 저희는 일단 메뉴얼이 1번입니다.

모든 스피커는 패시브인지, 액티브인지, 그리고 액티브라면 앰프와의 매칭과 적절한 케이블의 굵기 등을 고려해서

설치가 되었습니다. 앰프와 스피커 매칭은 스피커 RMS의 2배가 되는 MAX 매칭으로 해야 합니다.

왜 그렇게 해야 하냐고 물으시는 경우들이 있으신데요,

직접 해 보세요. 달라지는 소리의 음질을 만나실 수 있으시고요,

충분한 헤드룸도 덤으로 받으실 수 있습니다.

물론, RMS의 3배 혹은 PEAK가 되는 4배로 물리면 더 좋지만, 혹시나 오퍼레이팅을 하실 때 오버클리핑이 되어라도 버틸 여유분은 필요하죠.

특히 요즘 나오는 디지털믹서들은 대부분... 물론 안 그런 녀석들도 간혹 있긴 하지만... MIDA.....s..

dBfs로 출력이 표기가 됩니다. 앰프의 감도에 따라, 그리고 믹서 제조사에 따라 사용하실 수 있는 허용치는 차이가 있습니다.

일반적으로 앰프의 감도가 0.775V일때 -22dBfs에서 -18dBfs의 허용치를 갖는 믹서가 많습니다.

1.445V의 감도를 갖는 앰프들은 더 높이 사용해야죠.

좋은 앰프들은 더 높은 감도를 지원 혹은 단독 사용되기 때문에

충분한 메뉴얼의 체크가 필요합니다. 이러한 부분이 중요하지 않다고 여기신다면...

더 이상 할 말은 없습니다마는... 어느 순간... 이러한 부분의 중요성을 깨닫는 날이 도적같이 임하시길 간곡히 부탁드려요.

자모실과 성가대 연습실, 1층 수유실과 지하 식당의 스피커는 자체적으로 볼륨을 조절해야 하는 상황이 있습니다.

방송실에서 다 컨트롤 하기가 힘들죠.

그래서... 이번에 특별히 설치 해 드렸습니다.

밸런스드 시그널을 입출력하는 볼륨장치입니다.

MACKIE BIG-KNOB입니다. 이름대로 노브가 크죠.

이 노브를 통해 소리를 완전히 죽일수도, 키울 수도 있습니다.

특히 이 장비는 스튜디오에서의 모니터 스피커 볼륨을 조절하는 것으로 설계가 되었기 때문에

노브의 감도가 정말 무지무지 좋습니다^^ 또한 크기도 크잖아요.

마치, 집에 있는 HI-FI 오디오의 볼륨을 조절하는 것 같습니다.

이 장치에 PHONIC SEP-207 액티브 스피커를 연결해서 설치해 드렸고요,

자모실 패시브 스피커의 경우는 별도의 케이블을 2가닥 배선해서, 방송실 앰프 입력전에 컨트롤되도록 설치해 드렸습니다.

아이들이 만질까 싶어, TV 밑에 살짝 숨겨 놓았습니다. 뭐 눈치 빠른 친구들은 다 알겠지만...

일단, 저는 그렇게 의도했습니다.ㅋㅎㅎ

그동안 몇몇 장비들을 사용해 보았지만 BIG-KNOB 만큰 만족감이 큰 녀석도 없네요.

완전 소확행입니다.

하지만, 이 녀석도 단점이 있죠. 입력과 출력이 2개라서 선택할 수 있는데요,

버튼 잘못 누르면... 출력이 안되와요~~ㅜㅜ

그리고, 더듬이 같은 TRS 커넥터도 좀... 맘에 안 들긴하네요.

조만간 더 좋은 녀석을 데리고 오겠습니다. 흠흠......

우리가 흔히 55라고 말하는 TS, TRS 커넥터가 있죠.

사실, 55라는 용어는 없는 용어라고 하네요. 저도 이 부분에 대해서는 아직 확답을 못찾았는데요.

보통 TS는 언밸런스드, TRS는 밸런스드로 제작이 가능합니다.

그래서 XLR-TRS 조합이 가능하죠. 눈에 보이는 게 다가 아닙니다. 쿨럭....

TS는 다이렉트박스를 쓰야겠죠....

목사님과 찬양팀 모니터는 기존의 EV SX-200 스피커를 사용했습니다.

오래된 녀석이다 보니, 이 녀석... TS 커넥터를 품고 있네요.

스피콘으로 업그레이드 해 드렸습니다. 우왕... 샤방샤방~~

예전에는 TS도 스피커 커넥터로 사용했었는데요,

TS보다 스피콘이 더 안정적이며, 더 굵은 스피커 케이블을 체결할 수 있습니다.

그래서 요즘은 대부분 스피콘으로 제작이 되죠.

찬양팀의 악기팀에는 3세트의 인이어를 설치해 드렸습니다.

믹서의 AUX 출력(밸런스드)을 소형믹서의 1번 채널로, 자신이 연주하는 악기의 출력 중, 다이렉트 박스의 THRU OUT(언밸런스드)을 2번 채널로

입력해서 PAN을 나누면, AUX 출려과 악기 출력을 연주자가 직접 원하시는 만큼 조절할 수 있습니다.

소형믹서는 MACKIE 402VLZ4 제품이고요, 헤드폰은 소니 MDR7506 제품입니다. 둘 다 무난한 제품이죠.

다이렉트박스는 국민박스가 되고싶은 PROEL DIRECT100P입니다.

커넥터 패널은 강대상에 매입한 플로어박스 1개와 강대상 계단에 부착한 패널 3개,

그리고, 악기팀에 설치된 커넥터박스 1개로 나누어 져 설치되었습니다.

특히 교회에서 사용하시기에 적절하도록 상의하여 안배하였고요,

파워콘을 통해 음향팀 장비들을 모두 방송실에서 제어할 수 있도록 조치 해 드렸습니다.

사실, 설치는 코그가 하지만 사용은 교회에서 하시기 때문에 이러한 부분들에 대해 교회와의 긴밀한 논의가 필요하죠.

믹서는 늘 그렇듯이... SOUNDCRAFT SI IMPACT로 설치가 되었습니다.

권과장님의 튜닝과 교육은... 발로도 할... 아니... 발이 아니고 손과 귀로 했고요,

입으로 교육 했습니다.

너무 완전 쉬운 일 중의 하나죠. 교육 말이에요^^

공간에 대한 아쉬움이 조금 있긴 하지만, 그래도 나름 기존의 장비들을 많이 활용하면서

편중되지 않은 설치가 마무리 된 것 같습니다.

물론, 더 좋은 방법과 장비들이 많이 있겠지만, 이전보다 더 편안하고, 사용하기 쉬운 환경.

그리고 여러 다양한 예배의 형태에 맞추어 운용하실 수 있도록 운용적 헤드룸을 남겼다는 점에서

그동안 수고한 땀방울들이 값진 여름날의 흔적이 되었네요.

얼굴에 떨어지는 땀방울을 수건으로 연씬 딱다보니... 어느새 얼굴이 따끔하기도 하지만

이번 일을 통해... 지난번에 코그 수건을 제작한 게 얼마나 도움이 되는지 또 다시 새삼 느낍니다.

별거 아닌 코그 수건이 이렇게 쓰임을 받네요^^

필요하신 분 계시면 비밀댓글 남겨주시면 보내드릴께요^^

선선한 가을, 지난 여름보다 더 바빠야곘죠. 일하기 더 좋으니까요.

코그는 예배시스템에 대한 모든 솔루션을 최선을 다해 제공해 드리려고 노력하고 있습니다.

그냥 교회전문 업체는 아니겠죠.ㅋ

불편하신 거, 궁금하신 거 있으시면 언제던 코그에 문의주세요.

늦은 밤에는 메일 주셔도 됩니다.

caugkr@naver.com

밤이 늦었기에.... 전 20,000.  내일은 더 행복한 하루 되세요^^ 좋은 꿈 꾸시고요^^
