안녕하세요. 코그미디어입니다.

날씨가... 가을이 없어 져 버린 듯한 날들입니다.

그래도 환절기니까 감기와 코로나 조심해야겠습니다. 손발 더 깨끗이.ㅎㅎ

​

지난 여름에 진행되었던.. 아니 몇일 전만해도 날씨가 여름 같았었던데...

날씨 뿐만 아니라, 날짜까지 명백한 여름이었던 7월에 진행되었던 경산 프로젝트의 영상편을 남겨 봅니다.

​

​

영상시스템은 카메라와 스위쳐를 통한 프로세싱 부분들이 있고요,

LED 전광판스크린과 프로젝터, LED TV 같은 디스플레이 부분들이 있습니다.

그리고, 입력소스를 돕는 LED 특수조명이나, 밑에 설명 드릴 LED 백드롭들도 있죠.

​

이번 프로젝트에서는 이러한 모든 부분들이 같이 설치가 된 사례입니다.

특히 LED 백드롭 같은 제품은, 이제 갓 런칭이 된 특별한 제품이기도 한데요,

코그미디어에서 처음 설치된 제품입니다. 물론, 이번 주에 마무리하는 교회에도 동일한 LED 백드롭이 설치 중에 있고요.

LED 백드롭 이야기는 조금 후에 다시 남기겠습니다.

​

​

일단, HD 영상시스템의 가장 중요한 장비는 카메라와 스위쳐이겠죠.

​

​

카메라는 PTZ 카메라로 불리는 팬틸트 일체형 카메라가 설치되었습니다.

PUR. HD-20 카메라가 2대 설치가 되었는데요, 특히 보급형 카메라 중에는 좋은 색감과 선명도가 좋은 카메라입니다.

강대상용 메인카메라는 천정에 거꾸러 설치가 되었고요,

성가대석을 비추는 서브 카메라는 벽부형 브라켓으로 설치가 되었습니다.

카메라에서 상하, 좌우를 반전 시킬 수 있는 기능이 제공되기 때문에 천정에 거꾸로 설치할 수도 있죠.

특히, PTZ 카메라는 팬틸트가 내장되어 있으며, 디지털 값으로 미리 설정한 프리셋 기능을 사용하실 수 있습니다.

​

​

프리셋 기능은 미리 지정한 위치와 줌 거리, 포커스 등을 숫자 버튼으로 불러올 수 있는 기능이죠.

팬틸트의 레버로 맞추지 않아도 되기 때문에 더욱 빠르고 편리한 운용이 가능합니다.

​

PUR. HD-20 카메라는 특히 디자인도 원형 타입으로 깔끔하고, 색상도 흰색이 교회의 인테리어와 잘 맞는 제품입니다.

​

​

스위쳐는 국민스위쳐라고 불릴만한 LUMANTEL.VS4 제품입니다.

루먼텍은 국내 생산, 국내 기업이기 때문에 더욱 높은 안정성과 편의성을 제공하고요,

발열도 크지 않기 때문에 운용에도 많은 도움이 되네요.

총 5개의 소스를 입력할 수 있는데요, 1번과 2번은 HD-SDI 입력을. 2번, 3번, 4번 입력채널은 HDMI로 입력됩니다.

2번 입력채널은 HD-SDI와 HDMI을 함께 받을 수 있는 채널이고요, 스위블 해서 사용하실 수 있습니다.

멀티뷰로 보실 수 있는 채널이 4개이기 때문에 2번 채널은 HD-SDI로 사용할지, HDMI로 사용할지 선택해야 하고요.

​

그 외에 PIP 기능이나 크로마키 기능들이 제공되고요, 특히 크로마키 기능으로 PPT를 통한 자막 기능을 함께 사용하실 수 있습니다.

특히 교회에서 사용하시기에 적절한 기능은 동일한 출력을 HD-SDI와 HDMI 2개의 출력을 제공해 주는데요,

프로젝터나 LED 전광판스크린과 같은 메인 디스플레이 장치에 HD-SDI로 바로 송출할 수 있다는 장점이 있습니다.

​

HDMI 출력은 분배기를 통하여 서브 디스플레이 장치들을 사용하실 수 있으시죠.

LED 전광판스크린 뿐만 아니라, 목사님이 보시는 모니터 TV와 자모실 TV, 1층 소예배실에 동일한 에배실황 중계가 제공됩니다.

​

물론 AVERMEDIA. GC513 제품을 통하여 녹화 뿐만 아니라 유튜브스트리밍과 OSB를 사용하고 있습니다.

​

​

교회는 예배당에서 예배드리시는 분들을 위해 현장의 영상시스템이 중요하고요,

요즘은 코로나로 인한 스마트폰이나 TV로 비대면예배를 드리시는 분들을 위한 영상시스템도 중요하죠.

특히 비대면 예배의 경우, 현장의 상황을 잘 파악할 수 있도록 카메라와 자막기능의 사용이 매우 중요합니다.

물론, 음향도 피아노나 성가대나 특송의 사운드가 잘 전달될 수 있도록 스트리밍 소스를 잘 만들어 내는 것도 매우 중요하죠.

​

방송실에서 여러 달란트로 섬기시는 분들의 역할이 더 커진 시대가 되었네요.

코그도 코로나로 인하여 예배사역자학교를 준비하지 못했는데요,

위드코로나가 시작되면, 마무리 공사 중인 코그빌리지에서 올 겨울에 예배사역자학교를 소소하게 진행할 계획입니다.

코그빌리지는 경북 성주군에 있는데요, 함께 사역들을 나누고 예배를 섬기는 방법들을 나누는 공간이 되도록 준비하고 있습니다.

예배사역자학교를 잘 준비할 수 있도록, 위해서 기도 부탁을 드립니다.

​

강대상 특수조명이 설치되었고요, 총 3대의 4500K 조명이 설치되었습니다. 밝기조절 가능하고요.,

​

카메라는 사물을 찍는 장치가 아니라, 빛을 찍는 장치입니다.

특히 조명의 영향을 매우 많이 받는 장치이죠. 빛 없이는 찍을 수 없으니까요.

빛도 밝기나, 빛의 방향(각도), 그리고 빛의 색온도 등 고려해야 하는 상황들이 많이 있습니다.

카메라의 성능도 좋아야 하지만, 이러한 물리적인 환경이 더 중요한 경우들이 많이 있습니다.

코그미디어는 이러한 여러 환경에 대한 노하우를 가지고, LED 특수조명의 설치 방안에 대하여 제안해 드리고 있습니다.

​

LED 백월 / LED 백드롭을 새롭게 런칭하였습니다. 밝기가 조절 됩니다.

​

또한, 앞에서도 언급하였지만 최근에 런칭한 새로운 카메라 환경이 바로 LED 백드롭입니다.

LED 백월이라고 말할 수 있는데요, 강대상 뒷편 LED 전광판스크린 하단에, 즉 카메가 비추는 위치에

적절한 배경을 만드는 것입니다.

특히 이 제품은 KC 인증을 받은 특허제품이며, LED의 밝기를 방송실에서 컨트롤할 수 있는 장점이 있습니다.

​

또한, 배경현수막은 설치가 매우 쉬우며, 보관을 위해 말았을 때 구겨지거나 흠집이 나지 않는 특수한 원단으로

제작이 되고 있습니다. 교회의 기본 배경이나, 절기에 따른 배경을 바꾸어서 사용하실 수 있는데요,

기존에 현수막으로 사용되던 배경화면에 변화를 줄 수 있는 제품입니다.

​

다만, LED 백월은 목사님 뒷편에서 빛이 나오는 제품이기 때문에, LED 특수조명이 같이 설치되어서

빛의 밝기를 서로 조절할 수 있어야 하죠.

​

더욱 밝고 화사한 이미지를 카메라로 담을 수 있고요,

예배 드리지 않는 시간에는 자유롭게 기도하실 수 있도록 자체 조명 기능도 가능한 만능 백월입니다.

LED 백월은 코그미디어를 통하여 제안, 견적, 설치를 받으실 수 있습니다.

​

​

​

요즘 HD 영상시스템 중 가장 핫한 제품이 바로 LED 전광판스크린이죠.

이번 경산 현장에서는 P2.5mm 130inch 제품이 설치되었습니다.

기존에는 55inch PDP TV 2대가 설치되었었는데요,

전체적인 강대상 인테리어를 새로 하면서 강대상 뒤편에 1개의 LED 전광판스크린으로 설치되었습니다.

특히 성도님들의 시선이 집중될 수 있는 구조이고요, 목사님과 더욱 아이컨택 할 수 있는 구조이지요.

​

P2.5mm 130inch 제품은 2,880 * 1,600mm 의 사이즈를 갖고요,

1,152 * 640pixel의 해상도를 갖습니다. 해상도가 왜 이리 낮아?라고 생각하실 수도 있으시지만,

교회에서는 LED 전광판스크린을 바로 앞에서 시청하시는 것이 아니기 때문에 해상도의 문제나

불편함은 전혀 발생하지 않습니다. 특히 2.5mm 제품은 LED 칩의 크기가 작을 뿐더러, 안정적으로 사용하실 수 있는

제품이죠.

​

LED 전광판스크린은 어느 각도에서 보시던지 전혀 변화나 이질감이 없습니다. 밝기나 선명도는 기본이고요.

​

특히 코그미디어에서 사용하는 LED 전광판스크린은 KC 인증을 받은 최고급 제품입니다.

KC 인증은 'Korea Certification Mark'로 전파가 통하는 제품이라면 의무적으로 받아야 하는인증입니다.

특히 안전과 건강, 환경, 품질 등을 국가에서 점검, 확인하는 인증이죠.

LED 전광판스크린은 특히 전기적으로나, 환경적으로 KC 인증이 꼭 필요한 제품이지만,

아직도 KC 인증을 받지 못한 제품들을 설치하는 경우들이 많이 있습니다.

​

코그미디어에서는 KC 인증을 받은 최고급 모듈을 사용하는 것 뿐만 아니라,

외주나 하청작업이 아닌, 코그미디어 팀원들이 직접 설치하고, 직접 서비스를 제공하는 아주 특별한 LED 전광판스크린이죠.

​

한번 설치하면 최소 10년 이상은 사용해야 하는 LED 전광판스크린. 비용으로만 따지는 것이 아니라,

전체적인 제품이나 설치, 서비스까지 꼼꼼하게 체크 해 보시길 바랍니다.

코그미디어에 문의주시면, 적절한 사이즈나 pitch, 제품과 서비스 내용까지 제안해 드립니다.

​

이번 프로젝트에서는 인테리어 팀이 같이 들어와서 LED 전광판스크린과 LED 백월의 설치를 같이 진행하였는데요,

다른 제품임에도 불구하고 일체감 있는 설치로 마무리되었습니다.

특히 LED 전광판스크린이 160mm 정도 돌출이 되어야 하지만 80mm 정도는 매입을 해서 더욱 깔끔하게 설치가 되었습니다.

코그미디어는 이러한 부분들을 꼼꼼하게 체크해서 더욱 완성도 높은 결과물을 만들어 낼 수 있도록 최선을 다하고 있습니다.

이러한 모든 장비들을 설치하고 세팅하는 모든 일들이 코그미디어 팀원들의 손을 통하여 직접 진행되고 있습니다.

​

그래서 더더욱 예배시스템 전문기업으로 달려가고 있습니다.

이번 프로젝트에서는 교회의 요구에 맞추어 적절한 음향/영상/디스플레이/조명시스템을 설치하였고요,

전체적인 서비스를 같이 제공하고 있습니다.

​

예배시스템에 필요한 부분들이 있으시다면, 코그미디어에 문의주시면

최선을 다해서 좋은 방법들을 고안해 내고, 찾아서 함께 만들어 가도록 하겠습니다.

​

날씨가 낮에는 좋은 기온이지만 새벽과 아침에는 많이 기온이 낮네요.

큰 일교차에 건강 유의하시고, 위드코로나로 더욱 현장예배의 열기가 높아지길 기도합니다.

우리의 모든 수고와 우리의 모든 섬김, 그리고 우리의 모든 예배는 오직 한분이신 하나님만을 향하길 기도합니다.

​

코그는 예배사역자들을 늘 응원합니다.

We appreciate your dedication!

​

안녕하세요., 코그미디어입니다.

요즘 비대면 예배가 많은 관계로 음향 보다는 영상시스템에 대한 문의와 설치가 많은 편입니다.

코그미디어에서는 교회에서 현장예배와 비대면 예배를 효율적으로 사용하실 수 있는 시스템을

교회의 환경에 맞추어 설치하고 있습니다.

​

교회의 예배시스템은 전문적인 엔지니어 사역자가 없는 경우가 많기 때문에

시스템의 구성은 과하지도, 그렇다고 부족하지도 않게 설계, 설치하는 것이 매우 중요하죠.

코그미디어는 이러한 부분에 효율적이며, 안정적으로 운용하실 수 있도록 최선을 다하고 있습니다.

​

이번에는 늦은 눈이 내리던 날 다녀왔던 군위 B 교회 HD #영상시스템 설치기를 사진과 함께 정리해 봅니다.

​

녹화 및 비대면 예배 실시간 스트리밍을 주된 사용방향으로 설치되었습니다.

물론, 프로젝터 화면에도 동일한 화면을 제공함으로, 비대면예배와 현장예배를 같이 드릴 수 있는 시스템입니다.

​

​

1대의 PTZ 카메라가 설치되었습니다.

PUR. HD-20 제품이고요, 광학 20배 줌을 제공하는 Full-HD 카메라이기 때문에 화질과 편의성을 모두 갖춘 제품이죠.

전용 PTZ 컨트롤러를 통하여 미리 설정한 카메라의 위치와 줌 기능을 버튼 조작으로 불러올 수 있습니다.

Preset 기능이라고 말하죠.

PTZ 카메라는 카메라를 거꾸러 설치할 수도 있습니다. 전용브라켓은 아니지만 일반 벽부형 브라켓에 카메라를 거꾸러 달아서 설치했습니다.

유리로 마감된 벽체 상단에서 카메라의 높이를 맞출 수 있는 기능으로도 사용할 수가 있죠.

​

​

스위쳐는 국내에서 생산되는 안정적인 LUMANTEK. VS4 제품이고요,

카메라 화면과 PC 화면을 입력받습니다. 그리고 크로마키 기능을 통하여 카메라 영상 위에 자막기능을 함께 사용하실 수 있죠.

특히 이러한 자막기능을 통하여 적절한 예배의 화면을 구성하실 수 있습니다.

1대의 카메라로 운용하시기 때문에 다른 앵글의 화면을 구성하실 경우, 전체적인 파워포인트 화면으로 바꾸어서 사용하실 수도 있고요,

또한 말씀이나 찬양의 가사 등을 자막 기능으로 사용하실 수도 있으시죠.

​

​

또한 VS4는 2개의 로고 기능을 제공하고요, 또한 PIP 기능을 제공하기 때문에

예배의 상황에 적절한 화면을 제공할 수 있습니다.

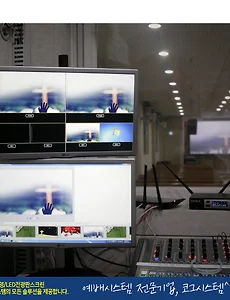

24inch LED 모니터로 멀티뷰 화면을 제공받을 수 있는 것도 장점이죠.

​

​

녹화 및 스트리밍은 AVERMEDIA. LGP2+ 제품을 설치하였는데요, 안정적인 운용이 가능한 제품입니다.

녹화는 LGP2+ 제품에 microSD 카드로 자체 녹화도 가능하고요, USB3.0을 통하여 PC를 통한 녹화도 가능합니다.

그리고, PC와 연동하여 유튜브나 OSB 같은 실시간 스트리밍 장치로도 사용하실 수 있죠.

​

이번 설치에는 PPT PC와 스트리밍 PC 2대가 함께 설치되었습니다.

​

​

기존에 사용하시던 음향믹서 PRESONUS. STUDIOLIVE16.0.2 USB 에서 오디오를 영상스위쳐로 입력해서

매우 깨끗한 음질의 사운드를 제공합니다. 프리가 좋은 믹서라서 더더욱 따스한 사운드가 마음에 드네요.

그리고, 로비에서도 음향을 들으실 수 있도록 스피커 설치를 요청하셔서 앰프가 내장된 PHONIC. SEP-207도 설치 해 드렸습니다.

​

​

사실, 이 교회의 음향시스템도 예전에 코그에서 설치했던 교회인데요, 이번 영상시스템 설치에도 불러 주셔서 감사합니다.

이러한 예배시스템들이 예배를 돕는 작은 도구가 된다는 사실이 언제나 코그에게 큰 힘이 됩니다.

하나님께만 더욱 영광돌리는 예배의 부흥이 이 땅에 가득 일어나길 기도합니다.

​

​

PUR. HD-20 PTZ 카메라 & 컨트롤러

LUMANTEK. VS4 HD 스위쳐

AVERMEDIA. LGP2+ 녹화 및 스트리밍 장치

intel i5 PPT PC

intel i7 스트리밍 PC

PHONIC. SEP-207

feat. PRESONUS. STUDIOLIVE 16.0.2 USB

안녕하세요, 코그미디어입니다.

이제 코로나19의 백신 소식도 있고, 거리두기도 조금씩 완화되고 있어서, 참 다행입니다.

교회도 다시 정상적인 모습으로 돌아갈 날이 멀지 않았으면 좋겠네요.

​

그래서인지, 요즘 다시 예배시스템에 대한 문의가 많은 것 같습니다.

오늘은 올해의 첫 프로젝트. 그러나... #LED전광판 때문에 늦게 마무리 되었던 이야기를 나눠보려고 합니다.

​

코로나로 모임이 어려웠던 지난 연말., 덕분에 계약도 조금 늦어 져, 결국 연도를 넘겼네요.

그래도 연말부터 준비하던 프로젝트였기 때문에 별 어려움없이 진행되었습니다.

물론, LED 전광판은 좀 늦게 시공하게 되었네요.

기다려주신 교회에 죄송하고, 감사한 마음입니다.

​

전체적인 #HD영상시스템 으로의 교체작업과 #LED전광판스크린 설비작업이 있었고요,

#음향시스템 의 전체적인 점검과 노후된 #커넥터교체 작업, 그리고 1층 소예배실의 음향시스템 교체 등의 작업이었습니다.

​

Previous imageNext image

#JBL #JRX212 스피커 2통을 설치하였고요, #파워드믹서 를 설치하였습니다.

랙케이스를 잠그고 사용하시기 원하셔서, 랙케이스에 스위치도 같이 설치해 드렸습니다.

​

​

​

음향시스템의 케이블은 #벨덴 과 #까나레 케이블로 되어 있어서, 콘솔쪽과 패널쪽 섀시 커넥터를 #뉴트릭 제품으로 교체하였습니다.

믹서와 스피커는 교체하신지 오래되지는 않아서, 그대로 사용하였습니다.

​

​

전체적인 HD 영상시스템은 모두 교체 되었습니다.

물론, 기존에 사용하시던 강대상 모니터용 TV는 성가대석 모니터용 TV로 사용이 되었고요,

강대상 모니터 TV는 65inch LED TV로 교체되었습니다.

​

​

카메라는 기존에 아날로그 카메라를 사용하셨는데요, 시대의 흐름을 극명히 보여주는 소니 3CCD 카메라였네요.

2000년 초반쯤 거의 모든 교회가 설치했다는 PD 씨리즈와 VX 씨리즈 카메라가 생각나네요.

이 제품은 PD 씨리즈입니다. 하지만 이제는 디지털에 밀려 버렸다는.,.

​

카메라 뿐만 아니라, 방송실의 모든 장비들과 케이블을 걷어내고 본격적인 설치작업이 시작됩니다.

책상도 교체하시려고 하셨는데, 일정이 안맞아서 추후 교회에서 직접 교체를 하셨네요.

일단, 기존 책상에 세팅을 하였습니다.

​

카메라는 #PUR #HD-20 카메라가 설치되었습니다.

#PTZ카메라 이고요, #20배광학줌 을 제공해 주는 이뿐 녀석이죠.

총 2대의 카메라가 설치되었고요, 1대는 목사님과 강대상 무대를, 그리고 또 다른 녀석은 성가대석과 성도석을

향하고 있습니다.

​

전용 브라켓으로 상하를 뒤집어 설치할 수가 있는데요, 카메라의 앵글이 카메라 하단까지 비출 수 있습니다.

이 곳에서는 카메라 하단에 드럼이 있기 때문에 드러머의 연주모습을 위에서 촬영할 수 있다는 잇점이 있습니다.

​

메인카메라는 정상적인 방향으로 설치가 되었고요,

카메라를 반대로 뒤집을 경우, #이미지플립 을 통하여 이미지 보정할 수 있습니다.

​

​

HD 스위쳐는 #LUMANTEK #VS4 제품이 설치되었습니다.

이 제품은 다양한 장점이 있는 녀석이지만, 최근에 이슈가 되고 있는 #USB-C 출력이나 #스트리밍 기능을 자체적으로

제공해 주지는 않습니다. 하지만 안정적이고, 발열이 거의 없다는 장점이 있습니다.

요즘은 어디나 발열이 있으면 출입이 않되죠. 36.5도 이내를 잘 유지하고 있는 녀석입니다.(썰~렁)

​

​

하지만 #HD-SDI 출력과 #HDMI 출력을 제공하기 때문에 LED 전광판스크린이나 #프로젝터 등 다양한 장치에

다이렉트로 연결 할 수 있죠.

특히 HD-SDI 입출력이 제공된다는 것은, 방송 시스템에 더욱 안정적인 운용을 제공해 줄 수 있기 때문에

매우 중요한 부분입니다.

​

PUR HD-20 카메라도 HD-SDI 출력과 HDMI 출력을 동시에 제공하기 때문에 더욱 안정적이죠.

PUR HD-20 과 LUMANTEK VS4는 HD-SDI 로 연결이 되고요, 75옴 RF 케이블에 75옴 BNC 커넥터로

체결되어 있습니다.

물론 #컨버터 등이 없기 때문에 컨버터 때문에 발생되는 레이턴시나 신호 왜곡도 없습니다.

​

사실, 이러한 HD 영상시스템은 약간의 레이턴시가 발생되기 때문에 장비의 계통도를 잘 매칭하여 추가적인 #레이턴시 를 줄이는 것도

매우 중요한 방법이죠.

​

LED 전광판의 경우, PUR HD-20 카메라 - 75옴 RF 케이블 - LUMANTEK VS4 스위쳐 - 75옴 RF 케이블 - LED 스케일러 - DVI 케이블 - 센딩카드 - CAT6 데이터케이블 - 리시빙카드로 연결이 됩니다.

물론, 설계하는 방법에 따라 차이는 있지만, 기본적으로 이러한 방식으로 연결이 됩니다.

​

요즘은 코로나19로 인하여 비대면 예배가 잦아졌죠.

그래서 #실시간스트리밍 이 중요한 싯점이 되었습니다.

그래서 #AVERMEDIA #LGP2+ 장비를 통하여 실시간 스트리밍을 할 수 있습니다.

물론 USB-C 출력이 있다면 #OSB와 같은 플랫폼을 통하여 실시간 스트리밍을 할 수 있지만

VS4에는 이러한 기능이 없기 때문에 최총 출력 HDMI 신호를 LGP2+에 연결하여 사용합니다.

​

별도의 PC가 있어야 하고요, 유튜브를 통하여 간편하게 송출하실 수 있습니다.

LGP2+는 #RECENTRAL4 라는 대쉬보드 프로그램을 제공하는데요,

안정적으로, 그리고 손쉽게 사용하실 수 있다는 장점이 있네요.

​

​

HD 영상시스템 시공이 먼저 진행이 되었고요,

실시간 스트리밍 방송을 운용하셨습니다.

​

그리고 LED 전광판스크린을 설치하였는데요, #P2.5mm #130inch 제품으로 설치가 되었습니다.

LED 전광판스크린은 #Unilumin UDA 씨리즈 제품이고요,

더욱 완벽한 평활도를 맞추기 위해 벽체 평탄 작업을 먼저 진행하였습니다.

전문목수팀과 같이 진행하였는데요, 콘크리트 벽체이다보니 LED 전광판스크린 면에 약 15mm 가량의 편차가 있네요.,

그래도 옛날에 미장으로 이정도 오차범위 내에서 벽체를 쌓으신 것은 대단한 일입니다.

​

​

덕분에 패널 부착이 더욱 깔끔하게 마무리되었습니다.

​

LED 전광판은 2,880 * 1,600mm 사이즈로 설치가 되었고요,

해상도는 1,152 * 640pixel입니다.

해상도는 낮은 편이지만 LED 전광판스크린은 가까이에서 시청하시는 것이 아니기 때문에

성도석에서는 전혀 입자가 보이지 않고 매우 깨끗한 화면을 제공합니다.

간혹 해상도에 관한 문의가 많으신데요, 교회의 경우 3mm 혹은 2.5mm면 충분하게 시청하실 수 있습니다.

​

경산 S교회 LED 전광판스크린 P2.5mm 130inch Unilumin UDA 씨리즈.

​

이러한 LED 전광판스크린은 기존 프로젝터 방식보다 매우 밝은 빛을 제공합니다.

따라서 강대상의 목사님 얼굴이 오히려 어둡게 나올 수 있는데요,

이러한 부분들을 해결하기 위해 #LED조명 을 설치하게 됩니다.

특히 카메라를 사용하기 때문에 #색온도 가 매우 중요한데요,

코그미디어에서는 카메라에 적합한 색온도 제품으로 설치하고 있기 때문에

사람의 얼굴이 차갑거나 혹은 붉게 나오는 현상을 해결하실 수 있습니다. 물론 어두운 문제도 같이 해결할 수 있죠.

​

이번 프로젝트의 경우, 천정면이 매우 높은 편이어서 조명 설치가 어려웠습니다.

천정 안에 사람이 들어갈 수 있는 구조도 아니었고,

목사님 조명만 설치하는 상황에 조명바텐을 설치할 수도 없었습니다.

그래서 기존 조명구멍을 통하여 합판을 길게 켜서 보강작업을 진행하였습니다.

박대리님과 문팀장님께서 앗시바 위에 올라가서 천정면에 합판 보강작업을 하고, 조명을 설치하고

방향을 맞추었죠. 의외로 시간이 많이 걸리고, 위험한 작업이었지만

안전하고, 정확하게 잘 마무리하였습니다.

물론, 천정 안에 사람이 들어갈 수 있는 구조라면 훨씬 쉽게 작업이 진행되었겠지만, 모든 작업 환경이 동일하지 않기 때문에

적절한 설치방법이 동원되어야 하죠.

이번에는 케이블 배선도 좀 어려웠던 편이었죠.

그래도 모든 작업을 잘 마무리 했습니다.

늘 함께 움직이는 팀원들이 있어서 더욱 하모니를 이룰 수 있는 거죠.

​

예배시스템은 모든 부분들이 서로 연결되어 있습니다. 그래서 더더욱 전문적인 예배시스템 설치팀이 필요한 거죠.

코그미디어는 이러한 부분들을 해결하기 위해 노력하고 있습니다.

특히 4명의 팀원들이 함께 이 일들을 하기에 조금씩 더 전진하고 있는 거겠죠.

저는 만능이 아니거든요^^ 늘 팀원들에게 감사한 마음입니다.

​

​

처음 HD 영상공사를 하러 갔을 때는, 무지 추웠던 1월 중순이었는데

희환하게 날이 너무 포근해서 참 좋았습니다.

그리고 LED 전광판을 설치하러 갔을 때는 따뜻한 나날들이 지속되다가 눈 다운 눈이 내렸던 날이네요.

​

​

계절의 변화와 날씨의 변화. 그리고 눈이 시리도록 아름다운 자연을 누렸던 프로젝트였던 것 같네요.

긴 시간 기다려 주신 교회와, 마무리 될 때 까지 신경써 주셨던 모든 분들께 감사한 마음을 전합니다.

​

​

이제 겨우 2달반 지난 2021년. 우리 모두에게 하나님의 은혜와 기쁨이 충만했으면 좋겠습니다.

#코로나 도 #바이바이 하고요^^

​

늘 건강하세요^^

​

​

안녕하세요, 코그미디어입니다.

코로나19가 1년이 넘게 지속되고 있네요.

빨리 코로나19가 종식되어 모두들 건강하고 행복한 삶들이 가득했으면 좋겠습니다.

​

오늘은 작년 연말에 진행되었던 마산 K교회 HD 영상시스템 설치기를 갖고 왔습니다.

특히 코로나19로 인하여 비대면 예배가 확산되던 시기였기 때문에 HD 영상시스템의 도입은 더더욱 절실했던 시기인 것 같습니다.

​

마산 K교회는 이미 #ProCG 를 통하여 #LED전광판스크린 시스템을 도입한 교회입니다.

하지만 #비대면예배 를 준비하는 과정에서 2대의 카메라와 #HD스위쳐 를 추가적으로 설치하였습니다.

​

​

물론, #실시간스트리밍 같은 시스템은 이미 교회에서 직접 설치하여 운용중이었기 때문에

코그에서는 카메라와 스위쳐를 통하여 스트리밍 소스를 제공하였습니다.

​

스위쳐는 이제 국민 스위쳐라고 불러도 되겠죠?

#LUMANTEK #루먼텍 #VS4 스위쳐입니다.

4채널이지만, 2번 입력이 HD-SDI 입력과 HDMI 입력이 SWIBLE 되기 때문에 총 5개의 소스를 받을 수 있죠.

1번 채널은 HD-SDI 입력을.

2번 채널은 #HD-SDI or #HDMI 입력을.

3번, 4번 채널은 HDMI 입력을 받을 수 있고요,

입력채널에 해상도를 조절해 주는 #스케일러가 내장되어 있습니다.

​

​

그리고, 가장 중요한 것은 HD-SDI 출력과 HDMI 출력을 동시에 제공합니다.

물론, HDMI 포트를 통하여 #멀티뷰도 제공하고요.

​

요즘은 개인방송을 하시는 분들이 많으셔서, 개인 방송에 초점이 맞춰진 스위쳐들도 많이 있습니다.

하지만 교회 방송은 스트리밍 뿐만 아니라, 예배당 안에서의 현장 예배를 위한 대형화면, (LED 전광판스크린이나 프로젝터, LED TV 와 같은)

디스플레이를 사용하기 때문에 스트리밍 뿐만 아니라 HDMI 혹은 HD-SDI 출력이 반드시 필요합니다.

스트리밍을 위한 RJ-45 포트나 USB-C 단자의 출력은 이러한 부분에 있어서 좀 불편함이 가중됩니다.

​

예배 시스템은 저렴하게 구성하는 것보다 안정성이나 운용의 편의성이 더욱 중요하기 때문입니다.

이러한 면에서 루먼텍의 VS4는 저렴한 비용으로 운용할 수 있는 좋은 제품이죠. 흔히들 가성비 제품이라고 하지만,

가성비 뿐만 아니라 기능이나 내구성도 상당히 괜찮습니다.

특히 HDMI 뿐만 아니라, HD-SDI 입출력이 되기 때문에 더욱 안정적으로 운용하실 수 있습니다.

​

HDMI 보다 HD-SDI가 훨씬 안정적이니까요.

케이블의 길이가 길어질 때는 더더욱 HD-SDI 시그널로 전송하는 것이 여러가지 면에서 중요합니다.

​

​

마산 K교회는 루먼텍 VS4에 2대의 PTZ 카메라와 기존에 사용하시던 ProCG를 입력소스로 받아서,

최종 PGM 출력을 얻었습니다.

VS4 스위쳐에는 #크로마키 기능을 제공하기 때문에 ProCG를 통한 크로마키 자막을 사용하실 수 있습니다.

또한, PIP나 LOGO 기능 등을 사용할 수 있죠.

쉬운 사용법은 덤입니다.

​

​

함께 설치된 2대의 #PTZ카메라 는 #PUR #HD-20 제품으로 설치되었습니다.

저렴한 가격이지만 결코 저렴하지 않은 화사한 화면을 제공해 주고요,

특히 20배의 광학줌은 중소형교회에서는 아주 적절한 이미지를 제공해 줍니다.

HD-SDI 뿐만 아니라 HDMI 출력도 동시에 제공하지만,

코그에서는 더욱 안정적인 HD-SDI 시그널로 연결하였습니다.

​

​

벽체 안에 케이블 인입이 불가능한 마감이어서, 몰딩으로 깔끔하게 처리하였습니다.

시스템의 안정적인 운용도 중요하지만, 이러한 부분들도 중요하죠.

특히 카메라가 하얀 백조를 닮아 깔끔하면서, 동시에 움직임이 눈에 잘 띄지 않는다는 장점도 있습니다.

PTZ 카메라는 프리셋 기능을 제공하는데요, 미리 설정한 카메라의 위치와 줌, 포커스 등을 숫자 버튼으로 호출할 수 있다는 것이 가장 큰 장점이죠.

​

물론, 예전에는 SONY나 PANASONIC 등에서 제조했었는데요, 지금은 SONY나 PANASONIC 모듈과

PTZ 기능, 하우징 등으로 제조하는 업체들이 많이 있습니다.

PUR도 이러한 제조업체 중 하나이고요.

​

메인 디스플레이 LED 전광판스크린 뿐만 아니라,

강대상에서 바라보시는 모니터용 디스플레이, 프로젝터에도 동일한 소스를 제공하도록 설치하였습니다.

​

코그에서는 넉넉한 광학줌과 깔끔한 이미지, 그리고 예쁜 디자인으로 이 제품을 많이 설치하고 있습니다.

​

모든 작업들을 깔끔하게 마치고, 담당하시는 집사님께 간단한 사용법을 안내 해 드리고 대구로 돌아왔습니다.

마산은.. 특히 K교회는 코그 사무실에서 1시간 10분 정도 걸리는 곳에 있기 때문에

부담없이 다녀왔던 것 같습니다.

​

예배시스템에 대한 안정적이고 효율적인 운용이 필요하시다면, 대구 뿐 아니라 마산 지역에서도

코그미디어에 노크 해 주세요.

친절하고 정확한 솔루션으로 예배시스템에 대한 불편함을 해소해 드리겠습니다.

​

2021년에는 모든 교회들이 더더욱 뜨거운 예배로 회복하는 한 해가 되었으면 좋겠습니다.

늘 건강하시고요, 늘 기쁨과 평안이 가득하시길 기도하고, 응원하겠습니다.

​

감사합니다.

​

안녕하세요^^ 가려운 부분을 '콕' 집어드리는 코그입니다^^

권과장님과 문팀장님은 서울에 가시고, 저는 오늘 사무실에 간만에 나아있네요.

박대리님은 지금 컴퓨터 포맷 중.............

지난 여름에 설치했던 부산의 리모델링 프로젝트.

음향시스템 포스팅은

http://caugpc.tistory.com/369

을 참조하시면 되실 것 같고요, 오늘은 그 때 못다한 이야기, 영상 이야기를 해 보려고 합니다.

이번 부산 프로젝트에서 영상시스템에서 특별한 점은, 기둥이 많은 관계로

105인치 스크린을 좌우로 설치하였다는 점이죠.

모컴스크린에 WUXGA 프로젝터가 설치되었습니다.

MOCOM. HD-105와 NEC. NP-P554U 제품으로 설치가 되었고요,

밝기와 선명도 모두 깔끔하게 결과물을 제공해 줍니다.

NP-P554U 프로젝터는 Full-HD를 지원하는 5,600안시 LCD 타입의 프로젝터입니다.

너무 밝은 화면은, 카메라로 찍으면 전체 측광에서 노출값이 오버되어서, 사진 찍기가 어려운 것 같습니다.

사진과 실제의 느낌은 차이가 많이 나는 편이죠.

화면의 밝기는 주변과 얼마나 차이가 나는가를 보셔야 그나마 차이를 느끼실 수 있습니다.

천고가 낮고, 기둥이 많아서, 처음에는 좌측에 스크린을 설치하고, TV를 많이 설치하려고 했었는데요,

듀얼 스크린으로 대부분의 TV를 설치하지 않았습니다.

물론, 사각지대가 거의 해소가 되었습니다. 기둥이 있는 곳에는 듀얼 스크린이 해답이 될 수도 있죠.

그리고, 스위쳐나 카메라는 기존에 코그에서 많이 사용하던 제품들로 구성이 되었고요,

자막기는 ProCG가 설치되었습니다.

ProCG는 K.Tivity에서 공급하는 ProPresenter입니다.

프로그램 뿐만 아니라, iMac, 모듈, 하드웨어 SDI 장치와 한글성경, 찬송가, 동영상 및 이미지 컨텐츠,

교육 뿐만 아니라 체계적인 서비스까지 제공이 됩니다.

그리고, 무엇보다 깔끔한 화면구성과 매우 빠른 자막송출, 움직이는 동영상 위에 자막이 바뀌는 영상은

다른 자막기보다 월등한 성능과 안정성을 보여주죠.

물론, 비용적으로 부담이 되는 수준이긴 하지만, 가성비로 본다면 저는 1등을 드리고 싶습니다^^

저도 요즘 프로프리젠터 데모를 다운받아서 공부중에 있는데요,

편집 속도가 어마 무시합니다. 화질이나 프로그램 등 모든 부분이 마음에 쏙 드는 자막기입니다.

비디오 스위쳐는 LUMANTEK. VS6 가 설치되었고요,

1, 2번 채널은 PUR. HD-20 PTZ 카메라로, 4번 채널은 ProCG의 PROMPT 시그널,

5번 채널은 PPT PC, 6번 채널은 ProCG의 KEY/FILL 신호로 연결되었습니다.

VS6는 6번 채널에 KEY/FILL 2개의 HD-SDI 시그널을 입력 받을 수 있기 때문에

다른 제품들보다 1개의 채널을 더 확보할 수 있는 장점이 있습니다.

중계시스템은 NEXT. 100HDC 세트로 구성이 되어서

지하 식당,

1층 소예배실 프로젝터, 사무실, 친교실, 수유실,

2층 성가대석, 성가대 연습실, 유아실,

3층 부서실 프로젝터,

4층 부서실 프로젝터로 연결이 되었습니다.

UTP 케이블로 배선하는데도 얼마나 많은지... HD-SDI로 배선되지 않아서 다행입니다^^

목사님께서 보시는 REAR TV는 ProCG의 PROMPT를 사용하기 위해 별도의 컨버터를 이용해서

HD-SDI 케이블로 배선이 되었습니다.

코그에서는 CLARKWIRE 7506 케이블과 KINGS BNC 압착커넥터를 사용하고 있습니다.

여기에, 메인 프로젝터 2대까지... 음향에 이어 영상도 참 많은 배선이 되었네요.

80mm 덕트 2개를 꽉채웠으니 말이죠^^

무더운 여름, 땀과 바꾼 리모델링 프로젝트를 통해 코그도 땀흘린 만큼 더 성장했는 것 같네요.

결과물이 예상했던데로 잘 나오니, 코그도 힘이 나고요,

끝까지 도와주시고, 배려해 주신 목사님과 집사님께도 감사한 마음을 전합니다.

방송실 책상을 기존 책상으로 사용하셔서 좀 좁긴 하지만,

이 곳에서 예배를 돕는 많은 사역들이 불꽃처럼 타오르시길 응원합니다^^
