나아교회 프레닛 LED 설치기

안녕하세요. 코그입니다.

오늘은 주상절리로 유명한 경주 양남에 있는 나아교회에 설치한

프레닛 LED 이야기입니다.

2025년이 시작되고 흰 눈이 펑펑 오던 날...

프레닛 LED 뿐만 아니라 HD 영상시스템과 강대상 특수조명을 같이 설치했습니다.

나아교회는 바닷가 바로 앞에 위치한 멋진 동네에 있는

아름다운 교회입니다.

장로님께서 따뜻한 커피도 제공해 주셔서 추운 날씨였지만

따뜻하게 작업을 할 수 있었습니다. 물론 안전도 열심히 챙겼습니다.

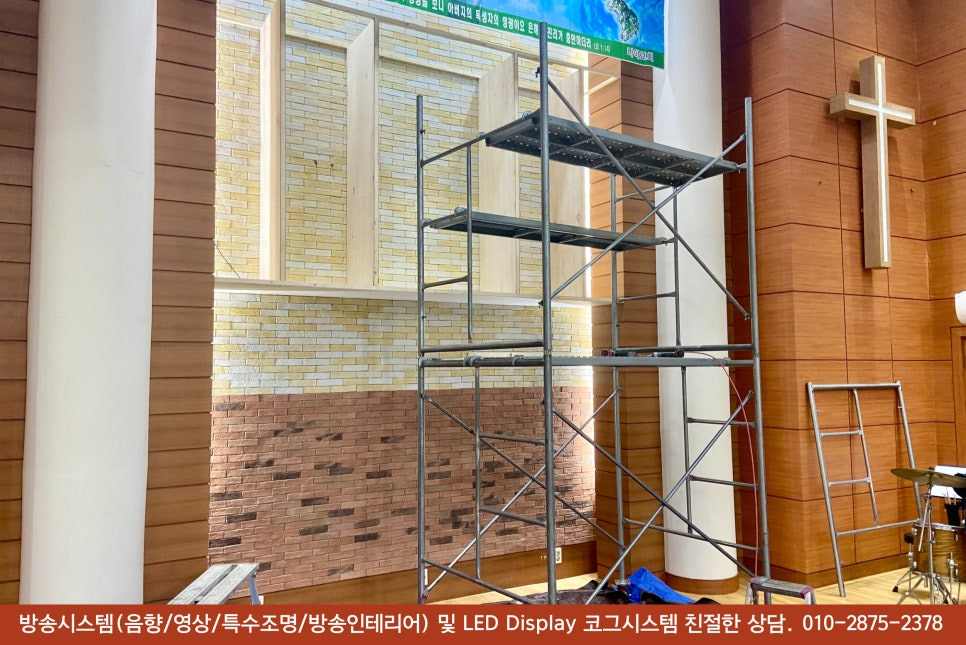

강대상 뒷편에 양쪽 기둥이 있어서, 기둥 안에 들어가는 144inch 제품으로 설치를 할지,

기둥을 넘어와서 최대 사이즈로 172inch로 할까 고민이 많으셨고요,

설치하실 때 좀 더 큰 사이즈인 172inch 제품으로 결정하셨습니다.

기둥과 벽체 사이에 깊이가 상당히 차이가 있어서,

합판으로 프레임이 들어갈 위치에 목구조 보강작업을 먼저 진행했습니다.

늘 코그와 함께 하시는 주안건축 장로님께서 오차없이, 정확하게 제작 해 주셨고요,

프레임과 캐비넷을 하나로 설계된 프레닛 LED를 부착했습니다.

프레닛 LED는 전체 통 프레임처럼 보이지만 320*160mm 모듈을 하나 하나

바로 붙일 수 있도록 설계가 된 제품입니다.

그래서 캐비넷 타입보다 이음새가 잘 보이지 않고, 평활도도 훨씬 잘 나오죠.

옆에서 보셔도 전체가 하나의 모듈처럼 보입니다.

또한, 전체적인 열이 갇히지 않고 바로 빠져 나가죠.

특히 나아교회는 기둥과 벽체 사이의 깊이 차이로 인해, 윗쪽을 통해

열방출이 극대화되는 효과까지 있습니다.

열은 위로 올라가는 자연스러운 대류 현상이죠.

열방출이 잘 되지 않는다는 것은 그만큼 장비의 불량이 더 빨리 난다는 것을 의미합니다.

모듈에 붙어있는 소자 뿐만 아니라, 리시빙보드나 SMPS도 영향을 많이 받을 수 밖에 없습니다.

나아교회는 P2.5mm 제품으로 설치가 되었고요,

172inch의 사이즈입니다. 가로 3,840mm, 세로 2,080mm의 사이즈이고요,

테두리 베젤이 전혀 없이 마감되었습니다.

화면만 보이는 상황이죠.

해상도는 1,536 * 832px인데요, 강대상을 지나

성도석에서는 2.5mm 소자이기 때문에 픽셀이 전혀 구분이 되지 않습니다.

물론, 2.0mm나 1.86mm 등 더 작은 소자들로 제작된 제품들도 있지만

예배실 같은 공간에서는 2.5mm도 매우 좋은 선택입니다.

내구성이 더 높은 것은 말할 것도 없죠.

320*160mm 사이즈의 모듈을 하나 하나 붙어나가서

전체 큰 화면을 만들어 가는 과정인데요, 프레닛 LED는 전체 통 프레임에

바로 모듈을 부착할 수 있고, 정확한 부착 위치가 제작되어 있기 때문에

매우 빠른 부착 속도를 제공합니다.

보통 158inch나 172inch 제품들은 코그팀원들의 손을 통해

2일 정도의 작업 시간이 걸립니다.

물론 더 빠르게 할 수도 있지만 수평이나 평활도 등의 좋은 결과물을 위해

더욱 꼼꼼히 작업하고 있죠.

코그는 LED 디스플레이만 설치하는 팀이 아니고,

음향과 영상, 조명 등 예배시스템에 필요한 모든 솔루션을 직접 제공하기 때문에

모든 작업과 공정들에 더욱 신경을 쓰고 있습니다.

꼼꼼하고 잘 정리된 설치가 아니면, 추후 발생하는 여러 트러블들을 컨트롤하기가 쉽지 않죠.

조금 더 일찍 작업을 마치는 것보다, 조금 더 땀을 흘리는 것을 우선적으로 생각하고 있습니다.

모든 작업이 끝나고, 전체 화면을 보시고 만족해 하시는 목사님과 장로님들의 말씀들이

늘 코그의 원동력이 되고 있습니다.

LED 전광판 뿐만 아니라

HD 영상시스템을 위한 카메라와 스위쳐, 지하 예배실의 중계와

강대상 특수조명 설치 등 맡겨주신 일에 최선을 다해 마무리 해 드렸습니다.

특별히 영상스위쳐는 올해 새롭게 출시된 루먼텍의 VS5입니다.

VS4에 비해 많은 부분들이 변화되었네요^^

이러한 예배를 돕는 장비들이, 예배를 잘 돕는 매개체가 되어서

복음의 능력이 드러나는 교회들 되시길 소망합니다.

코그는 코그의 길을 묵묵히 걸어가겠습니다.

감사합니다.

예배시스템의 모든 솔루션

코그시스템

문의. 010-2875-2378

대전 고백교회 LED 전광판스크린 설치기 - 프레닛 LED

안녕하세요.

LED 전광판스크린의 새로운 설치 방식, 프레닛 LED로 시공하는 코그시스템입니다.

LED 전광판은 모듈과 프로세서 등의 장비들도 중요하지만

어떻게 시공을 하는가가 더욱 중요한 설치 제품이죠.

흔히들 '반제품'이라고 하는 이유가 바로 LED 전광판스크린의 설치의 중요성을 의미합니다.

코그시스템에서는 더욱 특별한 방식으로 설치하고 있습니다.

바로, 프레임과 캐비넷이 하나로 합쳐진 '프레닛 LED'로 설치하고 있죠.

LED 전광판스크린은 현재, 캐비넷 방식으로 설치가 주로 이루어지고 있고요,

특별한 현장이 아니면 캐비넷을 고정하는 프레임을 먼저 설치합니다.

전체 대형 스크린의 뼈대가 되는 프레임의 설치는 매우 중요합니다.

크기가 클 뿐 아니라, 정확한 평활도와 하중 지지의 결과물이 중요 하기 때문입니다.

그래서 프레임을 각파이프 용접이나, 목작업, 혹은 알루미늄 프로파일 등으로

고정 설치하고, 그 위에 일반적으로 640*480mm의 캐비넷을 연장하여 사용하고 있습니다.

이러한 설치방식이 일반적이며, 좋은 결과물을 제공할 수 있지만

모든 영역에서의 평활도를 정확하게 맞추는 작업은 매우 어려운 작업입니다.

또한, 프레임과 캐비넷의 무게가 상당한 편이며, 각 캐비넷간에 발생되는 열 갇힘 현상은

크기가 커지는 대형 스크린일수록 열 방출을 하지 못하고, 더욱 높은 발열을 일으키죠.

이러한 현상들은 시간이 지나면서 모듈의 불량 뿐만 아니라, SMPS나 리시빙 보드의 불량들도 발생됩니다.

심지어 데이터를 전송하는 UTP 케이블의 접불도 발생될 확률이 높아지죠.

LED 전광판스크린의 유지보수는 대부분 모듈과 SMPS, 리시빙보드, UTP 케이블 등의

문제 발생입니다.

LED 전광판스크린의 유효수명을 물어보시는 경우들이 많은데요,

이러한 높은 발열은 직접적인 수명에 큰 영향을 미치게 됩니다.

코그시스템에서 설치하는 프레닛 LED는 프레임과 캐비넷을 하나로 설계한

특별한 알루미늄 프로파일로 제작됩니다.

특히 열갇힘 현상이 발생되는 캐비넷의 격벽이 전혀 없기 때문에

발열 현상은 자유롭게 이동되어지며, 높은 기온이 상승되는 자연스러운 대류현상에 따라

LED 전광판스크린의 상단은 45mm 개방되어 설치가 됩니다.

특히 프레닛 LED는 모듈을 포함한 전체 두께가 55mm 정도되기 때문에

전체적인 설치 두께는 어떠한 현장이라도 100mm 이내로 설치가 가능하죠.

현장에서 제작이 마무리된 프레닛 LED입니다.

프레임이 모듈을 고정하는 캐비넷의 역활을 같이 하기 때문에

이러한 설치 방식이 가능합니다.

인테리어 마감적으로도 깔끔하고, 매입도 할 수 있으며

발열에 대한 문제나 하중에 대한 부담도 줄일 수 있죠.

더군다나 기존 캐비넷 방식의 설치방식에서 나타나는 고르지 못한 평활도의 수준을

한단계 더욱 끌어올릴 수 있는 방법입니다.

이러한 결과물을 만들어 내기 위해 오랜 시간 고민하고, 연구하고,

제작한 특별한 특허제품입니다.

(코그시스템의 특허는 아니고요, 코그시스템은 좋은 아이템을 공급받아 꼼꼼하게 설치하는 팀입니다)

올해가 시작되던 연초에 대전 고백교회에서 LED 전광판스크린 설치에 대한 문의가 있었고요,

코그시스템에서 직접 프레닛 LED로 설치를 해 드렸습니다.

설치방식은 프레임과 캐비넷이 하나로 설계된 프로파일을 조립하고,

벽체에 단단하고 고정하고, SMPS와 리시빙보드를 모듈의 위치에 설치하고,

모듈을 부착하는 방식입니다.

모듈은 다른 제품들과 같이 마그네틱으로 부착이 되고요,

이미 정확하게 설계, 제작된 프레닛에 착착 감기듯이 부착이 됩니다.

모듈간의 부착면을 손으로 일일이 확인하면서 부착하고 있으며,

매우 깨끗한 평활도를 제공합니다.

P2.5mm 7,680Hz Ultra Refresh Rate를 제공하는

최고급 모듈로 설치가 되었고요,

리시빙보드는 Novastar MRV412, 드라이빙 IC는 최고급 제품 CFD455로 설치가 됩니다.

이러한 구성으로 매우 깨끗한 화면과 화질 뿐만 아니라, 매우 선명한 색상을 제공합니다.

158inch 제품으로, 전체적인 사이즈는 3,520 * 1,920mm이고요,

1,408 * 768 pixel의 해상도를 갖습니다.

방송실을 담당하시는 집사님과 많은 이야기를 나누었고요,

특별히 목사님과 성도들과 교회를 사랑하시는 하나님의 마음이 많이 베여있는 교회네요.

교회의 이름이 우리나라에서는 잘 사용하지 않는 편인 이름이어서

여쭈어 보니, 독일의 신학자 디트리히 본회퍼의 고백교회(Bekennende Kirche)에서 이름을 가져왔다고 하시네요.

천고가 매우 높은 교회였지만 삶 속에서 신앙을 고백하는 모습이

드리워져 있는 교회였습니다.

전체적인 케이블 배선과 설치작업을 마무리하고,

집사님께 사용하는 방법을 알려드리고 잘 마무리하고 대구로 내려왔습니다.

전체적인 결과물이 너무 잘 나와서 집사님께서 너무 만족하시고, 좋아하시네요.

코그시스템에서 꼼꼼하게 설치한 프레닛 LED가 예배를 돕는 좋은 도구가 되었으면 좋겠습니다.

감사합니다.

P2.5mm 158inch LED 전광판스크린 설치기

요즘은 대형 화면이 필요한 곳에 LED 전광판스크린이 많이 설치가 됩니다.

교회는 상황에 따라 다르지만 158inch 제품이 제일 많이 설치가 되기도 하죠.

158inch 제품은 3,520*1,920mm의 사이즈이고요,

P2.5mm 기준으로 1,408*768pixel 해상도를 갖습니다.

이제 날씨가 조금 선선해 졌지만

무지 더웠던 지난 여름에 설치한 현장입니다.

이 곳에는 P2.5mm 158inch 제품에

Refresh Rate가 무려 7,680Hz 인 모듈로 설치가 되었습니다.

특히 드라이빙IC가 CFD455 제품으로 매우 안정적이며,

High-end급의 드라이빙IC입니다.

이러한 리프레쉬 레이트가 높은 제품은

화면을 재구성하는데 더욱 높은 속도로 화면을 구성하기 때문에

더욱 부드러운 화면이 제공되죠.

카메라로 확인하시면 더욱 차이가 크게 나며,

눈으로 보시는 부분도 더욱 부드러움을 느끼실 수 있죠.

LED 전광판스크린은 자체적으로 빛을 발산하는 디스플레이기 때문에

LED 전광판스크린 앞에 서시는 목사님이 상대적으로 어두워 집니다.

그래서 LED 특수조명을 같이 설치해서

목사님 얼굴이나 카메라에 비추는 모습들이 더욱 자연스럽도록 만들죠.

특히 카메라는 빛을 감지하는 장치이기 때문에 이러한 조명에 대한 고민은

더더욱 필요한 부분들입니다.

카메라의 화질이나 색감, 선예도 등도 결국 카메라에 의한 차이도 있긴하지만

조명에 의한 차이가 더욱 큽니다.

특히 4,500K 색온도의 LED 조명이기 때문에

더욱 따스한 색감을 제공하죠.

7,680Hz의 높은 리프레쉬레이트 덕분에

어느 곳에서 보아도 더욱 자연스러운 화면을 제공합니다.

LED 전광판스크린을 선택하실 때

전체적인 크기나 해상도도 중요하지만, 이제는 리프레쉬레이트도 확인을 하셔야겠죠.

보통은 3,840Hz를 사용하고 있고요,

아직 1,920Hz 제품도 판매가 되긴 하네요.

LED 프로세서의 입력소스는 다영하게 운영하실 수 있으시도록

HDMI과 DVI로 연결해 드렸습니다. 기존에 사용하시던 스위쳐가 HDMI 출력밖에 제공되지 않네요.

HD-SDI 출력이 더욱 안정적인긴 합니다.

더욱 좋은 결과물과 퀄리티를 위해

코그시스템은 더욱 높은 품질의 제품을 더욱 저렴하게 공급하기 위해

더욱 연구하고 있습니다.

특히 교회에 설치되는 LED 전광판스크린은

비용적인 면에서도 더욱 신경 쓰고 있죠.

LED 전광판스크린이 궁금하시면.

코그의 문을 두드려 주세요. 콕. 집어. 선택지를 제공 해 드리겠습니다.

감사합니다.

LED 전광판스크린 P2.5mm 172inch 설치기

안녕하세요. LED 전광판스크린과 예배시스템을 전문적으로 설치하는

코그시스템입니다.

이번 포스팅은 대구 영남교회 LED 전광판스크린과

LED 특수조명 설치, HD 비디오 스위쳐 교체 등의 내용입니다.

대구 영남교회는 기존에 사용하던 10,000안시 프로젝터를 탈거하고,

172inch LED 전광판스크린을 설치하였습니다.

기존에 사용하던 프로젝터의 램프 수명도 다 되었고,

화면에 보이는 내용이 잘 보이지 않았고요,

10,000안시 프로젝터는 팬 소음도 있는 편이죠.

전체적인 예배실 공간도 많이 커지만,

천고가 매우 높은 현장이고요,

LED 전광판스크린은 강대상 뒷편에 많이 높지 않은 상황이지만

LED 특수조명을 설치하기에는 매우 높은 상황이었습니다.

PT 앗시바 3단을 쌓아서 작업을 해야 했네요.

LED 전광판스크린은 P2.5mm 제품으로 설치가 되었고요,

7,680Hz High Ultra Refresh Rate를 제공하는 최상위급 모듈로

구성되었습니다.

또한, 충격과 방습, 공기 중 산화에 대한 내구성이 더욱 높은

G.O.B 패키징까지 마무리된, 가장 안정적인 제품이죠.

G.O.B는 Glue-On-Board의 약자로서,

S.M.D 모듈 위에 특수 실리콘을 도포하는 마감 방식입니다.

모듈 자체의 제품은 동일하지만

완성된 S.M.D 위에 충격과 방습, 공기 중 산화에 대한 내구성을 높이기 위해

특수 실리콘을 도포한 제품인 거죠.

당연히 7,680Hz Refresh Rate를 제공하기 때문에

색감도 더 자연스럽습니다.

3,840Hz에 비해 주사율이 2배 더 높으니까요.

전체적인 스크린의 사이즈는 3,840 * 2,080mm이고요,

해상도는 1,536 * 832pixel입니다.

매우 선명하고 밝은 화면을 제공하죠.

코그시스템에서 설치하는 LED 전광판스크린은

1,200cd/㎥(칸델라, 1㎥ 안에 밝기를 제공하는 촛불의 갯수)를 제공합니다.

물론 100% 사용하지 않기 때문에 밝기는 낮지만

더욱 긴 내구성을 갖기도 하죠.

일반적인 LED TV 의 밝기는 300cd/㎥입니다.

프로젝터는 스크린과 상황에 따라 다르지만 훨씬 더 낮기 때문에

조명을 사용하는 공간에서 사용하시기에는 어려움이 많죠.

코그시스템은 값싼 LED 전광판스크린을 공급하는 업체가 아니라

교회에서도 최고 사양의 LED 전광판스크린을 합리적인 가격으로

공급하기 위해 최선을 다하고 있습니다.

그래서 코그시스템에서 직접 LED 전광판스크린을 설치하고,

A/S도 직접 제공 하고 있습니다.

더욱 빠른 처리가 가능한 것도 이러한 이유 때문이겠죠.

그동안 설치한 많은 교회들에, 필요한 A/S 조치를 잘 대처하고 있고요,

발빠른 조치로 만족하시는 서비스를 제공하고 있습니다.

LED 전광판스크린은 스스로 빛을 내는 발광체입니다.

따라서 특히 강대상의 목사님 얼굴이 어둡게 나오죠.

그래서 LED 특수조명이 필요한데요,

강대상에는 180W LED 3기와

아랫강대상에 180W LED 2기를 설치하였습니다.

천고가 높은 편이었지만, 별도의 바텐없이

천정 안에서 케이블 작업을 해서 천정면에 LED 조명을 설치하였습니다.

팬이 없는 Fanless 타입이고요,

180W이기 때문에 충분한 밝기를 제공합니다.

방송실에는 그동안 사용하던 HD 스위쳐가 부팅이 안되거나,

화면이 변하는 등의 문제가 있어

LUMANTEK VS4 스위쳐로 교체 설치 해 드렸고요,

전체적인 시스템을 테스트하고 안정적으로 운용이 되도록

마무리 하였습니다.

그 동안 영상시스템을 사용하시면서 불편하신 부분들이 많으셨는데요,

LED 전광판스크린을 비롯해 스위쳐와 조명까지 설치가 되어서

훨씬 좋은 결과들이 나오게 되었네요.

코그시스템은 LED 전광판스크린을 설치하는 업체 뿐만 아니라,

예배시스템의 전체적인 시스템을 설계, 설치하는 팀입니다.

예배시스템에 궁금하시거나 어려운 점이 있으시면

코그시스템에 연락주시면 친절히 안내 해 드리겠습니다.

감사합니다.

늘 기쁜 일들만 가득하셨으면 좋겠습니다^^

LED 전광판스크린, S.M.D vs. G.O.B

안녕하세요. LED 전광판스크린을 설치하는 코그시스템입니다.

코그시스템은 LED 전광판스크린을 비롯한 예배시스템을 전문적으로 설치하는 팀입니다.

오늘은 LED 전광판스크린 중에서도 특별히 일반 SMD 타입과 GOB 타입을 조금 살펴보려고 합니다.

기존에 주로 사용하던 모듈의 종류가 S.M.D 타입니다.

S.M.D(Surface Mount Technology) 타입은 안정적인 기술, 낮은 제조 비용, 우수한 방열 및 간단한 유지 보수로 인해 LED Display 시장에서 큰 비중을 차지하고 있습니다.

그러나 방습, 방수, 방진, 충격, 충동 등에 대한 보호 수준이 낮은 편입니다.

또한 장시간 시청하면 눈부심과 피로가 발생할 수 있으며,

환경적인 요인으로 인해 PCB 회로 보드에서 구리 이온이 이동하여 미세한 단락 현상이 발생 할 수 있습니다.

이러한 문제점들을 해결하기 위해 개발된 것이 바로 G.O.B 타입의 LED입니다.

G.O.B(Glue on Board) 기술은 최신 투명 소재를 사용하여 기판과 LED 패키징 유닛을 포장하여 효과적인 보호 기능을 제공합니다. 이 재료는 투명도가 매우 높을뿐만 아니라 열전도성이 뛰어납니다.

따라서 시청하시는데 눈부심이 적고, 발열을 해결하는 능력이 뛰어납니다.

코그시스템에서는 실내에서 사용하실 수 있는 최고급 G.O.B 모듈을 설치할 수 있습니다.

또한, 코그시스템 사무실 쇼륨에 다양한 형태의 LED 모듈과 Pirch에 따른 다양한 제품, G.O.B 제품 등을

실제적으로 설치하여 상세한 정보를 제공하고 있습니다.

이러한 G.O.B 모듈은 기존 SMD 공정과 비교하여 보호, 내습성, 내수성, 충돌 방지 및 UV 저항의 특성이 있습니다. SMD 보다 더 심한 환경에서도 사용할 수 있습니다. COB 프로세스와 비교해도 유지 보수가 간단하고 유지 보수 비용이 낮습니다.

강한 충격에도 모듈의 칩이 깨어지지 않은 큰 장점을 가지고 있는데요,

특히 설치 후 발생되는 칩의 이상현상으로 인해 모듈을 교체할 때 흔히 발생하는 모서리 부분의 깨어짐도

G.O.B 모듈에서는 아주 강한 내구성을 갖고 있습니다.

코그시스템 사무실에는 특별히 실내에서 가장 많이 사용하는 P2.5mm와 P3.0mm,

그리고 이 두 제품의 일반적인 S.M.D 타입과 G.O.B 타입의 제품을 모두 전시하고 있습니다.

실제적으로 원데이스쿨과 같은 교육 프로그램에 이 LED 전광판스크린을 그대로 사용하고 있습니다.

하나의 화면을 제공하도록 설계가 되었고요,

같은 Display 안에 P2.5mm G.O.B 제품과 P2.5mm S.M.D 제품,

P3.0mm S.M.D 제품과 P3.0mm G.O.B 제품을 섞어 설치 해 놓았습니다.

이러한 하나의 Display를 만들기 위해 2대의 스케일러를 사용하였습니다.

자세히 보시면 약간의 차이가 있지만,

교육을 위한 Display로 사용해도 큰 어려움은 없네요.

G.O.B는 완성된 모듈위에 특수실리콘을 덧입혀 마감하는 패키징 방식이기 때문에

기존 S.M.D 방식의 제품보다 더욱 높은 내구성을 보여줍니다.

또한 손으로 만졌을 때 더욱 매끄럽고, 깔끔한 마감을 보여주고 있습니다.

일반 S.M.D 타입의 LED는 칩 사이에 빈 공간이 보입니다.

물론 마스킹으로 마감을 하는 P3.0mm 모듈도 있지만

이러한 빈 공간을 모두 특수실리콘으로 패키징을 하는 방식이 G.O.B 이기 때문에

더욱 강한 내구성을 제공할 수 있죠.

특히 물이나 습도 등에도 원천적인 문제를 해결할 수 있기 때문에 더욱 안정적입니다.

특별히 무대 배경으로 LED 백월을 설치하실 경우, 이러한 내구성은 기본이죠.

코그시스템에서는 G.O.B 타입의 모듈 뿐만 아니라

Ultra High Refresh Rate 7,680Hz를 제공하는 제품도 있기 때문에

이러한 무대배경에서는 더더욱 중요한 성능입니다.

화면의 움직임이 더욱 부드럽고, 안정적이며, 특별히 카메라에 비치는 모아레현상도

줄어 들게 되죠.

P2.5mm와 P3.0mm는 이러한 사이즈의 차이가 있습니다.

가운데 부분을 잘 보시면, 좌측이 P2.5mm, 우측이 P3.0mm 제품임을 아실 수 있습니다.

또한, 코그시스템 사무실에 이러한 P2.5mm와 P3.0mm,

그리고 S.M.D 타입과 G.O.B 타입을 직접 눈으로 확인하실 수 있기 때문에

더더욱 제품에 대한 이해가 빠르죠.

물론 전체적인 금액은 많이 낮아지긴 했지만

직접 눈으로 LED 전광판스크린을 직접 보시고, 만져보신다면

더 좋은 제품을 결정하는 데 더욱 도움이 되실 겁니다.

코그시스템에서 이러한 LED 전광판에 대한 모든 궁금증을 해결 하실 수 있으시고요,

필요하시면 다양한 업종의 기업들과 협업 프로젝트로 진행할 수도 있습니다.

이 외에도 P2.5mm, P2.0mm, P1.86mm, P1.25mm 등 다양한 제품들이

설치되어 있기 때문에 필요한 제품을 선택하는 데 더욱 도움이 됩니다.

코그시스템은 이러한 LED 전광판스크린의 효율적인 유지보수를 위하여 납품별로 모듈을 따로 정리해서

유지보수를 진행하고 있습니다.

더욱 안정적인 유지보수를 제공하고 있죠.

마지막으로, 유튭에 있는 짧은 동영상 하나 링크 걸어 둘께요.

G.O.B 모듈에 관한 내용입니다.

https://youtube.com/shorts/mnEbMSQg4gE?si=9evgkJYc4ldM8wVe



오늘은 LED 전광판 모듈의 차이점에 대해 나눠보았는데요,

코그시스템에서는 11월부터 출고되는 모든 전광판에 대해 G.O.B 타입으로

납품, 설치를 해 드리려고 준비하고 있습니다.

물론, 기존의 S.M.D와 동일한 가격으로 준비하고 있습니다.

LED 전광판스크린이 궁금하시고, 필요하실 때는,,,

언제든지 코그시스템에 문의주세요.

친절하고 정확한 상담 진행 해 드리겠습니다.

코그시스템은 대구에 있는 팀이지만...

블로그를 보시면 아시겠지만 전국 어디든

코그의 손길이 필요한 곳이라면 달려 갑니다.

어려워 마시고...

궁금하신 내용은 010-2875-2378 코그시스템으로 문의 주세요.

감사합니다.

대구중부교회 LED 전광판스크린 P2.5mm 172inch 7,680Hz Refresh rate

대구 중구 중부교회

LED 전광판스크린 1SET

P2.5mm 172inch / 3,840*2,080mm / 1,536*832pixel

Hanging type Install / 7,680Hz Refresh rate

MAGIMAGE LED-550DS / MCTRL600

LED PAR LIGHT 4,500K * 8EA

LED PAR LIGHT RGBW * 3EA

안녕하세요. 코그시스템입니다.

대구 중부교회 LED 전광판스크린 설비 이야기입니다.

LED 전광판스크린은 프로젝터를 대신하는 대형 디스플레이입니다.

물론, 아직도 프로젝터의 장점을 살려 많은 곳에서 프로젝터가 사용되긴 하지만

대형화면으로 넘어갈수록 프로젝터 보다는 LED 전광판스크린을 많이 사용하기도 하죠.

밝기나 해상도, 비용문제나 모아레 현상등의 차이점이 프로젝터와 LED 전광판스크린 사이에

많이 있기는 하지만 디스플레이 장치라는 공통점 속에서

현장의 상황에 맞는 장치를 잘 선택해서 설치하는 것이 중요합니다.

대구 중부교회에는 기존에 롤스크린과 프로젝터를 사용하시다가

이번 리모델링 작업과 함께 LED 전광판스크린을 설치하셨습니다.

물론, LED 조명과 음향, 영상시스템, 방송실 이전작업 까지 같이 코그에서 진행하였고요,

이번 포스팅에서는 LED 전광판스크린에 대한 이야기를 하려고 합니다.

중부교회는 강대상 뒷편의 중앙 부분이 깊이 들어가 있는 구조입니다.

그래서 LED 전광판스크린을 깊이 들어가 있는 벽체에 부착을 하는 방식이 아니라,

앞쪽으로 당겨서 천정에 Hanging 타입으로 설치하게 되었습니다.

Hanging 타입은 전동윈치나 체인블럭으로 상하 이동이 가능하게 할 수도 있고요,

와이어나 체인으로 고정해서 설치하는 방법이 있습니다.

이번 현장에서는 고정형으로 설치가 되었고요, 두꺼운 6mm 와이어로 고정하였습니다.

와이어 고정은 좌우 수평 밸런스를 조금 더 세밀하게 맞출 수 있는 장점이 있습니다.

먼저, 상단에 부착될 LED 전광판스크린 프레임 6개를 바닥에서 먼저 부착을 했고요,

윈치를 사용해서 천정면으로 끌어 올렸습니다.

천고가 조금 낮은 관계로 최대한 천정면에 가깝게 부착하기 위해

와이어 타공 사이즈를 조금 커게 해서 아이볼트까지 끌어올렸죠.

작년에 설치했던 성문교회와 비슷한 설치방법입니다.

보통 LED 전광판스크린은 하단 프레임부터 설치해서 위로 얹어가면서 설치를 하지만

이러한 Hanging 타입은 반대로 위에서 부터 밑으로 붙여서 내려옵니다.

전체적인 프레임을 고정한 후에, 모든 프레임들이 더욱 단단하게 결속이 되도록

후면에 각파이프를 추가로 덧붙였습니다. 더욱 단단한 하나의 프레임이 되었죠.

P2.5mm 172inch 제품입니다.

사이즈는 3,840 * 2,080mm이고요,

현장의 사이즈와 16:9 비율을 최대한 맞추기 위하여

몇개의 프레임은 사이즈를 변형시켜 설치하였습니다.

모든 모듈들이 하나의 화면처럼 잘 나오네요.

카메라로 LED 전광판스크린을 비추면 모아레현상이 발생됩니다.

모아레현상은 비단물결 같은 현상이라고 이해하시면 쉬우신데요,

화면이 일렁이는 것 처럼 보이죠.

이러한 모아레현상은 물리적인 자연현상이기 때문에

카메라와 LED 전광판스크린으로 사용할 때 발생하는 모아레현상을 없애는 기술은...

아직은 없습니다. 이 부분에 대해 많은 분들이 연구를 쉬지않고 계시지만

아직 대형 LED 전광판스크린의 모아레현상을 근본적으로 해결하는 방법은...

없네요.

이러한 현상을 줄일 수는 있습니다.

LED 전광판스크린의 PITCH가 낮아지는 것도 방법이 될 수 있고요,

카메라가 촬영하는 피사체와 LED 전광판스크린간의 거리가 멀수록,

각도가 바뀔수록 모아레가 줄어 들 수 있죠.

그리고, 중요한 것이 바로 재생율입니다.

재생율(Refresh rate)는 화면을 다시 구성하는 속도라고 보시면 되는데요,

보통은 1,920Hz 혹은 3,840Hz를 사용하고 있습니다.

코그에서는 P2.5mm와 P3.0mm는 최고사영 7,680Hz 제품으로

구성하여 설치하고 있습니다.

카메라로 LED 전광판스크린을 촬영시, 더욱 부드러운 화면과

모아레현상이 적은 것을 확인하실 수 있습니다.

아래 동영상은 이러한 부분을 확인하기 위해 촬영한 동영상이고요,

최대한 모아레현상을 표현하기 위해 LED 전광판 바로 앞에서 핸드폰으로 직접 촬영하였습니다.

편집 없는 원본영상이고요, 영상에 보이는 핸드폰이나 사람 모습 모두 설치된 카메라를 통해

LED 전광판스크린에 비치는 화면입니다.






LED 전광판스크린은 많은 모듈을 하나의 화면으로 만드는 반제품 형식의 장치입니다.

코그에서는 이러한 프레임과 모듈 등 모든 작업을 직접 진행하고 있고요,

직접 설치하기 때문에 더욱 빠르고 정확한 서비스를 제공하고 있습니다.

LED 전광판의 PITCH 사이즈나 전체 화면 사이즈, 규격 등

현장의 상황에 맞는 최고의 결과를 만들어 내기 위해 최선을 다하고 있습니다.

대구 뿐만 아니라, 제주도까지 전국 어디든지 연락주시면

좋은 결과물들을 제공하겠습니다.

010-2875-2378 카톡으로 현장 사진과 필요한 가로, 세로 사이즈를 남겨주시면

더욱 빠른 상담이 가능합니다.

날씨가 비가 오다가 덥다가를 반복하고 있네요.

무더운 여름에 건강유의하시고요,

날마다 기쁨이 가득하시길 소원합니다.

감사합니다.

LED 전광판스크린 / 대구동신교회 P1.86mm 158inch G.O.B

안녕하세요, 예배시스템과 LED 전광판스크린 전문 코그시스템입니다.



대구동신교회 교육관 기쁨홀에 LED 전광판스크린을 설치했습니다.

P1.86mm 158inch 제품이고요, 특히 낮게 설치되는 현장이어서 파손에 아주 강한

G.O.B 타입으로 설치가 되었습니다.



보통 P2.5mm 제품을 많이 사용하시는데요,

이 곳은 LED 전광판스크린과 시청하는 좌석의 거리가 짧은 편이어서 특별히 더욱 해상도가 높은

P1.86mm로 설치가 되었습니다.

사이즈는 3,520*1,920mm입니다. 제일 많이 설치하는 158inch 사이즈입니다.

이 제품은 G.O.B 제품인데요, G.O.B는 Glue-On-Board의 약자입니다.

쉽게 말씀드려서 모듈 위에 풀칠 해 놓았다라고 생각하시면 되실 거 같네요.

G.O.B는 특수 접착제를 붙여서 외부충격에 의한 내구성을 더욱 높인 제품입니다.



이런 예배실처럼 천고가 낮고, LED 전광판스크린이 낮게 설치되는 곳에서는

G.O.B 타입을 설치하는 것이 더욱 효과적이죠.



요즘 무대배경으로 LED 전광판스크린을 설치하는 곳도 많으신데요,

반드시 G.O.B로 설치하시면 더욱 좋은 효과를 보실 수 있습니다.





프레임을 다 붙이고, 문과장님께서 모듈을 부착하시려고 준비하시네요.

코그시스템은 LED 전광판스크린을 직접 설치하고 있습니다. 또한 서비스 역시 매우 좋음입니다.

직접 설치하니까, 직접 움직일 수 있는 거죠.





기존 좌우측의 LED TV보다 훨씬 더 큰 사이즈에 더욱 밝은 화면을 제공하고 있습니다.





측면에서도 아주 밝고 선명하게 시청하실 수 있고요,

1.86mm 제품이기 때문에 가까이서도 더욱 선명하게 보실 수 있습니다.

해상도는 1,892*1.032pixel입니다.





LED 전광판스크린이 낮게 설치되었기 때문에 혹시나 부딪히는 사고를 방지하기 위하여

모서리 부분에 스펀지를 부착했고요, 옆면은 검은색 80mm 몰딩으로 깔끔하게 마감처리 하였습니다.





요리 보고





조리 바도 잘 보이네요^^





코그시스템은 P2.5mm 제품뿐만 아니라

더욱 선명하고 다양한 제품들로 현장에 맞는 사이즈와 비율, 제품, 타입으로 설계, 설치를 하고 있습니다.



LED 전광판스크린이 필요하실 때는 언제나... 코그시스템입니다.^^



LED 전광판스크린 / 현풍성광교회 P2.5mm 130inch 7,680Hz

안녕하세요. 예배시스템, LED 전광판스크린 전문 코그시스템입니다.

현풍성광교회 LED 전광판스크린 설치기입니다.



현풍성광교회는 P2.5mm 130inch LED 전광판스크린이 설치되었습니다.

2,880 * 1,600mm의 사이즈이고요, 16:9 비율에 최대한 맞추기 위하여 변형된 형태의 프레임이

추가 되어, 더욱 좋은 비율과 사이즈로 설치되었습니다.



또한 Refresh rate 7,680Hz의 아주 높은 재생률로 더욱 부드러운 화면을 제공하고요,

사진이나 카메라 사용시 플리커 현상이나 모아레 현상이 약간 개선되는 장점이 있습니다.

물론, 완전히 해결하지는 못합니다. 모아레현상은 LED 전광판스크린 뿐만 아니라 자연현상 속에서도

자연스럽게 발생되는 부분이기 때문에 완전히 없앨 수는 없지만

카메라와 피사체와의 거리나 각도 등에 따라 개선하실 수 있습니다.

물론, 높은 재생률 Refresh rate도 도움이 됩니다.





강대상 뒷편의 십자가를 떼어낸 사진입니다.

기존에는 롤스크린으로, 예배시에만 내려서 사용하셨고요,

십자가는 오른쪽 벽으로 이동하여 설치하여 드렸습니다.





설치된 최종 사진입니다.

사이즈는 2,880*1,600mm이고요, 해상도는 1,152*640pixel입니다.

P2.5mm 130inch 7,680 Refresh rate 제품입니다.





옆 모습도 깔끔하게 마감이 되는 제품이고요,

벽체에 아주 얇게 부착이 되었습니다. 총 두께는 70mm 가량이네요.



LED 전광판스크린 문의는 코그시스템으로 문의 주세요^^



감사합니다.
