지난 포스팅에서 본당 케이블 및 커넥터 교체 이야기를 나누었습니다.

이번에는 그 3일 이후. 4일째 이야기입니다.

​

본당의 작업이 마무리되고, 교육관 2개소에 대한 작업이 시작되었습니다.

1곳은 단순 스피커 교체 작업이었고요,

1곳은 본당과 동일하게 모든 케이블과 커넥터 교체 작업이었습니다.

​

스피커 교체작업이 진행된 곳은 1층 모임 장소입니다.

이 곳에서는 세미나가 주로 이루어 지는 곳이고요,

기존 EV 스피커를 떼어내고 HMH HM205R 스피커를 설치하였습니다.

​

U브라켓으로 천정면에 바로 부착할 수 있는 편의성이 뛰어나네요.

천정색과 같이 WHITE로 설치하였습니다.

다만 아쉬운 점이, U 브라켓의 나사 구멍이 텍스의 M바에 바로 설치할 수 있도록

300mm 이상으로 나 있으면 좋을텐데, 그 점이 좀 아쉽네요.

​

​

스피커가 무겁지 않아, M바에 맞으면 바로 설치할 수 있으니까요.

​

좌우측의 스피커가 간접조명과 함께 너무 이쁘게 자리잡았네요.

​

너무너무 자연스럽습니다.

코그시스템에서는 스피커 설치나 여러 작업시, 목작업을 같이 진행하기 때문에

인테리어적인 퀄리티도 잘 나오는 편이죠.

그 동안 배워둔 목공 스킬이 요즘 빛을 조금씩 발하는 것 같습니다.

​

​

그리고, 2층 청년부 예배실에는 멀티케이블과 스피커 케이블이 새로 배선되었습니다.

방송부스의 앰프랙 뒷편에는 그동안 무수히 자라난 케이블 덕에 랙케이스도 제대로

위치하지 못했었는데요, 이번에 싹,... 정리가 되었습니다.

​

이렇게요. 예쁘게 땋아 놓았습니다.

​

랙케이스를 정리하는 중입니다.

특히 랙케이스 하단에 케이블을 넣는 구멍이 있기 때문에

랙케이스 위에 설치된 오디오믹서와의 케이블들은 랙케이스를 조금 뚫어서 정리했습니다.

랙케이스 문을 여는데 전혀 간섭되지 않고요, 멀티케이블 역시 랙케이스 사이드로 정리하였습니다.

​

역시 벨덴의 컬러풀한 색상은 마음은 쏙 듭니다.

​

무대 쪽에는 기존에 사용하시던 커넥터박스에 새로 12채널 멀티케이블을 이식하였고요,

멀티케이블이기 때문에 기존 TS 커넥터는 사용하지 못하도록 연결되어 있는 케이블을 모두 커팅했습니다.

XLR 케이블로 밸런스드로 연결이 되고요, 이제 모든 신디사이저와 기타는 다이렉트박스로

사용하시면 더욱 쾌적한 예배음향 시스템이 되겠군요.

다행히, 청년부실에 남는 다이렉트박스가 많으시네요. 적절한 케이블들을 정리하고

필요한 케이블들은 새로 제작 해 드렸습니다.

​

메인스피커와 모니터스피커의 케이블도 벨덴으로 설치가 되었고요

14AWG 굵기의 5100UP로 설치가 되었습니다.

이 곳은 교육관이어서, 커넥터는 스위치크래프트로 설치하였습니다.

단단함의 대명사죠. 역시 좋은 커넥터입니다.

​

케이블을 바꾸면, 또 다시 앰프의 볼륨값이나 믹서의 게인과 아날로그 EQ를 세팅해야 하죠.

예배 때 잘 사용하실 수 있도록 악기와 마이크 등을 적절히 세팅해 드리거

간단한 설명을 드리고 마무리 하였습니다.

​

​

​

연초에 시작되었던 4일간의 힘든 일정이었지만

교회에서도 만족하시고, 코그도 결과에 만족했던 감사한 현장이네요.

​

아직 교육관 순차전원기의 교체작업이 남아 있긴 하지만

전반적인 보수작업은 잘 마무리 된 것 같습니다.

​

예배시스템에 노이즈나 불편한 점이 있으시면.

언제든 코그에 문을 두드려 주세요.

코그가 문제점을 '콕' 집어 해결해 드리겠습니다.

​

날마다 아름다운 하루가 되셨으면 좋겠고요,

기쁨이 넘치는 나날들 되시길 기도합니다.

​

​

감사합니다.

​

안녕하세요. 예배시스템 전문기업, 코그시스템입니다.

작년 연말에 준비하고, 연초에 바로 시작하였던 프로젝트입니다.

바로, 음향 케이블 교체 작업. 음...

​

쉽지 않은 작업이고, 정말 손이 많이 가는 작업이죠.

무려... 4일간 진행되었던 팔다리가 쑤시는 작업이지만...

신경이 많이 쓰이기는 하는 일이지만 필요에 따라 작업을 진행해야 하기도 하죠.

​

이미 전쟁터 같은 현장이 펼쳐지기 시작합니다. 이러한 작업들을 차근 차근 헤치워야죠.

​

​

사실, 케이블 교체 작업은 장비를 새로 교체하면서도 진행하지 않는 경우들이 많이 있습니다.

하지만, 실제적으로 10년 가까이 사용하시다 보면 노이즈와 원치 않는 발진들이

케이블과 커넥터에 의해 일어나는 경우들이 많이 있습니다.

특히 OFC 제품이 아닌, 일반 저가형 케이블의 경우에는

심할 경우, 스피커 케이블이 역할 자체를 하지 못하는 경우도 발생되죠.

​

계속 코그에서 관리를 하던 교회였는데요,

이번 기회에 디지털믹서를 새로 교체하시면서 전체적인 케이블 교체 작업이 진행되었습니다.

전체적인 케이블 교체작업은 음향시그널 멀티케이블을 비롯해

스피커케이블과 전기케이블, 필요하다면 심지어 방송실의 랜케이블도 손을

봐야 하는 경우들이 많이 있습니다.

​

​

이러한 작업은 가장 먼저 해야 할 일들이

어떤 케이블들이 교체되어야 하는지, 얼마나 새롭게 배선이 되어야 하는지를 파악하는 것이

가장 중요합니다.

메인스피커의 경우, 공간의 특성상 컬럼어레이 스피커를 추천하여 드렸지만

아직 컬럼어레이 스피커의 장점보다는 시각적인 부분들과 공간을 차지하는 부분들 때문에

결정하는 데 좀 어려움이 있습니다.

일단, 기존 스피커 그대로 두고, 전체적인 케이블 교체 작업이 이루어 졌죠.

​

기존 케이블들을 걷어내고, 새롭게 케이블들을 배선합니다.

이 곳은 천정으로 케이블이 가는 것이 아니라, 바닥으로 케이블 배선이 되었는데요,

이러한 경우는 케이블의 길이는 줄어들 수 있지만

공간의 형태에 맞추어 덕트 작업을 해야 할 수 있습니다.

​

기존에는 둥근 덕트를 사용하셔서, 새로 배선되는 케이블의 양을 커버하지는 못하네요.

덕트가 같이 걷어내고 80*80mm PVC 덕트를 새로 설치했습니다.

​

​

케이블의 길이에 따라 메인스피커, 모니터스피커, 멀티케이블, 전기케이블 등을 배선하였고요

최종 테스트 후 마감처리까지 정리하였습니다.

기존에 사용하시던 전기콘센트 배관도 그대로 잘 정리 해 드렸습니다.

이러한 작업들이 손이 많이 가는 작업이기는 하지만

작업을 할 때, 한번 더 깔끔하게 작업하는 것이 지속적으로 사용하기에 좋은 환경을 제공하죠.

​

멀티케이블로 연결되는 커넥터 패널도 새롭게 작업을 해 드렸는데요,

기존의 커넥터 패널이 더욱 커서 MDF 몰딩으로 마감작업을 해 드렸습니다.

​

총 16개의 마이크 입력이 가능하도록 설치가 되었고요, 마지막 16번 입력은

어쿠스틱 기타로 사용하실 수 있도록 세팅되었습니다. 다이렉트박스를 사용해야 하죠.

​

사진으로는 쉽게 보이는 작업일 수 있지만, 모든 작업들은 직접 손으로 해야 하는 일들이고요,

Ai가 대체할 수 없는 부분들이기는 하네요.

물론... 상온초전도체가 실현된다면... 랜케이블과 같은 얇은 케이블로도 이러한 작업들이

가능하겠지만 현재로서는 스피커 케이블은 앰프의 용량에 맞는 적합한 케이블들을

사용해야 합니다. 굵기가 저항과 출력에 영향을 많이 미치니까요.

​

​

스피커케이블은 벨덴 5100UP를 사용하였고요,

메인스피커 2회선, 보컬모니터 1회선, 드럼모니터 1회선, 방송실 모니터 1회선,

그리고 딜레이스피커 6통 중 3통씩 링크, 2열로 배선되었습니다.

​

특히 딜레이스피커는 3통씩 링크가 되었기 때문에 2옴까지 지원하는 크라운 앰프로 연결하였습니다.

8옴을 3통 연결하면 약 2.7옴 정도 될테니까요.

​

​

멀티케이블은 벨덴 1513C 12채널 멀티케이블을 2회 배선하였습니다.

좋은 케이블을 사용해야 더욱 오랫동안 노이즈나 발진없이 잘 사용하실 수 있죠.

​

커넥터는 모두 뉴트릭 제품으로 사용이 되었습니다.

​

​

기존에 사용하시던 신디사이저 모니터스피커는 드럼 모니터스피커로 옮겨갔고요,

보컬을 위한 패시브 스피커 2통, 액티브 스피커 1통을 위한 케이블 배선 및

커넥터 패널 작업이 잘 마무리되었습니다.

이전보다 더욱 깔끔하게 사용이 가능하게 되었네요.

​

예전에 설치되었던 커넥터 박스가, 나무 벽체를 파내고 매입이 되어 있었기 때문에

적절한 사이즈의 나무를 덧대고, 커넥터 패널을 설치했습니다.

나무 판자가 조금 안맞고 지저분했지만 신디사이저 뒷편에 위치하기 때문에

그대로 설치하기로 했습니다.

​

패널은 신디 2대의 입력커넥터와 패시브 스피커를 위한 스피콘 출력 2개,

그리고 파워드스피커를 사용하기 위한 출력커넥터와 파워콘으로 구성이 되었습니다.

파워콘은 220v 전기를 사용하는 커넥터이고요, 방송실의 순차전원기로 같이 제어가 되는

음향 전용 전기로 연결되었습니다.

​

​

​

​

성가대 마이크와 피아노 수음장치를 위한 케이블도 교체가 되었고요,

피아노에는 특별한 수음장치가 연결되어 있네요.

TS 출력으로 나오는피아노 출력에 BSS 액티브 다이렉트박스를 연결해서 XLR 출력

밸런스드로 방송실 믹서로 바로 입력되었습니다.

다이렉트 박스는 기존에 교회에서 사용하시던 장비이고요,

그 외에 신디사이저나 기타를 위한 다이렉트박스와 적절한 케이블 들도 만들어 드렸습니다.

​

사실, 이러한 작업들은 어려운 일들은 아니지만

시그널과 출력, 앰프 출력의 전기적인 케이블의 굵기 등을 잘 이해해야만

전체적인 작업이 가능한 부분들이죠.

​

특히 스피커케이블의 경우, 적절한 굵기와 내구성이 적합한 케이블을 사용하시는 것이

앰프나 스피커에 무리를 주지 않고 사용하실 수 있는 좋은 방법입니다.

물론, 이러한 케이블들이 일반 케이블에 비하여 비싸기는 하지만

전체 음향시스템의 장비 비용에 비하여 큰 비중을 차지 하는 것은 아니기 때문에

좋은 제품을 선택하는 것이 더욱 좋은 방법이 될 것 같습니다.

벨덴에 뉴트릭 조합이면... 충분히 좋은 결정입니다.

그 외에도 좋은 제품들도 많이 있고요...^^

​

그리고, 본당 음향시스템의 꽃. 디지털믹서를 교체하였습니다.

기존에는 사운드크래프트의 Si IMPACT를 사용하셨는데요,

요즘은 수급이 어려워 Midas M32 로 설치가 되었습니다.

​

​

방송실 공간이 좀 좁긴하지만 충분한 공간이 나오네요.

무대 쪽에서 온 멀티케이블과 앰프랙과 연결되는 멀티케이블을 모두 납땜하고

​

집사님과 논의한 방송패치에 맞추어 커넥팅 작업을 합니다.

​

​

방송실 PC에서 엑셀로 바로 작업을 정리하였고요,

세부적인 튜닝과 세팅에 들어갑니다.

​

튜닝은 스피커와 공간에 따른 결과물을 측정용 마이크로 측정을 해서

스마트라이브로 결과값을 M32에서 맞추었습니다.

특히 딜레이스피커가 2열로, 총 6통이 연결되어 있기 때문에

정확한 딜레이값을 맞추었고요,

측정마이크로 메인스피커와 딜레이스피커의 음압을 조절하였습니다.

​

예전에는 딜레이스피커를 믹서에서 켜고, 끌 수 있었는데요,

이번에는 매트릭스 기능으로 항상 딜레이스피커가 메인스피커와 동일하게

나오도록 세팅했습니다.

​

그 외에도 강대상 모니터스피커와 찬양팀모니터스피커, 드럼 모니터스피커와

로비 스피커, 2층 자모실 스피커 등을 상황에 맞게 세팅하였습니다.

​

​

방송실 집사님과 부목사님께 M32 사용법에 대해 교육을 진행하였고요,

특히 게인을 정확히 맞추는 연습을 통해 전체적인 게인 스트럭쳐를 지속적으로

유지하실 수 있도록 교육 해 드렸습니다.

​

​

이러한 게인을 잘 맞추는 작업들은 메인스피커의 출력과 연관되어 있을 뿐 아니라,

방송실에서는 가늠하기 어려운 모니터 스피커 운용에도 매우 중요한 바탕이 되죠.

따라서 이러한 밸런스를 맞추는 연습을 정말 열심히 하셔야

다양한 형태의 예배를 맞추어 가는 작업들이 가능해 집니다.

​

코그 1DaySchool 에서도 이러한 밸런스와 하모니의 중요성에 대해

계속 교육을 하고 있고요, 특히 소리에 대한 이해가 있어야

더욱 예배를 돕는 오퍼레이팅을 하실 수 있죠.

​

코그 1데이스쿨에서는 단순히 엔지니어의 기술만 나누는 것이 아니라,

전체적인 찬양팀의 팀웍과 서로에 대한 이해와 기술을 배우실 수 있기 때문에

더욱 찬양팀을 세워나가는 데 도움이 된다고 하시는 분들이 많으시네요.

​

​

구정이 지나고, 2월 24일(토), 26일(월) 2차례에 걸쳐서 1DaySchool이 열립니다.

엔지니어 사역자 뿐만 아니라, 찬양팀과 리더, 교역자 분들도 함께 오시면

찬양팀이 성장하는 데 큰 힘이 될 것 같네요.

​

등록은 아래 링크를 클릭하시면 되십니다.

​

https://forms.gle/TasV6iaG53zPn8Ly6

​

본당의 작업들이 모두 끝나고, 강대상 모니터 TV도 교체하였습니다.

모두 정리가 되니, 더욱 깔끔한 예배당이 되었네요.

​

3일간 본당 작업을 진행했었는데요,

정말 손이 많이 가는 작업입니다. 그래도 모든 일들이 순적히 잘 이루어지고,

잘 마무리되어서 참 감사한 현장이네요.

​

​

케이블과 커넥터는 음향시스템에 가장 기본이 되는 부분입니다.

이러한 기본이 전체적인 성능과 음향의 퀄리티에 영향을 미치는 거죠.

​

케이블과 커넥터 뿐만 아니라, 적절한 장비의 선택과 환경에 맞는 설치,

튜닝과 세팅, 교육과 사후 서비스가 모두 잘 이루어져야 안정적인 예배시스템을 구축하실 수 있습니다.

​

코그시스템은 이러한 작업을 어느 하나 소홀히 여기지 않고,

더욱 꼼꼼히 만들어 가고 있습니다.

더 좋은 예배 환경을 만들기 위해 더욱 최선을 다하는 코그시스템이 되겠습니다.

​

예배시스템에 어려운 점이나 궁금하신 내용은 언제나 코그시스템에 문의주세요.

친절하고 분명한 상담을 약속드립니다.

​

​

감사합니다.

​

안녕하세요. 예배시스템 전문팀 코그시스템입니다.

작년 코그를 통해 LED 전광판을 설치하셨던 교회에서 메인스피커가 고장이 나서

수리를 요청하셔서 다녀왔습니다.

​

예전에도 말씀을 드렸던 부분이지만,

메인스피커만으로 전체 공간을 커버하기에는 좀 부족한 상황이었고요,

특히 메인스피커가 너무 성도석 쪽에 설치가 되어 있어서,

성도석 앞부분은 특히 고음이 전혀 들리지 않는 상황이었습니다.

​

​

일단, 코그에서 갖고 있는 파워드스피커를 스탠드에 세워서

예배를 드리실 수 있도록 조치 해 드렸고요,

양쪽 메인스피커의 앰프단을 탈거해서 서비스센터에 택배 발송을 하였습니다.

​

전체적인 공간에 따라 메인스피커를 강대상 쪽으로 옮기는 방법과

딜레이스피커를 같이 설치하는 안을 제안드렸고,

교회에서 컨펌이 나서 스피커를 재설치하는 작업을 진행하였습니다.

​

예배당의 전체 공간은 매우 큰 편이며, 성가대석과 찬양팀 자리도

큰 편입니다.

스피커는 JBL PRX725 제품이고요, 무려 무게가 35Kg 정도되는

더블 스피커입니다. 저는 개인적으로는 더블 스피커를 별로 좋아하지는 않지만

LF가 2개 설치된 더블 스피커는 또 다른 사운드의 힘이 있죠.

​

​

문제는 이 무거운 녀석을 탈거하고, 위치를 옮겨 재설치해야 하는 것이고요,

무게 때문에 상당히 부담스러운 작업이기도 합니다.

​

하지만... 우리에게는 든든한 빨간의자가 있기 때문에..

앗시바 2단 위에 빨간의자와 약간의 높이 조정을 통하여

안전하게 작업을 마무리 할 수 있었습니다.

​

​

스피커는 특히 무게가 많기 때문에 4mm 와이어를 준비해 갔었는데

실제적으로 무게가 걸리는 리깅포인트의 앞부분은 퀵링크로 고정하게 되었습니다.

최대한 천정에 스피커를 붙이시기 원하셔서 4mm 와이어는 사용하지 않고

설치가 되었습니다.

천정 안, 기둥이 있는 콘크리트에 2개씩 앙카를 설치해서 앞 부분을 고정하였고요,

각도를 조절하는 뒷포인트 역시 앙카 작업에 4mm 와이어를 걸었습니다.

​

케이블 배선과 딜레이스피커를 포함하여 4통의 스피커를 플라잉 하는데,

이틀 꼬박 걸렸네요.

그래도 잘 마무리되어서 다행이고 감사한 현장이었습니다.

​

​

양쪽 스피커의 앰프단은 수리로 진행이 되었고요,

L 스피커의 HF는 새제품으로 교체되었습니다.

스피커 무게가 무거워서 앗시바에서 바닥으로 내리지는 않았고요,

새로운 위치에 재설치한 후에 리깅된 상태에서 HF 고음유닛을 교체하였네요.

​

딜레이스피커는 dbTechnologies OPERA10 제품이 설치되었고요,

메인스피커와 같이 앰프가 내장된 파워드스피커이기 때문에

전기선과 시그널 케이블을 배선하였습니다.

​

​

다행이 OPERA10은 메인스피커에 비해 매우 가벼운 스피커이기 때문에

플라잉 작업에 특별히 어려운 점은 없었네요.

역시 갖고 간 4mm 와이어로 작업을 하였고요,

dbTechnologies사의 몇몇 제품들은 고음 지향각이 비대칭형입니다.

​

​

OPERA10 역시 고음 지향각이 스피커의 상부보다는 하부에 집중되는 설계이기 때문에

스피커의 기울이는 각도를 많이 조절하지는 않았고요,

디지털각도기로 양쪽 스피커의 기울기를 정확하게 작업하였습니다.

스피커의 고음 패턴은 이러한 형태이고요, 메뉴얼에 상세히 잘 나와 있습니다.

​

​

특히 뒷포인트에는 턴버클을 설치해서 기울기 조절이 더욱 용이하죠.

​

​

2일간의 모든 작업이 끝나고, SMAARTLIVE 프로그램으로

정확한 딜레이와 음압을 측정하고,

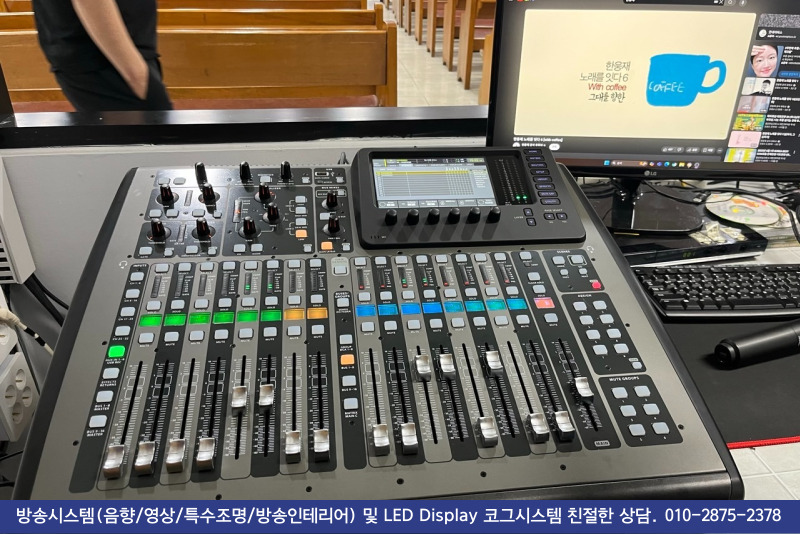

사용하시는 X32 디지털믹서에 보정작업을 하였습니다.

그리고, 마이크 테스트를 통해 추가적으로 발생된 피드백포인트를 수정해 드렸습니다.

​

​

교회에서는 전도사님께서 찬양인도도 하시고, 방송실도 담당하셨는데요,

신디사이저를 비롯한 악기들의 GAIN 레벨과 보컬팀의 GAIN 레벨 등을

재확인하고, 직접 GAIN을 맞추실 수 있도록 설명해 드렸습니다.

​

모든 현장들이 만만한 곳은 없지만,

이 곳 역시 이틀간 쉽지 않았던 현장이네요.

그래도 전체적인 사운드에 조금씩 적응하시면서

예배를 돕는 도구로 잘 사용하실 수 있게 되어서 너무 다행입니다.

​

​

디지털믹서와 DSP와 같은 전문적인 장비들과

더욱 세밀한 측정장비들로 더 세밀한 튜닝과 세팅이 가능해 진 시대이지만

기본적으로 물리적인 음향 현상들을 이러한 전기음향 장비들로만 해결할 수는 없습니다.

따라서 스피커의 위치나 높이, 각도와 전체적인 공간에 따른 적절한 설계는

더욱 좋은 사운드를 구현할 수 있는 기본적인 토대가 되는거죠.

​

물론, 이러한 기본 위에 튜닝이 더욱 세밀하게 되어야 하고요,

무엇보다 운용하시는 분들이 밸런스와 하모니를 맞추어서

더욱 음악적 완성도를 높이는 것이 중요합니다.

​

코그시스템은 이러한 기본적인 설치와 튜닝에 관련된

시스템엔지니어적인 역활을 계속 담당할 거고요,

지속적으로 개최하는 OneDay School을 통해

밸런스와 하모니를 잘 운용하실 수 있도록 돕고 있습니다.

​

뭐 물론, 무료 세미나는 아니고요,

하루동안 음향에 대한 새로운 접근법을 만나시는 시간들을 만들어가고 있습니다.

​

2월말에 2번에 걸쳐 진행될 2024 Winter OneDay School 에 대한 공지도...

곧 올리겠습니다.

​

예배를 세워가는 방송실 사역자들과 예배 사역자들, 그리고 찬양팀의 모든 팀원들을 응원합니다.

힘써서 배우시고, 힘써서 예배를 세워가십시오.

코그가 늘 응원하며, 함께 사역들을 나누겠습니다.

​

Creativity

Artisty

Unity

and it was Good!

CAUG, 코그의 새로운 슬로건처럼

창조적이며, 예술적이고, 함께 연합하셔서

하나님 보시기에 좋았더라 하시는 예배팀들 되시길 함께 기도합니다.

​

감사합니다.

​

안녕하세요. 예배시스템 전문기업, 코그입니다^^

2023년 마무리, 다들 잘 하셨죠?

코그도 잘 마무리하고, 2024년을 기쁨과 기대감으로 시작하였습니다.

​

2024년 첫 미션.

성가대마이크 설치하기 임무가 주어졌네요.

1월초에 진행하였던 미션입니다.

​

작년, 2023년이죠. 메인스피커 고장으로 인해 스피커를 교체했던

교회의 성가대 마이크 설치작업입니다.

​

​

사용된 마이크는 SOUNDSATION의 PCM8000 모델입니다.

일반적으로 '펜슬형 마이크'로 불리는 콘덴서 마이크죠.

팬텀 파워가 필요하고요, 많이 사용되는 카디오이드 패턴을 가지는 마이크입니다.

​

​

사실, 성가대 마이크에 대한 고민들이 많이신데요,

천정에서 내려와서 사용하시는 경우라면

이러한 펜슬형 마이크를 많이 사용하실 수 있습니다.

카디오이드 패턴은 심장 모양을 닮은 패턴이라고 생각하시면 쉬우신데요,

'심장'을 의미하는 그리스어에서 유래되었다고 하네요.

​

이러한 수음 패턴입니다.

저는 그리스어는 잘... 모르지만 어쨋던... 심장 모양을 닮은 하트 모양의 패턴을 가지고 있습니다.

​

카디오이드 외에도 마이크에는 여러가지 형태의 폴라패턴들이 있는데요,

천정에서 내려와서 설치하는 마이크의 경우,

마이크가 회전해도 지향패턴을 동일하게 유지할 수 있는

이러한 마이크가 운용하시기에 용이합니다.

​

또 다른 수음용 마이크들은 샷건형이나 양쪽 면을 사용하는 Bidirectional 등이 있습니다.

하지만 이러한 마이크들은 천정형으로 사용하기에는 수음에 어려움이 있습니다.

먼 거리의 소리를 더욱 잘 잡기 위한 샷건형은 천정이 아니라,

성가대석 앞쪽에 스탠드로 사용하셔야 하시는데,

이러한 방식은 마이크를 철수 해야 하는 상황이 발생하거나,

동일한 위치인데도 상황에 따라 위치나 각도, 높이가 변할 수 있습니다.

​

샷건마이크는 이러한 폴라패턴을 가지고요,

​

양지향성 마이크는 이러한 폴라패턴을 가지고 있습니다.

그리고 양지향성 마이크 역시 정확한 각도를 유지해야 하기 때문에

일반적은 심장모양 혹은 사과를 닮은 모양의 패턴을 구현하는

카디오이드 방식을 천정형으로 많이 사용하죠.

​

천정형은 천정에 케이블을 내릴 수 있는 작은 구멍을 내고,

케이블을 고정해서 설치하는 고정형 타입이 있고요,

천정 안쪽에 엘리베이션 장치를 설치해서 버튼을 조작해서

전동으로 오르락 내리락 할 수 있는 엘리베이션 방식이 있습니다.

​

어느 방식이든 교회에서 필요적절한 방식으로 설치를 선택하시면 되시고요,

교회의 성가대 같은 경우에는 레코딩을 위한 전문적인 시설이 구비되지 않기 때문에

완벽한 녹음의 음질을 기대하기는 조금 어렵습니다.

공간의 울림이나 마이크의 수량, 메인스피커와의 간섭 등의 문제들이 있기 때문이죠.

​

하지만 실시간 예배 스트리밍을 위한 성가대마이크 설치는 아주 중요한 문제입니다.

같은 공간 안에서 예배드리시는 현장예배의 경우

성가대 마이크가 필수적인 요건은 아니지만

스트리밍이나 다른 공간에서 영상과 오디오로 예배드리시는 분들에게는

성가대 마이크가 아주 중요한 장치이죠.

​

성가대 찬양을 하면 갑자기 소리가 매우 작어지거나

사라지는 경우들이 많이 있기 때문인데요,

적절한 게인값과 송출 볼륨값을 잘 잡으면 좋은 효과를 보실 수 있습니다.

​

회중 수음을 위한 엠비언서 마이크도 이러한 폴라패턴을 잘 이해하시면

더욱 적절한 선택과 설치가 가능하죠.

​

설치된 환경에서는 성가대석이 좀 넓기 때문에 6대 정도의 마이크를 사용하신다면

더 좋은 결과물들을 만들 수 있지만,

예산의 범위안에서 4대의 성가대 마이크로 수음을 하였습니다.

​

이러한 카디오이드 수음마이크는 높은 수음율을 제공하지만,

넓은 공간을 커버하기 보다는, 여러 마이크를 사용함으로

적절한 공간의 커버리지를 확보하는 것이 중요하죠.

​

성가대 마이크도 다른 용도의 마이크나 악기와 같이

전체적인 성가대의 찬양소리를 수음하는 Gain 값을 잘 잡아서

오디오믹서에서 전체적인 사운들의 크기의 밸런스를 잘 잡는 것이 중요합니다.

물론, 하울링의 발생 때문에 Gain 값이 충분하다고 메인스피커로의 출력을 다른 마이크들과

같이 잡을 수는 없지만, Aux 출력을 통한 스트리밍 출력에는 충분한 음압을 제공할 수 있습니다.

​

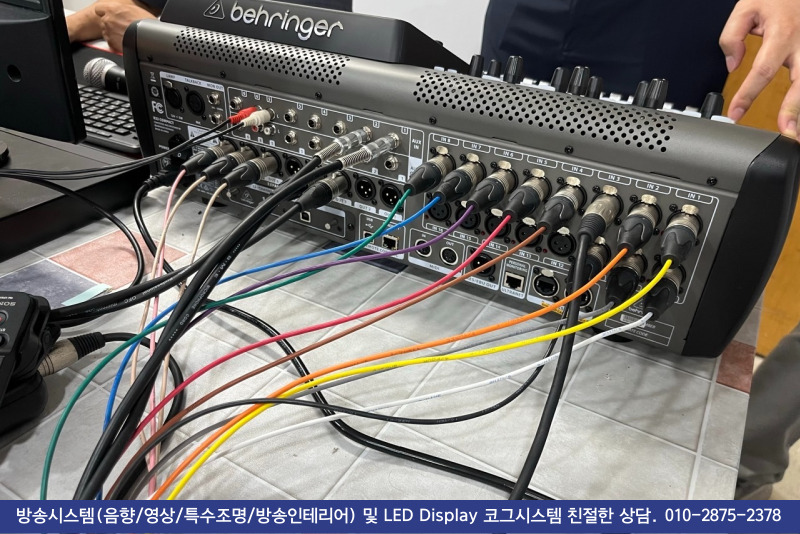

이 곳에서는 마이크 입력채널 21,22,23,24번을 사용하였고요,

MIX9,10번 출력으로 스트리밍 영상장비의 오디오 입력으로 사용하였습니다.

​

4개의 마이크의 밸런스와 성가대 전체적인 사운드의 고른 수음을 잘 맞추신다면

현장예배가 아닌, 방송 예배를 드리시는 분들도 예배에 더욱 집중하셔서

은혜로운 성가대의 찬양을 잘 듣고, 같은 은혜를 누리실 수 있으실 것 같습니다.

​

엘리베이션 장치를 통해 마이크를 설치하시는 것은

엘리베이션 장치 비용이 추가되고,

고정형으로 사용하시는 경우에는 케이블과 마이크, 커넥터, 설치 인건비 등이

들어갑니다.

​

고정형이나 엘리베이션형이나 모두 케이블을 천정에서 내려서.

레이저레벨기로 정확한 길이를 맞추어, 케이블을 재단해서 커넥터를 연겨합니다.

물론, 뒷쪽 케이블은 성가대석의 높이에 따라 균등하게 수음이 될 수 있도록

케이블 길이를 맞추어서 설치해야 하죠.

​

​

교회의 상황과 형태에 따라, 마이크스탠드를 통한 샷건형을 사용하시거나

편의성과 깔끔한 무대를 위해 천정형으로 설치하시는 것도 좋은 방법입니다.

여러 방법들을 잘 고려하셔서

교회에 필요한 방식으로 설치하실 수 있으시고요,

성가대 마이크나 여러 예배 장치들에 대한 고민은

코그로 문의주시면 상세히 안내 해 드리겠습니다.

​

이제 추운 겨울이 지나가는 길목에 들어선거 같습니다.

제주도에서는 매화가 피었다는 소식이 들리고,

우리 집 앞에는 목련에 봉우리를 키워가고 있네요.

​

코로나로 주춤했던 예배의 현장들도 더욱 뜨거운 예배의 열기로 나아가는데요,

시스템에 대한 궁금증은 코그가 함께 고민하겠습니다.

​

따스한 봄날의 햇살을 기다리며

오늘 하루도 평안과 기쁨이 가득하시길 기도합니다.

​

샬롬!

​

안녕하세요. 코그입니다.

코그는 시스템 설치를 전문적으로 하는 코그시스템과

코그만의 독특한 사역들을 진행하는 코그커뮤니티로 나아가고 있습니다.

​

특히 코그커뮤니티는 예배사역자학교나 원데이스쿨과 같은 예배팀 교육 프로그램과

기타 등등 여러가지 사역들을 이어나가고 있습니다.

코그커뮤니티의 궁극적인 목적은 함께 예배를 더욱 흥왕케 하는 데 있습니다.

​

그래서 코그의 원래의 이름인 'Church Acoustics User Group'에서

약간 방향성을 추가하여서 'Creativity', 'Artistry', Unity' & it was 'Good' 로 나아가고 있습니다.

'창조성'과 '예술성, '연합성' 그리고 '보시기에 좋아더라'는 모두

창세기 1장에 드러나는 하나님의 속성이며, 우리 모두 이러한 하나님의 속성을

따라 사역을 이어나가기 원합니다.

​

특별히 코그커뮤니티는 그동안의 교육 프로그램들을

꾸준히 지속가능한 사역으로 세워가기 위해 많은 고민과 시도를 하였습니다.

그 과정들 속에 제일 중요한 것은 '어디에서' 지속 가능하게 이러한 사역들을 이어나갈까.라는

고민이었고, '어떻게' 준비하는 과정들을 심플하게 만들까.라는 고민이었습니다.

​

'어디에서'는 올해초 이사온 코그 동명사무실과 성주군에 있는 코그빌리지로 정리가 된 것 같네요.

다른 교회나 장소들을 임시적으로 이용하는 것도 좋은 방법이지만,

그동안 진행하는 과정들 속에서 많은 준비와 많은 손길들이 필요하기 때문에

꾸준히 진행하는 지속성에 어려움이 많았던 것이 사실이죠.

​

전날 급히 많은 스탭들과 함께 세팅하고, 프로그램이 끝나면 지친 몸을 이끌고

세팅한 모든 장비들과 안내문들을 철거해야 하는 일이 되풀이 되었습니다.

이제는 사실, 예전처럼 밥 한그릇에 같이 뛰어 줄 젊은 친구들도

취직을 하고, 가정을 이루고 늦은 밤까지 수고를 함께 나누기가 쉽지 않게 된 것도 사실이고요.

​

그래서 지속가능한 장소의 해답은 '우리의 강의실'이었고,

지속가능한 '어떻게'는 더욱 심플하게 준비할 수 있는 '우리의 강의실'이 되었습니다.

​

음향시스템 뿐만 아니라 카메라를 사용하는 영상시스템도 같이 구축이 되어 있어야 하기 때문이죠.

그렇게 준비하고 진행하였던 올초 봄에 열렸던 원데이스쿨.

​

​

토요일에 진행되었던 하루짜리 원데이스쿨은 아주 빠른 스피드로 진행되었던

강의가 제일 기억에 남는 것 같습니다.

소리에 대한 이해. 주파수와 속도, 크기, 소리의 특성, 흡음과 잔향의 이해(물리음향) 등

기본적인 이론과 음향장비(전기음향)의 특성과 이해, 실습과 찬양팀과의 커뮤니티케이션(심리음향),

엔지니어적인 시각에서의 음향 밸런스와 음악적인 하모니 사이에서의

서로의 입장 차이 등. 하루만에 많은 내용들을 전달하려니... 우리에게 필요한 것은...

바로 '스피드'였었던 것 같네요.

​

어떤 분들은 이러한 내용들을 다 하는 것보다

믹서를 사용하는 방법에 더 많이 치중하면 좋을 것 같다고 하시지만

코그커뮤니티의 교육 프로그램에 오시는 분들이 대부분

음향적인 초보 상태로 오시기 때문에

이러한 이론이 함께 정리되지 않으신다면 단순히 기계를 만질 수 있는 상태밖에 되지 않으시기 때문에

시간이 걸리더라도 함께 이론적인 부분들을 습득하셔야 하겠죠.

오히려 이러한 이론이 어느 정도 정리되시면, 장비를 사용하는 원리가 정리되기 때문에

장비를 사용하시는 인터페이스만 익히면 더욱 폭넓은 활용이 가능하신 거죠.

​

가령 예를 들어, 믹서의 채널에 있는 PEQ를 배우시고

많은 분들이 사용하시는데요, 모든 기능들이 다 그렇겠지만

남용은 사용하지 않는 것보다 못할 때가 더 많습니다.

우리는 예배를 오퍼레이팅하시는 분들이 장비의 남용이 아니라

필요한 부분을 적절히 사용하시길 원하는 마음이 더 크거든요.

사실, 요즘 디지털믹서는 예배에 사용하시기에는 너무 많은 기능들을 제공하고 있고,

잘 사용하시는 경우도 있지만 대부분 없는 기능처럼 사용하시는 경우도 많죠.

​

심지어, 소리가 이상하다고 컨설팅을 요청하셔서 가 보면

대부분 어떤 장비를 바꾸어야 하나요? 라고 물으시지만...

단순히 믹서의 기능들을 일부 bypass 했을 때, '아~ 소리가 아주 좋아졌네요' 하는

경우들이 많이 있습니다.

​

대부분 우리교회에는 전문가가 없다라고 말씀하시지만

사실, 전문가들처럼 사용하시는 봉사자들이 많습니다.

인터넷이나 유튭에 다양한 기술들이 많이 나와 있고, 그러한 기술들을

적극적으로 활용하시는 분들이 정말 많으시더라고요.

​

​

하지만 결국 벽에 부딪히시는 것들은 정작 기본적인

음향에 대한 이해 부분인 경우들이 더러 있죠.

그래서 코그에서는 음향을 처음 시작하시는 분들이

장비의 기능보다 음향의 기초적인 소리에 대한 이해가 먼저 있으시길 바라는 거죠.

그래서 어떤 분들은 코그의 강의를 들으시고 이해 안되는 부분들이 여전히 많지만

소리와 음향에 대해 한걸음 더 접근 했다고 감사의 인사를 전하시는 분들이 많으시네요.

​

사실, 장비를 만지는 것은, 특히 예배음향에서 장비를 다루는 것은

이러한 소리와 친해지는 과정이 있으시면 그리 어렵지 않습니다.

​

​

올 여름, 8월말에 코빌(코그빌리지)에서 있었던 1박2일간의 예배사역자학교.

저는 이것은 DnD at Cauvill 이라고 부르는데요,

1박2일동안 같이 예배드리고, 교육하고, 밥먹고, 캠프화이어 하는 시간들입니다.

캠프화이어를 마치고 늦은 밤, 피곤치도 않으신지 음향에 대한 질문과

사역, 신앙에 대한 이야기들을 나누시는 모습들을 보면서

1박2일로 하기로 참 잘했다는 생각이 들었습니다.

하지만 결국 제일 어려운 것은 1박2일간의 시간을 빼서 참석하는 문제가 또 생기죠.

​

장점이 있으면 단점도 있으니까요.

​

​

이번 2023 Fall OneDay School 은 이 두번의 교육나눔에서

어떤 부분을 취하고, 어떤 부분을 버릴지 많은 고민을 했습니다.

그래서 총 5번의 강의를 어떻게 진행할지에 대해 어렵게 결정을 하였는데요,

우리의 목표는 짧은 시간동안에 음향시스템에 대해 친해지길 바라는 겁니다.

​

특히 음향엔지니어 뿐만 아니라, 찬양팀에서도 함께 이러한 교육을 나누면

더욱 좋은 결과물들이 예배 중에 드러나지 않을까 싶네요.

음향장비만 보아도 현기증이 난다고 하시는 분들도 있으실텐데요,

자세히 보아야 예쁜 게 음향장비죠.

많은 노브와 페이더들은 이유가 다 있는 것이고요.

​

예배를 돕는 많은 사역자들이 있으시지만, 음향엔지니어와 찬양팀은

그 가운데서도 매우 중요한 분들입니다. 대체 할 수 없는 일이니까요.

그래서 이 사역들이 더욱 중요한 것 같습니다.

​

원데이스쿨을 통해 얼마나 우리의 마음이 더욱 세워지고

우리의 기술과 소통이 변화되는지 기대 해 봅니다.

단순히 장비구경하고, 소리들어보고 가는 시간들이 아닙니다.

소리라는 친구를 느끼고 알아가는 시간이겠죠.

​

'하루만의 놀라운 변화'가 이번 원데이스쿨에서도

많은 분들에게 있으시길 기도하며 잘 준비하겠습니다.

​

혹시 음향으로 어려워하시는 교회나 사역자들에게

많이 소개 해 주시고, 많은 등록(?)을 권해 드립니다.

등록 마감은 선착순 20명입니다.

열심히 준비하겠습니다.

​

일시: 2023년 11월 25일(토) 10:00 ~ 17:00

장소: 코그커뮤니티(경북 칠곡군 동명면 금암2길 16-5 2층)

등록비: 50,000원(원데이스쿨, 예배사역자학교 참석교회 및 3인 이상 등록교회 40,000원)

등록: 선착순 20명

기타: 중식 및 간식 제공.

문의 및 등록: 010-4383-2657 신수영간사

​
