안녕하세요. 코그입니다.

지난번에 이어, 대전 올리브교회의 LED 전광판스크린 설치기를 포스팅합니다.

LED 전광판스크린은 최종 출력단의 디스플레이 장치이기 때문에

최종 PGM 화면의 생성도 매우 중요합니다.

​

그래서 HD 영상시스템과 LED 특수조명이 함께 설치되었고요,

같이 이야기를 나누어 보려고 합니다.

​

먼저 HD 영상시스템은 좋은 양질의 소스를 제공하는 것이 목적이죠.

일반적으로 카메라 영상과 자막이나 파워포인트 같은 소스들입니다.

카메라는 요즘 PTZ 카메라를 많이 사용하는데요,

미리 설정한 프리셋 기능을 이용하실 수 있다는 편의성이 너무 크죠.

​

PTZ 카메라를 사용하다가, 예전에 사용하던 아날로그 방식의 PTZ를 사용하면

불편함과 세팅의 어려움, 시간적인 부족 등의 문제점들을

그동안 아무 불평 불만 없이 잘 사용해 왔다는 인내심에 존경심이 들긴 하죠.

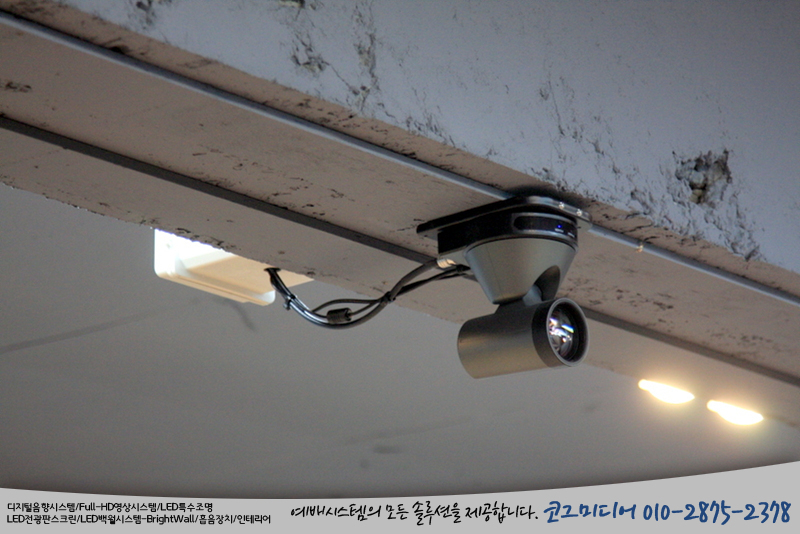

대전 올리브교회에는 12X 광학줌을 사용하는 PTZ 카메라 2대가 설치가 되었습니다.

​

​

1대는 무대를 비추는 용도로, 그리고 또 다른 1대는 성도석을 비추는 용도록 설치가 되었고요,

서브카메라는 성도석 뿐만 아니라 무대의 사이드 앵글로 사용하실 수도 있도록 위치를 잡았습니다.

그리고, 카메라는 사물을 인식하고 찍는 장치가 아니고 빛을 찍는 장치죠.

그래서 밝은 빛의 사용은 더더욱 중요합니다.

하지만 일반적으로 천정에 사용하는 매입등과 같은 다운라이트는 카메라가 비추는 방향과

상관이 없는 방향으로 빛을 비추기 때문에 오히려 너무 밝은 다운라이트는 코 밑이나 목 등의 어두운

그림자만 더욱 만들 수 있습니다.

그래서 천정에서 무대 방향으로 비추는 특수조명이 필요한데요,

특히 카메라를 사용하는 환경에서는 캘빈값이 4,000~5,000 K 정도의 색온도가 더욱 도움이 됩니다.

색온도를 고려하지 않으면 카메라 화면이 붉게 나온다던지, 파랗게 나오는 경우들이 많이 생깁니다.

​

천정의 다운라이트나 조명의 색온도 등의 현장의 여건에 보강되어야 하는 조명의 색온도를 결정하는 것이

제일 중요한 문제이죠.

특수조명의 유무는 카메라 화질에 매우 중요한 차이점을 갖습니다.

대부분, 더 좋은 카메라를 문의주시는데요, 카메라를 바꾸시는 것보다 조명 환경을 바꾸는 것이 더욱 효과적일 수 있는 거죠.

조명의 각도나, 거리, 밝기, 색상 등을 고려하셔서 좋은 결정을 내리시는 것이 중요합니다.

​

​

올리브교회는 상가건물의 특징인 낮은 천고 때문에 천정면을 다 철거하였습니다.

노출 천정이 되었고요, 페인트 마감처리 되었습니다. 하지만 천정의 부분적으로 하리가 지나가기 때문에

하리 안쪽의 높은 천장쪽에 조명 바텐을 설치하여 조명을 설치하였습니다.

​

그리고, 조명 사이에 목사님 모니터스피커도 같이 설치가 되었고요.

​

카메라를 사용하신다면 더더욱 특수조명 설치를 고려해 보시기 바랍니다.

​

HD 스위쳐는 국민스위쳐라 불릴만한 루먼텍 VS4 제품이 설치되었습니다.

안정적이고, 빠른 서비스가 강점이죠.

또한 HD-SDI 입력과 출력이 있다는 것도 매우 좋은 점입니다.

HDMI 신호에 비해 HD-SDI 신호가 훨씬 안정적이기 때문입니다.

​

​

올리브교회에서는 카메라는 HD-SDI 입력으로, PC는 HDMI 입력으로 사용하였고요,

HD-SDI 출력은 LED 전광판의 스케일러로, HDMI 출력은 EDID를 지원하는 HDMI 분배기를 통하여

녹화와 서브 모니터로 연결되었습니다.

​

​

LED 전광판스크린은 스케일러에서 전체 해상도를 세팅하고요, 센딩보드와 리시빙카드에서 각 모듈에

필요한 소스를 생성합니다.

​

그리고 자모실 TV와 무대 모니터용 TV 2대에 LED 전광판스크린과 동일한 화면이 나오도록 구성하였습니다.

​

​

전체적인 케이블 배선을 위해 노출마감에 따라 레이스웨이를 직접 설치하였고요,

편리하게 사용하실 수 있도록 방송실 세팅을 마무리하였습니다.

​

​

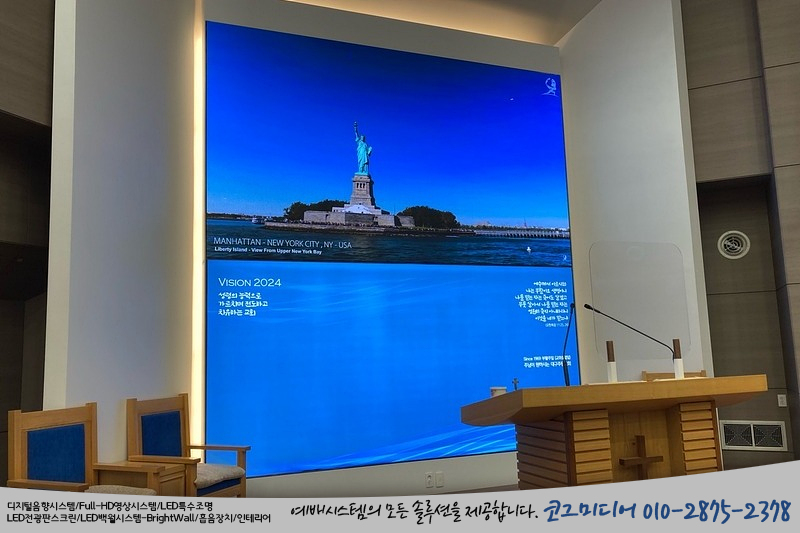

LED 전광판스크린은 P3.0mm 200inch로 설치가 되었습니다.

강대상 쪽 무대의 천고를 거의 채우는 수준이고요,

목사님께서는 LED 전광판스크린 앞에 서셔서 예배를 인도하시네요.

​

아무래도 카메라 영상으로 LED 전광판스크린을 바로 사용하는 것은 모아레 현상을 비켜갈 수 없기에

LED 전광판스크린의 스케일러 입력단자에 HD-SDI 뿐만 아니라 HDMI 신호를 사용하실 수 있도록 설치해 드렸고요,

말씀 전하실 때는 카메라 영상이 아닌, 노트북의 영상을 사용하셔서 예배를 드리시고 계십니다.

​

​

LED 전광판스크린은 예배 중에 전체적인 화면으로 필요한 영상 소스를 사용하시고요,

카메라 영상은 유튜브 송출용으로 사용을 하고 계십니다.

물론, 새롭게 시작하는 교회이지만 이러한 미디어의 활용이 매우 중요하다고 생각하셔서

이러한 시스템을 구성하게 되었습니다.

​

​

코그에서 이러한 사역들을 준비하는데 함께 할 수 있어서 참 감사했던 현장이네요.

추위와 어두움과의 사투였고, 더뎠던 현장이었지만 지난 시간들을 되돌아보면

참 감사했던 하루 하루였던 것 같습니다.

​

예전부터 코그 블로그를 보시면서, 교회를 준비하면서 꼭 코그와 함께 하고 싶으셨다는

목사님의 말씀에 큰 위로와 도전을 받았습니다.

​

올리브교회, 이름이 참 생소했었는데 간판이 달리고 나니, 무릎을 탁 치는 깨달음이 있었습니다.

너도 살고, 나도 사는 All Live 교회네요. 참 좋은 이름인 것 같습니다.

이름에 따라, 날마다 살고, 살리는 놀라운 교회로 세워져 가길 함께 기도합니다.

믿고 맡겨 주셔서, 더욱 감사합니다. 목사님.

​

늘 평안하시고, 사역에 기쁨과 기름부으심이 가득하시길 기도합니다.

올리브교회와 이 땅의 모든 예배자들을 응원합니다. 마라나타.

​

​

​

안녕하세요, 코그미디어입니다.

벌써 5월도 1/3이 지나가고, 날은 점점 더 따스함을 넘어가고 있네요.

그래도 야외 마스크 착용이 해제되어, 조금 더 신선하고 시원한 바람을 맞을 수 있는 것 같아 참 다행이고, 감사한 일입니다.

​

코그 팀원들은 여차여차 해서 모두 코로나를 겪었고, 무사히 잘 지나갔습니다.

항체가 있겠죠^^ 더 열심을 내어 볼 수 있는 좋은 5월입니다.

​

지난 4월은 참 바쁘게 지냈던 것 같습니다.

#대구침산교회 #LED백월시스템 과 #특수조명 설치를 시작으로,

마산에 #스피커 교체작업, 대구에 #LED전광판스크린 과 LED 백월시스템,

청도에 LED 전광판스크린과 LED 백월시스템, #HD영상시스템 과 #음향시스템 보수설비,

그리고, 사무실 근처 교회의 4개 교육부서실 리모델링에 따른 #예배시스템 설치 등.

​

매일 매일이 야근이었네요. 그래도 다행히 이제 모두 큰 일은 마무리하고 어린이날을 중심으로

짧은 휴가를 다녀왔습니다.

내일은 또 포항을 가야하지만 빡빡한 일정은 아닐 것이라는 기대감으로... 오늘은 오랜만에 컴퓨터 앞에 앉았습니다.

이 블로그를 들어오시는 모든 분들도 모두 잘 지내시고 계시죠?

날마다 #기쁨 과 #삶의의미 가 가득가득한 날들 되셨으면 좋겠습니다^^

​

오늘은 가볍게, LED 백월시스템과 LED 특수조명 설치기를 나눠보려고 합니다.

​

LED 백월시스템은 코그미디어에서 새롭게? 시작하는 인테리어적인 장치입니다.

LED 전광판스크린을 설치하고 나면, LED 전광판스크린에서 나오는 밝은 빛 때문에 주변이 어둡게 표현됩니다.

특히 강대상에 서 계신 목사님의 모습 뿐만 아니라, 배경도 어둡죠.

그래서 LED 전광판스크린과 함께 LED 특수조명을 보강해서 설치를 합니다.

​

대구침산교회는 2년 전에 코그미디어에서 LED 전광판스크린과 HD 영상시스템을 설치한 교회이고요,

이번에는 LED 백월시스템과 LED 특수조명을 같이 설치했습니다.

물론, 특수조명은 교회의 리모델링 공사와 함께 #할로겐조명 으로 설치가 되었었는데요,

이번에 모두 #LED특수조명 으로 설치가 되었습니다.

​

​

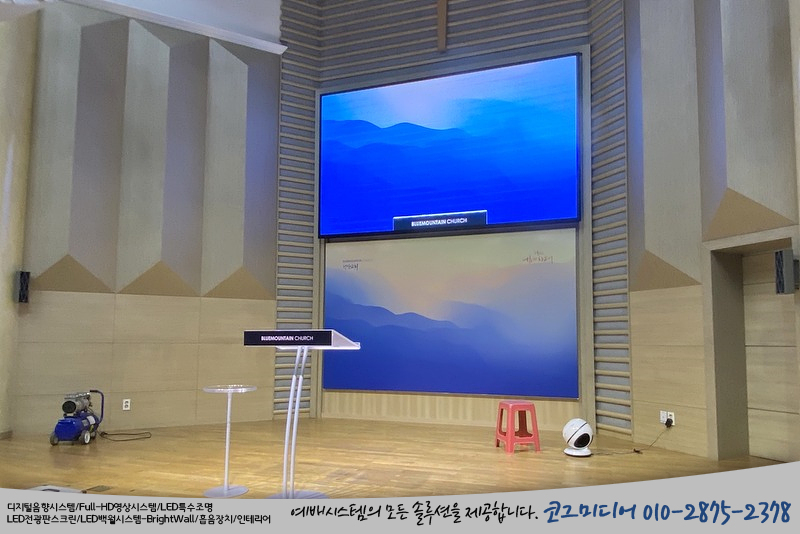

LED 백월시스템은 BrightWall-184wide로 설치가 되었습니다.

LED 전광판스크린의 하단 부분에 기존에 사용하시던 현수막을 대신하는 특수장치이죠.

LED 전광판스크린은 3,360*1,920mm P2.5mm 153inch 제품인데요,

하단에 스크린보다 더 넓은 4,840*1.600mm 사이즈로 설치가 되었습니다.

184inch 제품이고요, LED 전광판보다 넓게 wide 버전으로 설치가 되었습니다.

​

​

#BrightWall 은 단순히 현수막을 부착하는 것이 아니라,

안쪽면에 자유롭게 밝기를 조절할 수 있는 LED Chip을 설치하여 현수막 자체에서 빛을 낼 수 있도록 설치되었습니다.

작년에 #경산동부교회 와 #칠곡중앙교회 에 설치가 되었었는데요, 이제 본격적으로 설치를 진행하고 있습니다.

또한, 현수막 #페브릭 의 #텐션 을 살려 구겨짐이나 주름이 발생하지 않는, 마치 인테리어의 한 부분과 같은 제품이죠.

그래서 이름이 BrightWall입니다. '빛나는 벽' 정도로 이해하시면 좋으실 것 같습니다.

​

​

교회와 같은 곳에서는 어두운 배경을 더욱 아름답고, 집중력을 높이는 장치로 사용할 수 있고요,

기도회와 같은 조명을 어둡게 할 경우, BrightWall 만으로도 충분한 효과를 연출하실 수 있습니다.

이 외에도 BrightWall을 활용할 수 있는 경우는 매우 다양하죠.

​

​

사진상으로 이러한 분위기가 모두 전해드릴 수는 없지만, 전체적인 느낌은 보실 수 있으실 거 같습니다.

핸드폰 카메라로는 잘 표현이 안되어서, 잘 안갖고 다니던 먼지쌓인 DSLR을 챙겨갔습니다^^

그나마 핸드폰 보다는 잘 표현이 된 것 같네요.

​

LED 전광판스크린과 LED 백월시스템 BrightWall은 정말 잘 맞는 짝꿍인것 같지 않으세요?^^

현수막 시안은 교회에서 봄 느낌의 이미지를 요청하셔서 19가지 샘플을 보내드렸습니다.

​

그 중, 11번 이미지로 결정하셨습니다.

BrightWall은 현수막 뒤에서 고른 빛을 내는 시스템이기 때문에 현수막 이미지를 좀 더 어둡게 인쇄하면

더 깊은 이미지의 느낌을 살릴 수 있습니다. 또한 초록색 계열이나 푸른색계열은 카메라에 더욱 효과적인

색상이기도 하죠.

​

BrightWall 전용 #디머 를 통하여 밝기를 방송실에서 쉽게 조절하실 수 있습니다.

​

​

이제 곧 여름이 되며, 푸른 현수막으로 교체하셔서 사용하시는 것도 매우 좋은 방법이 되겠네요^^

BrightWall의 현수막은 코그미디어를 통하여 인쇄 후 실리콘 스트랩 마감된 제품을 택배로 받아보실 수 있으시며,

누구나 쉽게 탈부착 할 수 있습니다.

그동안 정말 많은 분들이 특히 부교역자님들께서 손타카를 열심히 쏘셨지만, 이제 쏘지 아니하시고

손 끝으로 꾹꾹 눌러주시면 주름 없는, 구겨짐 없는, 마치 마감된 벽체를 보시는 것 처럼 깔끔한 이미지를

얻으실 수 있습니다.

테두리 마감도 65mm에 불과해 매우 깔끔한 마감이 가능합니다.

​

물론, 이러한 시스템을 만들기까지 정말 많은 손들이 가기는 하지만,

더욱 정돈되고 편리한 무대배경으로 사용하실 수 있으시다면... 제가 재봉틀을 붙잡겠습니... 음음음...

​

​

정말, 물방울이 생동감이 있는 것 같습니다^^

​

​

앞에서도 말씀드렸지만 BrightWall은 LED 전광판스크린처럼 자체적으로 빛을 내는 장치입니다.

LED 전광판스크린과 함께 빛을 내다 보니, 강대상은 상대적으로 더 어두워 지는 게 물리적인 법칙입니다.

그래서, LED 특수조명이 더더욱 중요해 지죠.

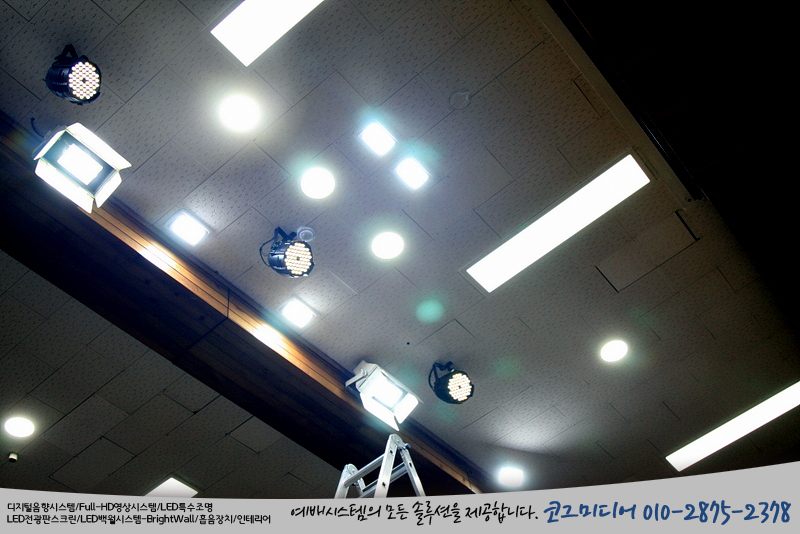

대구침산교회에서는 강대상을 비추는 4,500K #162W #LED파라이트 조명을 총 6개 교체 설치하였습니다.

이러한 장치를 통하여 목사님 얼굴의 어두운 부분을 줄일 수 있고요, 또한 4,500K 색온도를 맞추어

#카메라 에 비추는 얼굴 색을 더욱 자연스럽게 맞출 수 있습니다.

​

​

카메라는 사물을 촬영하는 장치가 아니라, 빛을 찍는 장치이기 때문에 조명은 더더욱 중요한 장치이고요,

또한 적절한 조명의 각도가 매우 중요하죠.

조명의 각도가 너무 높으면 얼굴에 비추는 빛의 방향이 카메라와 너무 차이가 나서 효과가 낮고요,

각도가 너무 낮으면 조명이 시야 안으로 들어와서 눈부심이 너무 심하게 생겨납니다.

카메라의 성능도 중요하지만, 조명의 밝기와 색온도, 각도와 방향 등도 매우 중요한 부분입니다.

​

이러한 특수조명은 #DMX컨트롤러 를 통하여 밝기를 조절할 수 있기 때문에 성도석에 앉아서 보시는 목사님의 얼굴과

카메라에 찍혀서 LED 전광판스크린에 보여주는 화면을 모두 고려하여 조절하실 수 있습니다.

물론, LED 전광판스크린이나 LED TV나 스크리밍을 통한 스마트폰 화면, 그리고 성도님들이 보시는

예배의 현장은 모두 색감이나 밝기의 기준이 다르기 때문에 모두 동일하게 맞출 수는 없지만

여러가지 테스트를 통하여 주어진 환경에서 나은 결과물들을 만들어 갈 수 있습니다.

물론, 코그도 많은 테스트를 하지만 쉽게 결과물이 나오지는 않지만 노력하고 있습니다.

​

​

그동안 수고한 조명들은 램프의 수명이 다 한 경우도 있고,

또한 높은 발열로 인하여 조명의 하우징이 변색되는 경우도 있습니다.

이에 반하여 LED 특수조명은 고른 밝기를 제공하며, 긴 수명과 낮은 발열로 더욱 안정적으로 사용하실 수 있죠.

​

기존 무대 조명용 바튼은 그대로 사용을 하였고요,

바튼 위에 총 22개의 파라이트와 1개의 LED 엘립소이드를 설치하였습니다.

LED 엘립소이드는 강대상용이 아니라, 특별한 행사시 사회자를 비추는 용도로 설치가 되었네요.

이 외에도 천정면에 강대상용 6개, 성가대석용 2개(바튼에 4개), 악기팀용 1개(바튼에 1개) 등 총 31개의 파라이트가 설치되었습니다.

​

​

총 2일간 진행되었던 일정 가운데 방송실 담당 집사님께서 매끼마다 식사를, 그리고 때마다 #피자 를 쏘셔서 너무 감사하고,

죄송한 마음입니다. 이런 현장들은.,. 저희도 인간인지라. 더더욱 꼼꼼하게 작업을 할 수 밖에 없습니다.

사람은 감정에 휩쓸리잖아요ㅜㅜ

​

알볼* 피자입니다. 이틀동안 다른 메뉴로... 일꾼들을 섬겨주셔서 감사합니다.

​

뭐 이런 거 안주신다고 최선을 다하지 않는 것은 아니지만, 이런 현장에서는 최선 + 알파가 있죠.

기존 DMX 컨트롤러가 채널이 부족해서.. 최신형 256채널 DMX 컨트롤러로 교체해 드렸습니다.

필요한 만큼 채널을 배분하여 각각 조절하실 수 있도록 잘 마무리 해 드렸습니다.

​

​

요즘 이러한 LED 백월시스템과 함께 여러가지를 시도해 보고 있습니다.

어쩔 수 없이 목작업이 동반되는 현장들이 계속되고 있고요,

테이블쏘와 원형톱 등 목공구도 같이 현장에 갖고 가는 아이러니가 계속 발생되고 있네요.

하지만 이러한 수고로 또 하나의 현장들이 마감되어 가는 것을 볼 때, 참 감사한 마음입니다.

코그가 그래도 이러한 일들로 달려 갈 수 있으니까요.

​

​

코그미디어가 항상 정확한 답을 갖고 있는 것은 아닙니다.

우리도 끊임없이 고민하고, 답을 향해 달려가야죠.

​

예배시스템에 해결되지 않는 어려움이 있으시다면.

또한 좋은 방안들이 있으시면 언제든지 코그에 문의주세요.

함께 고민하고, 더 나은 방법들을 배우고 찾아 가겠습니다.

​

​

여름을 기다리는 5월. 날마다 날씨만큼이나 행복하시고요,

성경에서 말씀하시는 것처럼 더더욱 삶에 기쁨이 넘쳐나시길 기도합니다.^^

​

고맙습니다^^

​

#예배시스템 #코그미디어

​

​

안녕하세요., 코그미디어입니다^^

​

봄을 기다리던, 지난 2월에 설치했던 #LED전광판스크린 설치기를 나눠봅니다.

​

​

​

LED 전광판스크린은 설치도 중요하고, 서비스도 중요한 품목 중에 하나입니다.

이 녀석은 모듈을 직접 설치하는 반제품이기 때문에 어떻게 설치되느냐가 매우 중요하고요,

동시에 추후 발생되는 A/S를 어떻게 처리하는가가 관건이죠.

​

​

코그미디어에서는 일단 좋은 #모듈 로 좋은 제품을 만들고 있습니다.

바로 #KC인증 을 받은 제품이라는 거죠. KC 인증은 이 제품은 검수되었다는 뜻이죠.

안전, 보건, 환결, 품질 등의 법정 강제인증제도를 단일화 한, 국가인증통합마크입니다.

'Korea Certification mark' 이죠.

특히 전기를 사용하는 제품은 반드시 KC 인증을 받아야 하는데요,

아쉽게도 이러한 절차와 인증없이 무차별적으로 수입되는 제품들이 너무나도 많습니다.

LED 전광판스크린은 큰 전기를 사용해야 하는 제품임에도 불구하고 말이죠.

​

코그 블로그를 보고, 중국의 LED 모듈제조사의 영업팀에서 카톡으로 제품을 좀 써달라는 연락이 자주 옵니다.

금액을 보면, 정말 놀랄 금액이죠. 어떤 날은 아침, 저녁에 카톡을 주시네요.

이제 그만 주셔도 됩니다.

저희는 저희가 서비스 할꺼니까, 저희가 알아서 할께요^^

​

​

어쨋던 서비스는 우리가 해야 하니까, 좋은 제품을 잘 설치하는 게 코그의 '마음 단도리'입니다.

전기케이블과 데이터케이블도, 모듈을 붙이는 방법도, 그리고 인테리어적인 마감까지

모두 코그의 마음가짐입니다.

​

영신교회는 P2.5mm 144inch 제품으로 설치가 되었습니다.

예배당의 인테리어 벽체의 형태를 그대로 살리기 위해서 144inch 제품으로 설계되었습니다.

일반적으로 P2.5mm는 153inch 제품으로 설치가 많이 됩니다.

153inch 제품은 3*3으로 제작된 프레임이 가로로 7개, 세로로 4개가 부착이 됩니다.

1개의 모듈이 가로 세로 160mm니까,

160(모듈 가로 사이즈)*3(프레임에 부착되는 가로 모듈 수)*7(프레임 가로 수)=3,360mm 가 가로의 크기가 되고요,

세로는

160(모듈 세로 사이즈)*3(프레임에 부착되는 세로 모듈 수)*4(프레임 세로 수)=1.920mm가 세로의 크기가 됩니다.

​

이런 구성이죠. 굵은 테두리는 프레임을, 얇은 테두리는 모듈을 나타내고요,

각 모듈은 160*160mm의 크기를 갖습니다.

​

그런데 현장의 상황마다 필요한 사이즈가 다 다르죠. 그래서 프레임 단위의 480mm 크기로 사이즈를 맞추면

구현할 수 있는 크기나 비율이 잘 안 맞습니다.

​

​

그래서... 이러한 특별한 프레임이 필요한 거죠.

상황에 따라 3*3 프레임이 아닌, 2*3, 3*2, 2*2 등의 프레임을 사용하면

480mm 단위의 크기가 아닌, 160mm 단위로 조절할 수 있습니다.

​

실제적으로 영신교회에 설치된 P2.5mm 144inch는 3,200*1,760mm의 사이즈로 설치되었습니다.

완벽한 16:9 비율은 아니지만, 최대한 근접한 비율로 설치가 되었고요,

교회에 필요한 사이즈로 설치가 되었습니다.

​

모듈의 구성도는 아래와 같습니다.

모듈 기준으로, 20*11개의 모듈을 갖습니다.

그래서 제일 상단에는 2*2, 혹은 3*2의 프레임이,

그리고 좌측에는 2*3의 프레임이 사용되었습니다.

​

코그미디어에서는 이러한 변형된 형태의 프레임도 이음새가 발생하지 않도록 설치하기 때문에

전체가 1개의 화면처럼 보실 수 있으시죠.

​

P2.5mm 144inch 스크린은 3,200*1,760mm의 화면 사이즈를 제공하고요,

1,280*704의 해상도를 제공합니다.

​

​

특히 테두리(베젤) 없이, 반 매립으로 시공된 영신교회는 더더욱 깔끔하고 깨끗한 전광판스크린이 완성되었습니다.

이 일을 위해 직접 인테리어 작업을 해주신 장로님과 도와주신 교회와 목사님께 감사의 마음을 전합니다.

​

흐릿한 프로젝터에서, 이제 더욱 선명하고 밝은 화면을 제공하는 LED 전광판스크린도

코그미디어를 통하여 더욱 교회에 적합한 사이즈로 구성하실 수 있습니다.

​

이번 주간은 고난주간인데요, 부활주일을 앞두고 대구에 있는 교회에 P2.5mm 167inch 제품이 설치됩니다.

그리고 다음주간은 청도에 있는 교회에 P2.5mm 171inch 제품이 설치되는데요,

LED 전광판스크린 설치를 직접 확인하시고 싶으시면 연락주시면 안내 해 드리겠습니다.

이 두곳도 모두, 변형된 프레임을 같이 사용해서 설치가 되고요,

코그미디어에서 새롭게 시작하는 LED 백월시스템도 같이 도입이 됩니다.

​

​

코그미디어는 예배미디어의 모든 솔루션을 직접 제공하고 있습니다.

예배시스템의 어려움이 있으시면, 코그미디어에 문의주세요.

​
