2023 Spring - CAUG 1Day School 이야기

안녕하세요. 코그입니다^^

지난 토요일, 부활절 전날 진행되었던 코그 원데이스쿨... 지나치게 빨랐던 현장 이야기를 나눠봅니다^^

그동안 코그는 보통 3일 혹은 4일간 진행되었던 예배사역자학교를 많이 했었죠.

코로나를 지나면서 만나서 함께 사역을 나누고, 교육을 하던 일들이 멈추었었고,

다행히 올초, 좋은 장소를 얻게 되어서 원데이스쿨을 기획하게 되었습니다.

어쩌면, 코그의 입장에서는 사무실을 시작하는 작은 의미를 담고 싶기도 했고요^^

원래는 3월 마지막 토요일을 준비했었지만

도무지 사무실 정리가 마무리되지 못해서 부득이 부활절 전날로 연기되었습니다.

그래도 많은 분들이 신청해 주시고, 찾아오셔서 많은 분들과 행복한 이야기들을 많이 나누었습니다.

저는 특히 사역을 나누는 이러한 코그의 일들이 참 행복한 것 같습니다.

이 일을 준비하면서 함께 뛰어 준 팀원들이 있어서 더 힘이나고 많은 준비를 하였던 것 같네요.

총 26분의 예배사역자들께서 바쁜 토요일...에 오셨고요,

10시부터 강의였는데 9시에 이미 2분이나 오셔서 저희를 기다리고 계셨네요.

저는 9시까지 가기로 했는데, 커피포트를 집에 두고 오는 바람에...ㅎㅎ

늦었다는 이야기죠. 핑계거리가 있다는 것은... ㅜㅜ

9시 4분에 도착했는데 이미 2분이 오셔서 제가 너무 놀랐습니다. 죄송하기도 하고.

오랜만에 코그가 제일 잘 하는 일을 하는 날이었는데 4분이나 지각을 하다니...ㅜㅜ

어쨋던 9시 30분부터 접수였는데요, 미리 만들어 두었던 명찰들이 금방 주인님들을 찾아 가게 되었고요,

문과장님의 인사로 원데이스쿨을 시작하였습니다.

이번 원데이스쿨은 단순히 믹서의 사용법을 익히는 교육이 아니었고요,

음향의 전반적인 이야기들을 나누고, 사역을 나누는 시간이었습니다.

물론, 엄청나게 짧은 일정 때문에 많은 것들을 만져보고 실습해 보지는 못했지만

핵심적인 내용들을 집중적으로 훑어 보는 시간이 되었던 것 같습니다.

코그는 이러한 일들을 통해서, 원데이스쿨을 오셨다고 놀라운 실력의 변화들이 있을거라는

기대는 하지 않습니다.

단지, 섬기는 사역들 위에 작은 디딤돌 하나 놓는다는 생각으로 이 사역들을 진행하고 있는데요,

특히 사운드체크의 필요성이나 게인 스트럭처나 HPF 같은 실전 노하우들을 함께 나누었습니다.

다만 아쉽게도 함께 실습을 하지 못했다는 아쉬움이 크긴 하네요.

그래도 참 잘 왔다고, 좋은 시간이었다고 말씀해 주셔서 너무 너무 큰 힘과 은혜가 되었던 시간입니다.

여러 의견들을 모아서, 다음에는 2Days School로 준비를 하려고 합니다.

특히 음향은 익숙해 지는데 까지 시간이 걸리는 분야죠.

특히 찬양팀과 함께하는 음향교육은 더더욱 그럴겁니다.

익숙하지 않은 용어들이 많아서 더더욱 그런데요, 용어와 의도를 이해하시면

모두들 충분히 더 좋은 결과물들을 만들어 낼 수 있겠죠.

나눔 시간에 함께 나누었던 자신의 일을 돌볼 뿐더러, 남의 일을 돌보아 기쁨을 충만케 하라는

빌립보서 2:4 말씀을 따라 자신의 소명과 서로의 소명을 인정하고, 이해하고, 서로 돌아본다면

더더욱 놀라운 팀웍이 세워지리라 생각해 봅니다.

우리의 시간은 짧았지만 같이 사역을 나누는 기회들이 잦아진다면

분명 우리들의 예배는 더욱 흥왕케 되겠죠.

이것이 코그의 소명입니다.

늦은 시간, 보너스 강의로 진행되었던 케이블 제작실습까지 참석하신 분들은 토요일 저녁이

되어서야 귀가하시게 되었지만

모든 분들이 함께 시간을 나누고, 마음을 나누었던 귀한 원데이스쿨이었던 것 같네요.

오셔서 함께 이 일들을 나누어 주신 모든 분들께 감사드리고요,

이 일을 함께 세워간 우리 팀원들에게도 감사의 마음을 전합니다.

그리고, 이 모든 일에 홀로 영광받으시고 찬송받으실 우리 하나님께,

그리고 부활의 첫 열매 되신 우리 예수님께 모든 영광과 감사를 올려 드립니다.

주님 다시 오실 그 날까지, 코그는 계속 달려가렵니다.

마라나타. 주 예수여 어서 오시옵소서.

CAUG 1Day School - Class Curriculum (2023. 4. 8)

Class 1 - 소리에 대한 이해 - 서성택 코그지기

Class 2 - 음향장비에 대한 이해 - 박연우 간사

나눔 - 빌2:4 - 서성택 코그지기

Class 3 - 믹싱콘솔 사용법 - 서성택 코그지기

Class 4 - 밸런스와 하모니 - 서성택 코그지기

Class 5 - 찬양팀 운영과 - 이형우 목사

보너스 강의 - 케이블 제작 - 문종원 간사

ps) 6월말 찬양팀과 함께하는 음향세미나 투데이즈스쿨을 준비하려고 합니다(아마, 금토가 되지 않을까 싶네요).

어쩌면, 이번 원데이스쿨에 오셨던 분들에게는 실습을 겸한 복습의 시간이 될 거 같고요,

실습이 아쉬웠던 만큼, 등록비의 할인을 적용할 계획입니다.

그 외에, 자막기 교육이나 찬양팀 밴드 교육도 계획 중에 있습니다.

혹시 그 외에 필요한 교육이 있으시면 댓글 남겨주시면 좋은 강사분들을 섭외해서

좋은 시간을 만들어 가겠습니다.

코그 동명사무실은 그렇게 사용하려고 준비했거든요.

많은 만남들이, 많은 나눔들이 우리에게 가득하길 기도하며 세워갑니다.

코그커뮤니티

CAUG Community

LED 특수조명 설치기

안녕하세요. 코그시스템입니다.

오늘은 LED 특수조명에 관한 이야기를 나눠 보려고 합니다.

특수조명은 음향이나 영상시스템, LED 전광판스크린에 비해 중요도가 낮다고 생각하시는 분들이

많으신 것 같습니다.

컨설팅을 해 보면, 견적의 규모에서 큰 비중을 차지하는 것은 아니지만

가장 먼저 제외하면 안 되냐는 이야기가 나오는 것이 특수조명입니다.

천정에 설치하는 다운라이트가 있는데 굳이 특수조명이 필요한가라는 질문이 대부분이죠.

하지만, 실제적으로 시스템을 설치하고 운용하다 보면 가장 아쉬운 부분이 특수조명일

경우가 많이 있습니다.

이러한 특수조명은 실내 밝기나 자연채광의 범주에 해당하지는 않는 것이죠.

특히 요즘은 LED 전광판스크린을 많이 설치하시는데, LED 전광판스크린은 자체로 빛을

내는 장치이죠. 그래서 더더욱 역광의 형태가 자연스럽게 연출됩니다.

전광판스크린은 밝아졌는데, 왜 사람의 얼굴을 더 어둡냐는 거죠.

이러한 현상들은 기계의 세팅이나 카메라의 조정으로 해결할 수 없는 '물리적인' 현상입니다.

물리적인 현상들은 기계로 인위적으로 조절할 수 있는 범위가 아니죠.

따라서 자연스러운 화면을 구성하기 위해서는, 물리적인 현상을 따라가는 것이 제일 좋은 방법입니다.

특수조명은 이러한 빛의 물리현상을 따라가는 방법이죠.

천정에서 내려오는 다운라이트는 공간을 밝게 만들 수는 있지만,

카메라가 찍거나, 성도들의 시각에서는 그림자와 상대적인 어두움만 비춰집니다.

특히, 강대상 위의 조명이 너무 밝으면, 머리카락이나 코 밑의 그림자가 더욱 짙어 질 뿐이죠.

따라서 카메라나 성도들의 시각에 더욱 자연스러운 각도에서의 조명이 더더욱 필요합니다.

그렇다고, 카메라 옆에 조명을 설치할 수는 없지요.

목사님의 눈도 매우 소중하니까요.

천정 조명으로 전체적인 조도를 밝혔다면, 강대상이나 무대에 적합한 특수조명이 필요합니다.

이러한 특수조명에는 몇가지 중요한 포인트가 있습니다.

1) 충분한 밝기를 제공할 수 있는 조명이 있는가.

2) 눈에 너무 부시지 않으면서 얼굴을 밝게 하는 위치와 각도가 적절히 설치되었는가.

3) 조명의 밝기를 세밀하게 조절할 수 있는가.

4) 카메라에 비치는 영상의 색감이 적합한가.

코그시스템은 이러한 조명의 역활에 따라 적절한 조명을 설치하고 있습니다.

물론, 이 외에도 조명바텐을 고정으로 설치할 것인지, 엘리베이션 장치를 쓸 것인지도 중요한 부분이지만

앞서 말씀드린 1-4)번 보다는 조금 미룰 수 있는 고민거리인 것 같습니다.

엘리베이션 장치가 설치하는 입장에서는 매우 효과적인 방법이지만

무거운 무게를 버티는 견고한 바텐을 설치하는 것은 조명 이상의 비용이 발생하기 때문에

현장의 상황에 적합한 결정이 중요하겠죠.

몇몇 조명 설치 사례를 나눠보겠습니다.

작년 성탄절에 설치된 대구 대봉제일교회 LED 특수조명입니다.

대봉제일교회는 3년 전에 본당 리모델링을 하면서, 코그에서 예배시스템 전체를 설치했던 교회입니다.

강대상 조명을 설치하지 않으셨는데, 성탄절을 앞두고 조명을 설치하셨습니다.

조명은 고정형 바텐으로 설치가 되었고요, 그래서 중층 위에 레이저 레벨기를 설치하고,

3포인트로 걸었던 바텐의 수평을 정확히 잡아서 설치했습니다.

전동 엘리베이션 장치는 바텐이 내려와 있을 때 수평을 잡으면 되지만

고정형 바텐은 최종 고정위치에서 정확한 수평을 봐야 하죠.

강대상 조명은 바텐없이, 천정에 바로 설치가 되었습니다.

강대상 조명과 무대 조명의 위치가 다른 이유는, 비추는 공간의 위치가 다르기 때문이죠.

바텐 1개로 강대상과 무대를 모두 비추기에는 위치적으로 좀 어려운 부분들이 있습니다.

강대상 파라이트 3개, 무대 파라이트 12개가 설치되었고요,

공연을 위한 RGB 조명이 3개 설치되었습니다.

예전에 사용하던 할로겐 조명은 전기를 많이 먹는 녀석이었죠.

그래서 심한 경우, 음향시스템에 노이즈를 유발하기도 했었습니다.

하지만 LED 파라이트는 적은 전기를 먹고, 많은 일을 하죠.

특히 코그에서 사용하는 파라이트는 4500K 색온도의 웜화이트 조명이고요,

개당 최대 162W의 전기를 소모합니다.

그래서 총 18개의 조명을 최대밝기로 사용하셔도 15A 이내의 전기로 해결하실 수 있습니다.

일반적으로 사용하는 벽콘센트가 220V 16A이기 때문에 계산상으로 모든 특수조명을 벽 전기를 사용해도 되지만

특히 전기적인 부분이기 때문에 더욱 안정적으로, 그리고 충분한 여유를 두고 설치하는 것이 중요하죠.

LED 특수조명은 배전반의 차단기에 직접 연결하는 것이 좋습니다.

대봉제일교회에는 차단기에 마그네틱스위치를 연결해서, 방송실에서 전체 조명 전원을 제어하실 수 있도록

설치해 드렸고요, 총 18개의 조명에 연결되는 DMX 시그널의 안정적인 통신을 위하여

천정 안에 DMX 시그널 분배기를 같이 설치했습니다. 물론, 이 전기도 마그네틱 스위치로 ON/OFF 되도록

설치되어 있습니다.

조명을 설치하기 전에는 물과 같은 색의 공간이 포도주 같은 색으로 변했네요.

특히 카메라는 사물을 찍는 장치가 아니라, 빛을 그리는 장치이기 때문에 이러한 조명에 따른 변화는

매우 다이내믹합니다.

조명의 유무는 매우 큰 차이가 있죠.

교회에서도, 목사님께서도 매우 만족하시고 더 좋은 영상과 색감으로 예배드릴 수 있게 되었습니다.

이번에는 작년 가을에 설치되었던 의왕 평안교회 LED 특수조명입니다.

의왕 평안교회는 교회를 이전하면서 예배시스템 설비를 코그에 맡겨 주셨습니다.

이전하시기 전의 교회에 HD 영상시스템을 코그에서 설치했었는데요,

교회를 이전하시면서 음향시스템과 HD 영상시스템, LED 특수조명을 코그에 맡겨 주셨죠.

2년 정도 지나면서 변한 것은, 코그에서 설치해 드렸던 스크린 대신, LED TV로 변경을 하셨네요.

LED 특수조명을 추가하는 작업을 또 다시 요청하셔서 의왕에 가서 작업을 하고 내려왔습니다.

기존에 사용하시던 무대를 조금 더 확장하셔서 더 많은 조명이 필요하셨습니다.

총 10개의 파라이트를 추가적으로 설치했고요, 오랜만에 올라간 김에 다른 장비들도 점검하고,

수리가 필요한 순차전원기 등도 같이 정비해 드렸습니다.

이 곳은 천정 안이 매우 높은 구조로 되어 있어서

추가된 일부 조명은 바텐없이 천정면에 설치가 되었는데요,

M바 구조의 천정 안쪽면에 나무로 구조를 덧대어 단단하게 고정 설치하였습니다.

전체적인 조명의 구성도 새로 세팅해 드렸고요,

특히 넓어진 무대를 더욱 화사하게 비추게 되었네요.

코그와 먼 거리에 있는 교회이지만, 꾸준히 예배시스템을 코그에서 관리하고 있고요,

특별히 방송실 집사님께서 많이 신경 써 주시고, 많은 부분들을 해결 해 주셔서 너무 너무 감사를 드립니다.

조명은 있으면 정말 좋고요, 많을수록 더 진가가 나타납니다.

이러한 조명들을 밝기를 세밀하게 조절할 수 있기 때문에 필요한 만큼 세팅해서 사용하실 수 있습니다.

전체의 조명을 하나로 묶어서 세팅하실 수도 있고요,

다르게 혹은, 그룹으로 묶어서 사용하는 것도 얼마든지 가능하죠.

코그시스템에서는 박연우과장이 조명을 담당하고 있습니다.

그래서 별명이... 라이트박이죠.

조명에 관한 부분은 라이트박님께서 연락주시면 가장 빠르고 정확한 답을 얻으실 수 있습니다.

010-791삼-131구 입니다. 장난 전화는 사절입니다.ㅎ

그리고, 지난 달에 설치한 대구 부광교회 이야기입니다.

부광교회에 특수조명이 고장난 부분이 많아서, 전체 조명을 점검하고 교체, 재세팅하는 작업을 진행하였습니다.

전체 조명 중에서, 고장난 조명이 17개네요.

그중 2개는 그나마 사용할 수 있는 상황이어서, 15개를 교체하였습니다.

동일한 162 파라이트로 설치하였고요, 천정이 높아서 목사님을 비추는 조명을 더 조정하였습니다.

2개의 바텐으로 목사님과 무대, 성가대석을 비추었는데요

15개의 조명을 교체 설치하면서, 전체적인 조명의 상태를 점검하였습니다.

특히 케이블의 문제점이 있어서, 방송실의 조명 컨트롤러와 케이블을 체크,

정상적으로 사용하실 수 있도록 조치 해 드렸습니다.

그동안 조금씩 조명이 고장이 나면서 무대가 점점 어두어 졌는데요,

새로운 광명을 얻게 되었네요.

바쁜 일정 때문에 급하게 진행되었던 작업인데요,

라이트박과장님이 잘 마무리 해 주셨습니다.

요즘은 예배시스템을 설치해 보면

가장 만족도가 높은 부분이 LED 전광판스크린인 것 같습니다.

그리고, 특히 LED 특수조명도 만족도가 매우 높으시네요.

어두운 무대에 어두운 색감에서 광명을 얻는 것, 바로 특수조명입니다.

이러한 고민이 있으시면 코그로 연락주시면 좋은 답을 드리도록 최선을 다하겠습니다.

고난주간, 내일이 성 금요일이네요.

우리를 위하여 기꺼이 목숨마저 주신 예수님을 깊이 생각하는 남은 주간 되셨으면 좋겠습니다.

평안하세요^^



천안) HD 영상시스템과 LED 전광판스크린 설치기

안녕하세요. 코그입니다.

코그는 요즘 많은 변화를 꾀하고 있습니다.

사업장을 옮기면서 쇼룸과 강의실을 만들고 있고요,

그 첫 강의로 코그 1Day School을 준비하고 있습니다. 바로 이번 주 토요일이죠.

이제 거의 마무리가 되고, 조금씩 다듬어 가고 있습니다.

오늘... 코그팀원들과 강의실 준비를 마무리했습니다^^

오랜만에 컴퓨터 앞에 앉습니다.

오늘은 지난 가을에 진행했었던 천안 프로젝트 이야기를 나눠보려고 합니다.

멀리, 천안에서 진행되었던 LED 전광판스크린과 HD 영상시스템입니다.

HD 영상시스템은 카메라와 스위쳐, 그리고 출력장치들을 제어하는 역활을 하죠.

그 중심에는 언제나 스위쳐가 있고요,

그 앞으로 카메라나 PC와 같은 소스 입력장치들이 있습니다.

천안에서 진행되었던 프로젝트에도 코그에서 늘 설치하는 PUR HD-20 카메라가 설치되었습니다.

흰색에 예쁜 모양도 좋지만, 화질도 좋습니다.

물론, 더 좋은 제품들도 많이 있지만 흔히들 말씀하시는 가성비 좋은 카메라죠.

전용 브라켓도 있어서, 설치가 더욱 깔끔하고 단단하게 고정이 됩니다.

서브카메라는 벽돌 벽체에 전용브라켓으로 설치가 되었고요,

메인카메라는 기존의 카메라 브라켓을 탈거하고, 중층 하단의 단단하게 고정된 MDF 마감에

하단 브라켓으로 단단히 고정하였습니다.

전용브라켓이나 하단브라켓으로 카메라를 아래 방향으로 설치 할 수 있고요,

카메라의 이미지 FLIP 기능으로 화면을 바로 사용하실 수 있습니다.

스위쳐는 국민스위쳐라 불릴만큼 많이 사용되는 LUMANTEK VS4입니다.

가격대가 조금 오르긴 했지만 사용하기 괜찮고, 필요한 기능들이 모두 있는

안정성 높은 제품입니다. 멀티뷰와 송출 사운드 레벨까지 깔끔하게 잘 정리되어 있습니다.

교회에서는 예배의 실시간 상황을 프로세싱하는 상황이기 때문에 발열이 적은 제품과

안정성이 높은 제품이 꼭 필요하죠. 내구성도 중요하고요.

이럴 때 사용해야 하는 제품이 바로 VS4가 아닐까 싶네요.

1번과 2번 입력에는 카메라 소스가, 3번 입력은 강대상에서 사용하실 수 있는 노트북 입력소스,

4번은 방송부스에서 사용하는 PC 소스가 입력되었습니다.

강대상 노트북 입력소스는 강대상 바닥에 HDMI 리피터 제품이 설치가 되었고요,

방송부스에서 사용하는 순차전원기의 전기를 공급받아 설치되었습니다.

무대 바닥의 전기도 순차전원기가 컨트롤 하는 방법이죠.

UTP 케이블을 매설할 때, 전기케이블도 같이 매설하면 어렵지 않은 작업입니다.

하지만, 교회에서 사용하실 때는 이러한 어렵지 않은 작업들이 내구성과 안정성, 편의성을 제공해 줍니다.

코그는 이러한 세밀한 작업들을 항상 염두에 두고 작업을 진행하고 있죠.

방송부스에서 사용하는 컴퓨터는 파워포인트를 통하여 PC 화면을 송출할 수도 있고요,

스위쳐의 크로마키 기능을 통하여 실시간 자막 기능도 같이 사용하실 수 있습니다.

하드웨어 자막기는 아니지만, 누구나 쉽게 자막을 만들고, 송출할 수 있는 쉬운 사용법이 매력적입니다.

물론, 더 적극적인 자막기능이 필요하시다면 하드웨어 자막기를 사용하시는 것을 추천하여 드리고요,

예배를 돕는 깔끔한 자막이 필요하시다면 이러한 크로마키 자막기능도 매우 훌륭합니다.

사실, 이러한 장비의 문제보다는 자막이나 화면구성, 구조 이러한 부분에 다양한 아이디어와 재치를

갖추는 것도 매우 중요한 부분이겠죠.

하드웨어는 비용을 지불함으로 해결하실 수 있고요,

소프트웨어는 끊임없는 고민과 창의적인 아이디어로 더 나은 결과를 얻으실 수 있습니다.

스위쳐를 거쳐, LED 전광판스크린과 TV 중계, 녹화 및 스트리밍 등의 디스플레이가 연결되었습니다.

LED 전광판스크린은 VS4 스위쳐의 HD-SDI 출력으로 스케일러에 연결이 되었고요,

나머지 장치들은 HDMI 분배기를 통하여 설치되었습니다.

특히 TV와 같은 디스플레이들은 UTP 케이블을 이용해서 연결이 되었는데요,

1층 예배실과 지하 예배실 등에도 동일한 방법으로 연결되었습니다.

HDMI 케이블을 UTP 케이블로 전송하는 방법은 스위칭허브를 통하여 쉽게 분배할 수 있다는 장점이 있고요,

케이블의 길이가 길어도 충분히 안정적인 소스를 전송할 수 있습니다.

NEXT 100HDC 장치로 HDMI를 UTP 케이블로 변환하고요, 스위칭허브를 통해 분배가 됩니다.

SW1600 mini 스위칭허브를 사용했기 때문에 최대 15대까지 분배가 이 장치로 해결이 됩니다.

그리고 디스플레이 장치 앞에서 다시 UTP 시그널을 HDMI로 변환해서 TV나 프로젝터에 연결이 됩니다.

HDMI 케이블은 꽂으면 바로 사용하실 수 있다는 장점이 있지만

다른 기기들과의 트러블이 발생할 확률도 있고요,

장거리 케이블의 비용이나 커넥터 파손시 전체 케이블을 교체해야 하는 불편함도 있습니다.

거리가 짧거나 배선이 쉬우면 HDMI로 바로 연결하시는 것이 제일 간편합니다.

여러 현장의 상황에 맞는 방법을 선택하는 것이 중요합니다.

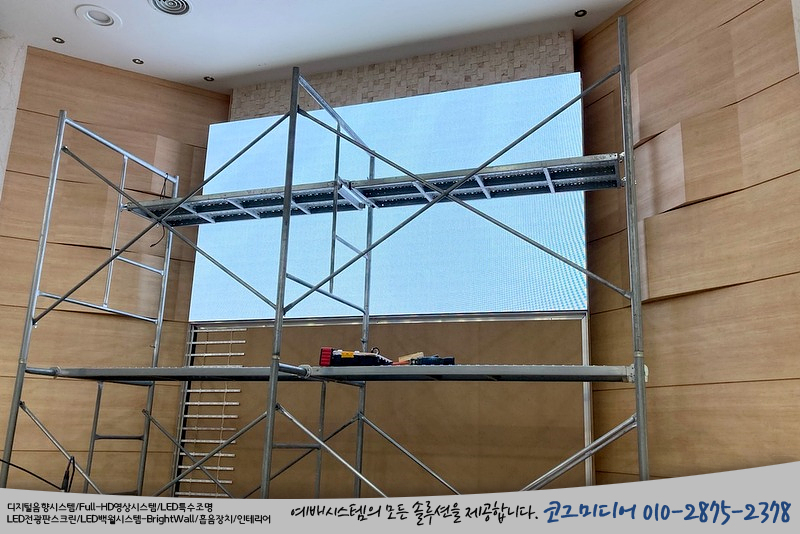

LED 전광판스크린은 P2.5mm 144inch 제품이 설치되었습니다.

스크린의 전체 사이즈는 3,200*1,760mm이고요, 해상도는 1,280*704pixel입니다.

코그에서는 프레임단위(480mm)의 설치 뿐만 아니라, 모듈단위(160mm)의 설치가 가능하기 때문에

교회의 상황에 가장 좋은 사이즈로 설치가 가능합니다.

스케일러는 MAGIMAGE LED-550D 제품이 설치되었고요, MCTRL600 센딩보드가 사용되었습니다.

이곳 현장에서도 교회의 구조에 따라 가장 적절한 사이즈로 설치가 되었습니다.

또한, LED 전광판스크린의 좌우측면 벽체에 브라이트월이 같이 설치가 되었습니다.

설치된 위치가 높아 브라이트월 사용이 쉽지 않은 상황이었지만

브라이트월이 갖고 있는 장점들 때문에 LED 전광판스크린과 같이 설치가 되었습니다.

브라이트월은 LED 조명형 현수막이고요, 현수막에 실리콘 스트립 마감처리가 되어 있어서

프레임에 쉽게 부착이 가능합니다. 물론, 원단의 텐션을 이용하여 설치하기 떄문에

주름이 발생하지 않고, LED의 밝기를 방송부스에서 조절할 수 있는 장점이 있죠.

2개의 브라이트월이 설치가 되었고요, 방송부스에서 노브형태로 밝기를 조절하실 수 있습니다.

안정적으로 사용하실 수 있도록 2.5SQ 굵은 전기케이블로 설치해 드렸습니다.

LED 전광판스크린 뿐만 아니라 브라이트월까지 설치하고 나니, 강대상의 이미지가

많이 바뀌었습니다.

더욱 선명하고 밝은 시야성 좋은 LED 전광판 뿐만 아니라 행사나 교회의 표어를 표현할 수 있는

브라이트월이 더욱 집중도를 높일 수 있습니다.

LED 특수조명은 잘 설치가 되어 있네요.

전동바튼도 같이 설치가 되어 있어서, 조명의 각도를 조금 수정했고요

카메라의 색감도 부목사님께서 직접 손을 보셔서 더 좋은 화질과 색감을 찾으셨네요.

강대상이나 배경의 색감도 카메라의 영상에 영향을 미치기 때문에

조명과 같이 고민해야 할 부분이기도 하죠.

모든 작업이 끝나고 대구로 내려왔다가, 2주 후에 다시 올라갔습니다.

조금 미흡했던 부분들, 교회에서 사용하시면서 수정하고 싶으셨던 부분들을 정리해 드렸고요,

저희가 미쳐 마무리하지 못했던 케이블정리를 부목사님께서 깨끗이 해 놓으셨네요.

방송부스가 예배실 앞쪽에 있는데 공간이 좀 협소해서 작업 테이블을 설치해서

음향믹서를 옮겼는데요, 그에 따른 케이블까지 모두 깔끔하게 정리를 해 주셨네요.

저희가 해야 할 일을 직접 해 주셔서 죄송하고, 감사드립니다.

최근 코그는 프로젝트를 진행할 때, 일주일 안에 1차 정리를 해 드리고요,

2주 정도 지나서 다시 방문하는 방식으로 진행하고 있습니다.

1,2주 사용해 보시면 수정보완하실 부분들이 보이기 때문이죠.

코그는 이러한 모든 작업들이 예배에 더욱 도움이 된다면

기꺼이 이 일들을 진행하고 있습니다.

이번주가 고난주간인데요, 우리 예수님께서도 기꺼이 우리를 위해 오셨고

기꺼이 그 십자가의 고난을 감당하셨으니까요.

코그도 부족하지만 우리의 일들을, 우리의 사명들을 잘 지켜가도록 하겠습니다.

예배시스템에 어려움과 불편함이 있으시다면...

코그로 연락주세요.

좋은 결과를 만나실 수 있도록 최선을 다하겠습니다.

먼 길이었지만 정중히 견적을 요청하시고, 조심스레 방문을 요청하시고

많은 질문을 주셨고, 공사작업 중에도 궁금하신 부분들을 요청하셨던 부목사님 덕분에

코그도 좋은 결과물을 안고 나왔습니다.

어떤 분들은 너무 많은 질문을 해서 미안하시다고 하시는데요,

오히려 공사전에 이러한 부분들이 서로 충분히 커뮤니케이션이 될 때

더 좋은 결과물이 나온다는 사실을 누구보다 잘 알기에

많은 질문과 커뮤니케이션... 언제나 환영합니다.

남은 고난주간. 예수님을 더욱 깊이 생각하시는 남은 한 주 되시고요,

기쁨의 부활주일을 맞으시길 기도합니다.

코그는,.. 부활주일을 1Day School로 맞이하겠습니다.

마라나타.

#LED전광판 #천안교회 #교회 #교회영상 #교회전광판 #대구음향 #대구영상 #대구전광판 #코그 #코그시스템 #코그미디어 #카메라 #PTZ카메라 #브라이트월 #현수막 #무대 #무대배경 #예배시스템

무열대교회 소성전 영상시스템, LED 전광판스크린 설치기

안녕하세요, 코그입니다.

지난 여름... 땀흘렸던 현장이죠. 무열대교회 소성전 예배시스템 설치기입니다.

무열대교회는 코그미디어에서 본당 영상시스템과 LED 전광판스크린을 설치했었습니다.

그리고, 지난 무더웠던 여름 소성전에 비슷한 구성의 시스템이 설치가 되었죠.

HD 영상시스템이 설치가 되었고요, P3.0mm 145inch LED 전광판스크린이 설치가 되었습니다.

특히 LED 전광판스크린은 기존 대리석 벽체위에 인테리어 팀에서 십자가 모양의 구조물과

LED 전광판스크린 프레임을 만들어 주셨습니다.

전체적인 분위기는 본당과 비슷하게 연출이 되었습니다.

본당은 P3.0mm 183inch가 설치가 되었는데요,

소성전에도 동일한 스펙의 145inch LED 전광판스크린으로 설치가 되었습니다.

물론 P2.5mm 피치의 제품이 훨씬 많이 설치가 되지만,

교회에서 이미 사용해 보신 P3.0mm 제품도 괜찮으셔서 교회에서 선택을 하셨습니다.

P3.0mm가 더 단단하고, A/S가 훨씬 적게 난다는 장점도 있습니다.

사실, 무대 밖에서 보면 육안으로는 잘 표시가 나지 않습니다.

카메라는 코그미디어에서 늘 설치하는 PUR HD-20 카메라가 1대 설치가 되었고요,

PTZ 카메라이기 때문에 preset 기능으로 편리하게 사용하실 수 있습니다.

물론, 보급형 PTZ 카메라이기 때문에 고가의 장비들에 비해 색감이나 기능들이 조금 차이가 날 수 있지만,

교회에서 사용하기에 좋은 결과물과 편의성을 제공 해 줍니다.

사실, 카메라를 설치하는 위치의 벽체가 콘크리트 마감이어서 케이블 배선이 좀 어렵기 했지만

몰딩 마감이 아니라, 비상구 안으로 마감처리를 했습니다.

LED TV가 같이 설치가 되었고요, LED TV와 카메라 설치를 위해서 비상구 위치를 약간 수정하기는 했지만

전체적으로 깔끔하게 설치가 잘 되었네요.

방송실은 기존의 구조에서 책상을 바꾸고, 오디오믹서와 앰프랙의 위치를 옮겼습니다.

오디오믹서는 기존에 사용하시던 SoundCraft Si expression1 제품인데요,

EQ 세팅이나 게인값, AUX 출력 값 등이 설정이 되어 있지 않아서

전체적으로 새롭게 세팅 해 드렸습니다.

물론, EQ와 앰프 볼륨 등도 세팅해 드렸는데요,

기존의 메인스피커의 고음 소리가 잘 들리지 않는 사석이 있어서

소형 스피커를 천정에 센터필로 2통 설치 해 드렸습니다.

고음소리가 더욱 정확하게 들리네요. LED 특수조명보다 조금 더 무대쪽에 설치된 스피커가 센터필스피커입니다.

방송실 책상도 바꾸고, 비디오 스위쳐와 여러 장비들과 PC를 새로 세팅하였고요.

본당과 동일한 시스템으로 구성하기 위해 같은 자막기도 설치가 되었습니다.

스위쳐는 LUMANTEK VS4 제품이고요, 자막기는 UB4 제품입니다.

너무 더운 날씨였지만, 에어컨이 있어서 감사하게 작업을 할 수 있었고요,

일정의 문제 때문에 LED 전광판스크린을 포함하여 총 5일 동안 작업을 했던 것 같네요.

인테리어팀에서 구조물을 잘 만들어 주셔서 더 깔끔하게 마무리된 것 같습니다.

코그미디어도 직접 인테리어적인 작업들을 해 보니, 장비를 단순히 설치하는 것 뿐만 아니라

전체적인 인테리어적인 부분도 신경이 많이 쓰이는 것 같네요.

교회의 분위기를 장비가 망치지 않도록 최선을 다해 작업에 임하고 있습니다.

무열대교회 소성전은 훈련병들의 신앙증진을 위해 교회에서 특별히 좋은 시스템을

도입하셨다고 하시네요.

그래서 코그미디어에서도 LED 전광판스크린 설치시 꼭 필요한

LED 특수조명을 지원해 드렸습니다.

목사님을 비추는 3대의 특수조명이지만, 영상에 더욱 좋은 결과물이 되어서 참 다행이고, 감사하네요.

카메라를 사용하고, 특히 LED 전광판스크린을 사용하신다면, LED 특수조명은 선택이 아니고 필수적인 요인이니까요^^

특히 카메라에 더욱 적합한 4,500K 색온도의 LED 조명으로 설치가 되었고요,

조명컨트롤러를 같이 설치해서, 세밀하게 밝기를 조절할 수 있도록 했습니다.

전체적인 시스템을 모두 설치하고, 테스트하고, 부목사님께 사용법을 알려드렸는데요,

전체적으로 바뀐 새 시스템으로 여름성경학교를 진행하신다고 하시네요.

귀한 복음의 통로에 코그미디어가 함께 할 수 있어서 더욱 감사한 현장이네요.

이제 주일이 지나고, 새로운 한 주가 시작이 되는 월요일 새벽이네요.

코그미디어는 이러한 일들에 꾀 부리지 않고, 묵묵히 우리가 해야 할 일에 집중하는 팀이 되려고 노력하고 있습니다.

한 달란트 받은 자가 되지 않기 위해 최선을 다하고 있습니다.

더욱 체계적으로 발전해 가는 예배시스템 전문기업이 되겠습니다.

감사합니다.



대현교회 세미나실 음향시스템 리뉴얼

안녕하세요, 코그입니다^^

이제 정말 가을인 것 같습니다.

오늘 낮에 햇살이 따스하게 느껴지네요.

가을의 정경을 나누고 싶네요^^ 오늘 주일 아침에 찍은 사진이고요,

아래 사진은 어제 저녁.. 낙동강 사문진에 가서 찍은 사진입니다.

그냥 핸드폰으로 찍은 사진이어서 쨍한 모습은 별로네요.

오늘은 멋진 풍경만큼이나 멋진 곳에 설치한 음향이야기를 나눠보려고 합니다.

사실, 이 곳은 코그에서 지난 해에 음향시스템을 설치했던 곳입니다.

대구 남구에 있는 대현교회의 세미나실이고요,

올해 여름.. 휴가 시즌에 리모델링을 하셔서, 음향 장비들을 재설치 해 드렸습니다.

사실, 이 곳 외에 지하예배실도 리모델링 하셔서, 코그에서 음향장비들을 다시 설치해 드렸는데요,

그 이야기는 다음에 나누어 보려고 합니다.

세미나실은 2층에 있고요, 세미나실 뒷편으로는 유리로 전체가 감싸져 있습니다.

음향적으로 크게 좋은 환경은 아니었지만, 전체적인 인테리어가 잘 마무리되어서

아늑한 세미나실이 되었습니다. 성가대 연습도 하시고, 세미나도 하신다고 하시네요.

언제, 기회가 되면 코그 예배사역자학교를 한번 해도 좋을 거 같네요^^

천정은 기존의 형태에서 모두 철거를 하시고, 노출천정, 흰색 페인트 마감이 되었습니다.

바닥은 에폭시 마감처리가 되었고요, 벽체는 벽돌로 마감이 되었네요.

코그의 입장에서는 음향적으로 아쉬움이 있지만

이 공간을 사용하시는 분들은 전체적인 인테리어와 분위기가 더 중요하겠죠.

까페 같은 분위기가 연출이 되었고요,

저는 개인적으로 저 문틀의 색깔이 너무 이쁘더라고요.

물론, 음향도 중요하지만 때로는 인테리어와 타협점이 중요한 것 같습니다.

스피커는 dbTechnolgies에서 나오는 OPERA12 제품이고요,

앰프가 내장된 파워드스피커죠.

원래 이 녀석은 고음의 지향각이 상하 비대칭으로 설계되어 있습니다.

지향각이 아래가 더 넓은 녀석이고요,

교회에서 스피커를 가로로 설치를 원하셔서 스피커의 고음부분을 서로 바깥쪽으로 설치했습니다.

고음의 지향각이 서로 안쪽으로 모이는 형태로 설치가 되었는데요,

사실 이 스피커는 가로로 설치하는 녀석이 아니기 때문에 가로 설치를 위한 리깅포인트는 없습니다.

별도의 날개를 덧대어, 가로로 설치를 했습니다.

천정의 구조가 노출형에 흰색 마감이어서 스피커를 설치하는 작업이 더 신경 쓰였는데요,

바닥에서 정확한 위치를 정하고, 레이저 레벨기로 천정 리깅포인트를 정확하게 잡았습니다.

파워드스피커이기 때문에 오디오 시그널케이블과 전기케이블이 필요한데요,

역시 흰색 전선관에 넣어서 깔끔하게 마무리 했습니다.

스피커에 앰프가 내장되어 있기 때문에 오디오믹서와 EQ만 설치가 되었는데요,

간단하게 사용하시기를 원하셔서 수납장 안에 설치를 했습니다.

물론, 공연을 할 때는 위에 올리셔서 운용하시기 위해 멀티케이블과 시그널케이블을 좀 여유있게 설치했습니다.

전체적으로 노출천정에, 흰색 마감이어서 케이블 배선작업이 모두 노출로 진행이 되었습니다.

흰색 전선관이 천정의 조명덕트를 따라 이리저리 꺽이면서 배선이 되었는데요,

이러한 경우는 전선관과 케이블의 길이를 가늠하여, 미리 매입해서 전선관을 설치해야 하죠.

시간이 많이 걸리는 작업이기는 하지만, 전체적인 분위기를 깨뜨리지 않도록 깔끔하게 설치했습니다.

무대 중앙에서 마이크를 사용하실 수 있으시도록 커넥터 패널을 설치해 드렸고요,

총 5개의 마이크를 사용하실 수 있으시도록 시그널 입력 커넥터를 설치했습니다.

그리고, 강연자가 직접 노트북을 사용하실 수 있도록 섀시용 HDMI 입력도 설치를 해 놓았고요,

뒷쪽 방송부스에서도 노트북을 사용하실 수 있도록 HDMI 케이블을 포설해 놓았습니다.

무대 좌측부분에 신디사이저를 사용하실 수 있도록 커넥터 패널을 설치해 드렸습니다.

신디사이저 쪽에는 시그널 입력 2개, 추후 리턴 시그널을 받을 수 있는 옥스 연결용 커넥터와

220V 전기를 연결하는 파워콘을 설치했습니다.

파워콘을 사용하는 이유는, 이 전기는 일반 전기장비들을 사용하기 위함이 아니라,

방송 전용 장비들만 사용하시도록 파워콘으로 마무리 해 놓았습니다.

이러한 케이블작업들은 추후 운용의 편의성과 확장성을 염두에 두고,

교회측과 논의하여 설치하였습니다.

공간의 울림이 많은 상황이었지만,

EQ에서 250Hz를 -12dB 한 상태에서 오디오믹서의 PEQ에서 한번 더 cut 하니...

희한하게 울림이 싸악~ 사라지네요.

물론, 250Hz 대역의 사운드는 포기할 수 밖에 없었지만

전체적인 울림이 사라져서 또렷한 세미나실이 되었습니다.

물론, 그렇다고 저음이 모두 사라진 것은 아니고요, 음악 테스트도 좋은 결과를 내어 주네요.

여름 휴가철에 급히 진행된 프로젝트였지만..

물론 배선 작업 때문에 휴가중이었던 박대리님이 하루 출근을 해서 마무리지었던 현장이지만.

음향적인 결과와 인테리적인 결과가 잘 나와서 너무 만족스러웠던 작업이네요.

또한, 목사님과 집사님들께서 신경 써 주시고,

시원하고 맛있는 음료도 지속적으로 챙겨주셔서 너무 너무 감사하고 즐거웠던 현장이었던 것 같습니다.

저희는... 음료 챙겨주시는 현장은 더더욱 힘을 내는 스타일인 것 같습니다. 하하^^

정말 가을이 점점 깊어져 가는 것 같습니다. 그리고 곧 겨울도 오겠죠.

겨울이 오기전에... 더 많은 현장에서 바쁘게 움직여야곘네요^^

늘 건강하시고요, 예배시스템에 대한 궁금증과 문의는 언제나 코그와 함께 해 주세요.

가장 적절한 답변을 드리도록 최선을 다하겠습니다^^

감사합니다.



PMS 구성하기. Personal Monitor System

안녕하세요. 코그미디어입니다.

요즘도 간간히 PMS 구성에 대해 문의가 있어서 짧게나마 설명을 남깁니다.

디지털믹서는 아날로그믹서에 비하여 AUX(BUS) 출력이 더욱 많습니다.

코그에서 자주 설치하는 Si IMPACT의 경우, 15, 16번 출력의 메인을 제외하고,

1~14번을 AUX로 다양하게 사용할 수 있습니다.

X32나 M32도 비슷하죠.

물론 예전 AVIOM과 비슷한 디지털방식의 PMS도 많이 있습니다.

대표적인 제품들이 BEHRINGER P-16M이나 ALLEN&HEATH ME500이나 ME1 등의

제품들도 다양하게 나옵니다.

CAT5e 네트웍케이블로 서로 연결할 수도 있고요, 다만, 출력단을 16개 지정하는 단점이 있지만,

각 채널별 볼륨을 조절할 수 있다는 장점도 있습니다.

다만.... 금액대는 조금 있는 편입니다.

하지만, 조금 더 저렴한 비용으로, 그리고 기존에 설치되어 있는 여분의 멀티케이블을 사용해서

간단히 구성할 수 있는 방법이 있습니다.

바로, 디지털믹서의 AUX 출력단을 소형 믹서의 Line in으로 입력하는 방법이죠.

코그에서는 MACKIE MIX5를 주로 사용합니다.

물론, 더 다양한 믹서들이 많이 있는데요, MIX5는 가성비가 뛰어난 제품이인 것 같습니다.

믹서에서 무대까지 배선된 멀티케이블의 여분이 있으시다면...

혹시 그 여분이 마이크 입력을 위해 배선된 녀석일지라도... 커넥터를 바꾸거나...

혹은 적절한 커넥터를 연결해서 AUX 출력으로 사용하실 수 있습니다.

예를 들어, 믹서 17번 입력 라인을 사용한다면,

믹서 쪽의 17번 라인의 XLR-M 커넥터를 XLR-F 커넥터로 바꾸시던지.,,

아니면 XLR-F - XLR-F 로 제작된 짧은 케이블을 덧붙여 사용하시면 됩니다.

그리고, 무대쪽 판넬 커넥터는 반대로 XLR-F 섀시 커넥터를 XLR-M 섀시 커넥터로 바꾸시던지,

아니면 XLR-M - TRS 케이블로 만들어서 사용하려는 PMS의 소형믹서 Line in에 입력하면 됩니다.

결국 믹서의 출력에서 소형믹서 Line in 까지

XLR-F - TRS Balanced cable

이런 케이블로 연결이 되는 거죠.

그리고, 믹서 출력부에서 필요한 소스를 AUX 출력으로 제공해 주면 됩니다.

소형믹서의 Line in은 Mic 입력이 아니기 때문에 TRS 커넥터를 사용하는 것이고요,

TRS 커넥터는 납땜의 구성에 따라 unbalanced stereo로 사용하실 수도 있지만,

이러한 경우에는 balanced mono 시그널이 됩니다.

물론, XLR 커넥터와 붙었기 때문에 그렇죠.

헤드폰은 소형믹서의 Head-phone 출력을 사용하시면 되시고요.

이 때 사용되는 헤드폰의 TRS 커넥터는 unbalanced stereo 시그널입니다.

물론, 이러한 방법에도 단점이 있습니다.

연주자는 단지, 소리의 크기만 제어할 수 있다는 점인데요,

이러한 단점은 엔지니어와의 충분한 커뮤니케이션으로 얼마든지 해결할 수 있습니다.

예를 들어 신디연주자의 경우,

신디사이저의 볼륨을 100으로 가정한다면, AUX의 채널별 설정을 통하여

Leader Vocal, Vocals, Guitars, Drum 등의 볼륨들을 각기 설정할 수 있기 때문이죠.

좋은 소리와 좋은 모니터링은 지속적인 사운드체크를 통해 유지하실 수 있습니다.

사운드체크의 기본은 볼륨값들의 밸런스죠.

이러한 밸런스는 하우스를 채우는 메인스피커 뿐만 아니라,

필요에 따라 사용되는 모니터스피커나 이러한 PMS 모니터 시스템에도 동일합니다.

오늘은 간단한 PMS에 대해 이야기를 나누었는데요,

좋은 날, 타이핑이 땡기는 날, 이러한 밸런스에 대해 함께 나누어 보겠습니다.

밸런스는 체크죠. 체크. 지난 주에 체크 했다면 이번주에도 체킹 체킹 체킹.

이상, 코그미디어였습니다.

조금씩 더 나은 예배 환경을 위해 코그도 더욱 최선을 다하겠습니다.

평안한 밤 되세요.

감사합니다^^

마산광려교회 스피커 교체 설치기

안녕하세요. 예배시스템 전문기업, 코그미디어입니다.

오랜만에... 또 야심한 밤에 컴퓨터 앞에 앉았습니다.

지난 봄에 설치했던. 마산광려교회 스피커 교체 설치기입니다.

음향시스템에는 다양한 목적으로 장비들이 있습니다.

마이크나 믹서, EQ, 앰프, 스피커 등 정말 많은 항목들의 장비들이 있죠.

그 장비들은 설계자와 제조사의 성향이 두드러집니다. 그리고, 그 어느 항목들 중 중요하지 않은 게 없죠.

하지만, 소리를 결정짓는 가장 중요한 장비를 딱 하나 꼽으라면...

당연히 스피커가 가장 큰 비중을 차지하는 것 같습니다.

이번에는 정말... 스피커 교체기입니다. 스피커만...

믹서는 BEHRINGER X32를 사용하고 계시고요, 앰프도 출력이 넉넉한 QSC 제품을 사용하고 있습니다.

스피커는 MACKIE S408 제품을 사용하고 있었습니다.

이 제품은 정말 드문 스피커인데요, 8인치가 4방 들어가 있는 매우 독특하고 열심히 일하는 스피커입니다.

하지만 스피커도 너무 열심히 살아온 덕에 서서히 상태가 나빠지게 되었고요,

결국 스피커를 교체하게 되었습니다.

교체된 스피커는 EAW VFR129i 제품이고요, 기존에 설치되었던 스피커의 위치가 좋은 위치여서

그 자리에 교체, 설치가 되었습니다.

물론, 드럼부스가 있어서, 좌측 스피커 설치는 좀 힘이 많이 들기는 했네요.

하지만 VFR129i가 엄청 무거운 녀석은 아니라서 그나마 다행이었습니다.

EAW는 저음의 단단함과 고음의 시원함이 같이 존재하는 아주 매력적인 메이커죠.

VFR129i는 EAW의 엔트리급 스피커이긴 하지만, 엔트리라는 단어를 무색하게 할 만큼 시원한 사운드를 제공해 주는 녀석입니다.

12inch LF와 회전가능한 1.75inch Voice coil compression HF를 내장하고 있습니다.

RMS는 8Ohms 500W이고요, 8Ohms 1050W Stereo 출력을 제공하는 QSC CMX2000VA 앰프에 연결이 되었습니다.

그런데 문제는, 기존 케이블이 너무 얇은 스피커 케이블이 설치되어 있어서,

더욱 굵고 일을 잘 하는 녀석으로 교체 되었습니다.

물론, 교체하는 작업이 여러 난관에 봉착하긴 했지만 더욱 깔끔한 배선을 위해 땀을 좀 흘렸습니다.

LS. SP2-12A 케이블이 이제 많은 에너지를 전송하며 더욱 멋진 사운드를 제공하겠네요.

스피커케이블은 가능한한 짥게 연결하는 것이 좋지만, 대부분 방송실에 앰프를 설치하는 환경상

스피커케이블을 짧게 구성하는 것은 쉽지 않습니다.

하지만 충분한 댐핑팩터의 효과와 에너지 상쇄를 줄이기 위해 강대상 쪽에 앰프랙을 두는 것도 좋은

방법이 될 수 있습니다.

기존 방송실의 공간이 협소한 관계로, 배선 마무리하는 작업이 좀 힘이 많이 드네요.

그래도 기존의 케이블들은 모두 제거하고, 케이블 덕트로 깨끗하게 마무리하였습니다.

X32 - CMX2000VA - VFR129i 의 구성이 되었네요.

앰프의 출력이 넉넉하기 때문에 더더욱 좋은 구성이고요,

VFR129i의 여유있는 출력은 공간을 풍성하게 채우네요.

사실, 오래전 코그에서 VFR129의 소리를 처음 들었던 날... 모든 팀원들이

좋은 스피커 소리를 들었다고 고함질렀던 일들이 생각이 나네요.

그동안 많은 교회에 VFR129와 업그레이드 된 버전인 VFR129i를 많이 설치했던 것 같습니다.

물론 앰프가 내장된 EAW RSX129 제품도 많이 설치했던 것 같네요.

오랜만에 EAW 스피커를 설치하면서, 그동안 설치했던 EAW 스피커들이 생각이 막 나고 그러네요^^

MK 씨리즈나 RS 씨리즈도 설치하면서 참 좋은 스피커이다는 생각을 많이 합니다.

X32에서 새로 공간에 맞추어 튜닝을 하였고요,

방송실 음향담당하시는 집사님께서 소리가 너무 깨끗하다고 칭찬을 해 주시네요.

뭐, 저희는 좋은 스피커를 달았을 뿐이고, 이제 늙어서 헉헉거리는 S408을 대신해

VFR129i가 열심히 달려야겠습니다.

메인스피커 뿐만 아니라, 모니터스피커도 같이 교체가 되었는데요,

YAMAHA CBR10 패스브스피커가 설치되었습니다.

역시, 스피커케이블이 같이 교체가 되었고요, 무대 바닥 안쪽에 케이블을 안전하게 배선,

깔끔하게 마무리했습니다. 총 4통의 스피커가 설치가 되었고요, 4채널 앰프로 연결했습니다.

사실, 공간이 너무 크지 않다면 10inch 스피커도 충분한 모니터 기능을 제공합니다.

오히려 너무 큰 저음은 모니터링을 방해하기도 하죠.

LSS 는 8inch 급으로, 보통은 10inch 급으로도 충분한 모니터가 가능합니다.

특히 CBR10은 플로어 모니터로 사용할 수 있는 좋은 엔클루저 각도를 제공하기 때문에

별도의 지지대 없이 충분히 사용하실 수 있습니다.

마산광려교회는 이전에 코그미디어에서 HD 영상시스템 설치를 했던 현장이기 때문에

케이블 배선이나 마감 등을 미리 계획하고 작업을 진행하였고요,

케이블 배선과 스피커 교체 등의 작업을 하루만에 마무리하고 왔는 현장입니다.

방송실 집사님께서 여러 편의들을 제공해 주시고,

특별한 점심도 제공해 주셔서 더욱 힘있게 작업했던 기억이 나네요.

물론, 여름 직전의 땀방울은... 선물로 잘 받았습니다.

이제 정말 작업하기 좋은 계절이네요.

저는 봄 보다 가을이 오히려 작업하기 더 좋은 것 같습니다.

내일도 작은 스트리밍 스튜디오 마무리 작업을 하러 가는데요,

시원한 가을 하늘과 바람이 더 멋진 마무리를 할 수 있도록 도와줄 것 같네요.

이 아름다운 가을에, 블로그 이웃님들도 더 멋진 일들, 더 좋은 일들만 가득하시길 바래요.

늘 건강하세요^^

이상... 예배시스템 전문 코그미디어였습니다. 감사합니다.

대구 대은교회 LED 전광판스크린 설치기



안녕하세요, 코그미디어입니다.

대구 대은교회에 설치한 LED 전광판스크린 설치기입니다.

대구 대은교회에는 기존의 강대상에 인테리어적인 요소들이 가미 되어 있습니다.

마치, 주원교회와 비슷한 형태이기도 하고요.

주원교회는 이러한 형태입니다.

LED 전광판과 LED 백월인 브라이트월을 설치한 부분들이 비슷하네요.

코그미디어에서는 단순히 LED 전광판스크린만 설치하는 것이 아니라,

교회의 형태에 따라 가장 적절한 인테리어 효과까지 누리실 수 있도록 최선을 다해 노력하고 있습니다.

대은교회에는 인테리어가 된 강대상 뒷벽체의 크기 때문에 P2.5mm 144inch로 설치가 되었습니다.

144inch는 3,200 * 1,760mm의 사이즈이고요, 벽체에서부터 160mm 돌출되는 형태로 설치가 되었습니다.

기존 벽체에 프레임을 단단히 고정하여 설치하고 LED 전광판 모듈을 부착했습니다.

코그미디어에서 설치하는 LED 모듈은 KC 인증을 받은 최고급 제품으로 설치하고 있는데요,

설치 뿐만 아니라 서비스까지 직접 제공하기 때문에 더욱 안정적이고 좋은 제품을 사용해야 하겠지요.

그동안 코그미디어는 40여개 교회의 LED 전광판스크린을 직접 설치하고, 지속적으로 유지보수를 제공하고 있습니다.

무엇보다, 발빠른 서비스 제공과 KC 인증을 받은 최고급 모듈이 더욱 안정적인 제품을 제공하고요,

코그미디어의 강점이죠^^

P2.5mm 144inch는 일반적인 3*3의 프레임 뿐만 아니라, 3*2, 2*2 등의 변형된 프레임도 같이 사용해야 사이즈를 만들 수 있습니다.

단순히 P2.5mm 153inch 뿐만 아니라 교회의 상황에 맞게 더욱 다양한 사이즈를 만들 수 있죠.

대은교회에서도 153inch로는 설치가 안되는 상황이었는데요, 코그미디어의 적절한 변형 프레임으로 좋은 결과물이 나왔습니다.

특히 LED 백월인 브라이트월도 같이 설치하게 되어서 더욱 깔끔한 강대상 형태가 되었네요.

브라이트월은 LED 전광판스크린과 가로 길이를 동일하게 맞추었습니다.

3,200 * 1,800mm로 설치가 되었고요, 사이즈를 자유롭게 만들 수 있다는 것도 참 좋은 장점입니다.

LED 전광판스크린은 돌출되는 깊이가 160mm이고, 브라이트월은 65mm입니다.

그래서 브라이트월을 LED 전광판스크린보다 95mm 더욱 돌출되도록 인테리어 밑작업을 했기 때문에

LED 전광판스크린과 같은 면으로 처리하였습니다.



브라이트월은 현수막입니다. 마치 벽처럼 주름지지 않고 흔들리지 않도록 특수 처리가 되었고요,

안쪽면에 LED 칩을 부착하여 적절한 밝기를 조절할 수 있도록 설치가 됩니다.

특히 카메라로 목사님 얼굴을 비출 때에, 배경이 어두우면 얼굴 부분에서 카메라의 노출부분이 오바가 되어서

이마 부분이나 볼 부분이 하얗게 나옵니다.

이러한 경우에 특별히 브라이트월로 배경을 밝게 만들고, 강대상을 비추는 특수조명의 밝기를 조절하면

더욱 선명하고, 좋은 색감의 화면을 송출할 수 있게 되죠.

또한, LED 전광판스크린을 설치한 후에, 카메라 영상에 LED 전광판스크린의 그림자가 나오는 경우도

브라이트월로 충분히 해결을 하실 수 있습니다.



다만, 이러한 브라이트월은 배경을 밝게 만들기 때문에 밝기를 조절할 수 있는 LED 특수조명이 반드시 필요하죠.

마치, 방송국에서 아주 많은 양의 조명을 사용하는 것과 같은 원리입니다.

최근에 브라이트월을 설치한 교회들은 짙은 파란색 배경을 많이 사용하셨는데요,

저는 개인적으로 조금 어두운 이미지 사진들이 더욱 효과적인 것 같습니다.

현수막은 다양한 디자인으로 출력하실 수 있고요, 코그미디어의 실리콘 마감을 통하여

브라이트월에 쉽게 부착하실 수 있습니다.



이러한 브라이트월은 강대상 뒷 배경 뿐만 아니라,

교회의 로비의 안내문에나 새신자실의 사진 촬영용,

그리고 각 부서실의 표어나 성경구절 등으로 활용하실 수 도 있습니다.

LED 백라이트가 들어가는 브라이트월-LED 버전과

백라이트가 없는 브라이트월-Thin 버전으로 제작이 가능하고요,

브라이트월-LED 버전은 돌출되는 두께가 65mm이지만

브라이트월-Thin 버전은 25mm 돌출이 됩니다.

주름지고, 울고, 흔들리는 현수막과 따로 조명을 설치해야 하는 상황에

브라이트월이 좋은 대안이 되고 있습니다.



브라이트월은 코그미디어를 통해서 공급받으실 수 있으시고요,

설치와 현수막 제작, 서비스를 같이 제공받으실 수 있습니다.



LED 전광판스크린과 브라이트월 문의는





으로 연락주세요. 친절한 안내와 좋은 결과물을 만들도록 최선을 다하겠습니다.

감사합니다.
