안녕하세요. 코그미디어입니다.

날씨가... 가을이 없어 져 버린 듯한 날들입니다.

그래도 환절기니까 감기와 코로나 조심해야겠습니다. 손발 더 깨끗이.ㅎㅎ

​

지난 여름에 진행되었던.. 아니 몇일 전만해도 날씨가 여름 같았었던데...

날씨 뿐만 아니라, 날짜까지 명백한 여름이었던 7월에 진행되었던 경산 프로젝트의 영상편을 남겨 봅니다.

​

​

영상시스템은 카메라와 스위쳐를 통한 프로세싱 부분들이 있고요,

LED 전광판스크린과 프로젝터, LED TV 같은 디스플레이 부분들이 있습니다.

그리고, 입력소스를 돕는 LED 특수조명이나, 밑에 설명 드릴 LED 백드롭들도 있죠.

​

이번 프로젝트에서는 이러한 모든 부분들이 같이 설치가 된 사례입니다.

특히 LED 백드롭 같은 제품은, 이제 갓 런칭이 된 특별한 제품이기도 한데요,

코그미디어에서 처음 설치된 제품입니다. 물론, 이번 주에 마무리하는 교회에도 동일한 LED 백드롭이 설치 중에 있고요.

LED 백드롭 이야기는 조금 후에 다시 남기겠습니다.

​

​

일단, HD 영상시스템의 가장 중요한 장비는 카메라와 스위쳐이겠죠.

​

​

카메라는 PTZ 카메라로 불리는 팬틸트 일체형 카메라가 설치되었습니다.

PUR. HD-20 카메라가 2대 설치가 되었는데요, 특히 보급형 카메라 중에는 좋은 색감과 선명도가 좋은 카메라입니다.

강대상용 메인카메라는 천정에 거꾸러 설치가 되었고요,

성가대석을 비추는 서브 카메라는 벽부형 브라켓으로 설치가 되었습니다.

카메라에서 상하, 좌우를 반전 시킬 수 있는 기능이 제공되기 때문에 천정에 거꾸로 설치할 수도 있죠.

특히, PTZ 카메라는 팬틸트가 내장되어 있으며, 디지털 값으로 미리 설정한 프리셋 기능을 사용하실 수 있습니다.

​

​

프리셋 기능은 미리 지정한 위치와 줌 거리, 포커스 등을 숫자 버튼으로 불러올 수 있는 기능이죠.

팬틸트의 레버로 맞추지 않아도 되기 때문에 더욱 빠르고 편리한 운용이 가능합니다.

​

PUR. HD-20 카메라는 특히 디자인도 원형 타입으로 깔끔하고, 색상도 흰색이 교회의 인테리어와 잘 맞는 제품입니다.

​

​

스위쳐는 국민스위쳐라고 불릴만한 LUMANTEL.VS4 제품입니다.

루먼텍은 국내 생산, 국내 기업이기 때문에 더욱 높은 안정성과 편의성을 제공하고요,

발열도 크지 않기 때문에 운용에도 많은 도움이 되네요.

총 5개의 소스를 입력할 수 있는데요, 1번과 2번은 HD-SDI 입력을. 2번, 3번, 4번 입력채널은 HDMI로 입력됩니다.

2번 입력채널은 HD-SDI와 HDMI을 함께 받을 수 있는 채널이고요, 스위블 해서 사용하실 수 있습니다.

멀티뷰로 보실 수 있는 채널이 4개이기 때문에 2번 채널은 HD-SDI로 사용할지, HDMI로 사용할지 선택해야 하고요.

​

그 외에 PIP 기능이나 크로마키 기능들이 제공되고요, 특히 크로마키 기능으로 PPT를 통한 자막 기능을 함께 사용하실 수 있습니다.

특히 교회에서 사용하시기에 적절한 기능은 동일한 출력을 HD-SDI와 HDMI 2개의 출력을 제공해 주는데요,

프로젝터나 LED 전광판스크린과 같은 메인 디스플레이 장치에 HD-SDI로 바로 송출할 수 있다는 장점이 있습니다.

​

HDMI 출력은 분배기를 통하여 서브 디스플레이 장치들을 사용하실 수 있으시죠.

LED 전광판스크린 뿐만 아니라, 목사님이 보시는 모니터 TV와 자모실 TV, 1층 소예배실에 동일한 에배실황 중계가 제공됩니다.

​

물론 AVERMEDIA. GC513 제품을 통하여 녹화 뿐만 아니라 유튜브스트리밍과 OSB를 사용하고 있습니다.

​

​

교회는 예배당에서 예배드리시는 분들을 위해 현장의 영상시스템이 중요하고요,

요즘은 코로나로 인한 스마트폰이나 TV로 비대면예배를 드리시는 분들을 위한 영상시스템도 중요하죠.

특히 비대면 예배의 경우, 현장의 상황을 잘 파악할 수 있도록 카메라와 자막기능의 사용이 매우 중요합니다.

물론, 음향도 피아노나 성가대나 특송의 사운드가 잘 전달될 수 있도록 스트리밍 소스를 잘 만들어 내는 것도 매우 중요하죠.

​

방송실에서 여러 달란트로 섬기시는 분들의 역할이 더 커진 시대가 되었네요.

코그도 코로나로 인하여 예배사역자학교를 준비하지 못했는데요,

위드코로나가 시작되면, 마무리 공사 중인 코그빌리지에서 올 겨울에 예배사역자학교를 소소하게 진행할 계획입니다.

코그빌리지는 경북 성주군에 있는데요, 함께 사역들을 나누고 예배를 섬기는 방법들을 나누는 공간이 되도록 준비하고 있습니다.

예배사역자학교를 잘 준비할 수 있도록, 위해서 기도 부탁을 드립니다.

​

강대상 특수조명이 설치되었고요, 총 3대의 4500K 조명이 설치되었습니다. 밝기조절 가능하고요.,

​

카메라는 사물을 찍는 장치가 아니라, 빛을 찍는 장치입니다.

특히 조명의 영향을 매우 많이 받는 장치이죠. 빛 없이는 찍을 수 없으니까요.

빛도 밝기나, 빛의 방향(각도), 그리고 빛의 색온도 등 고려해야 하는 상황들이 많이 있습니다.

카메라의 성능도 좋아야 하지만, 이러한 물리적인 환경이 더 중요한 경우들이 많이 있습니다.

코그미디어는 이러한 여러 환경에 대한 노하우를 가지고, LED 특수조명의 설치 방안에 대하여 제안해 드리고 있습니다.

​

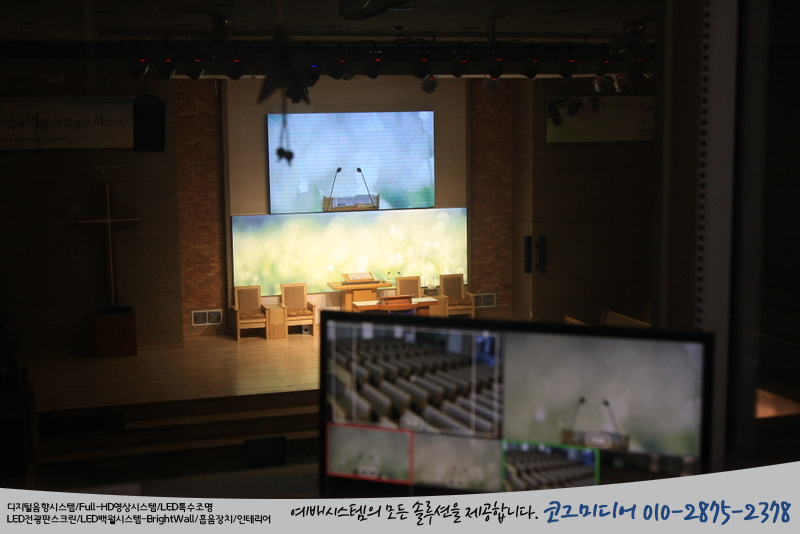

LED 백월 / LED 백드롭을 새롭게 런칭하였습니다. 밝기가 조절 됩니다.

​

또한, 앞에서도 언급하였지만 최근에 런칭한 새로운 카메라 환경이 바로 LED 백드롭입니다.

LED 백월이라고 말할 수 있는데요, 강대상 뒷편 LED 전광판스크린 하단에, 즉 카메가 비추는 위치에

적절한 배경을 만드는 것입니다.

특히 이 제품은 KC 인증을 받은 특허제품이며, LED의 밝기를 방송실에서 컨트롤할 수 있는 장점이 있습니다.

​

또한, 배경현수막은 설치가 매우 쉬우며, 보관을 위해 말았을 때 구겨지거나 흠집이 나지 않는 특수한 원단으로

제작이 되고 있습니다. 교회의 기본 배경이나, 절기에 따른 배경을 바꾸어서 사용하실 수 있는데요,

기존에 현수막으로 사용되던 배경화면에 변화를 줄 수 있는 제품입니다.

​

다만, LED 백월은 목사님 뒷편에서 빛이 나오는 제품이기 때문에, LED 특수조명이 같이 설치되어서

빛의 밝기를 서로 조절할 수 있어야 하죠.

​

더욱 밝고 화사한 이미지를 카메라로 담을 수 있고요,

예배 드리지 않는 시간에는 자유롭게 기도하실 수 있도록 자체 조명 기능도 가능한 만능 백월입니다.

LED 백월은 코그미디어를 통하여 제안, 견적, 설치를 받으실 수 있습니다.

​

​

​

요즘 HD 영상시스템 중 가장 핫한 제품이 바로 LED 전광판스크린이죠.

이번 경산 현장에서는 P2.5mm 130inch 제품이 설치되었습니다.

기존에는 55inch PDP TV 2대가 설치되었었는데요,

전체적인 강대상 인테리어를 새로 하면서 강대상 뒤편에 1개의 LED 전광판스크린으로 설치되었습니다.

특히 성도님들의 시선이 집중될 수 있는 구조이고요, 목사님과 더욱 아이컨택 할 수 있는 구조이지요.

​

P2.5mm 130inch 제품은 2,880 * 1,600mm 의 사이즈를 갖고요,

1,152 * 640pixel의 해상도를 갖습니다. 해상도가 왜 이리 낮아?라고 생각하실 수도 있으시지만,

교회에서는 LED 전광판스크린을 바로 앞에서 시청하시는 것이 아니기 때문에 해상도의 문제나

불편함은 전혀 발생하지 않습니다. 특히 2.5mm 제품은 LED 칩의 크기가 작을 뿐더러, 안정적으로 사용하실 수 있는

제품이죠.

​

LED 전광판스크린은 어느 각도에서 보시던지 전혀 변화나 이질감이 없습니다. 밝기나 선명도는 기본이고요.

​

특히 코그미디어에서 사용하는 LED 전광판스크린은 KC 인증을 받은 최고급 제품입니다.

KC 인증은 'Korea Certification Mark'로 전파가 통하는 제품이라면 의무적으로 받아야 하는인증입니다.

특히 안전과 건강, 환경, 품질 등을 국가에서 점검, 확인하는 인증이죠.

LED 전광판스크린은 특히 전기적으로나, 환경적으로 KC 인증이 꼭 필요한 제품이지만,

아직도 KC 인증을 받지 못한 제품들을 설치하는 경우들이 많이 있습니다.

​

코그미디어에서는 KC 인증을 받은 최고급 모듈을 사용하는 것 뿐만 아니라,

외주나 하청작업이 아닌, 코그미디어 팀원들이 직접 설치하고, 직접 서비스를 제공하는 아주 특별한 LED 전광판스크린이죠.

​

한번 설치하면 최소 10년 이상은 사용해야 하는 LED 전광판스크린. 비용으로만 따지는 것이 아니라,

전체적인 제품이나 설치, 서비스까지 꼼꼼하게 체크 해 보시길 바랍니다.

코그미디어에 문의주시면, 적절한 사이즈나 pitch, 제품과 서비스 내용까지 제안해 드립니다.

​

이번 프로젝트에서는 인테리어 팀이 같이 들어와서 LED 전광판스크린과 LED 백월의 설치를 같이 진행하였는데요,

다른 제품임에도 불구하고 일체감 있는 설치로 마무리되었습니다.

특히 LED 전광판스크린이 160mm 정도 돌출이 되어야 하지만 80mm 정도는 매입을 해서 더욱 깔끔하게 설치가 되었습니다.

코그미디어는 이러한 부분들을 꼼꼼하게 체크해서 더욱 완성도 높은 결과물을 만들어 낼 수 있도록 최선을 다하고 있습니다.

이러한 모든 장비들을 설치하고 세팅하는 모든 일들이 코그미디어 팀원들의 손을 통하여 직접 진행되고 있습니다.

​

그래서 더더욱 예배시스템 전문기업으로 달려가고 있습니다.

이번 프로젝트에서는 교회의 요구에 맞추어 적절한 음향/영상/디스플레이/조명시스템을 설치하였고요,

전체적인 서비스를 같이 제공하고 있습니다.

​

예배시스템에 필요한 부분들이 있으시다면, 코그미디어에 문의주시면

최선을 다해서 좋은 방법들을 고안해 내고, 찾아서 함께 만들어 가도록 하겠습니다.

​

날씨가 낮에는 좋은 기온이지만 새벽과 아침에는 많이 기온이 낮네요.

큰 일교차에 건강 유의하시고, 위드코로나로 더욱 현장예배의 열기가 높아지길 기도합니다.

우리의 모든 수고와 우리의 모든 섬김, 그리고 우리의 모든 예배는 오직 한분이신 하나님만을 향하길 기도합니다.

​

코그는 예배사역자들을 늘 응원합니다.

We appreciate your dedication!

​

안녕하세요. 코그미디어입니다.

지난 무더웠던 여름, 경산에서 거의 한달가까이 살다시피한 예배시스템 설치기 - 음향편을 블로깅합니다.

​

​

이번 프로젝트가 특별히 더욱 길었던 이유는, 예배시스템 뿐만 아니라 예배실 인테리어 작업과

여러 가지 일들이 코그미디어에서 진행하였던 프로젝트였습니다.

​

​

그동안 스터디카페를 준비한 일들과 경북 성주에 준비중인 코그빌리지 프로젝트 등을 직접 직영으로

진행하였던 일들의 연장선에 있는 작업들이었죠.

​

​

예배시스템은 음향시스템과 Full-HD 영상시스템, LED 특수조명과 LED 전광판스크린 뿐만 아니라,

코그미디어에서 새롭게 런칭한 LED 백월시스템까지 설치가 되었습니다.

전체적인 예배시스템을 설치하기 위하여 예배실 리모델링 작업이 같이 진행되었습니다.

​

​

예배실 리모델링 작업은 기존 타원형 구조의 강대상을 철거 후, 계단식 강대상으로 설치하였고요,

LED 전광판스크린과 LED 백월시스템을 설치하기 위하여 강대상 후면과 좌우측 면을 같이 리모델링 하였습니다.

그 외에도 바닥 데코타일 작업을 포함한 여러 공간의 개보수 작업이 함께 진행되었습니다.

​

물론 전문 목수팀과 설비팀, 철거팀, 인테리어팀들이 같이 작업을 진행하였고요,

코그미디어에서 전반적인 모든 작업을 진행하였습니다.

​

다른 팀들과 같이 8시에 출근, 우리팀은 늦게 까지 작업. 한달 가까이 집에서 1시간 가량 걸리는 현장에 12시간씩

작업을 하니, 몸이 피곤하기는 하네요. 그래도 전체적인 작업이 잘 마무리되고, 전체적인 느낌이 잘 바뀌어서

많은 보람과 공부가 된 시간들이었네요.

​

그래도 코그는 예배시스템 팀이기 때문에 전반적인 시스템 설치기를 나누어 봅니다.

​

음향시스템은 기존 메인스피커는 그대로 사용을 하였고요, 나머지 장비들은 거의 교체가 되었습니다.

특히 강대상과 성도석이 가까운 형태이기 때문에 모든 모니터스피커는 바닥이 아닌, 벽체와 천정에 설치가 되었습니다.

물론, 메인스피커도 천정에 플라잉 설치가 되었고요.

​

​

메인스피커는 기존에 사용하시던 EV. ELX115 스피커를 플라잉 설치하였습니다.

이 스피커는 리깅포인트가 없어서, 양쪽에 아이볼트를 체결할 수 있도록 양날브라켓으로 고정하여 설치하였습니다.

특히 스피커를 많이 내리기 어려운 상황이어서 고음을 아랫쪽으로 설치하였습니다.

앰프는 출력에 맞는 앰프로 새로 설치가 되었고요, 충분한 파워전달을 위하여 스피커 케이블도 LS. SP2-12A 케이블로

설치하였습니다. SP2-12A는 12AWG 굵기의 케이블입니다.

​

​

강대상 모니터스피커는 dbTechnologies. LVX P5 제품이고요, 자유로운 커버리지를 위하여 강대상 양쪽 벽체에 설치하였습니다.

상당히 매력적인 모니터가 가능하죠.

​

​

찬양팀 모니터스피커는 dbTechnologies. LVS P8 제품으로, 천정면에 U브라켓으로 플라잉 설치하였습니다.

바닥에는 전혀 스피커가 존재하지 않죠. 공간적인 유익도 충분하며, 커버리지가 더욱 자유롭다는 장점이 극대화되는 방법입니다.

특히, 이 곳 예배실은 계단식으로 설치된 천정면의 굴곡이 플라잉 설치에 적절한 위치여서 더욱 깔끔한 설치가 되었네요.

​

​

​

강대상 마이크는 HMH. AVA0620 마이크로 설치가 되었고요, 소강대상과 신디사이저를 위한 바닥 케이블 매설작업도

같이 진행되었습니다. 매입박스를 설치하기 위하여 해머드릴로 바닥작업도 진행하였고요,

더 이상 사용하지 않는 매입박스는 시멘트로 매꾸어 데코타일 작업으로 마감하였습니다.

​

기존 강대상도 타원형에서 계단이 있는 직선형으로 바뀌어서, 바닥 작업도 같이 진행하였습니다.

함께 작업을 진행해 주신 목수 장로님께서 필요한 보수작업도 함께 진행해 주셔서 더욱 깔끔하게 마무리되었네요.

​

​

방송실도 기존의 책상을 모두 들어내고, 목수팀에서 새롭게 책상을 만들어 주셨고요,

벽체 쪽에 책상이 짧은 이유는, 그 자리에 랙케이스를 넣어서 효율적인 공간을 만들었습니다.

요즘은 PC와 멀티뷰를 위한 모니터의 수량과 모니터의 크기가 커져서 방송실 공간이 더욱 많이 필요한 상황입니다.

그래도 적절한 배치가 되었습니다.

​

​

음향믹서는 SoundCraft. Si IMPACT 디지털믹서로 설치가 되었고요,

V2.0으로 펌웨어 업데이트와 전체적인 튜닝, 그리고 마이크와 악기의 밸런스,

모니터스피커의 튜닝, 각 서브 스피커의 조절 등으로 진행되었습니다.

사실, 방송실 책상에는 음향장비는 믹서 외에는 올라가는 게 없죠. 모든 앰프나 다른 장비들은 랙케이스 안에 설치가 됩니다.

​

​

이러한 모든 시스템은 순차전원기의 전기로 자동으로 인가되며,

전체적인 방송시스템을 1개의 스위치로 조작하실 수 있도록 패널작업을 하였습니다.

마이크 케이블을 연결할 수 있는 패널은 총 32개의 입출력과 순차전원기에 연결된 전원을

파워콘으로 연결하여 사용하실 수 있도록 적절히 배치, 설치가 되었습니다.

​

​

파워콘을 사용하는 이유는, 방송실의 순차전원기 전원에 다른 전기 기기들, 예를 들어 선풍기나 가습기 등을

연결하지 못하도록 하기 위함입니다. 방송 전기는 방송장비용으로만 사용하는 것이

전체적인 시스템 운용에 적절하고, 도움이 됩니다.

​

그리고 연주팀을 위한 모니터는 헤드폰을 이용하는 인이어 시스템으로 설치가 되었고요,

Mackie. Mix5 소형믹서로 Si IMPACT의 AUX 출력을 연결하여 모니터 됩니다.

연주자가 직접 볼륨의 크기를 조절할 수 있다는 잇점이 있죠.

역시, 신디사이저 밑부분의 바닥 매입박스에서 AUX 출력을 연결하여 사용하고 있습니다.

​

인이어는 신디사이저와 드럼 연주자에게 제공됩니다.

​

사용된 음향시스템 장비는 다음과 같습니다.

​

SoundCraft. Si IMPACT 디지털믹서

EV. ELX115 *2 메인스피커(기존 장비)

dbTechnologies. LVX P5 *2 강대상 모니터스피커

dbTechnologies. LVX P8 *2 찬양팀 모니터스피커

E&W. SL2.0 파워앰프 for 메인스피커

E&W. SL1.5 파워앰프 for 모니터스피커

Mackie. Mix5 & Beyerdynamic. DT260pro *2SET Personal In-Ear

Phonic. SEp-207 *2 for 유아실스피커

Behringer. Monitor1 for 유아실스피커 볼륨 조절 장치

SIVICO. PS-108 순차전원기

LS. AM16 / M2 / SP2-12A / SP2-14A OFC 케이블 & NEUTRIK Connector

​

그리고, 본당에 사용하던 장비를 1층 소예배실에 옮겨 설치하는 작업까지 마무리 되었습니다.

​

전체적인 작업을 하면서, 많은 분들이 함께 움직였기 때문에 믹스커피는 당연히 필요하죠^^

모두들 커피의 힘으로 잘 마무리 하였습니다. 커피는 역시 프렌*. ^^

​

이상, 경산에서 진행되었던 예배시스템 설치기의 음향 이야기였습니다.

이제 위드코로나로 준비중인데요, 예배시스템도 다시 점검하고, 필요한 부분은 준비를 해야 하는 싯점입니다.

코그미디어는 교회의 상황에 맞추어 좋은 결과물을 만들기 위하여 지속적으로 공부하고, 노력하고 있습니다.

예배시스템의 어려운 부분들이 있으시면, 언제든지 코그미디어에 문의 해 주세요.

​

함께 고민하고, 최상의 방법을 찾겠습니다.

​

가을이 갑자기 쑥 지나기는 것 같네요.

늘 건강하세요^^

안녕하세요, 코그입니다. 오랜만에 컴퓨터 앞에 앉았습니다.

​

지난 여름, 땀이 삐질 삐질 나던 날. 한통의 전화가 왔습니다.

서울인데, #LED전광판 견적을 요청하시고, 설치까지 요청을 주셨습니다.

​

우리 딸이 즐겨보는 유튜브 채널, #긱블 에서 온 연락이었습니다.

전화통화에서 긱블이라고 하시길래 깜놀했었지요^^

​

​

성수동 공업소, 긱블이 새로운 사옥으로 이전하는데 1층에 대형 LED 전광판스크린을 설치하는 작업이었습니다.

특히 이 곳은 성수도 까페골목 안에 위치해 있기 때문에

젊은 사람들로 항상 북적이는 곳이죠.

덕분에 실내에 설치된 옥외용 LED 전광판으로 많은 사람들의 주목을 받을 수 있는 잇점이 있습니다.

​

특히 실내에 설치하는 LED 전광판스크린은 옥외광고물이 아니기 때문에 설치의 제약이 별도로 없습니다.

설치된 제품은 P3.91mm 176inch 제품입니다.

사이즈는 가로 4,000 * 세로 2,000mm 이고요, 옥외용이기 때문에 밝기가 4,500cd/m2의 압도적인 밝기입니다.

밝은 대낮에도 보시기에 전혀 불편하지 않는 밝기입니다.

​

LED 전광판스크린이 설치될 Display Room에도 다양한 긱블의 작품들이 전시되어 있습니다.

유튜브로 보던 것들도 소소하게 보이네요.

​

인테리어 팀에서 LED 전광판스크린이 매입될 프레임을 정확하게 설치해 주셔서

빠르고 안정적으로 설치할 수 있었습니다.

1박2일로 계획했던 일정이 당일 작업으로 마무리 될 수 있었고요,

인테리어 팀에서 전기케이블과 데이터 케이블까지 배선해 주셔서 더욱 작업을 줄일 수 있었습니다.

이번 작업에 함께 하셨던 인테리어 팀에게, 인테리어 소장님께도 감사를 드립니다.

​

설치하는 동안에도 지나가시던 분들이 쳐다보시고, 궁금해 하시네요.

​

​

이 자리가 LED 전광판스크린이 설치될 공간입니다.

테두리 베젤은 인테리어와 같이 흰색으로 마감되어 있고요,

우리는 명암비가 더 좋은 블랙칩으로 설치하게 됩니다.

​

설치하는 당일, 대구에서 아침 일찍 출발해서 9시에 도착 할 예정이고요,

LED 전광판스크린 자재를 9시에 받기로 했는데, 기사님이 너무 일찍 오셔서...

더욱 빨리 가고 싶었지만 서울의 출근길이 바쁜 마음을 가로막네요.

​

또한, 긱블 이사날이랑 겹쳐서 전광판 자재를 넣는데 시간이 좀 걸렸네요.

사실, 오전에는 물건 넣고, 프레임을 지지할 목작업을 하였고요,

점심먹고 프레임을 붙이기 시작하였습니다.

프레임 사이즈가 500 * 500mm이니까, 가로로 8장, 세로로 4장이 설치됩니다.

​

​

LED 전광판스크린은 제일 하단부터 설치를 하는데요, 제일 하단 설치가 제일 까다롭습니다.

특히 수평과 수직을 잘 맞추어야 하죠.

하단의 1줄을 다 쌓으면 어느 정도 속도가 붙기 시작합니다.

그래도 P2.5mm 보다는 설치하기가 조금 더 수월하죠.

​

​

해가 뉘엇 뉘엇 넘어갈 때 쯤, 이제 마지막 상단부 작업이 시작되었고요,

오후 6시쯤 작업이 마무리되었습니다.

​

​

스케일러를 세팅하고요, 사용하는 방법까지 설명을 드렸습니다.

박대리님이 마무리하실 때, 저와 문팀장님은 배달되어진 자재의 나무파렛트를 해체하고,

마무리 정리를 깨끗이 하였습니다.

​

​

스케일러는 노바스타의 #TB6 가 설치되었는데요,

#NOVASTAR 의 #Taurus 미디어플레이어는 네트웍 혹은 USB를 통하여 사진이나 동영상 화일을 저장, 재생할 수 있는 다채로운 녀섯이죠.

​

​

전체적으로 설치된 LED 전광판스크린을 외부에서 보니 더욱 좋은 결과물이 나왔네요.

밝은 화면에 또렷한 색상은 크리에이티브 회사의 이미지를 더욱 돋보이게 하는 것 같습니다.

특히 긱블의 컬러에도 상당히 잘 어울리네요^^

​

​

쓸모없는 도전은 없다는 긱블에 LED 전광판스크린이 더욱 좋은 시너지를 만드는 데

작은 도움이 되면 좋겠습니다.

실패를 두려워하지 않는 젊은 사회를 만들어 가는데, 긱블이 많은 역할을 감당하고 있죠. 인정합니다^^

​

여러 이미지들로 테스트를 하였는데요,

마치 LED TV를 보는 것 같네요.

​

대형 Display는 점점 LED 전광판스크린으로 흘러가는 것 같습니다.

​

실내용 indoor LED나 outdoor LED 모두 코그미디어와 함께 하신다면,

더욱 좋은 결과물을 만나실 수 있습니다.

​

특히 코그미디어의 LED 전광판스크린은 #KC인증 을 받은 안정적인 고급 모듈로 설치가 되며,

모든 설치작업이 코그미디어에서 직접 진행되기 때문에 더욱 좋은 서비스를 제공받으실 수 있습니다.

​

​

이상, 모든 미디어의 솔루션,

#코그미디어 였습니다.

​

평안한 밤 되세요^^

안녕하세요. 코그입니다^^

​

오랜만에 컴퓨터 앞에 앉아 봅니다. 그 동안 여러 프로젝트들... 그리고 새롭게 준비중인 코빌 준비로 분주했던 시간들이었습니다.

그래도... 생존신고는 해야 할 거 같아서. 음향시스템을 설치한 이야기들을 나눠 보려고 합니다.

​

코그와 같은 지역에 있는 교회의 교육관 이야기입니다.

물론 증축되는 교육관이기에 여러 공간에 새로운 장비들이 새롭게 설치되었는데요,

가장 높은 층에 있는 교육부서실 중에 가장 큰 공간의 이야기를 나눠 보려고 합니다.

​

저는 사실 개인적으로 대부분의 교회의 건축 방향에 좀 의구심을 갖고 있습니다.

거의 비슷한 디자인 설계에, 많은 의자를 두기위한 여러가지 방안들, 그리고 획일화된 컬러나 가구 배치 등.

하지만 이번에 같이 진행하였던 프로젝트는 이러한 방향과는 좀 다른 공간이었습니다.

​

물론, 이러한 공간이 무조건 옳다는 것이 아니라, 많은 고민의 흔적들이 남아 있는 공간이었다는 것이고요,

기존의 방법들이 다 이상하고 틀렸다는 것이 아닙니다.

다만, 이번 프로젝트를 진행하였던 공간은 청년들에게 예배당이 어떤 곳인지를 잘 보여주는 것 같아서

생소하기도 하지만, 여러 가지를 함께 고민해 볼 수 있었던 작업이었습니다.

​

해가 저무는 노을빛과 예배실의 조명이 삭막한 콘크리트 속에 피어놨네요. 하지만 핸펀이 그 걤성을 미처 못 담는 중.

​

뭐, 본당의 기존 벽체의 포맷을 따른 무대 벽체나, 그렇다고 전체적으로 동일한 재질의 벽돌 마감이 아닌 점,

낮은 천정을 극복하기 위한 거친 듯한 노출마감.

따스한 햇살은 머금은, 물론 덥고 춥긴 하겠지만 좌측과 후면의 유리 배치들은 이 곳을 찾는 이들에게 차가움, 낯설음이라는 생각 대신

따뜻함과 호기심을 충분히 자아낼 수 있는 공간임에는 틀림없습니다.

​

어쨋거나 이러한 시도와 설계가 모든 좋은 결과만을 만들어내지는 않지만,

물론, 음향적으로 크게 좋은 환경은 아니지만 음향 이상의 것들을 내포하고 있다는 것만으로도 좋은 공간임에는 틀림없죠.

또한, 청년들이 사용하는 공간에 시대적인 트렌드를 앞서간다는 것도 참 좋은 것 같습니다.

​

오늘., 이상하게 음향이야기 보다 다른 이야기를 많이 하고 있네요.

​

​

#음향 이야기 하겠습니다.

​

​

​

이번 프로젝터에 주로 사용한 스피커는 #dbTECHNOLOGIES 사의 제품들입니다.

메인스피커는 #OPERA12, 모니터스피커는 #B-HYPE10, 그리고 강대상 모니터스피커는 #LVX P5 제품입니다.

물론 다른 부서실에는 B-HYPE 스피커가 메인으로 설치된 곳도 있고요, 기존에 사용하시던 베링거 제품이 설치된

공간도 있죠.

대부분의 환경들이 그러하겠지만, 기존에 사용하던 제품들을 그대로 활용하는 경우들이 있는데요,

사실 기존의 제품들이 오래 사용하셨다면, 새제품으로 교체하는 것도 좋은 방법이죠.

​

이번 프로젝트에서는 기존 제품 중, 오래되지 않은 몇 몇 장비들을 제외하고는 모두 새롭게 설치가 되었습니다.

기존 본당 건물에 연결한 신축 교육관 건물이기 때문에 프로젝트가 상당히 오래 진행되었고요,

진행되는 중간에 필요한 작업을 위해 여러 차례 방문해서 케이블 매설과 같은 작업을 진행하였습니다.

​

다행히 스피커의 리깅 와이어의 위치가 설치된 조명과 겹치지는 않네요. 다행입니다.

​

교육관의 가장 큰 공간에 설치된 OPERA12는 앰프를 내장한 파워드스피커인데요, #LS 사의 오디오케이블을 통하여 시그널을

전송하였습니다. 커넥터는 #뉴트릭 제품으로 설치가 되었고요, OPERA12 스피커는 세워서 리깅하도록 리깅포인트가 설치되어 있습니다.

하지만 천정이 낮은 관계로 교회에서 눕혀 설치하는 것을 검토해 달라고 하셨고요,

독특한 고음 유닛의 커버리지를 갖고 있기 때문에 눕혀 설치하는 것도 괜찮은 방법이 되는 녀석입니다.

​

​

특히 비대칭형 유닛이기 때문에 고음을 안쪽으로 모으는 형태가 아닌, 밖을 향하도록 설치하였습니다.

공간이 무대를 중심으로 옆으로 상당히 넓은 공간이지만 넓은 커버리지 때문에 충분한 결과를 제공 해 주네요.

특히 OPERA12는 저음이 풍성한 스피커이기 때문에 믹싱콘솔에서 적절한 룸튜닝을 진행하였습니다.

​

​

믹서는 교회의 본당에서 사용하시는 제품과 동일한 제품을 요청하셔서 #BEHRINGER X32로 설치되었습니다.

코그에서는 #SOUNDCRAFT #Si #IMPACT를 주로 설치하는데요,

#X32가 Si IMPACT에 비해 넓은 레벨미터를 제공하는 주는 것이 믹싱에 많은 도움을 주네요.

물론 많은 기능과, 아웃보드들의 사용은 Si IMPACT에 비해 많은 장점을 갖고 있습니다.

Si IMPACT도 충분히 좋은 믹서이고요, #X32나 #SQ, #QU, #TF 등 여러 믹서들이 갖고 있는 장점들은

교회의 예배 환경에 사용하기에 충분한 기능과 성능들을 제공하고 있습니다.

개취 아니겠습니까^^

​

​

목사님의 모니터스피커는 메인스피커와 같은 회사의... 회사 이름이 너무 길어 견적 작업할 때 좀 힘들긴 합니다.

이태리의 걤성이 쏴라있는 #LVX #P5 제품이 설치되었습니다.

사실 같은 이태리의 #LSS 제품도 모니터로 많이 사용하고 있지만 서로의 특색이 있어서,

이번에는 LVX P5로 설치를 했습니다. 이 녀석은 5inch #스피커 로 구성되어 있지만

스피치 위주의 모니터로는 충분한 성능을 제공해 주고요, 오히려 저음이 많지 않기 때문에

선명한 모니터링이 가능합니다.

​

뭔가, 상남자 같은 모습에 기가 살짝 눌립니다. 소리도 상남자 같습니다.

​

천정면에 설치를 하였고요, 전용 브라켓으로 좋은 각도를 제공해 주고 있습니다.

2통이 설치되었고요, 2통을 링크하여 동일한 사운드가 제공되도록 설치하였습니다.

설교하시는 목사님의 위치를 여쭤보니... 무대 전체를 사용하실 수도 있다고 하시네요.

그래서 조금 더 넓게 설치하였고요, 모니터링 볼륨을 충분하게 올려드렸습니다. 일 잘 하네요.

크기는 작아도 똘똘한 녀석입니다.

​

강대상 모니터스피커를 천정에 설치하는 이유는 더욱 좋은 모니터링 커버리지를 확보하기 위함이고요,

공간을 더욱 효율적으로 사용할 수 있다는 잇점도 있죠.

​

​

찬양팀 모니터스피커는 B-HYPE10 앰프내장형 스피커 2통이 설치되었고요,

파워드스피커이기 때문에 시그널 케이블과 전원케이블이 함께 붙은 녀석으로 설치해 드렸습니다.

전원은 #파워콘 으로 연결하였는데요, 파워콘은 다른 전자기기들을 연결할 수 없기 때문에

더욱 안정적으로 운용하실 수 있는 독특한 아이템이죠.

​

​

총 4개의 커넥터 #패널을 설치해 드렸고요, 무대 전체에서 다양하게 입출력을 사용하실 수 있도록

패널 세팅을 작업해 드렸습니다.

무대가 별도로 없는 벽돌 마감이어서, 정확한 사이즈로 뚥고, 나사를 고정하는 데 많은 시간을 쓸 수 밖에 없었습니다.

그래도 설치할 때 한번 더 땀 흘리면, 교회에서 사용하시기에 더욱 편하시기 때문에

꼼꼼히 작업하였습니다.

​

커넥터는 모두 뉴트릭으로 설치가 되었습니다.

​

방송실 부스는 매우 큽니다. 책상이 광활하네요.

여유있는 부스, 좋네요. 11U 랙케이스로 책상 밑에 장비들을 셋업하였고요,

책상 위에는 믹서와 여러 컨트롤 장비들만 올라갔습니다.

​

음향적으로 볼 때, 공간적으로는 좋지 않은 상황이었지만, 개별 의자들이 모두 스펀지를 머금은 페브릭 의자네요.

색깔도 세련된 무채색이었고요, 덕분에 하울링 포인트가 그리 많지는 않았습니다.

기존에 본당에서 사용하시던 믹서로 세팅이 되어서, 전체적인 세팅만 도와드렸고요,

세부적인 세팅과 라이브러리의 프리셋은 목사님께서 직접 조절해서 사용하시네요.

​

색감이 너무 따스하네요. 좋습니다^^

​

붉은 벽돌의 따스한 색감만큼이나 따스하고 예쁜 사운드가 나오네요.

단지 건물 안의 한 공간이고, 단지 몇몇 장비들이지만 예배의 기쁨을 터져나오고,

그 기쁨을 세상 속에 뿌리는 민들레 씨앗같은 청년들이 많아졌으면 좋겠습니다.

그리고, 그 과정 속에, 코그도 발가락 하나 담구었구나 하는 감사가 있고요.

​

모든 일들 속에, 모든 삶들 속에 하나님의 도움심이 코그 팀과, 또한 모든 믿음의 사역자들에게.

그리고 모든 성도들에게 매일 넘쳐나길 기도 해 봅니다.

특히 브살렐과 오홀리압과 같이 예배를 섬기기 위해 삶을 드리는 모든 예배 사역자들에게 응원의 박수를 보냅니다.

오늘도, 이번 주일도 화잇팅입니다^^

​

​

대구에서 서울에 작업하러 가는 길은 가깝지만은 않습니다.

하지만, 꼭 해야 할 일들이 있으면 간혹 올라가서 작업을 하기도 하죠.

이번에는 잘 아는 지인찬스로 작업을 진행했습니다.

오래 걸리는 현장이 아니어서, 1일 작업으로 마무리하고 내려왔습니다.

물론, 다른 경기도 현장이 있어서 월요일은 경기도 현장에서, 화요일은 서울 현장에서 작업하고 내려왔습니다.

​

​

결론은.. 피곤합니다. ㅎㅎ

그래도 잘 마무리 하고 내려왔습니다.

​

​

기존의 음향시스템에서 몇가지 변경을 하는 작업이었습니다.

메인스피커로 달려 있던 JRX115를 내리고, 대신 앰프가 내장된 TURBOSOUND. IX12를 설치했습니다.

천정에 플라잉으로 설치하였고요, 목사님 강대상 모니터 스피커로 역시 앰프가 내장된 PHONIC. SEP-207을 설치했습니다.

고성능 스피커는 아니지만, 담임목사님께서 여태껏 듣지 못하던 소리가 들려서 나름 괜찮은 결과를 만들었는 것 같네요.

가성비로는 정말... 따라올 스피커가 없네요^^

​

​

메인스피커는 천정의 고가 많이 높지는 않지만 정석대로 세워서 설치했습니다.

기존에 달려있던 JRX115는 눕혀서 설치가 되었었는데요, 고음 혼이 회전하지 않는 스피커이기 때문에

적절한 커버리지 영역을 위하여 세워서 설치하는 것이 음향적으로 좋은 방법입니다.

​

IX12 스피커가 JRX115보다는 덩치가 조금 작아서, 음향적 뿐만 아니라 디자인적으로도 그리 나쁘지 않은 것 같습니다.

​

​

플라잉 설치를 하는 이유는 가장 적절한 방향과 각도를 만들어 내기 위함이죠.

물론 작업은 더 많은 손이 가야 하지만, 1번의 수고가 오랫동안의 좋은 결과물을 만들어 낼 수 있기 때문에

가급적이면 플라잉 설치로 진행을 하는 편입니다.

특히, 아직 날씨가 덥지 않기 때문에 일하기에는 정말 좋은 계절이죠.

​

​

8채널 멀티케이블과 메인스피커용 시그널케이블, 전원케이블.

그리고 목사님 강대상 모니터 스피커용 시그널케이블과 전원케이블.

무대 바닥에 사용할 모니터스피커 케이블 등을 천정과 벽체를 통해 매설하였습니다.

특히 원래 설치하려던 멀티커넥터 위치에서 케이블을 나누어 보컬팀을 위해 무대를 뚫고 4가닥의 케이블을 배선하였습니다.

무대 바닥이 뚫려 있는 것처럼 보여지만, 막상 구멍을 뚫어보니 막혀 있네요.

지인찬스이기에 더욱 좋은 결과물을 만들어 드리려고 노력을 했지만 막힌 벽체 앞에 OTL 했네요.

하지만 많은 시간과 수고를 더하여 결국 배선을 마무리하고 커넥팅 작업을 해 드렸습니다.

​

8채널 멀티케이블 중 1채널은 피아노 전용 커넥터로, 3채널은 악기팀 커넥터로, 4채널은 보컬팀 채널로 연결되었습니다.

기존의 케이블은 강대상 마이크 및 반주기 등으로 그대로 사용이 되었고요,

​

기존에 설치되어 있던 방송실의 케이블들을 새로 정리하였고요,

새로 배선된 케이블들도 정리, 정리 했습니다.

인터넷 케이블도 짧아서 연장하여 깔끔하게 정리 해 드리고요,

전체적으로 튜닝, 테스트, 점검, 교육을 하고 마무리하였습니다.

​

​

오래된 장비이지만 여전히 현역에서 제 할 일을 묵묵히 다하는 MACKIE. 1604VLZ3를 보면서...

코그도 제 할 일들을 묵묵히 잘 감당해야겠습니다.

​

이날, 배송되어야 할 스피커가 추적불가 상황이 되어서 오전 내내 전화 통화, 겨우 저녁에 받았네요.

스피커가 늦게 오는 바람에, 배선에 더 많은 시간을 할애 할 수 있었던 것일 수도 있겠죠.

​

큰 작업은 아니었지만, 깔끔하게 잘 정리되었던 작업이었던 것 같습니다.

목사님도, 지인도... 좋아하시네요.

재정비된 사운드만큼, 코로나도 정비가 되어서 교회들이 더욱 흥왕케 되는 은혜가 우리에게 필요한 때입니다.

늘 건강하시고요, 이 어려운 시간들을 은혜 가운데 잘 이겨내시길 기도합니다.

​

​

​

​

​

예배시스템은 공간의 제약을 많이 받습니다.

특히 공간의 크기나 천장의 높이 등도 중요한 요소 중 하나죠.

스피커는 소리의 음원이 점진적으로 확산되며 감쇄하기 때문에 어떻게 설치하는가가 매우 중요한 포인트입니다.

이러한 내용은 스피커의 테크니컬노트에 기재된 주파수에 따른 반응이나 주파수에 따른 지향각도 등을 참조하는 것도

스피커를 이해하는 데 좋은 인사이트가 되죠.

​

그래서 스피커마다 지향각이나 설치 포인트 등이 차이가 날 수 있습니다. 하지만 일반적인 포인트소스형은

차이는 있지만 기본적인 확산 형태는 비슷하게 나타납니다.

플라잉 설치를 하는 이유도 바로 이러한 스피커의 특성을 공간에 맞추어 넣는 과정 중 하나입니다.

그래서 공간의 크기나 천고의 차이에 따라 적절한 설치 방법을 찾는 과정이 중요한 거죠.

​

이번에 설치한 B 교회의 교육부서실은 일반적인 낮은 천고에, 상당히 큰 공간을 갖고 있습니다.

메인스피커 1조와 모니터 스피커 1통과, 운용할 수 있는 믹서 등이 설치되었고요,

교회에서 구입하신 프로젝터와 전동 스크린 2기를 설치하는 작업 등이 있었습니다.

​

​

이번에 설치된 스피커는 YAMAHA. CBR12 제품인데요, 아쉽게도 이 스피커는 플라잉 할 수 있는 리깅포인트가

제공되지는 않습니다.

스피커에 구멍을 뚫어서 리깅포인트를 만드는 방법도 있지만, 이러한 경우 문제가 발생되었을 경우,

스피커 제조사로부터 서비스를 제공받기가 쉽지 않습니다.

만약 제가 스피커를 만들었다고 해도, 제가 만든 스피커에 구멍을 뚫은 제품을 수리 해 줄 마음은 없을 것 같기도 하고요.

​

​

어쨋던 리깅포인트를 만들어야 하는 제품인데요, 마침 양쪽 손잡이가 같은 위치에 설치되어 있네요.

리깅 와이어를 손잡이에 똑같은 길이로 만들었습니다. 와이어에 맞는 클립을 모든 고리에 2개씩 단단히 고정하였고요.

​

적당한 각도를 조절하고 보니, 일반적인 리깅포인트가 있는 상단보다 더 귀여운 모습이 되었습니다.

마치, 와이어가 귀에 걸린 것 같네요. 어린 친구들을 위해 예쁜 색깔의 페인트를 칠한 공간에, 검은 녀석이 귀엽게 자리하고 있습니다.

제가 볼 때, 여태 수없이 플라잉 했던 스피커 중 가장 귀여운 녀석이 아닐까 생각이 드네요.

​

​

믹서는 앰프가 내장된 YAMAHA EMX5가 설치되었습니다. CBR12를 돌리기에 충분한 파워를 제공하는 녀석이고요,

모노입력을 위한 XLR 커넥터와 콤보커넥터, RCA 입력까지... 작지만 모든 커넥터를 품은 녀석이죠.

이펙터나 컴프도 있고요, AUX 출력과 별도의 STEREO 출력까지 제공해 주는 다재다능한 믹서입니다.

​

​

참고로, 이 믹서는 앰프가 내장되어 있기 때문에 후면에 스피콘 출력이 기본적으로 탑재되어 있습니다.

​

​

모니터스피커는 가성비스피커 PHONIC. SEP-207을 천정에 설치 해 드렸습니다.

사실, SEP-207은 자모실 같은 공간에 많이 설치 해 드리는데요,

천고가 낮은 곳에서는 크지 않은 모니터링이 필요한 환경에도 자주 설치 해 드리고 있습니다.

​

물론, 더 좋은 천정형 모니터스피커도 많이 있긴 하죠.

​

​

기존에 갖고 계신던 랙케이스 상단에 음향믹서를 ON/OFF 할 수 있는 똑딱이 스위치를 달아 드렸고요,

스크린 스위치도 같이 설치해 드렸습니다.

​

스크린은 전동스크린 100인치 제품으로 설치해 드렸고요,

교회에서 구매해 두셨던 엡손 프로젝터를 정확하게 설치 해 드렸습니다.

이 프로젝터는 줌 기능과 코너퀵 기능 등이 없는 제품이어서, 스크린 하단에서 레이저 레벨기를 쏘아서

정확한 위치에 프로젝터를 설치 해 드렸습니다.

프로젝터 위치가 안 맞을 경우, 화면의 수평과 수직이 안 맞을 수 있기 때문이죠.

​

​

또 다른 소예배실에서 사용하시던 반자동 스크린도 고장이 나서 120인치 전동 스크린으로 교체설치 해 드렸습니다.

전체적인 사운드의 밸런스나 설치 등이 깔끔하게 잘 마무리 되었네요.

​

​

코그미디어는 이러한 예배시스템을 전문적으로 설치하는 팀입니다.

그래서 교회의 필요를 더더욱 잘 아는 팀이기도 하죠.

예배시스템이 필요하시다면 언제나 코그에 문의 주세요.

가장 적절하고 효율적인 답을 제시 해 드리도록 최선을 다하겠습니다.

​

날마다 삶으로 예배하는 귀한 예배자들 되시길, 코그는 응원하고 기도합니다.

안녕하세요., 코그미디어입니다.

요즘 비대면 예배가 많은 관계로 음향 보다는 영상시스템에 대한 문의와 설치가 많은 편입니다.

코그미디어에서는 교회에서 현장예배와 비대면 예배를 효율적으로 사용하실 수 있는 시스템을

교회의 환경에 맞추어 설치하고 있습니다.

​

교회의 예배시스템은 전문적인 엔지니어 사역자가 없는 경우가 많기 때문에

시스템의 구성은 과하지도, 그렇다고 부족하지도 않게 설계, 설치하는 것이 매우 중요하죠.

코그미디어는 이러한 부분에 효율적이며, 안정적으로 운용하실 수 있도록 최선을 다하고 있습니다.

​

이번에는 늦은 눈이 내리던 날 다녀왔던 군위 B 교회 HD #영상시스템 설치기를 사진과 함께 정리해 봅니다.

​

녹화 및 비대면 예배 실시간 스트리밍을 주된 사용방향으로 설치되었습니다.

물론, 프로젝터 화면에도 동일한 화면을 제공함으로, 비대면예배와 현장예배를 같이 드릴 수 있는 시스템입니다.

​

​

1대의 PTZ 카메라가 설치되었습니다.

PUR. HD-20 제품이고요, 광학 20배 줌을 제공하는 Full-HD 카메라이기 때문에 화질과 편의성을 모두 갖춘 제품이죠.

전용 PTZ 컨트롤러를 통하여 미리 설정한 카메라의 위치와 줌 기능을 버튼 조작으로 불러올 수 있습니다.

Preset 기능이라고 말하죠.

PTZ 카메라는 카메라를 거꾸러 설치할 수도 있습니다. 전용브라켓은 아니지만 일반 벽부형 브라켓에 카메라를 거꾸러 달아서 설치했습니다.

유리로 마감된 벽체 상단에서 카메라의 높이를 맞출 수 있는 기능으로도 사용할 수가 있죠.

​

​

스위쳐는 국내에서 생산되는 안정적인 LUMANTEK. VS4 제품이고요,

카메라 화면과 PC 화면을 입력받습니다. 그리고 크로마키 기능을 통하여 카메라 영상 위에 자막기능을 함께 사용하실 수 있죠.

특히 이러한 자막기능을 통하여 적절한 예배의 화면을 구성하실 수 있습니다.

1대의 카메라로 운용하시기 때문에 다른 앵글의 화면을 구성하실 경우, 전체적인 파워포인트 화면으로 바꾸어서 사용하실 수도 있고요,

또한 말씀이나 찬양의 가사 등을 자막 기능으로 사용하실 수도 있으시죠.

​

​

또한 VS4는 2개의 로고 기능을 제공하고요, 또한 PIP 기능을 제공하기 때문에

예배의 상황에 적절한 화면을 제공할 수 있습니다.

24inch LED 모니터로 멀티뷰 화면을 제공받을 수 있는 것도 장점이죠.

​

​

녹화 및 스트리밍은 AVERMEDIA. LGP2+ 제품을 설치하였는데요, 안정적인 운용이 가능한 제품입니다.

녹화는 LGP2+ 제품에 microSD 카드로 자체 녹화도 가능하고요, USB3.0을 통하여 PC를 통한 녹화도 가능합니다.

그리고, PC와 연동하여 유튜브나 OSB 같은 실시간 스트리밍 장치로도 사용하실 수 있죠.

​

이번 설치에는 PPT PC와 스트리밍 PC 2대가 함께 설치되었습니다.

​

​

기존에 사용하시던 음향믹서 PRESONUS. STUDIOLIVE16.0.2 USB 에서 오디오를 영상스위쳐로 입력해서

매우 깨끗한 음질의 사운드를 제공합니다. 프리가 좋은 믹서라서 더더욱 따스한 사운드가 마음에 드네요.

그리고, 로비에서도 음향을 들으실 수 있도록 스피커 설치를 요청하셔서 앰프가 내장된 PHONIC. SEP-207도 설치 해 드렸습니다.

​

​

사실, 이 교회의 음향시스템도 예전에 코그에서 설치했던 교회인데요, 이번 영상시스템 설치에도 불러 주셔서 감사합니다.

이러한 예배시스템들이 예배를 돕는 작은 도구가 된다는 사실이 언제나 코그에게 큰 힘이 됩니다.

하나님께만 더욱 영광돌리는 예배의 부흥이 이 땅에 가득 일어나길 기도합니다.

​

​

PUR. HD-20 PTZ 카메라 & 컨트롤러

LUMANTEK. VS4 HD 스위쳐

AVERMEDIA. LGP2+ 녹화 및 스트리밍 장치

intel i5 PPT PC

intel i7 스트리밍 PC

PHONIC. SEP-207

feat. PRESONUS. STUDIOLIVE 16.0.2 USB

안녕하세요, 코그미디어입니다.

이제 코로나19의 백신 소식도 있고, 거리두기도 조금씩 완화되고 있어서, 참 다행입니다.

교회도 다시 정상적인 모습으로 돌아갈 날이 멀지 않았으면 좋겠네요.

​

그래서인지, 요즘 다시 예배시스템에 대한 문의가 많은 것 같습니다.

오늘은 올해의 첫 프로젝트. 그러나... #LED전광판 때문에 늦게 마무리 되었던 이야기를 나눠보려고 합니다.

​

코로나로 모임이 어려웠던 지난 연말., 덕분에 계약도 조금 늦어 져, 결국 연도를 넘겼네요.

그래도 연말부터 준비하던 프로젝트였기 때문에 별 어려움없이 진행되었습니다.

물론, LED 전광판은 좀 늦게 시공하게 되었네요.

기다려주신 교회에 죄송하고, 감사한 마음입니다.

​

전체적인 #HD영상시스템 으로의 교체작업과 #LED전광판스크린 설비작업이 있었고요,

#음향시스템 의 전체적인 점검과 노후된 #커넥터교체 작업, 그리고 1층 소예배실의 음향시스템 교체 등의 작업이었습니다.

​

Previous imageNext image

#JBL #JRX212 스피커 2통을 설치하였고요, #파워드믹서 를 설치하였습니다.

랙케이스를 잠그고 사용하시기 원하셔서, 랙케이스에 스위치도 같이 설치해 드렸습니다.

​

​

​

음향시스템의 케이블은 #벨덴 과 #까나레 케이블로 되어 있어서, 콘솔쪽과 패널쪽 섀시 커넥터를 #뉴트릭 제품으로 교체하였습니다.

믹서와 스피커는 교체하신지 오래되지는 않아서, 그대로 사용하였습니다.

​

​

전체적인 HD 영상시스템은 모두 교체 되었습니다.

물론, 기존에 사용하시던 강대상 모니터용 TV는 성가대석 모니터용 TV로 사용이 되었고요,

강대상 모니터 TV는 65inch LED TV로 교체되었습니다.

​

​

카메라는 기존에 아날로그 카메라를 사용하셨는데요, 시대의 흐름을 극명히 보여주는 소니 3CCD 카메라였네요.

2000년 초반쯤 거의 모든 교회가 설치했다는 PD 씨리즈와 VX 씨리즈 카메라가 생각나네요.

이 제품은 PD 씨리즈입니다. 하지만 이제는 디지털에 밀려 버렸다는.,.

​

카메라 뿐만 아니라, 방송실의 모든 장비들과 케이블을 걷어내고 본격적인 설치작업이 시작됩니다.

책상도 교체하시려고 하셨는데, 일정이 안맞아서 추후 교회에서 직접 교체를 하셨네요.

일단, 기존 책상에 세팅을 하였습니다.

​

카메라는 #PUR #HD-20 카메라가 설치되었습니다.

#PTZ카메라 이고요, #20배광학줌 을 제공해 주는 이뿐 녀석이죠.

총 2대의 카메라가 설치되었고요, 1대는 목사님과 강대상 무대를, 그리고 또 다른 녀석은 성가대석과 성도석을

향하고 있습니다.

​

전용 브라켓으로 상하를 뒤집어 설치할 수가 있는데요, 카메라의 앵글이 카메라 하단까지 비출 수 있습니다.

이 곳에서는 카메라 하단에 드럼이 있기 때문에 드러머의 연주모습을 위에서 촬영할 수 있다는 잇점이 있습니다.

​

메인카메라는 정상적인 방향으로 설치가 되었고요,

카메라를 반대로 뒤집을 경우, #이미지플립 을 통하여 이미지 보정할 수 있습니다.

​

​

HD 스위쳐는 #LUMANTEK #VS4 제품이 설치되었습니다.

이 제품은 다양한 장점이 있는 녀석이지만, 최근에 이슈가 되고 있는 #USB-C 출력이나 #스트리밍 기능을 자체적으로

제공해 주지는 않습니다. 하지만 안정적이고, 발열이 거의 없다는 장점이 있습니다.

요즘은 어디나 발열이 있으면 출입이 않되죠. 36.5도 이내를 잘 유지하고 있는 녀석입니다.(썰~렁)

​

​

하지만 #HD-SDI 출력과 #HDMI 출력을 제공하기 때문에 LED 전광판스크린이나 #프로젝터 등 다양한 장치에

다이렉트로 연결 할 수 있죠.

특히 HD-SDI 입출력이 제공된다는 것은, 방송 시스템에 더욱 안정적인 운용을 제공해 줄 수 있기 때문에

매우 중요한 부분입니다.

​

PUR HD-20 카메라도 HD-SDI 출력과 HDMI 출력을 동시에 제공하기 때문에 더욱 안정적이죠.

PUR HD-20 과 LUMANTEK VS4는 HD-SDI 로 연결이 되고요, 75옴 RF 케이블에 75옴 BNC 커넥터로

체결되어 있습니다.

물론 #컨버터 등이 없기 때문에 컨버터 때문에 발생되는 레이턴시나 신호 왜곡도 없습니다.

​

사실, 이러한 HD 영상시스템은 약간의 레이턴시가 발생되기 때문에 장비의 계통도를 잘 매칭하여 추가적인 #레이턴시 를 줄이는 것도

매우 중요한 방법이죠.

​

LED 전광판의 경우, PUR HD-20 카메라 - 75옴 RF 케이블 - LUMANTEK VS4 스위쳐 - 75옴 RF 케이블 - LED 스케일러 - DVI 케이블 - 센딩카드 - CAT6 데이터케이블 - 리시빙카드로 연결이 됩니다.

물론, 설계하는 방법에 따라 차이는 있지만, 기본적으로 이러한 방식으로 연결이 됩니다.

​

요즘은 코로나19로 인하여 비대면 예배가 잦아졌죠.

그래서 #실시간스트리밍 이 중요한 싯점이 되었습니다.

그래서 #AVERMEDIA #LGP2+ 장비를 통하여 실시간 스트리밍을 할 수 있습니다.

물론 USB-C 출력이 있다면 #OSB와 같은 플랫폼을 통하여 실시간 스트리밍을 할 수 있지만

VS4에는 이러한 기능이 없기 때문에 최총 출력 HDMI 신호를 LGP2+에 연결하여 사용합니다.

​

별도의 PC가 있어야 하고요, 유튜브를 통하여 간편하게 송출하실 수 있습니다.

LGP2+는 #RECENTRAL4 라는 대쉬보드 프로그램을 제공하는데요,

안정적으로, 그리고 손쉽게 사용하실 수 있다는 장점이 있네요.

​

​

HD 영상시스템 시공이 먼저 진행이 되었고요,

실시간 스트리밍 방송을 운용하셨습니다.

​

그리고 LED 전광판스크린을 설치하였는데요, #P2.5mm #130inch 제품으로 설치가 되었습니다.

LED 전광판스크린은 #Unilumin UDA 씨리즈 제품이고요,

더욱 완벽한 평활도를 맞추기 위해 벽체 평탄 작업을 먼저 진행하였습니다.

전문목수팀과 같이 진행하였는데요, 콘크리트 벽체이다보니 LED 전광판스크린 면에 약 15mm 가량의 편차가 있네요.,

그래도 옛날에 미장으로 이정도 오차범위 내에서 벽체를 쌓으신 것은 대단한 일입니다.

​

​

덕분에 패널 부착이 더욱 깔끔하게 마무리되었습니다.

​

LED 전광판은 2,880 * 1,600mm 사이즈로 설치가 되었고요,

해상도는 1,152 * 640pixel입니다.

해상도는 낮은 편이지만 LED 전광판스크린은 가까이에서 시청하시는 것이 아니기 때문에

성도석에서는 전혀 입자가 보이지 않고 매우 깨끗한 화면을 제공합니다.

간혹 해상도에 관한 문의가 많으신데요, 교회의 경우 3mm 혹은 2.5mm면 충분하게 시청하실 수 있습니다.

​

경산 S교회 LED 전광판스크린 P2.5mm 130inch Unilumin UDA 씨리즈.

​

이러한 LED 전광판스크린은 기존 프로젝터 방식보다 매우 밝은 빛을 제공합니다.

따라서 강대상의 목사님 얼굴이 오히려 어둡게 나올 수 있는데요,

이러한 부분들을 해결하기 위해 #LED조명 을 설치하게 됩니다.

특히 카메라를 사용하기 때문에 #색온도 가 매우 중요한데요,

코그미디어에서는 카메라에 적합한 색온도 제품으로 설치하고 있기 때문에

사람의 얼굴이 차갑거나 혹은 붉게 나오는 현상을 해결하실 수 있습니다. 물론 어두운 문제도 같이 해결할 수 있죠.

​

이번 프로젝트의 경우, 천정면이 매우 높은 편이어서 조명 설치가 어려웠습니다.

천정 안에 사람이 들어갈 수 있는 구조도 아니었고,

목사님 조명만 설치하는 상황에 조명바텐을 설치할 수도 없었습니다.

그래서 기존 조명구멍을 통하여 합판을 길게 켜서 보강작업을 진행하였습니다.

박대리님과 문팀장님께서 앗시바 위에 올라가서 천정면에 합판 보강작업을 하고, 조명을 설치하고

방향을 맞추었죠. 의외로 시간이 많이 걸리고, 위험한 작업이었지만

안전하고, 정확하게 잘 마무리하였습니다.

물론, 천정 안에 사람이 들어갈 수 있는 구조라면 훨씬 쉽게 작업이 진행되었겠지만, 모든 작업 환경이 동일하지 않기 때문에

적절한 설치방법이 동원되어야 하죠.

이번에는 케이블 배선도 좀 어려웠던 편이었죠.

그래도 모든 작업을 잘 마무리 했습니다.

늘 함께 움직이는 팀원들이 있어서 더욱 하모니를 이룰 수 있는 거죠.

​

예배시스템은 모든 부분들이 서로 연결되어 있습니다. 그래서 더더욱 전문적인 예배시스템 설치팀이 필요한 거죠.

코그미디어는 이러한 부분들을 해결하기 위해 노력하고 있습니다.

특히 4명의 팀원들이 함께 이 일들을 하기에 조금씩 더 전진하고 있는 거겠죠.

저는 만능이 아니거든요^^ 늘 팀원들에게 감사한 마음입니다.

​

​

처음 HD 영상공사를 하러 갔을 때는, 무지 추웠던 1월 중순이었는데

희환하게 날이 너무 포근해서 참 좋았습니다.

그리고 LED 전광판을 설치하러 갔을 때는 따뜻한 나날들이 지속되다가 눈 다운 눈이 내렸던 날이네요.

​

​

계절의 변화와 날씨의 변화. 그리고 눈이 시리도록 아름다운 자연을 누렸던 프로젝트였던 것 같네요.

긴 시간 기다려 주신 교회와, 마무리 될 때 까지 신경써 주셨던 모든 분들께 감사한 마음을 전합니다.

​

​

이제 겨우 2달반 지난 2021년. 우리 모두에게 하나님의 은혜와 기쁨이 충만했으면 좋겠습니다.

#코로나 도 #바이바이 하고요^^

​

늘 건강하세요^^

​

​
