안녕하세요^^ 코그미디어입니다.
오랜만에 PC 앞에 앉아보네요. 오늘은 그동안 진행했던 프로젝트들을 하나씩 이야기 나눠 보려고 합니다.
코그에서 어떤 시공을 했다는 이야기 보다는... 어떻게 시공했다는 이야기를 더 많이 남기려고 합니다.
간혹 전화로 궁금하신 부분을 물어보시기도 하고, 블로그 보고 도움이 되었다는 말씀을 해 주셔서
더욱 힘 내서 포스팅 해 보려고요^^
올해 연초에 계약이 되었고, 전광판 수급 문제로 따뜻한 봄이 시작되던 여러날... 설비작업이 진행되었습니다.
음향시스템 리뉴얼과 HD 영상시스템, LED 전광판스크린과 LED 무대조명 리뉴얼 작업이 진행되었는데요,
먼저 음향시스템 이야기부터 나눠봅니다.

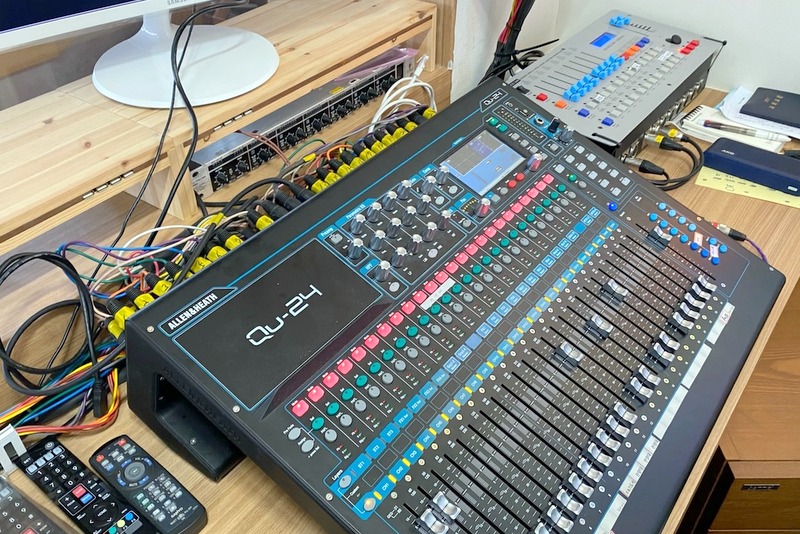

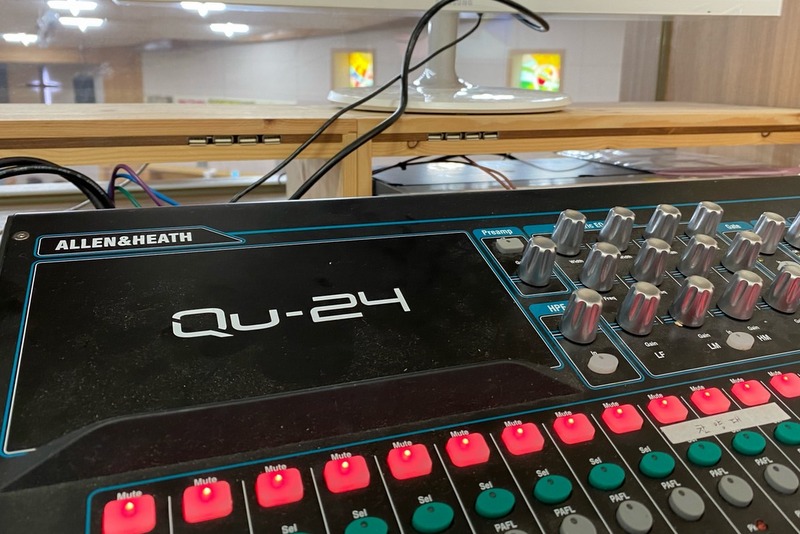

교회에서 음향믹서를 ALLEN&HEATH. QU24 디지털믹서를 사용하시고 계셨습니다.
좋은 믹서죠. 믹서는 그대로 사용하셨는데요, 기존 위치에서 배치를 바꾸시고 싶어 하시네요.
멀티케이블은 벨덴과 뉴트릭 조합으로 설치가 되어 있었고요, 문제는 멀티케이블이 충분히 넉넉한가.., 하는 문제가 있었죠.
다행히 박대리님이 천정 안에서 몇가지 조치를 취하고 필요충분한 만큼의 케이블이 더 나왔습니다.
물론 조금 더 여유가 있었으면 책상 밑으로 배선작업을 마무리할 수 있었을텐데,
정말 딱 필요한 만큼만 나와서 책상 위로 덕트를 설치해서 체결하였습니다. 그래도 이만큼 나온 것이 어디인가요^^
다행입니다.
음향시스템은 어떻게 구성하는가가 매우 중요한 부분이죠.
교회의 구조는 마름모 구조이고요, 중층 발코니가 있는 구조입니다.
특히 중층 발코니가 마름모 꼴의 후면을 다 채우고 있어서 메인 스피커 외에 UPPER 발코니 스피커를
4통 설치하게 되었네요.
기존에는 메인스피커가 2통씩 좌우로, 그리고 양쪽 사이드에 스피커가 1통씩 더 달려 있었는데요,

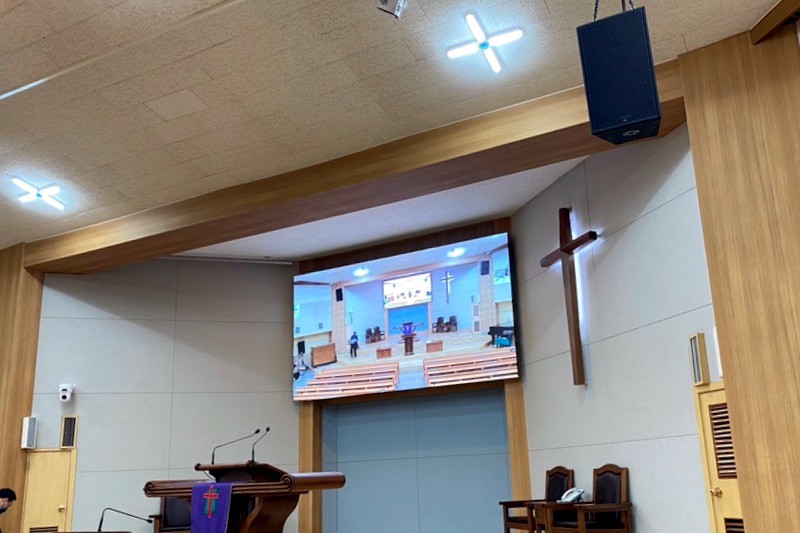

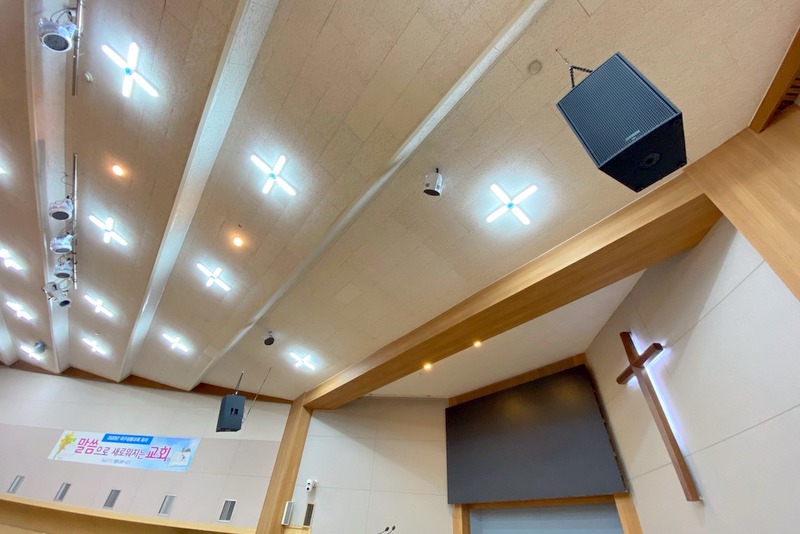

이제 충분한 음압과 시원한 사운드가 제공되는 EAW. RSX129 1조로 설치가 마무리 되었습니다.
스피커는 여러 통을 설치할 경우, 예상치 못한 왜곡현상들이 발생될 수 있기 때문에
가급적 L, R 1조의 스피커로 구성되는 것이 좋은 방법이죠.
물론 때로는 L, C, R 등 Center Fill이 필요한 경우도 있고요, 그리고 공간이 큰 경우 포인트소스 스피커보다
라인어레이 스피커가 필요할 때도 있습니다.
라인어레이 스피커 혹은 컬럼어레이 스피커는 왜곡현상을 최소화하고, 소리를 멀리 전달하기 위해 설계된 스피커 형태이죠.
공간에 따라, 그리고 필요에 따라 적절한 스피커가 선택되어 바르게 설치되는 것이 매우 중요합니다.

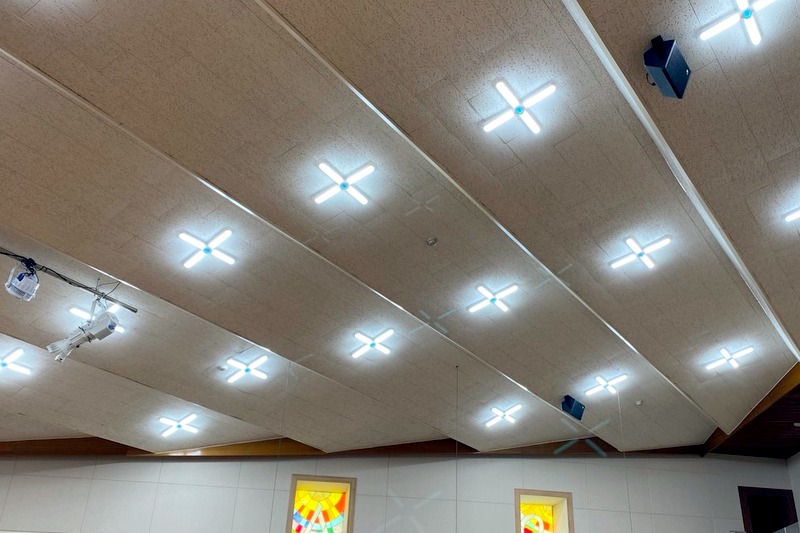

UPPER 딜레이스피커는 중층 공간이 넓어서 총 4통의 스피커로 구성되었습니다.
스피커는 CHRIS. K6 모델이 설치되었고요, 전용 U브라켓으로 설치할 수 있습니다.
전용 브라켓이 설치에 요긴하도록 잘 제작되어 있습니다.
메인스피커 EAW. RSX129는 앰프가 내장된 액티브스피커이기 때문에 전기를 공급하는 전원선과 신호를 보내는 오디오케이블, 그리고 스피커의 상태를 확인할 수 있는 네트웍 케이블로 배선이 됩니다.
특히 EAW. RSX129는 90*60, 60*40 의 지향각을 갖는 2가지 타입이 생산되는데요,
특히 90*60은 교회의 공간 형태에 적절한 지향각을 갖기 때문에 코그에서도 자주 설치하는 구성이죠.
앰프는 파스칼 앰프가 내장되어 있고요, 12인치 제품임이도 불구하고, 좋은 저음까지 제공해 줍니다.
물론, 우퍼스피커를 같이 사용하면 더욱 좋겠지만 교회의 특성상 우퍼 사용이 어려운 경우가 많기 때문에
풀레인지 스피커만 사용하시는 것도 괜찮은 구성이죠.
저는 특히 RSX129에서 나오는 기타 현 소리가 너무 좋은 것 같더라고요.
딜레이 스피커로 사용된 CHRIS. K6도 좋은 사운드를 제공해 줍니다.
저는 딜레이스피커는 가급적 좀 작은 모델을 사용합니다.
6인치나 8인치 정도를 많이 사용하는데요, 오히려 10인치나 12인치에 비해 해상도가 좋은 것 같습니다.
물론, 이러한 딜레이스피커를 설치할 때는 DSP를 통해 정확한 딜레이가 정렬되어야겠죠.
모니터스피커는 기존에 목사님 모니터 2통과 찬양팀 모니터 2통을 사용하셨는데요,
목사님 모니터스피커를 컬럼어레이 스피커로 새로 설치되었습니다.

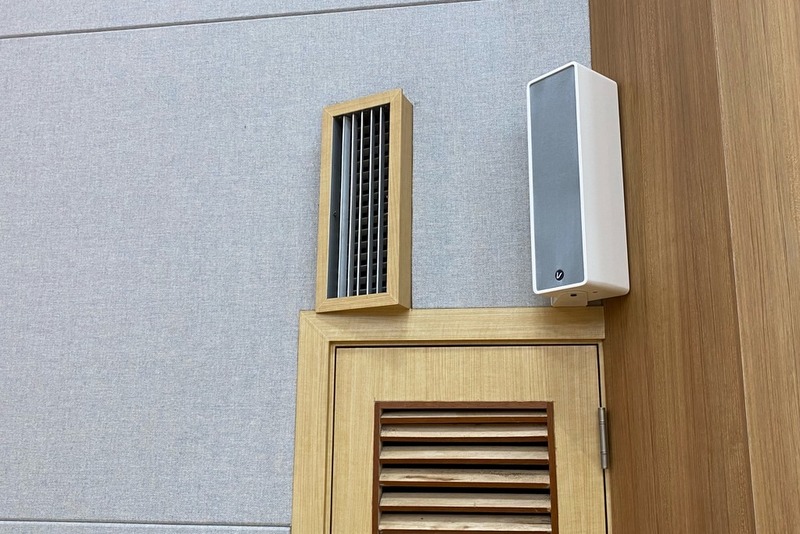

VERITY. COL4.3 스피커인데요, 3인치 유닛이 4개 일렬로 배열된 제품입니다.
라인어레이나 컬럼어레이는 개념은 동일합니다.
특히 소리의 직진성이 좋아지기 때문에 코그에서는 목사님의 귀 높이의 벽체에 설치를 많이 합니다.
모니터스피커는 노래하는 가수나 연설자의 앞쪽에 설치되는 것이 보통입니다.
그래서 바닥에 설치된 모니터스피커의 소리가 귀로 바로 들어오는데요, 목사님의 경우 강대상 때문에
앞쪽에 설치하는 것이 어렵죠. 그래서 옆으로 설치를 많이 합니다.
하지만 이러한 설치는 몇가지 불편한 부분들이 있습니다.
목사님과 너무 가깝게 설치가 되면 저음보다 고음이 많이 죽습니다. 이유는 목사님의 양복 어깨깃에 막히는 거죠.
설교 중에 몸을 좌우로 움직이시면 고음이 갑자기 들어오는 것이 이 이유죠.
그러면 조금 멀리 띄어서 설치하면 어떨까... 상대적으로 더 큰 사운드를 제공해야겠죠.
그리고 바닥에 설치가 되다 보니, 공간적인 면에서도 불편하고, 케이블이 연결되어 있는 것도 불편할 수 있습니다.
그래서 코그에서는 가급적 후면 혹은 측면 벽체에 컬럼어레이로 설치를 자주 합니다.
공간적으로 문제가 되지도 않고요, 케이블이 걸리적 거리지도 않습니다.
그리고 충분한 음압으로 자연스러운 모니터가 되기도 하죠.
간혹, 어떤 분들은 너무 자연스럽다고, 이전에 들리지 않던 본인의 소리가 들린다고 좋아하시기도 하시죠.
물론, 천장의 높이가 많이 높지 않다면 천정에 설치하는 것도 방법이 되겠죠.
이번에는 목사님 강대상 좌우측 벽체에 설치가 되었습니다.
VERITY. COL4.3은 디자인적으로도 매우 깔끔한 스피커라서 더더욱 좋은 것 같습니다.
마치 Hi-Fi 스피커 같은 느낌도 들긴 하네요.

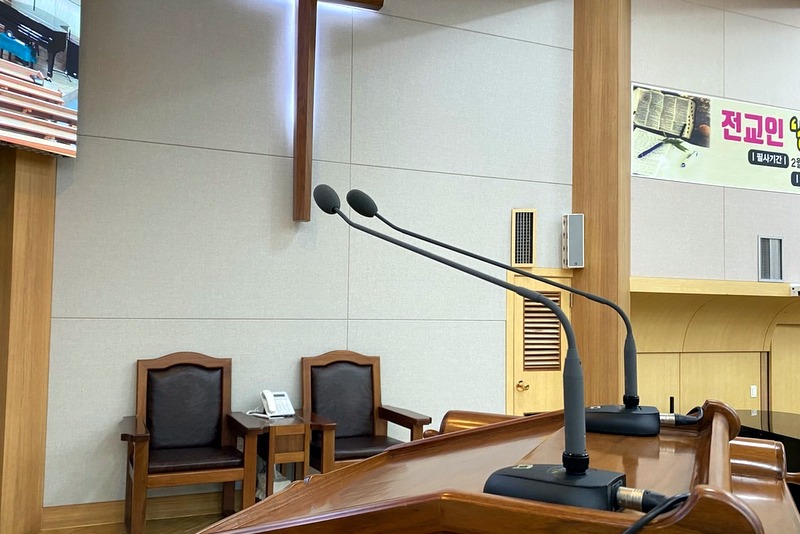

강대상 구즈넥마이크는 HMH. AVA0620 제품이고요, 수음이 잘 되어서 더욱 부드러운 마이크입니다.

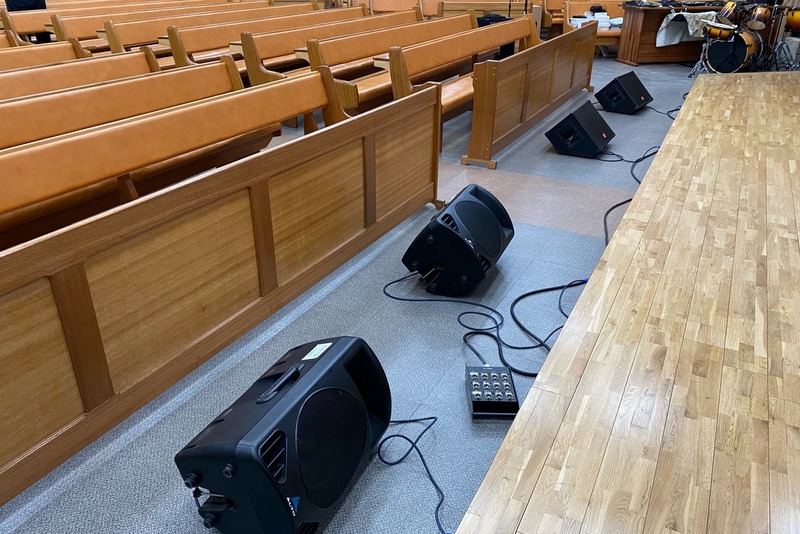

기존에 사용하시던 목사님 모니터스피커는 찬양팀 모니터스피커로 다시 사용이 됩니다.
이제 찬양팀 모니터스피커는 2통에서 4통이 되었네요.
그리고, 모든 스피커가 각자 조절이 되도록 AUX를 나누어 체결해 드렸습니다.
악기팀에는 아날로그 퍼스널 인이어 3세트가 함께 설치가 되었고요.

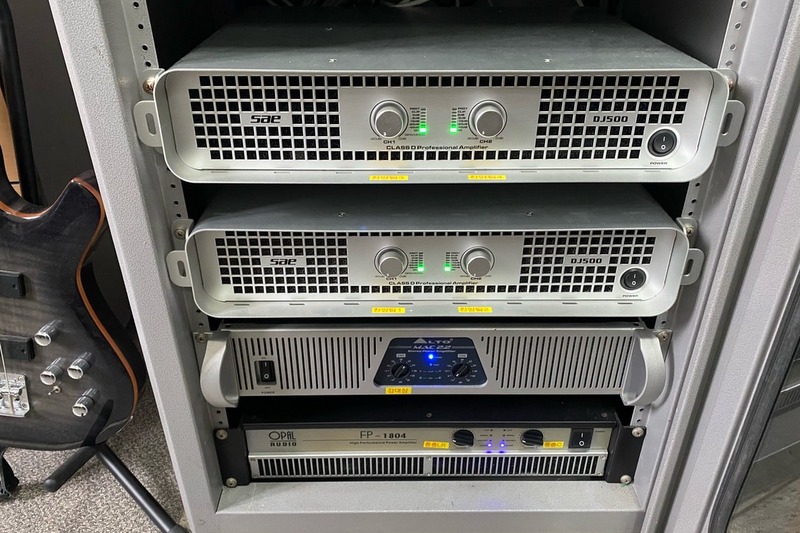

스피커나 헤드폰은 출력장치이죠. 원활하고 충분한 출력이 가능하도록 충분히 앰프를 매칭했고요,

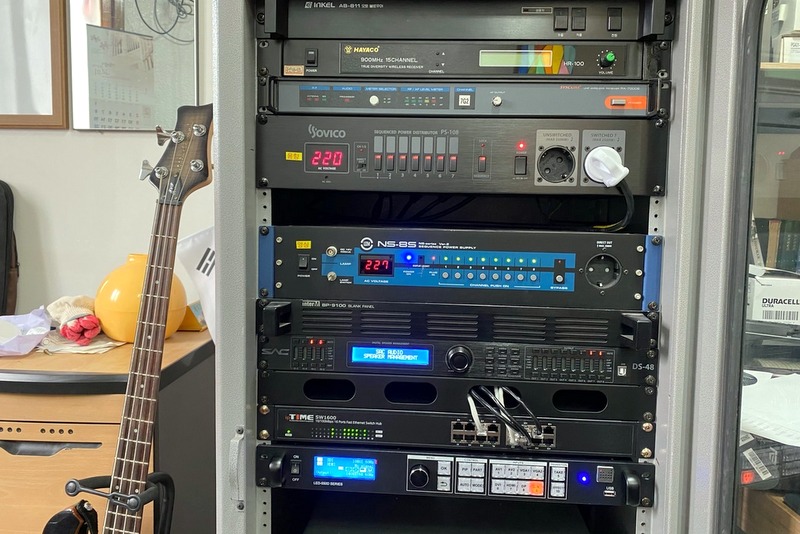

딜레이스피커나 영상스위쳐의 딜레이 등을 위해 DSP에서 튜닝 후 정확한 값으로 딜레이 세팅을 했습니다.

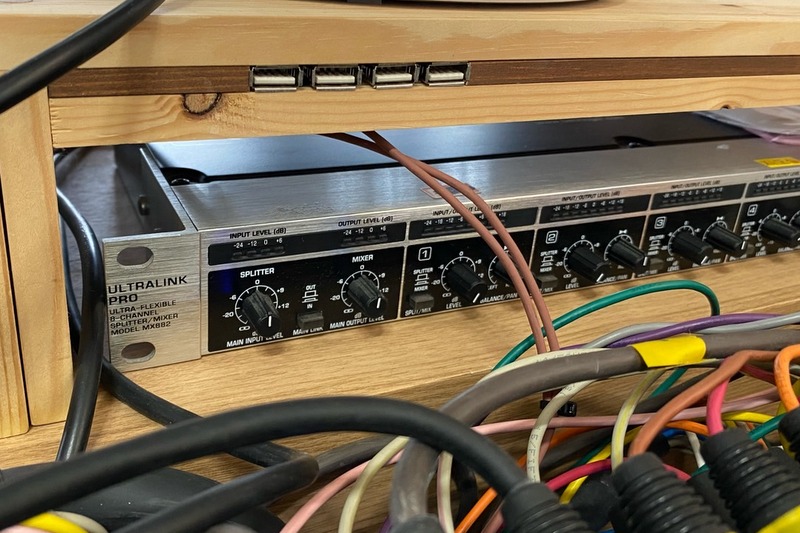

그리고 스플리터 장치인 BEHRINGER. MX882를 통해 자모실과 기타 출력의 사운드를
빠르게 조절하실 수 있도록 정리해 드렸습니다.
엔지니어는 단지 메인스피커와 모니터스피커만 컨트롤하면 다른 장치들에는 DSP와 스플리터를 통해 자연스럽게 운용이 되는거죠.
특히 교회와 같은 곳은 스피커를 통해 다양한 순서들이 진행됩니다. 설교와 찬양, 때로는 성가대 수음과 공연 수음 등을 적절히 서포터 해야하죠. 그래서 더더욱 완성도 높은 세팅이 중요합니다.
DSP나 스플리터, 또한 믹서의 그룹아웃이나 매트릭스, AUX 등의 필요한 용도에 따라 적절히 체결, 정확한 세팅을 하는 것이 매우 중요합니다. 그래서 예배시스템 전문 팀이 더더욱 필요한 거죠.
코그미디어는 더욱 꼼꼼하고 정확한 세팅을 통해 예배시스템을 쉽고, 잘 운용하실 수 있도록 최선을 다하고 있습니다.
예배시스템이 궁금하시거나, 필요하실 때는 주저하지 마시고 연락주세요.
친절히 상담, 견적드리겠습니다.
방송실 사역이 힘든 사역이 아니라, 더욱 기쁨으로 섬기는 사역이 될 수 있도록 코그도 최선을 다해 섬기겠습니다.
코그는 예배사역자들을 응원하고요, 방송실에 더욱 찬란한 기쁨이 넘치도록 노력하겠습니다.
코로나19로 여러가지 다양한 형태로 진행되지만 늘 섬기는 그곳에서 승리하세요. 코그도 응원하겠습니다^^
