음향시스템 리뉴얼작업 이야기. SOUNDCRAFT SI IMPACT









안녕하세요, 코그미디어입니다^^



오늘은 아주 무더웠던... 물론 아직 무덥지만 지금 보다 조금 더 열기가 뜨거웠던 7월초에 진행했던



음향시스템 리뉴얼 이야기를 남겨봅니다.







지역은... 감사한 대구네요^^



음향과 HD 영상시스템, LED 전광판스크린과 LED 무대조명까지 진행되었던 프로젝트였고요,



일단 음향 이야기를 나눠보려고 합니다.







광복절인 오늘도 메인스피커에 대한 문의가 있었는데요,



음향에는 스피커가 매우 중요한 포인트죠. 그 중에서도 메인스피커의 중요성은 매우 큽니다.



이 곳에는 JBL사의 AM 스피커가 한쪽에 2통씩, 세로로 리깅되어 있었고요,



스피커와 앰프, 케이블 등은 기존의 교회 장비들로 구성이 되었고요,



믹서와 무선마이크가 새롭게 설치되었습니다.







사실, 이런 상황이 전체적인 음향을 컨트롤하기에는 조금 더 어려운 감이 있습니다.



왜냐하면 이미 구성된 스피커와 앰프의 조합으로 새로운 잇점을 살려야 하고요,



무엇보다 이미 사용이 오래 된 상태의 장비들도 있기 마련이죠.







하지만 아직 쌩쌩하게 달릴 수 있는 장비들을 모두 교체하는 것도 실이 있겠죠.



모든 프로젝트는 상황과 환경에 맞추어 최선의 방법을 찾는 과정이 중요하죠.







메인스피커와 앰프는 충분히 좋은 장비들입니다.



공간에 훌륭한 기능들을 제공하죠. 특히 앰프는 CROWN. MA3602입니다. 뭐 굳이 설명하지 않아도.

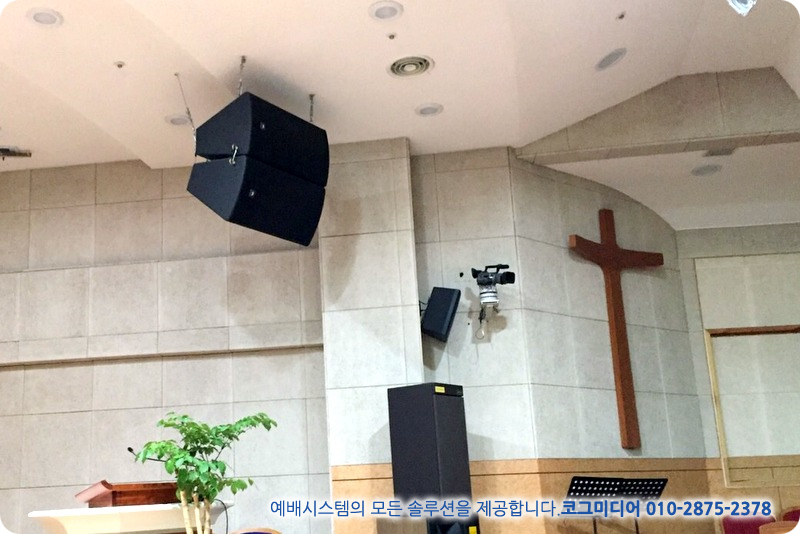

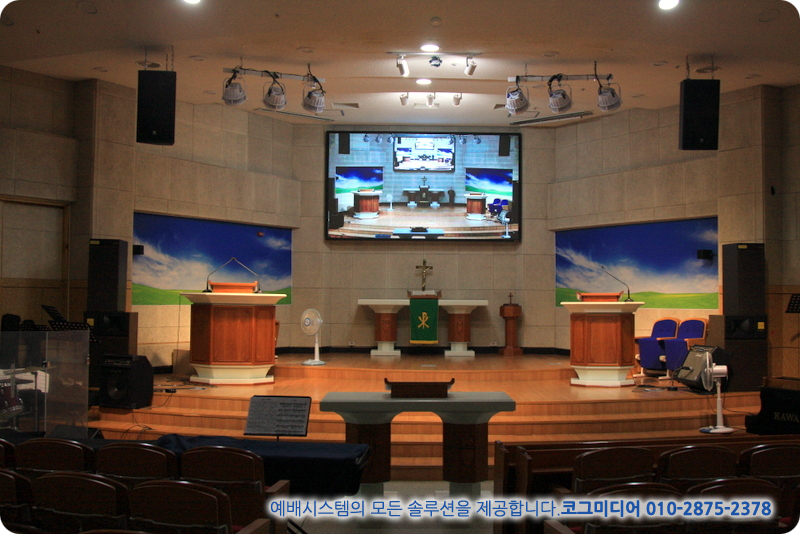

코그에서는 이번 음향 리뉴얼에서 기존 2통씩 리깅되어 있는 스피커를 1통씩만 새롭게 리깅하는 쪽으로



가닥을 잡았습니다.

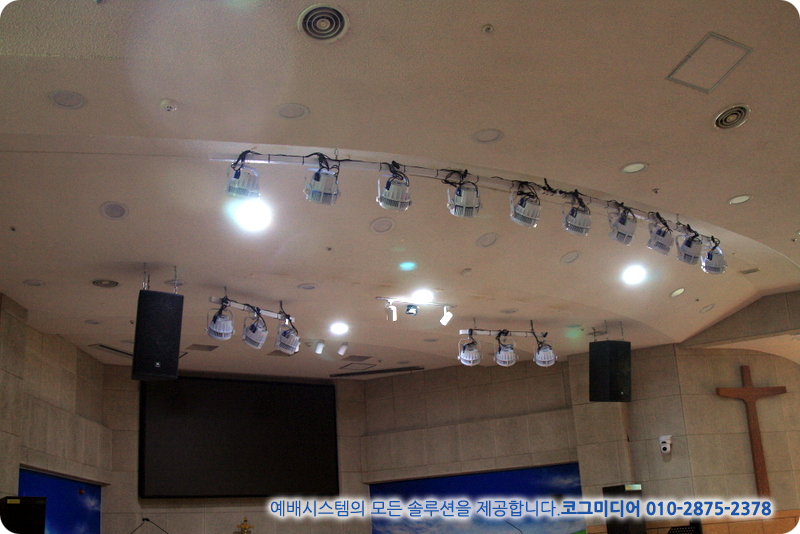

특히 중층 발코니에 UPPER DELAY SPEAKER가 있는 상황이었기 때문에



메인스피커로는 본당 메인홀만 커버하기로 정리했습니다.



















일단 총 4통의 스피커를 모두 체크했습니다. 사진자료는 없네요.



2통은 거의 동일한 주파수 응답을 보여주었고요,



1통은 저음에서, 1통은 중음에서 변형된 응답을 보여 주네요.



그래도 2통은 동일한 주파수 응답을 보여주여서, 그 2통으로 새롭게 리깅을 했습니다.



















이제 4통에서 2통으로 줄었기 때문에 늘씬한 키를 자랑하기 위해 원래의 모습으로 리깅했습니다.



스피커가 이전에 비해 홀쪽해 졌네요.

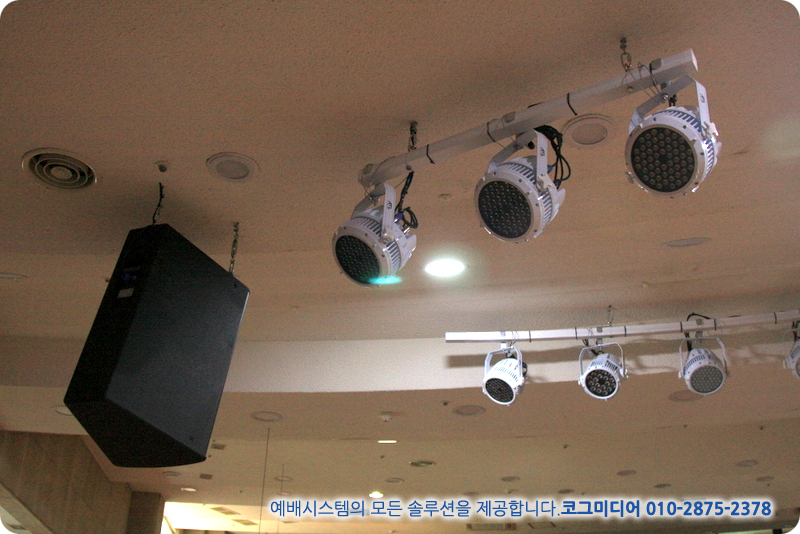

그리고, 부채꼴 모양의 공간 뒷부분에 발코니가 조금 깊어서 스피커의 고음 혼이 밑으로 내려가도록



스피커를 뒤집어서 설치했습니다. 스피커 그릴이 뒤집어도 동일한 디자인으로 되도록



설계되어 있기 때문에 전면에서는 전혀 티가 나지 않네요.







물론, 뒷쪽에서 확인하시면 스피커의 방향을 확인할 수 있습니다.



















케이블은 벨덴케이블을 사용하시고 계셔서, 그대로 사용이 되었고요.



기존의 CROWN. MA3602 앰프로 충분한 출력을 제공하였습니다.



물론, MA3602가 스피커의 MAX POWER는 아니지만, 공간과 앰프의 탁월함을 고려해서



기존의 앰프로 충분한 음압을 제공해 줍니다.







스피커와 앰프는 기존 제품을 거의 그대로 사용하고,



강대상 모니터스피커와 성가대석 스피커만 추가되었습니다.



하지만 스피커와 앰프의 출력에 따른 매칭은 새롭게 구성이 되었고요,



필요한 곳에 LS. SP2-14A 스피커 케이블을 추가적으로 배선하였습니다.



배선작업은 인테리어 마감 안쪽면의 공간이 충분히 나오지 않아서, 배선에 많은 힘이 들었습니다.



물론 더운 날씨에 체력적으로 지치는 것도 한몫 했겠죠.



하지만, 원래 여름은 이런 거니까... 특히 대구의 여름은 원래... 이렇잖아요^^







메인스피커와 UPPER BALCONY 스피커, 성가대석 스피커는 기존에 사용하시던



DBX. DRIVERACK260으로 볼륨값과 딜레이를 세팅했습니다.

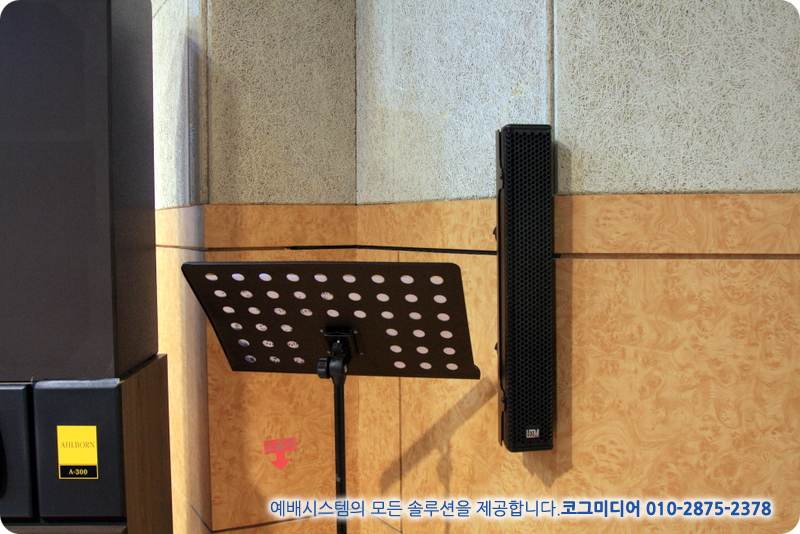

성가대석 스피커는 LEEM. CL83 컬럼어레이 스피커로 구성이 되었고요,



3인치 유닛 8개가 탑재되어 있어서 깔끔한 사운드가 제법 잘 전달되네요.



















이 스피커의 브라켓이 고정형 브라켓이어서, 추가적으로 각도를 조절할 수 있는



브라켓을 구입해서 설치해 드렸습니다. 좌우 각도도 조절이 되도록요^^



특히 스피커의 디자인이 깔끔하게 잘 나온 것 같습니다. 소리도 잘 나오고요.







사실, 기존 성가대석에 사용하시던 JBL. CONTROL1 스피커 2통을



강대상과 사회석 모니터스피커로 사용하려고 했었는데요,

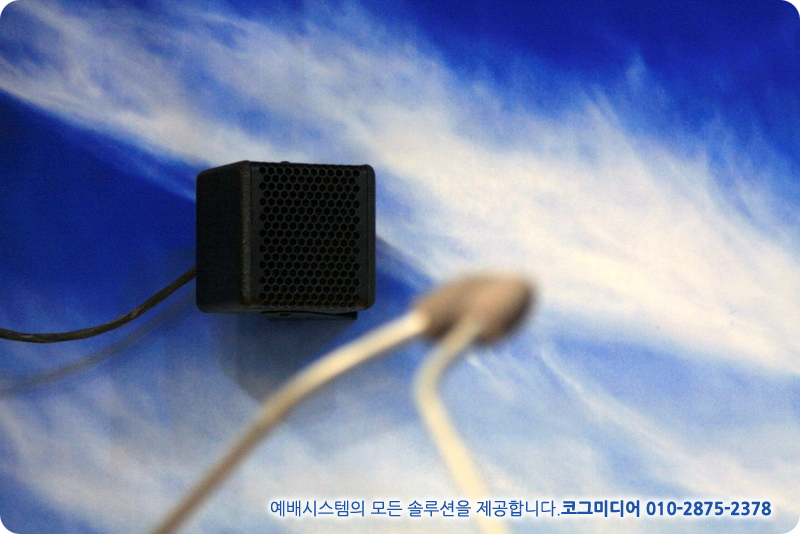

둘 다 고장이 난 상태여서 LEEM. C4 스피커로 대체하였습니다.



주먹보다 조금 더 큰 사이즈의 스피커인데요, 강대상과 사회석이 벽체에 가까워



작은 소리로도 충분한 모니터링이 됩니다.

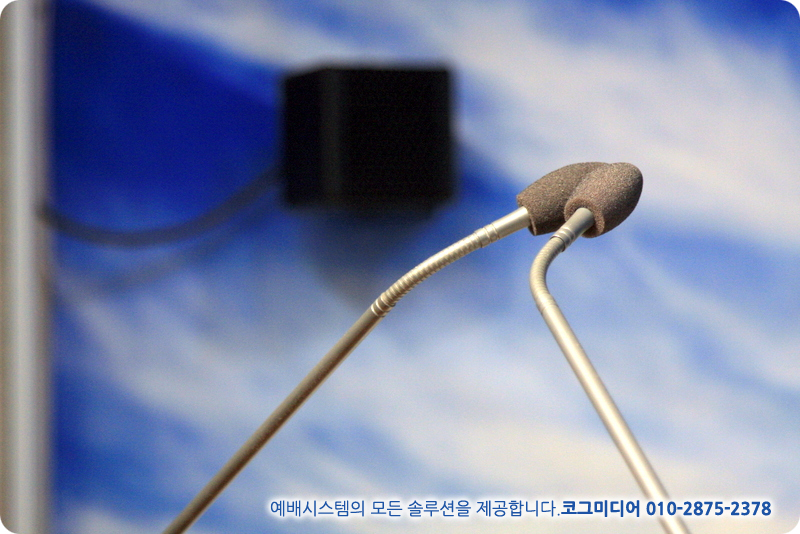

강대상 마이크는 AKG. CK33을 사용하시고 계시네요.



















UPPER 스피커는 DSP 세팅만 새로 정리하였고요,



이제 예배실 안에서의 음향작업은 마무리 되었습니다.

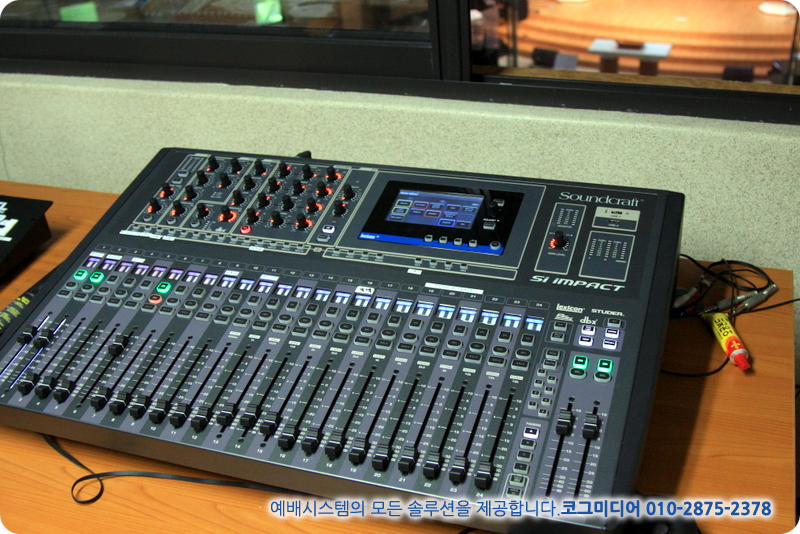

방송실에는 SOUNDCRAFT. SI IMPACT 디지털믹서가 설치되었습니다.



이전에 사용하시던 믹서도 SOUNDCRAFT. GB4 아날로그믹서여서



디자인이나 컬러나, 음색 등 많은 부분들이 크게 차이나지 않습니다.







SI IMPACT는 디지털믹서이기 때문에 전기적은 충격에 좀 약한 부부들이 있습니다.



접지는 가급적 되어 있는게 좋죠. 그리고 FURMAN. AC-210E 같은 전원안정기도 도움이 됩니다.







SI IMPACT는 제품을 개봉하고, 펌웨어 업데이트를 필히 하셔야 하죠.



버전이 V2.0으로 변하면서 스테이지박스를 통한 채널 확장도 가능해 지고요,



여러가지 기능들과 아이패드 연동 등의 차이가 발생됩니다.



제가 받은 느낌은 펌웨어 업데이트 유무에 따라 서로 다른 기기라는 생각이 들 정도네요.







어쨋던 펌웨어 업데이트를 하고요, 공유기를 연결해서 아이패드로 연동하였습니다.



펌웨와 아이패드 이야기는 다음에 남길께요^^

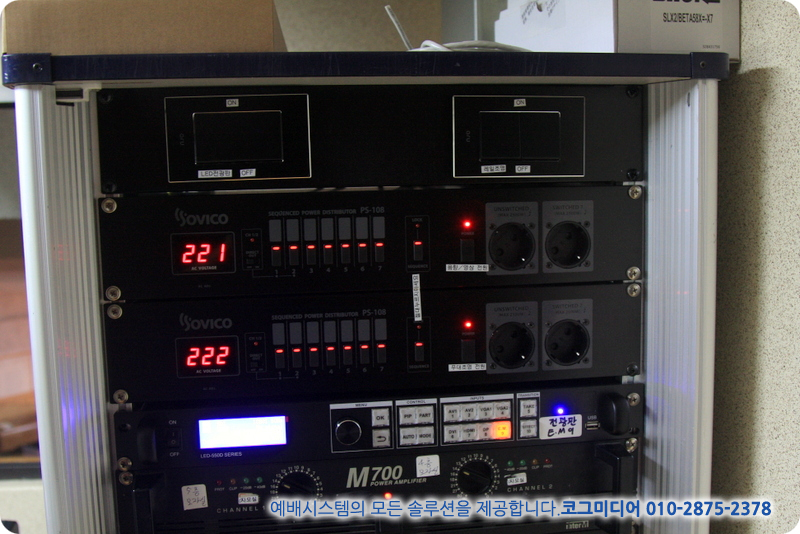

순차전원기는 SOVICO. PS-108로 설치되었고요, 음향 순차전원기로 2개, 무대조명으로 1개의 순차전원기를 사용했습니다.



음향순차전원기는 1개는 상단에, 1개는 하단에 설치했고요, 2대를 연동하여 1개의 스위치로 총 14개의 순차제어가 되도록



설정하였습니다.



코그에서는 가급적 순차전원기를 윗쪽에 설치하는데요, 순차전원기 버튼을 켜고, 끌 때 숙이지 않으셔도 되도록



가급적 위쪽에 설치를 해 드리고 있죠.



음향순차전원기에 영상장치도 포함되어 있습니다.

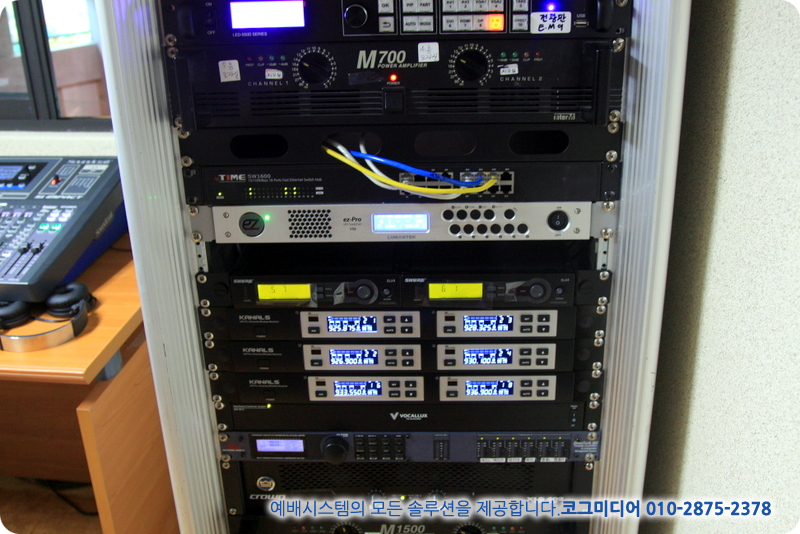

그리고 마그네틱접촉기로 연결된 LED 전광판스크린 스위치와, 레일조명 스위치 등이 랙 상단에 포함되어 있네요.











전체적인 입출력 채널들을 세팅하고요, 전체적인 밸런스와 음압의 차이 등



몇가지를 체크하고요, 방송실 실무를 담당하시는 집사님들께 교육과 사용법 등을 설명하고



마무리 하죠.



SI IMPACT는 사용하기가 매우 쉬운 디지털믹서 중 하나이기 때문에



대부분 쉽게 배우시고, 익히시는 것 같습니다.

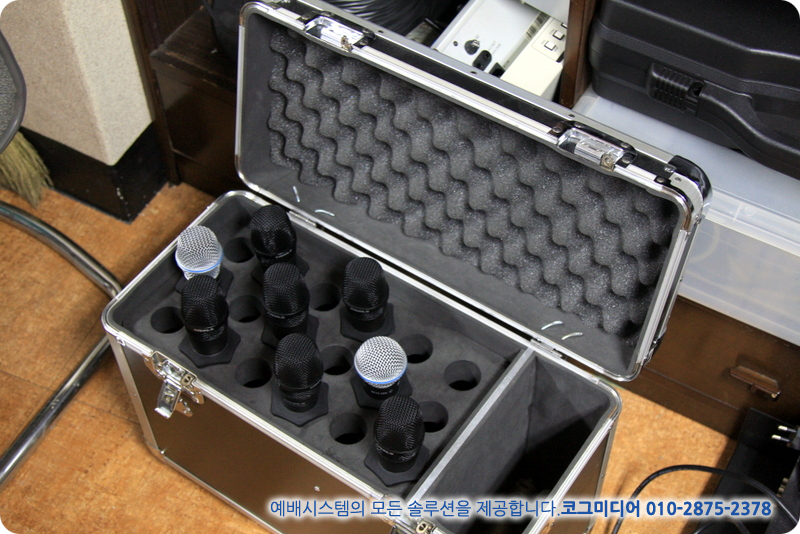

무선마이크는 SHURE. SLX2/BETA87과 BETA58, 그리고 KANALS. BK-902N(듀얼) 3세트,



총 8채널로 구성이 되었고요, VOCALLUX 안테나와 분배기로 구성하였습니다.













전체적인 작업을 진행하면서 처음 계획했던 부분과 수정되었던 부분들이 약간 있기는 했지만



전체적인 사운드 밸런스와 고른 음압 등 여러가지 문제들이 함께 해결이 되었습니다.







그동안 수고했던 여러 아날로그 장비들은 방송실 밖으로 퇴출? 되기도 하고요,



2층 소예배실에 약간의 업그레이드가 진행되기도 했네요.







무더운 여름날이었지만, 교회 바로 앞에 있던 슈퍼에서 많은 물과 음료를 쉽게 공급할 수 있어서



그나마 괜찮은 현장이었던 것 같네요.



작업환경에 늘 신경 써 주셨던 장로님과 목사님께도 감사한 마음을 전합니다.







입추가 지났지만 아직 여전히 덥네요.



남은 여름, 건강하게 잘 이겨내시고요, 늘 예배의 기쁨이 충만하시길 기도합니다.







코그는 예배사역자들을 항상 응원합니다^^
