대학교 종합문화관 예배시스템 설치기

안녕하세요. 코그시스템입니다.

코그시스템은 지난 8월과 9월, 경기도 이천에 있는 한 대학교의

종합문화관 방송시스템 프로젝트를 무사히 마무리 했습니다.

​

​

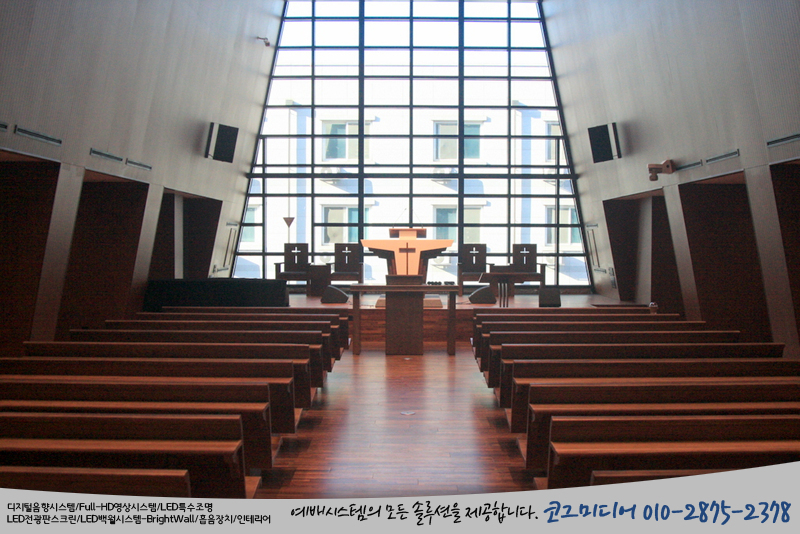

종합문화관의 2층 예배실에 음향과 영상시스템을 설치하고,

옆에 있는 병원 건물에 방송 실황을 중계하는 작업을 진행하였습니다.

전체적인 건축에 전기팀과 인테리어팀, 조경팀과 병원 케이블방송 팀들의

도움으로 잘 마무리되었습니다.

​

방송시스템은 음향과 영상시스템이 구축되었는데요,

음향시스템은 메인스피커는 메이어 Meyer 사의 제품으로,

무대 모니터스피커는 EAW 제품으로 구성이 되었습니다.

​

​

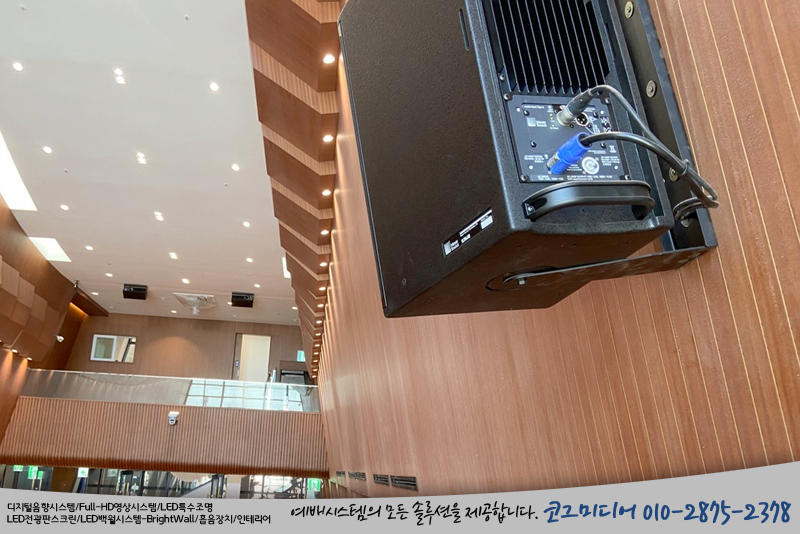

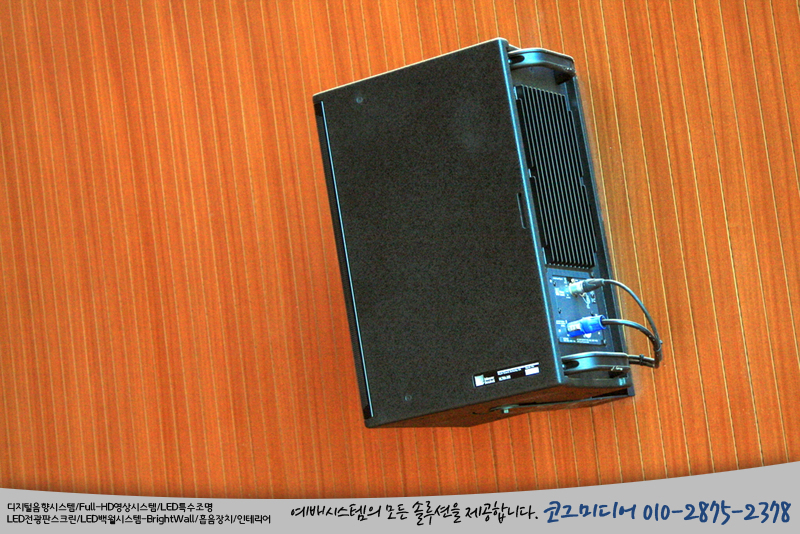

메인스피커는 Meyer Ultra-X40 제품이 좌우 벽체에 전용 브라켓으로 설치가 되었습니다.

메이어 스피커는 앰프가 내장된 파워드스피커이기 때문에

Belden 시그널케이블과 함께 전기케이블이 함께 포설되어 설치되었습니다.

스피커의 특성상 지속적인 진동이 발생하기 때문에

인테리어 팀에서 미리 구조목 위에 각파이프를 설치 해 놓으셔서

안전하게 설치할 수 있었습니다.

​

​

역시 메이어 스피커다운 사운드를 제공하네요.

흡음 역시 높은 천고도 도움이 되었고요, 충분한 충진재와 라인타공판의 시공으로

과도한 튜닝없이 사운드가 잘 잡혔네요.

전기음향적인 측면에서 장비의 선택과 설치도 중요하지만,

건축음향적인 측면도 매우 중요하죠. 이번 프로젝트는 이 2가지 면에서

적절한 선택이 된 것 같습니다.

​

메인스피커의 커버리지가 약 16m 정도 되었는데요,

포인트소스형 풀레인지 스피커 2통으로 충분히 커버가 되었습니다.

아니, 넘치는 출력 부분을 다듬고 다듬어서 적절한 출력으로 제공하였습니다.

Ultra X-40은 3inch HF와 8inch*2ea의 LF로 구성이 되어 있지만

놀랍게도 충분한 저음 재생력과 400Hz 중저음 주파수까지 지향성을

컨트롤 할 수 있습니다.

​

별도의 우퍼스피커가 없지만 공간에 충분한 저음 재생력을 제공하네요.

​

​

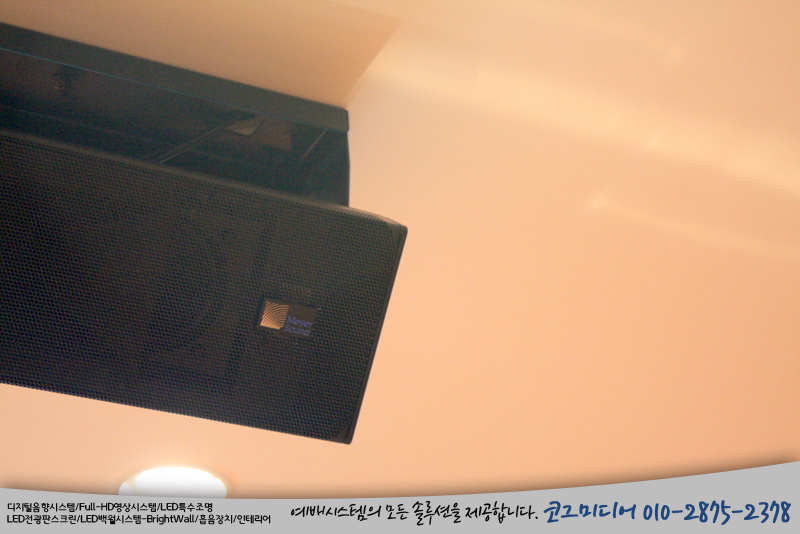

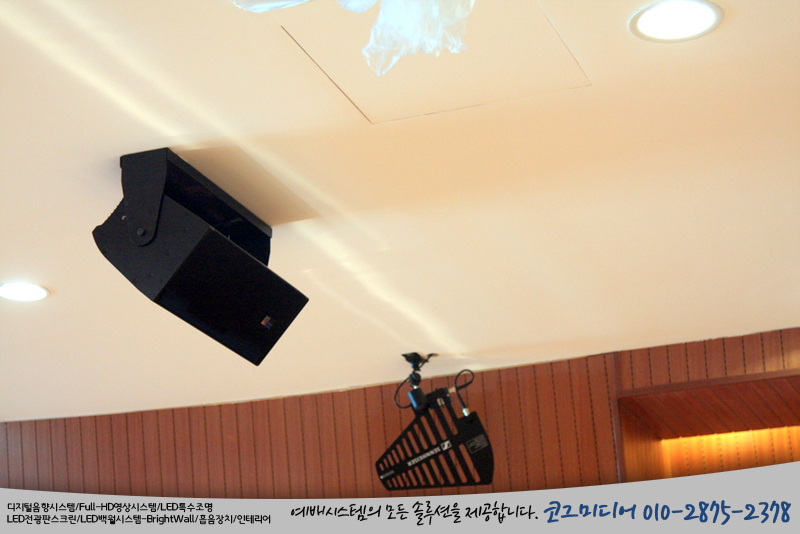

3층 방송실 앞에 있는 발코니 부분에는 딜레이스피커가 별도로 설치가 되었는데요,

같은 라인업의 Ultra X-20이 2대 설치가 되었습니다.

역시 전용브라켓으로 천정에 고정 설치가 되었고요,

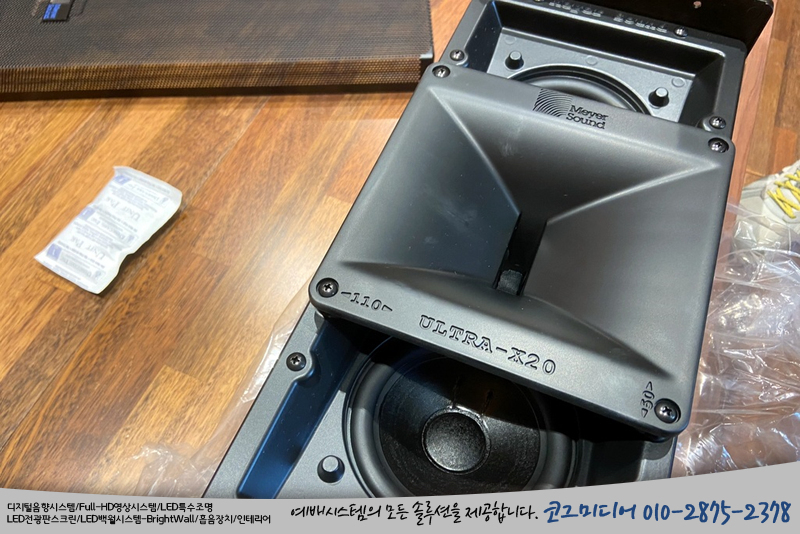

고음 유닛의 지향각을 회전하여 설치하였습니다.

​

지향성을 더욱 뚜렷해지는 중,고음대에는 스피커를 설치하는 방향에 맞추어

혼을 회전할 수 있는 제품이 더욱 탁월한 선택이며,

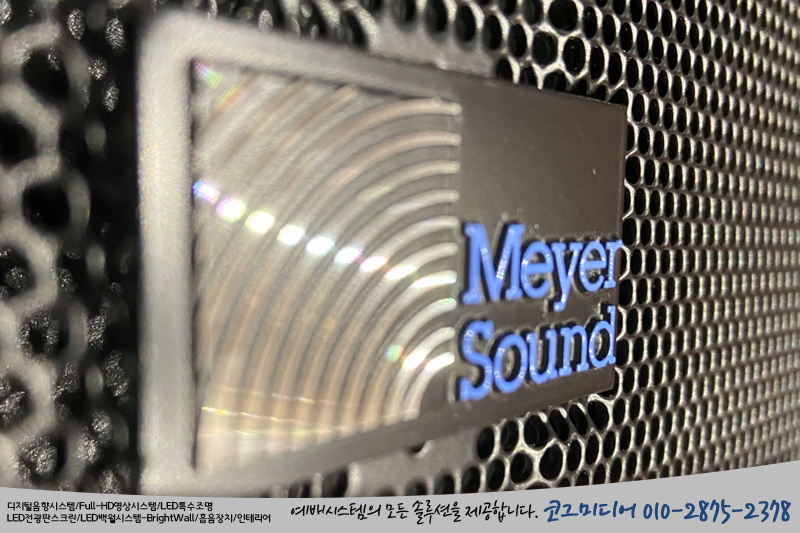

스피커 그릴을 탈거하여 고음 혼을 회전할 수 있습니다.

​

또한, 스피커 그릴의 마크도 회전할 수 있죠.

​

​

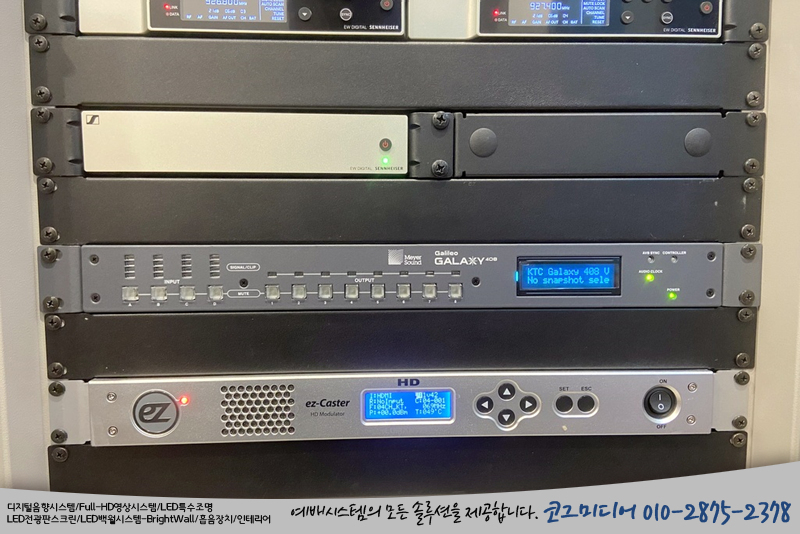

메인스피커 2통과 딜레이스피커 2통은 Meyer Galileo Galaxy 408로 제어가 됩니다.

Galileo Galaxy 408은 방송실 뒷편, 랙케이스에 설치가 되었고요,

노트북으로 세밀한 세팅을 마무리했습니다.

​

​

전체적인 사운드의 튜닝은 인강오디오 기술팀에서 직접 도와주셨고요,

덕분에 훌륭한 사운드를 만날 수 있게 되었네요.

​

학교측의 요청으로 2번의 세팅이 진행되었는데요,

마무리까지 명품답게 잘 정리 해 주셔서 더욱 더욱 감사합니다.

​

​

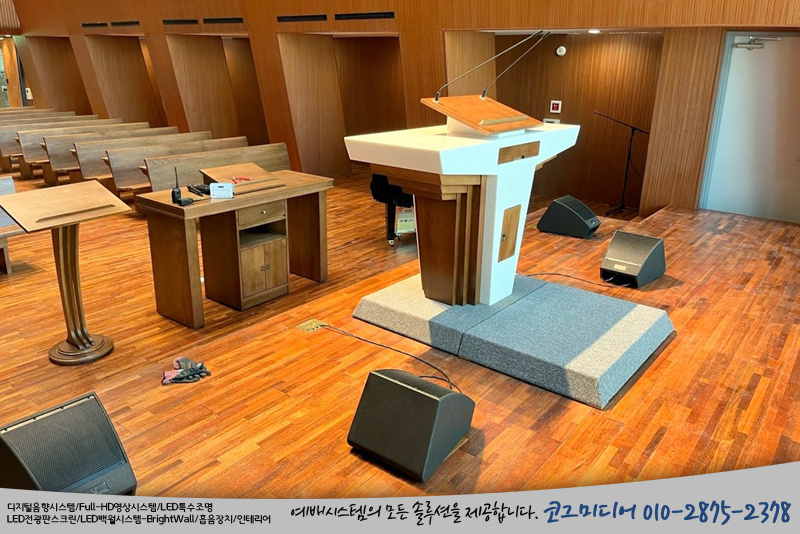

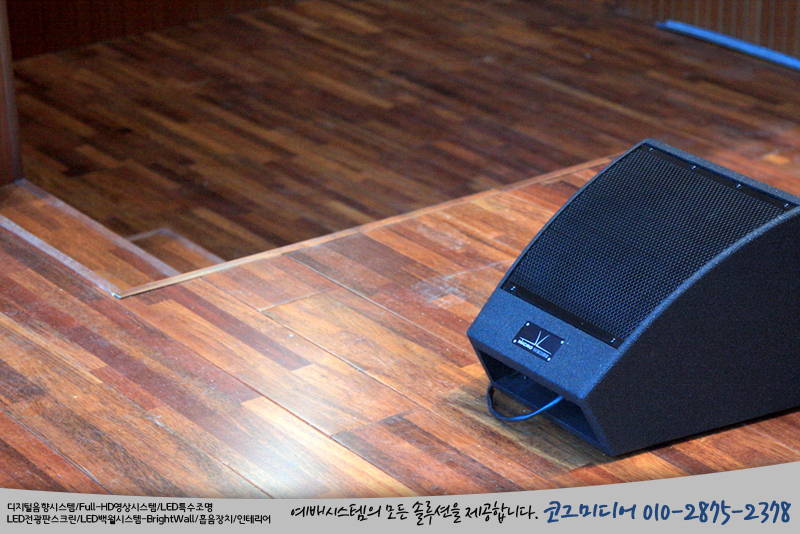

무대에 사용된 모니터스피커는 EAW MW10 제품으로 설치가 되었습니다.

강대상 모니터로 2대, 무대 모니터로 2대로 세팅되었습니다.

​

메인스피커와 같은 제조사의 모니터스피커의 비용이 너무 커서

차선책으로 EAW 스피커가 설치되었지만

EAW MW10 역시 매우 훌륭한 모니터스피커죠.

저는 특히 사운드 뿐만 아니라 MW10의 디자인과 마감 면에서도 매우 좋은 스피커로 생각을 합니다.

특히, 연결된 스피콘이 보이지 않도록 설계가 되었고요,

스피콘 앞부분을 손잡이로도 활용할 수 있도록 디자인이 잘 된 스피커죠.

​

​

앰프는 PowerSoft DueCanali1604가 무대 쪽에 설치되었습니다.

모니터 스피커가 4통이 구동되기 때문에 2장의 앰프가 필요하죠.

4채널 앰프도 있지만, 만약을 대비 해 2채널 2장으로 구성하였습니다.

좋은 스피커에 좋은 앰프의 구성은 충분한 출력 뿐만 아니라

넘치는 출력을 제공하죠. 적절한 세팅을 통해 공간에 맞춘 사운드를 제공합니다.

​

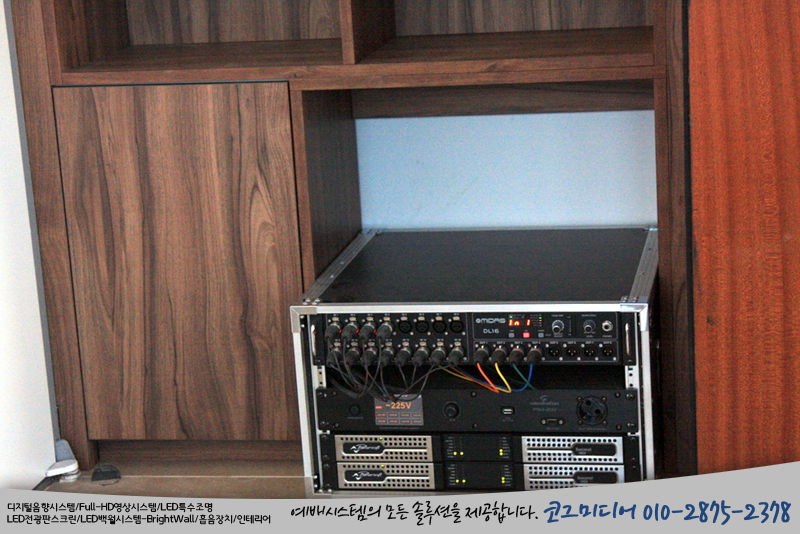

무대 쪽 랙케이스에는 방송실과 연동되어 작동되는 순차전원기와

2장의 앰프, 그리고 방송실에서 사용하는 Midas M32와 연동하여 사용하는

DL16 스테이지박스가 설치되었습니다.

​

인테리어팀에서 랙케이스에 장을 맞추어 짜 주셨네요.

유지보수를 충분히 할 수 있도록 사이즈를 잘 맞추어 주셨습니다.

​

​

믹서는 Midas M32 제품이 설치되었고요,

스테이지박스 DL16과 연동하여 사용하였습니다.

​

믹서는 세팅하는데 신경을 너무 썼던지, 사진을 못 남겼네요.ㅎㅎ

​

​

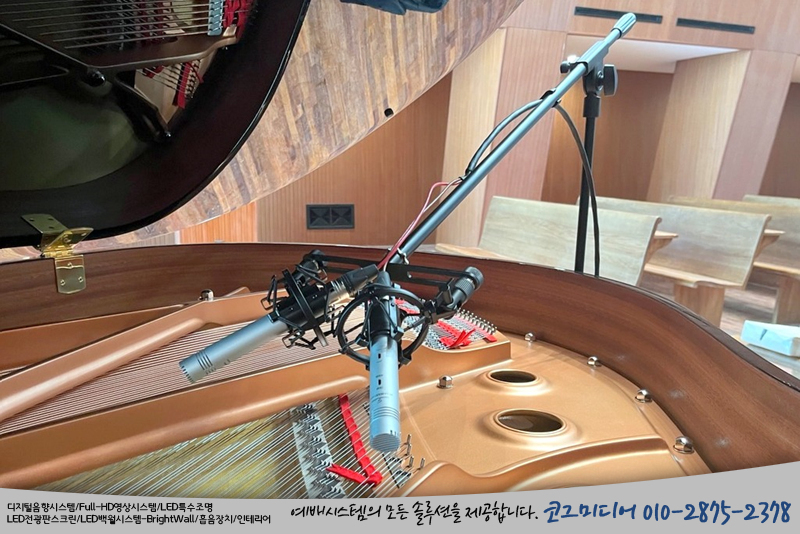

강대상 마이크와 피아노 수음용 마이크, 유선마이크, 성가대 수음용 마이크 등

총 14개의 입력채널은 DL16으로 사용을 하고요,

모니터스피커 4개의 출력채널도 DL16으로 사용됩니다.

​

방송실의 로컬채널은

무선마이크 4채널과 CDP, PC Audio 등만 사용이 되네요.

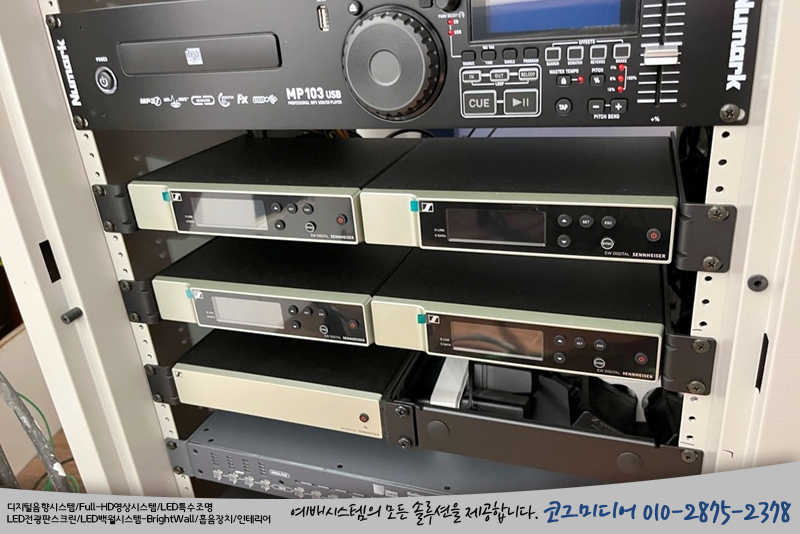

무선마이크는 Sennheiser EW-D 835 4채널이 설치되었고요,

​

​

같은 회사의 안테나와 분배기까지 같이 설치되었습니다.

​

​

무선마이크의 안테나는 종류에 따라 마이크를 바라보는 제품도 있고,

안테나의 면으로 신호를 수신하는 제품도 있습니다.

제품의 특성에 따라, 메뉴얼을 확인하시고 설치하는 것이 매우 중요하죠.

사실, 안테나는 무선마이크와 직접 바라보는 위치와 각도가 중요한데요,

이러한 기본적인 설치방법이 이뤄지지 않은 곳들도 많이 있습니다.

결과를 보면, 더욱 확실하죠.

​

그 외에 CDP와 PC Audio 등의 입력이 세팅되었고요,

출력은 메인스피커와 모니터스피커, 그리고 방송 중계를 위한 영상 스위쳐의

오디오 소스로 출력되었습니다.

​

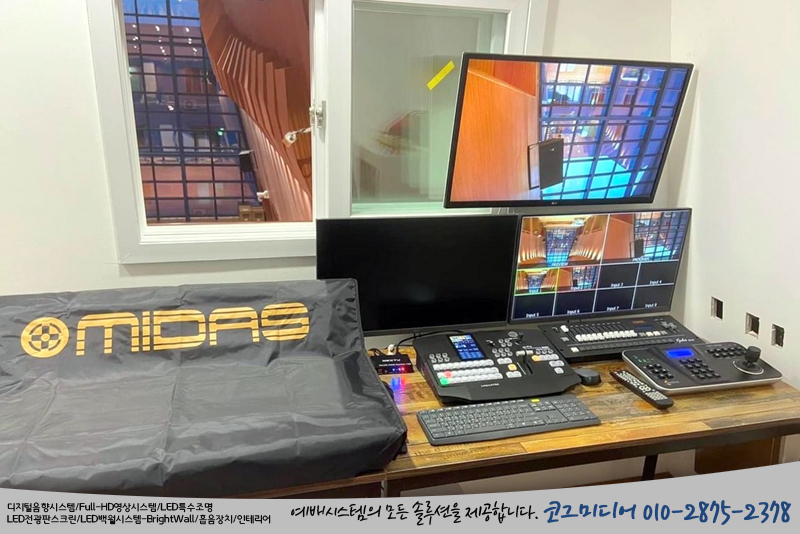

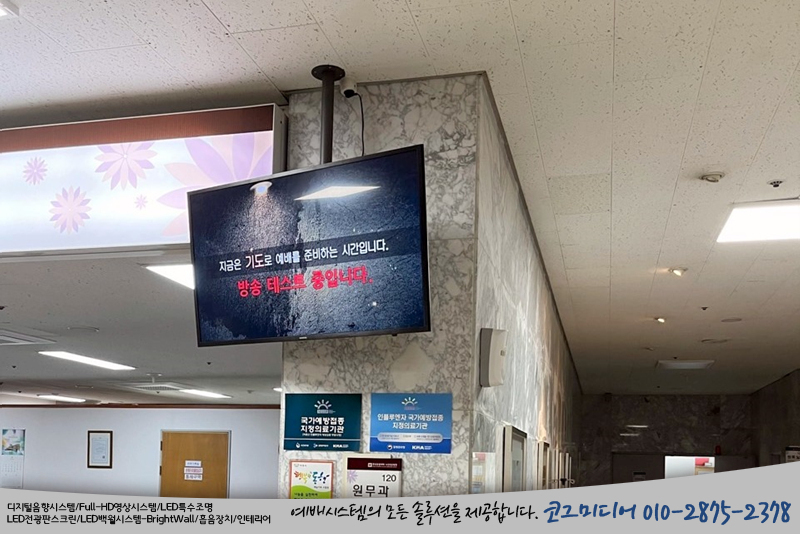

비디오 출력은 케이블방송팀과 함께

RF 컴바이너를 사용해서 기존 케이블 방송과 함께 69번 채널에서

문화관 예배 실황을 바로 시청하실 수 있도록 설치되었습니다.

​

​

​

음향시스템은 믹서를 중심으로, 입력과 출력장치들을

올바르게 설계하고, 설치하는 작업이 중요하죠.

그리고 충분한 튜닝과 고객의 입장에 맞춘 세팅작업 들이 필요합니다.

​

이러한 전체적인 시스템 설계와 설치는 전문적인 설치 기술력과

튜닝, 세팅 기술력을 가진 팀에게 요청하시는 것이 제일 좋은 방법이고요,

코그시스템은 이러한 전체적인 시스템을 구축하는 작업에 충분한 기술력과

교육까지 바로 진행해 드리는 올인원 팀입니다.

​

배선이나 여러 어려운 점들이 많았지만

학교 측의 요구와 인테리어적인 부분들을 잘 마무리하고

좋은 결과가 나왔다고, 고생 많으셨다고 격려 해 주셔서

더욱 보람있던 현장이네요.

물론, 매주 경기도 이천까지 올라가서 작업하는 일들이

결코 쉽지만은 않았지만 이러한 결과들을 만나게 되면

마치, 하루의 피곤이 아름다운 석양을 보며 마시는 커피 한잔으로 씻어 내듯이

그 동안 수고한 일들이 아름다운 추억이 되는 것 같습니다.

​

음향시스템은 공간에 어떤 제품을 사용하는지,

어떻게 설치하는지, 어떻게 세팅하는지에 따라 천차만별입니다.

때로는 과도한 비용이나 중복 지출 등이 발생할 수 있는 부분들인데요,

코그시스템에서는 이러한 음향시스템에 적절한 방안과

최선의 해결책을 제시해 드리려고 최선의 노력을 다 하고 있습니다.

​

해결되지 않는 사운드나 불편하신 음향시스템은

코그시스템으로 문의 주시면 친절한 안내와

중복 지출을 막을 수 있는 최선책을 함께 고민하겠습니다.

​
