논공 교회 영상시스템 구축 – “본당부터 부속실까지, 하나의 화면으로 연결하다”

안녕하세요.
예배시스템 전문기업 코그시스템입니다.

어제 소개해드린
👉 음향시스템 리뉴얼에 이어

오늘은
👉 논공 프로젝트 영상시스템 구축 사례를 소개해드립니다.

🎯 프로젝트 개요

이번 영상 시스템은

👉 기존 시스템을 유지하면서
👉 꼭 필요한 부분만 업그레이드하는 방식으로 진행되었습니다.

✔ 핵심 포인트

• 4K PTZ 카메라 추가
• LED TV 대형 디스플레이 구축
• 전관(全館) 영상 송출 시스템 완성

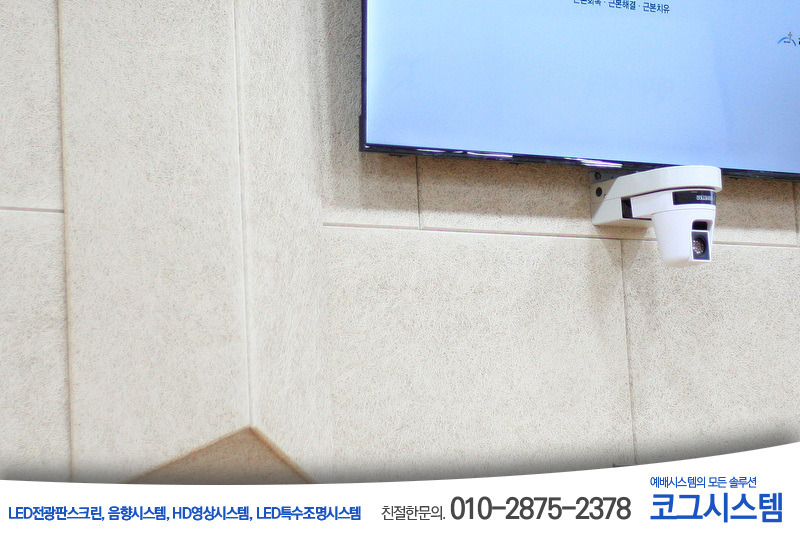

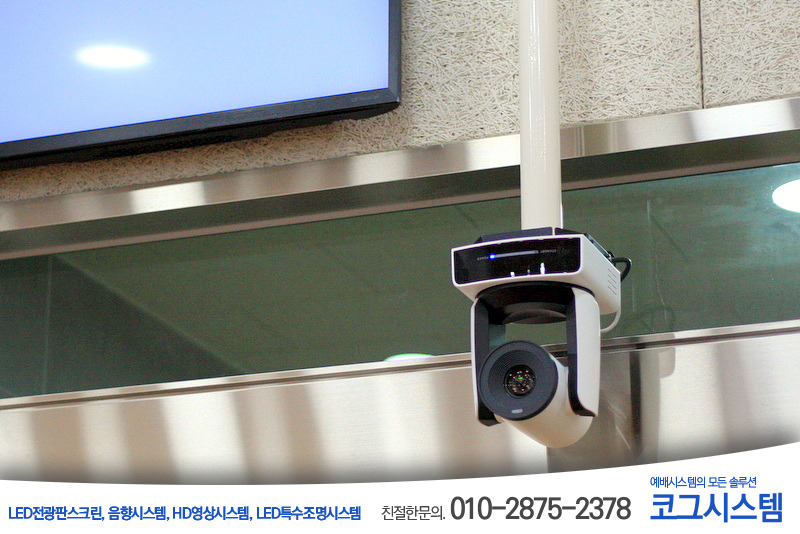

🎥 카메라 시스템 업그레이드

기존 Full-HD PTZ 카메라에
👉 4K PTZ 카메라 1대 추가 설치되었습니다.



✔ 적용 모델

• VX-630AL (4K PTZ 카메라)

✔ 구성 방식

• 메인 카메라 → 4K 카메라로 교체
• 기존 카메라 → 성가대 촬영용으로 이동



💡 4K 카메라의 장점

• 30배 광학 줌
• 뛰어난 선명도
• PTZ 프리셋 기능 (위치/줌/포커스 저장)

👉 버튼 하나로 원하는 화면 즉시 전환
👉 예배 흐름이 끊기지 않는 운영 가능



🎛 영상 스위칭 시스템

기존 장비를 그대로 활용했습니다.

• 영상 스위처: LUMANTEK VS10
• 카메라 컨트롤러: EDISTEC EPC-9000

👉 검증된 장비는 유지하여
예산 효율 + 안정성을 동시에 확보했습니다.



📺 메인 디스플레이 구성

본당에는

👉 98인치 LED TV 2대 (삼성)가 설치되었습니다.

• 동일 HDMI 신호 입력
• 넓은 시야 확보
• 높은 몰입감 제공

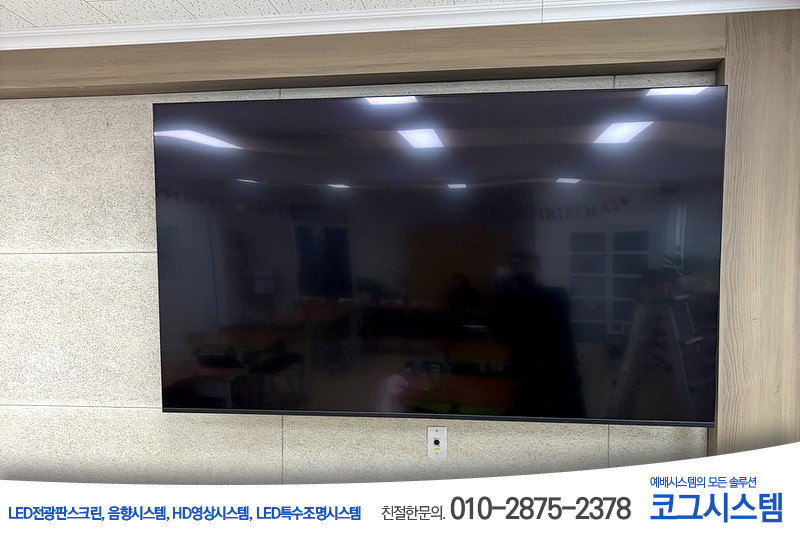

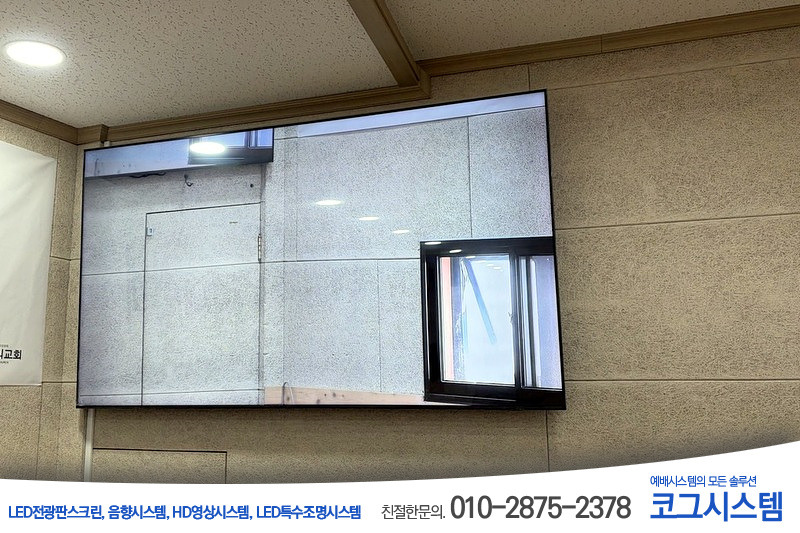

🏢 전관 영상 송출 시스템

이번 프로젝트의 핵심은
👉 본당 영상을 교회 전체로 송출하는 시스템입니다.

✔ 설치 구성

• 성가대석: 75인치
• 2층 비전스쿨: 86인치
• 2층 기도실: 기존 프로젝터
• 1층 선교원: 75인치
• 1층 식당: 75인치
• 1층 대학부실: 65인치
• 1층 로비: 65인치

👉 총 LED TV 8대 + 프로젝터 1대



✔ 전송 방식

• UTP 케이블 기반 영상 전송
• Full-HD 화질 유지

👉 모든 공간에서
동일한 예배 화면 시청 가능



⚠️ 현장에서 발견된 문제 (중요 포인트)

요즘 LED TV는

👉 Audio Out = 헤드폰 출력 ❌ / Line Out ⭕

이 구조로 변경되고 있습니다.



🚨 문제점

• TV 리모컨으로 볼륨 조절 불가
• 외부 스피커 연결 시 불편

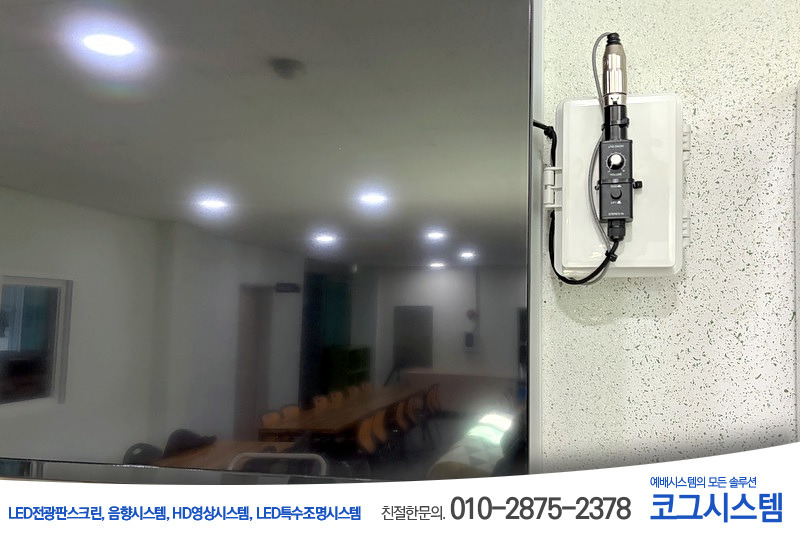

🔧 해결 방법

👉 Line Out 전용 볼륨 컨트롤 장치 적용

✔ 적용 사례 (식당)

• 6.5인치 파워드 스피커 설치

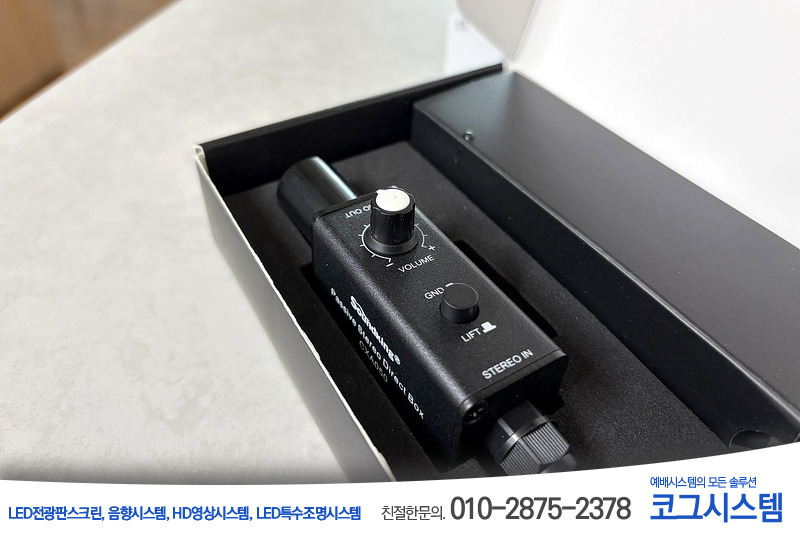

• Soundking Line 다이렉트 박스 적용
• TV 하단에서 직접 볼륨 조절 가능

✔ 추가 작업

• 일부 공간 → 기존 믹서 활용
• 다이렉트 박스 적용
• 노이즈 없는 오디오 신호 구성

👉 손이 많이 가지만
사용 편의성과 완성도를 모두 확보



⏱ 작업 후기

배선 작업이 많아
시간과 공정이 쉽지 않았지만

👉 모든 공간에서 안정적인 영상 송출 환경을 구축했습니다.

또한 3월 초 예정된 행사 전에
👉 모든 시스템을 정상적으로 마무리할 수 있었습니다.



🎯 결과

✔ 본당 + 부속실 완전 연동
✔ 영상/음향 동기화
✔ 사용자 편의성 개선

👉 “어디서든 같은 예배를 드릴 수 있는 환경” 완성



🎯 코그시스템은

• 음향 시스템
• 영상 시스템
• LED 전광판
• 조명
• 공간 설계

👉 예배시스템 전체를 설계·시공·교육까지 제공합니다



빠듯한 일정 속에서도
좋은 결과로 마무리할 수 있어 감사했습니다.

예배 시스템이 필요하실 때는 언제든
👉 코그시스템과 함께 최적의 방법을 고민해보세요.

감사합니다.
