논공 프로젝트. 음향시스템 전체 리뉴얼

안녕하세요. 예배시스템을 설치하는 코그시스템입니다.
지난 주에는 열일곱번째 코그 예배사역자학교를 한다고 정신없이 보낸 것 같네요.
오신 분들이 너무 좋은 강의였다고 하시고, 또 많은 것을 배워가신다고 인사 주셔서
너무 감사하고 좋은 시간이었던 것 같습니다.
5월에 원데이스쿨을 한번 더 해야하나 고민 중에 있습니다.

지난 구정 전에 진행했던 논공 프로젝트 중 음향시스템 전체 리뉴얼 작업을 포스팅하려고 합니다.



원래는 전체 본당 리모델링까지 진행하려던 프로젝트였는데요,
전체적인 공사의 규모가 너무 커져서 결국 방송시스템 리뉴얼 작업만으로 진행이 되었습니다.
코그시스템은 음향이나 영상, LED 전광판스크린, 특수조명 뿐만 아니라
Space Design까지 예배시스템에 대한 전체적인 프로젝트가 가능한 팀이기 때문에
예배시스템의 개선이 필요하시면 언제든 연락주세요.
최선의 방안을 같이 고민하겠습니다.

기존에 사용하시던 음향시스템은 많이 노후화 된 장비들이 대부분이었지만
오디오믹서는 Midas M32를 사용하시고 계셨습니다. 이 장비는 문제가 되는 부분이 없어서
그대로 사용하였고요, 딜레이스피커로 사용하셨던 dbTechnologies사의 OPERA300 스피커는
찬양팀 모니터 스피커로 그대로 사용하였습니다.
4통의 스피커가 모두 고장없이 잘 사용하셨던 상태네요. 앰프는 모두 교체가 되었습니다.



교회에서 가장 어려우셨던 문제들이 스피커와 앰프의 노후화로 인하여
소리가 정상적으로 났다가 안났다가 하는 문제가 종종 발생하였는데요,
오디오믹서의 문제가 아니면, 보통 앰프의 문제일 경우들이 많이 있습니다.
메인스피커로 사용하였던 앰프 뿐만 아니라, 딜레이스피커와 모니터스피커용 앰프도
정상적이지는 않네요.

이러한 앰프의 문제는 믹서의 출력레벨이 정상적이지 않을 때도 발생할 수 있고요,
앰프 자체의 노후화 혹은 앰프의 볼륨 노브의 고장 등이 원인일 경우가 많이 있습니다.
어쨋던 오래 쓰셔던 장비들인 만큼 깨끗하게 철수하는 것이 전체적인 시스템 운영을 위하여
도움이 될 수 있습니다.

예전에도 기존 앰프들을 그대로 사용해서 리뉴얼 하는 경우들이 많이 있었는데요,
결국에는 2-3년 안에 문제가 발생되는 경우들이 많이 있더라고요.
수용 가능한 예산이라면 노후된 앰프도 같이 교체하는 것을 추천하여 드립니다.

전체적인 시스템을 리뉴얼하기 위해서 가장 중요한 부분은 케이블과 커넥터를 모두
교체하는 것입니다. 이 작업은 매우 많은 시간과 힘을 필요로 하는 작업이죠.
하지만 시스템을 교체하면서 케이블 교체를 하지 않는 것은 매우 심각한 문제입니다.
왜냐하면 가장 힘이 드는 작업을 건너 뛴다는 것이니까요.

사실 케이블 비용은 전체 시스템 비용에 비하면 그리 크지 않습니다.
현실적으로 사용할 수 있는 가장 좋은 케이블이라고 하면
벨덴이나 까나레, 클로츠 등을 사용합니다. 커넥터는 뉴트릭을 많이 사용하겠죠.
이러한 좋은 케이블이나 커넥터는 전체 시스템 교체 비용의 5% 정도 차지 합니다.
물론 더 저렴한 제품들도 많이 있지만, 결국 5% 줄이려고 케이블과 커넥터를 교체하지 않는 것은
2-3년 안에 또 다른 문제점들을 발생시키는 일일 수 있죠.
그리고, 이러한 작업은 인건비와 가장 직결되는 일이기도 하죠.

이번 프로젝트에서 음향과 영상시스템의 케이블 배선에
4인 작업, 2.5일이 소요되었습니다. 물론, 본당 외에 다른 부서실에 추가 배선 작업이 있었지만
일주일 안에 끝내야 하는 교회 작업에서 결코 짧은 시간이 아니죠.
하지만 그럼에도 10년 사용하셨다면 과감히 케이블과 커넥터는 같이 교체하셔야 합니다.

오디오믹서는 Midas M32입니다. 32채널 입력과 16채널 출력을 제공하고요,
추가적으로 Aux 입출력을 제공하죠.
Behringer X32의 형님뻘 되는 믹서이지만 X32와의 손맛은 조금 다르죠.
M32는 출시된지 12년 된 제품이긴 하지만, 아직 현역에서 부족함이 없는 믹서입니다.

음향시스템에서 가장 중요한 것은 메인스피커 외 다른 서브 스피커들을 어떻게 연결하는 가입니다.
교회 방송실에서 가장 적절하게 운용하실 수 있도록 장비들을 패치하여야 하는데요,
ASL ADT-1이라는 DSP를 통해 메인스피커와 딜레이스피커를 튜닝하였습니다.
M32의 Main 출력으로 메인스피커와 딜레이스피커가 같이 구동되는 구조이죠.

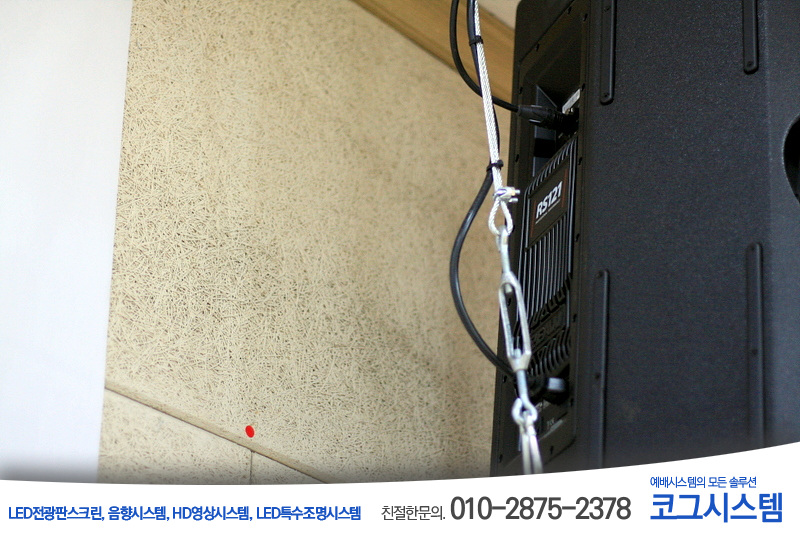

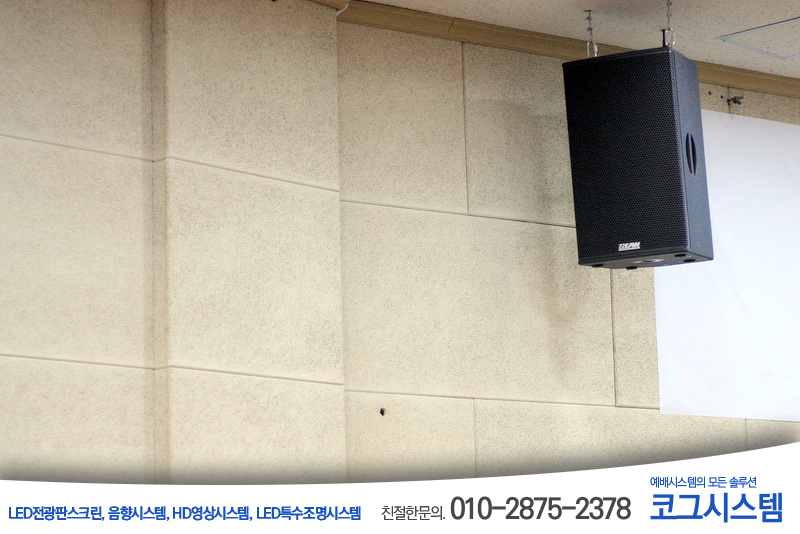

메인스피커는 EAW RS121 제품이 설치되었습니다. 이 제품은 앰프가 내장된 고성능 스피커입니다.
물론 RS 씨리즈나 RSX 씨리즈에는 더 좋은 제품들이 많이 있지만 이 녀석도 충분히 좋은 소리를 제공하죠.
심지어 고음 혼 로테이터블한 장점도 가지고 있습니다.
플라스틱 엔클루저가 아닌, Plywood 엔클루저이고요, EAW의 무시무시한 출력한 제공합니다.

다만, 전체적인 밸런스에서 저음이 좀 쎄긴하죠. 12인치 우퍼를 가지고 있지만
추가적인 서브우퍼 없이 충분히 저음을 체감하실 수 있습니다. 물론 DSP에서 공간에 따라
충분한 튜닝이 함께 되어야 하죠.
메인스피커와 딜레이스피커는 공간에 따른 결과값에 따라 따로 따로 튜닝을 하고,
각 스피커의 거리에 따른 레이턴시를 계산하여, 1개의 스피커처럼 출력을 세팅하여야 합니다.

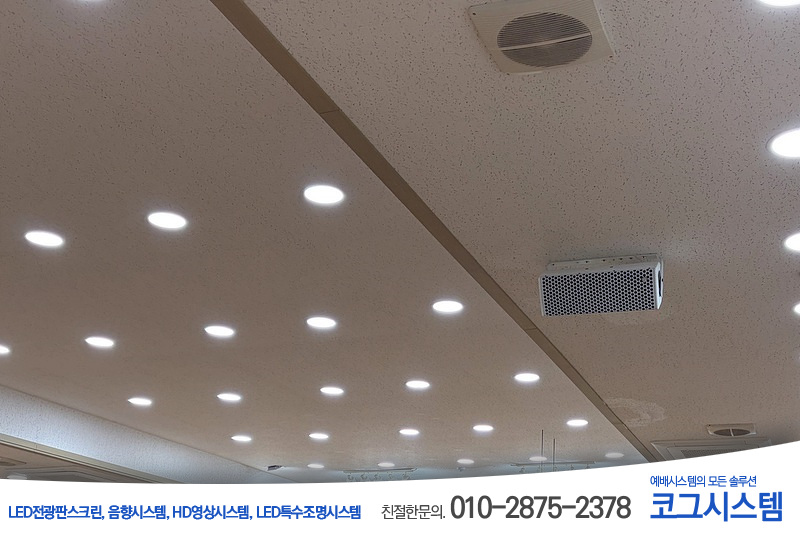

딜레이스피커는 HMH HM205R 제품이고요, 천정 색과 같은 흰색 제품으로 설치가 되었습니다.

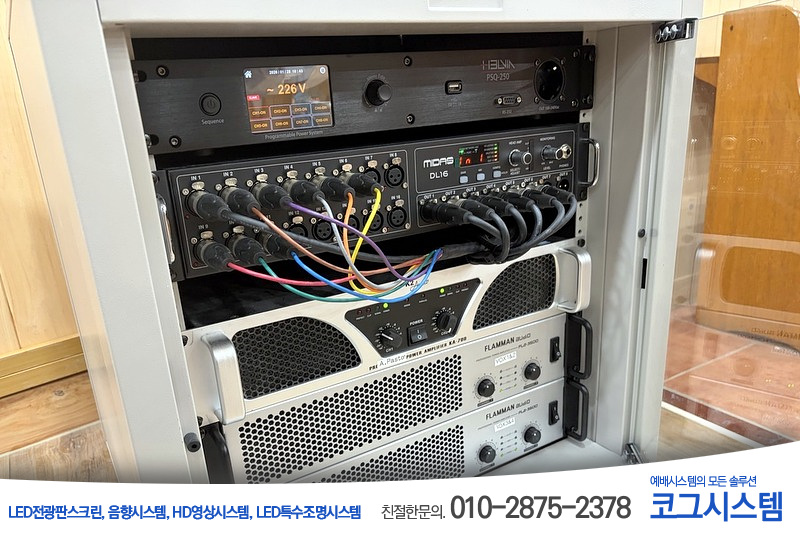

Midas M32에 스테이지박스 DL16을 설치하였습니다.

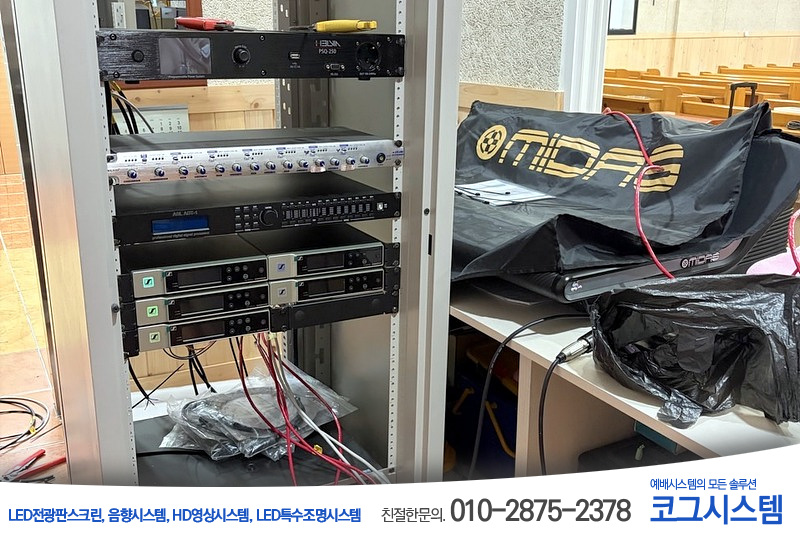

스테이지박스와 앰프, 순차전원기 등은 강대상 쪽 랙케이스에 설치가 되었는데요,
그랜드피아노 밑에 설치하여야 해서 11U 랙케이스로 설치가 되었습니다.
순차전원기는 방송실에 설치된 제품과 동일한 제품으로 설치가 되었고요, 2대가 Master와 Slave로 연동되어서
방송실에서 모든 전원을 제어 하게 됩니다.
DL16은 M32와 연동되고, 앰프보다 먼저 켜지고 먼저 꺼져야 하기 때문에
무대 쪽 순차전원기가 아닌, 방송실 순차전원기의 믹서 전원과 같이 설치되어야 합니다.
무대쪽 순차전원기에는 HIV 2.5SQ 전기선으로 배전함에서 메인 전기가 설치되었고요,
DL16은 방송실 순차전원기 1번 채널로 연결이 되었습니다.

강대상 쪽 모든 시그널케이블은 DL16으로, 그리고 모니터스피커 출력도 DL16으로 연결하였습니다.
추후 인이어나 추가적인 모니터스피커 연결도 간편하게 가능하죠.

모든 케이블들은 벨덴과 뉴트릭커넥터로 새로 설치가 되었고요,
사용이 편리하시도록 모니터스피커도 교회 상황에 맞추어 설치가 되었습니다.

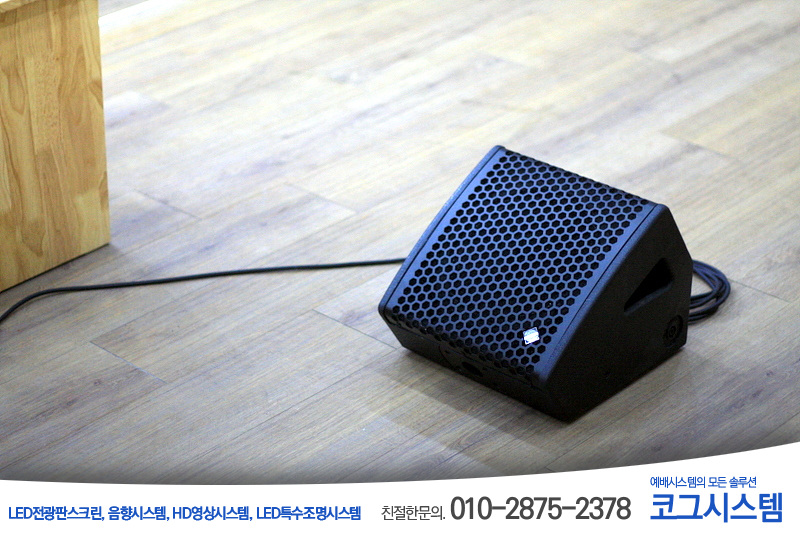

강대상 모니터스피커는 HMH M10 제품으로 설치가 되었는데요,
이 스피커는 모니터전용에 동축으로 설계된 제품입니다. 소리가, 특히 고음이 정말 시원하게
잘 나오는 스피커이기 때문에 모니터스피커로 정말 괜찮은 녀석이죠.
특히 스피콘을 좌측, 우측, 후면 등등 총 4개의 스피콘을 제공합니다.

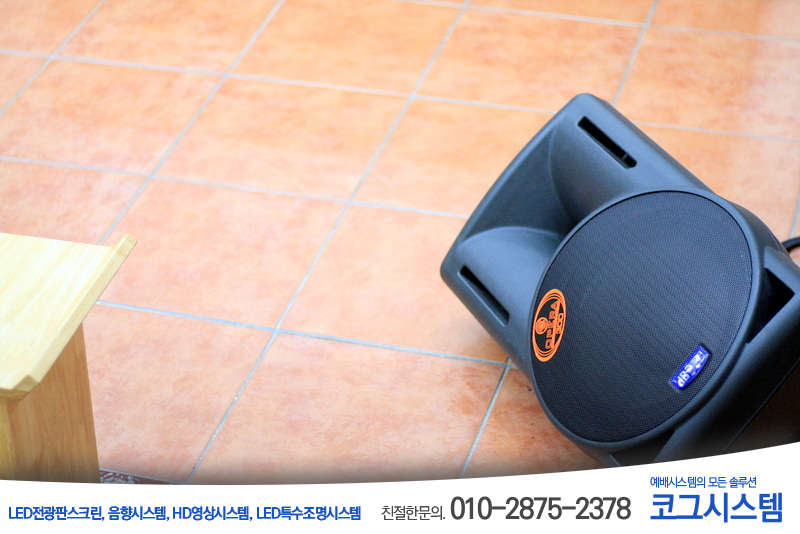

찬양팀 모니터스피커 4통은 기존 딜레이로 사용하던 스피커입니다.
본당의 메인 및 모니터스피커를 제외한 나머지 서브 스피커들은
M32의 Bus 출력에서 Behringer MX882 스플리터로 연결되어서 각각의 앰프로 시그널을
입력하였습니다. 교회에서 빠르게 볼륨 조절을 원하셔서 이렇게 설치가 되었는데요,
자모실 스피커와 1층 로비 및 식당 주방 스피커, 방송실 스피커 등이 여기에 연결되었습니다.
볼륨 노브의 조절만으로 컨트롤 되는 장점이 있습니다.
물론, 자모실이나 1층 로비에 룸튜닝을 할 수는 없지만 편의성으로 퀄리티가 대체 되었습니다.

전체적인 시스템을 다 설치하고, 공간에 따른 룸 튜닝과
마이크 토닝을 진행하였는데요, 강대상 마이크는 MBHO MBNM-150E로 교체 되었고요,

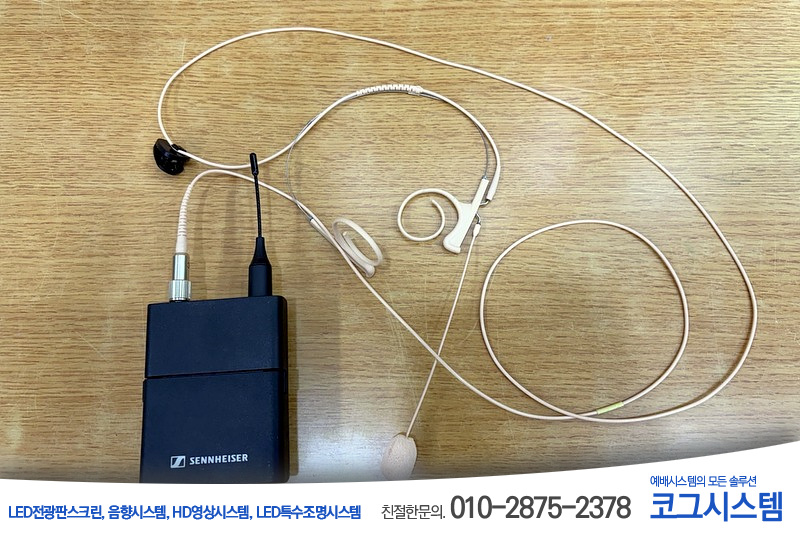

목사님 마이크는 DPA 헤드셋 마이크로 설치가 되었습니다.
둘 다 정말 좋은 마이크죠.

무선마이크는 젠하이저 EW-D 씨리즈로 총 5세트(헤드셋 마이크 포함) 설치가 되었고요,

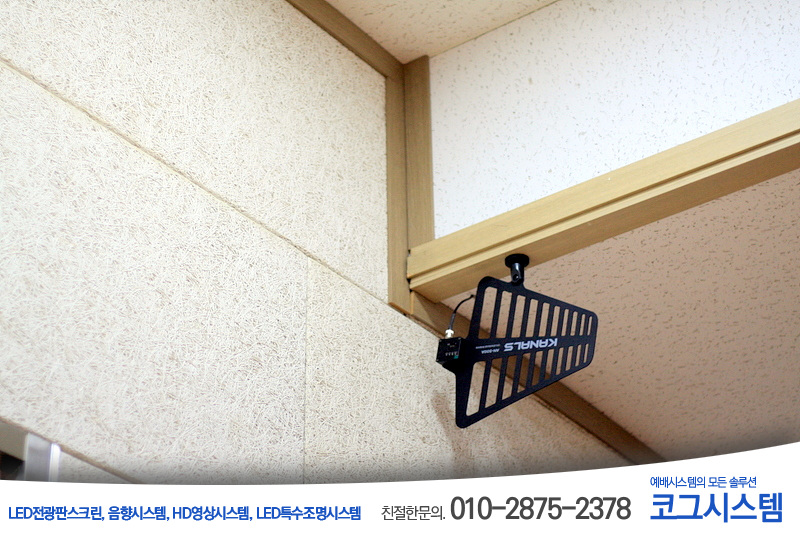

일명 파리채 안테나라고 불리는 외부 안테나와 분배기까지 설치가 되었습니다.
구정을 앞두고 수급이 안되는 몇 장비가 있었지만 다행히 잘 마무리가 되었네요.

전체적인 교육을 진행하고, 또한 열일곱번째 코그 예배사역자학교의 교육까지 들으셨고요,
목사님께서 특히 헤드셋 마이크의 음질에 너무 탄복을 하시네요.
저도 역시 DPA구나... 싶었습니다. 좋은 장비들은 토닝을 많이 하지 않아도 좋은 결과물을 만들어 주죠.



한주간만에 급하게 진행되었던 프로젝트였지만
장로님께서 특별히 정말 맛있는 귤과 간식을 공수해 주셔서 열심히 잘 마무리 할 수 있었습니다.

내일은 영상시스템 이야기를 포스팅하겠습니다.
