경주 충효교회 방송 시공기. 음향.

안녕하세요. 코그시스템입니다.

가장 뜨거웠던 8월. 한달을 경주 현장에서 지켰습니다.

전체적인 Space Design을 포함하여 음향, 영상, 조명, LED 전광판스크린, 현수막바텐까지.

땀으로 견딘 현장이네요.



오늘은 음향 이야기를 나눠보려고 합니다.

경주 충효교회는 부채꼴 형태의 오픈된 중층이 있는 공간입니다.

그래서 천고도 높은 편이고, 기존에는 음향적인 흡음 장치가 전혀 없었던 현장이죠.

전체적인 인테리어를 진행하면서 방송시스템도 같이 설치가 되었습니다.

특히 음향시스템은 새롭게 설치되는 흡음장치들과 함께 마름모꼴 형태에 적합한 사운드를 제공하는 것이

가장 큰 관건이었죠.

마름모꼴 형태의 교회에 적합한 스피커를 찾다가 dbTechnologies의 새로운 형태의 스피커를 찾았습니다.

바로 IS 시리즈인데요, IS25T 풀레인저와 IS115S 서브우퍼로 구성되는 시스템입니다.

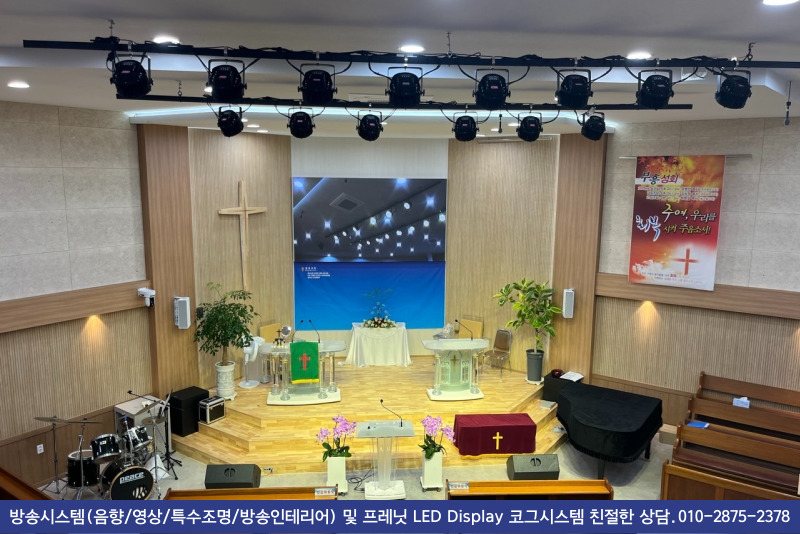

플레인저 스피커 설치를 위해 강대상 쪽에 가상의 벽체를 만들었고요,

흰색 스피커로 구성하여 깔끔하게 설치를 하였습니다.

스피커의 세로 기울기도 약간 숙이면 좋겠지만

천고가 충분히 높은 관계로 인테리어적인 마감 측면에서 세로 기울기를 숙이지 않고 수직으로 설치하였습니다.

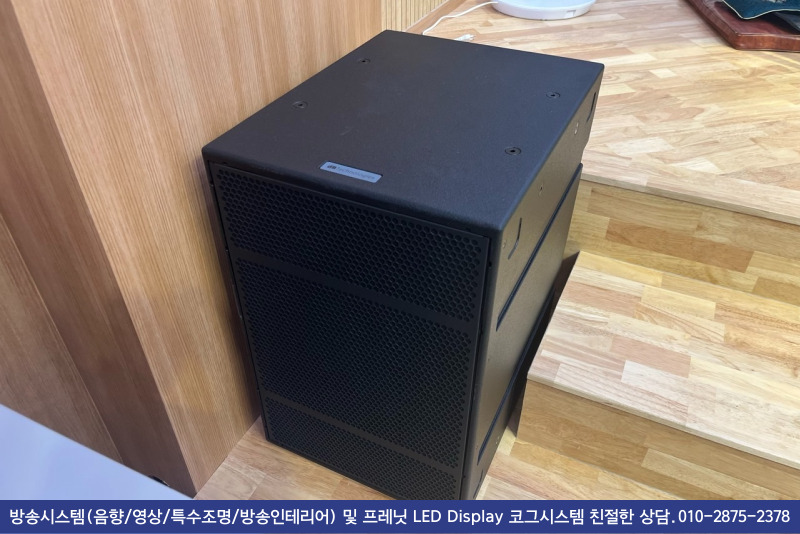

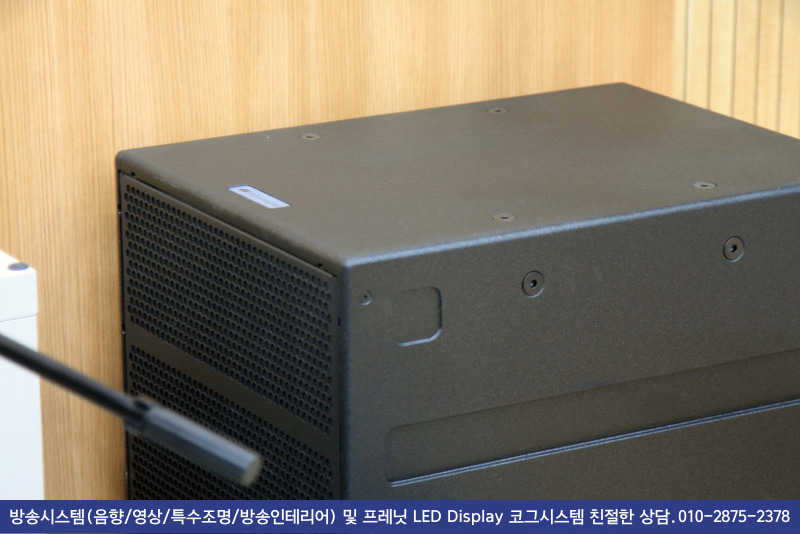

서브우퍼스피커는 무대를 제작할 때 미리 공간을 확보하여 설치하였고요,

눕히는 것 보다 세우는 것이 공간적 효율이 있어서 세워 설치하였습니다.

물론, 기둥과 무대에 케이블을 미리 매설하여 깔끔하게 마감되었네요.



소리는 결과적으로 매우 좋네요. 기대했던 것 만큼 좋은 소리를 내 줘서 참 감사합니다.

전체적인 공사를 진행하신 장로님께서도 소리가 너무 좋다고 칭찬에 칭찬을 더해 주시네요. 감사합니다.

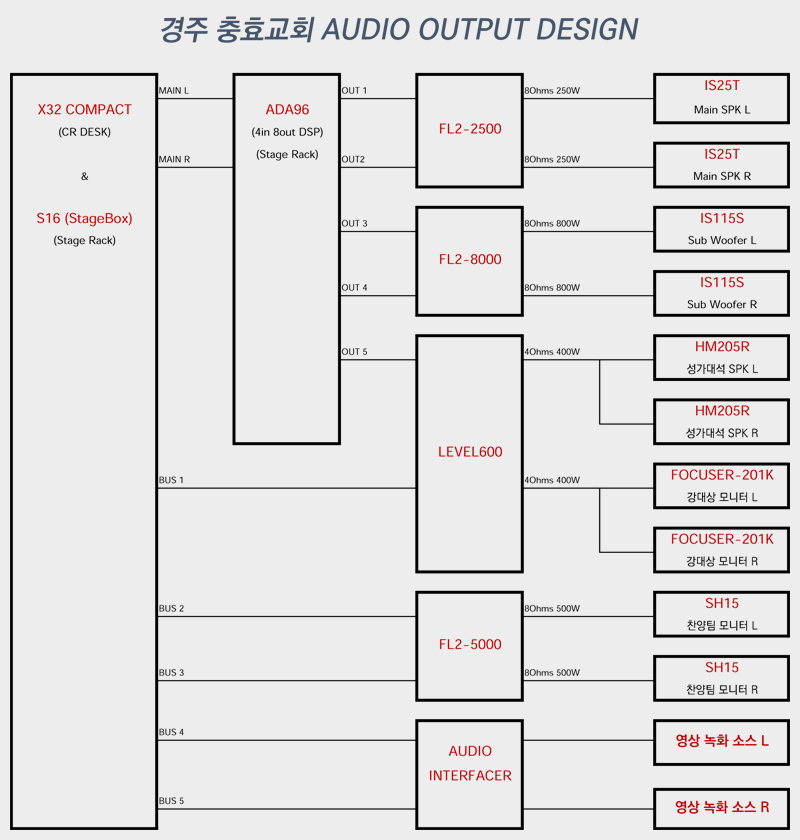

메인스피커와 우퍼스피커의 시간정렬과 크로소바를 위해 ASL에서 나오는 ADA-96 DSP를 설치하였고요,

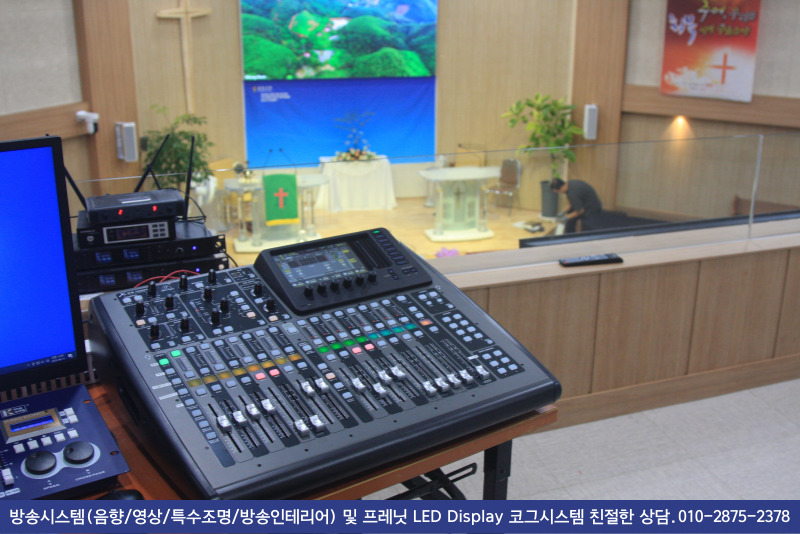

오디오믹서는 국민 믹서인 BEHRINGER X32 Compact로 설치하였습니다.

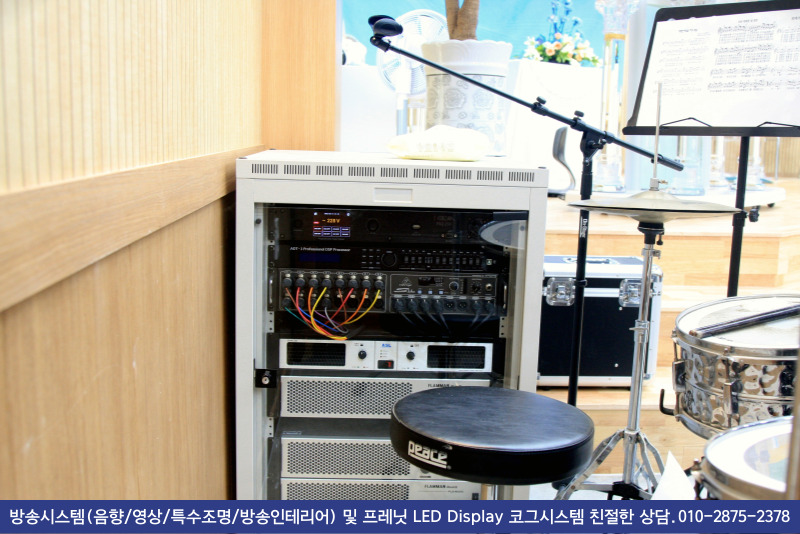

그리고 S16 스테이지박스를 무대 랙케이스에 설치하였습니다.

메인스피커/서브우퍼스피커/강대상모니터스피커/성가대석스피커/찬양팀모니터에 사용되는

앰프들은 모두 무대 랙케이스에 설치해서, 전체적인 스피커 케이블의 길이를 최소화 하였고요,

모든 케이블은 BELDEN 케이블과 NEUTRIK 커넥트로 구성하였습니다.

10년은 아무런 걱정 안하실 수 있도록 꼼꼼히 정리하였습니다.

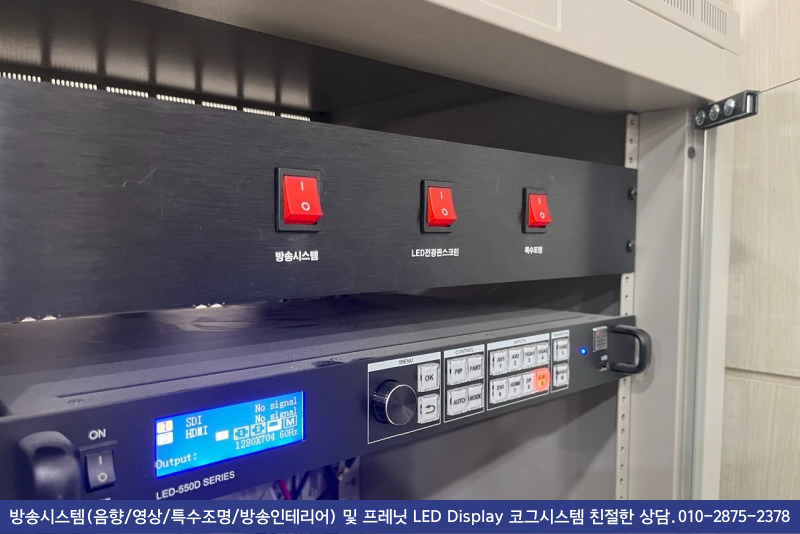

방송실 랙케이스와 무대 랙케이스에 각각 순차전원기를 설치하여서

방송실에서 모든 전기를 제어하실 수 있도록 조치하였고요,

2대의 순차전원기 모두 2.5Sq HIV 케이블을 배전함에서 끌고 와서 작업하였습니다.

특히 스테이지박스는 방송실 순차에서 믹서와 같이 연동되도록 별도의 1.5Sq VCTF 전기케이블을 배선하였습니다.

모든 전원은 방송실에 있는 스위치 하나로 다 제어되도록 안정적으로 설치 해 드렸습니다.

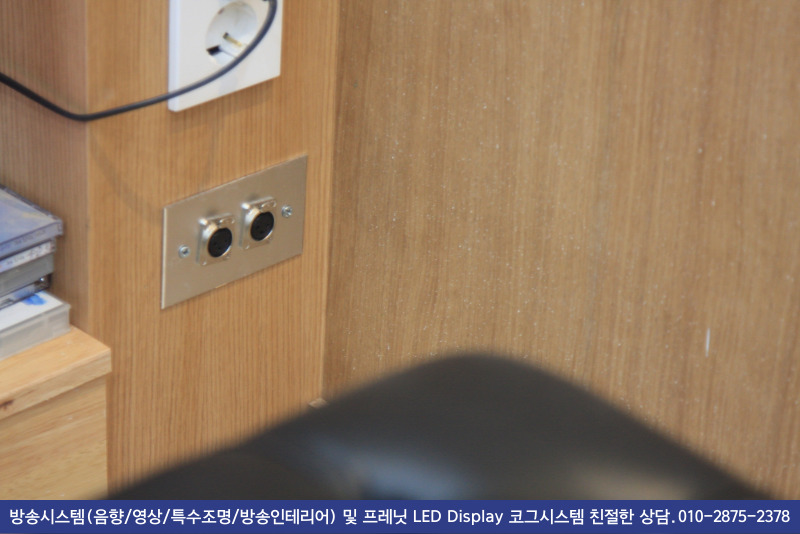

그랜드피아노 수음을 위한 커넥터도 적절한 위치에 만들어 드렸고요,

강대상과 사회석, 보컬팀과 악기팀을 위한 커넥터도 모두 벨덴 케이블로 마감해 놓았습니다.

그 외에 자모실스피커와 방송 송출을 위한 시그널 등을 깔끔하게 정리 해 드리고,

측정용 마이크를 통하여 스마트라이브로 공간 튜닝 및 세팅, 교육 까지 잘 마무리하였습니다.



개인적으로 이전에 사용하시던 옛날 대형 스피커 대신 아기자기하게 생긴 IS25T 스피커를 설치하니

인테리어적으로도 마음에 들고요, 사운드도 좋네요,.



장로님께서 이 조그만 녀석으로 소리를 다 낼 수 있냐고 몇번을 물으셨는데,

결국 좋은 소리에 칭찬 해 주시네요.

코그시스템은 어느 특정 브랜드의 스피커만을 고집하지 않습니다.

교회의 상황과 공간의 특성에 맞추어 적절한 스피커를 찾고,

용량과 출력에 맞는 앰프를 설치하는 것이 우선입니다.



그동안 코그시스템이 쌓은 기술과 노하우로 교회 상황에 맞는 시스템을 구축하실 수 있도록 최선을 다하겠습니다.
