지난 주말에 태풍이 있어서 여러 곳에 어려운 일을 많이 당하셨네요.

빨리 이전처럼 복구되고, 더욱 좋아지길 기도합니다.

다행히 대구는 종일 비가 오기는 했지만, 큰 어려움은 없는 것 같습니다.

종일 비가 오던날... 목, 금 이틀동안 음향 리뉴얼 작업이 있었습니다.

처음에는 영상 프로젝터와 스위쳐건으로 방문을 했는데요, 장로님들과 목사님과

미팅을 하면서 전체적인 음향 리뉴얼 작업으로 번졌습니다.

두번의 미팅 후에, 토요일 급히 계약이 진행되었고요, 목/금 이틀간의 작업이 시작되었습니다.

물론, 현재 진행하고 있는 몇건의 프로젝트건이 있어서 시간 내기가 쉽지 않았는데,

이왕 작업을 하는 거, 빨리 진행을 하는 게 나을 것 같아서 4명의 팀원이 바삐 움직였습니다.

다행히, 모든 작업이 무사히 잘 마무리되었고요, 세팅과 튜닝, 교육이 끝나고 나니...

밤 10시네요. 하핫...

교육받으신다고 수고하신 집사님과 교역자님들께 감사한 마음을 전합니다^^

지금까지 이 교회에서는 GVX 스피커를 메인스피커로 사용하셨고요,

찬양팀 스피커로 JBL MRX 씨리즈로 사용하셨습니다.

15인치 2통과 12인치 2통을 사용하시고 계셨고요, EON 씨리즈를 닮은 SoundArt 스피커를 모니터로 사용하시고 계셨네요.

아쉽게도 스피커의 지향각이 천장을 바라보고 있었고요, 소리가 허공을 가로지르는 상황이었습니다.

물론, 앰프의 출력도 너무 낮은 편이었고요,,, 케이블 역시 오래되어 부식이 시작된 상태네요.

작업은 전체적인 리뉴얼 작업이 아니라, 전체 설치 작업이었죠.

기존의 장비에 몇 개의 장비를 추가해서 설치가 되었습니다.

음향믹서는 SoundCraft Si IMPACT가 설치되었고요,

파워컨디셔너 Furman AC-210E가 같이 설치되었습니다.

메인스피커는  JBL MRX415 2통이 새롭게 플라잉 설치가 되었고요,

딜레이스피커는 LEEM SP26 2통이 천정에 브라켓으로 설치되었습니다.

앰프는 SAE DJ-500과 DJ-350 제품으로 연결되었습니다.

그리고, 목사님 강대상 모니터스피커로 LSS PP4가 2통 설치되었는데요,

천정에 브라켓으로 설치가 되었습니다. 크기가 워낙 작다보니... 새로운 조명 같네요.

찬양팀 모니터 스피커는 기존에 사용하시던 JBL MRX412M 2통을 사용하였고요,

남은 SoundArt 스피커는 소강대상에서 자유롭게 사용하시도록 설치 해 드렸습니다.

그리고, 가장 일이 많다는... 케이블... 배선작업.

LS. AM16 케이블을 2회 배선했습니다. 16채널 멀티케이블이기 때문에 총 32개의 소스를 전달할 수 있죠.

그에 따른 모든 커넥터와 패널이 새로 설치가 되었고요,

모든 스피커 케이블과 마이크 케이블이 새로 배선, 제작이 되었습니다.

커넥터는 모두 SWITCHCRAFT로 제작이 되었습니다.

사실, 케이블 배선 및 커넥터 작업이 시간이 많이 걸리죠.

비오는 금요일 오후는 계속 케이블 제작에 시간을 많이 할애했습니다.

무선마이크는 어지간해서 끊기지 않는 KANALS BK-901N이 설치되었고요,

유선마이크는 SIRE MONSTER7 6자루가 제작된 케이블과 함께 납품되었습니다.

더군다나... 기존의 작은 책상도 300mm 더욱 확장해 드렸습니다.

책상은 새로 구입하셔도 되지만, 기존의 책상의 높이가 일반책상 보다 많이 높아서,

책상의 크기를 넓히는 것으로 정리가 되었습니다.

물론 의자도 높죠. 높은 창문에 맞춰진 높이이고요, 책상은 교회에서 예전에 직접 제작하신 것이라고 하시네요.

물론 시트지의 색깔은 딱 맞지는 않지만, 얼추 괜찮은 책상으로 변신~~ 했습니다.

순차전원기에 설치되어 있던 전기선이 1.5Sq 전기선이어서, 2.5Sq로 교체해 드렸고요,

접지가 되지 않은 전기케이블 및 콘센트는 모두 교체되었습니다.

이 정도면... 환골탈태 작업이죠^^

늘상 그렇지만, 결과물만 사진으로 찍다보니... 그 과정에 수많은 일들은 잘 전달이 되지는 않는 것 같네요.

결국 주먹보다 더 굵은 케이블뭉치들을 벽 속으로 매입해서 마무리 작업한다는 게 쉬운 일은 아니지만,

코그에서 더욱 신경쓰고, 더 손을 대면 그만큰 교회에서 더 편리하고 깔끔하게 사용하실 수 있다는 사실을 누구보다 잘 알기에...

비 오는 날임에도 구슬땀을 마다하지 않습니다.

2일간의 작업 중에, 잠시 쉬지도 못하고 함께 자신의 일을 묵묵히 감당해 주는 코그팀원들이 늘 고맙죠^^

메인스피커는 텀버클을 달아서, 지향각을 정확하게 맞추는 작업이 같이 진행이 되었는데요,

천정이 낮은 관계로, 더 좋은 위치로 옮기지는 못했네요. 위치적으로 스크린과 간섭이 있습니다.

그래도 새 앰프에 신나게 일을 할 수 있게 되었죠. JBL MRX다운 사운드가 전해 지네요.

이전보다 전체적인 마이크 사운드가 훨씬 커져서 교회에서 많이 좋아하시네요.

특히 담임목사님 목소리가 편안하게 아주 좋으셔서, 처음 튜닝했던 값에서

저음을 조금 더 가미해서 저장해 드렸습니다.

딜레이 스피커는 LEEM SP26이 설치되었는데요, 이름에서 알 수 있듯이

6인치가 2개 들어간 녀석입니다. 딜레이로 사용하기에 적절한 제품인 것 같네요.

딜레이는 특히 메인스피커와의 딜레이 세팅을 잘 해야 하죠.

이번에는 비용적인 부분에서 DSP가 빠지게 되었는데요, Si IMPACT 디지털믹서에서

MATRIX 출력으로 DELAY 세팅을 해 드렸습니다.

MATRIX는 AUX와는 조금 다른 개념이지만, 딜레이나 자모실 같은 경우에는 더욱 적절한 기능이죠.

디지털믹서의 장점입니다. 하지만, 가급적 DSP를 함께 설치하는 것을 권해 드립니다.

또한, 딜레이스피커는 가급적 메인스피커와 같은 선상에 설치되는 것이 딜레이 세팅값에 따른

효과를 극대화할 수 있는 방법이죠.

이 곳에도 이전에는 딜레이스피커가 브라켓으로 벽에 설치가 되었었는데요,

천정에 전용 브라켓으로 눕혀 설치해 드렸습니다.

특히 90*60도의 지향각를 갖고 있어서, 혼로테이드 작업을 해서 설치했습니다.

강대상에 설치된 모니터스피커는 LSS PP4 제품입니다. 2통이 설치되었고요,

주먹보다 조금 더 큰 사이즈에 전용브라켓이 있어서 천정에 예쁘게 설치가 되었습니다.

BLACK 보다 WHITE 제품이 조금 더 비싸지만, 전체적인 인테리어 밸런스를 위해

WHITE 제품으로 설치가 되었는데요, 있는 듯 없는 듯 하네요.

담임목사님께서 테스트를 하시고, 이전과는 전혀 다르다고 칭찬을 해 주셨습니다^^

마이크는 AKG CK 씨리즈를 사용하시고 계셨는데요, 적절한 튜닝으로 이전보다 더욱 선명한 사운드가 제공되었습니다.

특히 코그에서는 고음에 신경을 많이 쓰는 편인데요, 저음은 부족하면 EQ에서 부스트 할 수 있지만

고음은 환경과 장비들이 적절히 설치되지 않으면 원하는 만큼 사용하시기가 쉽지가 않죠.

다행히 이 곳은 공간적인 면에서 천정이 마이톤으로 마감되어 있어서, 어느 정도의 흡음이 이루어 져 있는 공간입니다.

마이크 케이블 패널들도 커넥터와 함께 새로 설치가 되었는데요,

윗강대상과 아랫강대상의 구조가 서로 막혀 있어서, 장로님께서 직접 배선할 수 있는 타공 공간을 만들어 주셔서

필요한 곳까지 배선을 진행할 수 있었습니다.

모니터 스피커 케이블은 원형 스피콘을 달아서 설치 해 드렸고요,

작업이 급히 진행이 되어서 패널은 따로 제작하지 않고, 기성품을 사용했습니다.

기성품은 뉴트릭이나 스위치크래프트의 섀시커넥터는 약간 비스듬히 장착이 됩니다.ㅜㅜ

무대 오른편에는 넉넉히 사용하실 수 있도록 12개의 입력, 2개의 출력, 1개의 스피콘과 1개의 파워콘으로 제작해 드렸습니다.

추후에 모니터스피커나 개인 인이어 모니터가 더 필요할 경우를 위해서 마련해 놓았습니다.

그리고, 성가대 마이크도 옮겨 달라고 하셔서 적절한 위치로 옮겨 드렸습니다.

물론, 성가대 마이크도 새 케이블로^^ 2대가 설치되어 있네요.

성가대 마이크가 샷건형이어서, 홀더로 방향을 잡는 게 더 좋은 마이크인데요, 이 곳은 예배실 중앙에 설치가 되어야 하기에,

기존처럼 케이블로 설치를 해 드렸습니다.

로비스피커는 PHONIC SEP-207 파워드로 설치해 드렸고요,

방송실은 기존에 사용하시던 스피커를 창문 윗면에 좋은 각도로 설치를 해 드렸습니다.

그리고, 그 외에 신디사이즈에 다이렉트박스를 설치 해 드렸습니다.

다이렉트박스는 PROEL DIRECT100P 제품이고요.

사실, 교회 공사는 교회의 환경이나 예배의 특성을 잘 알아야 하죠.

그 교회에서 어떤 색깔을 갖고 있는지도 중요한 문제죠.

그래서 가장 중요한 것은 업체에서 어떤 내용을 제안하는가, 그리고 교회에서 어떤 내용들을 피드백 주시는가가 매우 중요한 부분입니다.

사실, 컨설팅을 가 보면 마이크 입력 커넥터가 부족하다는 교회들이 많이 있거든요.

Si IMPACT는 입력이 32개, 출력이 메인 포함 16개를 제공하는 디지털믹서이죠.

그래서 가급적 방송실에서 무대까지 32채널 이상의 배선이 진행되어야 합니다.

물론 무선마이크나 CDP, PC 등을 사용하신다고 하셔도 추후 모니터스피커나 인이어 추가를 위해

넉넉히 배선해 놓는 것이 중요한 포인트입니다.

그리고, 음향에 사용되는 모든 장비들은 방송실의 순차전원기에서 전기를 공급받아야

모든 장비들의 전원이 제어가 됩니다.

간혹, 파워드스피커의 전원을 벽에서 나오는 전기를 그대로 사용하셔서

전체 시스템을 끌때 마다 퍽 하는 전기충격이 AMPLIFIER에 그대로 전달되는 경우도 있고요,

일일이 전원을 따로 OFF 해야 하는 경우도 많이 있죠.

장비 장비를 설치하는가 보다 더욱 중요한 것이 어떻게 설치가 되고,

어떻게 활용이 되는가라는 부분이죠.

어떻게 설계가 되고, 어떻게 설치가 되느냐 따라서 결과는 천차만별이니까요.

사실, 코그에서는 견적을 드릴 때 어떻게 설치가 되고, 스피커와 앰프 매칭이 어떻게 되는지에 대한

1차적인 자료들을 제공해 드립니다.

그러면, 이 견적서를 토대로 다른 업체를 찾아 가셔서 금액을 맞추시는 곳들이 많은데요,

사실 이러한 방법은 매우 위험한 방법입니다.

왜냐하면 설계한 의도가 있고, 이유가 있는데, 이러한 부분들이 금액적인 부분에서

모두 생략되는 거죠.

좋은 업체를 찾으시는 방법은 1차적으로 충분한 설계 능력이 있는지를 확인하셔야 하시고요,

어떤 제품을 어떻게 설치하는가를 잘 살피셔야 합니다.

그리고, 금액적인 부분은 그 다음입니다. 예배시스템은 금액으로 결정되는 게 아니니까요.

예를 들어, 자동차나 가전제품은 필요한 동일한 제품을 저렴하게 구입하시는 것이 지혜로운 방법일 수 있지만,

음향이나 영상과 같은 전체적인 시스템은 어떻게 설계를 하고, 어떻게 설치를 하는가가 매우 중요하죠.

이것을 보실 수 있는 게 지혜가 아닐까요.

밤 늦게까지 교육을 하고, 세부적인 마무리작업과 라벨링 작업을 하고 있으니까요,

장로님께서 메론과 토마토를 잘라 오셨네요. 저녁도 챙겨주시고요^^

자모실에 코그 팀원들을 밀어넣으셔서 편하게 드시고 나오시라고 배려 해 주셔서

더욱 든든한 저녁이 되었습니다.

끝까지 배려해 주시고, 설치에 도움을 주셔서 너무나도 감사를 드리고요....

이번 주에 한번 더 방문을 해서 불편하신 부분은 없으신지 확인하러 갈려고요^^

이틀이라는 짧은 시간이었지만, 정말 많은 일들을 정리했네요.

교회에서도 바뀐 시스템으로 더욱 아름다운 예배 드리시기를 바랍니다.

월요일 출근을 위해...  저도 20,000.^^

아름다운 가을을 느끼시는 한 주 되시길^^

안녕하세요, 미디어전문기업, 코그시스템입니다^^

이번에는 경기도에 있는 평생학습원에 다녀왔습니다.

기존에 설치된 시스템을 작은 교육실로 옮기고, 새로운 장비로 세팅하는 작업이었습니다.

메인스피커로는 10인치 액티브 스피커로 설치되었습니다.

FBT 제품이고요, X-LITE 10A 모델입니다.

FBT는 이태리 제품이죠. 물론 보급형 플라스틱 엔클루저로 제작된 제품이기 때문에

높은 퀄리티를 요구할 수는 없죠. 하지만 가성비로 좋은 제품이고요,

특히 저음의 단단함은 아주 마음에 드네요.

공간은 천고가 낮고, 전체적인 길이가 긴 곳이었습니다.

사진으로 견적을 하였는데요, 담당자 분께서 세밀하게 사진을 찍어 주셨고,

코그와 약 3주간에 걸친 조율 끝에 설치가 되었습니다.

역시 공간의 길이가 길기 때문에 필요한 음압의 스피치를 얻기 위해서는 딜레이 스피커를 설치해야 하는 상황입니다.

하지만 두 세트의 스피커가 설치된다는 것과 그에 필요한 DSP를 설치하면 비용적인 면이 많이 올라갑니다.

하지만 어디나 비슷하겠지만, 한정된 비용에서 좋은 결과물을 찾는 고민이 언제나 딜레마죠.

결국 딜레이스피커의 퀄리티를 낮추면서 전체적인 설치의 규모가 정리되었습니다.

스피커는 앞에서 언급한 FBT X-LITE 10A 1조가 설치되었습니다.

액티브 타입이기 때문에 별도의 앰프 없이, 시그널 케이블과 전원 케이블로 작동이 되죠.

스피커의 지향각 때문에 천정에 눕혀 설치하지는 못하고, 기존 보다 더욱 객석 쪽으로 옮겨 벽브라켓으로 설치되었습니다.

물론 스피커 자체의 각도 조절장치가 없기 때문에 벽브라켓으로 강제조절 들어갔죠.

스피커를 숙이는 것은 반사와 매우 밀접한 관계가 있고요, 흡음이 거의 이루어지지 않은 공간에서 취할 수 있는

가장 적극적인 대책입니다.

물론, 더욱 좋은 퀄리티의 사운드가 필요한 곳이라면 흡음과 반사, 확산 등에 따른 물리음향 설치가 필요하죠.

이 곳에서 음향적으로 가장 많은 비중을 차지하는 스피치 위주에 맞도록 최대한 조율을 했죠.

딜레이스피커는 PHONIC SEP-207을 1조 설치했습니다.

역시 액티브 스피커이고요, 전원선과 시그널 케이블로 체결이 되었습니다.

메인스피커와 딜레이스피커 총 4통의 스피커는 각기 별도의 전기케이블을 배선하였고요,

특히 같은 종류의 스피커끼리 앰프랙에서 링크되었습니다.

시그널케이블은 SAC DS-26 DSP를 통해 딜레이 얼라이먼트를 진행하였고요, 스피커간의 볼륨값도 적절히 세팅하였습니다.

DSP는 DIGITAL SPEAKER MANAGEMENT의 약자죠. 시그널 프로쎄서라고도 하는데요,

세팅된 값에 따라 전체적인 스피커를 컨트롤하는 장비입니다.

딜레이스피커가 들어가는 상황이라면, 서브우퍼 스피커가 들어가는 상황이라면,

라인어레이 스피커를 설치하는 경우라면 필수적인 장비죠.

예전 아날로그 장비들은 크로소버와 딜레이 등 여러 장비들을 사용했는데요, DSP는 이러한 모든 기능들을 대부분 내장하고 있습니다.

믹서는 SAC SC16 아날로그 믹서가 사용되었습니다.

피드백 마진은 SAC DS-26에서 파라매트릭 EQ로 약간 손을 보았고요,

슈어 BLX 무선마이크가 설치되었습니다.

파란색 고무줄이 감겨있기 때문에 BETA58 마이크입니다.

저는 개인적으로 저 파란색이 뭐 그닥 이뿌지는 않습니다. 하지만 소리는 이뿌죠^^

오전 7시에 대구에서 출발해서 오전 10시부터 작업이 진행되었고요,

전체 작업이 오후 4시 쯤 마무리 되었네요. 물론 코그의 든든한 4명의 팀원이 함께 움직였습니다.

코그는 4명 혹은 5명의 팀원제로 움직입니다.

어떤 분들은 인력낭비가 아니냐는 듯한 투정을 하시기도 하시는데요,

팀원으로 움직이면 좋은 잇점이 분명 있습니다.

일단, 작업시간이 빠릅니다. 배선하고, 장비 설치하고, 랙케이스 짜고, 납땜하고, 튜닝하고, 교육하는 모든 일들이

빠르게 진행이 됩니다. 왜냐하면 이제 호흡이 잘 맞아서 모든 일이 톱니 바퀴 움직이듯이 원활히 움직이거든요.

물론 처음 현장에 도착하면 어떻게 작업을 진행할지에 대한 논의가 시간이 좀 걸리긴 합니다.

그리고, 음향과 영상, 조명, LED 스크린에 대한 전문적인 기술력과 노하우가 축적되어 있죠.

음향은 권과장님, 영상은 서과장님, 조명은 박대리님, LED는 문팀장 등 모두 자기의 전문분야가 있고요,

전체적인 작업은 함께 진행됩니다. 호흡이 찰떡꿀떡이죠.

그리고, 가장 빠른 A/S 대응이 가능합니다.

물론 가장 꼼꼼하고 교과서적으로 설치하려고 노력하지만 A/S는 발생될 수 있습니다.

특히 교회의 경우 주일 아침에 전화가 오는 경우가 많은데요,

코그팀의 단톡방을 통해 문제가 공유되고요, 교회에서 바로 조치할 수는 부분이 있는지 바로 확인이 되죠.

직접 설계하고, 직접 설치하기 때문에 가능한 일입니다.

하지만 무엇보다 가장 적은 A/S 발생이 코그의 목표입니다.

그리고, 현장이 여러 곳으로 나누어질 경우, 두 팀으로 움직일 수 있다는 장점도 있죠.

코그의 A/S는 그래서 더욱 빠르게 진행이 됩니다.

빠른 진단과 빠른 조치, 빠른 움직임이 코그의 강점이죠.

케이블은 LS 케이블로 작업되었습니다.

LS... 어디서 많이 듣던 이름이죠? UTP로 유명한...

이제 LS에서 방송용 케이블을 제작합니다. M2 제품이고요, 상당히 매력적인 제품입니다.

물론 후발주자답게 벤치마크를 통해 더욱 퀄리티 있는 제품의 완성도가 돋보이죠.

커넥터는 누가 뭐래도 뉴트릭입니다...

필요한 케이블들을 모두 제작해 드렸고요, 젠하이저 E835 마이크와 같이 납품되었습니다.

박대리님이 열심히 납땜 중이시네요^^

이제 모든 것이 설치되었습니다.

권과장님은 이제 튜닝과 교육을 시작합니다.

코그의 교육은 단순히 장비를 어떻게 켜고 꺼는가에 관한 내용만은 아닙니다.

전체적인 장비를 어떻게 관리해야 하는지, 어떤 부분에 신경을 쓰셔야 하는지,

그리고 유저분에 따라 필요한 음향적인 이론도 함께 진행이 됩니다.

가령, 예를 들어 이펙트를 충분히 이해하신다면 컴프와 리미터, 게이트까지 함께 설명을 드리고,

직접 만져보고 변화를 느끼실 수 있도록 도와드리죠.

보통 이러한 교육은 30분에서 1시간 가량 진행이 됩니다.

이제 남은 팀원들은 기존에 설치된 장비들을 작은 교육실에 재설치 해 드립니다.

스피커는 베타뚜리네요. 마이크 사용은 거의 없고, 음악용으로 사용하신다고 벽에 부착을 해 달라고 하시네요.

깔끔하게 브라켓으로 예쁘게 설치해 드렸습니다. 스피커는 코니컬이기 때문에 눕혀서 설치를 했죠.

코니컬은 고음의 혼이 원뿔같은 타입입니다.

결과적으로 고음의 지향각이 가로 세로 동일하다는 의미죠.

지향각은 중음을 지나 저음으로 내려갈 수록 지향각이 무너집니다.

특히 100HZ 이하의 저음은 거의 지향각이 없죠. 무지향입니다.

하지만 고음은 직접음과 매우 관련이 깊고, 선명도와 한글의 자음과 관계가 깊기 때문에 고음의 지향각은 가급적,

백색 소음을 유발하는 경우가 아니라면 지켜져야 합니다.

메인스피커로 설치된 FBT X-LITE 10A 역시 90X60도의 고정형 혼이 설치되어 있기 때문에 눕혀서 설치하는 것은 올바른 방법은 아니고요,

스피커를 눕혀 설치해야 하는 경우에는 고음의 혼이 로테이트 되는 제품으로 설치되어야 합니다.

가령 고음혼이 고정형인 스피커를 모니터스피커로 사용하시는 경우, 플로어에 눕히시면 가로 지향각은 좁아지죠.

잘 이용하면 좋은 결과물을 만들어 낼 수 있습니다.

음향은 사실, 물리적인 현상에 반드시 영향을 받습니다.

야구의 마구처럼 휘어서 날아가지는 않죠.

물론 EAW의 ANYA 같은 ADAPTIVE 스피커들은 지향방향과 각도 등을 조절할 수 있지만,

대부분의 스피커들은 유닛이 고정형입니다. 그래서 필요한 경우 스피커 전체를 움직여 가장 좋은 소리를 방사해야 하겠죠.

거리의 영향도 받고요, 높이의 영향, 앰프의 출력에 따른 케이블의 영향 등 모든 변수들을 함께 고려하셔야 합니다.

그리고, 가장 중요한 공간에 무지 영향을 받는다는 게 어려운 부분이죠.

물론 공간을 음향에 맞추면 더욱 좋겠지만, 대부분의 현실은 공간에 음향을 맞추어야겠죠.

따라서 EQ나 여러 장비들이 필요합니다.

하지만 이러한 전기음향적인 부분이 물리음향을 무조건 커버할 수 있는 건 아니죠.

믹싱을 잘한다고, EQ를 잘 만진다고 다 해결되는 것은 아니라는 것입니다.

이러한 작업을 시스템 엔지니어들이 하는 거죠. 그래서 전문가가 필요하고, 전문적인 팀이 필요합니다.

간혹, 직접 설치했다고 튜닝만 마무리해 달라는 분들이 계시는데요,

튜닝은 모든 시스템이 적절하게 잘 설치되었을 때 충분히 빛을 발합니다.

특히 퀄리티 있는 좋은 소리를 원하신다면 공간을 설계할 때부터 좋은 팀과 많은 의견을 나누는 게 좋습니다.

코그도 그러한 팀이 되기 위해 계속 노력하고 있고요^^

사실, 조금 우스꽝스러운 얘기 중 하나가 '연애를 글로 배웠어요'라는 말이 있죠.

음향도 비슷한 것 같습니다. 인터넷에서 글로 음향을 배운다는 것, 책으로 배운다는 것 쉽지 않죠.

가장 좋은 연예는 글로 배우는 게 아니라, 연예로 배워야 하듯이, 음향도 직접 많이 만져보시고, 들어보시고, 경험해 보는 게 좋은 방법이죠.

인터넷에는 명확치 않은 자료들도 많습니다.

잘 판단하시고, 많이 공부하시고 직접 만져보신다면 더 높은 퀄리티의 소리를 만나실 수 있으실 것 같네요.

좋은 소리가 무엇인가, 어떤 좋은 레퍼런스를 가질것인가에 대한 고민도 꾸준히 하신다면, 멋진 음향인이 되실 수 있으실 것 같습니다.

어느 곳이든, 눈에 보이지 않는 음향때문에 씨름하시는 모든 엔지니어들에게... 작은 응원이라도 되었으면 좋겠습니다.

그게 코그의 취지입니다^^

안녕하세요, 코그시스템입니다.

이제 대프리카도 서서히 막을 내리고 있네요.

하지만, 그동안 대프리카는 실내도 장난이 아니었다는 게 함정.

지난 8월에 있었던 일들을 풀어보려 합니다.

달서구 장기동에 있는 내일교회 교육관 시공기입니다.

이번 작업은 여러 개의 교육실을 만들고 작업이 진행이 되었는데요,

사전에 여러 이야기들을 나누어 필요한 곳에 CD관을 미리 묻어놓아 깔끔한 시공이 이루어 졌습니다.

음향시스템은 총 3곳을 설치하였는데요, 가장 큰 공간에는 전체적인 시스템이 새롭게 설치되었고요,

나머지 두 공간에는 기존에 사용하시던 장비들을 재설치하였습니다.

물론 갖고 계신 장비들이 좋은 장비들이기에 새로운 공간에 사용하기에 전혀 무리가 없었습니다.

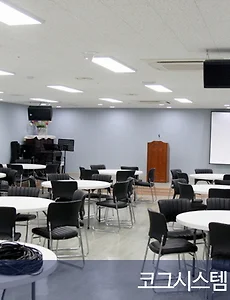

먼저, 모든 장비가 새롭게 설치된 가장 큰 공간입니다.

이 곳은 길쭉한 직육면체의 공간입니다. 하지만 전체 길이에 비해 천고가 낮은 곳입니다.

이러한 공간에서는 메인스피커만으로 모든 공간을 커버한다는 것은 쉽지 않은 일이죠.

메인스피커의 음압을 계속 올릴수만은 없기 때문에 적절한 딜레이 스피커가 동반되어야 하는 상황이고요.

이번에 설치된 스피커는 DB TECHNOLOGIES의 ARENA 씨리즈입니다.

메인스피커는 RMS 400W를 갖는 ARENA12가 구성이 되었고요,

딜레이 스피커는 RMS 250W를 갖는 ARENA8이 구성되었습니다. 각각 2통씩, 총 4통의 스피커가 천정에 플라잉 설치가 되었습니다.

메인스피커의 경우, 천고가 낮기 때문에 스테이지의 시야성과 프로젝터 화면과의 간섭 문제로 가급적 좌우 가장자리로 치우쳐 설치가 되었습니다.

천고가 낮은 공간에서의 대부분의 교과서적인 위치죠.

하지만 무대 앞쪽의 공간을 위해 안쪽을 향하도록 적절한 각도와 위치를 잡는 게 중요합니다.

특히 고음의 직접음을 잘 들으실 수 있도록 엉덩이 포인트의 각도를 맞추는 것도 중요하죠.

이 곳에 특별히 ARENA 씨리즈를 설계한 이유는 바로 고음의 혼로테이트가 가능하기 때문입니다.

90X40도의 지향각을 갖는데요, 이 고음 혼이 회전하기 때문에 스피커를 눕혀 설치하여도 지향각을 유지할 수 있습니다.

물론 폴리나젤 속에 숨어 있는 나사를 풀고, 스피커 그릴을 뜯어내서 작업을 해야하고요, 손이 많이 가는 작업이긴 하지만

한번의 작업으로 좋은 사운드를 유지할 수 있기에 과감히 그릴을 뜯어 냅니다.

딜레이 스피커까지 총 4통의 스피커의 혼을 회전했습니다.

소리는 고음 주파수일수록 지향각이 분명해 지고요, 저음 주파수로 내려갈수록 지향각은 넓어지고, 무너집니다.

특히 아주 낮은 대역의 우퍼 사운드는 무지향이죠.

물론, 요즘은 물리적인 셋업 기술력으로 우퍼도 지향각을 만들어내지만, 일반적인 저음은 거의 무지향입니다.

딜리이스피커는 더욱 자연스러운 사운드가 제공되도록 가장 적합한 위치와 각도로 설치를 했습니다.

그리고, 가장 중요한 작업, 메인스피커와 딜레이스피커와의 딜레이값을 맞추어야죠.

이번에는 특히 파워소프트의 4채널 앰프를 사용하였고요, 내장된 DSP로 세밀한 딜레이값을 맞추었습니다.

파워소프트의 아르모니아는 정말 정말... 좋은 DSP죠.

이번에는 스마트라이브를 돌리지 않고... DSP 기능을 이용해 정확한 딜레이값을 맞추었습니다.

측정용 똥침마이크를 설치할 필요도 없었네요. ㅎ

믹서는 코그에서 주력으로 설치하는 제품이죠.

SOUNDCRAFT의 SI EXPRESSION1 입니다.

16IN 16OUT이고요, 뭐니뭐니해도 빠른 운용이 가능하며, 보급형 디콘에서는 과히 만족할만한 프리와 아웃보드를 내장하고 있죠.

물론 순차전원기의 전원과 별도로 전원을 작동해야 한다는 점은 불편하지만

시원스런 사운드는 이까짓 불편함 정도는 충분히... 감수할 수 있습니다.

여담이지만, 많은 분들이 사용하시는 X32는 순차전원기 전원에 물려서 사용하실 수 있습니다.

하지만 전원이 꺼질 때는 분명히 콘솔이 프로세싱을 하지 않는 상태여야 하죠.

그래서 메뉴얼에는 전원을 OFF 하기전에 시스템을 먼저 OFF 시켜야 한다고 설명하고 있습니다.

그냥 막 끄면 된다는 분들이 계셔서...

케이블은 LS 제품을 사용하였습니다.

CAT5E로 유명한 그 회사, 맞습니다. SOVICO의 기술력이 더해져 생산되는 제품인데요,

C사의 케이블의 장점과 B사의 장점을 모은 것 같습니다.

너무 야들하지도 않고요, 너무 뻑뻑하지도 않습니다. 굵기는 조금 더... 구리를 썼네요.

스피콘에 스피커케이블 넣는다고 애 좀 먹었습니다.

하지만 좋은 사운드는 좋은 케이블이 만들죠. 물론 좋은 앰프와 좋은 스피커, 올바른 설치와 세팅.

그리고 좋은 케이블과 좋은 납....

코그는 모든 납을 은납으로 사용하고 있습니다. 한롤에 15만원 정도 하죠.

이제 납도 거의 다 떨어져 가는데요, 조만간 납을 100만원치 사야 할 거 같습니다.

모니터스피커는 교회에 사용하시던 QSC 파워드스피커를 사용하시려고 하셔서 모니터스피커용 케이블과 커넥터를 설치해 드렸습니다.

무대에 박힌 커넥터가 모두 입력 16개, 출력 12개, 파워콘 12개입니다.

사진에 보이시는 것 곱하기 2 하시면 됩니다.

사실, 여러 공간에 적합한 사운드를 찾는다는 것이 쉬운 일은 아닌 것 같습니다.

코그도 오랜 강의와 노하우가 있지만 때때로 만나는 상황들이 결코 녹록치는 않네요.

특히 이번 여름에는 각기 다른 4곳의 공사를 거의 동시에 진행했는데요,

모든 곳의 장비들이 모두 다르네요. 공간에 따라 적합한 스피커를 찾다보니 여러 케이블과 여러 앰프들을 설치해 봅니다.

그러면서 또 배우는 거죠.

사운드는 결코 만만한 녀석이 아닙니다.

너무 쉽게 생각하시는 분들이 많으신거 같아서요^^

어제까지 코사운드가 열렸죠. 코그는 가지는 못했는데요, 여러 경로들을 통해 스피커 방출관의 모습을 엿봅니다.

다들 비스무리하게 생겼지만, 각 팀들마다 그 사운드를 만들기 위해 얼마나 땀을 흘리고 공부하시는지...

특히 눈에 보이지 않는 영역이다보니 더더욱 많은 공부와 땀, 노하우가 필요합니다.

주위에 음향으로 씨름하시는 분들 계시면 따뜻한 격려의 응원이 필요하겠죠. 코그가 하는 사역도 이런거고요....

DB TECHNOLOGIES의 ARENA 씨리즈는 상당히 좋은 고음의 음색을 지니고 있습니다.

귀를 살랑살랑 간지럽히는 쏘지 않는 고음이 무척 예쁘네요. 마음에 쏙 듭니다.

고음 혼이 돌아가는 것도 이쁘고, 전체적인 디자인도 마음에 들고.

하지만 딱 두 가지가 마음에 안드네요.

일단, 로고가 스피커에 비해 너무 큰 것 같습니다. 음... 뭐 디자이너의 개취니까 인정하긴 하지만 제 취향은 아닌 것 같습니다.

그리고, 스피커를 가로로 설치할 경우, 뒷포인트를 걸 리깅포인트가 만만치 않네요.

이왕 혼 로테이트가 되게 만드셨다면 가로 설치까지 심도있게....

뭐 그래도 좋네요. 사운드가 좋으면 다 좋은 겁니다.

물론 압도적인 성능을 제공하는 파워소프트도 한 몫 단단히 했겠지만요.

그리고 무엇보다 스피커의 비용이 상당히 매력적입니다. 사실 요즘 한가닥 한다는 녀석들의 가격은... 좀 쎄긴 하지요.

음... E사나 L사나 M사나 A사나.... 뭐 어찌되었둥....

사실, 우리에게 주어진 시간은 3일이었습니다.

큰 방 3개실에 음향과 영상시스템 설치, 작은 5개의 방에 TV설치...

매일 12시 퇴근했습니다. 저야 대구 사니까 덜한데 구미 사시는 문팀장님은.... 출퇴근까지...

사랑스런 딸 얼굴을 제대로 못 보셨다네요.

그래도 잘 마무리가 되어 참 감사한 작업이었습니다.

이번에는 두번째 방입니다.

이 곳은 무대를 바라볼 때 세로보다 가로가 더 긴 방입니다. 물론 천고는 역시 동일하고요.

사실 이 전체 공간이 주차장이었습니다. 허가를 내고 새롭게 예배실로 만들었는데요,

주차장이었던 자리였기 때문에 천고를 더 올릴 수가 없는 상황이네요.

이 곳에는 기존에 사용하시던 QSC KW 스피커가 설치되었습니다.

이 녀석은 코니컬 타입의 스피커죠.

스피커의 고음 혼이 원뿔같다고 코니컬이라고 부릅니다.

결국 수평 수직 지향각이 같다는 거죠. 70X70도입니다. 세로로 설치해도 되고요, 가로로 설치해도 됩니다.

하지만 어떻게 설치를 해도 수직 지향각이 70도로 매우 넓은 편이기 때문에 하울링이 쉽게 발생할 수 있는 구조입니다.

그래서 무조건 무대를 넘어 설치해야 한다는 점이 중요하고요, 엉덩이를 너무 들면 안된다는 슬픈 이야기도 있습니다.

이 곳에는 모두 천정이 마이톤 시공이 되어 있습니다. 따라서 천정에 의한 반사는 석고텍스보다는 덜하죠.

오히려 흡음이 많이 되는 마감재입니다.

QSC KW는 파워드스피커이기 때문에 시그널케이블과 전기케이블을 설치해야 하죠.

모든 전기는 방송실 순차전원기에서 조절이 되도록 모든 전기선을 새롭게 배선해야 합니다.

물론 멀티케이블도, RGB 케이블도, 전원케이블도, 시그널케이블도 모두 천정을 타야죠.

믹서는 SOUNDCRAFT GB입니다. 역시 아주 좋은 믹서죠.

그에 맞는 DSP와 EQ, FX 등이 함께 설치되었습니다.

꼼꼼히 룸튜닝을 진행했고요, 충분히 적절한 사운드가 나오네요.

물론 저는 개인적으로는 QSC 사운드를 그리.... 좋아합니다. 음. 네. 좋습니다.

이 곳에서도 충분히 좋네요.

특히 좋은 케이블과 충분한 전기선이 더더욱 QSC스럽게 만들어 주네요. 예쁩니다^^

음향이 설치된 마지막 방은 큰 음압이 중요한 것은 아니고요, 간단하게 사용하실 목적이시라고 하시고요,

작은 QSC 스피커가 설치되었습니다. 전용 브라켓이 있어 원하는데로 설치가 가능한 제품입니다.

무대가 따로 없기 때문에 8채널 멀티박스 만들어 드렸고요, 심플하게 구성이 되었습니다.

믹서와 앰프가 좀 낡은 제품이라서 좀 아쉽기는 하네요.

요즘은 LEEM 멀티박스가 제일 예쁜 것 같네요. 다만... 컬러도 나왔으면...ㅎㅎㅎ

모든 작업이 끝나고, 토요일 다시 교회에 들어갔습니다. 급히 작업하느라 꼼꼼하게 마무리하지 못했던 라벨링 작업과 컴퓨터 연결작업,

교육 등을 진행했는데요, 많은 집사님들께서 소리가 너무 좋다고 말씀해 주셔서 피곤하지만 뿌듯한 작업이었던 것 같습니다.

여러 현장에서 만나는 많은 변수들을 통해 또 많은 공부를 했던 작업이기도 한데요,

낮은 천고에 플라잉 앙카 작업한다고 먼지 뒤집어 쓴 박대리나, 무거운 스피커 들고 사다리 오르내리던 문팀장님이나,

은납이지만 그래도 몸에 이로울 거 하나 없는 납을 들고 살고, 튜닝했던 권과장님이나 모두 너무너무 수고 많으셨습니다.

전체적인 작업이 진행될 동안 필요한 거 잘 챙겨주시고 도와주신 실장님과 장로님, 집사님께도 감사드리고요,

좋은 공간에 뜨거운 예배와 좋은 사역들이 넘쳐나길 코그는 언제나 기도하고, 응원합니다.

참, 무더운 날 에어컨이 우릴 도왔네요. 에어컨은 참 위대한 발명품입니다. 에어컨은 LG네요^^

우리 사무실도 LG.
