영상커넥터에 대한 문의가 많네요...

코그워쉽시스템에서는 요렇게 만듭니다.

Kramer사의 BC-1X 케이블이고요,

역시 동사의 압착커넥터입니다.

물론, 전용 압착툴로 눌러야 하죠...

근데, 사실 영상커넥터는 음향커넥터와 달리 쉴드를 잘 살려야 합니다.

그래서 납땜이 아닌, 압착의 방식을 사용하고요...

그리고, 꼭 전용 툴을 사용하셔야 합니다.

전용툴은 전용커터와 전용압착툴로 이루어 지는데요...

많은 시공업체에서 전용툴이 아닌, 범용 툴로 제작을 하다보니..

내구성의 문제가 발생할 경우가 많네요.

코그에서는 그래서 가급적 Kramer의 제품들을 사용하고요,

수축튜브를 커넥터에 씌어 2중 안전장치를 걸어둡니다.

이 케이블을 제작하는 방법은

http://caugpc.tistory.com/184

이 곳에 자세히 나와있습니다.

참조하시고요..

어떤 곳에 가니 동축 RF 커넥터를 달아놓고, RF to BNC 젠더를 사용하네요...

우짤까나요.......

코그워쉽시스템의 시공은 10년 보장을 목표로 교과서적인 설치를 기본적인 모토로 삼고 있습니다.

10년 동안 A/S가 발생되지 않도록..

한땀 한땀 정성을 다합니다.

이상, 예배를 돕는 코그워쉽시스템이었습니다.

예배시스템의 모든 문의는 T. 053)323-1907 입니다.

어제 포스팅한 영상시스템 시공기에 이어... 오늘은 디지털영상 시공기입니다.

영상시스템에서는 Full-HD를 넘어, 4K, 6K 등 이미 너무나도 빠른 하드웨어 장비들이 개발되고 있지만

교회에서 적용하기 적합한 시스템은 Full-HD(1,920x1,080pixel) 시스템이네요.

사실, Full-HD도 해상도를 다 표현하기에는 프로젝터나 LED 전광판이나 부족한 것이 현실이니까요..

이번 교육관 시공에 디지털영상으로 시공을 진행하였는데요.

특히 영상시스템은 믿을 수 있는 제품과 내구성이 검증된 제품을 사용하는 것이 매우 중요한 작업입니다.

간혹 어떤 제품들은 해상도를 정확하게 구현하지 못한다던지, 발열이 심해 오류가 잦다는 등

예배시스템에 도움이 아닌, 오히려 방해를 주는 시스템이 될 수도 있으니까요...

이번 시스템 구성에 대부분의 장비들은 datavideo와 Kramer사의 제품들로 구성이 되었는데요,

장비의 비용은 약간 고가의 제품들이지만 정확한 결과물과 내구성을 확보해 주기 때문에

오히려 더욱 이득이 되는 제품이 아닌가 싶습니다.

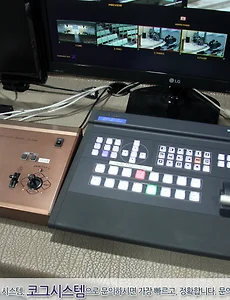

영상스위쳐는 datavideo의 SE-2200이 사용되었습니다.

총 6개의 입력을 받아 6개의 출력과 2개의 멀티뷰 출력을 제공해 주는 제품이고요,

6개의 입력 중 5,6번은 HDMI 혹은 HD-SDI을 선택해서 사용할 수 있기 때문에 적절한 호환성도 제공합니다.

또한 본체와 컨트롤러가 분리되어 있기 때문에 데스크가 더욱 깔끔해 지고요...

플렉시블하지 않은 동축케이블에 의한 파손도 줄일 수 있는 장점이 있습니다.

물론, 컨트롤러가 기본 제공이 되죠.

다만 아쉬운 점은 최종 Program 출력이 HD-SDI로 6개가 나오는데요, HDMI 출력도 Program 출력이 된다면 더욱 좋지 않을까... 싶네요.

하지만, 오디오믹서에서 나온 시그널을 입력받아 HD-SDI 시그널에 독립적인 오디오시그널을 임베디드 할 수 있다는 것은

SE-2200이 Live 환경도 고려한 설계가 되었다는 것을 의미하겠죠.

어쨋던 교회에서 사용하기에 가장 적절한 모델이 아닐까...

최근에는 다운사이징 버전인 SE-700도 있습니다.

굳이 ATS를 사용할 이유가...

SE-2200은 멀티뷰를 기본적으로 제공해 줍니다.

물론 다른 디지털영상스위쳐도 모두... 멀티뷰를 제공해 주죠.

멀티뷰는 SE-2200의 총 6개 입력화면을 보여주고요,

Preview와 Programview를 보여줍니다.

오디오 시그널의 입력레벨도 같이 보여주고요,

이러한 화면구성이 HDMI 단자를 통해 송출되기 때문에 별도의 모니터만 설치하셔도 지금 어떤 형태로 화면이 넘어가는지 상세히 알 수 있습니다.

DSK 화면도 바로 합성할 수 있고요, Preview 화면을 통해 확인하실 수 있는 점도 장점이죠.

다만, 1080i까지만 지원을 하기 때문에 1080p는 입력을 받을 수 없습니다. 아마 데이터를 프로세싱하는 과정에서 과도한 데이타량을

억제하기 때문에 아닐까... 생각을 해 봅니다.

다른 대부분의 스위쳐들도 1080p를 지원하지는 않는 것 같네요...

괜찮습니다. HDMI를 HD-SDI로 바꾸어주는 datavideo DAC-9p가 있으니까...

캠코더의 micro HDMI 시그널을 DAC-9p에 입력하면... 75옴 동축케이블을 통하여 HD-SDI 시그널로 입력이 되니까 큰 문제는... 아니겠죠.

이번 시공에서도 모든 캠코더의 컨버터들을 기둥을 따라 천정 위에 설치를 하였기 때문에 모든 장비들이 깔끔하게 정리가 되었습니다.

물론, 전기케이블을 순차전원기에 함께 배선하여 모든 장비가 순차적으로 ON/OFF 되도록 정리를 하였죠.

영상시공에서 가장 많이 들어가는 케이블이 전기선이 아닐까.... 싶습니다^^

이렇게 스위쳐를 통하여 프로세싱 된 최종 시그널들은 때로는 컨버터를, 또 때로는 중계를 위한 허브로, 리피터로 변환이 되어 다양한 미디어로 송출이 됩니다.

이번 시공에서는 건물의 10군데 위치에 설치된 TV로 송출되었고요,

HD-SDI Switcher를 통하여 본당의 영상과 비전아트홀의 영상을 셀렉터하여 전체적인 시스템으로 송출, 방송되도록 세팅이 되었습니다.

비전아트홀의 영상과 음성이 본당에서도 프로젝터와 스피커를 통해 중계할 수도 있죠. 그 반대도 가능하고요.

Kramer사의 셀렉터와 분배기가 그 일을 담당하였습니다.

보기에는 작지만, 작은 고추가 맵다는 말이 실감날 정도로 왜곡없는 화면을 제공해 주네요.

아래 화면에서 보이는 화면 중 4번 화면이 셀렉터와 분배기를 거친 최종 중계 시그널입니다.

비전아트홀에서 사용하는 모니터용 TV도 잘 나오고요,

마치 사진처럼 깨끗하게 송출이 됩니다.

아날로그 영상을 보시다가 디지털영상을 보시니... 모두들 놀라시네요.

마치 디지털TV를 보시는 것과 같은 높은 화질은 눈을 피로하지 않게 합니다.

캠코더는 사실... 좋은 제품을 사용하지는 못했습니다.

SONY CX-240인데요, 가장 저렴한 모델이지만 충분히 좋은 화질을 제공해 주네요.

물론 상급기종들에 비해 노이즈나 색상에서는 조금 차이가 있습니다.

P/T 컨트롤러는 국민컨트롤인 Prodia 제품이고요,

가성비 좋은 제품으로 무난하게 사용을 하게 되었네요.

프로젝터는 NEC의 5000안시급 프로젝터가 사용되었고요,.

스크린은 맥스스크린의 액자형으로 시공되었습니다. 135인치네요.

사실, 영상시스템을 구축한다는 것은 음향시스템보다 더 많은 신경을 써야 할 때가 있습니다.

특히 디지털영상이기 때문에 영상시그널의 포맷과 지원범위 등을 많이 확인해야 하는데요,

간혹 교회에서 직접 시공하시고 왜 화면이 안나오는지 문의하시는 전화가 자주 있는데요,

가급적이면 전문업체와 일을 진행하시는 것이 때로는 더욱 명쾌한 답일 때가 많죠.

교회의 예배영상시스템... 이제는 디지털로 더욱 깨끗한 화면으로 만나실 수 있습니다.

Full-HD 디지털영상은 1,920x1,080의 해상도를 가집니다.

기존 아날로그 영상에 비해 약 7배 가량 높은 해상도를 가집니다.

따라서 요즘은 대부분 디지털로 영상을 설치합니다.

구정이 끼어 있던 2월... 동구에 있는 교회에 디지털영상 시스템을 구축하였습니다.

구정이 끼니 일 할수 있는 날이 많이 부족하네요.

본당에 있던 기존의 아날로그 영상시스템을 모두 걷어내고,

새로운 장비들과 케이블 등을 설치하니... 3월이 되었네요.

물론 프로젝터 외 총 12곳에 달하는 중계시스템도 함께 구축을 하였고요,

스크린을 제외한 모든 장비... 프로젝터를 포함하여 새롭게 구성이 되었습니다.

디지털 영상의 핵심은 바로 이미지 프로세싱이죠.

영상스위쳐가 매우 중요한 역할을 담당하는데요,

지난번에도 설치하였던 datavideo의 SE-2200을 설치하였습니다.

총 6개의 입력을 받아, 6개의 출력을 제공해 주고요,

루마키 기능이나 번들로 제공하는 소프트웨어 자막은 막강한 퀄리티를 보장해 줍니다.

이번에는 3개의 돔형 캠코더와 기존에 사용하시던 1개의 캠코더, 그리고 방송실 PC와 강대상 PC 등

총 6개의 입력을 모두 연결하였습니다.

(2번 캠코더가 잠시 쉴때... 사진을 찍었네요~~^^)

또한 본체와 컨트롤러가 분리되는 제품이기에 플렉시블하지 않은 동축케이블로 인한 커넥터 파손도

확연히 줄어듭니다. 본체는 책상 밑부분에...

하드웨어형 자막기는 기존에 사용하시던 천하통일 1000과 같은 Compix HD100 자막기를 설치하였고요,

파워포인트를 활용한 루마키 기능과 함께 하드웨어 자막기를 사용하셨습니다.

교회의 방송실을 섬기시는 분들께서 매우 다양한 화면을 구성하시기 위해 많은 노력을 하셨는데요,

전체적인 시스템을 구축해 드리고, 높은 활용도로 사용하시는 것을 보니 참 감사한 일입니다.

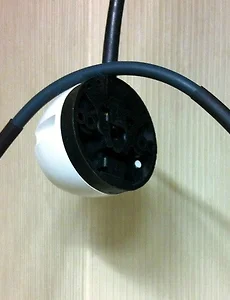

캠코더는 돔형 캠코더로 설치를 하였습니다.

요즘 화제가 되고 있는 토브캠 HD-21을 세대 설치하였는데요,

마치 알 처럼 생긴 깔끔한 캠코더입니다.

그동안 돔형 캠코더의 막강한 장점에도 불구하고 높은 가격대 때문에 설치가 어려웠었는데요,

소니나 파나소닉 등의 고가 캠코더와 비슷한 성능을 구현해 주는 착한 가격의 캠코더입니다.

일단 화질도 매우 우수하고요, 끊김없는 HD-SDI 출력을 제공해 줍니다.

또한 움직임이 부드럽고 눈이 잘 띄지 않는 장점도 있고요,

무엇보다더 컨트롤러의 프리셋 기능과 스피드 세팅 등을 통하여 더욱 정확한 포지션이 가능합니다.

마치, 조명 컨트롤러의 무빙을 움직이는 것처럼 다양한 기능들을 활용할 수 있고요,

색감이나 노출값 등도 컨트롤러로 세팅이 가능합니다.

컨트롤러는 같은 회사의 TCC-200KDB 제품이 설치되었습니다.

datavideo의 컨버터와 HD-SDI 분배기가 설치되었고요,

Kramer의 HDMI 분배기도 함께 설치되었습니다.

모든 장비들은 기존의 책상 안쪽면에 설치가 되었고요,

이번에 영상장비를 설치하면서 기존에 설치되지 않았던 접지문제도 방송실 전체에 배선을 정리해 드렸습니다.

전기를 손대니, 반나절이 훅... 지나가네요.

그래도 코그에서 정리를 해 두면... 두고두고 편하고 안전하게 사용하실 수 있다는 것을 누구보다도 잘 알기에...

팔을 걷어 붙히고 방송실 정리를 하였습니다.

방송실이 중층 윗부분에 위치해 있었는데요,

앞뒤 폭이 좁아서 전체적인 설치를 할 때 애를 좀 먹었습니다.

책상을 앞뒤로 밀고 당기면서 작업을 하였고요, 쪼그리고 앉는 것도 힘이 드네요.

그래도 하나하나 꼼꼼히 정리를 하였습니다.

프로젝터는 파나소닉의 7500안시 프로젝터에 줌 렌즈를 장착하여 설치를 하였습니다.

고광량 프로젝터이기 때문에 줌렌즈를 장착해도 밝은 화면을 제공해 주네요.

사실, 줌렌즈를 사용하시면 프로젝터의 기본렌즈의 밝기보다는 떨어집니다.

제조사마다, 렌즈마다 틀리지만 7500안시 프로젝터에 망원렌즈, 혹은 광각렌즈를 장착하시면

밝기는 6,000안시급으로 떨어지게 됩니다.

이러한 정보는 제품의 상세 메뉴얼에 표기가 되어 있는데요,

일반적으로는 잘 설명하지 않고 제품을 설치하는 경우가 많이 있습니다.

코그시스템은 이러한 변동되는 사항들을 꼼꼼히 체크하여 전체적인 예상밝기를 설명을 드리는데요,

대부분의 교회에서는 이러한 설명을 드리면 처음 듣는 이야기들이 많다고 하시네요.

이러한 현상들은 물리적인 현상이기 때문에 분명히 체크하고 설명을 드리는 것이 옳은 방법인 것 같습니다.

프로젝터의 설치는 중층 난간대보다 낮은 곳에 3mm 철판을 절곡하여 설치 해 드렸는데요,

처음에는 난간대 높이에 맞추니, 교회에서 인테리어적으로 불편하다고 하셔서

교회 장로님, 집사님들과 1시간도 넘게 설치방법에 대해 논의하였습니다.

그래도 가장 좋은 성능을 제공해 주는 범위 내에서 좋은 위치에 설치가 되어서

코그시스템에서도 마음이 편하네요...

철판은 MDF와 합판으로 마감된 구조물의 각파이프에 체결을 하여 튼튼하게 정리가 되었습니다.

시트지로 마감해 놓으니... 깔끔하네요.

사용하신 스크린은 기존의 4:3 비율의 모컴스크린인데요,

추후에 16:9로 변경하시기로 하시고 공사를 진행하였습니다.

모컴스크린은 20게인을 제공하는 매우 좋은 제품임에 틀림이 없지만,

이러한 비율의 변동이 있을 경우, 새로 교체해야 하는 어려움이 있습니다. 하드타입의 모든 스크린이 그렇죠.

더욱이 프로젝터 보다 더 비싼 스크린의 비용은 선뜻 교체하기가 쉽지많은 않은 것 같습니다.

교회에서는 비율의 차이로 인하여 발생되는 스크린의 블랭크 공간을 그대로 사용하시기로 하셨고요,

밝고 선명한 화면을 보시는데는 별 지장은 없습니다.

그렇게 신경쓰이는 것도 아니네요.

일단 더욱 밝아지고, 더욱 선명해진 화면에 교회분들께서 많이 좋아하셔서

코그시스템도 더욱 힘이 든든히 납니다^^

방송실에 엔코딩 PC와 자막기 PC도 함께 설치를 해 드렸고요,

27인치 LG 모니터 4대와 기존에 사용하시던 23인치 삼성 모니터 1대...

방송실 데스크가 꽉... 차네요.

영상믹서의 multi-view와 최종 출력인 Program-view의 용도로 사용이 되죠.

multi-view는 총 6개의 입력 소스를 한눈에 볼 수 있도록 제공해 주고요,

프리뷰와 프로그램뷰를 통하여 현재 방송 상황을 체크할 수 있습니다.

또한 음성 시그널 레벨도 함께 표기를 해 주기 때문에 SE-2200은 정말, 정말.... 교회에 적합한 모델인 것 같네요.

자막기와 엔코딩 PC도 세팅을 하고요,

교회에서 요청하신 AverMedia Game Capture HD도 함께 설치 해 드렸습니다.

PC없이 바로 녹화할 수 있는 장비이고요, Full-HD를 바로 입력할 수 있어 더욱 좋네요.

엔코딩 PC에는 Sky Digital에서 나온 CaptureU 3.0을 설치해 드렸는데요,

제로레벨이 넘는 오디오가 깨어져 심한 노이즈로 인식이 되는 문제가 생기는 것 같습니다.

그래서 다시 AverMedia의 내장형 캡쳐카드로 교체해 드렸고요,

인터페이스는 조금 부족하지만 깨끗한 음성 녹음이 두드러지는 제품이네요.

녹화가 잘 마무리 되어서 다행입니다.

사실, 요즘 컴퓨터가 너무 빨리 바뀌고 호환성에 관한 문제도 많아서

오랜만에 컴퓨터 세팅하는 데 시간이 많이 걸리네요.

메인보드도 한번 교체하고, 캡쳐카드도 교체하고...

점점... 컴퓨터 전문점이 되어 가는 느낌입니다.

이제 본당의 모든 영상시스템에 정리가 되었습니다.

화요일부터 시작된 작업은 금요일 오후가 되어서야 마무리가 되었네요.

이제 설 연휴를 지나고... 새로운 일이 진행됩니다.

바로 예배실황을 중계하는 일이죠.

최근에는 다행히 HDMI 시그널을 UTP로 전송할 수 있기 때문에

비용과 작업이 많이 줄었습니다.

하지만, 4층 방송실에서 시작된 중계의 시그널은 3층 본당의 두 곳 자모실과 로비, 중층 모니터용 TV, 중예배실

2층의 사무실, 교역자실, 로비, 새신자실, 푸른초장실, 목양실과

1층의 식당까지...

총 12곳에 중계가 진행되었습니다.

물론 BC-1X에 비하여 얇디얇은 UTP 케이블이지만 리시버의 전원까지 컨트롤하기 위해

0.75Sq 전기선까지 함께 배선하는 일은 결코 만만한 일은 아니네요.

이틀 동안 진행된 배선작업은... 참혹한 야근을 안겨 주었습니다.

특히 바쁜 교회 사무실의 천정 안에서 작업하는 시간이 더욱 많아서 간사님들께... 죄송하네요.

하지만 모두 잘 정리가 되어서 참 감사한 일입니다.

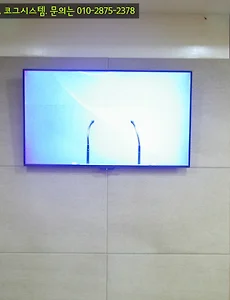

기존에 사용하시던 TV 중에서 HDMI 혹은 DVI 입력을 받지 못하는 TV 4대를 교체하였는데요,

24인치 2대와 27인치 1대는 교회의 장로님께서 교체해 주셨고요,

50인치 TV 1대는 코그에서 교회에 선물해 드렸습니다.

좋은 메이커는 아니지만 선명한 화질과 다양한 입력단자, 그리고 9mm 밖에 되지 않는 얇은 베젤은

깔끔하게 정돈되어 있는 푸른초장실과 더욱 잘 어울리는 것 같네요.

케이블은 브라켓 위치에 타공을 하여, 천정으로 매설하였고요,

깔끔하게 정리가 되었습니다.

이제 긴... 작업도 끝이 나가고,

긴... 타이핑도 끝이 보입니다.

이제 곧... 잘 수 있을 거 같네요.

코그는 이러한 일들로 교회들을 기쁨으로 섬길 수 있어서 너무 감사한 것 같습니다.

4명의 스탭들은 궂은 일도 교회를 섬긴다는 마음으로 감당하고 있는데요,

때로는 조금 부족할 때도 있습니다.

특히 이번 공사건처럼 명절이 중간이 끼고, 다른 공사와 일정이 겹쳐서

마무리까지 시간이 조금 걸리긴 했지만,

격려해 주시고, 편의를 봐 주신 목사님과 장로님들, 집사님들 덕분에

잘 마무리가 된 것 같습니다.

때로는 늦은 야근...

사실 요즘은 매일 야근이네요.

사무실 이사를 했는데, 오늘에야 정리가 되었습니다.

그래서 이제야... 사진이 정리가 되었네요.

늦은 야근도... 다 의미가 있을겁니다.

더욱... 예배를 돕는다는 코그의 취지에 따라... 오늘도 코그는 열심히 달려갑니다.

디지털의 시대에...

디지털음향믹서...

디지털영상시스템...

LED 예배조명시스템...

코그가 가장 잘 할 수 있는... 사역이자 코그의 일입니다^^

답답한 마음에... 케이블 이야기를 좀 하려고 합니다.

사실, 케이블은 아주 중요합니다. 장비도 중요하지만, 케이블도 만만치 않죠.

마치 우리 몸의 혈관과 같은 케이블...

어떻게 해야 할까요?

몇일전, 자모실 TV에 영상이 안 나온다는 교회가 있어 잠시 다녀왔습니다.

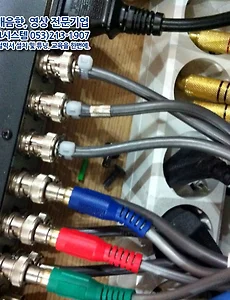

Kramer 영상 장비에 연결되어 있는 케이블들입니다.

굵은 파란색 케이블은 고급 케이블이죠.

일본 Canare에서 나오는 5CFB 케이블입니다. 흔히들 말씀하시는 영상케이블의 교과서...

이 시스템은 총 3개닥의 케이블로 구성이 되는 컴포넌트 시스템입니다. SD급의 화질을 제공하죠.

케이블은 역시 Canare 급 이상으로 사용하셔야 합니다. 커넥터도 마찬가지이고요...

그런데, 그 옆에 있는 회색 선이 문제의 선입니다.

이 케이블은 전문적인 영상 시스템의 75옴 케이블이 아니라 국산 제품, 50옴 케이블입니다.

또한, 완성품이고요, 3가닥이 피복으로 서로 붙어져 있습니다. 편리하죠.

하지만 정상적인 작동을 하지는 못합니다.

영상에서 정상적인 작동이란, 노이즈가 없는 깨끗한 화질을 제공하여야 하고요,

다른 기기들에 영향을 미치지 말아야 하며, 오랜 내구성을 갖춰야 하죠.

하지만... 3년도 채 되지 않아서 케이블이 트러블을 일으켰습니다.

이 사진은... 응급 조치를 한 상태이고요,

완성품으로 나오는 케이블을 잘라 BNC 커넥터를 달았습니다. 원래는  옆에 보시는 것처럼 RCA 커넥터로 되어 있죠.

그런데, 이러한 방법은 옳지 않습니다. 동축의 심도 가늘고요, 적절한 케이블 커팅이 이루어지지 않아서

BNC 커넥터가 벌어진 상태였습니다. 거기에, 납땜까지 해 놓으셨더구요...

영상케이블은 가급적 납땜 방식이 아니라, 압착 방식을 씁니다.

화질의 손실을 줄이기 위함이고요, 따라서 케이블에 따라 전용 압착툴이 다릅니다. 서로 호환이 잘 안되죠.

코그시스템에서는 크래머 케이블을 주로 사용합니다.

까나레와 비슷한 성능을 제공하고요, 이스라엘의 성향을 그대로 잘 보여주는 좋은 케이블이죠.

물론, 갭코 케이블과는 차이가 있지만 가격을 생각하면... 크래머가 좋은 결과를 보여 줍니다.

어쨋던... 방문을 했으니 마무리를 해야죠...

다시 케이블을 제단하여 연결해 놓았습니다. 물론 납땜 되어 있는 부분은 가감히 털어내고...

압착할 수 없어, 일단 케이블타이로 고정하고 테스트...

자모실의 화면이 잘 나오네.......요.....?

역시... 케이블의 차이가 화질의 차이입니다.

노이즈와 가로로 올라가는 라인이 보이네요...

그래도.,.. 담당하시는 집사님은 연신... 감사하다고 하시네요.

케이블을 싹... 갈고 싶은 생각이 있지만... 교회와 협의하여 다음으로... 패쓰합니다.

코그의 지론은 이런 겁니다.... 단순합니다.

좋은 장비에 걸맞는 좋은 케이블과 커넥터...를 교과서적인 방법으로 연결하기...

뭐, 어렵나요? 어려울 것... 없습니다.

다만, 조금 더 공부하고, 조금 더 테스트 해 보고, 조금 더 제조사에 문의해 보면 됩니다.

아니면...

아래 번호로 전화하시면... 가장 빠른 답변을 들으실 수 있습니다.

이상 예배음향, 영상, 조명의 전문가 그룹, 코그시스템이었습니다.
