안녕하세요., 코그미디어입니다.

요즘 비대면 예배가 많은 관계로 음향 보다는 영상시스템에 대한 문의와 설치가 많은 편입니다.

코그미디어에서는 교회에서 현장예배와 비대면 예배를 효율적으로 사용하실 수 있는 시스템을

교회의 환경에 맞추어 설치하고 있습니다.

​

교회의 예배시스템은 전문적인 엔지니어 사역자가 없는 경우가 많기 때문에

시스템의 구성은 과하지도, 그렇다고 부족하지도 않게 설계, 설치하는 것이 매우 중요하죠.

코그미디어는 이러한 부분에 효율적이며, 안정적으로 운용하실 수 있도록 최선을 다하고 있습니다.

​

이번에는 늦은 눈이 내리던 날 다녀왔던 군위 B 교회 HD #영상시스템 설치기를 사진과 함께 정리해 봅니다.

​

녹화 및 비대면 예배 실시간 스트리밍을 주된 사용방향으로 설치되었습니다.

물론, 프로젝터 화면에도 동일한 화면을 제공함으로, 비대면예배와 현장예배를 같이 드릴 수 있는 시스템입니다.

​

​

1대의 PTZ 카메라가 설치되었습니다.

PUR. HD-20 제품이고요, 광학 20배 줌을 제공하는 Full-HD 카메라이기 때문에 화질과 편의성을 모두 갖춘 제품이죠.

전용 PTZ 컨트롤러를 통하여 미리 설정한 카메라의 위치와 줌 기능을 버튼 조작으로 불러올 수 있습니다.

Preset 기능이라고 말하죠.

PTZ 카메라는 카메라를 거꾸러 설치할 수도 있습니다. 전용브라켓은 아니지만 일반 벽부형 브라켓에 카메라를 거꾸러 달아서 설치했습니다.

유리로 마감된 벽체 상단에서 카메라의 높이를 맞출 수 있는 기능으로도 사용할 수가 있죠.

​

​

스위쳐는 국내에서 생산되는 안정적인 LUMANTEK. VS4 제품이고요,

카메라 화면과 PC 화면을 입력받습니다. 그리고 크로마키 기능을 통하여 카메라 영상 위에 자막기능을 함께 사용하실 수 있죠.

특히 이러한 자막기능을 통하여 적절한 예배의 화면을 구성하실 수 있습니다.

1대의 카메라로 운용하시기 때문에 다른 앵글의 화면을 구성하실 경우, 전체적인 파워포인트 화면으로 바꾸어서 사용하실 수도 있고요,

또한 말씀이나 찬양의 가사 등을 자막 기능으로 사용하실 수도 있으시죠.

​

​

또한 VS4는 2개의 로고 기능을 제공하고요, 또한 PIP 기능을 제공하기 때문에

예배의 상황에 적절한 화면을 제공할 수 있습니다.

24inch LED 모니터로 멀티뷰 화면을 제공받을 수 있는 것도 장점이죠.

​

​

녹화 및 스트리밍은 AVERMEDIA. LGP2+ 제품을 설치하였는데요, 안정적인 운용이 가능한 제품입니다.

녹화는 LGP2+ 제품에 microSD 카드로 자체 녹화도 가능하고요, USB3.0을 통하여 PC를 통한 녹화도 가능합니다.

그리고, PC와 연동하여 유튜브나 OSB 같은 실시간 스트리밍 장치로도 사용하실 수 있죠.

​

이번 설치에는 PPT PC와 스트리밍 PC 2대가 함께 설치되었습니다.

​

​

기존에 사용하시던 음향믹서 PRESONUS. STUDIOLIVE16.0.2 USB 에서 오디오를 영상스위쳐로 입력해서

매우 깨끗한 음질의 사운드를 제공합니다. 프리가 좋은 믹서라서 더더욱 따스한 사운드가 마음에 드네요.

그리고, 로비에서도 음향을 들으실 수 있도록 스피커 설치를 요청하셔서 앰프가 내장된 PHONIC. SEP-207도 설치 해 드렸습니다.

​

​

사실, 이 교회의 음향시스템도 예전에 코그에서 설치했던 교회인데요, 이번 영상시스템 설치에도 불러 주셔서 감사합니다.

이러한 예배시스템들이 예배를 돕는 작은 도구가 된다는 사실이 언제나 코그에게 큰 힘이 됩니다.

하나님께만 더욱 영광돌리는 예배의 부흥이 이 땅에 가득 일어나길 기도합니다.

​

​

PUR. HD-20 PTZ 카메라 & 컨트롤러

LUMANTEK. VS4 HD 스위쳐

AVERMEDIA. LGP2+ 녹화 및 스트리밍 장치

intel i5 PPT PC

intel i7 스트리밍 PC

PHONIC. SEP-207

feat. PRESONUS. STUDIOLIVE 16.0.2 USB

안녕하세요, 코그미디어입니다.

이제 코로나19의 백신 소식도 있고, 거리두기도 조금씩 완화되고 있어서, 참 다행입니다.

교회도 다시 정상적인 모습으로 돌아갈 날이 멀지 않았으면 좋겠네요.

​

그래서인지, 요즘 다시 예배시스템에 대한 문의가 많은 것 같습니다.

오늘은 올해의 첫 프로젝트. 그러나... #LED전광판 때문에 늦게 마무리 되었던 이야기를 나눠보려고 합니다.

​

코로나로 모임이 어려웠던 지난 연말., 덕분에 계약도 조금 늦어 져, 결국 연도를 넘겼네요.

그래도 연말부터 준비하던 프로젝트였기 때문에 별 어려움없이 진행되었습니다.

물론, LED 전광판은 좀 늦게 시공하게 되었네요.

기다려주신 교회에 죄송하고, 감사한 마음입니다.

​

전체적인 #HD영상시스템 으로의 교체작업과 #LED전광판스크린 설비작업이 있었고요,

#음향시스템 의 전체적인 점검과 노후된 #커넥터교체 작업, 그리고 1층 소예배실의 음향시스템 교체 등의 작업이었습니다.

​

Previous imageNext image

#JBL #JRX212 스피커 2통을 설치하였고요, #파워드믹서 를 설치하였습니다.

랙케이스를 잠그고 사용하시기 원하셔서, 랙케이스에 스위치도 같이 설치해 드렸습니다.

​

​

​

음향시스템의 케이블은 #벨덴 과 #까나레 케이블로 되어 있어서, 콘솔쪽과 패널쪽 섀시 커넥터를 #뉴트릭 제품으로 교체하였습니다.

믹서와 스피커는 교체하신지 오래되지는 않아서, 그대로 사용하였습니다.

​

​

전체적인 HD 영상시스템은 모두 교체 되었습니다.

물론, 기존에 사용하시던 강대상 모니터용 TV는 성가대석 모니터용 TV로 사용이 되었고요,

강대상 모니터 TV는 65inch LED TV로 교체되었습니다.

​

​

카메라는 기존에 아날로그 카메라를 사용하셨는데요, 시대의 흐름을 극명히 보여주는 소니 3CCD 카메라였네요.

2000년 초반쯤 거의 모든 교회가 설치했다는 PD 씨리즈와 VX 씨리즈 카메라가 생각나네요.

이 제품은 PD 씨리즈입니다. 하지만 이제는 디지털에 밀려 버렸다는.,.

​

카메라 뿐만 아니라, 방송실의 모든 장비들과 케이블을 걷어내고 본격적인 설치작업이 시작됩니다.

책상도 교체하시려고 하셨는데, 일정이 안맞아서 추후 교회에서 직접 교체를 하셨네요.

일단, 기존 책상에 세팅을 하였습니다.

​

카메라는 #PUR #HD-20 카메라가 설치되었습니다.

#PTZ카메라 이고요, #20배광학줌 을 제공해 주는 이뿐 녀석이죠.

총 2대의 카메라가 설치되었고요, 1대는 목사님과 강대상 무대를, 그리고 또 다른 녀석은 성가대석과 성도석을

향하고 있습니다.

​

전용 브라켓으로 상하를 뒤집어 설치할 수가 있는데요, 카메라의 앵글이 카메라 하단까지 비출 수 있습니다.

이 곳에서는 카메라 하단에 드럼이 있기 때문에 드러머의 연주모습을 위에서 촬영할 수 있다는 잇점이 있습니다.

​

메인카메라는 정상적인 방향으로 설치가 되었고요,

카메라를 반대로 뒤집을 경우, #이미지플립 을 통하여 이미지 보정할 수 있습니다.

​

​

HD 스위쳐는 #LUMANTEK #VS4 제품이 설치되었습니다.

이 제품은 다양한 장점이 있는 녀석이지만, 최근에 이슈가 되고 있는 #USB-C 출력이나 #스트리밍 기능을 자체적으로

제공해 주지는 않습니다. 하지만 안정적이고, 발열이 거의 없다는 장점이 있습니다.

요즘은 어디나 발열이 있으면 출입이 않되죠. 36.5도 이내를 잘 유지하고 있는 녀석입니다.(썰~렁)

​

​

하지만 #HD-SDI 출력과 #HDMI 출력을 제공하기 때문에 LED 전광판스크린이나 #프로젝터 등 다양한 장치에

다이렉트로 연결 할 수 있죠.

특히 HD-SDI 입출력이 제공된다는 것은, 방송 시스템에 더욱 안정적인 운용을 제공해 줄 수 있기 때문에

매우 중요한 부분입니다.

​

PUR HD-20 카메라도 HD-SDI 출력과 HDMI 출력을 동시에 제공하기 때문에 더욱 안정적이죠.

PUR HD-20 과 LUMANTEK VS4는 HD-SDI 로 연결이 되고요, 75옴 RF 케이블에 75옴 BNC 커넥터로

체결되어 있습니다.

물론 #컨버터 등이 없기 때문에 컨버터 때문에 발생되는 레이턴시나 신호 왜곡도 없습니다.

​

사실, 이러한 HD 영상시스템은 약간의 레이턴시가 발생되기 때문에 장비의 계통도를 잘 매칭하여 추가적인 #레이턴시 를 줄이는 것도

매우 중요한 방법이죠.

​

LED 전광판의 경우, PUR HD-20 카메라 - 75옴 RF 케이블 - LUMANTEK VS4 스위쳐 - 75옴 RF 케이블 - LED 스케일러 - DVI 케이블 - 센딩카드 - CAT6 데이터케이블 - 리시빙카드로 연결이 됩니다.

물론, 설계하는 방법에 따라 차이는 있지만, 기본적으로 이러한 방식으로 연결이 됩니다.

​

요즘은 코로나19로 인하여 비대면 예배가 잦아졌죠.

그래서 #실시간스트리밍 이 중요한 싯점이 되었습니다.

그래서 #AVERMEDIA #LGP2+ 장비를 통하여 실시간 스트리밍을 할 수 있습니다.

물론 USB-C 출력이 있다면 #OSB와 같은 플랫폼을 통하여 실시간 스트리밍을 할 수 있지만

VS4에는 이러한 기능이 없기 때문에 최총 출력 HDMI 신호를 LGP2+에 연결하여 사용합니다.

​

별도의 PC가 있어야 하고요, 유튜브를 통하여 간편하게 송출하실 수 있습니다.

LGP2+는 #RECENTRAL4 라는 대쉬보드 프로그램을 제공하는데요,

안정적으로, 그리고 손쉽게 사용하실 수 있다는 장점이 있네요.

​

​

HD 영상시스템 시공이 먼저 진행이 되었고요,

실시간 스트리밍 방송을 운용하셨습니다.

​

그리고 LED 전광판스크린을 설치하였는데요, #P2.5mm #130inch 제품으로 설치가 되었습니다.

LED 전광판스크린은 #Unilumin UDA 씨리즈 제품이고요,

더욱 완벽한 평활도를 맞추기 위해 벽체 평탄 작업을 먼저 진행하였습니다.

전문목수팀과 같이 진행하였는데요, 콘크리트 벽체이다보니 LED 전광판스크린 면에 약 15mm 가량의 편차가 있네요.,

그래도 옛날에 미장으로 이정도 오차범위 내에서 벽체를 쌓으신 것은 대단한 일입니다.

​

​

덕분에 패널 부착이 더욱 깔끔하게 마무리되었습니다.

​

LED 전광판은 2,880 * 1,600mm 사이즈로 설치가 되었고요,

해상도는 1,152 * 640pixel입니다.

해상도는 낮은 편이지만 LED 전광판스크린은 가까이에서 시청하시는 것이 아니기 때문에

성도석에서는 전혀 입자가 보이지 않고 매우 깨끗한 화면을 제공합니다.

간혹 해상도에 관한 문의가 많으신데요, 교회의 경우 3mm 혹은 2.5mm면 충분하게 시청하실 수 있습니다.

​

경산 S교회 LED 전광판스크린 P2.5mm 130inch Unilumin UDA 씨리즈.

​

이러한 LED 전광판스크린은 기존 프로젝터 방식보다 매우 밝은 빛을 제공합니다.

따라서 강대상의 목사님 얼굴이 오히려 어둡게 나올 수 있는데요,

이러한 부분들을 해결하기 위해 #LED조명 을 설치하게 됩니다.

특히 카메라를 사용하기 때문에 #색온도 가 매우 중요한데요,

코그미디어에서는 카메라에 적합한 색온도 제품으로 설치하고 있기 때문에

사람의 얼굴이 차갑거나 혹은 붉게 나오는 현상을 해결하실 수 있습니다. 물론 어두운 문제도 같이 해결할 수 있죠.

​

이번 프로젝트의 경우, 천정면이 매우 높은 편이어서 조명 설치가 어려웠습니다.

천정 안에 사람이 들어갈 수 있는 구조도 아니었고,

목사님 조명만 설치하는 상황에 조명바텐을 설치할 수도 없었습니다.

그래서 기존 조명구멍을 통하여 합판을 길게 켜서 보강작업을 진행하였습니다.

박대리님과 문팀장님께서 앗시바 위에 올라가서 천정면에 합판 보강작업을 하고, 조명을 설치하고

방향을 맞추었죠. 의외로 시간이 많이 걸리고, 위험한 작업이었지만

안전하고, 정확하게 잘 마무리하였습니다.

물론, 천정 안에 사람이 들어갈 수 있는 구조라면 훨씬 쉽게 작업이 진행되었겠지만, 모든 작업 환경이 동일하지 않기 때문에

적절한 설치방법이 동원되어야 하죠.

이번에는 케이블 배선도 좀 어려웠던 편이었죠.

그래도 모든 작업을 잘 마무리 했습니다.

늘 함께 움직이는 팀원들이 있어서 더욱 하모니를 이룰 수 있는 거죠.

​

예배시스템은 모든 부분들이 서로 연결되어 있습니다. 그래서 더더욱 전문적인 예배시스템 설치팀이 필요한 거죠.

코그미디어는 이러한 부분들을 해결하기 위해 노력하고 있습니다.

특히 4명의 팀원들이 함께 이 일들을 하기에 조금씩 더 전진하고 있는 거겠죠.

저는 만능이 아니거든요^^ 늘 팀원들에게 감사한 마음입니다.

​

​

처음 HD 영상공사를 하러 갔을 때는, 무지 추웠던 1월 중순이었는데

희환하게 날이 너무 포근해서 참 좋았습니다.

그리고 LED 전광판을 설치하러 갔을 때는 따뜻한 나날들이 지속되다가 눈 다운 눈이 내렸던 날이네요.

​

​

계절의 변화와 날씨의 변화. 그리고 눈이 시리도록 아름다운 자연을 누렸던 프로젝트였던 것 같네요.

긴 시간 기다려 주신 교회와, 마무리 될 때 까지 신경써 주셨던 모든 분들께 감사한 마음을 전합니다.

​

​

이제 겨우 2달반 지난 2021년. 우리 모두에게 하나님의 은혜와 기쁨이 충만했으면 좋겠습니다.

#코로나 도 #바이바이 하고요^^

​

늘 건강하세요^^

​

​

안녕하세요. 코그미디어입니다.

오늘 날씨가 다시 좀 추워졌네요. 낮 최고기온이 9도이니...

그래도 이제는 봄이 왔다는 기대감이 우리에게 있으니 기분좋은 기온입니다.

특히 환절기에 건강 조심하세요^^ 코로나도 빨리 bye 해야겠죠.

​

오늘은 #ATEMminipro 이야기를 좀 해보려고 합니다.

요즘 핫한 아이템이기도 한데요, 이 녀석이 만능이라고 생각하시는 분들이 많으신 것 같아서...

약간 살펴 보려고 합니다.

​

​

코그에서는 이 녀석을 만난지 그리 오래 되지는 않았습니다.

왜냐하면... 이 녀석을 교회 영상시스템에 사용을 하는 게 맞을지, 그렇지 않을지 고민이었고요...

우연한 기회에 재고를 확보하게 되어서... 테스트도 해 보고, 살펴보았습니다.

그리고 그 중에 1대는 납품도 하였습니다.

​

일단 #ATEM 에 대해 몇가지 소소한 특징이 있습니다.

​

1. 일단 덩치가 큰 녀석은 아닙니다. 왠지 교회 방송실 책상에 올리기에는 좀 작은 사이즈이긴 하죠.

제 손바닥 보다 조금 크니까요.

하지만 덩치가 작다고 무시할 수는 없죠. 작은 고추가 매운 법이니까.

저는 덩치를 보고 판단하지는 않습니다. 제게 좋은 덩치는 오히려... 손에 잘 잡히고, 몸을 너무 많이

움직이지 않아도 되는 수준인 거죠.

블랙매직디자인의 전용 프로그램을 통하여 직관적인 운용이 가능합니다. PC로 연동해야 합니다.

​

2. 입출력 단자가 #HDMI 만 제공을 합니다. #HD-SDI 는 없습니다.

​

3. 기능이 다양하고 많습니다. 그리고 편리하게 사용하실 수 있도록 많은 버튼들이 있고요,

실리콘 재질의 버튼들은 좋은 감촉을 가지고 있습니다.

기계 느낌보다는 가전제품 느낌이 충만하죠.

​

4. ATEM mini에는 제공되지 않던 Multi-view가 제공됩니다.

HDMI 단자 아웃으로 제공이 되는데요, 멀티뷰가 제공된다는 것은 무지 놀라운 변화입니다.

몇 개의 버튼이 더 많죠. 하지만 이 녀석은 멀티뷰가 PGM 출력과 같이 사용할 수 있습니다.

버튼으로 바꿀 수 있는 거죠.

따라서 PGM이 필요하시다면... 멀티뷰는 확인하실 수 없고요,

반대로, 멀티뷰가 필요하다면... PGM은 얻으실 수 없습니다.

​

4번 PPT 입력을 1번 카메라 화면 위에 자막으로 사용하실 수 있습니다.

​

왜냐하면 이 녀석은... USB-C 단자를 통하여 컴퓨터의 외장 캠으로 인식이 되는 게 목적입니다.

그리고, 세팅을 마무리하면 랜포트 RJ-45로 #실시간스트리밍 이 가능하죠.

​

이 녀석은 PGM을 통하여 프로젝터나 LED 전광판, TV 등으로 최종화면을 보내는 게 우선적이지 않는 것 같습니다.

​

하지만, #멀티뷰 화면은 매우 깔끔하고 훌륭합니다.

​

5. 그리고 조금 사용하시면... 겨울에 방송실에 도움이 됩니다.

여름에는... 모르겠습니다.

​

​

이런 특징들이 있습니다.

​

이 제품은 목적이 분명합니다. #스트리밍 이나 #유튜브방송 등에 최적화 되어 있다는 것이죠.

만약 여기에 HD-SDI 입력이 2개 정도 추가가 되고,

최종 PGM 출력이 HD-SDI 1개, HDMI 1개가 추가된다면...

정말 무지막지한 녀석이 될 것이 분명하지만... 블랙매직디자인의 다른 제품들과 겹쳐지는 부분들이 있기 때문에

그렇게 생산되지는 않을 것 같습니다.

​

요즘 몇몇 스위쳐들은 기존 USB-C 단자에 펌웨어를 통하여 웹캠으로 연결할 수 있는 기능 등이 확장되는

제품들이 있는 것 같은데요, USB-C를 통한 웹캠 활용과 RJ-45를 통한 실시간 스트리밍 제공은

앞으로 계발되는 스위쳐들에 필수 사항이 되지 않을까 싶네요.

​

물론, 어떤 분들은 ATEM mini pro를 PC와 연동하여 OSB로 송출하면서, 듀얼모니터로 구동을 하면 PC의 HDMI 출력으로

PGM을 얻을 수 있다고 말씀하시기는 하지만...

예배와 같은 현장의 실시간 방송시스템으로 사용하기에는 불편함과 한계점이 분명이 드러나는 거죠.

​

물론 DSK 를 통한 자막을 사용할 수 있다는 장점이 있지만,

이러한 부분들로 대면예배의 현장을 이끌어 가기에는 조금 부족함이 있는 것 같습니다.

​

제가 이 ATEM mini pro 제품을 폄하하는 것이 아니라, 이 제품의 기능과 목적을 얘기드리는 거고요,

이것을 확장하여 PGM을 얻으려는 작업에 대한 우려를 이야기하는 것입니다.

​

​

​

지난 주간에 이 녀석의 설치를 요청하는 곳이 있어서

설치를 해 드렸는데요, 기존 예배실의 TV에는 PPT로만 사용을 하시고

이 제품으로는 카메라 1대와 PPT PC 1대를 통하여 스트리밍 용도로만 사용을 하시기 원하셔서

설치를 해 드리고 왔습니다.

​

20배 광학줌을 제공하는 PUR HD-20 카메라입니다. PTZ 기능이 포함되어 있죠.

​

용도에 맞는 적합한 모델이죠.

​

이러한 경우에는 상담을 통하여 어디까지 장비를 활용할지에 대한 이야기를 나누는 것이 매우 중요합니다.

왜냐하면 비대면 예배 때문에 이 제품을 설치하시고, 다시 대면 예배로 전환하려고 하니...

추가적인 스위쳐의 구입이 필요할 수도 있기 때문이죠.

​

특히 교회의 예배시스템의 경우, 다양한 환경에 따른 적절한 변동성이 필요하니까요.

가령 예를 들어, 코그미디어에서는 녹화장치로 AVERMEDIA. LGP2+ 제품을 많이 설치 해 드렸습니다.

AVERMEDIA 제품들이 이러한 부분에 안정적이고, 비용도 저렴한 편이죠.

​

갑작스럽게 비대면 예배가 시작되던 즈음... 이 제품을 PC와 연동하여 녹화로 사용하던 작업이

유튜브와 같은 스트리밍 제공 플랫폼을 활용하여 바로 비대면예배의 실시간 스트리밍으로 전환이 가능했던 거죠.

​

다시 교회를 방문해서 세팅을 해 드린 경우도 있고요, 전화상으로 설명드리고 교회에서 직접 세팅해서

사용하시는 교회들도 있습니다.

어떤 교회에서는 이렇게 전환해서 사용할 수 있는 제품을 설치해 주셔서 고맙다고 인사하시는데

저희도 생각지도 못한 상황의 전개에 빠른 대처가 가능해서 참 다행이었던 것 같습니다.

​

​

어쨋던... 모든 제품들은 설계의 방향과 목적, 기능의 한계 등이 있습니다.

그 장비들의 특징이죠. 이러한 특징들을 잘 확인해서 잘 활용하도록 도와드리는게 코그의 사명이겠죠.

​

우리도 늘 부족함이 많이 있습니다. 새로운 장비가 나오면 공부도 해야하고,

어떤 문제점들이 있는지 확인해야 하죠.

그리고 배우고 익혀야 하죠.

​

그래도 믿고 문의주시고, 일을 맡겨주셔서 코그도 더더욱 최선을 다해 이 일들을 잘 헤쳐나가야겠습니다.

갑작스러운 설치 요청에, 제가 가지는 못했지만 코그의 멋진 이팀장님과 문팀장님이

ATEM mini pro와 #PUR #HD-20 카메라, 컨트롤러, 멀티뷰 모니터 등. 잘 마무리 해 주셔서 감사합니다.

​

예배시스템에 대한 궁금증이 있을 때는 언제나 코그의 문을 두드러 보세요.

최선의 방법을 '콕' 집어 드리겠습니다.

​

평안한 주일 되세요^^

#코그미디어 였습니다.

​

안녕하세요, 코그미디어입니다.

코로나19가 1년이 넘게 지속되고 있네요.

빨리 코로나19가 종식되어 모두들 건강하고 행복한 삶들이 가득했으면 좋겠습니다.

​

오늘은 작년 연말에 진행되었던 마산 K교회 HD 영상시스템 설치기를 갖고 왔습니다.

특히 코로나19로 인하여 비대면 예배가 확산되던 시기였기 때문에 HD 영상시스템의 도입은 더더욱 절실했던 시기인 것 같습니다.

​

마산 K교회는 이미 #ProCG 를 통하여 #LED전광판스크린 시스템을 도입한 교회입니다.

하지만 #비대면예배 를 준비하는 과정에서 2대의 카메라와 #HD스위쳐 를 추가적으로 설치하였습니다.

​

​

물론, #실시간스트리밍 같은 시스템은 이미 교회에서 직접 설치하여 운용중이었기 때문에

코그에서는 카메라와 스위쳐를 통하여 스트리밍 소스를 제공하였습니다.

​

스위쳐는 이제 국민 스위쳐라고 불러도 되겠죠?

#LUMANTEK #루먼텍 #VS4 스위쳐입니다.

4채널이지만, 2번 입력이 HD-SDI 입력과 HDMI 입력이 SWIBLE 되기 때문에 총 5개의 소스를 받을 수 있죠.

1번 채널은 HD-SDI 입력을.

2번 채널은 #HD-SDI or #HDMI 입력을.

3번, 4번 채널은 HDMI 입력을 받을 수 있고요,

입력채널에 해상도를 조절해 주는 #스케일러가 내장되어 있습니다.

​

​

그리고, 가장 중요한 것은 HD-SDI 출력과 HDMI 출력을 동시에 제공합니다.

물론, HDMI 포트를 통하여 #멀티뷰도 제공하고요.

​

요즘은 개인방송을 하시는 분들이 많으셔서, 개인 방송에 초점이 맞춰진 스위쳐들도 많이 있습니다.

하지만 교회 방송은 스트리밍 뿐만 아니라, 예배당 안에서의 현장 예배를 위한 대형화면, (LED 전광판스크린이나 프로젝터, LED TV 와 같은)

디스플레이를 사용하기 때문에 스트리밍 뿐만 아니라 HDMI 혹은 HD-SDI 출력이 반드시 필요합니다.

스트리밍을 위한 RJ-45 포트나 USB-C 단자의 출력은 이러한 부분에 있어서 좀 불편함이 가중됩니다.

​

예배 시스템은 저렴하게 구성하는 것보다 안정성이나 운용의 편의성이 더욱 중요하기 때문입니다.

이러한 면에서 루먼텍의 VS4는 저렴한 비용으로 운용할 수 있는 좋은 제품이죠. 흔히들 가성비 제품이라고 하지만,

가성비 뿐만 아니라 기능이나 내구성도 상당히 괜찮습니다.

특히 HDMI 뿐만 아니라, HD-SDI 입출력이 되기 때문에 더욱 안정적으로 운용하실 수 있습니다.

​

HDMI 보다 HD-SDI가 훨씬 안정적이니까요.

케이블의 길이가 길어질 때는 더더욱 HD-SDI 시그널로 전송하는 것이 여러가지 면에서 중요합니다.

​

​

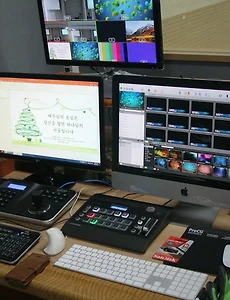

마산 K교회는 루먼텍 VS4에 2대의 PTZ 카메라와 기존에 사용하시던 ProCG를 입력소스로 받아서,

최종 PGM 출력을 얻었습니다.

VS4 스위쳐에는 #크로마키 기능을 제공하기 때문에 ProCG를 통한 크로마키 자막을 사용하실 수 있습니다.

또한, PIP나 LOGO 기능 등을 사용할 수 있죠.

쉬운 사용법은 덤입니다.

​

​

함께 설치된 2대의 #PTZ카메라 는 #PUR #HD-20 제품으로 설치되었습니다.

저렴한 가격이지만 결코 저렴하지 않은 화사한 화면을 제공해 주고요,

특히 20배의 광학줌은 중소형교회에서는 아주 적절한 이미지를 제공해 줍니다.

HD-SDI 뿐만 아니라 HDMI 출력도 동시에 제공하지만,

코그에서는 더욱 안정적인 HD-SDI 시그널로 연결하였습니다.

​

​

벽체 안에 케이블 인입이 불가능한 마감이어서, 몰딩으로 깔끔하게 처리하였습니다.

시스템의 안정적인 운용도 중요하지만, 이러한 부분들도 중요하죠.

특히 카메라가 하얀 백조를 닮아 깔끔하면서, 동시에 움직임이 눈에 잘 띄지 않는다는 장점도 있습니다.

PTZ 카메라는 프리셋 기능을 제공하는데요, 미리 설정한 카메라의 위치와 줌, 포커스 등을 숫자 버튼으로 호출할 수 있다는 것이 가장 큰 장점이죠.

​

물론, 예전에는 SONY나 PANASONIC 등에서 제조했었는데요, 지금은 SONY나 PANASONIC 모듈과

PTZ 기능, 하우징 등으로 제조하는 업체들이 많이 있습니다.

PUR도 이러한 제조업체 중 하나이고요.

​

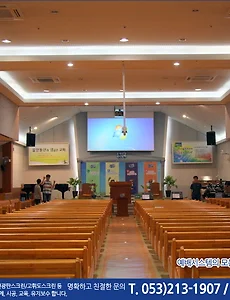

메인 디스플레이 LED 전광판스크린 뿐만 아니라,

강대상에서 바라보시는 모니터용 디스플레이, 프로젝터에도 동일한 소스를 제공하도록 설치하였습니다.

​

코그에서는 넉넉한 광학줌과 깔끔한 이미지, 그리고 예쁜 디자인으로 이 제품을 많이 설치하고 있습니다.

​

모든 작업들을 깔끔하게 마치고, 담당하시는 집사님께 간단한 사용법을 안내 해 드리고 대구로 돌아왔습니다.

마산은.. 특히 K교회는 코그 사무실에서 1시간 10분 정도 걸리는 곳에 있기 때문에

부담없이 다녀왔던 것 같습니다.

​

예배시스템에 대한 안정적이고 효율적인 운용이 필요하시다면, 대구 뿐 아니라 마산 지역에서도

코그미디어에 노크 해 주세요.

친절하고 정확한 솔루션으로 예배시스템에 대한 불편함을 해소해 드리겠습니다.

​

2021년에는 모든 교회들이 더더욱 뜨거운 예배로 회복하는 한 해가 되었으면 좋겠습니다.

늘 건강하시고요, 늘 기쁨과 평안이 가득하시길 기도하고, 응원하겠습니다.

​

감사합니다.

​

안녕하세요^^ 가려운 부분을 '콕' 집어드리는 코그입니다^^

권과장님과 문팀장님은 서울에 가시고, 저는 오늘 사무실에 간만에 나아있네요.

박대리님은 지금 컴퓨터 포맷 중.............

지난 여름에 설치했던 부산의 리모델링 프로젝트.

음향시스템 포스팅은

http://caugpc.tistory.com/369

을 참조하시면 되실 것 같고요, 오늘은 그 때 못다한 이야기, 영상 이야기를 해 보려고 합니다.

이번 부산 프로젝트에서 영상시스템에서 특별한 점은, 기둥이 많은 관계로

105인치 스크린을 좌우로 설치하였다는 점이죠.

모컴스크린에 WUXGA 프로젝터가 설치되었습니다.

MOCOM. HD-105와 NEC. NP-P554U 제품으로 설치가 되었고요,

밝기와 선명도 모두 깔끔하게 결과물을 제공해 줍니다.

NP-P554U 프로젝터는 Full-HD를 지원하는 5,600안시 LCD 타입의 프로젝터입니다.

너무 밝은 화면은, 카메라로 찍으면 전체 측광에서 노출값이 오버되어서, 사진 찍기가 어려운 것 같습니다.

사진과 실제의 느낌은 차이가 많이 나는 편이죠.

화면의 밝기는 주변과 얼마나 차이가 나는가를 보셔야 그나마 차이를 느끼실 수 있습니다.

천고가 낮고, 기둥이 많아서, 처음에는 좌측에 스크린을 설치하고, TV를 많이 설치하려고 했었는데요,

듀얼 스크린으로 대부분의 TV를 설치하지 않았습니다.

물론, 사각지대가 거의 해소가 되었습니다. 기둥이 있는 곳에는 듀얼 스크린이 해답이 될 수도 있죠.

그리고, 스위쳐나 카메라는 기존에 코그에서 많이 사용하던 제품들로 구성이 되었고요,

자막기는 ProCG가 설치되었습니다.

ProCG는 K.Tivity에서 공급하는 ProPresenter입니다.

프로그램 뿐만 아니라, iMac, 모듈, 하드웨어 SDI 장치와 한글성경, 찬송가, 동영상 및 이미지 컨텐츠,

교육 뿐만 아니라 체계적인 서비스까지 제공이 됩니다.

그리고, 무엇보다 깔끔한 화면구성과 매우 빠른 자막송출, 움직이는 동영상 위에 자막이 바뀌는 영상은

다른 자막기보다 월등한 성능과 안정성을 보여주죠.

물론, 비용적으로 부담이 되는 수준이긴 하지만, 가성비로 본다면 저는 1등을 드리고 싶습니다^^

저도 요즘 프로프리젠터 데모를 다운받아서 공부중에 있는데요,

편집 속도가 어마 무시합니다. 화질이나 프로그램 등 모든 부분이 마음에 쏙 드는 자막기입니다.

비디오 스위쳐는 LUMANTEK. VS6 가 설치되었고요,

1, 2번 채널은 PUR. HD-20 PTZ 카메라로, 4번 채널은 ProCG의 PROMPT 시그널,

5번 채널은 PPT PC, 6번 채널은 ProCG의 KEY/FILL 신호로 연결되었습니다.

VS6는 6번 채널에 KEY/FILL 2개의 HD-SDI 시그널을 입력 받을 수 있기 때문에

다른 제품들보다 1개의 채널을 더 확보할 수 있는 장점이 있습니다.

중계시스템은 NEXT. 100HDC 세트로 구성이 되어서

지하 식당,

1층 소예배실 프로젝터, 사무실, 친교실, 수유실,

2층 성가대석, 성가대 연습실, 유아실,

3층 부서실 프로젝터,

4층 부서실 프로젝터로 연결이 되었습니다.

UTP 케이블로 배선하는데도 얼마나 많은지... HD-SDI로 배선되지 않아서 다행입니다^^

목사님께서 보시는 REAR TV는 ProCG의 PROMPT를 사용하기 위해 별도의 컨버터를 이용해서

HD-SDI 케이블로 배선이 되었습니다.

코그에서는 CLARKWIRE 7506 케이블과 KINGS BNC 압착커넥터를 사용하고 있습니다.

여기에, 메인 프로젝터 2대까지... 음향에 이어 영상도 참 많은 배선이 되었네요.

80mm 덕트 2개를 꽉채웠으니 말이죠^^

무더운 여름, 땀과 바꾼 리모델링 프로젝트를 통해 코그도 땀흘린 만큼 더 성장했는 것 같네요.

결과물이 예상했던데로 잘 나오니, 코그도 힘이 나고요,

끝까지 도와주시고, 배려해 주신 목사님과 집사님께도 감사한 마음을 전합니다.

방송실 책상을 기존 책상으로 사용하셔서 좀 좁긴 하지만,

이 곳에서 예배를 돕는 많은 사역들이 불꽃처럼 타오르시길 응원합니다^^

안녕하세요, 코그입니다^^

이제 제법 시원한 바람이 부는 것 같습니다.

아직 햇살은 뜨겁지만, 실내에서 하는 작업들은 상황이 매우 좋아진 것 같네요^^

그러나... 버뜨... 매우 무덥던 7월의 어느날... 지난 글에 올렸던 음향시스템 리뉴얼 작업과 함께

HD 영상시스템 설비도 같이 진행이 되었습니다.

HD 영상시스템은 안정성이 매우 중요한 부분이죠.

특히 해상도나 호환성 등의 문제가 발생될 소지가 많은 부분이기도 합니다.

더군다나, 기존의 아날로그 영상시스템에서 사용하던 장비들이 대부분 교체되어야 하는 상황이어서,

전체적인 시스템을 꼼꼼하게 설비해야 합니다.

코그시스템은 지속적인 HD 영상시스템 설비작업을 통해 많은 노하우와 기술력을 확보하고 있고요,

교회에 필요한 시스템들을 설치하고 있습니다.

특히, 교회의 시스템을 더욱 잘 알고 있기 때문에 어떤 장비와 어떤 시스템이 필요한지 더더욱 잘 알고 있죠.

HD 영상시스템은 픽셀의 수치적으로 볼 때, SD급의 아날로그 영상시스템보다 6.75배 정도 선명합니다.

예전, CRT 배불뚝이 TV를 보던 것에서,

요즘 나오는 Full-HD LED TV를 보시는 것과 같은 차이라고 생각하시면 쉬우실 것 같네요.

일단 아날로그 영상에서의 화질이 뭉개지는 현상이 전혀 발생하지 않고요, 특히 화면 노이즈나

케이블에 따른 색감의 차이 등이 발생하지 않습니다.

그리고, 무엇보다 컴퓨터 화면을 적절히 제공할 수 있다는 것도 매우 큰 장점이죠.

Full-HD는 1,920*1,080 픽셀을 제공합니다. 아날로그 영상은 픽셀로 설명할 수는 없지만,

픽셀로 수치화했을 때, 640*480 픽셀을 제공하기 때문에 많은 차이가 있습니다.

영상시스템은 일반적으로 동축케이블을 통해 시그널을 전송합니다.

물론 Full-HD에서는 HDMI 케이블로도 전송을 하지만, 구조적인 한계와 짧은 케이블의 길이로

모든 케이블을 HDMI로 사용하실 수는 없습니다.

이러한 부분에 대해 설명을 드리면, 어떤 분들은 역정을 내시기도 하시는데요,

간혹, HDMI 커넥터가 망가졌다고 커넥터만 바꿔 줄 수 있냐고 문의하시는데요,

아쉽게도 HDMI는 케이블 전체를 교체하셔야 합니다.

HD-SDI는 동축케이블로 전송이 되고요,

컨버터를 통하여 HDMI TO HD-SDI, HD-SDI TO HDMI 등을 사용하실 수 있습니다.

예를 들어, TV는 일반적으로 HD-SDI 입력이 없기 때문에 HD-SDI TO HDMI 컨버터를 사용하죠.

영상시스템은 일반적으로 특정임피던스 75옴 동축케이블로 체결이 됩니다.

하지만 대부분의 교회는 50옴 동축케이블로 설치가 되어 있는 경우가 많습니다.

가격이 저렴하기 때문인데요,

처음 설치하실 때 가급적 안정적인 좋은 케이블을 사용하시면 장비에도 도움이 됩니다.

코그에서는 예전에는 KRAMER 동축케이블을 사용했었는데요, 요즘은 CLARKWAIRE 제품을 사용하고 있습니다.

다른 케이블 사들의 제품들과 비교해도 충분히 좋은 성능을 제공하고요,

가격도 적절하게 형성되어 있는 것 같네요.

KINGS에서 나오는 BNC 압착커넥터를 사용하고 있습니다.

간혹, 압착커넥터가 아닌, 납땜용 커넥터를 문의하시는 경우들이 있는데요,

영상용 커넥터는 납땜 보다는 압착이 더욱 안정적입니다.

여기에 관한 자세한 기술적인 내용은 제가 찾지는 못했는데요,

제 생각에는 더욱 완벽한 쉴딩을 위해 압착을 하지 않을까 싶네요.

혹시 여기에 관한 정확한 자료를 갖고 계시면 보완 댓글 부탁드려요^^

어쨋던, 케이블과 커넥터는 가급적 교과서에 있는 내용대로 시공하는 게 중요하죠.

그리고 중요한 것이 전기선이죠.

예전, 어떤 교회에 가니 에어컨을 틀면 조금 시간이 지나고 차단기가 내려가더라고요.

처음에는 전기 용량이 부족한 가 싶어, 전기 용량을 계산하니 전혀 부족하지 않고요...

천정 안을 열심히 살펴보았더니, 전기케이블이 문제가 되더라고요.

케이블이 뜨드무리 하게 달아올라서, 연결된 부분에서 단락이 일어났네요.

케이블을 다시 배선해서 새롭게 체결해 드렸습니다.

전기케이블도... 정말 중요한 부분입니다.

사실, 좋은 케이블을 사용한는 것은 전체적인 공사 비용에 큰 차이가 나는 것은 아닙니다.

그래도 공사 비용을 조금이라도 줄이시려고, 케이블 견적을 변경하시려는 경우들이 있는데요,

가급적 좋은 케이블과 커넥터를 사용하시는 것이 더욱 안전하며, 안정적으로 시스템을 운용하는 방법입니다.

일반적으로, 방송용으로는 BELDEN, CANARE, CLARKWIRE, KLOTZ, LS, GEPCO, KRAMER...

적어도 이 정도 급이 되면 괜찮다고 보셔도 될 것 같네요.

음향이던, 영상이던 케이블과 커넥터도 장비 못지 않게 중요합니다^^

카메라는 PUR 카메라로 설치가 되었고요, 돔 형식으로 생긴 PTZ 카메라입니다.

프리셋 기능을 통하여 더욱 적절하게 운용하실 수 있고요,

괜찮은 화질을 제공해 주죠. 1/2.8inch CCD를 갖고 있습니다.

CCD 혹은 CMOS라고 불리는 IMAGE SENSOR는 일반적으로 1개짜리 보다는 3개짜리가 더 좋은 제품이고요,

크기가 더 클수록 화질이 좋습니다.

소니나 파나소닉 중에는 3CCD, 3CMOS 등의 제품들도 있고요,

일반적으로 1/2.8inch 제품들이지만 1inch 제품들도 있습니다.

하지만 IMAGE SENSOR가 커지면 불편한 점도 있는데요, 광학 줌이 줄어 들 수 있습니다.

뭐, 모든 제품에 똑같은 공식을 대입할 수는 없겠지만, 일반적인 현상들이죠.

그래서 더 큰 센스의 카메라를 선택하실 때는 교회에서 필요한 광각줌을 제공하는 지 반드시 살펴보셔야 합니다.

물론, 디지털줌으로 사용을 하실 수는 있지만 광각줌의 화질과는 차이가 있기 때문에

가급적 광각줌으로 확인을 하셔야 하시고요,

4K 카메라 중, Full-HD 화질시, 광각줌을 더 많이 제공하는 제품들도 있습니다.

그리고, 이러한 대형 카메라에 프리셋 기능을 사용할 수 있는 팬틸트도 이제 생산이 되기 때문에

필요하시다면 더 좋은 제품을 설치하는 것도 가능합니다.

어쨋던 이 교회에는 20배 줌의 PUR PTZ 카메라가 설치되었습니다.

교회의 전체적인 길이는 약 30m 정도 되는데요, 강대상용 메인카메라가 본당 중간에 봉브라켓으로 설치되어 있어서,

20배 줌으로 충분히 커버할 수 있는 상황입니다.

EDISTEC의 PTZ 컨트롤러로 구동이 되고요, 빠른 프리셋 기능은 적절한 운용을 손쉽게 도와줍니다.

비디오 스위쳐는 LUMANTEK VS6가 설치되었는데요, 특히 KEY/FILL 자막기 입력이 1채널로 입력되는 것이 좋네요.

요즘은 자막기 입력이 2채널이 아니라, 1채널로 되는 제품들도 출시가 되고 있는 상황입니다.

자막기는 같은 회사의 UB2 제품인데요, USB 3.0으로 연결되는 외장형 자막기입니다.

동영상을 넣을 수 있다는 장점이 있습니다. PROCG처럼 사용할 수 있는 자막기이지만,

더 좋은 영상 자막을 처리하시고 싶으시다면... PROCG를 선택하는 것도 좋은 방법이겠죠.

다만, 비용적인 면에서는 차이가 분명히 있습니다.

UB2는 가급적 WINDOWS10을 사용하는 게 분명 좋습니다.

방송실은 음향시스템과 영상시스템을 세팅한다고 정신없이 바쁘지만, 익숙해 진 작업이라서

방송실 패치작업은 순식간에 진행이 되네요.

코그의 팀원이 4명이어서, 2명씩 나누어 방송실 작업과 본당 작업이 나누어 진행됩니다.

지난 건천 작업때도 그랬지만, 이번 작업도 2일 동안 마무리가 되었고요,

3일째는 테스트 및 교육이 진행되었습니다.

사실, 영상시스템 교육은 그리 길지 않은데요, 음향은 믹서가 디지털로 바뀌고 나면 튜닝과 교육에 많은 시간을 할애해야 하죠.

그래도 더욱 꼼꼼히 교육을 진행함으로, 좋은 결과들이 나오고 있는 것 같습니다.

간혹, 교육 없이 설치만 하고 가서, 코그에 교육을 부탁하는 경우들이 있는데요,

예배시스템은 설치 뿐만 아니라 세팅 및 튜닝, 교육이 같이 진행되어야 합니다.

사실, 코그에서는 이러한 작업을 직접 진행을 합니다.

컨설팅 및 견적작업과 설치, 튜닝, 교육을 직접 진행하기 때문에 설치된 교회의 상황을 가장 잘 이해하고 있고요,

또한 주일날 발생될 수 있는 일들에 대해 가장 빠른 답과, 빠른 서비스를 제공할 수 있습니다.

또한 4명의 팀원이 있기 때문에 가장 빠른 기동력을 제공하죠.

방송실의 랙케이스의 모든 케이블들을 탈거하고, 케이블 정리가 다시 진행이 되었고요,

음향케이블과 영상케이블, 전기케이블 등이 구분되어 설치가 되었습니다.

얼마나 많은 케이블타이들을 묶었다가, 끊었다가 하는지 모르겠네요.

그래도 설치시 흘리는 땀방울이 얼마나 많은 힘이 되는지 충분히 알기에, 더욱 열심히 작업을 진행하고 있습니다.

더욱 꼼꼼하고, 더욱 깔끔하게, 그리고 더욱 확실하게 작업을 해야죠.

모든 작업과 교육이 끝나고, 새롭게 운용되는 시스템을 보니 마음이 한결 더 즐겁습니다.

덕분에 여름 사역을 잘 마치셨다고 하시니, 더욱 감사하죠.

여름 사역이 끝나고, 다시 한번 방문해 음향튜닝을 제공해 드리고 왔습니다.

프로젝터는 기존의 제품을 사용하시는 걸로 일단 정리를 하였고요,

좋은 시기에 LED 전광판 스크린을 설치할 예정입니다.

기존의 TV에 중계도 설치가 되었고요, 자모실과 로비에도 설치가 되었습니다.

컴퓨터의 화면이 깨끗하게 제공됩니다.

코그시스템은 예배를 돕는 예배시스템을 위해 열심히 달려가고 있습니다.

이제 시원한 가을이네요. 가을에는 더 열심히 달릴 수 있을 것 같네요.

예배시스템에 해결되지 않는 부분, 필요한 자료들이 있으시면

언제든 코그에 문의주세요.

모든 문제를 해결할 수는 없을지라도, 최선을 다해 상담, 컨설팅을 제공해 드릴께요^^

단, 대구나 인근 지역이 아니시면... 출장비용이 발생할 수도 있습니다 ㅜㅜ

모두들 시원한 가을, 하늘하늘한 가을을 만끽하시길 바랍니다.
