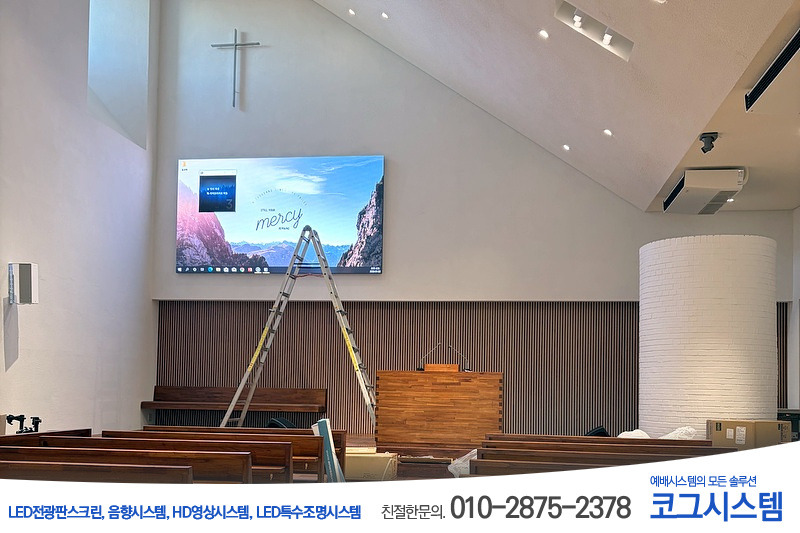

육통교회 P2.5mm 158inch 프레닛 LED



안녕하세요. 프레닛 LED를 설치하는 코그시스템입니다.
오늘은 작년 연말에 마무리되었던 신축현장 프로젝트입니다.
LED 전광판스크린 뿐만 아니라, 음향시스템과 영상시스템을 같이 구축하였고요,
6월에 시작된 공사현장이 연말을 지나, 2026년 초에 마무리 되었네요.

긴 시간이었지만 틈틈히 배선과 보강작업 등
방송시스템 설치에 필요한 조치들을 잘 정리하였고요,
전체적인 방송시스템 설치도 잘 마무리 되었습니다.

많이 도와주신 교회 장로님과 집사님께 다시 한번 감사의 마음을 전합니다.

이번 현장은 경주 안강에 있는 육통교회입니다.

​

프레닛LED는 설치방식이 전혀 다른 LED 전광판입니다.
기존 LED 전광판은 640*480mm로 구성된 캐비넷을 가로로, 세로로 이어 붙이는 방식이죠.

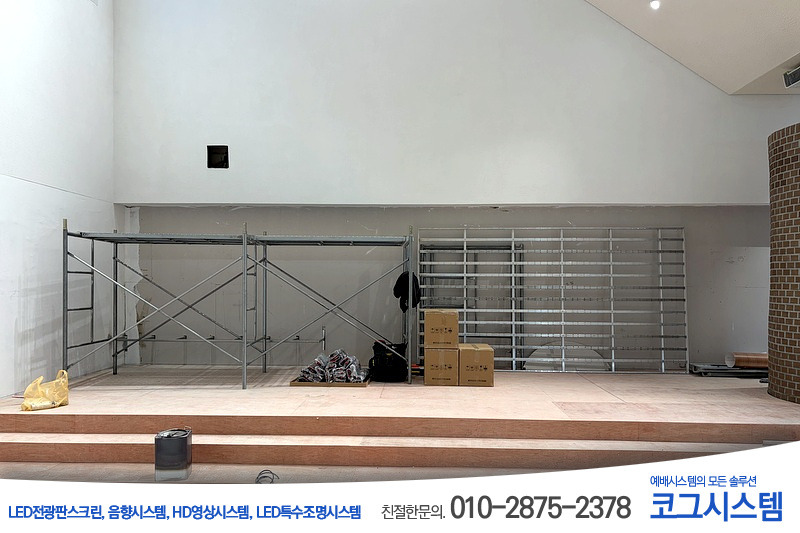

그리고, 그 캐비넷을 설치하기 위한 프레임을 먼저 부착해야 하는 방식입니다.

프레임은 각파이프로 용접하는 경우도 있고요,
알루미늄 프로파일을 사용하는 경우도 있습니다.
코그에서는 예전에는 목구조 작업으로 프레임을 만들기도 했죠.

평활도(모듈 사이의 높이 편차)는 목구조 -> 알루미늄 프로파일 -> 각파이프 용접 순이 되겠네요.
하지만 프레닛LED는 캐비넷 사이의 편차를 없애기 위해 계발이 되었고요,
특히 캐비넷처럼 후면과 측면이 모두 막혀 있는 구조가 아니기 때문에 열 방출이 매우 용이한 설치방식입니다.

LED 전광판의 가장 큰 고장은 모듈의 칩(소자)가 죽거나 색상이 변하는 것,
그리고 SMPS의 불량이 가장 많은 편입니다.
이러한 문제의 원인은 결국 발열이고, 열이 머물리 있다는 거죠.

프레닛 LED는 후면이 전체적으로 열려 있는 구조이며,
전체적인 LED의 상하좌우 면에 1cm 가량 열려 있기 때문에
발생한 열이 빨리 방출되는 특수한 설계 방식입니다.

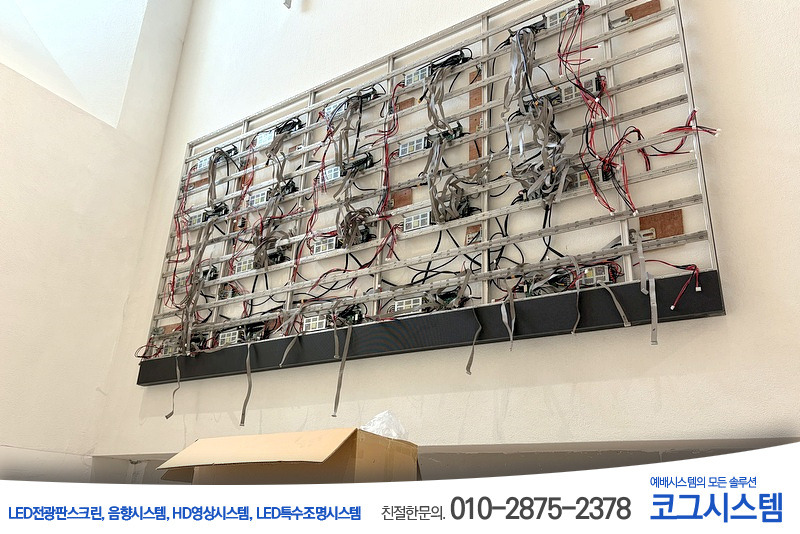

사진에 보이는 SMPS와 리시빙보드도 벽체에 붙어 있지 않고, 떠 있는 상태이고요,
충분한 공간으로 많은 케이블들도 공간의 여유가 있습니다.

​또한 이어 붙이는 캐비넷 방식이 아니기 때문에 아주 정확한 수평을 맞출 수 있고요,
모듈의 높낮이나 수평 등의 문제를 근본적으로 해결합니다.

320*160mm의 모듈은 마그네틱과 정확한 위치의 홈에 맞추어 부착되기 때문에
전체가 마치 하나의 큰 모듈처럼 보이는, 평활도가 아주 높은 결과물을 제공하죠.

​전체적인 사이즈는 3,520 * 1,920mm이고요
해상도는 1,408 * 768pixel
P2.5mm S.M.D 320*160mm모듈입니다.

모듈은 가로 11개, 세로 12개가 설치되어서, 총 132개의 모듈이 사용되었고요,
16:9 비율에 가장 근접한 사이즈로 설계되었습니다.

​리시빙보드는 NOVASTAR MRV412-N
프로세서는 NOVASTAR CMS130 올인원 제품이 사용되었습니다.
NOVASTAR의 색감은 아주 뛰어나기 때문에 좋은 영상 결과물을 제공 해 줍니다.

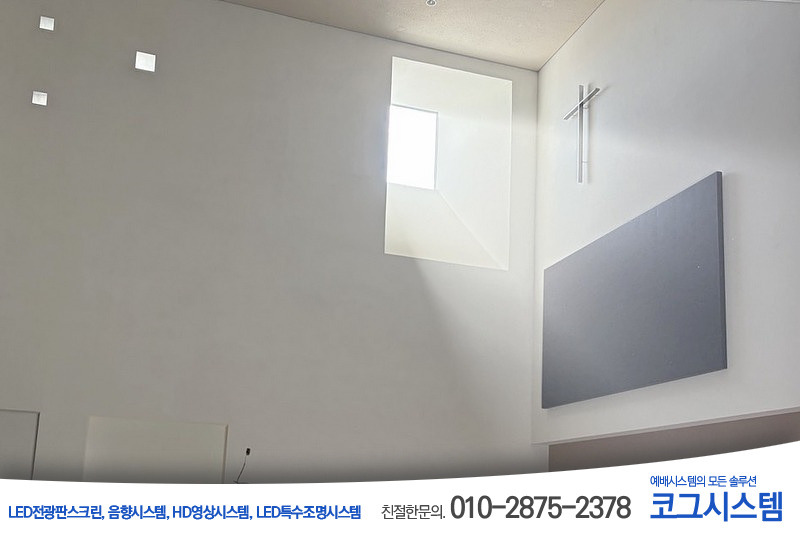

특히 육통교회의 경우, 인테리어적으로 LED 전광판스크린 좌측에 큰 창이 있습니다.

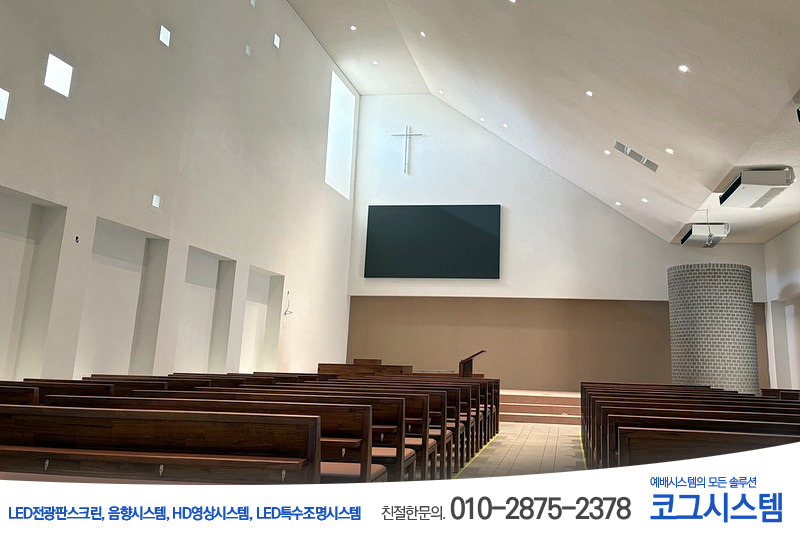

햇빛이 들어오는 공간에 LED 전광판스크린이 마치 하나의 예술 작품처럼 설치가 되었네요.

전체적인 교회 설계는 서울에 있는 대형 설계사에서 진행하였고요,
시공은 대구에 있는 장로님께서 진행하셨습니다.
인테리어적으로 좋은 결과물이 나와서 다행이고요,
코그시스템의 프레닛 LED도 매우 잘 어울리는 작품이 되었네요.

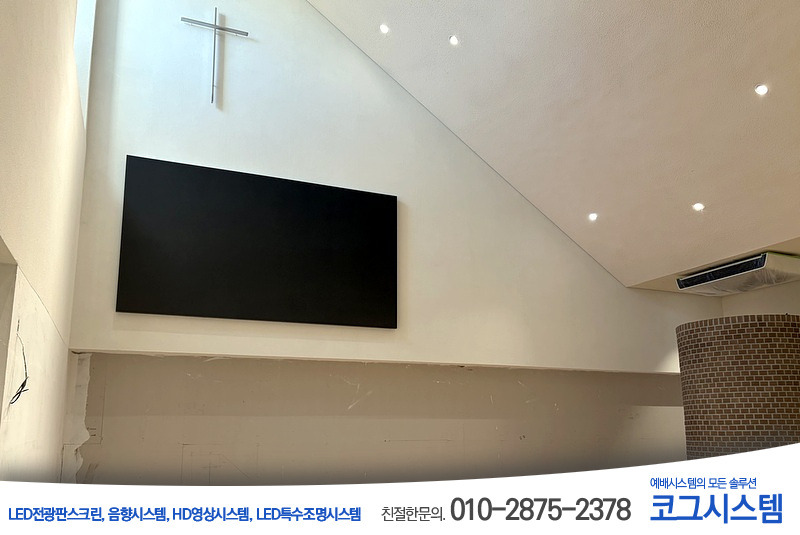

프레닛 LED는 벽체에 완전 매립도 가능하고요,
돌출하는 방식도 깔끔하게 설치가 가능합니다.
캐비넷 방식이 프레임 + 캐비넷 + 모듈 설치시 돌출 높이는 120mm 정도되는데요,
프레닛 LED는 모듈 포함 70mm 돌출로 설치가 됩니다. 물론, 공기가 통하는 공기통로 10mm 포함 돌출 깊이죠.

측면에서 보아도 매우 깔끔한 모습을 제공합니다.
