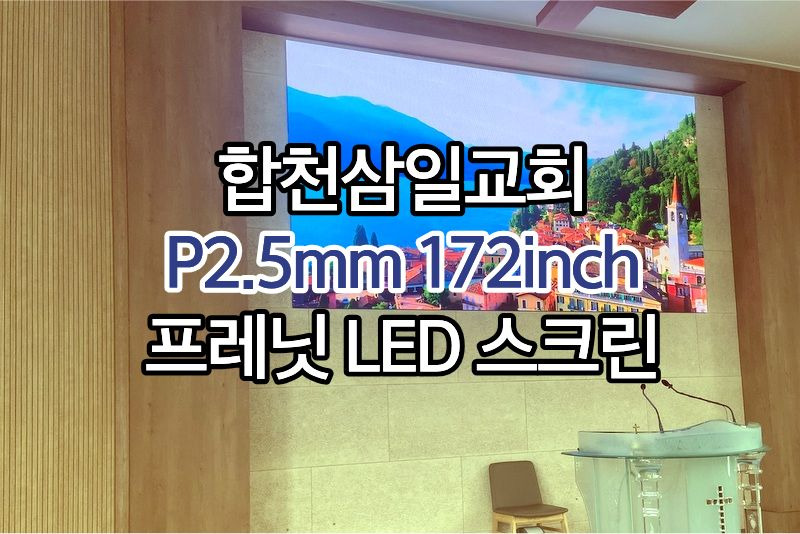

합천삼일교회 P2.5mm 172inch 프레닛 LED

안녕하세요. LED 전광판스크린을 설치하는 '코그'입니다^^

이제 조금씩 가을 냄새가 나기 시작하네요. 무더웠던 여름이 지나가니 그 또한 감사한 일입니다.

​

​

코그는 8월 한달간. 경주 프로젝트로 매우 바빴었는데요,

8월초에 잠깐 짬을 내어서 합천삼일교회에 프레닛 LED를 설치하고 왔습니다.

​

프레닛 LED는 코그시스템에서 설치하는 LED 전광판스크린 설치 방식을 뜻합니다.

LED 전광판스크린은 자체적으로 빛을 색깔로 만들어 내는 모듈과, 모듈을 고정하는

설치 방식이 가장 중요한 요소입니다.

그리고, 화면의 해상도를 결정짓는 프로세서와 센딩/리시빙 보드도 중요하죠.

​

코그에서는 특별히 모듈을 고정하는 설치 방식에 매우 집중하고 있습니다.

왜냐하면 모듈을 단단히, 그리고 정확히 고정하는 일은 매우 까다롭고, 정교한 작업이기 때문이죠.

​

현재 가장 많이 사용하는 방식은 '폐쇄형 캐비넷' 타입입니다.

보통 많이 사용하는 indoor 모듈은 320*160mm 사이즈로 제작이 되고 있고요,

가로 2장, 세로 3장을 붙이는 기본 타입의 캐비넷은 640*480mm의 사이즈를 갖습니다.

​

결국, 이러한 640*480mm 사이즈의 캐비넷을 가로로 몇개, 세로로 몇개 붙이면서

전체의 큰 사이즈 화면을 만들어 내죠.

하지만 이러한 캐비넷은 한개 한개마다 상하좌우, 그리고 뒷판이 막혀 있는 폐쇄형 구조입니다.

그러다보니 가장 큰 문제는 SMPS와 모듈에서 발생되는 열이 빠져 나갈 틈이 없다는 거죠.

열갇힘 현상이라고도 하는 이러한 발열 문제는 시간이 지남에 따라

모듈의 소자들이 고장나거나, SMPS나 혹은 리시빙보드의 불량이 발생됩니다.

​

SMPS나 리시빙보드의 불량은 교체를 통한 완전한 수리가 가능하지만

소자의 불량은 모듈 교체 혹은 소자 교체를 통해 수리가 가능하죠.

다행이 여유분의 모듈이 있으면 다행이고요, 없으면 여러 방법들을 찾아야 하죠.

​

​

​

코그에서 설치하는 프레닛 LED는 이러

한 캐비넷 타입의 장단점을 고려하여 전혀 새롭게 탄생한 설치방식입니다.

기존 폐쇄형 캐비넷은 서로 연결하여 고정하는 프레임이 있어야 합니다.

프레임은 벽체에 각파이르를 용접하여 붙이거나, 알루미늄 프로파일을 결착시키는 방식으로 고정이 되는데요,

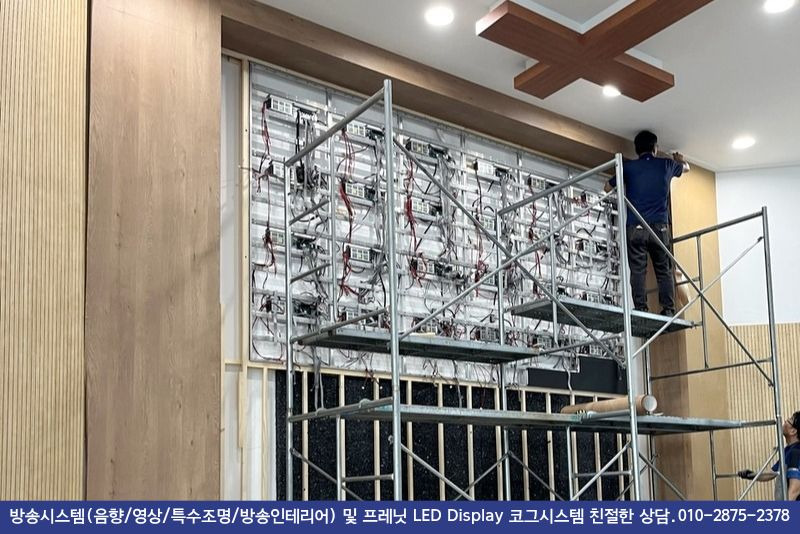

프레닛 LED는 프레임과 캐비넷을 하나의 캐비넷으로 만든 설치 제품입니다.

​

프레임이면서, 캐비넷인 거죠.

그래서 두께가 반 이상으로 줄어든 효과도 있고요, 무게가 반 이상으로 줄어드는 마법도 있습니다.

물론, 기존 2*3 모듈의 프레임간에 발생하는 단차와 낮은 평활도 문제도 동시에 해결이 되고요,

용접이 전혀 필요치 않으며, 전체적인 화면의 평활도가 매우 높고,

열갇힘 문제도 해결하는 1석 5조의 효과를 동시에 누릴 수 있습니다.

​

물론, 이 중 몇가지는 코그처럼 설치하는 팀에 도움이 되는 부분도 있지만

높은 평활도를 제공하고, 발열 문제를 해결하여 전체적인 제품의 내구성을 높인 부분은

클라이언트에게도 매우 좋은 소식인 거죠.

​

아직 이러한 방식의 프레닛 LED가 개발된지 이제 1년여 밖에 되지 않았기 때문에

다른 업체에서는 이러한 방식으로 설치할 수는 없고요, 코그와 본사에서 이러한 제품을 설치하고 있습니다.

​

합천삼일교회는 기존에 사용하시던 프로젝터와 스크린 화면이 잘 보이지 않아서,

코그에 문의를 주셨고요, LED 전광판스크린을 설치하면서 강대상 부분에 대한

인테리어를 같이 진행하였습니다.

​

​

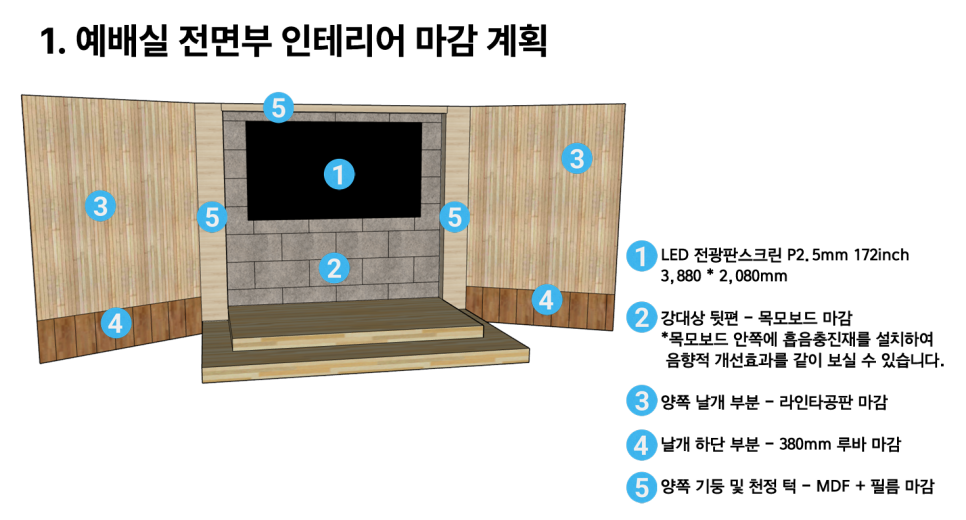

디자인은 코그시스템에서 맡았고요, 시공은 주안건축에서 진행되었습니다.

특히 소리의 흡음과 따뜻한 인테리어를 위해 목모보드와 라인타공판(라인보드)로 시공이 되었고요.

상단과 좌우측에 기둥을 덧대어 인테리어 필름으로 마감하였습니다.

​

​

기존에 가지고 있던 하얀색 배경에 나무색이 덧입혀 져 더욱 따스하고 고급스럽게 분위기가 바뀌었네요.

목사님과 성도님들께서 인테리어도 너무 잘 되었다고 감사인사를 주셔서 너무 감사하고요,

특히 매 식사와 커피를 무한 제공해 주셔서 무더운 날, 더욱 감사히 작업 할 수 있었습니다.

​

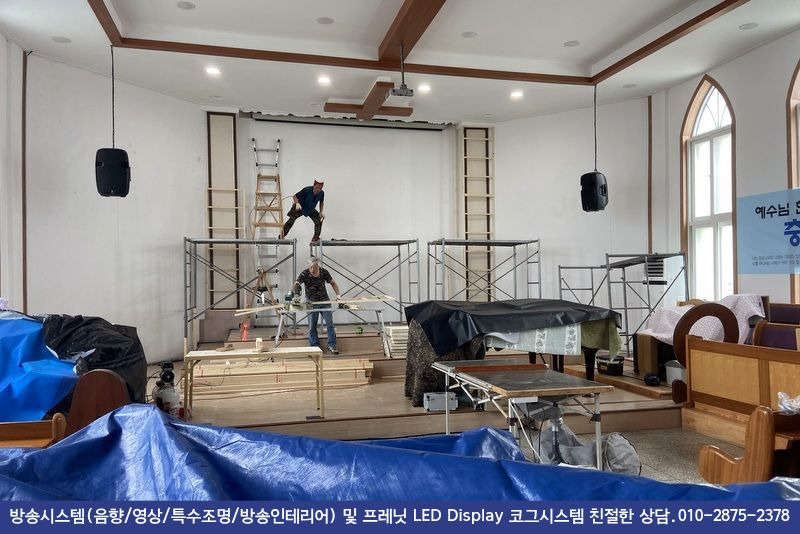

인테리어 작업에 3일, LED 전광판스크린 설치에 2일이 소요되었고요,

잘 마무리 되었네요.

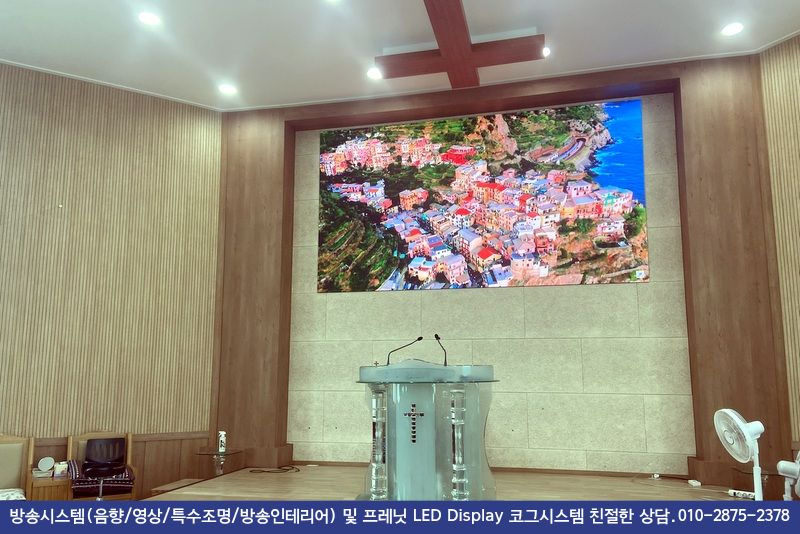

LED 전광판 스크린은 P2.5mm 172inch 제품으로 설치가 되었고요,

전체 사이즈는 2,840 * 2,080mm입니다.

해상도는 1,536 * 832pixel입니다.

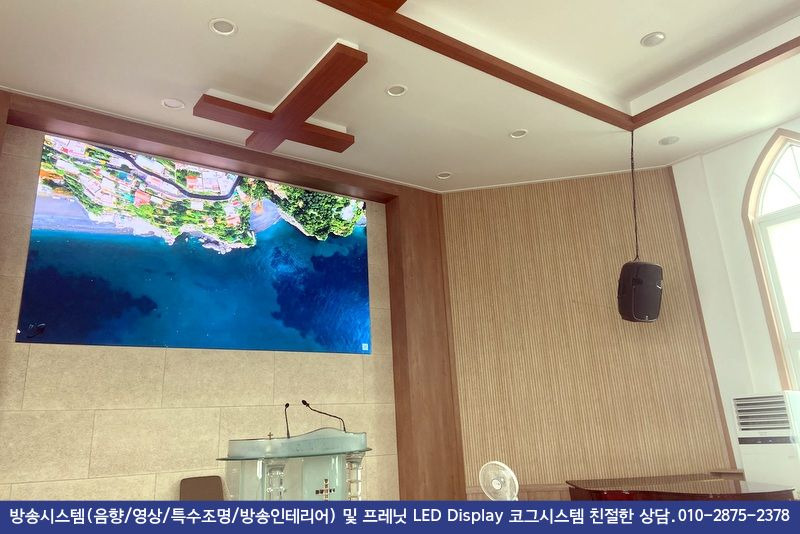

인테리어 작업을 같이 진행하였기 때문에 더욱 깔끔하게 벽체에 매입 시공을 하였고요,

추후 유지보수를 위해 7mm 돌출로 설치가 되었습니다.

모듈 두께가 10mm이기 때문에 프레임이 약 3mm 정도 벽체 안쪽으로 설치가 되었죠.

​

​

코그시스템은 단순히 방송시스템과 LED 전광판스크린을 설치하는 것이 아니라,

전체적인 시스템과 인테리어, 장비의 영향 등을 고려하여 최적의 방송시스템을 설계, 시공하고 있습니다.

​

교회 성도님들께서도 너무 깨끗하고 좋은 색감의 LED 전광판스크린을 보시고

매우 좋아하시네요.

​

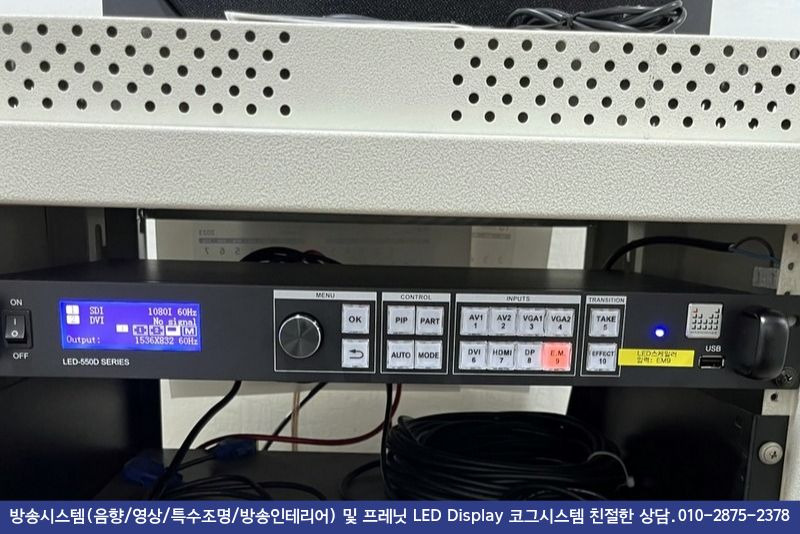

프로세서는 MAGIMAGE에서 나오는 LED-550DS가 사용이 되었고요,

센딩보드는 NOVASTAR MSD300-1 제품이,

리시빙보드는 NOVASTAR MRV412-N 제품이 사용되었습니다.

​

​

드라이빙IC는 CFD455 하이엔드급 칩으로 설계된 모듈이기 때문에

전체적인 화면의 움직임과 색상이 매우 잘 나오는 결과물입니다.

확실히 NOVASTAR 제품이 색상 프로세싱을 잘 하네요.

​

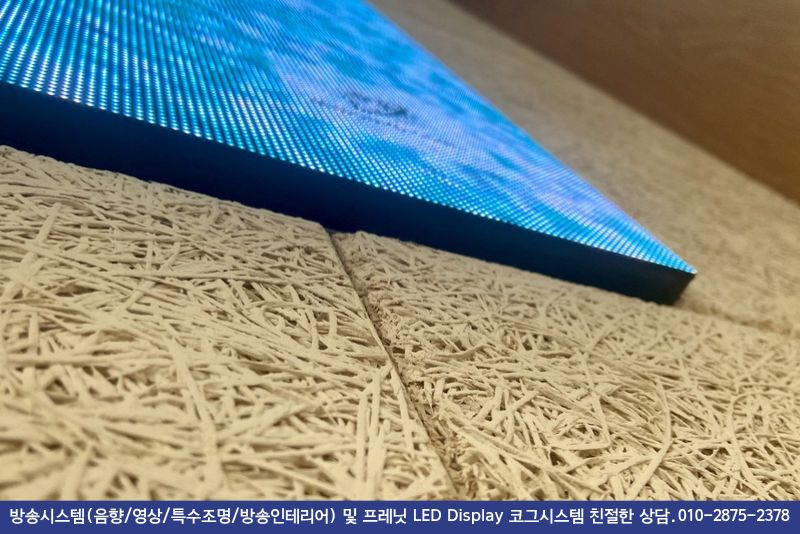

목모보드 안쪽에는 흡음충진재를 넣어서, 전체적인 음향적 소리를 컨트롤 하였고요,

딱딱하게 보일 수 있는 사각형의 검은 LED 스크린이 목모보드 위에 안착되어서

더욱 부드러운 이미지를 제공해 주네요.

​

모든 작업이 잘 끝날 수 있도록 최선을 다해 섬겨주신 교회와

함께 수고 해 주신 주안건축 이장로님과, 늘 우리의 든든한 파트너이신 도집사님.

패밀리 박과장님께 감사를 드립니다.

​

​

​

이 모든 작업들을 통해 이루어진 미디어 매체들이

합천지역에 더욱 큰 사역들을 감당하는 통로가 되길 소원합니다.

​

감사합니다.
