창녕제일교회 LED 전광판스크린 설치기

안녕하세요. 예배시스템 전문기업, 코그시스템입니다.

이제 제법 날씨가 가을을 넘어 겨울로 넘어가는 것 같습니다.

추운 날씨에 감기 조심하시고, 늘 건강에 유의하세요.

​



​

오늘은 창녕제일교회에 설치한 LED 전광판스크린 설치기를 남겨봅니다.

창녕제일교회는 예전에 코그에서 HD 영상시스템을 설치했던 교회인데요,

기존에 사용하시던 프로젝터에서 LED 전광판스크린으로 교체하여 설치하였습니다.

​

214inch 제품으로 설치가 되었고요,

7,680Hz Ultra High Refresh Rate를 제공하는

G.O.B 모듈로 설치가 되었습니다.

​

​

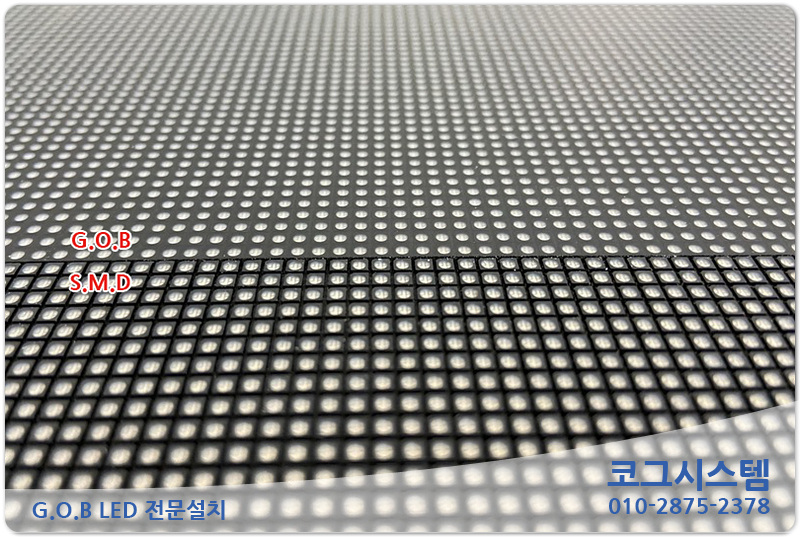

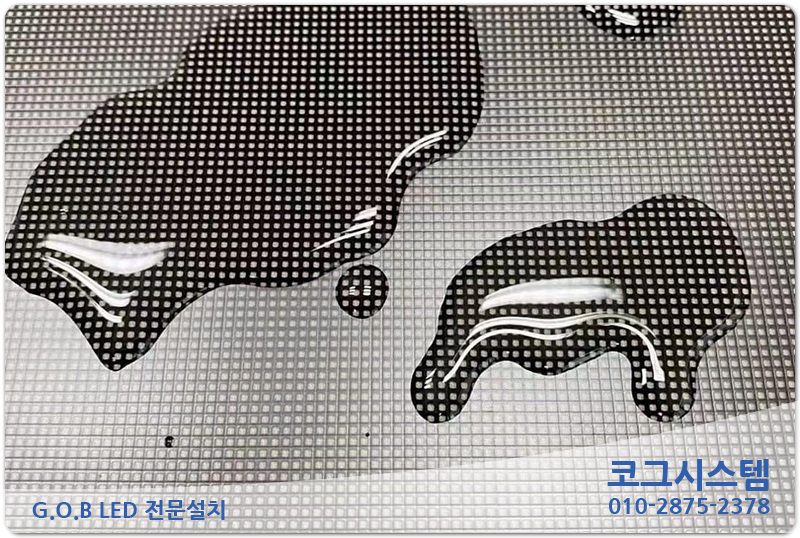

G.O.B 모듈은 아주 작은 양의 납이 미세한 공기 중의 산화로 인해 시간이 지남에 따라

발생되는 미세한 접촉불량마저 사전에 차단하는 특수한 실리콘 마감 패키지입니다.

​

Glue-On-Board의 약자이고요, 일반 S.M.D 모듈에 특수 실리콘을 고르게 도포한 제품이죠.

당여한 충격이나 습도 등에 따른 내구성도 압도적으로 높아진 제품입니다.

​



​

대구 팔공산 올라가는 동명사거리 코그시스템 사무실에

S.M.D 모듈과 G.O.B 모듈로 구성된

다양한 사이즈와 다양한 형태의 LED 전광판스크린이 설치되어 있습니다.

언제든지 전화 주시고 오셔서 눈으로 직접 확인하시고, 손으로 만져 보시고

제품들을 결정하실 수 있습니다.

​



그동안 수고했습니다. 스크린.

​

월, 화, 수 3일 동안 진행되었던 이번 설치작업은

코그시스템의 전문 인력으로 직접 설치가 되었고요,

기존에 사용하시던 프로젝터와 스크린을 탈거하고

강대상 뒷면 벽체에 목작업 구조물을 설치해서 LED 전광판스크린을 부착하였습니다.

​

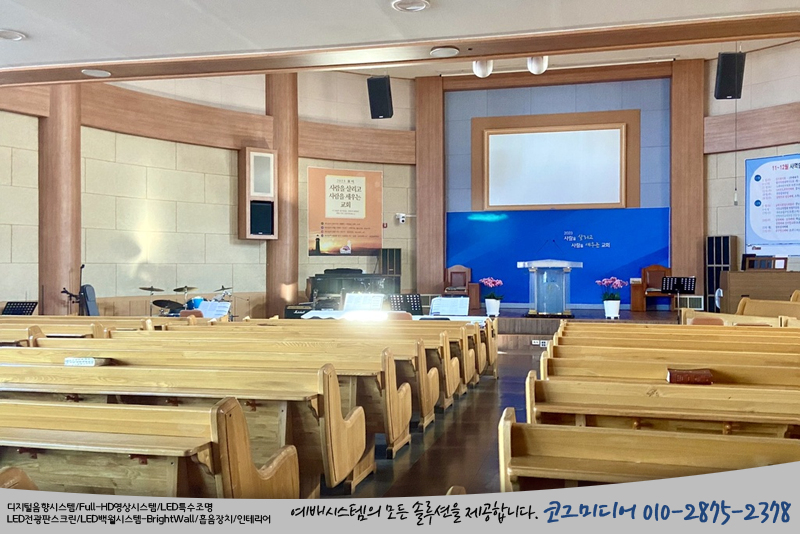

기존 강대상의 모습입니다. 예배당의 모습이 확 바뀌었다고 너무 좋아하시네요^^

​

​

코그시스템에서는 용접을 하는 각파이프 작업보다는 목구조 작업을 선호하는 편이고요,

전체적인 LED 전광판의 평활도와 마감작업을 위해 목구조 작업으로 진행하는 경우가 많습니다.

이번 설치작업에서는 강대상 뒷편 기둥 사이의 거리가 5,000mm이고요,

설치된 LED 전광판스크린은 4,800mm * 2,560mm입니다.

​

양쪽 기둥의 깊이가 280mm나 되어서,

목구조 작업으로 150mm 돌출시켜 LED 전광판스크린을 설치했습니다.

LED 전광판스크린의 두께가 60mm이니까 총 210mm가 벽체에서 이격되었으며,

부채꼴 형태의 교회 구조상, 어느 곳에서 시청하셔도 화면이 가려지지 않도록

특별히 구조작업을 같이 하였습니다.

​

​

구조작업도 코그시스템에서 직접 진행하기 때문에

일정이 길어지지는 않고요, 또한 양쪽 100mm씩 남는 부분도 깔끔하게 몰딩마감

처리 되었습니다.

다행이 이 작업을 할 때, 그리 춥지 않은 날씨여서, 밖에서 합판을 자르는데

별 어려움은 없었죠. 첫날 작업을 마치고, 퇴근 전 찍은 석양이 너무 아름답네요^^

​



​

목구조 작업이 끝나면 모듈을 붙이기 위한 프레임 작업을 진행하는데요,

특히 목구조 작업이기 때문에 정확한 위치와 깊이를 더욱 세밀히 조절할 수 있습니다.

고정용 나사를 부착하는데도 목구조에 고정하는 것이기 때문에

더욱 부드럽게 설치가 되고요, 무리하게 고정하지 않아도 되기 때문에 더욱 평활도가

좋을 수 밖에 없지요.

​

물론, 천정에 와이어를 내리는 행잉타입이나,

철제 프레임이나 알루미늄 프레임을 미리 부착하는 다양한 방법도

설치 현장의 상황에 따라 유동적으로 설치를 할 수 있습니다.

​

벽체에 부착하는 방식은 와이어나 별도의 케이블들이 노출되지 않기 때문에

더욱 깨끗한 인테리어 마감을 제공하고요,

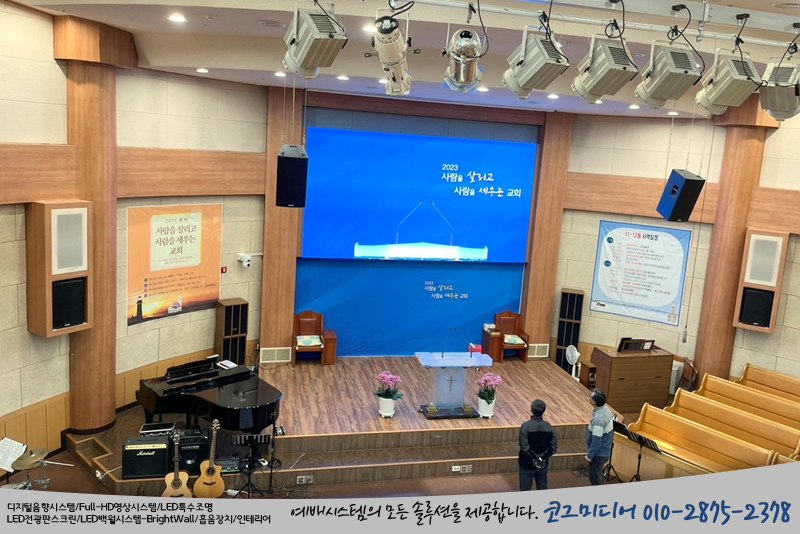

모든 작업이 마친 후, 장로님들께서 커다란 대형 TV를 설치한 것 같다고,

예배당 모습이 확 바뀌었다고 칭찬해 주셔서 더욱 감사한 작업이었습니다.

​

LED 전광판스크린의 사이즈는 4,800*2,560mm이고요,

해상도는 1,920*1,024pixel입니다. 2.5mm G.O.B 모듈이죠.

모듈은 320*160mm 제품으로 15*16=240EA의 모듈이 설치되었습니다.

​



​

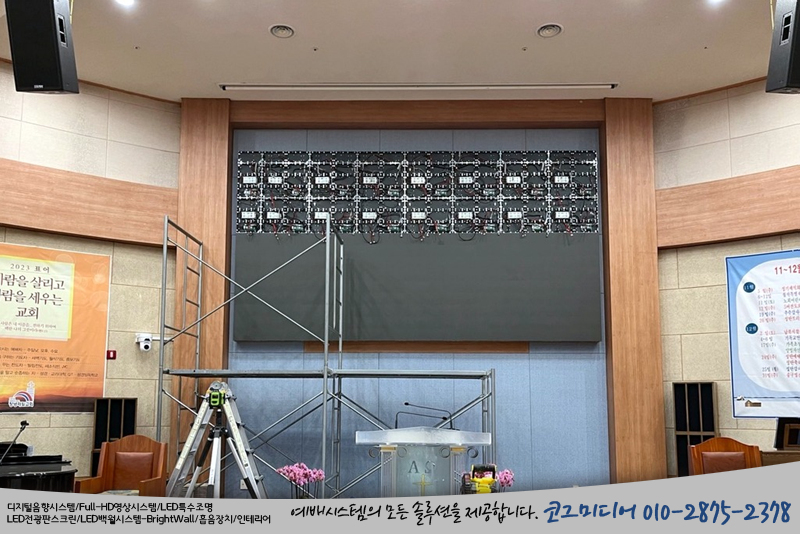

모듈을 반 정도 설치한 상태이고요,

전원케이블과 시그널 케이블을 연결하고, 한장 한장 붙여 나가는 작업이 반복됩니다.

LED 모듈은 진공압착기를 통해 한장씩 탈거가 가능하고요,

적절한 조치로 A/S를 진행할 수 있죠.

코그시스템에서는 이러한 전체 작업을 직접 진행하기 때문에

더욱 빠르고 정확한 서비스도 가능합니다.

​

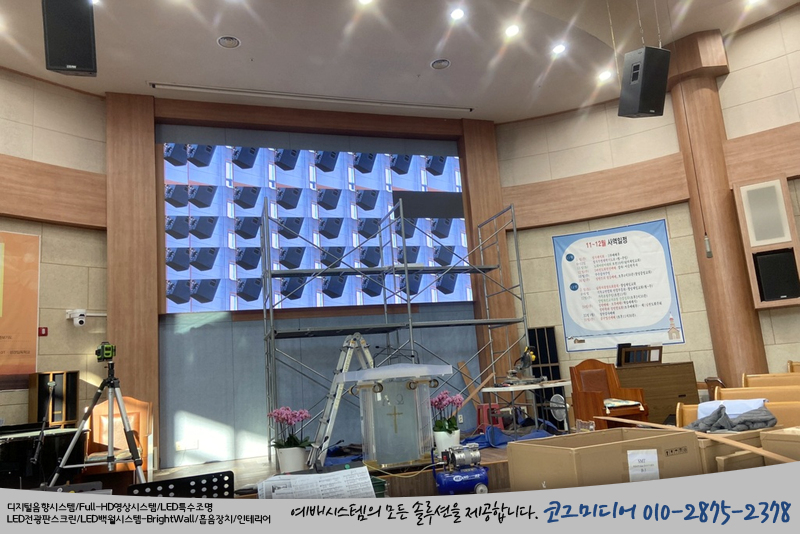

모듈 전체를 설치하고,

이제 전기 인가와 시그널을 넣었습니다.

​





전반적인 모듈들이 잘 작동하고 있네요.

이제 세밀하게 전체적인 화면을 세팅하는 작업이 진행됩니다.

​



​

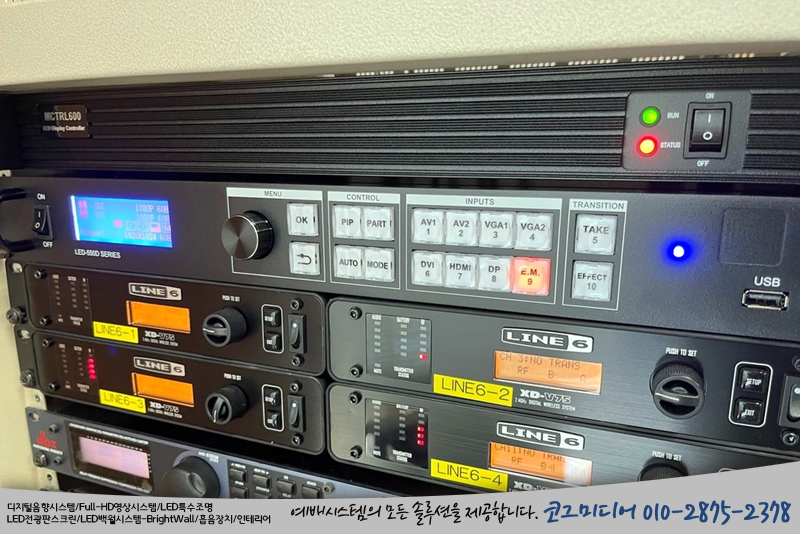

LED 스케일러는 MAGNIMAGE사의 LED-550DS 제품이 사용되었고요,

프로세서는 NOVASTAR MCTRL600과 MRV412 리시빙카드로 구성이 되었습니다.

​

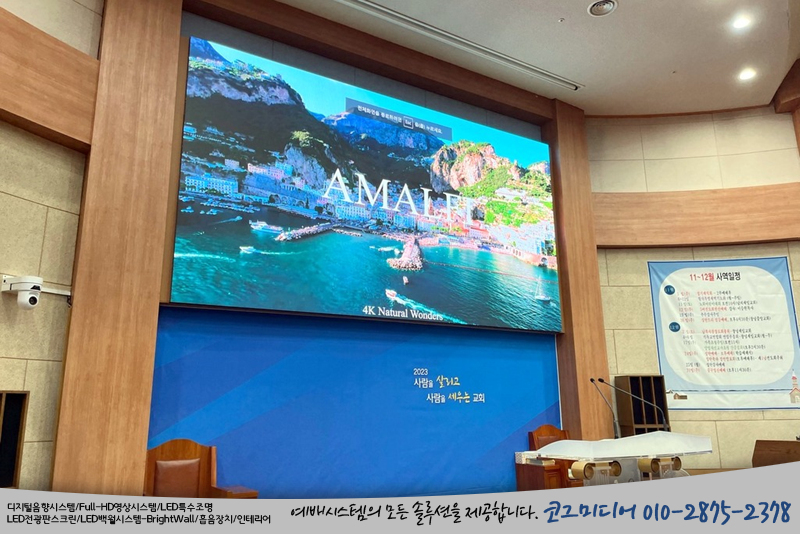

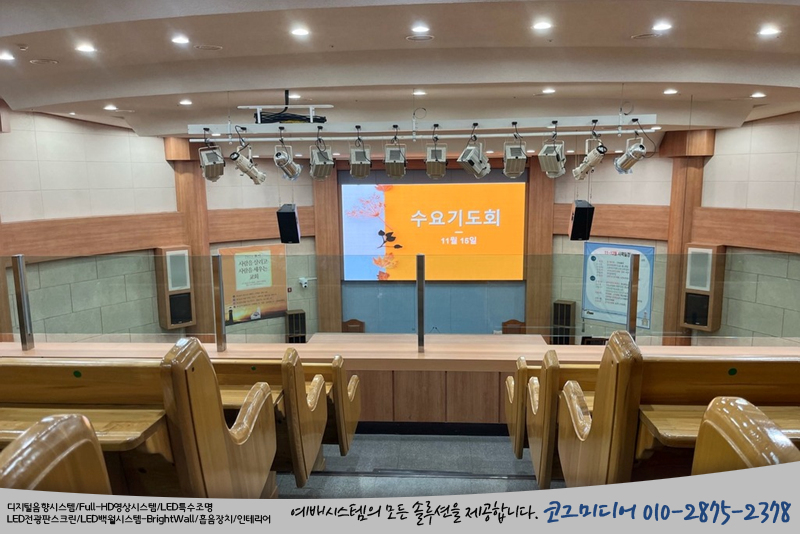

전체적인 세팅이 마무리되니, 214inch의 대형 화면이 공간을 압도적으로 채웁니다.

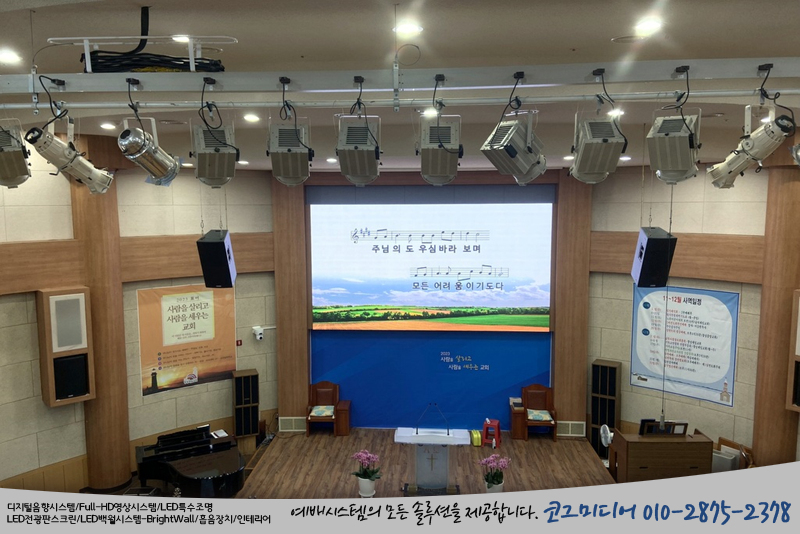

본당에서 예배드리시는 분들도 잘 보이시지만

중층에서 예배드리시는 분들도 아주 잘 보이는 화면이 나오네요.

​

찬송가의 악보와 가사도 매우 잘 보여서

장로님들과 목사님들께서 매우 만족 하셨습니다.

​



​

특히 거의 Full-HD 급의 해상도를 제공하기 때문에

PC 화면의 아주 작은 글짜도 선명하게 보입니다.

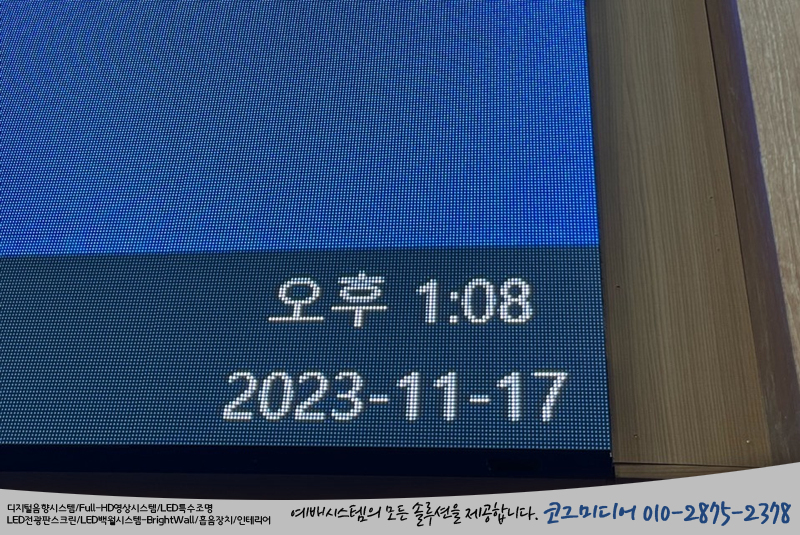

PC 화면 하단의 시계 부분인데요, 높은 해상도로 아주 선명하게 시청하실 수 있습니다.

이미지나 동영상, 카메라 화면 등도 전혀 문제 될 게 없지요.

​

LED 전광판스크린은 화면이 커질수록 더욱 선명한 화면을 제공하기 때문에

설치하실 때 사이즈를 잘 결정하시는 것이 중요합니다.

​



​

3일간의 작업이 마무리되고,

수요예배를 본당에서 잘 드리셨고요,

금요일 오전에 장로님들과 최종 확인을 하였습니다.

​

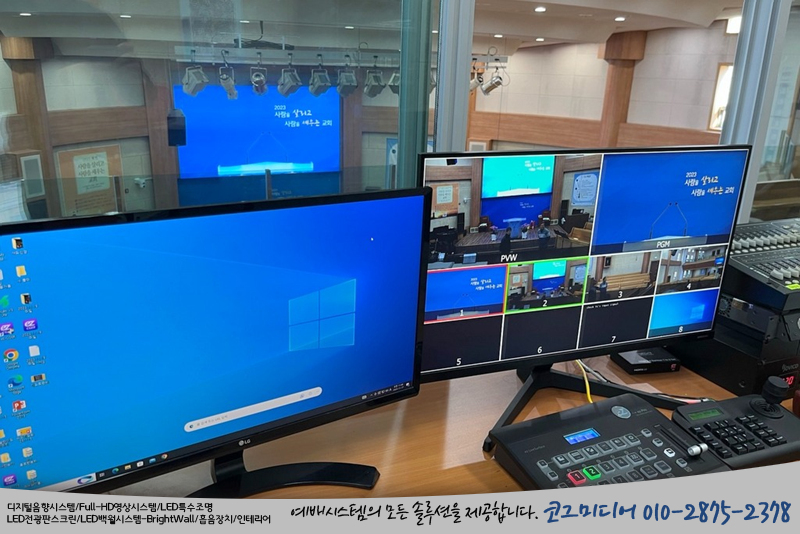

루먼텍 자막기 UB2가 같이 설치가 되었는데요,

방송실에서 자막교육까지 잘 마무리하고 모든 작업 일정이 끝났네요.

​

​

이제 2주 예배를 드리셨는데요,

아주 좋고 밝은 화면으로 잘 사용하시고 계셔서

코그도 더욱 뿌듯하네요.

​

현장에 따라 전체적인 설치작업에 변수가 많기는 하지만

코그는 이러한 상황에 따른 문제점들을 하나 하나 체크하면서

꼼꼼하게 정리하고 있습니다.

​



​
