오늘은 LED 전광판스크린 이야기를 해 보려고 합니다.

요즘은 LED 전광판스크린이 많이 보급되는 시기입니다.

옥외용 전광판스크린이 많이 설치되어 있는데요, 요즘은 대형행사에는 LED 전광판스크린이 기본적으로 설치가 되죠.

실내용 indoor 용으로 LED 전광판 스크린도 많이 설치하고 있습니다.

​

코그미디어에서도 높은 퀄리티의 제품을 저렴하게 공급하기 위해 노력하고 있습니다.

보통 indoor용은 P3.0mm나 P2.5mm를 요즘 많이 설치하고 있습니다.

물론 P2.0mm나 P1.9mm도 설치가 가능하지만, 지금은 P2.5mm가 대세인 것 같네요.

P3.0mm도 충분히 좋은 화면을 제공하죠.

​

P는 Pitch를 말하는데요, 픽셀이라고도 하고, 색상을 나타내는 하나의 작은 점이죠.

물론 LED 모니터의 경우, 그 픽셀이 너무 작아서 잘 보이지 않지만, LED 전광판은 하나의 점이

2.5mm, 혹은 3.0mm라는 것을 의미합니다.

​

LED 전광판스크린은 많은 모듈을 연결해서, 하나의 큰 이미지를 만드는 장치입니다.

프로젝터나 LED TV와 같은 완제품으로 설치되는 장치가 아니라, 모듈을 이은 프레임을 현장에서

설치하는 반제품 장치이죠.

그래서 설치하는 기술과, 서비스를 제공하는 부분이 매우 중요한 미디어 장치입니다.

코그미디어에서는 이러한 LED 전광판스크린을 현장에 설치하는 작업과 A/S를 직접 진행하는 전문팀이죠.

​

외주로 설치되는 경우, 서비스가 원활하지 않은 경우가 많네요.

코그미디어는 이러한 불편한 일이 발생하지 않기 위해 최선을 다해 설치와 서비스를 진행하고 있습니다.

​

또한, 현장의 상황에 맞추어 어떻게 설치하는 것이 가장 좋을지, 상황에 따라 인테리어팀과 공조해서 작업을

진행하기도 하죠. 물론, 코그와 함께 움직이는 목수팀이 있기 때문에 더욱 깔끔한 마무리가 가능합니다.

​

​

코그미디어에서는 많은 모듈을 다이캐스팅 방식으로 연결하는 것이 아니라,

프레임에 마그네틱 방식으로 설치를 합니다. 이러한 방식은 알루미늄 프레임이 설치되어야 하는,

프레임의 자재비나 설치비용이 더욱 발생되는 방식이기는 하지만, 빠른 서비스를 제공할 수 있는

아주 특출난 제품입니다.

​

특히 많은 물량의 LED 모듈을 버틸수 있는 특수설계된 금형 알루미늄 프로파일로 제작이 되죠.

아주 단단한 알루미늄 프로파일을 더욱 단단하게 결속하기 위해 아주 단단한 지지대로 연결이 됩니다.

물론, 용접과 같은 작업이 전혀 발생하지 않기 때문에 현장도 깨끗이 유지되고요,

용접으로 인한 단차의 발생이 없기 때문에 더욱 높은 평활도를 제공하기도 합니다.

​

이러한 방식으로 설치가 되기 때문에 여러 환경에서 적절한 설치가 가능합니다.

특히, 강대상 인테리어와 함께 진행될 경우, 음향적인 흡음을 고려하여 충진재로 설치하고 있습니다.

충진재가 강대상의 음향적인 잔향과 불필요한 사운드를 줄여줌으로, 더욱 안정적인 사운드를 제공하게 되죠.

​

흡음은 예전에도 코그에서 에배사역자학교를 통해 테스트를 진행한 적이 있는데요,

특히 강대상에서는 흡음장치가 매우 중요한 역할을 하죠.

이것은 단순한 음향의 하울링(피드백)을 줄이는 역할만을 이야기하는 것이 아니라,

더욱 넓은 의미의 음향 개선효과를 기대할 수 있습니다.

​

봉덕교회에 설치된 LED 전광판스크린이 그 역할을 다하고 있죠.

인테리어와 함께 프레임이 제작됩니다.

프레임 역시 크기가 크기 때문에 현장에서 조립이 되고요,

인테리어적인 면을 고려하여 프레임 테두리. 베젤부분의 색상을 바꿀 수 있습니다.

하지만, 역시 베젤은 블랙이죠. 코그미디어에서는 블랙칩을 사용하기 때문에 블랙 베젤이 더욱 잘 어울리는 것 같습니다.

​

프레임 역시 매우 튼튼하게 제작이 되고요, 시간이 지나도 쳐지지 않도록 와이어까지 결속합니다.

완성된 프레임을 인테리어에 맞게 부착을 하고, LED 모듈을 마그네틱으로 부착하면 모든 작업은 마무리가 되겠죠.

​

인테리어 작업이 같이 진행되는 경우에는, 이러한 방식으로 붙박이 형태로 설치할 수도 있습니다.

특히 프레임의 베젤이 매우 미려하게 제작되기 때문에 일반적인 몰딩 마감보다 훨씬 깔끔한 시각적 효과도 제공을 하죠.

LED 전광판스크린이 설치되는 현장에, 추가적인 인테리어 작업이 필요하신 경우도 코그미디어에서 모든 솔루션을 제공해 주고 있죠.

흡음 마감도 충분히 가능하고요.

​

이 곳에 설치된 LED 전광판스크린은 P3.0mm 173inch입니다.

가로, 세로 192mm의 정사각형 모듈이 가로로 20개, 세로로 11개가 설치됩니다.

스크린 사이즈가 3,840*2,112mm가 되고요, 해상도는 1,280*704pixel이 됩니다.

모듈이 무려 220개가 설치된 거네요.

​

물론 전기적인 부분에서도 신경을 많이 쓰야 하죠.

코그미디어에서는 이러한 부분에 대해 쉽고 안정적으로 사용하실 수 있도록

최선을 다해 설치하고 있습니다.

​

LED 전광판스크린은 다양한 현장에서 사용될 수 있습니다.

특히 흐릿한 프로젝터를 대신해야 하는 곳에 더욱 적합하죠.

교회의 예배실이나 회의실, 교육실, 상업적 공간에도 다양하게 설치가 가능합니다.

​

​

코그미디어에서 사용하는 LED 전광판은 대형 프레임을 벽체에 부착하고,

그 프레임안에 LED 모듈을 설치하는 방식입니다.

물론, 일도 더 많고 더 많은 비용이 들어가는 형태이긴 하지만, 더욱 빠른 서비스를 제공할 수 있다는 장점이 크죠.

또한, 서비스를 위한 후면 공간이 필요치 않다는 것도 장점이겠네요.

더욱 단단하고 미려한 프레임입니다.

프레임을 설치하고, 제일 하단부터 모듈을 부착해야 하는데요,

전체적인 프레임 외에도, 9장의 모듈(3*3)을 부착한 프레임을 하나 하나 붙여 나갑니다.

제일 하단을 붙이는 작업이 가장 힘이 드네요. 기준이 되는 부분이니까요.

​

박대리님이 아주 심혈을 기울여 설치하고 있네요.

​

이런 식으로 부착이 됩니다. LED 전광판스크린은 모듈이 만나는 부분의 평활도가 매우 중요한 부분인데요,

흰색 바탕이 제일 많은 티가 납니다. 그래서 더더욱 열심히... 맞추어야 하죠.

문팀장님께서 열심히 패널을 부착하고 있습니다.

​

이렇게 설치된 LED 전광판스크린은 최종적인 디스플레이의 역할을 감당하죠.

물론 LED TV와 같은 디스플레이 장치들도 있지만, 교회나 회의실에 사용되는 대형 사이즈는

쉽게 설치할 수가 없죠. 비용적인 면이나, 유리의 반사되는 현상이나, 충격에 다소 약한 부분은

대형 디스플레이로서 매력적이지는 않습니다.

이러한 부분을 LED 전광판스크린이 대신할 수 있는 거죠.

보통 LED TV가 3~400cd/m2 정도의 밝기이고요, LED 전광판스크린은 1.2~1,300cd/m2 정도 됩니다.

밝기면에서도 차이가 나죠.

​

위에 있는 사진은 방송실의 LED 모니터화면과 멀리 떨어져 있는 LED 전광판을 같이 찍은 사진입니다.

밝기 차이가 확연히 나죠.

대형 화면일수록 밝기가 더욱 중요합니다.

​

물론, 해상도는 LED TV에 비해 많이 낮은 편이기는 하지만 가까이서 시청하시는 것이 아니고,

대형 화면으로 보시는 것이기 때문에 티가 전혀 나지 않습니다.

이미 많은 현장에서 LED 전광판스크린을 사용하시고 계시고요^^

​

혹시, 프로젝터만으로 해결이 되지 않는 상황이시라면...

LED 전광판스크린이 그 자리를 대신 할 수도 있습니다.

코그미디어와 문의하신다면 더욱 정확하고 좋은 해결책을 찾을 수 있을 거고요^^

​

특히, 4인의 예배시스템 전문 설치팀원으로 구성되어 있기 때문에

더욱 빠르고, 정확한 솔루션과 지체되지 않는 서비스를 제공받으실 수 있습니다.

코그는 설치 뿐만 아니라, 서비스에도 최선을 다하고 있으니까요.

더욱 밝고 선명한 화면이 필요하시다면, 코그미디어로 연락주세요^^

프로젝터와 모컴스크린과 같은 고휘도스크린도 코그가 전문이죠.

​

또한 Full-HD 영상시스템도 코그를 통해 더욱 합리적인 금액과 높은 퀄리티, 빠른 서비스로 만나실 수 있습니다.

​

예배시스템의 모든 솔루션, 띠링 띠링 전화 한통부터 차이가 있습니다.

코그미디어~

올해는 정말 전국으로 다니는 것 같습니다.

제주도도 한번 가야 할텐데요^^ 제주도에서 예배시스템이 필요하신 곳... 연락주세요.

바로 날~아 가겠습니다^^

이번에는 전주입니다. 화창한 봄날씨를 전주에서 보내다니...

물론 일은 힘들지만, 아침에 산책하면서 전주를 느껴본다는 것, 참 좋은 것 같습니다.

물론, 몇번 여행 온적은 있지만, 이렇게 4일씩... 전주에 머물러 본 것은 처음이네요^^

이번 프로젝트는 HD 영상시스템을 설치하는 일입니다.

교회에서 LED 전광판스크린을 설치하시면서, 화질좋은 HD 영상시스템 설치팀을 찾으셨고요,

코그의 블로그를 보시고 연락주셔서 미팅하고, 견적하고, 컨펌하고...

HD 영상시스템과 LED 조명을 설치하였습니다.

총 4대의 PTZ 카메라와 직접 운용하실 수 있는 소니 카메라 1대가 설치되었고요,

별도의 외장형 자막기 없어, 크로마키를 통한 자막으로 설치되었습니다.

예전에도 PPT로 크로마키를 사용하셔서, 그게 더 좋은 방법이라고 하시네요.

그리고, 강대상에서 노트북을 연결하는 HD-SDI 시그널과 2대의 PC 입력... 그리고 강대상 앞쪽 여분의 HD-SDI 입력단자.

총 9개의 소스가 입력되어야 합니다.

그래서... 과감히 결정한 10채널 HD 스위쳐.

따끈따끈한 루먼텍 VS10을 설치해 드렸습니다.

전주 프로젝터가 4월초에 진행되었으니까... 완전 따끈따끈한 신상이네요^^

ANT의 임중규과장님께서 늘 친절히 신경 써 주셔서 더욱 믿고 설치하였습니다.

과장님... 늘 감사해요^^

VS10은 10채널 입력을 받을 수 있는 HD 스위쳐이지만, 비용도 저렴한 편이고요,

무엇보다 모든 채널에 스케일러 기능이 내장되어 있어 더욱 좋은 것 같습니다.

동생으로는 VS4가 있죠. 이 녀석도 내공이 만만치 않습니다.

4채널 HD 스위쳐이지만, 2번 입력채널이 HD-SDI / HDMI 이 스위블 되기 때문에

최대 5개까지 입력할 수 있으니까요. 물론 스케일러 내장은 기본입니다.

다만, 이 사이에 있는 VS6가 스케일러가 없어서 좀 아쉽긴 하지만,

외장형자막을 사용하는 경우에는 VS6가 또 많은 일을 하죠^^

삼형제가 다 개성있고, 똑똑한 것 같습니다. 더군다나 Made in KOREA 니까요^^

어찌되었던, 이번에도 작업이 만만치 않습니다.

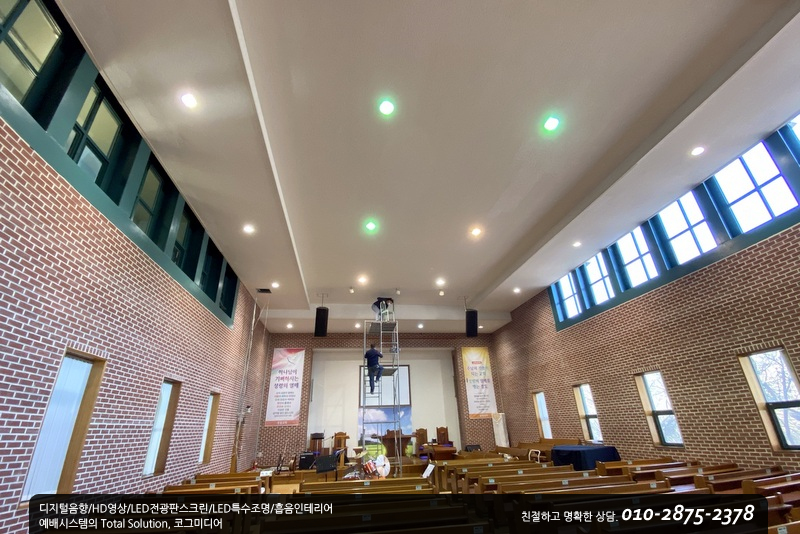

높은 천고에, 가운데 부분은 접근이 쉽지만은 않네요.

하지만 케이블 배선작업부터 묵묵히 진행됩니다.

다행이 날씨는 너무 너무 좋네요. 덥지도 않고, 전주의 하늘을 만끽할 수 있었던 시간이었습니다.

맛집을 찾아 다니는 재미도 솔솔하고요^^

아침에 산책을 다녔던 한옥마을이나 전동성당, 아중호수도 참 따뜻한 기억이네요.

미세먼지가 좀 있긴 했지만... 4일간의 작업이 힘들지만은 않았네요^^

카메라 4대의 케이블배선과, 여유로 설치된 스페어 HD-SDI 케이블.

강대상 노트북용 HD-SDI 컨버터. 그리고 조명 배선작업까지...

조명은 처음 교회와 컨펌했던데로 진행이 되었는데요,

교회측에서 수정작업을 요청하셔도 1주일 후 다시 1박2일동안 재작업을 진행하였습니다.

물론, 교회에서 추가되는 작업비용을 지불해 주셨고요,

장로님들께서 신경을 많이 써 주셔서 잘 마무리 되었습니다.

사실, 코그가 많은 경험으로 제안서를 드리고,

때로는 수정없이 컨펌이 나서 작업이 진행되지만,

교회에서 불편하실 수도 있고, 코그가 그 교회의 상황을 다 아는 것이 아니기 때문에

간혹 이런 일들이 있기도 합니다.

하지만, 땀 흘리는 것은 한번이고, 사용하시는 것은 최소 10년 이상이실텐데,

우리의 방식대로만 작업을 할 수는 없죠.

오히려 코그는 교회의 상황에 따라, 교회의 방식대로 작업을 진행해야 하죠.

물론, 교회의 공간의 제약 때문에 최선은 아니지만, 차선의 방법을 도출해 냈습니다.

LED 전광판스크린은 서비스 문제가 발생되는 것을 고려하셔서 전주에 있는 팀으로

먼저 결정이 났습니다.

물론, 코그에서 설치하는 LED 전광판스크린도 좋은 제품이고, 서비스가 거의 발생되지 않지만,

교회의 상황에 따라 적절히 설치가 된 것 같습니다.

사실, LED 전광판 팀이 결정나고, 코그에 문의가 온 것도 맞고요^^

그래도 믿고 공사를 맡겨주셔서 최선을 다해 설치하였습니다.

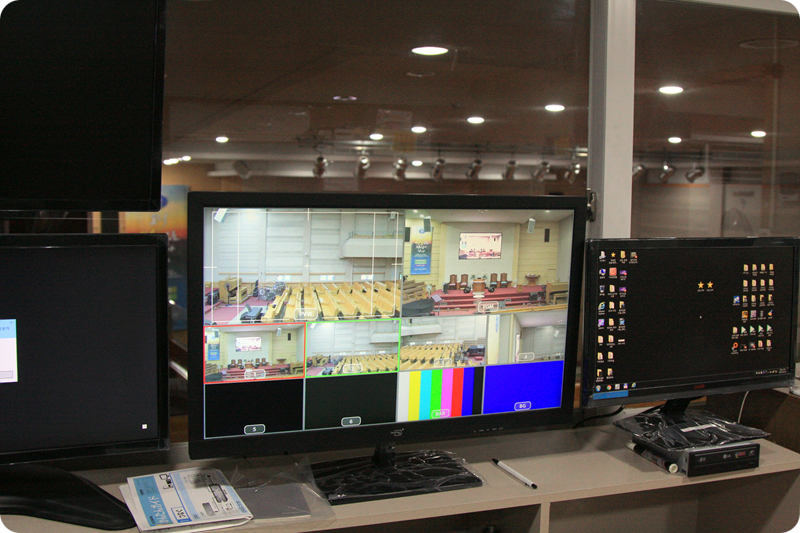

방송실에 있는 기존의 영상장비들과 조명 장비들을 철거하고, 새롭게 배선을 진행합니다.

코그는 케이블들이 바닥에서 정리하는 것을 별로 좋아하지 않습니다.

먼지가 많이 달라붙고, 발에 밟혀서요.

그래서, 창틀에 새롭게 덕트를 설치하고, 케이블을 정리하였습니다.

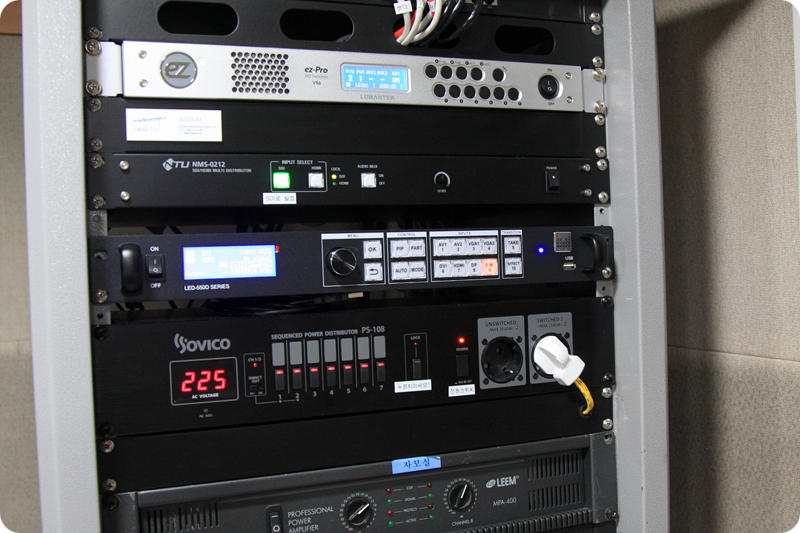

조명케이블도 조심스럽게 배선을 했고요, 순차전원기를 통하여 모든 전원을 제어하였습니다.

그리고 총 7곳의 중계케이블도 배선하였는데요, 외부로 노출되는 부분이 있어서,

옥외용 UTP 케이블을 사용하였습니다.

TV 이동설치나 여러가지 일들이 순조롭게 진행되었고,

테스트 역시 한번에 모든 일들이 잘 마무리되었습니다.

조명도 잘 되네요.

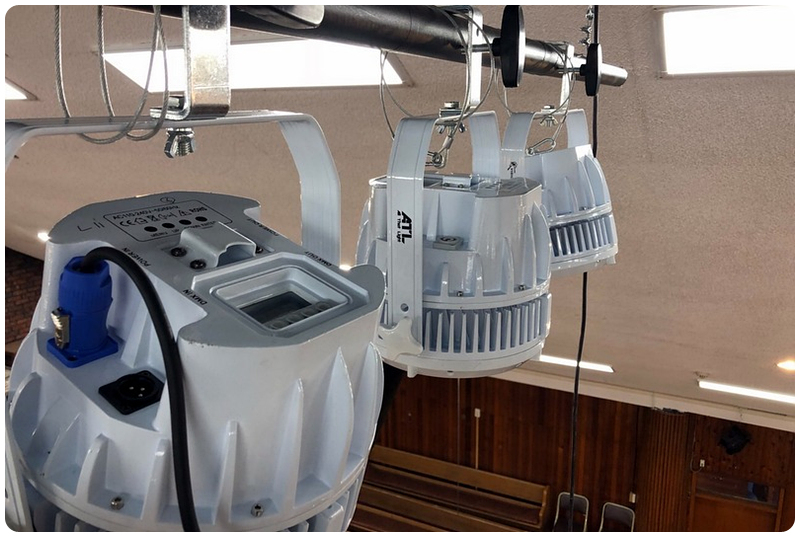

기존에 밝지 않던 할로겐조명 대신, 밝고 깨끗한 LED 특수조명이 설치되니

카메라의 화질이 더욱 살아납니다.

LED 전광판스크린은 프로젝터와 달리 스크린에서 빛이 나오는 구조죠.

그래서 때로는 강대상에 서 계신 목사님의 얼굴이 어둡게 나옵니다.

그래서 더더욱 LED 조명이 필요하죠.

할로겐조명은 때로는 얼굴이 더 붉게 나와서 좀 불편할 수가 있는데요,

카메라는 사물을 찍는 장치가 아니라, 빛을 찍는 장치이기 때문에

조명에 더욱 민감할 수 밖에 없습니다.

특히 빛의 양도 넉넉해야 하지만, 목사님께서 눈 부시지 않도록 적절한 위치에 설치되는 것도

매우 중요한 부분입니다.

HD 영상시스템과 LED 전광판스크린을 고민하신다면, LED 조명도 함께 고민하셔야 하시고요,

이 모든 솔루션을 코그에서는 한번에 직접 정리해 드립니다.

코그의 4명의 팀원들이 각기 자신이 맡은 파트에서 최선을 다하고 있으니까요^^

예배시스템에 해결되지 않는 부분들... 코그에서 그 해결책을 찾으실 수도 있습니다.

물론, 코그에서 모든 문제를 해결할 수 있는 것은 아니지만,

2006년부터 시작되었던 코그커뮤니티 사역의 경험과 기술로 좋은 해결책을 제안해 드리겠습니다^^

자꾸 말이 옆으로 새네요^^

LED 전광판팀도 모든 작업이 마무리되고 토요일에 시운전을 하셨네요.

코그에서는 스케일러에 보낼 HD-SDI 시그널 2개를 준비 해 드렸고요,

모든 작업이 순적히 잘 마무리 되었습니다.

요즘, 저는 건축에 관한 궁금증이 많이 생겼습니다.

특히 이탈리아나 스페인...과 같은 종교적인 건축물에 대한 궁금증이 많아

여러 책들을 살펴보고 있는데요, 좋은 시기에 전주에 가서 여러 곳을 살펴보게 된 것도 참 좋은 일이네요^^

특히 전동성당은 많은 생각을 일으켜 주네요.

코그가 전동성당은 안되겠지만, 전동스크린은... 아... 아닙니다. 이제 졸린가 봅니다.

코그는 예배시스템을 제안, 설치하는 일을 하고요,

궁극적으로는 예배를 세워가는 많은 엔지니어들, 예배사역자들을 응원하는 팀입니다.

오늘도 묵묵히 자신의 자리에서 예배를 돕는 많은 하나님의 사람들을 응원합니다.

늘 예배 가운데 승리하시고, 감사와 기쁨이 넘치시길 기도합니다.

*곧 좋은 프로그램으로 코그커뮤니티 사역으로 만나 뵐께요^^

오랜만에 컴퓨터 앞에 앉습니다. 간혹 포스팅 언제 올려주시냐는 문의에...

곧 올리겠다고 했는데, 벌써 시간이 이렇게 갔네요.

그동안 많은 변화가 있었죠. 봄이 언제였던가 싶었는데, 오늘 낮 날씨가 27도... 내일은 30도라고 하네요.

모두들 더위... 준비 잘 하셔야 할 것 같습니다.

코그도 더 더워지기 전에 할 수 있는 일들은 잘 마무리해야 할 것 같습니다.

무더운 여름날의 천정 안은 한증막이니까요^^

봄이 되기 전, 2월에 진행되었던 HD 영상시스템과 LED 전광판 스크린 설치기입니다.

영상시스템은 Full-HD로 변환된지 그리 오래 되지는 않았죠.

기존 SD 영상시스템에서 HD 영상시스템으로 교체하는 사례들이 많이 있는데요,

HD 영상시스템은 아날로그 SD 영상시스템과는 달리 많은 특성들이 있습니다.

특히 해상도의 차이가 있죠.

교회에 설치되는 영상시스템은 전문적인 HD 영상 장비와 TV나 프로젝터와 같은 일반적인 HD 장비와 함께 사용이 됩니다.

특히 케이블의 길이나 특성을 많이 타는 HDMI 케이블로의 설치보다는 안정적인 HD-SDI 케이블의 설치, 컨버터 등이 사용이 되고요, 이 때 해상도의 변화에 따른 호환성 여부와 영상 프레임의 차이가 발생되는 레이턴시에 주의해야 합니다.

최근, 코그에서는 재미난 일들이 있었는데요, 전등을 ON/OFF 할 때, HDMI 케이블의 신호가 죽는 경우가 있었습니다.

물론 노트북의 종류에 따라 결과들도 차이가 있었는데요, 어쨋던 같은 전기를 전혀 사용하지 않는 전등의 변화에 HDMI 시그널도

함께 춤을 추네요. 그만큼 HDMI 케이블은 짧게, 그리고 가정용으로 계발되었기 때문에 전문적인 방송이 필요한 곳에는 최대한

자제 하는 게 예배를 돕는 방법입니다^^

간혹, 이런 설명을 드려도 왜 많은 비용이 드는 HD-SDI만 고집하냐고 핀잔을 주시는 경우도 더러 있지만, 안정적으로 예배를 돕는 영상시스템을 구축하려면 안정적인 설계로부터 시작되어야겠죠.

이러한 설계는 교회의 상황에 따라 모두 차이가 있습니다.

이번에 설치한 교회에서는 총 4대의 카메라를 사용하시기 원하셨고요,

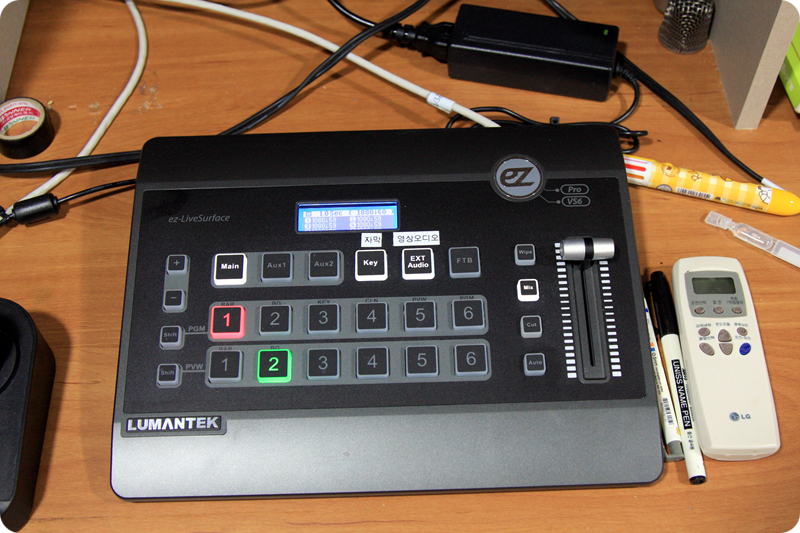

6채널 HD 스위쳐인, LUMANTEK 루먼텍 VS6가 설치되었습니다.

이 녀석은 6번 입력채널에 KEY/FILL을 동시에 받죠. 그래서 자막기를 사용할 때 1개의 채널로 운용할 수 있다는 장점이 있습니다. 대부분의 스위쳐는 KEY 신호와 FILL 신호를 따로 받기 때문에 2개 채널을 사용해야 하죠.

하지만, 이 녀석도 단점은 있습니다.

PC의 HDMI 입력을 바로 받을 수 없기 때문에 HDMI to HD-SDI 컨버터가 사용되어야 하죠.

코그에서는 보통 PC를 5번, 자막기를 6번으로 설치합니다.

4대의 카메라가 1, 2, 3, 4번 채널, PC 5번, 자막기 6번으로 연결되었네요.

카메라는 PUR 카메라로 설치가 되었습니다.

PTZ 일체형 카메라이고요, 카메라의 위치와 줌을 기억하는 PRESET 기능을 통하여 최대 255개의 위치를 숫자 버튼만으로 조작하실 수 있습니다.

예전의 아날로그 PTZ와는 개념이 좀 다릅니다^^

특히 SONY 모듈이 장착되어 있어서, 색감이나 화질이 좋습니다.

물론 5배 이상의 가격차이가 나는 녀석들에 비하면 부족한 면이 있지만,

비슷한 가격대의 녀석들과는 확실히 차이가 있습니다.

자막기는 스위쳐와 같은 회사의 LUMANTEK UB2를 설치했습니다.

비용도 저렴하지만, 페이지 안에 동영상을 입력할 수 있다는 장점이 있고요,

사용하기 쉬운 인터페이스를 제공하죠.

스위쳐의 SURFACE에서 KEY 버튼으로 자막을 띄우고, 뺄 수 있다는 장점도 있습니다.

전체적인 시스템을 설치하면서, 역시 케이블 배선이 가장 어렵죠.

이전에는 모든 케이블들이 본당 인테리어 외부에 노출되어 있었고요, 엄청난 케이블 고정클립과 나사로 설치되어 있었습니다. 제거하는데도 엄청난 시간이 걸렸네요.

코그에서는 천정과 벽체인테리어 안쪽면을 통하여 모든 케이블들이 전혀 노출되지 않도록 최선을 다해 정리하였습니다.

이러한 작업에는 많은 수고도 있어야 하지만, 여러 장비와 공구들이 필요하죠.

하지만 더 깔끔하고, 안정적인 설치를 위해 늘 고민하는 부분들입니다.

LED 전광판스크린은 P3.0mm 173inch로 설치가 되었습니다.

16:9 비율을 맞추기 위해 프레임 단위가 아닌, 모듈 단위로 계산되어서 설치가 되었고요,

전체의 모듈을 안정적으로 고정해 줄 알루미늄 프로파일로 특수 제작된 프레임으로 설치가 되었습니다.

뒤틀림이나 변화가 없는 아주 튼튼한 프레임이죠. 또한, 아주 깔끔한 디자인을 제공합니다.

코그미디어에서는 LED 전광판스크린 때문에 강대상 전면 인테리어가 추가적으로 필요할 경우, 흡음 처리를 권해 드리고 있습니다. 특히 강대상 전면의 흡음효과는 강대상 마이크의 더욱 자연스러운 수음에 효과를 주죠.

피드백(하울링)을 줄이는 것은 기본적인 것이고요.

몇일 전, 예전에 코그에서 시공했던 교회에 A/S 요청이 와서 방문했습니다.

그 곳은 250석 정도되는 공연장 같은 분위기의 예배실인데요, 흡음이 되지 않는 인테리어 마감 때문에 잔향과 피드백이 심한 곳입니다.

지난 주에 콘서트가 있었다는데요, 좀 어려움이 있었다고 하시네요.

스피커의 와이어와 스피커의 상태 등을 다시 체크 해 드렸고요, 다시 튜닝을 해서 조금 더 좋은 소리를 찾아 드렸습니다.

하지만 울림이 많은 공간이어서, 아쉬움이 있는 공간입니다.

어떤 분들은 전기음향(믹서나 EQ, 아웃보드들, 마이크)을 통해서 소리를 컨트롤할 수 있다고 하시는데요,

소리는 물리적인 현상에 따라 반응하기 때문에 공간을 절대 무시할 수 없습니다.

더 좋은 소리를 원하신다면 충분한 공간음향에 대한 고민을 하셔야 하죠.

어쨋던, 강대상 전문 흡음을 위해 흡음충진재를 넣고, 석고보드나 합판 마감없이 목모보드를 부착했습니다.

목모보드는 마감재로, 인테리어적으로 전혀 나쁘지 않은 자재죠.

나무를 나물처럼 얇게 벗겨서 고온에서 압착해서 만들고요, 아이보리 컬러로 제작이 되기 때문에 보기에도 괜찮습니다^^

무엇보다도 소리가 투과될수 있는 좋은 자재료.

흡음재라고 생각하시기 보다는, 투과재로 이해하시면 더 정확하실 것 같네요.

기존에 프로젝터는 REAR 방식으로 사용하셨습니다.

예배실 뒷편에 공간을 만들고, 거울을 이용하여 화면이 비치는 플라스틱과 같은 스크린에 투사하죠.

프로젝터가 예배실에서 보이지 않는다는 장점이 있고요,

강대상 뒤에 공간이 있어야 한다는 단점이 있습니다.

밝기는 일반 MATT WHITE보다 밝은 편이지만, 핫스팟에 의한 밝기 차이는 많이 나는 편입니다.

예전에 사용되었던 프로젝션TV와 동일한 방식이죠.

이제 1,300cd/㎡ 의 밝기를 제공하는 LED 전광판스크린으로 설치되었기 때문에 완전 밝고 선명한 화면을 시청하실 수 있습니다. 또한, 뒷 공간을 창고로 사용하실 수 있는 점은 보너스이고요,

흡음처리 뿐만 아니라 인테리어적으로 깔끔하게 정리된 것은 미처 생각지 못했던 13월의 월급과 같죠^^

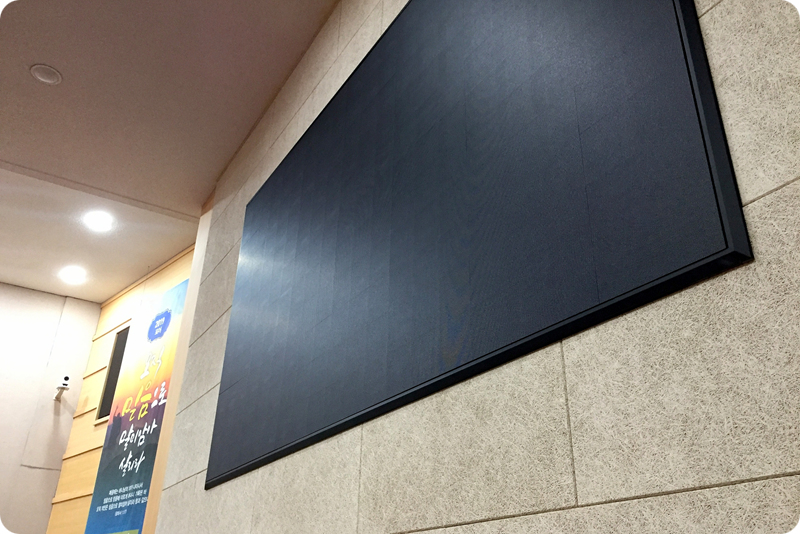

LED 전광판 프레임이 벽체에 매입되었기 때문에 아주 수려한 디자인을 제공합니다.

특히 코그에서 설치하는 프레임은 두께가 170mm에 불과하며,

프레임이 마그네틱으로 부착되기 때문에 사후 서비스를 위한 공간이나, 체인으로 설치될 필요가 전혀 없죠.

벽체에 바로 부착이 되며, 마그네틱에 나사산이 있기 때문에 세밀한 깊이조절이 가능하기 때문에

더욱 높은 평활도를 제공합니다.

이러한 모든 작업을 코그미디어에서 직접 시공하기 때문에 더더욱 깔끔한 마감이 이뤄지죠.

물론, 인테리어는 같이 작업을 하시는 장로님 팀에서 진행해 주시고요,

코그는 함께 움직이면서 깔끔한 마무리를 제공해 드립니다.

사실, 이러한 작업이 많은 시간이 걸리고, 손도 많이 가죠.

3일이면 될 작업이 6일 걸렸으니까요.

하지만, 설치는 한번이고, 사용은 최소 10년 이상이기 때문에 결코 그냥 넘어갈 수 없습니다.

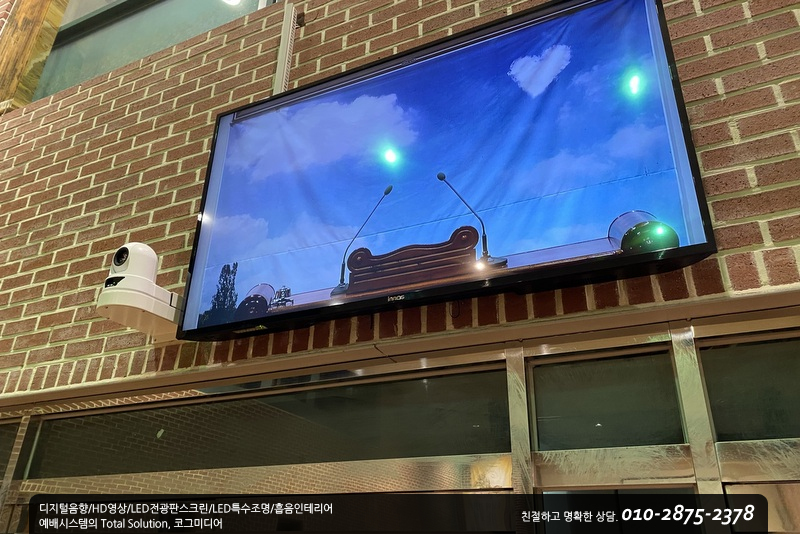

본당의 예배실황 중계는 총 7군데 설치되었습니다.

SW1600 스위칭허브와 100HDC 장치로 송출되고요, CAT5E 케이블로 운용이 되죠.

방송실에서 스위칭허브의 점등을 통해 시그널이 정상적으로 전송되는 지 확인할 수 있습니다.

이러한 카메라와 자막기, PC의 입력, 중계시스템을 위해 방송실에서는 여러 장비들이 유기적으로 설치되었고요,

케이블이나 커넥터, 설치방법 등은 코그의 특기답게 교과서적으로 설치되었습니다.

운용은 쉽고, 효과는 극대화, 비용은 합리적인 게 바로 코그의 모토죠.

코그에서 많은 날, 교회에 들어가서 작업을 했지만 모든 일들이 잘 마무리되고,

좋은 결과물이 나오니까 코그도 힘이 납니다.

그동안 화질이 낮은 SD 영상시스템이나 흐릿한 프로젝터로 불편함이 있는 곳에,

언제나 코그가 달려가겠습니다.

늘 예배 가운데 기쁨과 승리가 넘치시길 코그도 기도합니다.

그리고, 늘 방송실에서 수고하시는 모든 방송 사역자분들... 응원합니다^^

안녕하세요, 코그입니다^^ 오랜만에 포스팅을 남깁니다.

지난 추웠던 날에 설치했던 LED 전광판스크린에 대한 포스팅입니다.

요즘은 LED 전광판스크린을 많이 설치합니다.

예전에 비해 많이 저렴해 진 부분도 있지만, 기존에 사용하시던 프로젝터와 스크린보다 더욱 또렷하고, 밝은 화면을 제공하기 때문이죠.

사실, LED 전광판스크린을 설치하면, 젊은 청년들보다 오히려 장로님들과 권사님들께서 더욱 좋아하시는 것 같습니다.

카메라 영상 뿐만 아니라, 찬송가 가사나 성경말씀들이 더욱 잘 보여서 예배 드리시기가 편하다고 하시네요.

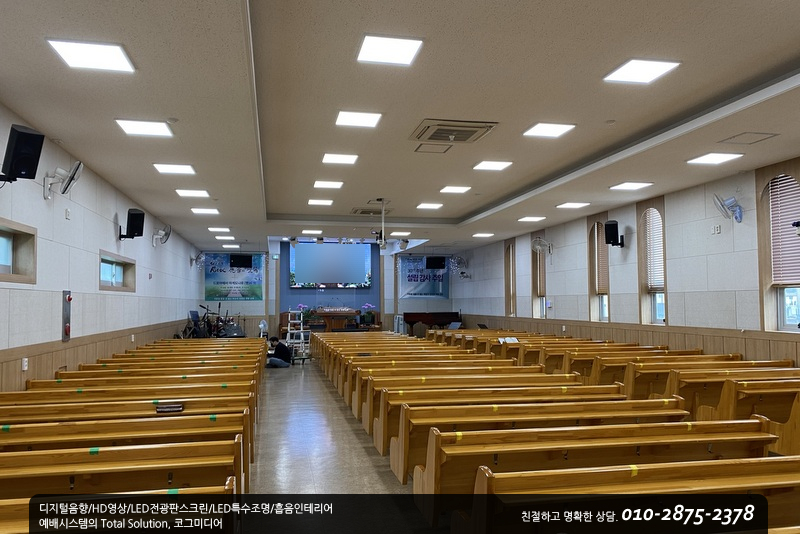

이번 프로젝트에서는 HD 영상시스템과 LED 전광판스크린이 설치되었고요,

LED 특수조명까지 설치되었습니다.

그리고, DSP 장치를 통한 음향시스템 개선작업 까지 진행이 되었습니다.

LED 전광판스크린은 어떤 모듈과 어떻게 설치되는가가 매우 중요하죠.

코그에서는 이러한 LED 전광판을 직접 설치하기 때문에 더욱 꼼꼼한 설치와

더욱 빠른 유지보수가 진행되고 있습니다.

'코그'하면, 또 유지보수 전문이잖아요^^

LED 전광판 설치 중 가장 중요한 부분이 바로 '프레임'이죠.

LED 전광판의 많은 패널들... 무게도 상당한데요, 충분히 무게를 바티면서도,

높은 평활도를 유지하는 게 프레임의 가장 큰 포인트죠.

그리고, 수려한 디자인까지 곁들여진다면, 더욱 적합합니다.

코그의 LED 전광판스크린은 이러한 모든 요소들... 견고함과 평활도, 디자인을 모두 갖춘 프레임으로 제작이 됩니다.

일단, 알루미늄 프로파일로 제작이 되었고요, 특수 제작된 부속들로 프로파일을 잡아줍니다.

그리고, 벽체에 튼튼하게 고정하는 작업이 진행이 되죠.

이번 프로젝트에 설치된 LED 전광판은 P2.5mm 153inch 제품이기 때문에

스크린의 사이즈는 3,360*1,920mm입니다. 물론 16:9에 아주 근접한 사이즈죠.

코그에서는 전광판의 패널(여러개의 모듈로 구성된) 조합 뿐만 아니라, 모듈의 조합이 가능하기 때문에

16:9 비율에 더욱 근접한 사이즈로 제작이 됩니다.

그래서 더욱 다양한 사이즈로 제작이 가능하고요, 더욱 와이드한 스크린도 충분히 설치가 가능합니다.

LED 모듈은 특별히 제작된 최고급 모듈을 사용하기 때문에 안정성이 더욱 높죠.

이미 많은 교회에 코그에서 직접 설치해서 그 안정성을 인정 받았고요, 더욱 빠른 서비스를 제공함으로

예배에 불편함이 없도록 최선을 다하고 있습니다.

이 알루미늄 프레임은 특히 알루미늄프레임에 베젤(날개)이 붙어 있습니다.

상하좌우, 약 50mm 정도의 베젤이 더욱 수려한 디자인을 제공하기 때문에

벽체에 부착할 수도 있고요, 인테리어 작업과 함께 매입으로 설치할 수도 있습니다.

특히, 인테리어작업까지 코그를 통해서 진행하실 수 있기 때문에

여러 상황에 더욱 깔끔하게 설치가 되죠.

또한, 이러한 인테리어 작업이 함께 진행되는 경우에는 음향을 위한 강대상 뒷편 흡음작업까지

진행될 수 있습니다. 음향적으로도 더욱 높은 퀄리티를 제공할 수 있습니다.

코그는 여러 예배시스템들이 유기적으로 조화될 수 있도록

음향과 영상, 조명, LED 전광판과 인테리어 작업까지 함께 컨설팅, 설치작업을 진행하고 있죠.

어쩌면, 이것이 코그의 가장 큰 장점 중 하나입니다. 각 파트의 전문 디렉터가 함께 일을 진행하기 때문이죠.

전광판 프레임이 설치되면, 케이블 배선작업과 패널부착 작업이 진행이 되죠.

패널을 부착하는 팀이 앗시바 위에서 꼼꼼히 작업을 하는동안,

밑에서는 패널과 모듈을 꼼꼼히 검수하고, 필요한 케이블들을 바로 부착할 수 있도록 작업합니다.

LED 전광판스크린은 프로젝터의 스크린처럼, 하나의 판으로 이루어진 게 아니라

여러 모듈로 만들어진 많은 패널들을 연결하는 방식이기 때문에 평활도가 더욱 중요하죠.

평활도는 서로의 모듈과 패널들이 마치 하나의 판처럼 붙는 겁니다.

특히 흰색에서 이러한 평활도가 많이 표가 나기 때문에,

모듈을 부착할 때는 흰색 배경으로 부착을 하고 있습니다.

LED 전광판 패널 뒷편에 있는 마그네틱 장치는 나사산으로 제작되었기 때문에

미세한 높낮이를 조절해서 더욱 완벽한 평활도를 맞추고 있습니다.

P2.5mm 패널의 경우, 480*480mm의 프레임에 총 8개의 마그네틱 부속으로 단단히 체결이 되죠.

P3.0mm는 576*576mm의 프레임으로 구성이 되고요, 사이즈에 따라 더욱 작은 모듈 단위의 프레임으로 제작이 되기도 합니다.

LED 스크린은 LED TV에 비해 3-4배 더욱 밝은 화면을 제공하기 때문에

교회처럼 큰 화면이 필요한 공간에 더욱 적합합니다.

코그는 이러한 작업을 4명의 팀원이 직접 진행하기 때문에 결과물이 우수할 뿐만 아니라,

충분하고, 빠른 서비스가 제공됩니다.

특히 교회에 보관하시도록 서비스부품을 축가적으로 제공해 드리고 있으며,

코그 사무실에도 교회별로 정리하여 보관하고 있습니다.

요즘은 교회 뿐만 아니라, 상업적인 공간에도 LED 전광판스크린이 많이 사용되는데요,

코그에 문의하시면, 더욱 빠르고 정확한 설계와 견적이 가능합니다.

대구 뿐만 아니라, 전국적으로 컨설팅 및 설계, 견적, 설치 및 서비스가 가능합니다.

어떤 상황에서도 미디어의 틀에 갇히지 않도록 늘 끊임없이 연구하고, 성실히 설치하고 있습니다.

지금 한웅재목사님의 CCM CAMP를 듣고 있는데 좋은씨앗의 찬양이 나오네요.

쉼 이라는 찬양인데요, 저도 이제 제목처럼 쉬러 가야겠네요.

내일은 HD 영상시스템과 조명이야기를 나눠보겠습니다^^

좋은 밤 되세요~
