교회에도 현수막이 필요한 경우들이 많이 있습니다.

이러한 현수막은 시각적으로 높은 곳에 설치되어야 하는 경우들이 많은데요,

구미에 있는 교회에 3개의 전동 현수막 바텐을 설치하고 왔습니다.

​

​

좌측에는 6m 전동 바텐,

우측에는 2.6m 전동 바텐 2개가 설치되었습니다.

​

천정이 매우 놓은 구조이고요, 특히 우측에 설치하는 곳에는 천정 안에

작업할 수 있는 공간으로 접근이 안되는 구조네요.

​

​

결국 우측 2개는 매입 방식이 아닌, 노출방식으로 변경하여 설치 해 드렸고요,

좌측 6m 바텐은 천정 안에 모터와 드럼을 설치해서

본당 안에서 최대한 장비가 노출되지 않도록 설치하였습니다.

​

천정이 높고, 바닥에 PT아시바를 놓기 어려운 구조여서

작업 환경을 만드는 데 시간이 많이 걸렸네요.

​

다행히 교회에 여분의 원형파이프가 있어서

PT아시바에 다리를 연장하여 높이를 조절하였습니다.

안전이 제일 중요하니까요.

​

교회 관리집사님께서 많은 도움을 주셔서

이틀 동안 작업을 마무리할 수 있었네요.

​

​

전동 바텐은 스위치를 통해 현수막 바텐이 내려오고 올라가는 시스템인데요

현수막 거치시, 안전하고 빠르게 작업을 하실 수 있습니다.

​

물론 비용적인 부분은 발생되지만

안전과 작업을 고려하신다면 좋은 선택이 될 수 있겠죠.

​

작업에 도움을 주신 관리집사님께

다시 한번 감사를 드리고요,

현수막 바텐도 코그에 문의주시면 친절히 안내 해 드리겠습니다.

​

오늘도 멋진 하루 되세요^^

​

안녕하세요. LED 전광판스크린과 예배시스템을 전문적으로 설치하는

코그시스템입니다.

​

이번 포스팅은 대구 영남교회 LED 전광판스크린과

LED 특수조명 설치, HD 비디오 스위쳐 교체 등의 내용입니다.

​

​

대구 영남교회는 기존에 사용하던 10,000안시 프로젝터를 탈거하고,

172inch LED 전광판스크린을 설치하였습니다.

기존에 사용하던 프로젝터의 램프 수명도 다 되었고,

화면에 보이는 내용이 잘 보이지 않았고요,

10,000안시 프로젝터는 팬 소음도 있는 편이죠.

​

​

전체적인 예배실 공간도 많이 커지만,

천고가 매우 높은 현장이고요,

LED 전광판스크린은 강대상 뒷편에 많이 높지 않은 상황이지만

LED 특수조명을 설치하기에는 매우 높은 상황이었습니다.

PT 앗시바 3단을 쌓아서 작업을 해야 했네요.

​

​

LED 전광판스크린은 P2.5mm 제품으로 설치가 되었고요,

7,680Hz High Ultra Refresh Rate를 제공하는 최상위급 모듈로

구성되었습니다.

​

또한, 충격과 방습, 공기 중 산화에 대한 내구성이 더욱 높은

G.O.B 패키징까지 마무리된, 가장 안정적인 제품이죠.

​

G.O.B는 Glue-On-Board의 약자로서,

S.M.D 모듈 위에 특수 실리콘을 도포하는 마감 방식입니다.

모듈 자체의 제품은 동일하지만

완성된 S.M.D 위에 충격과 방습, 공기 중 산화에 대한 내구성을 높이기 위해

특수 실리콘을 도포한 제품인 거죠.

​

​

당연히 7,680Hz Refresh Rate를 제공하기 때문에

색감도 더 자연스럽습니다.

3,840Hz에 비해 주사율이 2배 더 높으니까요.

​

전체적인 스크린의 사이즈는 3,840 * 2,080mm이고요,

해상도는 1,536 * 832pixel입니다.

​

매우 선명하고 밝은 화면을 제공하죠.

​

​

코그시스템에서 설치하는 LED 전광판스크린은

1,200cd/㎥(칸델라, 1㎥ 안에 밝기를 제공하는 촛불의 갯수)를 제공합니다.

물론 100% 사용하지 않기 때문에 밝기는 낮지만

더욱 긴 내구성을 갖기도 하죠.

​

일반적인 LED TV 의 밝기는 300cd/㎥입니다.

프로젝터는 스크린과 상황에 따라 다르지만 훨씬 더 낮기 때문에

조명을 사용하는 공간에서 사용하시기에는 어려움이 많죠.

​

​

코그시스템은 값싼 LED 전광판스크린을 공급하는 업체가 아니라

교회에서도 최고 사양의 LED 전광판스크린을 합리적인 가격으로

공급하기 위해 최선을 다하고 있습니다.

그래서 코그시스템에서 직접 LED 전광판스크린을 설치하고,

A/S도 직접 제공 하고 있습니다.

더욱 빠른 처리가 가능한 것도 이러한 이유 때문이겠죠.

​

그동안 설치한 많은 교회들에, 필요한 A/S 조치를 잘 대처하고 있고요,

발빠른 조치로 만족하시는 서비스를 제공하고 있습니다.

​

​

​

LED 전광판스크린은 스스로 빛을 내는 발광체입니다.

따라서 특히 강대상의 목사님 얼굴이 어둡게 나오죠.

​

그래서 LED 특수조명이 필요한데요,

강대상에는 180W LED 3기와

아랫강대상에 180W LED 2기를 설치하였습니다.

​

​

천고가 높은 편이었지만, 별도의 바텐없이

천정 안에서 케이블 작업을 해서 천정면에 LED 조명을 설치하였습니다.

팬이 없는 Fanless 타입이고요,

180W이기 때문에 충분한 밝기를 제공합니다.

​

방송실에는 그동안 사용하던 HD 스위쳐가 부팅이 안되거나,

화면이 변하는 등의 문제가 있어

LUMANTEK VS4 스위쳐로 교체 설치 해 드렸고요,

전체적인 시스템을 테스트하고 안정적으로 운용이 되도록

마무리 하였습니다.

​

​

그 동안 영상시스템을 사용하시면서 불편하신 부분들이 많으셨는데요,

LED 전광판스크린을 비롯해 스위쳐와 조명까지 설치가 되어서

훨씬 좋은 결과들이 나오게 되었네요.

​

​

코그시스템은 LED 전광판스크린을 설치하는 업체 뿐만 아니라,

예배시스템의 전체적인 시스템을 설계, 설치하는 팀입니다.

예배시스템에 궁금하시거나 어려운 점이 있으시면

코그시스템에 연락주시면 친절히 안내 해 드리겠습니다.

​

감사합니다.

늘 기쁜 일들만 가득하셨으면 좋겠습니다^^

​

​

안녕하세요. 코그시스템입니다.

예전에 LED 전광판스크린을 코그에서 설치했던 칠곡 영신교회에

메인스피커를 교체하였습니다.

​

​

EAW MK5326i 제품으로 설치를 하였고요,

앰프는 POWERSOFT DUECANALI1604로 설치가 되었습니다.

​

POWERSOFT의 CANALI 씨리즈는 DSP에서 볼륨값을 조절할 수 있지만

앰프의 왼쪽 그릴을 당기면.. 앰프 볼륨노브가 있습니다.

이번 프로젝터에서는 랜케이블을 연결해서,

측정용마이크로 좌우 스피커의 레벨을 정확하게 세팅하였습니다.

​

​

기존에 사용하던 스피커를 떼어내고

플라잉 포인트를 새로 잡았습니다.

스피커를 가로로 설치하기 위해 앞 포인트는 더욱 넓어 졌네요.

​

예배실 바닥에서 정확한 위치를 잡고, 레이저제벨기로 천정에 위치를 확인,

타공 작업을 진행하였습니다.

스피커의 좌우 높낮이도 레이저레벨기로 정확하게 잡았고요.

​

​

스피커를 설치하는 것은 몇가지 중요한 포인트가 있습니다.

1. 공간에 적합한 스피커인지,
2. 적절한 지향각을 갖는지.
3. 플라잉 할 수 있는 환경이 적합한지
4. 그리고, 충분한 앰프인지 등이 결정되어야 겠죠.

​

​

특히 강대상 쪽은 천고가 높지만

예배실 전체적인 천고는 다소 낮은 편이어서

낮은 천고까지 메인스피커를 낮추는 데 집중을 하였습니다.

그리고 넓은 가로사이즈를 위해 가로 지향각이 120' 되는 MK5326i 제품으로

선정하고, 설치하였습니다.

​

​

특히 스피커를 가로로 달기 위해 고음 드라이버를 90' 회전해서 설치했습니다.

앞쪽 그릴을 풀면 정사각형의 고음 드라이버를 회전할 수 있습니다.

​

​

케이블은 충분한 굵기를 제공하기 위해 CANARE 2S11F를 사용하였는데요,

앰프가 무대 옆, 벽체 안에 숨어 있네요.

기존의 앰프를 탈거하고, 새로 넣는 데 어려움이 많았습니다.

스테이지박스 때문에 시간이 정말 많이 걸렸네요.

​

그래도 설치를 잘 마무리하였고요,

​

​

강대상 모니터스피커도 요청하셔서 dbTechnologies LVX P5 제품을 설치 해 드렸습니다.

강대상 윗쪽, 조명 있는 부분에 설치를 하였는데요,

특별히 흰색으로 설치가 되어서 더욱 깔끔하네요.

​

​

메인스피커도 흰색으로 설치가 되어,

전체적인 인테리어 분위기가 밝은 영신교회에 더욱 도움이 된 것 같습니다.

​

​

전체적인 설치작업을 마무리하고, 청소하고,

측정용 마이크로 공간에 따른 룸 튜닝을 하였고요,

간단한 세팅 교육까지 마무리하였네요.

​

​

​

목사님께서 말씀하시기 편하시다고 좋다고 하셔서

코그도 참 좋습니다^^

​

모든 작업이 끝나고

지하 예배실도 조금 손을 봐 드렸습니다.

컬럼어레이 스피커를 사용하시고 계셨는데요,

위취를 옮기고, 사용하지 못하던 모니터스피커도 사용하실 수 있도록

커넥터를 설치 해 드렸고요,

이 곳에도 룸튜닝을 같이 진행 해 드렸습니다.

​

​

견적에는 없던 내용들이지만

본당 작업이 끝나고 같이 진행해 드렸는데요,

울림이 많은 공간이지만

이제 더 좋은 사운드가 나오네요.

​

​

장로님께서 소리가 더 좋아져서 감사하다고 하시니.

저희도 감사합니다.

​

음향은 세밀한 차이가 많은 결과들을 낳습니다.

스피커의 선정이나 위치, 각도, 앰프, 케이블, 튜닝 등

모든 작업들이 공간이나 환경에 적합한 선택과 결과가 될 수 있도록

많은 신경을 써야 하는 부분이죠.

​

특히 개개인의 느낌들도 편차가 심한 편이기 때문에

더더욱 중요한 부분들입니다.

​

코그시스템은 이러한 예배시스템적은 부분들에 더욱 적합한

선택과 좋은 결과물들을 위해 계속 노력하고 있습니다.

예배시스템에 어려운 부분들이나 고민들이 있으시면

코그시스템에 연락주시면 친절히 안내 해 드리곘습니다.

​

봄 날씨가 아직은 조금 차다가 덥다가 하네요.

강원도에는 눈이 왔다는데...

일교차에 건강 조심하고 늘 기쁜 일들만 가득하길 소원합니다.

​

감사합니다.

​

​

​

3,520 * 1,920mm

1,408 * 768pixel

7,680Hz Refresh Rate

G.O.B 모듈(Glue-On-board)

J005-2312-2000

LED 전광판스크린 설치 전, 우측 프로젝터와 스크린으로 사용하셨고요,

가운데 부분에 십자가가 있었습니다.

​

LED 전광판스크린은 가운데에 설치가 되고.

기존 십자가는 좌측 성가대석 옆으로 이동하여 설치하기로 결정되었습니다.

가운데에 있던 십자가를 내리고, 기존 십자가의 테두리 틀 높이에 맞추어

프레임작업을 하였고요, LED 전광판스크린 프레임을 하단 2단부터 설치를 시작하였습니다.

​

LED 전광판스크린의 도착이 하루 늦어지는 바람에...

어쩔수 없이 야간작업까지 해서 하루만에 설치를 하였고요,

​

특별히 시그널과 전기케이블이 노출되어야 하는 상황이어서,

기존 십자가 테두리의 돌출된 부분을 파내어 케이블을 매립,

흰색 200mm 평몰딩으로 마감하였습니다.

​

​

특별히 최고급 사양의 7,680Hz Refresh rate 제품이고요,

일반적으로 사용하는 S.M.D 모듈에 특수실리콘 마감처리가 된

G.O.B (Glue-On-Board) packaging 제품입니다.

​

충격이나 공기중 산화문제, 방습 방수 문제 등 최고의 퀄리티를 안정적으로 유지하는데

G.O.B 모듈이 도움이 됩니다. 더욱 높은 내구성과 사용기한을 제공하죠.

​

​

전체적인 작업이 잘 마무리되었네요.

깨끗하게 청소까지 마무리하고

십자가도 옮겨 달아 드렸습니다.

사진으로 찍으니... 십자가를 들고 올라가는 박과장님이

새롭게 보이네요.

​

코그는 코그만의 소명으로

최선을 다해 예배시스템을 설치하겠습니다.

​

LED 전광판 전문기업, 코그시스템.

​

​

문의. 053) 323-1907

사무실 및 전광판 전시장: 경북 칠곡군 동명면 동명사거리 U턴 자리, 2층

​

지난 포스팅에서 본당 케이블 및 커넥터 교체 이야기를 나누었습니다.

이번에는 그 3일 이후. 4일째 이야기입니다.

​

본당의 작업이 마무리되고, 교육관 2개소에 대한 작업이 시작되었습니다.

1곳은 단순 스피커 교체 작업이었고요,

1곳은 본당과 동일하게 모든 케이블과 커넥터 교체 작업이었습니다.

​

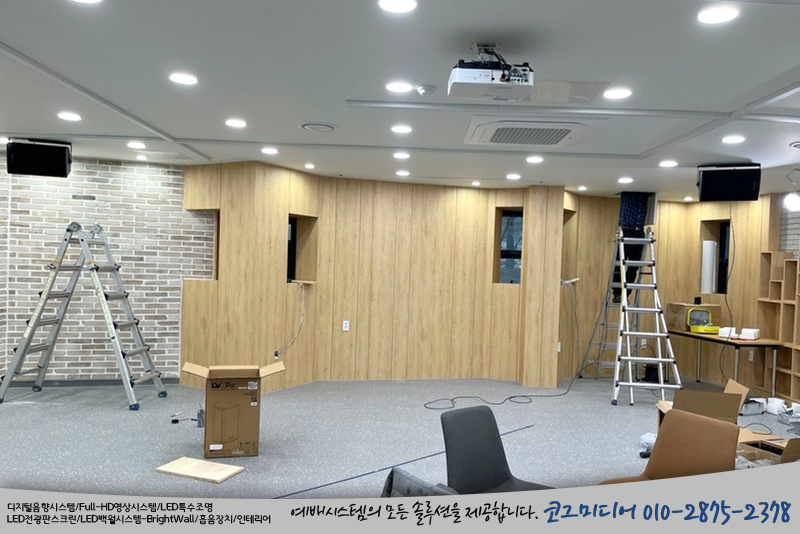

스피커 교체작업이 진행된 곳은 1층 모임 장소입니다.

이 곳에서는 세미나가 주로 이루어 지는 곳이고요,

기존 EV 스피커를 떼어내고 HMH HM205R 스피커를 설치하였습니다.

​

U브라켓으로 천정면에 바로 부착할 수 있는 편의성이 뛰어나네요.

천정색과 같이 WHITE로 설치하였습니다.

다만 아쉬운 점이, U 브라켓의 나사 구멍이 텍스의 M바에 바로 설치할 수 있도록

300mm 이상으로 나 있으면 좋을텐데, 그 점이 좀 아쉽네요.

​

​

스피커가 무겁지 않아, M바에 맞으면 바로 설치할 수 있으니까요.

​

좌우측의 스피커가 간접조명과 함께 너무 이쁘게 자리잡았네요.

​

너무너무 자연스럽습니다.

코그시스템에서는 스피커 설치나 여러 작업시, 목작업을 같이 진행하기 때문에

인테리어적인 퀄리티도 잘 나오는 편이죠.

그 동안 배워둔 목공 스킬이 요즘 빛을 조금씩 발하는 것 같습니다.

​

​

그리고, 2층 청년부 예배실에는 멀티케이블과 스피커 케이블이 새로 배선되었습니다.

방송부스의 앰프랙 뒷편에는 그동안 무수히 자라난 케이블 덕에 랙케이스도 제대로

위치하지 못했었는데요, 이번에 싹,... 정리가 되었습니다.

​

이렇게요. 예쁘게 땋아 놓았습니다.

​

랙케이스를 정리하는 중입니다.

특히 랙케이스 하단에 케이블을 넣는 구멍이 있기 때문에

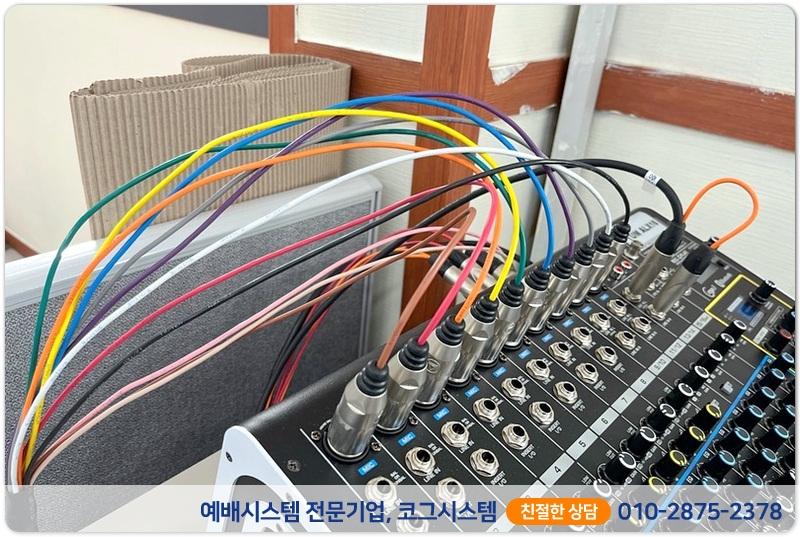

랙케이스 위에 설치된 오디오믹서와의 케이블들은 랙케이스를 조금 뚫어서 정리했습니다.

랙케이스 문을 여는데 전혀 간섭되지 않고요, 멀티케이블 역시 랙케이스 사이드로 정리하였습니다.

​

역시 벨덴의 컬러풀한 색상은 마음은 쏙 듭니다.

​

무대 쪽에는 기존에 사용하시던 커넥터박스에 새로 12채널 멀티케이블을 이식하였고요,

멀티케이블이기 때문에 기존 TS 커넥터는 사용하지 못하도록 연결되어 있는 케이블을 모두 커팅했습니다.

XLR 케이블로 밸런스드로 연결이 되고요, 이제 모든 신디사이저와 기타는 다이렉트박스로

사용하시면 더욱 쾌적한 예배음향 시스템이 되겠군요.

다행히, 청년부실에 남는 다이렉트박스가 많으시네요. 적절한 케이블들을 정리하고

필요한 케이블들은 새로 제작 해 드렸습니다.

​

메인스피커와 모니터스피커의 케이블도 벨덴으로 설치가 되었고요

14AWG 굵기의 5100UP로 설치가 되었습니다.

이 곳은 교육관이어서, 커넥터는 스위치크래프트로 설치하였습니다.

단단함의 대명사죠. 역시 좋은 커넥터입니다.

​

케이블을 바꾸면, 또 다시 앰프의 볼륨값이나 믹서의 게인과 아날로그 EQ를 세팅해야 하죠.

예배 때 잘 사용하실 수 있도록 악기와 마이크 등을 적절히 세팅해 드리거

간단한 설명을 드리고 마무리 하였습니다.

​

​

​

연초에 시작되었던 4일간의 힘든 일정이었지만

교회에서도 만족하시고, 코그도 결과에 만족했던 감사한 현장이네요.

​

아직 교육관 순차전원기의 교체작업이 남아 있긴 하지만

전반적인 보수작업은 잘 마무리 된 것 같습니다.

​

예배시스템에 노이즈나 불편한 점이 있으시면.

언제든 코그에 문을 두드려 주세요.

코그가 문제점을 '콕' 집어 해결해 드리겠습니다.

​

날마다 아름다운 하루가 되셨으면 좋겠고요,

기쁨이 넘치는 나날들 되시길 기도합니다.

​

​

감사합니다.

​
