프레닛LED란? 코그시스템만 설치할 수 있는 LED 전광판 설치 방식

안녕하세요.
교회 음향·영상·LED 전광판·특수조명 시스템을 설계하고 시공하는 **코그시스템(CAUG SYSTEM)**입니다.

LED 전광판을 상담하다 보면 대부분 처음에는 제품의 스펙부터 살펴보게 됩니다.

P2.0, P2.5, P3.0처럼 픽셀피치는 몇 mm인지, 밝기는 어느 정도인지, 리프레시레이트는 얼마인지, 어떤 LED 모듈을 사용하는지 등을 비교하게 됩니다.

물론 이러한 사양도 중요합니다.

하지만 코그시스템이 오랫동안 LED 전광판을 직접 설치하고, 설치가 끝난 이후 A/S까지 진행하면서 더욱 중요하게 생각하게 된 부분이 있습니다.

“좋은 LED 모듈을 어떤 구조에, 어떻게 설치할 것인가?”

같은 LED 모듈을 사용하더라도 전광판을 만드는 구조와 설치 방식에 따라 화면의 평활도, 전체 두께, 무게, 유지보수성 그리고 장기간 사용했을 때의 완성도에는 차이가 생길 수 있기 때문입니다.

코그시스템은 이러한 고민을 바탕으로 기존 LED 전광판의 설치 방식을 개선했습니다.

그 방식이 바로 **프레닛LED(Franit LED)**입니다.

---

프레닛LED, 완성된 모습부터 보겠습니다

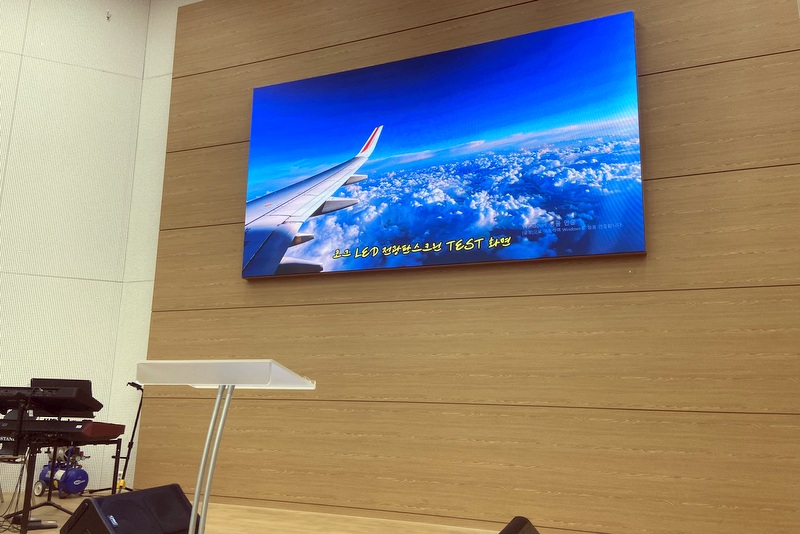

사진 설명: 코그시스템 프레닛LED 실제 설치 사례

사진으로 보면 일반적인 LED 전광판과 크게 다르지 않아 보일 수도 있습니다.

하지만 프레닛LED의 차이는 화면을 켰을 때보다 오히려 LED 전광판 안쪽 구조에서 더 잘 드러납니다.

프레닛LED는 특정 LED 모듈의 제품명이 아닙니다.

P2.5나 P2.0 같은 픽셀피치의 이름도 아닙니다.

LED 전광판 전체를 어떤 구조로 만들고, LED 모듈을 어떻게 설치할 것인가에 대한 코그시스템의 설치 방식입니다.

그리고 이 구조는 코그시스템에서 개발해 적용하고 있는 방식으로, 코그시스템만 프레닛LED 방식으로 설치할 수 있습니다.

---

Frame + Cabinet = Franit

프레닛이라는 이름에는 이 시스템의 특징이 담겨 있습니다.

Frame + Cabinet = Franit

일반적인 실내 LED 전광판은 일정 크기의 다이캐스팅 캐비넷을 여러 개 조립하여 하나의 큰 화면을 만드는 방식이 많이 사용됩니다.

예를 들어 320×160mm LED 모듈 여러 장을 하나의 캐비넷에 장착하고, 다시 여러 개의 캐비넷을 가로와 세로로 연결합니다.

구조를 단순하게 표현하면,

건축 구조물 → 설치 프레임 → 캐비넷 → LED 모듈

형태가 됩니다.

프레닛LED는 여기에서 생각을 조금 바꿨습니다.

여러 개의 작은 캐비넷을 연결하는 대신,

LED 전광판 전체 크기의 프레임 자체를 하나의 큰 캐비넷처럼 제작합니다.

---

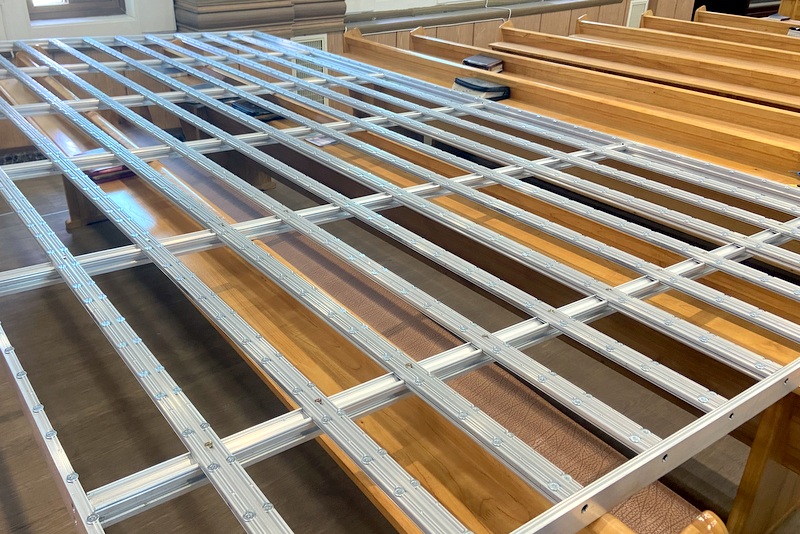

사진 설명: 여러 개의 캐비넷을 연결하지 않고 LED 전광판 전체 크기를 하나의 프레임으로 제작합니다.

이 사진이 프레닛LED를 가장 잘 설명해주는 사진입니다.

작은 캐비넷 여러 개를 이어 붙이는 것이 아니라 전광판 전체가 하나의 기준면을 가지도록 프레임을 제작합니다.

쉽게 표현하면,

“캐비넷을 크게 만든 것”

이라고 이해하셔도 좋습니다.

전체 화면을 하나의 구조로 만들고 그 위에 LED 모듈을 직접 설치하는 방식입니다.

---

왜 캐비넷을 하나로 만들었을까요?

기존 다이캐스팅 캐비넷 방식도 많은 장점을 가지고 있습니다.

규격화되어 있기 때문에 이동과 조립이 편하고, 렌탈이나 이동형 LED 전광판에는 상당히 좋은 방식입니다.

하지만 교회나 강당처럼 한 번 설치한 뒤 오랫동안 사용하는 고정형 LED 전광판에서는 조금 다른 접근이 가능합니다.

여러 개의 캐비넷을 연결하면 캐비넷과 캐비넷이 만나는 접합부가 생깁니다.

각각의 캐비넷은 정밀하게 만들어져 있지만 전광판의 크기가 커질수록 연결되는 부분 역시 많아집니다.

코그시스템은 여기에서 이런 생각을 했습니다.

“작은 캐비넷들을 하나씩 정확하게 맞추는 대신 처음부터 전체 화면을 하나의 기준면으로 만들면 어떨까?”

프레닛LED는 바로 이 질문에서 시작되었습니다.

---

프레임 위에 LED 모듈을 직접 설치합니다

프레닛LED에서는 별도의 다이캐스팅 캐비넷을 거치지 않고 전체 프레임 위에 LED 모듈을 직접 설치합니다.

---

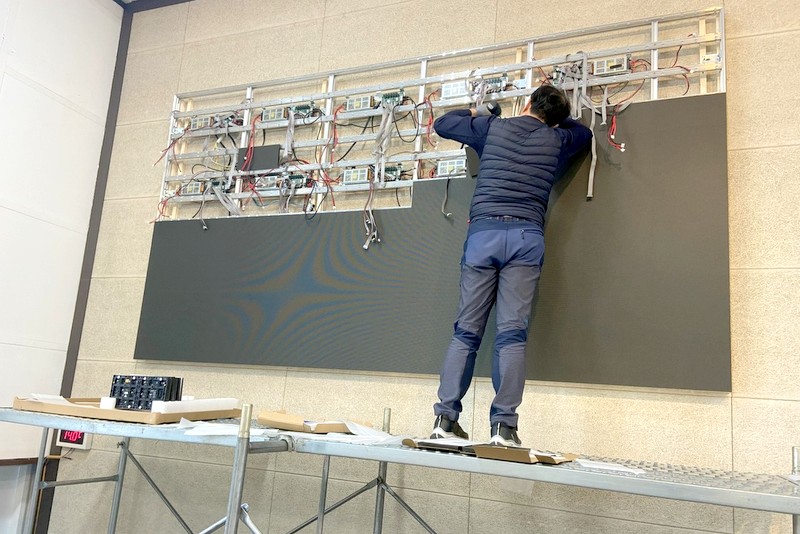

사진 설명: 정밀하게 제작된 프레임 위에 LED 모듈을 하나씩 직접 설치합니다.

LED 전광판은 하나의 거대한 화면처럼 보이지만 실제로는 수십 장에서 수백 장의 작은 LED 모듈이 모여 하나의 영상을 표현합니다.

따라서 각각의 LED 모듈이 얼마나 정확한 위치에 설치되는지가 중요합니다.

모듈의 높이가 조금 다르거나 앞뒤 깊이에 차이가 생기면 화면 전체를 보았을 때 그 차이가 눈에 보일 수 있습니다.

특히 P2.5, P2.0처럼 픽셀피치가 작아질수록 이러한 기계적인 정밀도가 더욱 중요합니다.

---

핀으로 위치를 잡고, 자석으로 밀착합니다

프레닛LED는 단순히 모듈을 자석으로 붙이는 것으로 끝나지 않습니다.

코그시스템에서 사용하는 프레닛LED 구조는 LED 모듈의 위치를 일정하게 유지하기 위한 위치고정핀과 모듈을 프레임에 안정적으로 밀착시키기 위한 다점 마그네틱 구조를 함께 사용합니다.

이 구조를 쉽게 표현하면 이렇습니다.

핀으로 위치를 잡고,
자석으로 밀착합니다.

이 두 가지 역할을 분리하는 것이 중요합니다.

자석만으로 모듈의 위치와 밀착을 모두 해결하려 하기보다 위치를 결정하는 기준을 별도로 만들어 주는 것입니다.

그 결과 처음 설치할 때뿐 아니라 향후 A/S를 위해 LED 모듈을 탈거한 뒤 다시 장착했을 때도 원래 위치를 재현하기에 유리합니다.

LED 전광판은 한 번 설치하고 끝나는 장비가 아닙니다.

5년, 7년, 혹은 그 이상 사용하다 보면 모듈이나 SMPS, 리시빙보드를 점검하기 위해 LED 모듈을 탈거해야 하는 일이 생길 수 있습니다.

그래서 코그시스템은 처음 설치할 때뿐 아니라 A/S를 할 때도 좋은 구조를 중요하게 생각합니다.

---

내부에는 SMPS와 리시빙보드가 설치됩니다

프레닛LED의 뒤쪽을 보면 전광판이 어떻게 동작하는지도 확인할 수 있습니다.

LED 모듈에 전원을 공급하는 SMPS, 영상 데이터를 LED 모듈에 전달하는 리시빙보드, 그리고 전원선과 신호선이 프레임 내부에 배치됩니다.

---

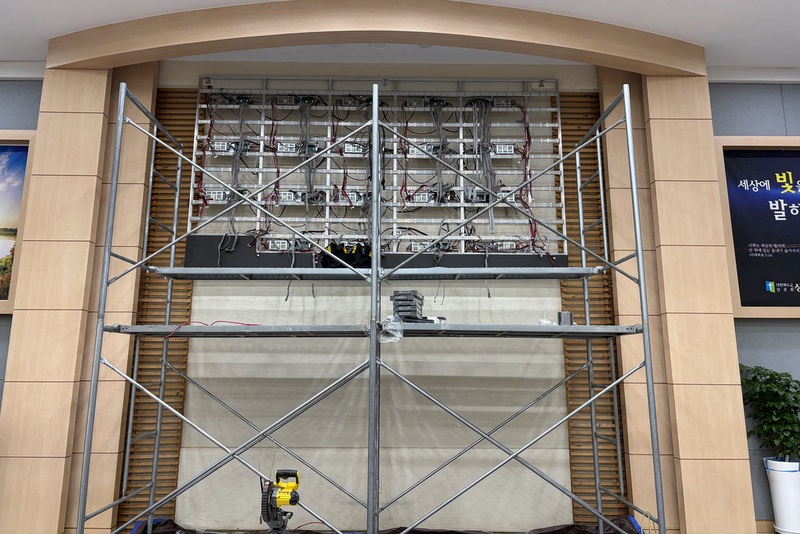

사진 설명: 프레닛LED 후면에 구성된 SMPS, 리시빙보드 및 신호·전원 시스템

이 부분에서도 프레닛LED의 특징이 나타납니다.

별도의 폐쇄된 캐비넷 여러 개가 설치되는 것이 아니라 비교적 개방적인 프레임 구조 안에 전원과 신호 장치를 배치할 수 있습니다.

LED 전광판은 상당한 열이 발생하는 장비입니다.

따라서 단순히 화면 앞쪽의 화질만 볼 것이 아니라 후면에서 발생하는 열이 어떻게 빠져나갈 수 있는지도 중요합니다.

프레닛LED는 이러한 부분까지 고려하여 설계합니다.

---

가볍고 얇은 LED 전광판

프레닛LED의 또 다른 장점은 구조를 단순화할 수 있다는 것입니다.

일반적인 설치에서는 건축 구조물 위에 별도의 프레임을 설치하고 그 위에 다시 캐비넷을 장착합니다.

프레닛LED는 프레임과 캐비넷의 역할을 하나로 통합합니다.

따라서 불필요하게 중복되는 구조를 줄일 수 있고, 전체 무게와 설치 두께를 줄이는 데 유리합니다.

교회 강대상에 설치되는 LED 전광판에서는 이 차이가 생각보다 중요합니다.

LED 전광판이 지나치게 앞으로 돌출되면 기존 인테리어와 어울리지 않을 수 있고, 오래된 건물이나 가벽에 설치할 경우에는 전체 하중 역시 고려해야 합니다.

---

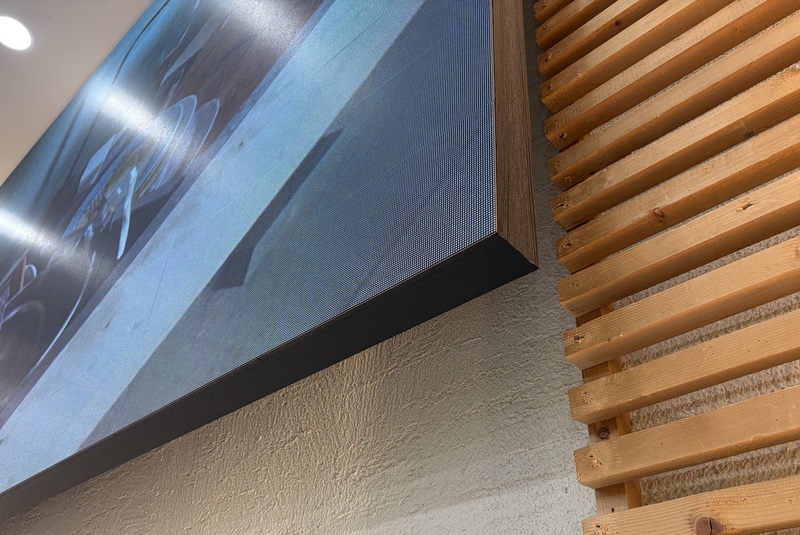

사진 설명: 캐비넷 구조를 줄여 측면에서도 슬림하게 설치되는 프레닛LED

코그시스템은 단순히 전광판을 벽에 붙이는 것을 목표로 하지 않습니다.

설치가 끝났을 때 LED 전광판이 기존 강대상과 자연스럽게 어우러져 처음부터 그 공간을 위해 만들어진 화면처럼 보이는 것을 중요하게 생각합니다.

---

320×160mm 모듈 단위로 공간에 맞춰 설계합니다

프레닛LED가 현장에서 유리한 또 하나의 이유는 화면 크기를 보다 자유롭게 구성할 수 있다는 점입니다.

일반적인 다이캐스팅 방식에서는 캐비넷 크기의 영향을 많이 받습니다.

반면 프레닛LED는 320×160mm LED 모듈 단위를 기준으로 전체 화면 크기를 설계할 수 있습니다.

이 차이는 교회에서 상당히 유용합니다.

교회 강대상에는 이미 십자가, 스피커, 조명, 인테리어 구조물 등이 설치되어 있는 경우가 많습니다.

전광판 때문에 기존 강대상을 모두 바꾸기보다는 현재 공간에 가장 적절한 크기의 화면을 만드는 것이 더 합리적인 경우가 많습니다.

프레닛LED는 이러한 공간에 맞춰 가로와 세로 크기를 결정하면서 가능한 범위에서 16:9에 가까운 화면 비율을 구성할 수 있습니다.

코그시스템에서는 이런 방향을 중요하게 생각합니다.

공간을 전광판에 맞추는 것이 아니라
전광판을 공간에 맞춥니다.

---

프레닛LED는 단순한 LED 제품명이 아닙니다

여기까지 설명하면 프레닛LED가 일반적인 LED 제품의 이름과 조금 다르다는 것을 이해하실 수 있을 것입니다.

프레닛LED는 특정 제조사의 LED 모듈 이름이 아닙니다.

LED 모듈의 픽셀피치를 의미하는 명칭도 아닙니다.

코그시스템이 LED 전광판을 직접 설치하고 유지관리하면서 기존 설치 방식을 개선해 만든 LED 전광판의 구조와 시공 방식입니다.

전체 크기로 제작되는 프레임,

모듈의 위치를 결정하는 구조,

다점 마그네틱 밀착,

SMPS와 리시빙보드의 배치,

전원 및 신호 배선,

그리고 전체 화면의 평활도 조정까지.

이 모든 과정이 합쳐져 하나의 프레닛LED가 완성됩니다.

그래서 단순히 같은 LED 모듈을 사용한다고 해서 프레닛LED가 되는 것은 아닙니다.

프레임 설계부터 제작과 설치까지 프레닛 방식으로 진행되어야 합니다.

그리고 이 방식은 코그시스템만 설치할 수 있는 LED 전광판 설치 방식입니다.

---

LED 전광판은 앞면만 봐서는 알기 어렵습니다

전광판 설치가 완료되고 영상을 띄우면 대부분의 LED 전광판은 비슷해 보일 수 있습니다.

하지만 모듈 하나를 탈거해 안쪽을 보면 차이가 보입니다.

프레임은 어떻게 만들어졌는지,

LED 모듈은 무엇을 기준으로 정렬되는지,

SMPS와 리시빙보드는 어떻게 배치되어 있는지,

신호선과 전원선은 어떻게 정리되어 있는지,

나중에 고장이 발생했을 때 수리가 가능한 구조인지.

코그시스템은 이러한 보이지 않는 부분까지 LED 전광판의 품질이라고 생각합니다.

---

사진 설명: 전체 프레임의 정밀도와 모듈 배열이 하나의 완성된 화면을 만듭니다.

좋은 LED 전광판은 좋은 LED 모듈만 사용한다고 완성되지 않습니다.

모듈을 받쳐주는 구조,

모듈이 설치되는 정확한 위치,

전원과 신호의 구성,

방열,

그리고 향후 A/S까지 모두 함께 고려해야 합니다.

결국

화면을 만드는 것은 LED 모듈이지만,
완성도를 만드는 것은 설치 방식입니다.

이것이 코그시스템이 프레닛LED를 만든 이유입니다.

---

설치 이후의 A/S까지 생각합니다

코그시스템은 LED 전광판을 설치한 이후에도 직접 A/S를 진행하고 있습니다.

실제로 5년, 7년 이상 사용한 LED 전광판 현장을 다시 방문해 LED 모듈이나 SMPS, 리시빙보드를 교체하는 일도 계속하고 있습니다.

이러한 A/S 경험은 새로운 전광판을 설계할 때도 중요한 자료가 됩니다.

처음 설치할 때만 편한 구조가 아니라,

몇 년이 지난 뒤에도 모듈을 탈거하고 부품을 점검하며 다시 정상적으로 사용할 수 있는 구조인지를 고려하게 됩니다.

프레닛LED 역시 이런 경험 속에서 계속 발전하고 있습니다.

---

코그시스템은 LED만 설치하지 않습니다

코그시스템은 LED 전광판만을 설치하는 회사가 아닙니다.

교회의 음향, 영상, LED 전광판, 특수조명 그리고 공간의 물리적인 음향까지 예배시스템 전반을 함께 설계하고 시공합니다.

그래서 LED 전광판을 설치할 때도 화면 크기만 결정하지 않습니다.

카메라로 촬영했을 때 LED 화면이 어떻게 보이는지,

강대상 조명과 LED 밝기의 밸런스는 적절한지,

영상 스위처와 컴퓨터의 출력 해상도는 적절한지,

스피커의 위치와 간섭하지 않는지,

기존 강대상 인테리어와 화면 비율이 잘 어울리는지까지 함께 살펴봅니다.

LED 전광판 하나가 아니라 예배공간 전체를 하나의 시스템으로 보는 것.

이것이 코그시스템이 추구하는 방식입니다.

---

코그시스템 프레닛LED

LED 전광판은 한 번 설치하면 오랫동안 사용하는 장비입니다.

그래서 가격이나 LED 모듈의 스펙만큼이나

어떤 구조로 설치되는가,
누가 설치하는가,
그리고 몇 년 뒤에도 누가 관리해 줄 수 있는가

를 함께 살펴보셨으면 합니다.

코그시스템의 프레닛LED는 기존 LED 전광판을 설치하면서 경험한 여러 가지 문제를 개선하기 위한 고민에서 시작했습니다.

작은 캐비넷 여러 개를 조립하는 대신 전체 화면을 하나의 프레임으로 만들고,

LED 모듈의 위치를 정확하게 잡고,

프레임에 안정적으로 밀착시키며,

공간에 맞춰 화면 크기를 설계하고,

설치 이후의 A/S까지 고려하는 방식.

그것이 **프레닛LED(Franit LED)**입니다.
