EDISTEC ED-S3000N *5EA
VS10의 멀티뷰는 맵핑을 통해 상황에 맞추어 세팅하실 수 있습니다. USB 를 통해 업데이트 하실 수 있습니다.
이미 반도체 수급문제로 생산에 어려움이 있던 시기였지만 적절한 타이밍에 수급이 되어서 잘 설치가 되었습니다.
그리고, #UB2 #자막기 와 새로 설치된 2대의 삼성 TV와 기존 TV 3곳 등 모두7곳의 중계가 같이 설치가 되었습니다.
삼성이나 LG TV는 대형 TV의 경우 해외에서 생산되기 때문에 발주 후 공급받는데 까지 2-3주 정도 걸리는데요,
모든 공사가 끝난 후에 배송이 되어서, 추가적으로 설치 작업을 진행하였습니다.
LED 전광판스크린보다 늦어졌다는.,,,,
천정 안에 사람이 들어갈 수 없는 구조였기 때문에 BT앗시바를 통해 배선 작업을 진행하였고요,
특히 성가대석 모니터 TV는 드럼부스 위에 있었기 때문에 드럼 부스 위에 구조목을 설치하고,
드럼부스 안쪽에 지지대를 설치한 후에 TV를 교체할 수 있었습니다.
드럼부스 위의 성가대 모니터 TV. 구조목으로 드럼부스 천정의 상하부에 보강조치를 하였습니다.
많은 손들이 가는 작업이었지만, 덥지 않고, 춥지 않던 가을에 진행되었던 프로젝트였기 때문에
날씨가 많은 역활을 했던 것 같네요.
덥고, 추울 때는 작업의 진행이 더딜 수 밖에 없고요, 안전사고에 더 유의해야 하는 상황이죠.
요즘, 설치작업 하기 딱 좋은 시기인 것 같습니다. 날씨 할인을 해 드려야 할 거 같네요^^
그래도 전체적인 배선작업이 마무리되면, 모든 시스템을 체결하고 유기적으로 작동하도록 세팅하는
과정들이 필요합니다.
예전 아날로그 방식의 SD 영상시스템에 비하여 HD 영상시스템은 호환성 문제나 HDCP와 HDMI 케이블의
상호 반응이 다르게 나타나는 경우가 많기 때문에 더욱 어려운 작업이 될 수 있습니다.
하지만 코그미디어에서는 이러한 많은 변수에 대한 충분한 경험과 노하우를 가지고 있기 때문에
적절한 설치와 운용이 가능합니다.
10채널 스위쳐인 LUMANTEK VS10은 총 8개의 HD-SDI와 2개의 HDMI 입력을 가집니다.
그래서 10채널 VS10인 거죠.
동생으로는 서페이서를 따로 사용하는 VS8과 VS6, 올인원 제품인 VS4 등이 있습니다.
상황에 맞는 제품을 선택하실 수 있습니다.
총 8개의 HD-SDI 입력에, 5개의 카메라와 2개의 KEY/FILL 자막기 입력이 사용되고요,
PC 입력은 HDMI을 통하여 바로 사용하실 수 있습니다.
적절한 입력포트죠.
HD-SDI 단자는 HDMI 단자에 비해 더욱 안정적이고, 호환성 높게 사용하실 수 있습니다.
방송용 규격이어서, 다양한 환경에 더욱 정확한 시그널이기도 하고요.
물론, 4K를 구현하시려면 HDMI 환경으로 돌아갈 수 밖에 없지만,
교회와 같은 환경에서는 Full-HD로 구성을 많이 하시기 때문에 가능하시면 HD-SDI 구성을 권해 드리고 있습니다.
특히 VS10은 HD-SDI, HDMI 등의 PGM 출력(HD-SDI *2, HDMI *1) 뿐만 아니라, HDMI 단자의 #Multi-view 를 제공하고요,
추가적인 #AUX출력 도 4개나 지원합니다.
다양한 환경에서 충분히 사용하실 수 있도록 잘 설계되었습니다.
액정이 있어서 현재 상황을 파악하는데 도움이 되고요, 멀티뷰 모니터에 8개의 입력소스를 표시할 수 밖에 없다는 것은
좀 아쉽긴 합니다. 하지만 아쉬운 곳도 있겠지만, 아쉽지 않은 곳도 있을 것 같긴 합니다만.
멀티뷰를 2개 포트로 제공하는 것도 좀 거추장스럽긴 하네요. 8채널 보다 더 많은 입력을 지원하기 때문에
벌어지는 약간의 아쉬움입니다. 물론, 맵핑을 통하여 모든 소스의 위치나 라벨링 등을 지원합니다.
장점이 많은 녀석이죠.
본체에 버튼이 달려있는 제품의 특성상 케이블이 모두 책상위에 배치가 됩니다.
그래서 VS10에 설치된 조명컨틀러 밑에 작은 선반을 만들어서, 케이블이 접히지 않고 자연스럽게 배치되도록
조치해 드렸습니다.

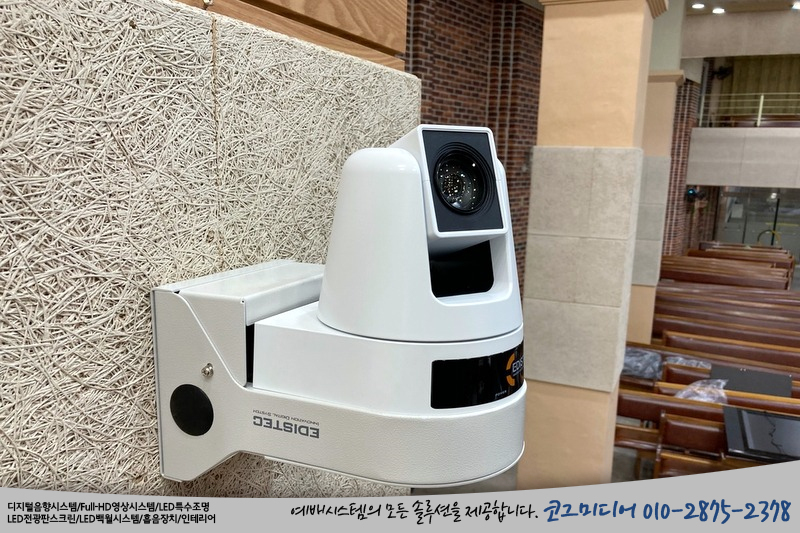

카메라는 총 5대가 설치되었고요, 교회와 협의하여 적절한 위치에 설치했습니다.
EDISTEC의 신형카메라라서 기존 카메라보다 조금 더 화사한 느낌이 나네요.
LED 전광판스크린의 강렬함이 조금 무뎌지는 듯한 장점이 돋보입니다.
카메라컨트롤러는 같은 회사의 #EPC9000 제품으로 설치가 되었고요, PTZ 카메라의 장점인 #프리셋기능 을 충분히
사용하실 수 있습니다. 더군다나 6개의 프리셋은 원버튼으로 운용이 가능한 장점이 있습니다.

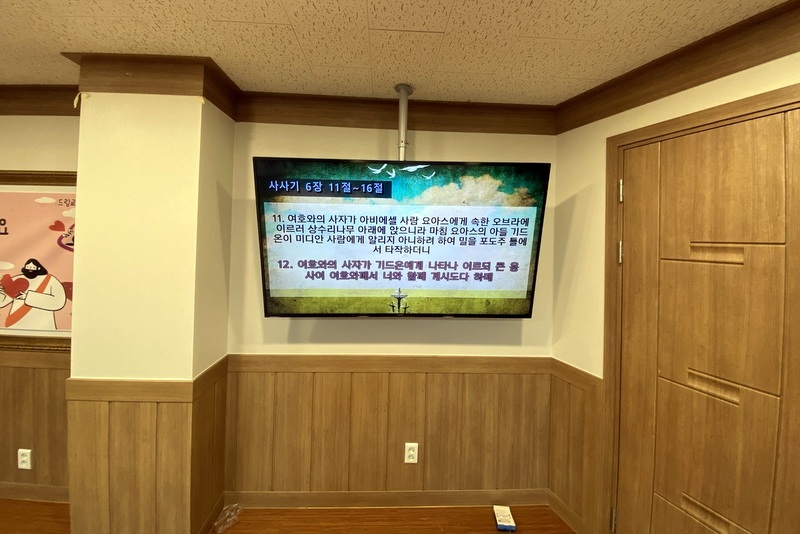

강대상 모니터 TV, 성가대석 모니터 TV, 기둥 뒤에 붙은 소형 TV, 자모실 TV, 교육관의 2곳, 추후 추가된 1곳 까지
총 7대의 TV에서 예배실황과 동일한 화면과 사운드를 제공받을 수 있습니다.
UTP 케이블로 중계 배선이 모두 새롭게 진행되었고요, 100HDCR 리시버로 HDMI 신호로 컨버팅 됩니다.
이러한 중계 시스템은 스위칭 허브로 추가적인 중계가 가능하다는 장점이 있고요,
특히 RF 방식에 비해 추후 유지보수가 더 쉬운 장점이 있습니다. 물론, 가끔 RJ-45가 문제가 되어서
A/S를 다녀야 하지만, SDI 분배기나 모듈레이터 방식에 비해 잇점이 많이 있습니다.
케이블 배선이야, 작업할 때 땀 한번 더 흘리는 되는 것이고요,
중요한 것은 교회에서 쉽고 안정적으로 영상시스템을 사용하는 것이지요.

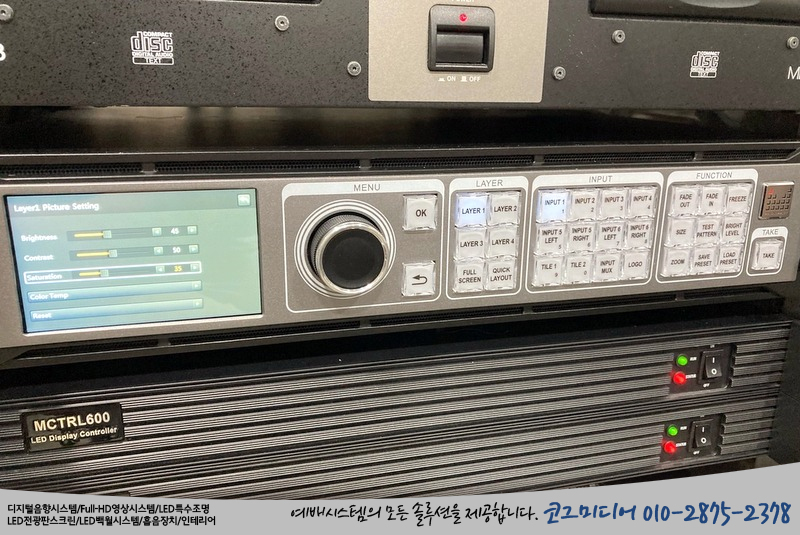

일반적으로 Full-HD 이내의 해상도의 경우 DS-550 제품이 사용됩니다.
전체적인 마감작업을 위해 코그미디어와 함께 해 주시는 목수장로님과 같이 뼈대와 마감 작업을 진행하였고요,
마감은 앞에서 보셨을 때는 NO EDGE 방식으로, 옆에서 보셨을 때는 프레임 하단까지 검은 색 몰딩으로 마감하였습니다.
LED 전광판스크린은 유지보수가 필요한 장비입니다.
특히 이번 스크린은 가로 32개, 세로 18개의 160*160mm 모듈로 설치가 되었고요,
총 576개의 정사각형 모듈로 설치가 되었습니다.
물론, 가로 세로 3개씩 총 9개의 모듈이 1개의 프레임에 장착이 되고요,
가로로 2개가 남는 모듈은 특수 제작된 프레임에 붙어서 설치가 됩니다.
따라서 가로 세로의 사이즈를 결정할 때, 480 * 480mm의 단위로만 설계가 되는 것이 아니라,
160*160mm의 단위로 설계가 됩니다. 그래서 더욱 16:9 비율에 가까운 화면을 만들어 낼 수 있죠.
코그미디어에서는 이러한 작업들을 직접 설치하고 있기 때문에 더욱 빠르고 정확한 서비스를 제공할 수 있으며,
특히 KC마크 인증을 받은 최고급 모듈로 설치되기 때문에 안정성과 서비스를 모두 확보할 수 있습니다.
KC마크는 안전·보건·환경·품질 등 분야별 인증마크를 국가적으로 단일화한 인증마크입니다.
KC마크는 기존 분야별 인증을 국가에서 단일화한 인증마크입니다. 코그미디어는 KC마크를 인증받은 모듈로 시공합니다.
코그미디어가 예배시스템 전문팀인 이유가 바로, 이것이죠.
음향시스템 뿐만 아니라 HD 영상시스템, LED 전광판스크린과 LED 특수조명, 뿐만 아니라 LED 백월 현수막시스템까지
모두 직접 설계, 설치, 서비스를 제공하고 있습니다.
코그미디어의 폭넓은 기술력은 더욱 적절한 예배시스템 환경을 만들어가고 있습니다.

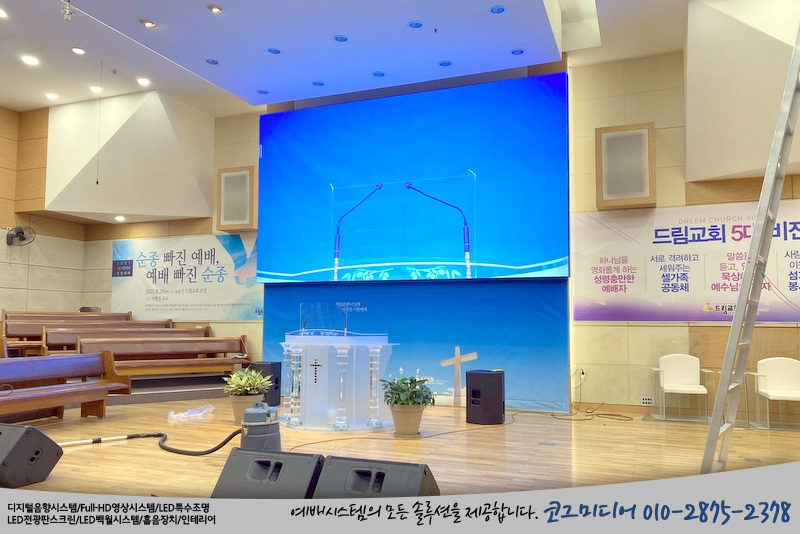

LED 전광판스크린의 전체적인 색상과 이미지가 좋은 결과물을 만들어 내고 있네요.
특히 LED 전광판스크린은 프로젝터와 스크린과 달리 자체적으로 빛을 내는 장치이기 때문에
목사님 강대상이 어둡게 나옵니다. 백라이트 같은 역활을 하는 거죠.

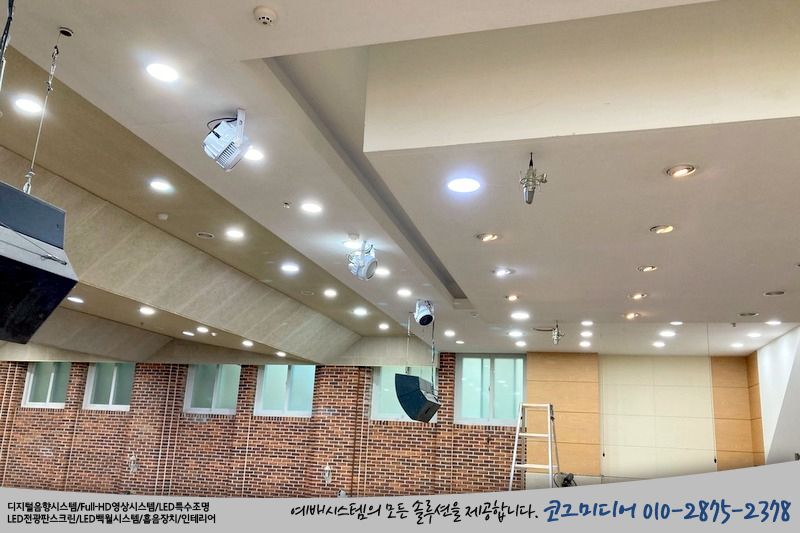

그래서 강대상을 비추는 #LED조명 도 같이 설치를 해 드렸습니다.
강대상을 비추는 3대의 조명을 설치하였고요, 컨트롤러도 같이 설치해 드렸습니다.
코그미디어는 HD 영상시스템과 LED 전광판스크린 등 예배시스템에 필요한 모든 솔루션을 제공하고 있습니다.
언제나 코그미디어의 문을 두드리시면, 좋은 결과물을 만나실 수 있습니다.
