오랜만에 #포항 에 다녀왔습니다.

물론, 한창 추울 때 다녀왔습니다.

​

덕분에 신선하고 맛있는 회도 한사리... 했네요^^

​

날이 좋아서... 바다로 가야할 것만 같던 추운 날.

노오란 예쁜 교회에 작업을 진행하였습니다.

​

이번 프로젝트는 #LED전광판 을 설치하는 작업이었습니다.

이틀동안 진행이 되었고요, 사전 미팅 1회, 계약 1회, 설치 2회, 점검 1회. 총 5회 다녀왔네요.

포항도 대구에서 1시간 남짓이면 가기 때문에 어렵지 않습니다.

​

포항에 #예배시스템 이 필요하신 곳이면... 어디든 달려갑니다.

​

처음 미팅은 월요일에 가졌습니다.

사실, 코그미디어는 교회 전문팀이다 보니... 월요일이 제일.. 여유롭습니다.

그래서 월요일 미팅은 크게 부담도 없고요.

기존에 사용하시던 #액자형스크린 에 #P2.5mm #130inch 와 P2.5mm #144inch 를 검정색 테이프로 마킹했습니다.

​

​

그리고 144inch로 결정하셨는데요, 설치하고 나니 144inch가 더더욱 적합한 모델인 것 같네요.

코그미디어에서는 LED 전광판스크린을 프레임 단위로 설치하는 것 뿐만 아니라, 모듈 단위로도 설치가 가능하기 때문에

교회의 상황에 맞추어 더욱 적절한 사이즈로 설치할 수 있습니다.

P2.5mm 130inch나 P2.5mm 144inch 모두 변형된 형태의 프레임으로 설치가 가능합니다.

​

스크린의 영상은 수정하였습니다.

​

P2.5mm144inch 제품은 3,200 * 1,760mm 사이즈이고요,

1,280 * 704pixel을 제공합니다.

그리고, #테두리 #엣지 가 없기 때문에 더더욱 깔끔하게 설치가 됩니다.

​

벽체에서 두께가 150~160mm 정도이기 때문에 벽체에 노출하여 설치하여도 큰 부담감이 없고요,

인테리어와 함께 매입하여 설치할 수도 있습니다.

이러한 경우, 더욱 깔끔한 매입형 디스플레이로 설치가 가능하죠.

​

이번 현장은 샌드위치 판넬에 석고마감 벽체여서 #12T합판 을 먼저 부착하고, 그 위에 #LED전광판스크린 을 설치하였습니다.

특히 서비스를 위한 후면공간이 필요치 않기 때문에 벽체에 단단히 고정할 수 있으며,

이러한 합판 부착을 통하여 더욱 안정적으로 설치할 수 있습니다.

​

탈거된 #스크린 은 이제 좀 쉬어야겠네요.

​

​

모든 작업이 마무리되고, 테스트 화면을 송출하였습니다.

화면이 자연스럽고 깨끗하게 잘 나오네요.

​

코그미디어는 최고의 LED 전광판 제품을 직접 설치하고 있습니다.

그래서 서비스도 직접 제공할 수 있죠.

지속적인 서비스를 받으시려면, 서비스를 진행할 수 있는 팀이어야 합니다.

시공은 직접하지 않아도 다른 팀과 작업할 수 있지만, 서비스는 직접 해야 하니까요.

​

교회가 상당히 긴 편이었지만 LED 전광판스크린의 화면은 모든 분들이 불편하지 않고 시원하게 시청하실 수 있도록

좋은 화면을 제공해 줍니다.

​

LED 전광판스크린이 필요하실 때는... 코그미디어의 문을 두드려 보세요.

최고의 결과물을 만들기 위해 최선의 노력을 다하겠습니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

여담입니다만, 요즘은 발열있으면 안됩니다. 장로님의 작품이네요. 입장하실 수 있습니다.

안녕하세요. 코그미디어입니다.

오늘 날씨가 다시 좀 추워졌네요. 낮 최고기온이 9도이니...

그래도 이제는 봄이 왔다는 기대감이 우리에게 있으니 기분좋은 기온입니다.

특히 환절기에 건강 조심하세요^^ 코로나도 빨리 bye 해야겠죠.

​

오늘은 #ATEMminipro 이야기를 좀 해보려고 합니다.

요즘 핫한 아이템이기도 한데요, 이 녀석이 만능이라고 생각하시는 분들이 많으신 것 같아서...

약간 살펴 보려고 합니다.

​

​

코그에서는 이 녀석을 만난지 그리 오래 되지는 않았습니다.

왜냐하면... 이 녀석을 교회 영상시스템에 사용을 하는 게 맞을지, 그렇지 않을지 고민이었고요...

우연한 기회에 재고를 확보하게 되어서... 테스트도 해 보고, 살펴보았습니다.

그리고 그 중에 1대는 납품도 하였습니다.

​

일단 #ATEM 에 대해 몇가지 소소한 특징이 있습니다.

​

1. 일단 덩치가 큰 녀석은 아닙니다. 왠지 교회 방송실 책상에 올리기에는 좀 작은 사이즈이긴 하죠.

제 손바닥 보다 조금 크니까요.

하지만 덩치가 작다고 무시할 수는 없죠. 작은 고추가 매운 법이니까.

저는 덩치를 보고 판단하지는 않습니다. 제게 좋은 덩치는 오히려... 손에 잘 잡히고, 몸을 너무 많이

움직이지 않아도 되는 수준인 거죠.

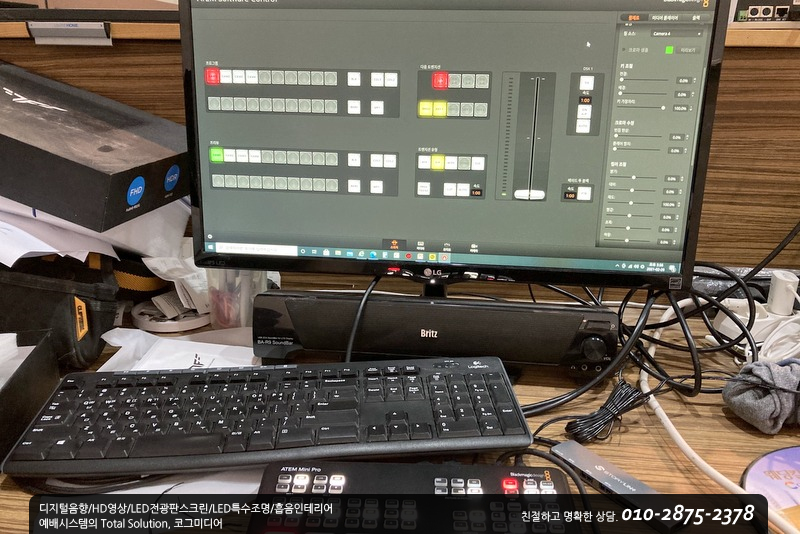

블랙매직디자인의 전용 프로그램을 통하여 직관적인 운용이 가능합니다. PC로 연동해야 합니다.

​

2. 입출력 단자가 #HDMI 만 제공을 합니다. #HD-SDI 는 없습니다.

​

3. 기능이 다양하고 많습니다. 그리고 편리하게 사용하실 수 있도록 많은 버튼들이 있고요,

실리콘 재질의 버튼들은 좋은 감촉을 가지고 있습니다.

기계 느낌보다는 가전제품 느낌이 충만하죠.

​

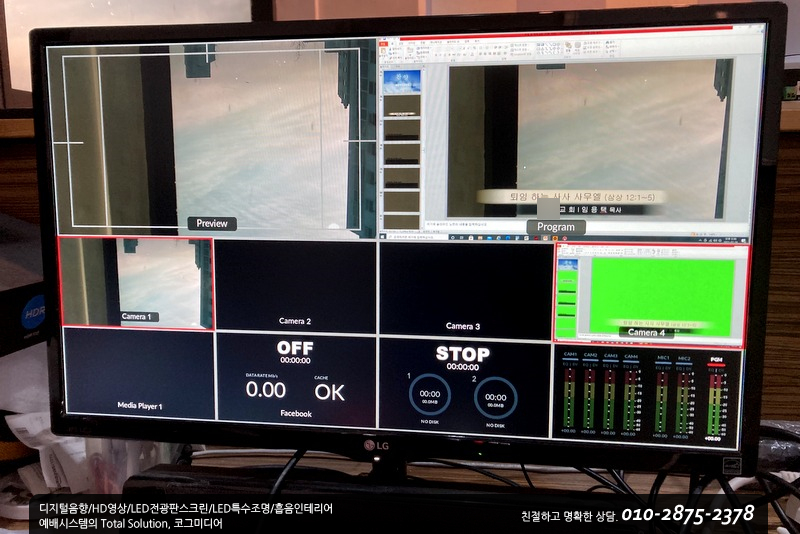

4. ATEM mini에는 제공되지 않던 Multi-view가 제공됩니다.

HDMI 단자 아웃으로 제공이 되는데요, 멀티뷰가 제공된다는 것은 무지 놀라운 변화입니다.

몇 개의 버튼이 더 많죠. 하지만 이 녀석은 멀티뷰가 PGM 출력과 같이 사용할 수 있습니다.

버튼으로 바꿀 수 있는 거죠.

따라서 PGM이 필요하시다면... 멀티뷰는 확인하실 수 없고요,

반대로, 멀티뷰가 필요하다면... PGM은 얻으실 수 없습니다.

​

4번 PPT 입력을 1번 카메라 화면 위에 자막으로 사용하실 수 있습니다.

​

왜냐하면 이 녀석은... USB-C 단자를 통하여 컴퓨터의 외장 캠으로 인식이 되는 게 목적입니다.

그리고, 세팅을 마무리하면 랜포트 RJ-45로 #실시간스트리밍 이 가능하죠.

​

이 녀석은 PGM을 통하여 프로젝터나 LED 전광판, TV 등으로 최종화면을 보내는 게 우선적이지 않는 것 같습니다.

​

하지만, #멀티뷰 화면은 매우 깔끔하고 훌륭합니다.

​

5. 그리고 조금 사용하시면... 겨울에 방송실에 도움이 됩니다.

여름에는... 모르겠습니다.

​

​

이런 특징들이 있습니다.

​

이 제품은 목적이 분명합니다. #스트리밍 이나 #유튜브방송 등에 최적화 되어 있다는 것이죠.

만약 여기에 HD-SDI 입력이 2개 정도 추가가 되고,

최종 PGM 출력이 HD-SDI 1개, HDMI 1개가 추가된다면...

정말 무지막지한 녀석이 될 것이 분명하지만... 블랙매직디자인의 다른 제품들과 겹쳐지는 부분들이 있기 때문에

그렇게 생산되지는 않을 것 같습니다.

​

요즘 몇몇 스위쳐들은 기존 USB-C 단자에 펌웨어를 통하여 웹캠으로 연결할 수 있는 기능 등이 확장되는

제품들이 있는 것 같은데요, USB-C를 통한 웹캠 활용과 RJ-45를 통한 실시간 스트리밍 제공은

앞으로 계발되는 스위쳐들에 필수 사항이 되지 않을까 싶네요.

​

물론, 어떤 분들은 ATEM mini pro를 PC와 연동하여 OSB로 송출하면서, 듀얼모니터로 구동을 하면 PC의 HDMI 출력으로

PGM을 얻을 수 있다고 말씀하시기는 하지만...

예배와 같은 현장의 실시간 방송시스템으로 사용하기에는 불편함과 한계점이 분명이 드러나는 거죠.

​

물론 DSK 를 통한 자막을 사용할 수 있다는 장점이 있지만,

이러한 부분들로 대면예배의 현장을 이끌어 가기에는 조금 부족함이 있는 것 같습니다.

​

제가 이 ATEM mini pro 제품을 폄하하는 것이 아니라, 이 제품의 기능과 목적을 얘기드리는 거고요,

이것을 확장하여 PGM을 얻으려는 작업에 대한 우려를 이야기하는 것입니다.

​

​

​

지난 주간에 이 녀석의 설치를 요청하는 곳이 있어서

설치를 해 드렸는데요, 기존 예배실의 TV에는 PPT로만 사용을 하시고

이 제품으로는 카메라 1대와 PPT PC 1대를 통하여 스트리밍 용도로만 사용을 하시기 원하셔서

설치를 해 드리고 왔습니다.

​

20배 광학줌을 제공하는 PUR HD-20 카메라입니다. PTZ 기능이 포함되어 있죠.

​

용도에 맞는 적합한 모델이죠.

​

이러한 경우에는 상담을 통하여 어디까지 장비를 활용할지에 대한 이야기를 나누는 것이 매우 중요합니다.

왜냐하면 비대면 예배 때문에 이 제품을 설치하시고, 다시 대면 예배로 전환하려고 하니...

추가적인 스위쳐의 구입이 필요할 수도 있기 때문이죠.

​

특히 교회의 예배시스템의 경우, 다양한 환경에 따른 적절한 변동성이 필요하니까요.

가령 예를 들어, 코그미디어에서는 녹화장치로 AVERMEDIA. LGP2+ 제품을 많이 설치 해 드렸습니다.

AVERMEDIA 제품들이 이러한 부분에 안정적이고, 비용도 저렴한 편이죠.

​

갑작스럽게 비대면 예배가 시작되던 즈음... 이 제품을 PC와 연동하여 녹화로 사용하던 작업이

유튜브와 같은 스트리밍 제공 플랫폼을 활용하여 바로 비대면예배의 실시간 스트리밍으로 전환이 가능했던 거죠.

​

다시 교회를 방문해서 세팅을 해 드린 경우도 있고요, 전화상으로 설명드리고 교회에서 직접 세팅해서

사용하시는 교회들도 있습니다.

어떤 교회에서는 이렇게 전환해서 사용할 수 있는 제품을 설치해 주셔서 고맙다고 인사하시는데

저희도 생각지도 못한 상황의 전개에 빠른 대처가 가능해서 참 다행이었던 것 같습니다.

​

​

어쨋던... 모든 제품들은 설계의 방향과 목적, 기능의 한계 등이 있습니다.

그 장비들의 특징이죠. 이러한 특징들을 잘 확인해서 잘 활용하도록 도와드리는게 코그의 사명이겠죠.

​

우리도 늘 부족함이 많이 있습니다. 새로운 장비가 나오면 공부도 해야하고,

어떤 문제점들이 있는지 확인해야 하죠.

그리고 배우고 익혀야 하죠.

​

그래도 믿고 문의주시고, 일을 맡겨주셔서 코그도 더더욱 최선을 다해 이 일들을 잘 헤쳐나가야겠습니다.

갑작스러운 설치 요청에, 제가 가지는 못했지만 코그의 멋진 이팀장님과 문팀장님이

ATEM mini pro와 #PUR #HD-20 카메라, 컨트롤러, 멀티뷰 모니터 등. 잘 마무리 해 주셔서 감사합니다.

​

예배시스템에 대한 궁금증이 있을 때는 언제나 코그의 문을 두드러 보세요.

최선의 방법을 '콕' 집어 드리겠습니다.

​

평안한 주일 되세요^^

#코그미디어 였습니다.

​

안녕하세요, 코그입니다^^
몇몇 분들이 코그 문 닫았나... 물어보시는 분들이 계시네요.

​문 안 닫았습니다. 안 닫았고요^^ 전화번호가 변경이 되었습니다.
이전에 사용하던 전화번호의 명의가 달랐는데, 번호 명의를 가져오는 게 쉬운 일이 아니네요.

053) 323-1907 번호로 변경이 되었고요, 주님 오시는 그 날까지... 코그는 열심히 달려갈 겁니다.
코로나19로 몸살을 앓던 지난 두어달에도 매일 야근에 시달리다보니... 블로그 쓰는 게 쉽지는 않네요.
그래도 글 잘 보고 있다고... 요즘 일이 없어서 글이 없냐는 질문에... 페북 소식으로 대신하기는 했지만
은근 압박에 늦은 밤에 컴퓨터 앞에 앉았습니다.

지난 1월부터 마무리 한 현장에 9개 정도 되네요. 지금 진행중인 현장도 4개인데...
더 더워지기 전에 빨리 마무리할 수 있었으면 좋겠습니다.

​

​

오늘은 별거 아니지만, 우리의 사역현장에 꼭 필요한 이야기들을 나눠보려고 합니다.
구미에 있는 교회에 다녀왔습니다.

주된 작전은 영상시스템 설치기인데요... 몇가지 작업이 더 진행되었습니다.
예를 들어 전자시계 케이블 옮기기나 책상만들기. 음향튜닝하기 뭐 이런 우리의 일상들이죠^^

​

카메라의 아날로그 출력에서 HDMI 출력으로 바꾸었습니다. HDMI to HD-SDI 컨버터로 HD-SDI 시그널로 변환하여 전송하였고요.

​기존에는 1대의 카메라를 사용하시고 계셨습니다. 소니 핸디캠이고요, J 브라켓에 프로디아 팬틸트로 사용이 되고 있었습니다.

그런데 스위쳐는 아날로그 장비네요. 물론 카메라는 HDMI를 제공하는 Full-HD 카메라입니다.
일단, 카메라와 컨트롤러는 그대로 사용하실 수 있는 상황이고요, 스위쳐만 HD 제품으로 교체하면 될 거 같습니다.

​

​

몇몇가지 다양한 HD 스위쳐들이 판매되고 있지만, 코그에서는 루먼텍 제품을 많이 사용합니다.

일단, 사용하기 쉽고요, 발열 문제 없고, 서비스 빠르고, 깔끔한 케이스를 갖고 있죠.

VS4 모델이 있고요, 컨트롤러와 본체가 따로 있는 VS6 모델이 있습니다.

물론 10채널 VS10도 있네요. 그리고 VS8도 이제 출시가 되었습니다.

​

워낙 쉽게 사용하실 수 있도록 설계되었기 때문에 늘 만족하면서 설치하고 있습니다.

특히 믹서의 오디오를 입력받을 때, TRS 커넥터로 입력할 수 있습니다.

RCA나 TS는 언밸런스드 신호이지만, TRS는 XLR과 같이 밸런스드 신호이기 때문에 케이블이 길어지거나

전기선을 지나가더라고 노이즈가 억제되는 신호죠.

또한 일반적은 스위쳐의 오디오 입력이 -12dB가 되는 것과 달리, 오디오 입력레벨을 변경할 수 있다는 장점도 있습니다.

뭐... 굳이 이야기를 다 해야 한다면, HDMI 입력채널에 스케일러가 포함되어 있다던지, 2번 입력채널에

HD-SDI와 HDMI을 스위칭할 수 있기 때문에 총 5개의 입력을 사용할 수 있다는 거, UB4 같은 Layer Type의 자막기를

사용할 수 있다는...

​

아. 제가 이런 내용을 적을 필요는 없는데 말이죠.

어쨋던... 좋은 제품은 다양한 환경에 적절한 설치가 가능하다는 장점과,

좋은 내구성은 코그로 하여금... 서비스 출장을 줄여준다는 장점이 있겠죠.

요즘 저렴한 스위쳐도 있긴 한데요, 멀티뷰출력이나 오디오 입력부 등을 확인하시고 필요한 제품을 잘 선택하셔야 할 것 같습니다.

​

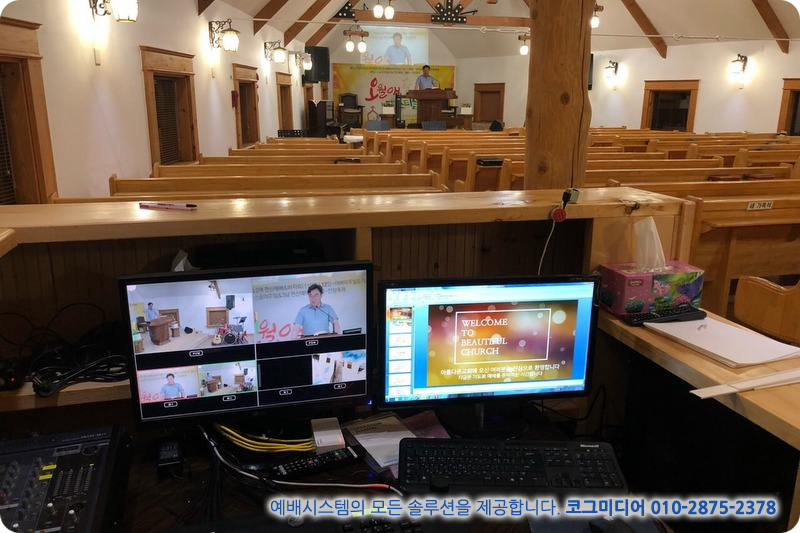

4채널, 아니 총 5개의 입력채널을 받는 LUMANTEK VS4 스위쳐에 1번은 카메라, 4번은 PC 입력..

그렇지만 루마키 기능으로 4번 PC의 PPT를 활용하여, 1번 카메라의 영상 위에 자막기능을 사용하실 수 있습니다.

물론 별도의 하드웨어 자막기가 있으면 더욱 좋겠지만, 파워포인트로 자막을 사용하시는 것도 괜찮은 방법이 될 수 있죠.

특히 방송실 사역자가 집에서 미리 작업을 준비해 올 수 있다는 큰 장점도 있고요.

파워포인트는 다들 갖고 계실거니까요.

​

​

1대의 카메라지만, 자막기능과 또 때로는 PC 화면을 그대로 사용하실 수 있으십니다.

예배에 꼭 필요한 기능인거죠.

​

오디오신호는 기존에 사용하시던 PreSonus StudioLive24.4.2에서 연결했습니다.

메인출력단에 모노출력이 따로 있기 때문에, 모노출력에 연결했습니다.

메인페이더를 거친, 최종 시그널과 동일하죠. 물론 스테레오가 아니라, 모노입니다.

​

하지만, 여기서 발생하는 한가지 문제가 있습니다.

HD 스위쳐의 경우, 오디오보다 영상이 조금 늦습니다. 대략 0.1초 가량 영상이 늦죠.

레이턴시를 더 줄일 수 있는 방법은 아직 없네요.

영상의 레이턴시를 잡을 수 없다면, 반대로 오디오의 시그널을 늦추어야 합니다.

믈론, 예배 현장에서 프로젝터의 화면의 레이턴시는 없앨 수가 없네요.

다만 녹화 혹은 스트리밍 되는 과정에서 영상과 음성의 싱크는 맞추어야겠죠.

​

​

이 때 필요한 장치가 오디오 시그널을 늦추어주는 딜레이 장치입니다.

물론 AUX 출력단에서 딜레이를 걸어서 사용하는 것도 방법이지만, AUX 출력단은 메인과 따로 조절하셔야 하기 때문에

메인출력과 동일한 시그널을 제공하는 모노출력에 Delay를 사용할 수 있는 Behringer. FBQ100 장치를 사용했습니다.

이 장치로 음성 시그널을 0.1sec 늦추어서 송출하는 거죠.

​

이러한 과정을 통하여 녹화 혹은 스트리밍의 싱크를 정확히 맞출 수 있고요,

한번 세팅함으로, 운용의 편의성을 제공합니다.

싱크 안 맞는 영상은 차라리 음성만 듣는게 나을 수 있으니까요.

​

​

이번 작업에 실시간 스트리밍이 함께 설치되었습니다.

스트리밍 장치는 AVERMEDIA. LGP2+ 제품이고요, PC와 USB로 연결하여,

실시간 스트리밍을 제공합니다. 물론, 동영상 녹화도 지원하는데요, 동시에 지원되지는 않습니다.

실시가 스트리밍도 필요하고, 녹화도 필요하실 때는 2대를 사용하셔야 하시는 거죠.

​

시트지 작업에 열풍기는 필수죠^^ 수축튜브용으로 사용하는데, 오늘은 시트지용으로 사용했습니다.

​

그런데 방송실이 생각보다는 좁습니다. 기존에 사용하시는 PPT PC는 그대로 사용하시고,

스트리밍 PC를 설치할 공간이 안 나오네요. 정확히 말씀을 드리면.... 모니터를 사용하실 공간이 나오지 않네요.

그래서... 작은 간이 책상을 만들어 드렸습니다.

기존 음향랙케이스 위에 MDF를 올리고, 시트지 작업으로 마무리했습니다.

​

​

예쁘지 않아도 된다면, 사용하시기에 편리하도록 만들어 드립니다.

저는 예쁜 거와는 거리가 좀... 음..

사실, 이러한 설치는 한번 하고 퇴근하면 끝이지만, 교회에서는 우리가 설치해 드린 제품들을 그대로 사용하셔야 하시잖아요.

한번 불편하게 설치해 드리면, 순간의 선택이 10년을 좌우한다는 옛날 광고처럼, 10년 불편할 수도 있으니까요.

​

​

중계도 새로 케이블을 매설해서 설치해 드렸고요, 총 4곳의 TV로 중계가 되었습니다.

케이블 트레이가 없어서, 1층으로 배선하는 작업이 좀 힘들었네요.

온김에... 음향 믹서도 점검을 해 드리고요, 좋은 소리를 내는 좋은 믹서답게 더욱 따뜻하고 좋은 소리를 찾아드렸습니다.

마치 '우리의 소리를 찾아서' 같네요^^

​

예배시스템은 어떤 장비가 들어왔는가... 라는 질문보다 어떻게 설치되고, 어떻게 튜닝이 되었는가가 더욱 중요한 질문이죠.

얼마짜리 장비냐... 보다 얼마짜리 사운드냐가 더 중요하지 않을까요.

물론, 장비빨이 필요한 경우도 있죠. 공간이나 환경, 사용하시는 목적에 적절한 설치와 운용이 필요하겠죠.

​

코그미디어는 이러한 예배시스템을 더욱 효율적으로 운용하시고, 쉽고 오랜 내구성으로 최고의 컨디션을 유지하실 수 있도록

최선의 노력을 다하고 있습니다. 물론 교육도 친절히 해 드리고 있죠.

​

모든 작업이 끝나고, 테스트도 마치고, 교육도... 특히 음향을 포함하여 교육해 드렸습니다.

구미는 대구에서 그리 멀지 않은 곳이기 때문에 후에도 몇번 더 방문을 했었는데요, 잘 정리되고 안정적으로 잘 사용하시고 계시네요.

​

큰 작업은 아니었지만, 기대 이상의 효과를 보셔서 감사하다는 인사를 해 주셔서 코그도 더욱 발걸음이 가벼웠던 현장입니다.

예배시스템은 크고 화려해야만 하는 것이 아니죠. 교회의 상황과 운용의 목적에 맞게 적절히 설치되고, 교육과 세팅이 잘 마무리 되는 게 중요하죠.

요리를 할 때 적당히 넣는게 제일 어렵다는 것처럼, 예배시스템도 적절히 설치하는 것이 어쩌면 당연하면서도 가장 어려운 부분이 아닌가 생각이 듭니다.

​

​

코그는 이러한 고민과 문제들에 최선의 대안을 제공해 드리기 위해, 5명의 팀원으로 움직이고 있습니다.

그리고, 모든 예배시스템을 직접 설계, 시공, 세팅, 교육, 서비스를 제공하고 있습니다.

​

처음 시스템을 설치할 때는 하청작업을 해도 되고, 다른 팀을 불러 올 수도 있지만,

서비스를 제공해야 하는 상황에서는 시공했었던 팀을 불러 오는 게 쉽지만은 않죠.

이러한 서비스의 한계 때문에 코그미디어는 5명이 팀으로, 직접 설치하는 것이고요.

​

어떤 분이 물으시더라고요. 코그만의 장점이 뭐냐고.

코그의 장점은 바로 이 '직접'이죠.

음향과 영상, 전광판스크린과 특수조명... 이제는 흡음인테리어도 직접 하고 있으니까요.

​

그동안 예배시스템에 많은 어려움이 있으셨다면... 코그의 문을 두드려보세요.

많은 고민을 함께 나누겠습니다. 그게 우리의 일이니까요.

​

전화주세요. 문자도, 카톡도, 이메일도 다... 괜찮습니다.

​

​

코로나19로 모두가 힘든 이 때, 예배의 기쁨이 우리 모두에게 넘쳤으면 좋겠습니다.

특히 방송실에서 궂은 사역을 감당하는 수많은 엔지니어 님에게도요^^

코그는 예배사역자들을 항상 응원합니다^^

​

​

​

​

늦은 밤에는 메일 주세요^^

caugkr@naver.com

입니다^^

안녕하세요^^ 코그미디어입니다.
점점 여름을 닮아가는 봄이네요.

코로나19로 마스크도 써야하고 날씨는 점점 더워지고.
어쩌면 정말 대구가 조금 힘든 여름이 되지 않을까 싶네요.
그래도 코로나19가 조금씩 힘을 잃어가고 있기에 우리 모두 힘을 내서 이 어려운 시간들을 잘 극복해야겠네요.

요즘은 시각적으로 보는 미디어가 차지하는 영향이 매우 큰 시기입니다.
물론, 앞으로 더욱 그러하겠죠^^

TV 뿐만 아니라 유튜브나 실시간 스크리밍이나 기본적으로 Full-HD 화질을 제공해 주고요,
상황에 따라 2k, 혹은 4k 영상까지 지원을 해 주니, 정말 깨끗한 화질로 영상을 보실 수 있습니다.

예배시스템도 예전과 달리 선명한 화질을 제공해 주고 있습니다.
물론 4k 수준은 아니지만 Full-HD 화질로 영상을 송출하거나, 스트리밍 할 수 있죠.
Full-HD 화질은 해상도가 1,920 * 1,080pixel입니다.
제가 지금 사용하고 있는 모니터도 이 해상도네요. 아마 대부분의 TV나 모니터가 이 해상도일거고요,
기본적으로 16:9 비율의 화면을 제공하고 있습니다.

이번에 HD 영상시스템과 LED 전광판스크린을 설치한 교회에는 기존에 SD 영상시스템을 HD 영상시스템으로
바꾸었습니다. 물론 프로젝터로 사용하시던 영상 화면을 LED 전광판스크린으로 바꾸었죠.

HD 영상시스템은 수치상으로 SD 영상시스템에 비해 약 7배 선명한 화질을 제공하고요,
LED 전광판스크린은 기존 프로젝터와는 차별성을 두고 있습니다.
특히 LED TV 보다 밝은 화면을 제공하기 때문에 먼 거리에서도 선명하고 밝게 시청하실 수 있고요,
또한 스케일러 장치를 통해서 밝기를 조절할 수 있기 때문에 어떠한 환경에서도 좋은 결과를 제공합니다.

코그미디어는 HD 영상시스템 뿐만 아니라 LED 전광판스크린도 직접 설비하기 때문에
더욱 꼼꼼한 설치 뿐만 아니라, 즉각적인 서비스 대응이 가능한 예배시스템 전문팀입니다.

특히 4명의 전문 팀원으로 구성되어 움직이기 때문에 더욱 빠르고 정확한 시공과 서비스가 가능하죠.

교회측에서도 이러한 부분에 대해 많이 물어보시고, 직접 시공과 서비스를 진행한다는 부분에
많은 공감을 해 주셨습니다.
코그미디어는 이러한 HD 영상시스템과 LED 전광판스크린 뿐만 아니라,
예배음향, LED 조명, 흡음 인테리어 작업 등
예배시스템에 대한 모든 일들을 직접 처리하기 때문에
여러 다양한 상황에서도 능동적인 해결책을 제시해 드리고 있습니다.

먼저, HD 영상시스템 이야기입니다.

HD 영상시스템은 Full-HD 화질로 모든 시스템이 구성됩니다.
일반적으로 카메라와 스위쳐, 그리고 PC 등의 장비들로 구성이 되고요,
Full-HD 영상시스템은 기본적으로 HD-SDI 신호로 체결이 됩니다.

물론 Full-HD 영상을 전송하는 HDMI 케이블도 있지만,
HDMI 케이블보다 HD-SDI 케이블이 더욱 안정적이며, 장비의 유연성을 제공합니다.
HDMI 케이블은 특히 오래 된 건물일수록, 전기적인 트러블을 발생시킬 수 있죠.

가령, 마이크 엘리베이션을 작동하거나 조명 전기 스위치를 조작하면 신호를 놓칠 수 있습니다.
음... 이러한 문제가 발생이 되면 해결책이 마땅치 않은 것 같습니다.
예전에 이러한 문제가 발생되어 방송실 PPT 화면이 꺼졌다가 켜지는 현상이나,
프리뷰 화면이 죽는 경우가 있었습니다. 구글링을 해 보니, 이러한 사례가 꽤 많은 게 사실이네요.

그리고, HDMI 케이블의 경우 커넥터나 케이블에 문제가 발생되면 보수가 가능하지 않기 때문에
케이블을 교체해야 합니다. 물론 천정이나 바닥 등으로 매설된 경우, 더욱 힘든 작업이 진행되야 하죠.

HD-SDI 케이블은 커넥터의 불량이 발생할 경우, 커넥팅 작업을 새로 할 수 있어서,
케이블을 새로 깔아야 하는 불편함을 줄일 수 있고요, 더욱 안정적으로 사용하실 수 있습니다.
최근, 직접 영상시스템을 설치한 교회에 문제가 발생해서 방문한 경우들이 여럿 있는데요,
대부분 HDMI 케이블로 배선이 되어서 난감한 경우들이 있었습니다.
특히 HDMI 케이블은 길어질수록 리피터 증폭장치가 포함되어야 하기 때문에 케이블의 비용이 만만치 않은 것도 사실이죠.

카메라는 PUR. HD-20 카메라를 많이 사용합니다. 좋은 화질과 프리셋으로 작동되는 PTZ 기능으로
많은 사랑을 받고 있는 제품입니다. 물론 디자인도 괜찮고요^^
HD-SDI 출력 뿐만 아니라 HDMI 출력도 제공하는데요, 코그미디어에서는 HD-SDI 출력으로만 사용을 합니다.

카메라의 영상소스를 입력받는 스위쳐도 대부분 HD-SDI 입력이거든요.
컨버터를 사용하지 않아도 되고요, Latency도 최소화 되는 부분이죠. 중요한 부분입니다.

PTZ가 내장되어 있기 때문에 프리셋 기능을 사용할 수 있는데요,
프리셋 기능은 미리 설정한 위치와 줌을 카메라가 기억하는 기능입니다.
그래서 필요한 상황에 숫자버튼과 Preset 버튼만으로 쉽게 이동, 조절할 수 있는 기능이죠.

예전 아날로그 PTZ 방식과는 많이 차이가 있습니다.
더 빠르게 사용하실 수 있고요, 더욱 정확하게 운용하실 수 있으시죠.
사용하지 않은 분들은 계시지만, 한번만 사용해 본 분은 별로 없다는 바로 그 기능이죠.
장비들이 디지털화 되면서, 아날로그에서는 사용할 수 없었던 많은 변화들 중 하나입니다.

HD스위쳐는 루먼텍 VS4 제품이 설치되었습니다.
최근에는 VS8 제품이 새로 출시가 되었는데요, 코그에서는 아직 사용해 보지는 못했네요.
VS4 계열이기 때문에 쉽고, 좋은 편의성과 빠른 운용성 등이 장점이 될 것 같습니다.

VS4는 4채널 스위쳐이지만, 2번 입력채널을 HD-SDI와 HDMI로 SWIBLE 할 수 있기 때문에
최대 5개의 소스를 입력받을 수 있습니다.
이번 현장에서는 카메라 3대, 방송실 PPT PC, 그리고 강대상 노트북 영상 입력까지 총 5채널을 입력 받았고요,
레이어 타입의 자막기인 LUMANTEK. UB4 까지 사용 할 수 있습니다.

오디오는 아날로그 오디오 입력을 TRS 밸런스드 커넥터로 스테레오 입력을 받을 수 있고요,
그동안 HD 스위쳐의 -12db 볼륨값을 증폭할 수 있는 기능들이 있죠.
물론, 크로마키나 PIP 까지 지원하기 때문에 이름은 막내이지만, 일은 거의 머슴급으로 하는 녀석입니다.
가격도 충분히 메리트 있는 제품이니까요^^
물론 AUX 출력이 없는 것은 좀 아쉽긴 하지만, 충분히 잘 사용하실 수 있는 장비입니다.

카메라에서 스위쳐까지는 HD-SDI로 바로 입력이 됩니다.
물론 3번 카메라의 경우, HD-SDI to HDMI 컨버터를 거치기는 하지만 나머지 장비들은 컨버터 없이 연결이 되죠.
PGM 출력은 HD-SDI와 HDMI을 모두 제공하는데요,
HD-SDI 출력은 LED 전광판스크린의 스케일러로 바로 들어가고요,
HDMI 출력은 EDID 기능이 지원되는 분배기를 통해 중계나 녹화, 스트리밍 등의 장비로 사용하실 수 있습니다.

이러한 영상시스템을 설계할 때, 가장 중요한 부분이 HDMI 케이블을 어디까지 사용할 것인가.
그리고 케이블의 길이에 따라 장비를 어떻게 배치하는가가 매우 중요한 부분이 되겠죠.
이러한 모든 설치작업에는 많은 설치경험과 노하우가 있는 코그미디어가 더욱 적격이 아닐까... ㅎㅎ 생각 해 봅니다^^

언제던 예배시스템이 필요할 때는 코그미디어로 노크 해 보세요. 빠르고 친절한, 그리고 합리적이고
적절한 비용으로 시스템을 구축하실 수 있습니다^^ 띠링띠링 010-2875-2378 입니다^^

LED 전광판스크린의 소스는 스케일러로 들어갑니다.
코그미디어에서는 스위쳐의 HD-SDI 출력단을 바로 입력하죠.
입력받은 HD-SDI 소스를 스케일러에서 센딩카드와 리시빙카드로 신호를 변환해서 전송하는데요,
LED 전광판스크린은 P2.5mm의 경우 160*160mm의 모듈을 확장해서 사용하는 방식이기 때문에
스케일러에서 영상소스를 변환해 주는 역할이 매우 중요합니다.
그래서 세팅이 중요한데요, 코그미디어에서는 확장되는 영상크기의 단위가 160mm이기 때문에
더욱 16:9 비율에 가까운 해상도를 제공할 수 있도록 세팅됩니다.

이러한 작업은 모듈의 설치 뿐만 아니라, 스케일러의 세팅도 매우 중요한 부분이죠.
특히 이번 현장에서는 가장 많이 사용하는 사이즈인 P2.5mm 153inch 제품으로 설치를 하려다가,
강대상 뒷편 인테리어 구조에 가득 채우기 위해 P2.5mm 158inch 제품으로 설치가 되었습니다.

가로 사이즈가 3,520 * 1,920mm로 구성이 되었습니다. 160mm짜리 모듈은 총 264장이 사용되었죠.
해상도는 1,408 * 768pixel입니다. 물론, 153inch의 해상도 1,344 * 768 해상도도 16:9 비율에 가까운 해상도이지만,
가로로 약간 넓게 사용하는 158inch 제품도 좋은 영상을 제공합니다.
특히 코그미디어의 LED 전광판스크린은 사이즈와 해상도가 더욱 자유롭게 구성하실 수 있죠.
그리고, 무엇보다 직접 시공하고, 직접 서비스를 제공하기 때문에 더욱 효율적인 운용이 가능합니다.

최근에 설치한 다른 교회에서도 158inch로 설치된 곳이 있는데, 결과가 매우 잘 나온 것 같습니다.
그리고, 코그미디어에서는 프레임방식과 캐비넷 방식으로 모두 설치하는데요,
베젤이 없는 캐비넷 방식이 더욱 깔끔한 것 같습니다.

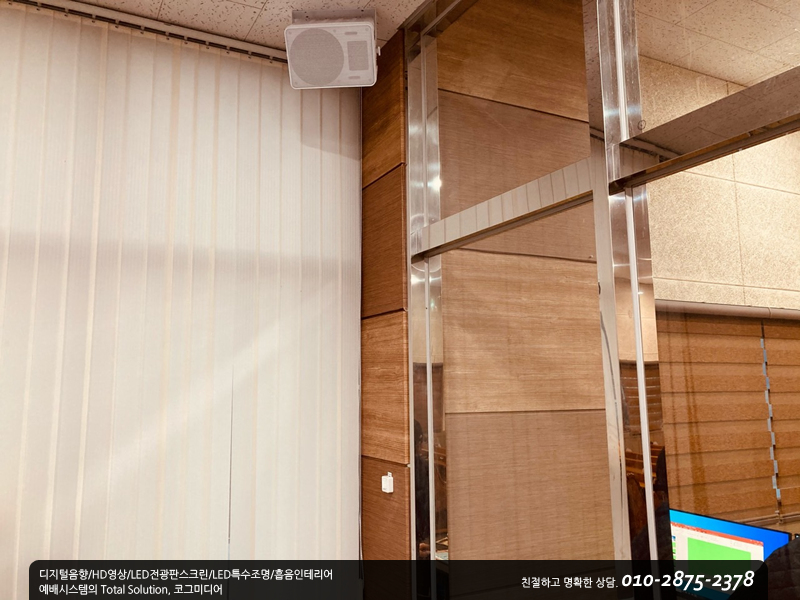

이 곳에도 베젤이 없이 설치가 되었는데요, 기존 벽체에 인테리어 보강작업을 해서 안전하게 설치를 했습니다.
물론, 모든 작업이 마무리된 후에는 상단 보강작업 자리에, 시트지작업까지 마무리했습니다.

카메라나 PC, 자막기 등 입력 소스는 다 정리가 되었고요, LED 전광판스크린을 제외한
출력장치들은 다음과 같습니다.

강대상 모니터용 후면 TV, 로비 TV와 부서실 TV 4대, 교육실 프로젝터 1대, 그리고 녹화 및 스트리밍 장치 등이네요.
중계장치들은 HDMI 신호를 UTP 케이블로 전환하는 장치로 사용이 되었고요,
스위칭허브를 통해 중계가 됩니다.
이러한 방식은 Latency를 최소화하며, 안정적으로 관리할 수 있다는 장점이 있죠.
특히 스위칭허브의 LED 점등 상태로 중계 장치의 상황을 가늠할 수 있고요,
무엇보다 케이블을 UTP 케이블로 배선할 수 있다는 것이 장점이네요.
물론, 모든 부서실에 중계 케이블을 새로 배선해야 하는 것은 어려운 일이지만,
한번 땀 흘릴 때, 조금 더 흘리면... 훗날들이 편하겠죠^^ 물론 코그도 편해 집니다.

서비스가 줄어드니까요^^

요즘은 코로나19 때문에 스트리밍 문의가 많으시네요.
한때는 스트리밍 장비가 품귀현상이 있었는데, 지금은 많이 나아진 것 같습니다.
녹화도, 스트리밍도 모두 잘 되네요.

음향시스템 리뉴얼 작업에, HD 영상시스템, LED 전광판스크린, 그리고 약간의 LED 조명 설치와
중계 등의 작업으로 1주일을 꼬박 작업했던 것 같습니다.
그래도 결과가 잘 나오고, 교회에서도 잘 사용하시고 계신다고 하시니 참 다행이네요.
어서 코로나19가 완전히 종결이 되어서, 함께 드리는 현장의 예배가 더욱 뜨거워 지기를 소망 해 봅니다.

무더운 여름이 완전히 오기 전, 아직은 아침 저녁으로 쌀쌀한데요, 아름다운 봄을 만끽하시길 소망합니다.
늘 건강하시고요, 행복한 나날들 되세요^^

이상... 코그지기였습니다^^
