안녕하세요, 코그미디어입니다.

벌써 5월도 1/3이 지나가고, 날은 점점 더 따스함을 넘어가고 있네요.

그래도 야외 마스크 착용이 해제되어, 조금 더 신선하고 시원한 바람을 맞을 수 있는 것 같아 참 다행이고, 감사한 일입니다.

​

코그 팀원들은 여차여차 해서 모두 코로나를 겪었고, 무사히 잘 지나갔습니다.

항체가 있겠죠^^ 더 열심을 내어 볼 수 있는 좋은 5월입니다.

​

지난 4월은 참 바쁘게 지냈던 것 같습니다.

#대구침산교회 #LED백월시스템 과 #특수조명 설치를 시작으로,

마산에 #스피커 교체작업, 대구에 #LED전광판스크린 과 LED 백월시스템,

청도에 LED 전광판스크린과 LED 백월시스템, #HD영상시스템 과 #음향시스템 보수설비,

그리고, 사무실 근처 교회의 4개 교육부서실 리모델링에 따른 #예배시스템 설치 등.

​

매일 매일이 야근이었네요. 그래도 다행히 이제 모두 큰 일은 마무리하고 어린이날을 중심으로

짧은 휴가를 다녀왔습니다.

내일은 또 포항을 가야하지만 빡빡한 일정은 아닐 것이라는 기대감으로... 오늘은 오랜만에 컴퓨터 앞에 앉았습니다.

이 블로그를 들어오시는 모든 분들도 모두 잘 지내시고 계시죠?

날마다 #기쁨 과 #삶의의미 가 가득가득한 날들 되셨으면 좋겠습니다^^

​

오늘은 가볍게, LED 백월시스템과 LED 특수조명 설치기를 나눠보려고 합니다.

​

LED 백월시스템은 코그미디어에서 새롭게? 시작하는 인테리어적인 장치입니다.

LED 전광판스크린을 설치하고 나면, LED 전광판스크린에서 나오는 밝은 빛 때문에 주변이 어둡게 표현됩니다.

특히 강대상에 서 계신 목사님의 모습 뿐만 아니라, 배경도 어둡죠.

그래서 LED 전광판스크린과 함께 LED 특수조명을 보강해서 설치를 합니다.

​

대구침산교회는 2년 전에 코그미디어에서 LED 전광판스크린과 HD 영상시스템을 설치한 교회이고요,

이번에는 LED 백월시스템과 LED 특수조명을 같이 설치했습니다.

물론, 특수조명은 교회의 리모델링 공사와 함께 #할로겐조명 으로 설치가 되었었는데요,

이번에 모두 #LED특수조명 으로 설치가 되었습니다.

​

​

LED 백월시스템은 BrightWall-184wide로 설치가 되었습니다.

LED 전광판스크린의 하단 부분에 기존에 사용하시던 현수막을 대신하는 특수장치이죠.

LED 전광판스크린은 3,360*1,920mm P2.5mm 153inch 제품인데요,

하단에 스크린보다 더 넓은 4,840*1.600mm 사이즈로 설치가 되었습니다.

184inch 제품이고요, LED 전광판보다 넓게 wide 버전으로 설치가 되었습니다.

​

​

#BrightWall 은 단순히 현수막을 부착하는 것이 아니라,

안쪽면에 자유롭게 밝기를 조절할 수 있는 LED Chip을 설치하여 현수막 자체에서 빛을 낼 수 있도록 설치되었습니다.

작년에 #경산동부교회 와 #칠곡중앙교회 에 설치가 되었었는데요, 이제 본격적으로 설치를 진행하고 있습니다.

또한, 현수막 #페브릭 의 #텐션 을 살려 구겨짐이나 주름이 발생하지 않는, 마치 인테리어의 한 부분과 같은 제품이죠.

그래서 이름이 BrightWall입니다. '빛나는 벽' 정도로 이해하시면 좋으실 것 같습니다.

​

​

교회와 같은 곳에서는 어두운 배경을 더욱 아름답고, 집중력을 높이는 장치로 사용할 수 있고요,

기도회와 같은 조명을 어둡게 할 경우, BrightWall 만으로도 충분한 효과를 연출하실 수 있습니다.

이 외에도 BrightWall을 활용할 수 있는 경우는 매우 다양하죠.

​

​

사진상으로 이러한 분위기가 모두 전해드릴 수는 없지만, 전체적인 느낌은 보실 수 있으실 거 같습니다.

핸드폰 카메라로는 잘 표현이 안되어서, 잘 안갖고 다니던 먼지쌓인 DSLR을 챙겨갔습니다^^

그나마 핸드폰 보다는 잘 표현이 된 것 같네요.

​

LED 전광판스크린과 LED 백월시스템 BrightWall은 정말 잘 맞는 짝꿍인것 같지 않으세요?^^

현수막 시안은 교회에서 봄 느낌의 이미지를 요청하셔서 19가지 샘플을 보내드렸습니다.

​

그 중, 11번 이미지로 결정하셨습니다.

BrightWall은 현수막 뒤에서 고른 빛을 내는 시스템이기 때문에 현수막 이미지를 좀 더 어둡게 인쇄하면

더 깊은 이미지의 느낌을 살릴 수 있습니다. 또한 초록색 계열이나 푸른색계열은 카메라에 더욱 효과적인

색상이기도 하죠.

​

BrightWall 전용 #디머 를 통하여 밝기를 방송실에서 쉽게 조절하실 수 있습니다.

​

​

이제 곧 여름이 되며, 푸른 현수막으로 교체하셔서 사용하시는 것도 매우 좋은 방법이 되겠네요^^

BrightWall의 현수막은 코그미디어를 통하여 인쇄 후 실리콘 스트랩 마감된 제품을 택배로 받아보실 수 있으시며,

누구나 쉽게 탈부착 할 수 있습니다.

그동안 정말 많은 분들이 특히 부교역자님들께서 손타카를 열심히 쏘셨지만, 이제 쏘지 아니하시고

손 끝으로 꾹꾹 눌러주시면 주름 없는, 구겨짐 없는, 마치 마감된 벽체를 보시는 것 처럼 깔끔한 이미지를

얻으실 수 있습니다.

테두리 마감도 65mm에 불과해 매우 깔끔한 마감이 가능합니다.

​

물론, 이러한 시스템을 만들기까지 정말 많은 손들이 가기는 하지만,

더욱 정돈되고 편리한 무대배경으로 사용하실 수 있으시다면... 제가 재봉틀을 붙잡겠습니... 음음음...

​

​

정말, 물방울이 생동감이 있는 것 같습니다^^

​

​

앞에서도 말씀드렸지만 BrightWall은 LED 전광판스크린처럼 자체적으로 빛을 내는 장치입니다.

LED 전광판스크린과 함께 빛을 내다 보니, 강대상은 상대적으로 더 어두워 지는 게 물리적인 법칙입니다.

그래서, LED 특수조명이 더더욱 중요해 지죠.

대구침산교회에서는 강대상을 비추는 4,500K #162W #LED파라이트 조명을 총 6개 교체 설치하였습니다.

이러한 장치를 통하여 목사님 얼굴의 어두운 부분을 줄일 수 있고요, 또한 4,500K 색온도를 맞추어

#카메라 에 비추는 얼굴 색을 더욱 자연스럽게 맞출 수 있습니다.

​

​

카메라는 사물을 촬영하는 장치가 아니라, 빛을 찍는 장치이기 때문에 조명은 더더욱 중요한 장치이고요,

또한 적절한 조명의 각도가 매우 중요하죠.

조명의 각도가 너무 높으면 얼굴에 비추는 빛의 방향이 카메라와 너무 차이가 나서 효과가 낮고요,

각도가 너무 낮으면 조명이 시야 안으로 들어와서 눈부심이 너무 심하게 생겨납니다.

카메라의 성능도 중요하지만, 조명의 밝기와 색온도, 각도와 방향 등도 매우 중요한 부분입니다.

​

이러한 특수조명은 #DMX컨트롤러 를 통하여 밝기를 조절할 수 있기 때문에 성도석에 앉아서 보시는 목사님의 얼굴과

카메라에 찍혀서 LED 전광판스크린에 보여주는 화면을 모두 고려하여 조절하실 수 있습니다.

물론, LED 전광판스크린이나 LED TV나 스크리밍을 통한 스마트폰 화면, 그리고 성도님들이 보시는

예배의 현장은 모두 색감이나 밝기의 기준이 다르기 때문에 모두 동일하게 맞출 수는 없지만

여러가지 테스트를 통하여 주어진 환경에서 나은 결과물들을 만들어 갈 수 있습니다.

물론, 코그도 많은 테스트를 하지만 쉽게 결과물이 나오지는 않지만 노력하고 있습니다.

​

​

그동안 수고한 조명들은 램프의 수명이 다 한 경우도 있고,

또한 높은 발열로 인하여 조명의 하우징이 변색되는 경우도 있습니다.

이에 반하여 LED 특수조명은 고른 밝기를 제공하며, 긴 수명과 낮은 발열로 더욱 안정적으로 사용하실 수 있죠.

​

기존 무대 조명용 바튼은 그대로 사용을 하였고요,

바튼 위에 총 22개의 파라이트와 1개의 LED 엘립소이드를 설치하였습니다.

LED 엘립소이드는 강대상용이 아니라, 특별한 행사시 사회자를 비추는 용도로 설치가 되었네요.

이 외에도 천정면에 강대상용 6개, 성가대석용 2개(바튼에 4개), 악기팀용 1개(바튼에 1개) 등 총 31개의 파라이트가 설치되었습니다.

​

​

총 2일간 진행되었던 일정 가운데 방송실 담당 집사님께서 매끼마다 식사를, 그리고 때마다 #피자 를 쏘셔서 너무 감사하고,

죄송한 마음입니다. 이런 현장들은.,. 저희도 인간인지라. 더더욱 꼼꼼하게 작업을 할 수 밖에 없습니다.

사람은 감정에 휩쓸리잖아요ㅜㅜ

​

알볼* 피자입니다. 이틀동안 다른 메뉴로... 일꾼들을 섬겨주셔서 감사합니다.

​

뭐 이런 거 안주신다고 최선을 다하지 않는 것은 아니지만, 이런 현장에서는 최선 + 알파가 있죠.

기존 DMX 컨트롤러가 채널이 부족해서.. 최신형 256채널 DMX 컨트롤러로 교체해 드렸습니다.

필요한 만큼 채널을 배분하여 각각 조절하실 수 있도록 잘 마무리 해 드렸습니다.

​

​

요즘 이러한 LED 백월시스템과 함께 여러가지를 시도해 보고 있습니다.

어쩔 수 없이 목작업이 동반되는 현장들이 계속되고 있고요,

테이블쏘와 원형톱 등 목공구도 같이 현장에 갖고 가는 아이러니가 계속 발생되고 있네요.

하지만 이러한 수고로 또 하나의 현장들이 마감되어 가는 것을 볼 때, 참 감사한 마음입니다.

코그가 그래도 이러한 일들로 달려 갈 수 있으니까요.

​

​

코그미디어가 항상 정확한 답을 갖고 있는 것은 아닙니다.

우리도 끊임없이 고민하고, 답을 향해 달려가야죠.

​

예배시스템에 해결되지 않는 어려움이 있으시다면.

또한 좋은 방안들이 있으시면 언제든지 코그에 문의주세요.

함께 고민하고, 더 나은 방법들을 배우고 찾아 가겠습니다.

​

​

여름을 기다리는 5월. 날마다 날씨만큼이나 행복하시고요,

성경에서 말씀하시는 것처럼 더더욱 삶에 기쁨이 넘쳐나시길 기도합니다.^^

​

고맙습니다^^

​

#예배시스템 #코그미디어

​

​

안녕하세요., 코그미디어입니다^^

​

봄을 기다리던, 지난 2월에 설치했던 #LED전광판스크린 설치기를 나눠봅니다.

​

​

​

LED 전광판스크린은 설치도 중요하고, 서비스도 중요한 품목 중에 하나입니다.

이 녀석은 모듈을 직접 설치하는 반제품이기 때문에 어떻게 설치되느냐가 매우 중요하고요,

동시에 추후 발생되는 A/S를 어떻게 처리하는가가 관건이죠.

​

​

코그미디어에서는 일단 좋은 #모듈 로 좋은 제품을 만들고 있습니다.

바로 #KC인증 을 받은 제품이라는 거죠. KC 인증은 이 제품은 검수되었다는 뜻이죠.

안전, 보건, 환결, 품질 등의 법정 강제인증제도를 단일화 한, 국가인증통합마크입니다.

'Korea Certification mark' 이죠.

특히 전기를 사용하는 제품은 반드시 KC 인증을 받아야 하는데요,

아쉽게도 이러한 절차와 인증없이 무차별적으로 수입되는 제품들이 너무나도 많습니다.

LED 전광판스크린은 큰 전기를 사용해야 하는 제품임에도 불구하고 말이죠.

​

코그 블로그를 보고, 중국의 LED 모듈제조사의 영업팀에서 카톡으로 제품을 좀 써달라는 연락이 자주 옵니다.

금액을 보면, 정말 놀랄 금액이죠. 어떤 날은 아침, 저녁에 카톡을 주시네요.

이제 그만 주셔도 됩니다.

저희는 저희가 서비스 할꺼니까, 저희가 알아서 할께요^^

​

​

어쨋던 서비스는 우리가 해야 하니까, 좋은 제품을 잘 설치하는 게 코그의 '마음 단도리'입니다.

전기케이블과 데이터케이블도, 모듈을 붙이는 방법도, 그리고 인테리어적인 마감까지

모두 코그의 마음가짐입니다.

​

영신교회는 P2.5mm 144inch 제품으로 설치가 되었습니다.

예배당의 인테리어 벽체의 형태를 그대로 살리기 위해서 144inch 제품으로 설계되었습니다.

일반적으로 P2.5mm는 153inch 제품으로 설치가 많이 됩니다.

153inch 제품은 3*3으로 제작된 프레임이 가로로 7개, 세로로 4개가 부착이 됩니다.

1개의 모듈이 가로 세로 160mm니까,

160(모듈 가로 사이즈)*3(프레임에 부착되는 가로 모듈 수)*7(프레임 가로 수)=3,360mm 가 가로의 크기가 되고요,

세로는

160(모듈 세로 사이즈)*3(프레임에 부착되는 세로 모듈 수)*4(프레임 세로 수)=1.920mm가 세로의 크기가 됩니다.

​

이런 구성이죠. 굵은 테두리는 프레임을, 얇은 테두리는 모듈을 나타내고요,

각 모듈은 160*160mm의 크기를 갖습니다.

​

그런데 현장의 상황마다 필요한 사이즈가 다 다르죠. 그래서 프레임 단위의 480mm 크기로 사이즈를 맞추면

구현할 수 있는 크기나 비율이 잘 안 맞습니다.

​

​

그래서... 이러한 특별한 프레임이 필요한 거죠.

상황에 따라 3*3 프레임이 아닌, 2*3, 3*2, 2*2 등의 프레임을 사용하면

480mm 단위의 크기가 아닌, 160mm 단위로 조절할 수 있습니다.

​

실제적으로 영신교회에 설치된 P2.5mm 144inch는 3,200*1,760mm의 사이즈로 설치되었습니다.

완벽한 16:9 비율은 아니지만, 최대한 근접한 비율로 설치가 되었고요,

교회에 필요한 사이즈로 설치가 되었습니다.

​

모듈의 구성도는 아래와 같습니다.

모듈 기준으로, 20*11개의 모듈을 갖습니다.

그래서 제일 상단에는 2*2, 혹은 3*2의 프레임이,

그리고 좌측에는 2*3의 프레임이 사용되었습니다.

​

코그미디어에서는 이러한 변형된 형태의 프레임도 이음새가 발생하지 않도록 설치하기 때문에

전체가 1개의 화면처럼 보실 수 있으시죠.

​

P2.5mm 144inch 스크린은 3,200*1,760mm의 화면 사이즈를 제공하고요,

1,280*704의 해상도를 제공합니다.

​

​

특히 테두리(베젤) 없이, 반 매립으로 시공된 영신교회는 더더욱 깔끔하고 깨끗한 전광판스크린이 완성되었습니다.

이 일을 위해 직접 인테리어 작업을 해주신 장로님과 도와주신 교회와 목사님께 감사의 마음을 전합니다.

​

흐릿한 프로젝터에서, 이제 더욱 선명하고 밝은 화면을 제공하는 LED 전광판스크린도

코그미디어를 통하여 더욱 교회에 적합한 사이즈로 구성하실 수 있습니다.

​

이번 주간은 고난주간인데요, 부활주일을 앞두고 대구에 있는 교회에 P2.5mm 167inch 제품이 설치됩니다.

그리고 다음주간은 청도에 있는 교회에 P2.5mm 171inch 제품이 설치되는데요,

LED 전광판스크린 설치를 직접 확인하시고 싶으시면 연락주시면 안내 해 드리겠습니다.

이 두곳도 모두, 변형된 프레임을 같이 사용해서 설치가 되고요,

코그미디어에서 새롭게 시작하는 LED 백월시스템도 같이 도입이 됩니다.

​

​

코그미디어는 예배미디어의 모든 솔루션을 직접 제공하고 있습니다.

예배시스템의 어려움이 있으시면, 코그미디어에 문의주세요.

​

053) 323-1907

010-2875-2378

010-7913-1316

caugkr@naver.com

​

​

​

안녕하세요. 코그미디어입니다.

추운 날씨가 계속되고 있네요. 코그는 다행히 건물 안에서 하는 작업들이 대부분인데,

이러한 날씨에 추운 곳에서 일하시는 분들, 건강에 유념하셔서 힘들지 않은 겨울을 잘 나셨으면 좋겠네요.

​

예전에는 4계절이 뚜렷한 나라라고 배웠는데, 요즘은 춥던지 덥던지 뭐 그런거 같습니다.

​

지난 번 포스팅에 이어, #칠곡중앙교회 영상시스템 설치기를 나눠봅니다.

#영상시스템 은 카메라를 사용하기 때문에 소스의 입력과 출력에 따라 나누어서 생각해 볼 필요가 있죠.

​

특히, 프로세싱 장치인 스위쳐의 입력소스들은 대부분 카메라나 PC 등이 사용이 됩니다.

PC는 파워포인트를 사용하실 수도 있고요, 인터넷 동영상이나, 자료의 웹서핑, 그리고 자막기 등이 입력 장치들입니다.

그리고 카메라가 있죠. 요즘은 카메라가 좋은 소스를 생성하는 것 뿐만 아니라,

팬틸트도 디지털방식으로 프리셋 기능을 사용하실 수 있습니다.

​

하지만, 이러한 카메라의 성능이 더 좋아짐에도 불구하고 카메라는 여전히 빛의 흔적을 담는 장치이기 때문에

빛의 영향이 매우 크죠. 만약 햇빛이 내리쬐는 야외의 경우, 그림자를 줄이기 위한 반사판만 있어도 되겠지만,

교회와 같은 실내 환경에서는 조명의 역할이 매우 중요합니다.

그래서 영상시스템에는 조명이 같이 설치해서 전체적인 색감이나 밸런스를 맞추어 갑니다.

​

​

이번 프로젝트에서는 강대상 #파라이트 5기, 무대 파라이트 12기, 성가대석 조명 4기, 컬러 무빙 4기가 설치되었습니다.

파라이트는 카메라 색감을 위해 4,500K 제품으로 설치하였습니다.

​

예전에는 강대상 뒷편에 #프로젝터 를 사용하는 환경이었기 때문에 조명이 스크린의 화면을

흐리게 만들기 때문에 조명을 사용하는 것이 조심스러웠는데요,

요즘은 #LED전광판스크린 을 사용하시는 곳에서는 조명의 영향이 프로젝터에 비해 훨씬 적기 때문에

조명을 통한 색감 조정이 필요한 싯점인 것 같습니다.

​

​

한스텝 더 좋은 화질의 #카메라 를 사용하는 것도 좋은 영상을 만드는 데 중요한 부분이지만,

조명을 통하여 더욱 좋은 색감과 선예도를 찾는 것도 중요하다는 거죠.

물론, 카메라의 세팅을 메뉴얼로 잡으셔서 밸런스나 조리개를 수정하실 수 있지만,

전문 인력이 상주하는 시스템이 아니기 때문에 물리적인 환경을 개선하는 것이 매우 중요한 포인트입니다.

​

이번 영상시스템을 설치할 때, 교회에서 요청하셨던 부분이 실시간으로 색감을 조금씩 보정할 수 있는 시스템을 요청하셨고요,

카메라와 카메라 컨트롤러에서 색감을 메뉴얼로 수정하고, 또 필요할 경우 오토로 사용하실 수 있는 장비로 설치가 되었습니다.

​

​

총 4대의 카메라가 설치되었는데요, 카메라는 #AVICS #MRC-KA30 1대와 MRC-KA20 3대가 설치되었습니다.

KA30은 30배 줌이고요, #KA20 은 20배 줌입니다.

그리고, 컨트롤러는 #RM-KA200 으로 설치가 되었습니다.

RM-KA200은 다이얼 노브를 통하여 색감이나 노출값을 단계적으로 설정할 수 있습니다.

물론, 프리셋 기능을 통하여 카메라의 팬틸트를 자동으로 운용할 수 있는 것은 기본이죠.

하지만, 이러한 설정이 쉽게 사용할 수 있다는 이야기는, 반대로 쉽게 세팅이 바뀔 수 있고,

바뀐 세팅을 잘 확인하지 못하면 조금 난간한 상황이 발생 할 수 있다는 거죠.

그래서 각 교회의 환경과 방송실 사역자들의 필요에 따라 장비를 선택하시면 좋을 거 같습니다.

​

​

각 카메라는 전용 브라켓에 설치가 되었는데요,

특히 #PTZ카메라 는 더욱 단단하게 고정이 잘 되어야 합니다.

벽체가 약할 경우, 흔들림이 심하고요, 상황에 따라 포커스를 놓치거나

프리셋 기능을 사용하실 때 특히 수직 포인트가 처지는 경우들이 있습니다.

전용 브라켓은 일반 벽부형 브라켓보다는 길이가 짤고, 더욱 단단하게 고정이 되기 때문에

단순히 설치된 형태의 차이보다는 결과물에도 영향을 미치죠.

물론, 일반브라켓과 전용브라켓 비용 차이는 좀 있는 편입니다.

​

​

전체적인 입력소스를 프로세싱하는 HD 스위쳐는 #LUMANTEK #VS8 이 설치되었습니다.

요즘 반도체 문제로 스위쳐의 수급도 좋은 편은 아니지만, 이 프로젝터를 진행할 때

적절한 타이밍에 수급이 되어서 잘 설치가 되었습니다.

​

김해 프로젝터에 이어, 이번에도 VS8 제품이 설치가 되었는데요,

VS8은 교회에서 사용하시기에 적절한 기능을 제공하는 안정적인 스위쳐입니다.

물론, VS4도 가성비 좋은 스위쳐이지만 하드웨어 자막기를 사용하실 경우에는

LAYER 방식으로 연결되는 VS4 + #UB4 자막기로 구성하시는 것 보다는

VS8 + #UB2 구성이 더욱 안정적이고, 채널 여유도 있는 편이죠.

UB2는 KEY, FILL로 구성되는 2개의 #DSK 입력채널이 필요하기 때문입니다.

(루먼텍의 UB2는 스위쳐에서 프로세싱하는 KEY/FILL 방식, UB4는 PGM에 덧입히는 LAYER 방식입니다.)

​

입력채널은 4개의 카메라와 방송실의 PPT PC, 자막기 PC, 그리고 강대상 노트북 입력 등으로 구성하였고요,

방송실 집사님께서 행사시에 사용할 수 있는 SDI 포트를 만들어 달라고 하셔서

무대 하단에 SDI 포트와 전기 파워콘까지 확보를 했습니다.

​

​

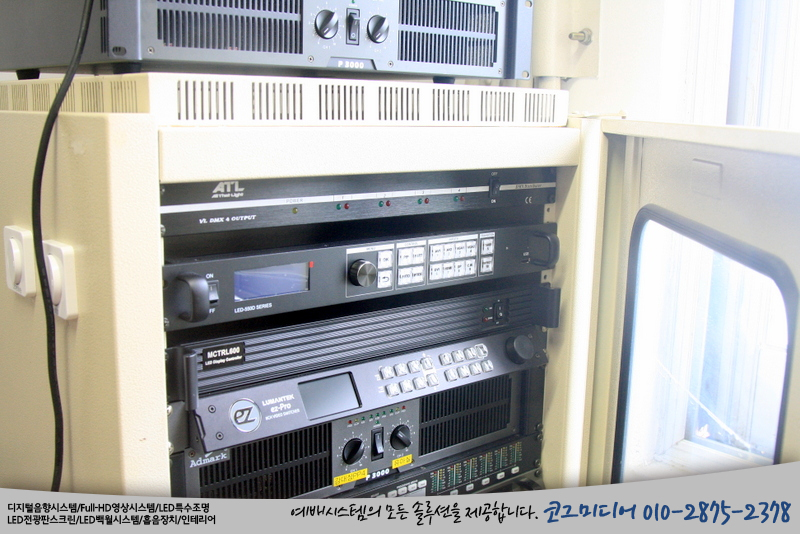

방송부스와 앰프랙실이 분리되어 설치가 되었고요,

방송부스 책상에 별도의 랙을 설치하여 VS8의 본체를 설치하였습니다.

​

​

​

VS8은 본체와 서페이서가 분리되는 제품이고요, 랜케이블로 연결됩니다.

요즘, 랜케이블이 매우 다양한 일들을 감당하네요.

네트웍 뿐만 아니라, HDMI 신호도 컨버터를 통하여 전송할 수 있고요,

STP 케이블은 음향의 4채널 멀티케이블을 대체하기도 하죠.

카메라 컨트롤러의 통신선으로도 사용을 할 수 있고요,

POE 기능으로 전기를 함께 보내는 기술 뿐만 아니라, 음향 앰프를 구동할 수 있는 장치도 있습니다.

랜케이블은 보통 CAT5e를 많이 사용하는데요, CAT6, CAT7, SFTP 등 다양한 규격으로

점점 다양해 지고 있는 것 같네요. 정말 유용한 케이블입니다.

LED 전광판스크린의 시그널도 랜케이블로 전송하니까 정말 중요한 케이블이 되어 버렸네요.

​

VS8은 총 8개의 입력소스를 받아서 프로세싱 후

SDI*2, HDMI*1 개의 PGM 출력과

SDI*2 개의 AUX 출력을 제공합니다.

물론, HDMI 멀티뷰 출력까지 제공하기 때문에 총 6개의 출력을 제공하죠.

​

​

특히 예배와 행사의 기록을 위해 PGM 녹화 1개와 AUX 출력을 통한 CLEAN SOURCE 1개를

따로 녹화하도록 설치가 되었습니다.

#BLACKMAGICDESIGN 의 #HyperDeck #StudioHD Plus 2대가 전용 RACK Sheild에 같이 설치하였습니다.

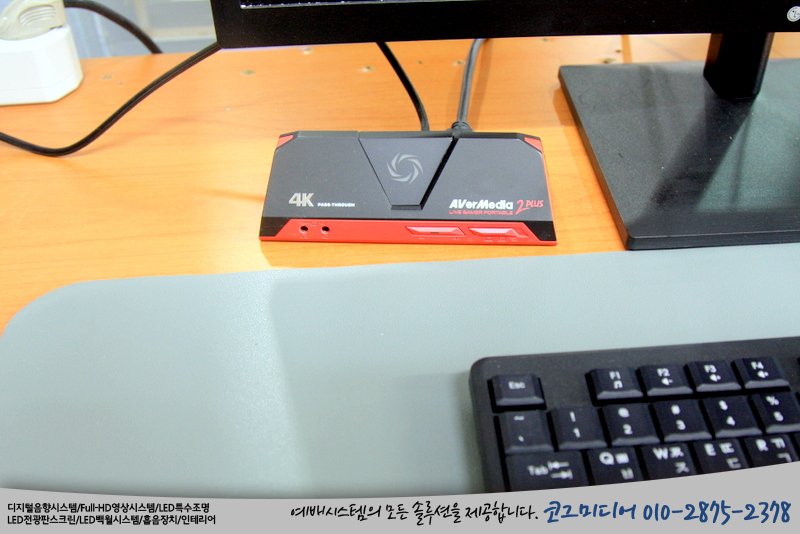

물론, 실시간 스트리밍을 위한 #LGP2+ 제품도 같이 세팅이 되었고요.

​

아쉬운 점은, 지금은 VS8의 수급이 좀 어려운 편이기 때문에 조금 여유있게 공사를 발주하셔야 하실 거 같네요.

​

루먼텍 제품은 국내 제조 제품이라는 장점도 있지만, 안정성과 내구성이 매우 좋은 제조사이고요,

저희도 설치해 드리고 관리해 드리기가 더욱 쉬운 편이네요. 애정 아이템입니다^^

​

자막기는 루먼텍의 UB2로 설치가 되었습니다.

UB2 자막기는 원도우즈 기반에서 안정적으로 사용하실 수 있고요,

쉽게 배워서 사용하실 수 있습니다. 특히 자막 페이지 안에 문자나 도형, 이미지 뿐만 아니라

길지 않은 동영상을 루프로 재생하실 수 도 있습니다.

물론, 추가적인 로고를 2개 사용하실 수 있기 때문에 교회 로고나, 행사 로고를 미리 세팅하여 사용하실 수 있습니다.

​

아무래도 하드웨어 자막기를 사용하시면, 파워포인트를 통한 크로마키 자막기보다 편리하다는 장점이 있고요,

크로마키 자막기는 상대적으로 저렴한 비용에 자막기능을 사용하실 수 있다는 장점이 있습니다.

둘 다 좋은 결과물을 만들어 낼 수 있고요, 장단점을 잘 살펴보셔서 결정하시면 되실 거 같습니다.

​

​

영상시스템의 꽃은 뭐니뭐니해도 결과물의 출력이죠. 바로 DISPLAY입니다.

요즘은 프로젝터 보다 #LED전광판스크린 을 사용하시는 경우들이 많은 편인데요,

LED 전광판스크린은 먼 거리에서도 매우 선명하고, 밝게 시청하실 수 있습니다.

코그미디어에서는 #프로젝터 와 #고휘도스크린 뿐만 아니라, LED 전광판스크린도 직접 설치를 하고,

직접 서비스를 제공하고 있습니다.

​

​

LED 전광판스크린은 손바닥만한 모듈을 가로, 세로로 연장하여 큰 화면을 만드는 디스플레이 장치입니다.

설치하는 것도 중요하지만, 서비스는 더 중요한 제품이죠.

코그미디어에서는 이러한 LED 전광판스크린에 KC 인증을 받은 최고급 모듈로 설치가 되고 있고요,

1,300cd/m2(칸델라) 밝기의 제품을 사용합니다. 600cd/m2 보다 더욱 밝은 화면을 제공하고 있죠.

(일반적인 LED TV는 300 ~ 400cd/m2의 밝기를 제공합니다)

LED 전광판스크린의 밝기는 거리가 멀수록 더 중요한 포인트죠.,

​

그리고, 무엇보다 코그미디어에서는

이러한 LED 전광판스크린을 직접 설치하고, 직접 서비스를 제공하고 있기 때문에 더욱 안정적은 운용이 가능합니다.

​

​

강대상에서 바라보시는 모니터용 TV와 강대상 위의 소형 TV가 설치되었고요,

성가대석에서 시청하시는 TV와 자모실 TV, 드럼부스 내 현장 확인용 TV가 설치되었습니다.

​

​

그 외에도 로비 TV와 Cafe TV에 중계장치가 설치되었습니다.

​

​

약 1달 조금 넘는 시일동안 설치된 프로젝터였는데요, 코그 사무실과 매우 가까운 곳에 있는 현장이어서

더욱 자주 가서 작업을 진행하게 되었고요, 자주 들러서 유지보수를 제공하고 있습니다.

특히 예배시스템은 가까운 곳에서 유지보수를 제공하는 것이 더욱 중요합니다.

​

코그미디어는 이러한 전체적인 예배시스템의 모든 솔루션을 제공하고 있습니다.

더욱 전문적인 기술력과 전체적인 시스템 관리를 제공하고 있습니다.

​

​

예배시스템이 필요하실 때에는 언제나 코그미디어의 문을 두드러 주세요.

더욱 정확한 진단으로 최선의 결과물을 제공해 드리겠습니다.

​

추운 날씨와 코로나로부터 더욱 건강한 하루 하루 되시길 바랍니다.

감사합니다. 평안하세요^^

안녕하세요. #코그미디어 입니다.

이제 날씨가 제법 추워지는 것 같네요. 그래도 다음주에는 이번주보다 날이 따스하다고 하니 참 다행이고, 감사한 일입니다.

어찌 가을이 점점 짧아지는.. 여름과 겨울의 브릿지 정도가 되어 가는 것 같네요.

​

하루 종일 밖에서 작업하다가 따스한 집에 오니... 발바닥이 간질간질 하네요^^

모두들 환절기에 건강조심 하시고요, 특히 #위드코로나 시대에 삶과 건강을 모두 챙기시는 이웃님들 되세요^^

​

오늘은 날이 좀 추우니까.. 더운 이야기, 더운 사진을 나눠 보려고 합니다.

지난 여름, 한창 더울 때 진행되었던 김해주안교회 예배시스템 설치기입니다.

물론, 김해나 부산쪽에도 좋은 팀들이 많이 있지만, 코그 블로그를 통해 연락을 주셨고,

이번 #예배시스템 설치에 코그를 믿고 선택해 주셔서 감사를 드립니다.

​

#김해 는 대구 코그사무실에서 1시간 30분 정도 걸리는 곳입니다.

멀지 않은 곳이죠. 특히 밀양을 지나가는 길은 언제나 맑고 시원한 하늘을 볼 수 있는 것 같아 더욱 좋네요.

매일 출퇴근 했지만, 하늘 풍광을 보며 다니는 길이 늘 즐거웠던 것 같습니다.

​

이번 프로젝트에서는 #HD영상시스템 과 #LED전광판스크린 이 주된 설치작업이었고요,

LED 전광판스크린과 함께 #LED무대조명 이 같이 설치되었습니다.

​

그리고, 약간의 #음향시스템 작업이 있었습니다.

목사님께서 사용하시는 #강대상모니터스피커 설치와 #우퍼스피커 설치, 무대용 #엘리베이션마이크 설치였고요,

이러한 작업이 방송실 음향부스 이전과 함께 진행되었습니다.

코그와 함께 움직이시는 목수 장로님께서 동행해 주셔서 음향부스 책상도 만들어 주셨고요,

LED 전광판스크린 설치를 위한 벽체 보강작업과 마감작업까지 도와주셨습니다.

덕분에 깔끔한 마무리가 되었네요.

​

음행부스 책상은 원래 MDF로 제작을 해서, 시트지로 마감하는 계획이었지만

아카시아 집성목으로 변경이 되었습니다. 부스 제작까지만 진행을 하고, 교회에서 집성목 도장을 하셨습니다.

아카시아 집성목은 상당히 고급스러운 색감과 무늬를 제공해 주는 장점이 있죠.

장로님께서 아주 튼튼하게 잘 만들어 주셨네요. 감사드립니다. 장로님.

​

​

음향시스템은 기존의 장비들을 그대로 운용하셨습니다.

믹서는 #ALLEN&HEATH #SQ6 네요. 24채널 믹서이고요, 스테이지박스를 통하여 채널을 확장하여 사용하시고 계시네요.

기존 설치와 세팅이 잘 정리되어 있었고요, 다행히 멀티케이블이 이전하는 방송부스까지 길이가 되어서...

앰프랙에 패치되는 멀티케이블만 새로 제작이 되었습니다.

​

​

강대상 모니터스피커는 목사님 뒷편 LED 전광판스크린 하단에 설치하려고 했었는데요,

교회에서 천정에 설치를 요청하셔서 천정에 설치가 되었습니다. 천고가 상당히 높은 편이었지만

#LSS #PP4 의 당찬 사운드가 강대상 모니터스피커로 충분한 역할을 감당하네요.

쓰면 쓸수로 멋진 녀석입니다. 아., 물론 PP4는 4인치 소형스피커이고요, 스피치용 모니터스피커로 정말 좋은 것 같습니다.

이태리에서 수작업으로 만드는 녀석이라네요. 흰색 천정이어서, 흰색으로 설치가 되었고요.,

천정과 물아일체 된 것 같네요.ㅎㅎ

좋은 녀석들은 써 보면 다 알죠.

​

사운드도 사운드이지만, 강대상 바닥이 깔끔해지는 건 덤입니다.

​

천정에 강대상 모니터스피커 LSS. PP4 2대와 무대 엘리베이션 마이크 4대, 강대상 특수조명 4대가 설치되었습니다.

​

그리고 무대에 사용할 수음용 #콘덴서마이크 가 4대 설치되었습니다. 엘리베이션으로 설치가 되었고요,

가운데 2대가 같이 움직이고, 양쪽 2대가 같이 움직이도록 설치가 되었습니다.

적은 인원이 중창을 하실 때는 가운데 2대만 사용하실 수 있도록 설치가 되었죠.

마이크는 #SHURE #PGA81-LC 입니다.

이제 마이크를 스탠드로 설치하는 불편함과 움직임이 사라졌네요.

​

​

​

HD 영상시스템은 총 3대의 #PTZ카메라 와, 8채널 #스위쳐 가 설치되었습니다.

PTZ카메라는 #PUR #HD-20 으로 설치가 되었는데요, PTZ 카메라의 장점이 크죠.

미리 설정된 프리셋 기능으로 빠르고 정확하게 이동 할 수 있습니다. 조이스틱으로 미세조절이 힘들었던

아날로그 방식의 PTZ와는 차이가 있죠.

모양도 흰색에 깔끔한 원형 타입이어서 벽체나 천정에 이질감이 전혀 없는 제품입니다.

전용 브라켓으로 설치가 가능하고요, 또한 천정면에 붙여서 설치도 가능합니다.

​

​

PTZ 카메라는 다양한 제조사들의 카메라들이 있지만 좋은 색감을 제공해 주는 것 같습니다.

물론, 구입할 수 있는 비슷한 가격대의 제품들 중에서 말이죠^^ 오해 없으시기를...

커메라 컨트롤러는 #EDISTEC 제품으로 설치가 되었습니다.

​

​

스위쳐는 #LUMANTEK #VS8 8채널 제품이고요, 특히 본체와 컨트롤러 서페이서가 분리되어 있어서 더욱 좋은 제품입니다.

SDI 케이블은 유연하지 않기 때문에 랙케이스에 고정용으로 사용하는 것도 좋은 방법이죠.

VS8이 그런 녀석입니다. 서페이서와는 랜케이블로 연동이 되고요. 랙에 장착되는 본체는 버튼 패널이 각이 있어서

액정을 보는 부분과 버튼을 누르는 부분이 상당히 편합니다. 서페이서가 없이도 운용이 가능한 부분이긴 하지만

역시 방송실에는 서페이서가 존재해야... ㅎㅎ

​

​

방송실 집사님께서 PC와 같은 방송실 운용 전반적인 세팅을 도와주셔서 더욱 빠르게 작업이 진행되었던 것 같습니다.

사실, 방송실 전기배전함에서 천정까지 배선이 좀 힘들어서 시간이 많이 걸리긴 했지만

집사님께서 많은 도움을 주셔서 참 감사합니다.

편집된 PGM 시그널을 LED 전광판으로, 그리고 TV 중계로, 그리고 녹화 및 스트리밍으로 잘 전달이 되었습니다.

특히 #스트리밍 #AVERMEDIA #LGP2+ #GC513 제품이고요, 물론 더 저렴한 제품도 있지만

이 녀석은 녹화 및 스트리밍 뿐만 아니라, 자체 #microSD 카드로 PC 없이 녹화가 되기 때문에

갑작스러운 운용의 변화에 대처하기가 좋은 녀석입니다.

​

그런데 말입니다. microSD 카드가 너무 작은 건 안비미입니다.

​

이제는 #유튜브송출 이나 #OBS 를 통해 실시간 스트리밍이 가능해 져서 예배에 많은 도움이 되는 시기가 되었네요.

물론 이런 일들이 코로나19로 인하여 발생되었지만, 결과적으로 더 넓은 예배의 확장이 되었습니다.

이제 많은 교회들이 방송국이 된 형국이니까요. 좋은 예배의 도구로 쓰일 수 있도록 코그도 최선을 다해 달려 가겠습니다.

​

이러한 HD 영상시스템의 최종 출력은 예배를 돕는 디스플레이죠.

코그미디어에서는 프로젝터와 고휘도스크린 뿐만 아니라, LED 전광판스크린도 직접 설치를 하고 있습니다.

물론, 서비스도 직접 진행하고 있는데요, 매우 많은 chip들로 영상을 만드는 장치이기 때문에 문제가 발생될 수 있습니다.

직접 진행하는 빠른 서비스가 매우 필요한 부분인데요, 코그미디어에서는 빠르게 대응하도록 최선을 다하고 있습니다.

오늘도, 오전에 작년 2월에 설치한 LED 전광판의 모듈이 문제가 발생되었다고 연락주셔서,

오전에 스트리밍 시스템 설치를 마치고, 급히 오후에 들어가서 마무리 해드렸습니다. 케이블 접불이네요.

간혹 이러한 문제가 생길 수 있기 때문에 더더욱 직접 설치하는 팀이 빠른 서비스를 제공해 드릴 수 있는 건 기본이죠.

​

​

김해주안교회에는 P3.0mm 183inch로 설치가 되었습니다.

요즘 추세는 P2.5mm이지만, P3.0mm도 충분히 좋은 결과물을 제공해 줍니다.

특히 무대가 넓은 교회에서는 P3.0mm도 아주 깨끗한 화면을 보실 수 있고요,

비용적으로, P2.5mm 보다 더욱 큰 사이즈로 설치가 가능하기 때문에 더욱 장점이 있습니다.

​

​

LED 전광판스크린은 기존 프로젝터와는 비교할 수 없는 밝기와 화질을 제공합니다.

물론, 화질은 동일하지만 밝기와 구현방식의 차이로 인하여 더욱 명확한 차이를 보여주죠.,

특히 LED TV보다 3배 정도 더 밝은 1,200~1,300cd/㎡를 제공하기 때문에 오히려 밝기를 낮추어서 사용을 하고요,

요즘은 전기도 예전에 비해 훨씬 적게 사용하기 때문에 더욱 경제적이며 안정적으로 변하고 있습니다.

​

​

특히 코그미디어에서는 #KC인증 을 받은 PUR LED로 설치를 하고 있습니다.

KC 인증은 안전과 보건, 환경, 품질 등의 법정 강제인증제도이며, 국가가 확인하고 검수한 안정적인 제품의 인증입니다.

LED 전광판은 특히 더더욱 KC 인증이 필수이죠. 확인하셔야 하는 부분입니다.

​

​

LED 전광판스크린의 사이즈는 4,032 * 2,304mm이고요, 해상도는 1,344 * 768pixel입니다.

LED 전광판스크린은 스크린 사이즈 ÷ 피치 P3.0mm 계산하면 해상도가 나오죠.

코그미디어에서는 더욱 좋은 비율의 화면을 구성하기 위해 프레임 단위가 아닌, 모듈 단위의 형태로 설치가 가능합니다.

그래서 교회의 상황에 더욱 적합한 사이즈로 설치가 가능하죠. 물론 더 많은 수고와 더 많은 기술이 필요하지만

충분히 넉넉하게 잘 설치하고 있습니다.

​

​

특히 더욱 안정적인 평활도를 제공해 주기 때문에 화면도 더욱 깔끔합니다.

테두리도 더욱 깔끔하고, 베젤이 얇게 설치되도록 하는 작업도 코그미디어에서 고안해 낸 방법이고요,

이러한 평활도 작업과 베젤 마무리 작업때문에 목수 장로님께서 함께 설치를 도와주시고 계십니다.

더욱 깔끔한 마무리가 필요하실 때는 코그미디어입니다^^

​

​

LED 특수조명도 설치가 되었는데요, 총 14대의 WARM-WHITE 파라이트와 3대의 컬러 파라이트가 설치되었습니다.

천정면과 같이 흰색으로 설치가 되었고요,

​

기존의 조명 바튼을 그대로 사용했는데요, 특히 강대상의 조명은 바튼에 설치할 수 있는 위치가 아니기 때문에

따로 설치가 되었습니다. 교회에서 문제가 발생할 경우 직접 서비스를 천정에서 하시기 원하셨고요,

천정에서 조명을 교체할 수 있는 방식으로 설치해 달라고 하셔서 천정에서 들어올릴 수 있는 방식으로 설치가 되었습니다.

​

​

사실, 코그미디어에서도 생각하지 못한 방식이었는데요, 교회에서 아이디어를 주셔서, 목수 장로님께서 구조 장치를

만들어 주셨습니다. 저희는 단지 피스 몇개와 케이블 연결만 했을 뿐인데 목사님께서 너무 좋다고 하셔서 감사합니다.

몸 둘 바를 모르겠네요.^^ 감사합니다. 목사님. 집사님. 그리고 목수 장로님.

​

​

​

요즘은 LED 전광판스크린 때문에 HD 영상시스템도 필요하고, 스트리밍도 필요하고, 조명도 필요한 시대가 되었네요.

코그미디어는 LED 전광판스크린 뿐만 아니라, 예배시스템에 필요한 모든 솔루션을 제공하고 있습니다.

LED BackDrop도 새롭게 런칭이 되었는데요, 조만간 그 이야기도 다시 풀어보겠습니다.

​

​

코그의 팀원들이 약 8일 정도 수고한 것 같네요.

그래도 모든 일들이 순적히 마무리되고, 교회에서도 잘 사용하셔서 참 좋은 시간들이었던 것 같습니다.

그리고 점심도 맛집이 많고, 필요한 자재도 가까운 곳에서 구할 수 있어서 좋았고요,

무엇보다 아름다운 하늘을 볼 수 있어서 더욱 좋았네요.

​

​

우리는 또 다시 이 혹독한 겨울을 지나야만 봄이 오고, 여름이 오겠지만

이러한 모든 일들을 섭리하시는 하나님을 예배하는 일에 코그가 함께 달려 갈 수 있다는 사실이 늘 감사한 것 같습니다.

​

이제 위드코로나네요. 모든 예배의 현장들이, 그리고 우리의 삶의 자리들이 일상으로 회복되는 날이 빨리 오기를 기도합니다.

늘 건강하시고요, 평안하세요^^ 감사합니다. ^^ 꾸벅.

​

​
