안녕하세요?

​

안녕하세요. 라는 인사가 정말 필요한 시대를 살아가는 것 같습니다.

마스크 없이 살아갈 수 없는 시대. 그래도 그 안에서 새로운 소망과 기쁨이 솟아나길 기도합니다^^

​

코로나 추석이 시작하기 전, 여주에 올라가 작업을 했습니다.

HD 영상시스템과 LED 전광판스크린을 설치하였습니다.

​

견적과 세부논의는 4월에 마쳤지만, 코로나가 끝나고 작업을 하려다 쉽게 잠잠해 지지 않아서

코로나 중이지만 설치를 진행하였습니다.

​

​

1년여만에 다시 찾은 여주는 여전히 숨 쉬기 좋은 도시였습니다.

3일간 진행된 일정 속에, 매일 아침 새로운 풍광을 느낄 수 있었으니까요^^

물론, 낮에는 교회 건물 안에서만 움직여서 아름다운 하늘을 볼 기회는 별로 없었지만

숙소에서 일어나 아침 산책을 다닐 때 느꼈던 아름다운 모습이 지금도 기억납니다.

​

작년 여주 프로젝트를 진행할 때도 매일 아침 산책을 다녔던 길도 보이고,

남한강의 모습도 보이네요.

뭐, 경치 구경하러 온 건 아니고요, 일 하러 왔습니다^^ 경치는 덤이죠.

​

​

첫날 진행된 일들은 늘 마찬가지죠. 기존 장비들을 탈거하고, 케이블 배선작업,

그리고 방송실 케이블 정리 등이 시작됩니다.

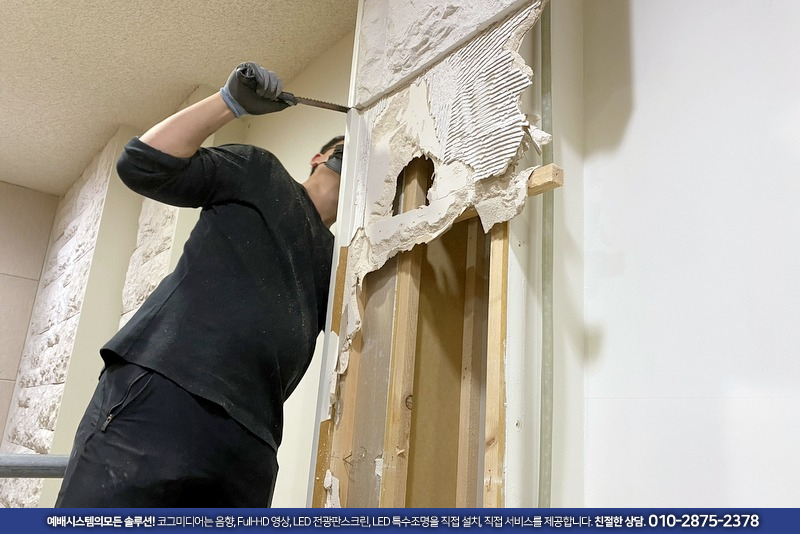

이번 현장에서는 기존 인테리어 구조물에 변형을 줘서, LED 전광판스크린을 설치해야 해서

직접 인테리어 벽체를 해체하였습니다.

​

​

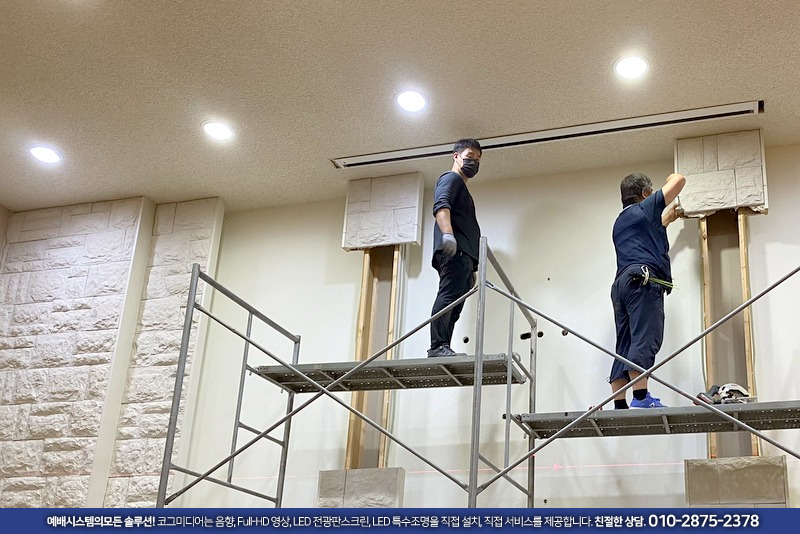

앗시바를 올라가서 레이저레벨기로 라인을 잡고, 커팅. 커팅. 커팅.

기둥마감이 파벽돌이어서 그라인드로, 그리고 원형톱으로, 그리고 일일이 톱질을 해가며 진행하였습니다.

​

​

특히, 급히 구입해서 올라간 이 녀석이 일을 도왔네요.

역시... 좋은 공구가 시간과 퀄리티, 노동의 양을 줄여줍니다^^

​

​

LED 전광판 스크린을 설치하는 자리를 만드는데 반나절을 소비했습니다.

​

뭔가 작업에 대한 이야기를 나누고 있는데, 마스크를 끼고 있으니 화가 난 얼굴 같네요. 아닙니다. 오해하지 마세요. 온화한 박대리입니다^^

​

먼 곳 까지 와서 틀 잡는데 시간을 많이 소비해 버렸네요.

그래도 이것도 우리들이 해야 할 일이기에 묵묵히, 그리고 꼼꼼하게 진행했습니다.

특히 LED 전돵판스크린은 무게가 상당히 나가기 때문에 설치할 곳에 하지작업을 단단히 해야 합니다.

늘 기술과 응원을 아끼지 않는 솔로몬 이사님께서 직접 오셔서 설치에 대한 논의도 함께 해 주셔서

더욱 단단히 설치할 수 있었네요.

​

어제 진행했던 대구 현장에도 직접 오셔서 도와주셔서 너무나도 감사를 드립니다^^

​

​

전광판 전원과 시그널케이블을 CD관에 넣어서 배선을 진행하였고요,

추가적으로 설치된 강대상 LED 조명 2기도 배선을 진행하였습니다.

그 외에 HD 영상을 위한 카메라 배선과 중계 케이블 배선 등을 정리하고 첫날을 마무리 합니다.

​

작년에 여주에 3주 가량 있었서인지, 숙소는 어렵지 않게 구하였네요.

​

남한강인가요? 시원하게 뻗은 강줄기를 보면서... 오랜만에 한번 달려봅니다.

숨이 차오를 때 까지... 모처럼 심장 펌프질 좀 했네요.ㅋㅋ 자주 해야 하는데.

​

이제 나이가 들어가는지... 날아가거나 어디에 앉아 있는 새를 보면 참 좋은 것 같습니다.

새소리도 좋고요. 새벽에 만나는 새들도 참 좋았는데. 사진으로 남기지는 못했네요.,

제 마음 속에 남겼나 봅니다.

​

​

푹 쉬었어니... 이제 또 달려야죠.

카메라도 설치해야 하고, 방송실도 정리해야 합니다.

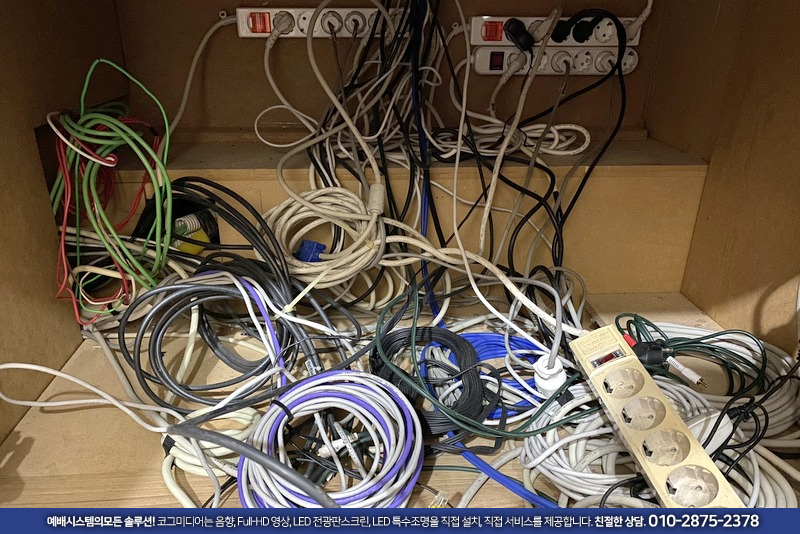

방송실은 제 담당이기 때문에 오늘도 아마존처럼 무성한 케이블 덤불속으로 들어가 봅니다.

이번 현장은 책상 밑에서 작업을 해야 하네요. 저처럼 덩치큰 사람에게는 좀 힘든 일이긴 합니다.

그래도 필요한 선은 하나씩 정리해서 잘 남겨두고, 필요없는 선은 과감하게 정리 해 봅니다.

​

​

사실, 코그에서 가장 신경쓰는 부분 중 하나입니다.

특히 전기선에 많은 신경을 쓰고 있죠.

방송실 순차전원기와 연결되어야 할 기기들과, 방송실 벽전기의 상시전기를 사용할 장비들을 구분하고,

그에 따라 각각 다른 콘센트를 만들고, 체결합니다.

물론, 그에 따른 굵기 이상의 케이블들을 사용해야죠.

​

간혹, 방송실에 전기선을 새로 정리해 줄 수 있냐는 문의가 들어옵니다.

이유를 여쭤보면, 언제 전기가 다운될지 불안하다는 경우도 있고요, 화재의 위협을 느끼는 분들도 계시더라고요.

그런데 이러한 교회 방송실 작업을 하면서 기존케이블들을 바꾸지 않고 설치하는 경우들이 많이 있습니다.

사실, 이러한 부분이 가장 중요하고, 기본적인 일인데도 말이죠.

더군다나... 방송장비를 설치하면서 접지없는 2P 케이블이나 접지없는 콘센트를 사용하시는 곳도 아직 많은 것 같습니다.

​

이번 현장에서는 차단기에서 방송실까지는 6SQ의 굵은 선으로 인입이 되었는데요,

방송실 데스크 밑에서 1.5SQ로 바뀌어서 콘센트로 순차전원기에 전기가 공급이 되었습니다.

​

가끔 메인스피커의 한쪽이 소리가 불규칙적인 경우들이 있으셨고,

순차전원기도 고장이 나서 수리를 하셨다고 하시네요.

일반 콘센트는 허용전류가 16A 밖에 되지 않았습니다.

여러 앰프를 사용하는 순차전원기의 전기 인입은 콘센트로 연결되면 안되는 이유죠.

순차전원기의 전기선은 최소 2.5SQ 이상, 가급적 4SQ 이상의 케이블로 차단기에서 바로 인입하는 것이 좋습니다.

​

물론, 더 큰 용량의 다수의 앰프를 사용하신다면 더 높은 단계의 케이블과 차단기 등이 설치되어야겠죠.

​

고장난 순차전원기도 SOVICO. PS-108로 교체하였고요, 전원 케이블도 4SQ로 교체 해 드렸습니다.

그리고 PC 사용을 위한 벽전기도 확인을 하고, 모든 콘센트와 플러그를 접지용으로 교체하였습니다.

전기도 용도에 따라 잘 구분이 되어야죠.

​

​

​

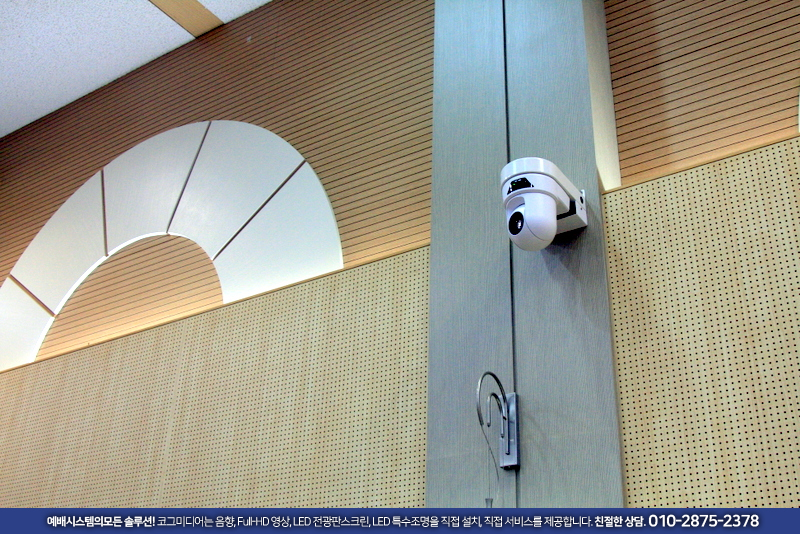

카메라는 코그에서 늘 설치하는 PUR. HD-20 카메라로 설치하였습니다.

프리셋 기능을 사용할 수 있는 PTZ 카메라이고요, 따스한 색감과 선명한 화질이 돋보이는 제품입니다.

특히 교회에는 특별한 가격으로 공급을 해 드리고 있죠.

​

색상은 흰색과 검은색이 있는데, 흰색이 더 깔끔한 것 같습니다.

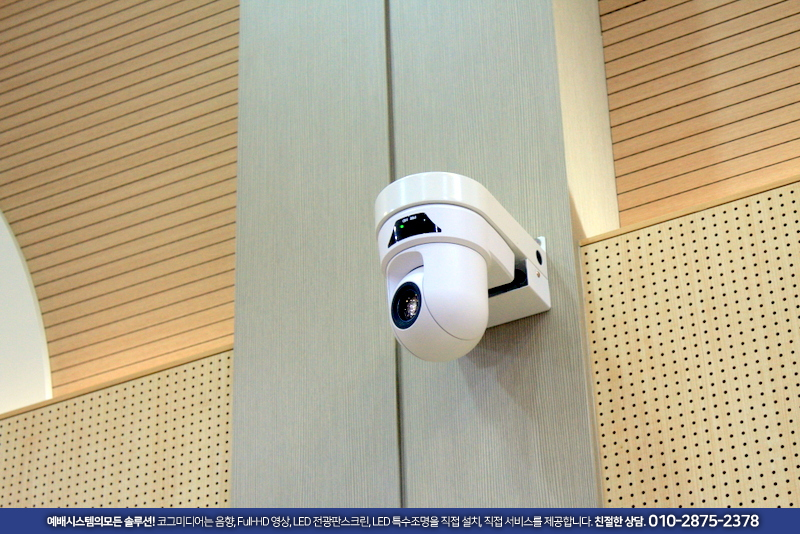

전용브라켓으로 설치가 되었고요, 전용브라켓은 카메라와 일관된 디자인으로 제작이 되었기 때문에

더욱 깔끔합니다. 물론, 벽체에 고정되는 면이 일반 카메라 브라켓보다 넓기 때문에 더욱 안정적으로 부착이 되고요,

진동에도 조금 더 좋은 효과를 낼 수 있죠.

물론, 카메라를 밑으로 달 수 있다는 장점도 있습니다. 이런 설치는 카메라 하단까지 앵글을 잡을 수 있다는 장점이 있습니다.

예를 들어, 악기팀 위에 설치된 카메라는 반주자의 건반과 손을 비춘다던지, 드러머의 연주장면을 담을 수도 있죠.

​

총 2대의 카메라가 거꾸로? 설치가 되었습니다.

디자인도 예쁜 백조를 닮은 것 같습니다^^ 제 눈에만 그런가?

​

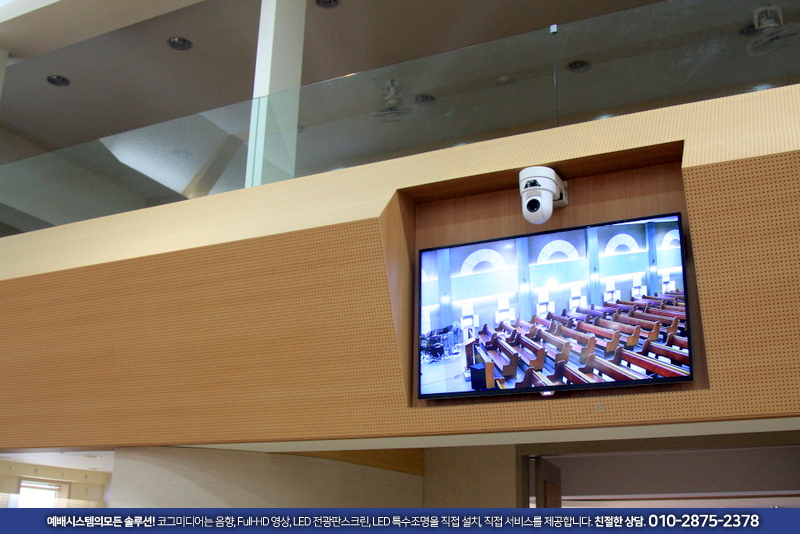

카메라 설치를 위해 TV도 재부착하였는데요, TV 뒷면으로 깔끔하게 케이블을 배선하였습니다.

​

둘째날, LED 전광판스크린 설치도 함께 시작되었습니다.

LED 전광판스크린은 박대리님과 이팀장님이 팀으로 같이 부착을 하고 있습니다.

코그에서 설치하는 LED 전광판스크린은 꼼꼼한 QC를 진행한 최고급 모듈을 사용하고 있고요,

특히 소자를 교체하는 서비스까지 진행되기 때문에 더욱 안심하시고 사용하실 수 있습니다.

화질과 평활도, 그리고 서비스까지 책임을 지는 전광판스크린이죠.

​

LED 전광판스크린의 돌출두께는 160mm 가량됩니다. 점점 줄어들고 있죠. 기존 기둥벽체를 150mm 드러내고 설치하였습니다.

​

다른 제품들과 달리 LED 전광판스크린은 서비스 부분이 매우 중요합니다.

그래서 더더욱 직접 설치하고, 직접 서비스를 제공하는 업체를 잘 선택하셔야 합니다.

뭐, 코그가 그렇다는 이야기를 직접하는 건 아닙니..

​

​

아니, 코그는 LED 전광판스크린 뿐만 아니라 음향, 영상, LED 특수조명까지 에배시스템에 필요한 모든 솔루션을 직접 제공하교 있습니다.

뭐, 그렇다고요.^^

​

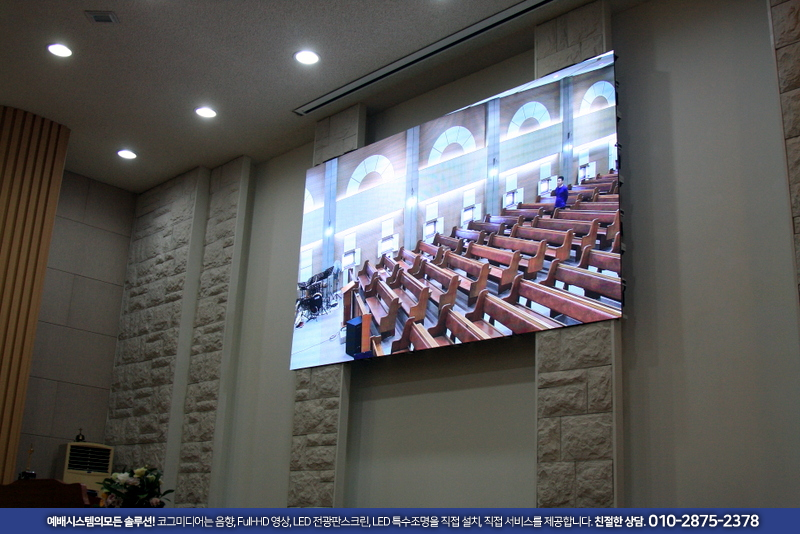

LED 전광판스크린은 P2.5mm 제품의 경우 모듈의 사이즈가 160*160mm입니다.

여주 현장에 설치된 제품은 P2.5mm 158inch 제품이고요,

이러한 160mm 짜리 모듈이 가로로 22개, 세로로 12개가 설치되었습니다.

총 264개의 모듈이 설치되었고요, 특별히 코그에서는 프레임 단위의 설치 뿐만 아니라

모듈 단위로 설치를 할 수 있기 때문에 더더욱 16:9 비율에 적합한 다양한 사이즈의 제품을 설치하고 있습니다.

이 곳은 프레임 단위로 설치할 수 있는 153inch 보다는 158inch의 제품이 기존 기둥과의 인테리어 조화가 더욱 적합한 환경이죠.

P2.5mm 158inch 제품은 사이즈가 3,520 * 1,920mm이고요, 해상도는 1,408 * 768 pixel입니다.

​

153inch 제품은 가로 사이즈가 3,360mm이고, 세로 사이즈는 158inch와 동일합니다.

비율로는 153inch가 16:9 비율에서 가로가 조금 짧고요, 158inch는 가로가 조금 깁니다.

그래서 158inch가 조금 더 시원한 느낌이 들기도 하죠. 뭐 큰 차이는 없습니다. 다만 약간의 느낌이...

​

방송실 작업도 장비들을 올리고, 케이블들을 체결하는 일들로 이튿날도 마무리 합니다.

랙케이스는 새로 정리를 해 드렸고요.

​

​

이제 마지막 날 작업이 시작되었네요.

마지막날은 꼼꼼한 마무리작업과 기존 프로젝터 탈거.

탈거 된 프로젝터를 다른 곳으로 옮겨 설치하는 작업 등이었고요.

전체적인 장비 테스트와 녹화 해상도와 음량 등을 체크하였습니다.

​

예전에는 방송 녹화가 큰 비중을 차지하지 않았지만,

요즘은 비대면 예배 때문에 녹화가 매우 중요해 졌습니다.

물론 녹화 뿐만 아니라 실시간 스트리밍도 매우 중요하죠.

​

​

사실, 현장예배만 신경쓴다면 음향믹서의 게인스트럭쳐가 전체적인 사운드를 망치지는 않습니다.

앰프를 높게 쓰면 되니까요.

성도들이 들으실 때 불편하지 않으면 되니까요.

​

하지만 스트리밍으로 비대면 예배를 드리다 보니, 음질 뿐만 아니라 음량의 확보가 매우 중요한 싯점이 되었습니다.

그래서 게인스트럭쳐을 정확하게 세팅하는 것이 더더욱 중요해 졌는 것 같습니다.

다행히, 방송실 엔지니어 청년이 게인스트럭쳐를 잘 잡아 놓았습니다.

현장의 사운드도 괜찮네요. 음향믹서에는 별다른 조치는 해 드리지 않았고요,

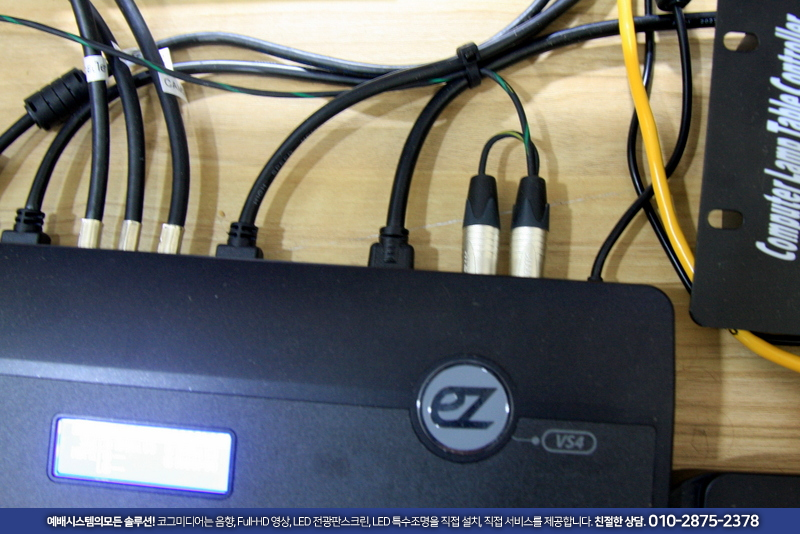

영상스위쳐 VS4에 밸런스드 시그널을 입력하는 작업만 하였습니다.

스테레오가 아닌, 모노 시그널을 양쪽으로 입력하는 방식으로 연결하였습니다.

​

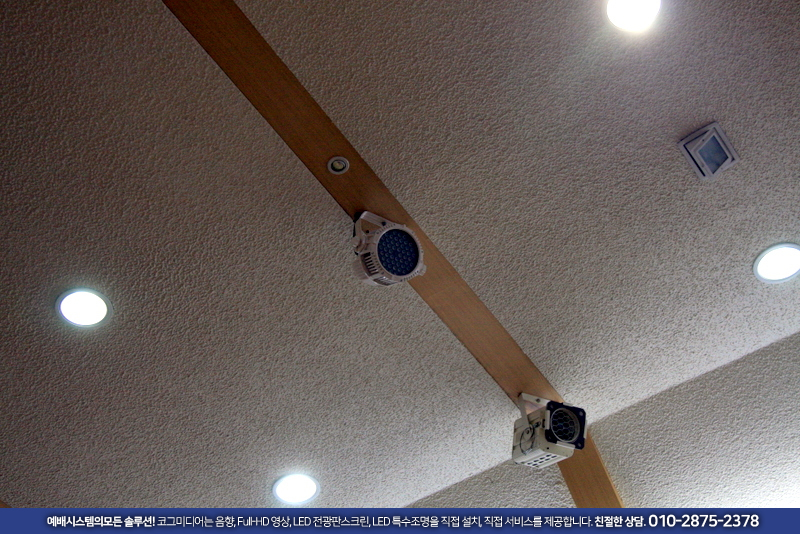

그리고 기존 조명이 할로겐으로 목사님 얼굴이 붉게 나와서 LED 조명 2기를 같이 설치하였습니다.

LED 조명은 특별히 6000K로 색온도를 맞추었고요, 교회에서 흰색 케이스를 요청하셔서 휜색으로 설치가 되었습니다.

​

​

특히 LED 조명은 DMX CONSOLE을 통해 밝기를 조절할 수 있기 때문에

기존 할로겐 조명과 섞어서 적절히 세팅해 드렸습니다.

​

​

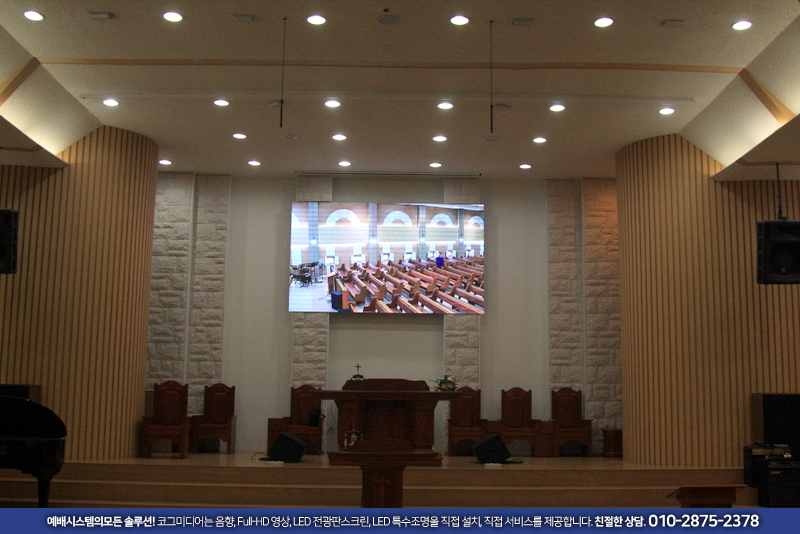

모든 테스트가 끝나고, 정리가 되었네요.

카메라도 일을 잘 하고, 스케일러도 전광판에 양질의 신호를 잘 보내네요.

MCTRL600 장비로 리던던시 시그널까지, 총 2개의 시그널을 센딩하고 있습니다.

그래서 신호 케이블은 4가닥으로 작동이 됩니다.

​

​

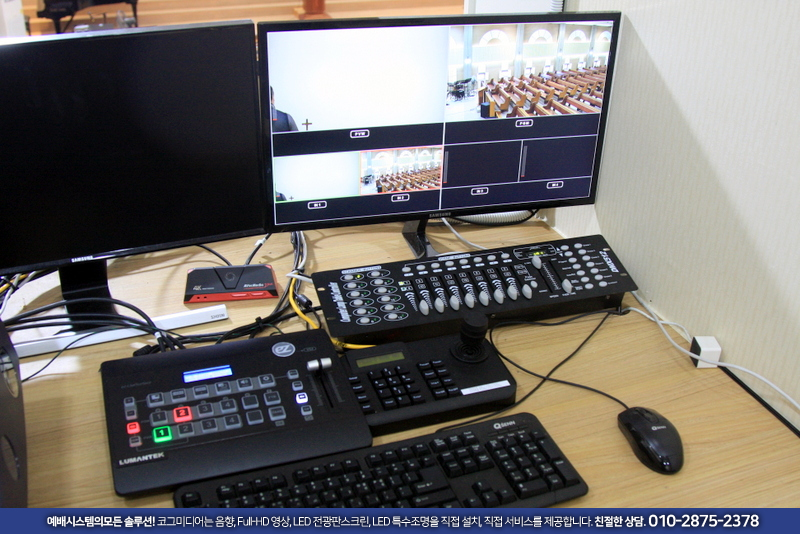

HD 스위쳐 LUMANTEK. VS4도 작동을 잘 하고 있네요.

모든 장비들이 잘 연결되어 정상적인 일들을 하고 있습니다.

코그도 4명의 팀원들이 잘 연결되어, 시스템으로 예배를 돕는 일들을 잘 감당하는 좋은 팀이 되도록 더욱 노력하겠습니다.

​

날씨가 점점 추워지고 있는데요, 겨울 준비 잘 하시고요,

기쁨과 은혜가 가득한 주일을 맞으셨으면 좋겠습니다.

​

저도... 주일을 위해... 평안한 쉼으로 넘어가겠습니다.

늘 건강하세요. 코로나는 멀리하시고요^^

안녕하세요, 코그입니다^^
몇몇 분들이 코그 문 닫았나... 물어보시는 분들이 계시네요.

​문 안 닫았습니다. 안 닫았고요^^ 전화번호가 변경이 되었습니다.
이전에 사용하던 전화번호의 명의가 달랐는데, 번호 명의를 가져오는 게 쉬운 일이 아니네요.

053) 323-1907 번호로 변경이 되었고요, 주님 오시는 그 날까지... 코그는 열심히 달려갈 겁니다.
코로나19로 몸살을 앓던 지난 두어달에도 매일 야근에 시달리다보니... 블로그 쓰는 게 쉽지는 않네요.
그래도 글 잘 보고 있다고... 요즘 일이 없어서 글이 없냐는 질문에... 페북 소식으로 대신하기는 했지만
은근 압박에 늦은 밤에 컴퓨터 앞에 앉았습니다.

지난 1월부터 마무리 한 현장에 9개 정도 되네요. 지금 진행중인 현장도 4개인데...
더 더워지기 전에 빨리 마무리할 수 있었으면 좋겠습니다.

​

​

오늘은 별거 아니지만, 우리의 사역현장에 꼭 필요한 이야기들을 나눠보려고 합니다.
구미에 있는 교회에 다녀왔습니다.

주된 작전은 영상시스템 설치기인데요... 몇가지 작업이 더 진행되었습니다.
예를 들어 전자시계 케이블 옮기기나 책상만들기. 음향튜닝하기 뭐 이런 우리의 일상들이죠^^

​

카메라의 아날로그 출력에서 HDMI 출력으로 바꾸었습니다. HDMI to HD-SDI 컨버터로 HD-SDI 시그널로 변환하여 전송하였고요.

​기존에는 1대의 카메라를 사용하시고 계셨습니다. 소니 핸디캠이고요, J 브라켓에 프로디아 팬틸트로 사용이 되고 있었습니다.

그런데 스위쳐는 아날로그 장비네요. 물론 카메라는 HDMI를 제공하는 Full-HD 카메라입니다.
일단, 카메라와 컨트롤러는 그대로 사용하실 수 있는 상황이고요, 스위쳐만 HD 제품으로 교체하면 될 거 같습니다.

​

​

몇몇가지 다양한 HD 스위쳐들이 판매되고 있지만, 코그에서는 루먼텍 제품을 많이 사용합니다.

일단, 사용하기 쉽고요, 발열 문제 없고, 서비스 빠르고, 깔끔한 케이스를 갖고 있죠.

VS4 모델이 있고요, 컨트롤러와 본체가 따로 있는 VS6 모델이 있습니다.

물론 10채널 VS10도 있네요. 그리고 VS8도 이제 출시가 되었습니다.

​

워낙 쉽게 사용하실 수 있도록 설계되었기 때문에 늘 만족하면서 설치하고 있습니다.

특히 믹서의 오디오를 입력받을 때, TRS 커넥터로 입력할 수 있습니다.

RCA나 TS는 언밸런스드 신호이지만, TRS는 XLR과 같이 밸런스드 신호이기 때문에 케이블이 길어지거나

전기선을 지나가더라고 노이즈가 억제되는 신호죠.

또한 일반적은 스위쳐의 오디오 입력이 -12dB가 되는 것과 달리, 오디오 입력레벨을 변경할 수 있다는 장점도 있습니다.

뭐... 굳이 이야기를 다 해야 한다면, HDMI 입력채널에 스케일러가 포함되어 있다던지, 2번 입력채널에

HD-SDI와 HDMI을 스위칭할 수 있기 때문에 총 5개의 입력을 사용할 수 있다는 거, UB4 같은 Layer Type의 자막기를

사용할 수 있다는...

​

아. 제가 이런 내용을 적을 필요는 없는데 말이죠.

어쨋던... 좋은 제품은 다양한 환경에 적절한 설치가 가능하다는 장점과,

좋은 내구성은 코그로 하여금... 서비스 출장을 줄여준다는 장점이 있겠죠.

요즘 저렴한 스위쳐도 있긴 한데요, 멀티뷰출력이나 오디오 입력부 등을 확인하시고 필요한 제품을 잘 선택하셔야 할 것 같습니다.

​

4채널, 아니 총 5개의 입력채널을 받는 LUMANTEK VS4 스위쳐에 1번은 카메라, 4번은 PC 입력..

그렇지만 루마키 기능으로 4번 PC의 PPT를 활용하여, 1번 카메라의 영상 위에 자막기능을 사용하실 수 있습니다.

물론 별도의 하드웨어 자막기가 있으면 더욱 좋겠지만, 파워포인트로 자막을 사용하시는 것도 괜찮은 방법이 될 수 있죠.

특히 방송실 사역자가 집에서 미리 작업을 준비해 올 수 있다는 큰 장점도 있고요.

파워포인트는 다들 갖고 계실거니까요.

​

​

1대의 카메라지만, 자막기능과 또 때로는 PC 화면을 그대로 사용하실 수 있으십니다.

예배에 꼭 필요한 기능인거죠.

​

오디오신호는 기존에 사용하시던 PreSonus StudioLive24.4.2에서 연결했습니다.

메인출력단에 모노출력이 따로 있기 때문에, 모노출력에 연결했습니다.

메인페이더를 거친, 최종 시그널과 동일하죠. 물론 스테레오가 아니라, 모노입니다.

​

하지만, 여기서 발생하는 한가지 문제가 있습니다.

HD 스위쳐의 경우, 오디오보다 영상이 조금 늦습니다. 대략 0.1초 가량 영상이 늦죠.

레이턴시를 더 줄일 수 있는 방법은 아직 없네요.

영상의 레이턴시를 잡을 수 없다면, 반대로 오디오의 시그널을 늦추어야 합니다.

믈론, 예배 현장에서 프로젝터의 화면의 레이턴시는 없앨 수가 없네요.

다만 녹화 혹은 스트리밍 되는 과정에서 영상과 음성의 싱크는 맞추어야겠죠.

​

​

이 때 필요한 장치가 오디오 시그널을 늦추어주는 딜레이 장치입니다.

물론 AUX 출력단에서 딜레이를 걸어서 사용하는 것도 방법이지만, AUX 출력단은 메인과 따로 조절하셔야 하기 때문에

메인출력과 동일한 시그널을 제공하는 모노출력에 Delay를 사용할 수 있는 Behringer. FBQ100 장치를 사용했습니다.

이 장치로 음성 시그널을 0.1sec 늦추어서 송출하는 거죠.

​

이러한 과정을 통하여 녹화 혹은 스트리밍의 싱크를 정확히 맞출 수 있고요,

한번 세팅함으로, 운용의 편의성을 제공합니다.

싱크 안 맞는 영상은 차라리 음성만 듣는게 나을 수 있으니까요.

​

​

이번 작업에 실시간 스트리밍이 함께 설치되었습니다.

스트리밍 장치는 AVERMEDIA. LGP2+ 제품이고요, PC와 USB로 연결하여,

실시간 스트리밍을 제공합니다. 물론, 동영상 녹화도 지원하는데요, 동시에 지원되지는 않습니다.

실시가 스트리밍도 필요하고, 녹화도 필요하실 때는 2대를 사용하셔야 하시는 거죠.

​

시트지 작업에 열풍기는 필수죠^^ 수축튜브용으로 사용하는데, 오늘은 시트지용으로 사용했습니다.

​

그런데 방송실이 생각보다는 좁습니다. 기존에 사용하시는 PPT PC는 그대로 사용하시고,

스트리밍 PC를 설치할 공간이 안 나오네요. 정확히 말씀을 드리면.... 모니터를 사용하실 공간이 나오지 않네요.

그래서... 작은 간이 책상을 만들어 드렸습니다.

기존 음향랙케이스 위에 MDF를 올리고, 시트지 작업으로 마무리했습니다.

​

​

예쁘지 않아도 된다면, 사용하시기에 편리하도록 만들어 드립니다.

저는 예쁜 거와는 거리가 좀... 음..

사실, 이러한 설치는 한번 하고 퇴근하면 끝이지만, 교회에서는 우리가 설치해 드린 제품들을 그대로 사용하셔야 하시잖아요.

한번 불편하게 설치해 드리면, 순간의 선택이 10년을 좌우한다는 옛날 광고처럼, 10년 불편할 수도 있으니까요.

​

​

중계도 새로 케이블을 매설해서 설치해 드렸고요, 총 4곳의 TV로 중계가 되었습니다.

케이블 트레이가 없어서, 1층으로 배선하는 작업이 좀 힘들었네요.

온김에... 음향 믹서도 점검을 해 드리고요, 좋은 소리를 내는 좋은 믹서답게 더욱 따뜻하고 좋은 소리를 찾아드렸습니다.

마치 '우리의 소리를 찾아서' 같네요^^

​

예배시스템은 어떤 장비가 들어왔는가... 라는 질문보다 어떻게 설치되고, 어떻게 튜닝이 되었는가가 더욱 중요한 질문이죠.

얼마짜리 장비냐... 보다 얼마짜리 사운드냐가 더 중요하지 않을까요.

물론, 장비빨이 필요한 경우도 있죠. 공간이나 환경, 사용하시는 목적에 적절한 설치와 운용이 필요하겠죠.

​

코그미디어는 이러한 예배시스템을 더욱 효율적으로 운용하시고, 쉽고 오랜 내구성으로 최고의 컨디션을 유지하실 수 있도록

최선의 노력을 다하고 있습니다. 물론 교육도 친절히 해 드리고 있죠.

​

모든 작업이 끝나고, 테스트도 마치고, 교육도... 특히 음향을 포함하여 교육해 드렸습니다.

구미는 대구에서 그리 멀지 않은 곳이기 때문에 후에도 몇번 더 방문을 했었는데요, 잘 정리되고 안정적으로 잘 사용하시고 계시네요.

​

큰 작업은 아니었지만, 기대 이상의 효과를 보셔서 감사하다는 인사를 해 주셔서 코그도 더욱 발걸음이 가벼웠던 현장입니다.

예배시스템은 크고 화려해야만 하는 것이 아니죠. 교회의 상황과 운용의 목적에 맞게 적절히 설치되고, 교육과 세팅이 잘 마무리 되는 게 중요하죠.

요리를 할 때 적당히 넣는게 제일 어렵다는 것처럼, 예배시스템도 적절히 설치하는 것이 어쩌면 당연하면서도 가장 어려운 부분이 아닌가 생각이 듭니다.

​

​

코그는 이러한 고민과 문제들에 최선의 대안을 제공해 드리기 위해, 5명의 팀원으로 움직이고 있습니다.

그리고, 모든 예배시스템을 직접 설계, 시공, 세팅, 교육, 서비스를 제공하고 있습니다.

​

처음 시스템을 설치할 때는 하청작업을 해도 되고, 다른 팀을 불러 올 수도 있지만,

서비스를 제공해야 하는 상황에서는 시공했었던 팀을 불러 오는 게 쉽지만은 않죠.

이러한 서비스의 한계 때문에 코그미디어는 5명이 팀으로, 직접 설치하는 것이고요.

​

어떤 분이 물으시더라고요. 코그만의 장점이 뭐냐고.

코그의 장점은 바로 이 '직접'이죠.

음향과 영상, 전광판스크린과 특수조명... 이제는 흡음인테리어도 직접 하고 있으니까요.

​

그동안 예배시스템에 많은 어려움이 있으셨다면... 코그의 문을 두드려보세요.

많은 고민을 함께 나누겠습니다. 그게 우리의 일이니까요.

​

전화주세요. 문자도, 카톡도, 이메일도 다... 괜찮습니다.

​

​

코로나19로 모두가 힘든 이 때, 예배의 기쁨이 우리 모두에게 넘쳤으면 좋겠습니다.

특히 방송실에서 궂은 사역을 감당하는 수많은 엔지니어 님에게도요^^

코그는 예배사역자들을 항상 응원합니다^^

​

​

​

​

늦은 밤에는 메일 주세요^^

caugkr@naver.com

입니다^^

계속 포스팅을 못 쓰다가... 밀린 이야기를 좀 풀어보려고 합니다.

블로그에 못 들어올 만큼 바쁜 건 아닌데, 요즘 좀 게을러지고 있네요^^

작년 가을이 끝날 무렵... 아름다운 은행나뭇잎을 보며 힐링했던 일을 나눠봅니다^^

코그 일을 하면 많은 곳을 다니게 됩니다.

안동에 있는 하회교회에 다녀왔는데요, 프로젝터 설치보다는 '내 마음은 힐링' 뭐 이런 거죠^^

우리나라의 기독교사에 중요한 포인트를 갖고 있는 교회이기도 하고요.

하회마을의 전통적인 담벼락 옆에 서 있는 감나무도 너무 아름답네요.

따스한 가을 햇살은 어떻구요^^

가을이 되면... 하회마을로 마음의 여행을 다녀오시는 것도 좋을 것 같습니다.

그리고, 마을 한켠에 있는 하회예배당에 가서 잠시 하나님을 만나 보시는 것도 좋을 거 같고요,

시간이 좋으면 따스한 담임목사님도 만나실 수 있으실 것 같네요.

교회 마당에 있는 종탑.

일 하러 간건지... 충전하러 간건지... 초가집 숙박도 가능하다고 하시는데요,

언제 좋은 시간에 가족들과 가고 싶네요.

다시... 일 이야기로.

몇가지 간단한 작업을 했습니다.

오래 되어서, 변색된 화면이 나오는 프로젝터...는 새 제품으로 교체했습니다.

NEC 4,000안시 제품입니다. 스크린이 80인치라서요^^

그리고 강대상에서, 그리고 성도석에서 파워포인트를 사용하실 수 있도록

RGB 셀렉터를 설치 해 드렸습니다.

기존의 TV에도 화면이 잘 나오고요, 음향 시스템도 점검과 케이블 배선 작업 등을 진행했습니다.

가끔, 교회 마당에서 예배를 드릴 때가 있으셔서 마당에 작은 스피커도 설치해 드렸고요.

안동은 대구에서 2시간 정도 걸리는데요, 특히 예쁜 산들바람이 불때 가면 더 빨리 가는 것 같네요^^

교회가 전통적인 한옥 모습을 지니고 있어서 더욱 예쁘고, 운치도 있는데요,

케이블 배선하는데 힘은 많이 들긴 하네요.

그래도 사사삭~ 잘 정리하는 박대리님과 문팀장님이 계시기에... 저는 그런 걱정 잘 안하는 편.. 흠... 입니다^^

예배시스템은 때로는 별거 아닌 것 처럼 보이지만,

막상 작업을 시작하면 별거 아닌 일이 큰 일이 될 때가 있죠.

이번 작업에도 프로젝터 교체작업과 RGB 케이블 정리는 시간이 별로 걸리지 않았지만,

마당에 작은 스피커... 사진에는 없지만 LEEM. 5TW 작은 스피커를 달기 위해

케이블 배선하는데 엄청 난 시간이 걸렸습니다.

그래서 때로는 사소한 A/S를 다니더라도 가급적 스타렉스에 짐을 다 싣고... 2명, 3명 움직여야 하는 거죠.

혼자 가서 일이 마무리 안 될때가 있으니까요.

어쨋던 코그는 이런 일들을 꼼꼼히 잘 정리해 드리는 팀이 되고 싶습니다.

그래서 4명의 팀원으로 움직이기도 하고요.

정해진 시간 안에 더 많은 일들을 정리하기 위해서는 마음이 잘 맞는 팀원들이 있어야죠^^

이제 제법 날씨가 따스해 지려는 것 같습니다.

아직 두꺼운 외투를 입고 다녀야 하지만, 현장에서는 외투를 벗고 작업할 때가 많네요.

어서 따스한 봄이 와서, 아름다운 자연과 하늘. 그리고 현장 작업에도 더 힘을 쏟을 수 있었으면 좋겠네요^^

모두들 감기 조심하시고요, 어느 삶의 현장이시던지 승리하시길 기도합니다^^

코그도... 더 작은 일에 더 충성하는 팀이 되겠습니다^^

안녕하세요^^ 가려운 부분을 '콕' 집어드리는 코그입니다^^

권과장님과 문팀장님은 서울에 가시고, 저는 오늘 사무실에 간만에 나아있네요.

박대리님은 지금 컴퓨터 포맷 중.............

지난 여름에 설치했던 부산의 리모델링 프로젝트.

음향시스템 포스팅은

http://caugpc.tistory.com/369

을 참조하시면 되실 것 같고요, 오늘은 그 때 못다한 이야기, 영상 이야기를 해 보려고 합니다.

이번 부산 프로젝트에서 영상시스템에서 특별한 점은, 기둥이 많은 관계로

105인치 스크린을 좌우로 설치하였다는 점이죠.

모컴스크린에 WUXGA 프로젝터가 설치되었습니다.

MOCOM. HD-105와 NEC. NP-P554U 제품으로 설치가 되었고요,

밝기와 선명도 모두 깔끔하게 결과물을 제공해 줍니다.

NP-P554U 프로젝터는 Full-HD를 지원하는 5,600안시 LCD 타입의 프로젝터입니다.

너무 밝은 화면은, 카메라로 찍으면 전체 측광에서 노출값이 오버되어서, 사진 찍기가 어려운 것 같습니다.

사진과 실제의 느낌은 차이가 많이 나는 편이죠.

화면의 밝기는 주변과 얼마나 차이가 나는가를 보셔야 그나마 차이를 느끼실 수 있습니다.

천고가 낮고, 기둥이 많아서, 처음에는 좌측에 스크린을 설치하고, TV를 많이 설치하려고 했었는데요,

듀얼 스크린으로 대부분의 TV를 설치하지 않았습니다.

물론, 사각지대가 거의 해소가 되었습니다. 기둥이 있는 곳에는 듀얼 스크린이 해답이 될 수도 있죠.

그리고, 스위쳐나 카메라는 기존에 코그에서 많이 사용하던 제품들로 구성이 되었고요,

자막기는 ProCG가 설치되었습니다.

ProCG는 K.Tivity에서 공급하는 ProPresenter입니다.

프로그램 뿐만 아니라, iMac, 모듈, 하드웨어 SDI 장치와 한글성경, 찬송가, 동영상 및 이미지 컨텐츠,

교육 뿐만 아니라 체계적인 서비스까지 제공이 됩니다.

그리고, 무엇보다 깔끔한 화면구성과 매우 빠른 자막송출, 움직이는 동영상 위에 자막이 바뀌는 영상은

다른 자막기보다 월등한 성능과 안정성을 보여주죠.

물론, 비용적으로 부담이 되는 수준이긴 하지만, 가성비로 본다면 저는 1등을 드리고 싶습니다^^

저도 요즘 프로프리젠터 데모를 다운받아서 공부중에 있는데요,

편집 속도가 어마 무시합니다. 화질이나 프로그램 등 모든 부분이 마음에 쏙 드는 자막기입니다.

비디오 스위쳐는 LUMANTEK. VS6 가 설치되었고요,

1, 2번 채널은 PUR. HD-20 PTZ 카메라로, 4번 채널은 ProCG의 PROMPT 시그널,

5번 채널은 PPT PC, 6번 채널은 ProCG의 KEY/FILL 신호로 연결되었습니다.

VS6는 6번 채널에 KEY/FILL 2개의 HD-SDI 시그널을 입력 받을 수 있기 때문에

다른 제품들보다 1개의 채널을 더 확보할 수 있는 장점이 있습니다.

중계시스템은 NEXT. 100HDC 세트로 구성이 되어서

지하 식당,

1층 소예배실 프로젝터, 사무실, 친교실, 수유실,

2층 성가대석, 성가대 연습실, 유아실,

3층 부서실 프로젝터,

4층 부서실 프로젝터로 연결이 되었습니다.

UTP 케이블로 배선하는데도 얼마나 많은지... HD-SDI로 배선되지 않아서 다행입니다^^

목사님께서 보시는 REAR TV는 ProCG의 PROMPT를 사용하기 위해 별도의 컨버터를 이용해서

HD-SDI 케이블로 배선이 되었습니다.

코그에서는 CLARKWIRE 7506 케이블과 KINGS BNC 압착커넥터를 사용하고 있습니다.

여기에, 메인 프로젝터 2대까지... 음향에 이어 영상도 참 많은 배선이 되었네요.

80mm 덕트 2개를 꽉채웠으니 말이죠^^

무더운 여름, 땀과 바꾼 리모델링 프로젝트를 통해 코그도 땀흘린 만큼 더 성장했는 것 같네요.

결과물이 예상했던데로 잘 나오니, 코그도 힘이 나고요,

끝까지 도와주시고, 배려해 주신 목사님과 집사님께도 감사한 마음을 전합니다.

방송실 책상을 기존 책상으로 사용하셔서 좀 좁긴 하지만,

이 곳에서 예배를 돕는 많은 사역들이 불꽃처럼 타오르시길 응원합니다^^

안녕하세요^^ 코그입니다.

이제 제법 날씨가 쌀쌀하네요. 오랜만에 주일저녁, PC 앞에 앉아 봅니다.

몇주전에 진행되었던 HD 스위쳐 설치기를 나눠봅니다.

사실, 앞에 음향포스팅을 남겼던 교회는 처음에 영상시스템 컨설팅을 갔었던 교회입니다.

교회에 필요한 내용들은 프로젝터 교체와 PC 2대를 효율적적으로 사용하는 방안에 대한 컨설팅이 필요했어요.

방송실에는 2대의 PC가 있는데, 그 중 한대는 SD 자막기로 운용을 하고 계셨는데요,

PPT PC의 화면이 듀얼모니터로 사용하시지는 않으셨네요.

먼저, 프로젝터 교체건에 관한 내용을 함께 논의하였습니다.

이미 4,500안시 프로젝터를 사용하시고 계셨는데요, 노후되었고 램프교체와 광학클리닝 등이

진행되는 것 역시 적지 않은 비용이 발생되네요.

5,500안시 LCD 프로젝터인 NEC. NP-P523X 프로젝터를 추천해 드렸고요,

2안으로 모컴스크린도 추천해 드렸는데, 일단 프로젝터 교체건부터 진행이 되었습니다.

일단, 결과적으로는 많이 밝아졌고요, 전체적으로 화면을 시청하는데 불편하지는 않으시네요.

스크린 크기가 125인치형이어서, 사실 프로젝터만으로 아주 밝은 화면을 시청하기에는 조금 어려운 부분이 있습니다.

사실, 프로젝터의 밝기를 나타내는 안시는 투사되는 화면의 크기가 40inch일 때 측정되는 값이기 때문에

125인치와 같은 대형 화면에서는 표기된 밝기보다 훨씬 낮은 밝기로 구현이 됩니다.

이러한 문제를 해결하기 위해 모컴스크린과 같은 구면형 무암막스크린을 사용하시도 하고요,

요즘은 LED 전광판스크린을 사용하는 곳도 많은 추세이지요.

코그시스템은 모컴스크린 뿐만 아니라, LED 전광판스크린도 전문적으로 시공하기 때문에

다양한 방안들을 제시해 드립니다.

그리고 기존에 SD 자막기를 사용하시던 것은 화질이 너무 낮고, 운용이 불편하셔서

HD 스위쳐로 설치를 해 드리기로 했습니다.

기존에 사용하시던 자막기 방식은 SD였기 때문에, PC의 HDMI RGB 출력을 컴포지트로 변환해서,

자막기를 거쳐서 사용했습니다.

아날로그 스위쳐 혹은 아날로그 자막기들은 RGB 입력을 직접 받을 수 없기 때문에

RGB TO COMPOSITE 와 같은 컨버팅 장비를 사용해야 하고요,

이 부분에서 발생하는 화질의 열화는 너무 심한 편이죠. 일반적으로 SD 아날로그의 화질을

640*480pixel로 보고 있습니다.

프로젝터나 모니터로 보시면, 화면의 글자가 제대로 보이지 않는 수준이죠.

이러한 부분에 반해, 요즘 나오는 대부분의 HD 스위쳐는 PC 소스 입력에 여러가지 잇점들이 있습니다.

1. HDMI 로 바로 받을 수 있는 경우가 많고요,

2. 1,920*1,080pixel로 정확하게 입력할 수 있습니다.

3. 또한 크로마키와 같은 기능을 통해, PPT 화면을 자막기 처럼 사용하실 수 있습니다.

이 교회에는 캠코더는 설치되지 않고요, 4채널 HD 스위쳐에 PC 2대를 HDMI로 입력했습니다.

2대의 PC는 듀얼모니터로 세팅이 되었고요, 기존의 PC를 그대로 사용하였습니다.

일단, 스위쳐의 설치로 2대의 PC 화면을 자유롭게 스위칭 하실 수 있고요,

크로마키를 통한 자막기능까지 사용할 수 있네요.

물론, 하드웨어 자막기보다는 조금 불편한 부분도 있고,

재현할 수 있는 범위가 제한적이긴 하지만 별도의 하드웨어 자막기를 구입할 비용이 줄기 때문에

상당히 매력적인 부분입니다.

가령, 특정한 색 1가지를 자막으로 보낼 수 없다는 점과,

PPT로 구현을 할 때, 자연스러운 FADE 변환이 깨끗하게 안된다는 점이죠.

하지만 이러한 부분은 감안하고 사용하신다면, 충분히 매력적인 방법입니다.

요즘은, 청년들 예배 중, 프로프리젠터와 같은 프로그램에서 구현할 수 있는 자막 방법이 있죠.

바로, 움직이는 동영상 위에 바뀌는 자막을 사용하는 방법입니다.

물론, 프로프리젠터 외에도 여러가지 프로그램들이 있긴 하지만,

일단 금액적으로 조금 높은 편이고, IBM PC 보다는 매킨토시로 운용하시는 것이 더욱 효과적이기 때문에

쉽게 도입하기가 어려운 게 사실입니다.

저는 PROCG가 비싸긴 하지만, 가성비로 본다면 오히려 더 PROCG가 가성비가 좋다고 생각하긴 하는데요,

일단 진입장벽이 비용적으로 조금 높은 게 사실입니다.

하지만 좀 더 높은 퀄리티의 화면을 구성하려면 PROCG를 적극 추천해 드립니다.

동영상이나, 이미지 뿐만 아니라 자막을 편집하는 속도나, 편집과정, 재현할 수 있는 기법 등이 아주 탁월하고요,

K.TIVITY를 통해 한글성경이나 찬송가 등의 판권 등이 구비되어 들어오기 때문에 자막의 접근성이 아주 좋은 편입니다.

또한 매킨토시를 처음 접하시는 분들을 위해 꼼꼼한 교육과 서비스를 제공하기 때문에

여러 가지 면을 살펴본다면 PROCG도 좋은 대안이 될 수 있습니다.

코그에서도 2번 정도 PROCG를 설치해 드린 적이 있는데요,

충분히 만족할 만한 결과를 제공하네요.

어쨋던, 모든 프로그램이나 장비들은 그 교회의 상황과 현실에 가장 적합한 제품을 선택해야죠.

이러한 다양한 내용들을 충분히 설명해 드리고, 교회에서 결정하시는 것이 가장 효과적인 방법이겠죠.

그래서 코그의 컨설팅은 보통 1시간은 훌쩍 지나가는 것 같습니다.

2대의 PC를 PPT로 사용하시고, 1대는 PPT를 통한 자막으로 운용을 하신다면,

사실, PROCG처럼 효과를 내실 수 있습니다.

물론, 이러한 부분은 효과를 내실 수 있다는 것이지, PROCG의 모든 장점을 다 갖고 있다는 것은 아니죠.

PROCG는 효과 뿐만 아니라, 운용자 중심의 프로그램 디자인이 너무 맘에 드는 프로그램입니다.

제가 교회에서 사용하는 EASY WORSHIP도 디자인이 잘 된 프로그램 중 하나이고요.

1대의 PC는 PROCG의 동영상들 처럼, 모션을 제공하는 PLAYER로 사용하시고요,

다른 1대로 PPT를 통한 크로마키 자막을 사용하시는 방법이죠.

교회에서 자체적으로 좋은 모션 이미지를 제작하실 수 있으시면 더더욱 좋겠죠.

음... 모션 이미지는 유튭에서 MOTION WORSHIP 이런 단어들로 검색하시면

샘플 영상들이 많이 있습니다. 참조하시면 좋으실 것 같네요^^

모든 설치가 끝나고, 프로젝터의 컨트롤을 네트웍으로 연결을 해 드렸는데요,

교회에서 리모컨으로 사용하시기를 원하시네요.

NEC. NP-P523X는 유선리모컨을 지원하지 않는 프로젝터라서...

네트웍으로 위해 배선했던 CAT5E 케이블에 리모컨 적외선 단자를 이식했습니다.

분리되지 않는 유선리모컨이 되었네요.

그래도 다행스러운 것은, 다른 회사의 리모컨보다는 케이스 분리가 쉬워서,

케이스가 전혀 깨어지지 않고 설치가 되었습니다.

TV도 이제 더욱 선명하게 보실 수 있고요,

프로젝터도 더욱 선명하고, 밝게 보실 수 있게 되었습니다.

루먼텍 VS4 스위쳐를 통해 화질과 운용상의 편의성을 모두 잡았네요.

급하게 진행된 작업이지만, 교회측에서 여러가지로 많이 도와주셔서 잘 마무리된 것 같습니다.

코그도 이러한 프로젝트들이 하나씩 정리가 될 때마다,

우리 안에 넘치는 기쁨들로 더욱 힘을 내게 되네요.

이제 주일이 지나고, 한주가 시작됩니다. 이번 한주도 기쁘고 즐거운 한 주되시길 바라고요,

아름다운 가을이 다 가기전에 경이로운 자연을 만끽하시길 바래요.

늘 감기 조심하시고요^^

다들 폭염으로 더운 여름 잘보내셨지요??... 지난 7월달 내내 더위로 고생했습니다.. 물론 8월달인 지금도 더위와 싸우고 있죠 ㅠㅠ

저희 코그팀원들도 여름휴가를 나눠서 떠났답니다. 박대리와 권과장님은 대구에 남아 열심히 현장을 담당했습니다~^^

(살이 빠져야하는데...수분만 빠졌다는 소식...ㅠㅠ)

작업중인 부산현장때문에 정신없는 한주를 보내고 있었죠..ㅎㅎ

그러던 찰나 예전에 코그예배사역자학교에 오셨던 목사님께서 통영에 있는 교회로 부임하셨다는 소식을 접하게 되었고,

교회 영상시스템을 교체하시고 싶다하여 방문 컨설팅 후 영상시공을 하게 됬습니다.

통영에는 코그에게도 많은 일들이 있었던 곳입니다... 통영에서도 시골 깊은 곳에 위치한 작은 언덕마을에 위치한 교회였습니다.

통영의 앞바다가 훤히 보이는 뷰가 이쁜 교회라, 눈호강하며 열일 하였습니다! ㅎㅎ

뷰는 나중에 감상하고 이제 일에 집중해볼까요?!!!

기존에 설치된 120인치 롤스크린를 제거후에 모컴 스크린으로 교체 하였습니다.

기존에 사용하시던 스크린은 4:3 비율의 스크린을 16:9 의 비율로 바꿔 설치가 되었습니다.

105인치 모컴 스크린입니다.

HD105인치 모컴스크린 같은경우 스크린을 봉에 걸어서 작업을 해야하므로

 벽 보강은 필수입니다!!!

인테리어 마감 안쪽에 각목 상을 찾아야 단단하게 고정할 수 있기때문에 얇은 드릴로 상을 찾는 작업을 하였답니다...

그리고 나서 9T 사이즈 합판으로 추가 보강 작업까지 하였습니다.

얼핏 보기에는 평면 같아 보이지는 살짝 각을 주어 오른쪽에 앉으시는

성도분들을 시야에도 들어 올 수 있도록 각도를 주어 설치 하였습니다.

밝기가 기대되는 제품입니다!! 구면형의 모컴스크린의 밝기 만족도는 높다고 볼 수 있죠 ㅎㅎ

스크린을 설치하고 나니...배가고플시간이네요...근데 근처에 밥집이 없다는 슬픈사실...

배달의 민족도...업소가 안뜹니다 ㅠㅠ 차를 타고 후딱 다녀와야겠습니다!!

오후부터는 카메라 설치, 프로젝터 설치, 그리고 방송실 영상장비 설치작업을 진행하였습니다.

PUR HD20 제품으로 20배줌의 SONY 모듈이 탑재된 PTZ CAM이 설치 되었답니다.

CAM1은 메인카메라 입니다.

CAM2는 성가대전용으로 설치를 하였습니다.

기존에 벽에다 노출을 하지 않고 벽을 타공하여 작은 구멍으로 배선을 하였습니다...

특히 2번 카메라 배선 작업시간이 많이 소요되어... 일정이 딜레이 되긴했지만... 마무리는 깔끔하게 코그스타일~!!

카메라와 배경이 깔맞춤입니다 ㅎㅎ

프로젝터는 NEC PE523X 5,200 ANSI, XGA급이 설치되었습니다.

기존에 봉브라켓을 재사용하였고, 코너킥 기능이 지원되기에 이동설치 없이 설치하였습니다.

영상시그널은 루먼텍 SDI to HDMI 컨버터를 거쳐 HDMI 신호를 받을 수 있게 하였죠 ㅎㅎ

추후 랜선을 이용한 프로젝터 리모트 작업도 마무리하였습니다.

투사 범위는 많이 벗어나지 않도록 세밀 조정하여 세팅하였습니다.

안정중앙교회는 루먼텍 VS4 영상스위처로 설치되었습니다. 4채널의 비디오 스위쳐로

2개의 SDI 입력과 3개의 HDMI 입력을 지원하며, 출력으로 PGM, Multiview,Clean 신호를 내보냅니다.

외부 오디오신호 합성, 분할 기능이 지원되는 컴팩트한 제품으로써

자막처럼 사용할 수 있는 크로마키 기능도 있어, 간편한 예배자막으로도 사용 가능합니다 ㅎㅎ

VS4는 INPUT3번부터는 HDM 입력이 되므로, 녹화장비 소스를 받아 사용하였습니다.

사용된 제품은 CALLA IODAT HDREC 레코더 장비입니다. 일본에서 수입된 제품인데요.

아직 한국어패치가 되지는 않았습니다....그래도 가성비 엄청좋은 제품이라 할 수 있죠!!

그리고 USB, SD 카드로 녹화파일을 저장할 수 있죠.

단, 편집하실때는 USB를 빼셔서 작업하셔야한다는 사실...!!

목사님 후면 TV와 1층 중계신호는 VS4 OUTPUT 신호에서 HDMI 1:2분배기를 거쳐

NEXT 100HDC SENDER(HDMI to UTP) 제품으로 컨버팅 하여 공유기에서 UTP로 신호를 분배하였습니다.

UTP로 장거리 영상 전송이 가능하므로 많이 사용하고 있습니다.

카메라 컨트롤러를 빼먹을 수 없죠 ㅎㅎ

EDISTEC 제품인 ZU-EPC7000컨트롤러로 설치된 2대의 카메라를 컨트롤합니다. 컨트롤신호는 UTP 신호를 받아 사용하구요.

프리셋 기능으로 예배상황에 맞게 위치를 저장하여 사용가능한 기능이 있습니다!

카메라 한대 당 약 255개 정도 구역을 저장할 수 있으니 맘놓고 사용하셔도 됩니다 ㅎㅎ

메뉴얼로 들어가면 아이리스, 포커스, 화이트밸런스 등 색상 조절도 가능하니, 편리하게 사용가능한 제품입니다.

이제 슬슬 마무리가 되어갑니다.

VS4 INPUT4번은 PPT PC로 세팅하였습니다. 기존장비들이 오래되다보니 PC가 HDMI 출력이 없군요...

DVI to HDMI 케이블로 작업완료 하였습니다.

테이블이 좁다보니 맞춰넣는다고 애를 좀 먹었네요 ㅎㅎ

늦은 저녁에서야 어느정도 작업이 마무릴 할수 있었네요... 교회 장로님과 방송실 관계자분들까지

간단한 사용법을 교육해드렸답니다.

1층 소예배실에도 영상 중계를 해드렸습니다.

UTP신호를 받아 NEXT 100HDCR 리시버 장치로 설치하였습니다

신호는 HDMI신호로 받습니다~!! 그러니 TV는 HDMI 신호를 받아야 음성/영상 시그널을 받을 수 있습니다.

교회가시면 부서실 TV쪽에 HDMI 단자가 있는지 확인해보시길...ㅎㅎ

떠나기전 교회 풍경입니다~^^

수련회 오기 좋은 곳이겠죠??? 궁금하시면 코그로 문의 주시길 바랍니다 ㅎㅎ

2일에 거쳐 마무리할 수 있었습니다. 감사드립니다.

더워도 코그의 사역들은 계속 진행됩니다~~~얼른 더위가 지나가길 간절히 바랍니다..!!!!!

#통영 #언덕에서 #교회풍경 #HD영상시스템 #루먼텍 #VS4 #PURHD20 #NEC #PE523X #모컴스크린 #HD105 #중계시스템

#음향영상LED조명전광판시스템의 #모든것 #코그시스템

안녕하세요, 코그입니다^^

이제 제법 시원한 바람이 부는 것 같습니다.

아직 햇살은 뜨겁지만, 실내에서 하는 작업들은 상황이 매우 좋아진 것 같네요^^

그러나... 버뜨... 매우 무덥던 7월의 어느날... 지난 글에 올렸던 음향시스템 리뉴얼 작업과 함께

HD 영상시스템 설비도 같이 진행이 되었습니다.

HD 영상시스템은 안정성이 매우 중요한 부분이죠.

특히 해상도나 호환성 등의 문제가 발생될 소지가 많은 부분이기도 합니다.

더군다나, 기존의 아날로그 영상시스템에서 사용하던 장비들이 대부분 교체되어야 하는 상황이어서,

전체적인 시스템을 꼼꼼하게 설비해야 합니다.

코그시스템은 지속적인 HD 영상시스템 설비작업을 통해 많은 노하우와 기술력을 확보하고 있고요,

교회에 필요한 시스템들을 설치하고 있습니다.

특히, 교회의 시스템을 더욱 잘 알고 있기 때문에 어떤 장비와 어떤 시스템이 필요한지 더더욱 잘 알고 있죠.

HD 영상시스템은 픽셀의 수치적으로 볼 때, SD급의 아날로그 영상시스템보다 6.75배 정도 선명합니다.

예전, CRT 배불뚝이 TV를 보던 것에서,

요즘 나오는 Full-HD LED TV를 보시는 것과 같은 차이라고 생각하시면 쉬우실 것 같네요.

일단 아날로그 영상에서의 화질이 뭉개지는 현상이 전혀 발생하지 않고요, 특히 화면 노이즈나

케이블에 따른 색감의 차이 등이 발생하지 않습니다.

그리고, 무엇보다 컴퓨터 화면을 적절히 제공할 수 있다는 것도 매우 큰 장점이죠.

Full-HD는 1,920*1,080 픽셀을 제공합니다. 아날로그 영상은 픽셀로 설명할 수는 없지만,

픽셀로 수치화했을 때, 640*480 픽셀을 제공하기 때문에 많은 차이가 있습니다.

영상시스템은 일반적으로 동축케이블을 통해 시그널을 전송합니다.

물론 Full-HD에서는 HDMI 케이블로도 전송을 하지만, 구조적인 한계와 짧은 케이블의 길이로

모든 케이블을 HDMI로 사용하실 수는 없습니다.

이러한 부분에 대해 설명을 드리면, 어떤 분들은 역정을 내시기도 하시는데요,

간혹, HDMI 커넥터가 망가졌다고 커넥터만 바꿔 줄 수 있냐고 문의하시는데요,

아쉽게도 HDMI는 케이블 전체를 교체하셔야 합니다.

HD-SDI는 동축케이블로 전송이 되고요,

컨버터를 통하여 HDMI TO HD-SDI, HD-SDI TO HDMI 등을 사용하실 수 있습니다.

예를 들어, TV는 일반적으로 HD-SDI 입력이 없기 때문에 HD-SDI TO HDMI 컨버터를 사용하죠.

영상시스템은 일반적으로 특정임피던스 75옴 동축케이블로 체결이 됩니다.

하지만 대부분의 교회는 50옴 동축케이블로 설치가 되어 있는 경우가 많습니다.

가격이 저렴하기 때문인데요,

처음 설치하실 때 가급적 안정적인 좋은 케이블을 사용하시면 장비에도 도움이 됩니다.

코그에서는 예전에는 KRAMER 동축케이블을 사용했었는데요, 요즘은 CLARKWAIRE 제품을 사용하고 있습니다.

다른 케이블 사들의 제품들과 비교해도 충분히 좋은 성능을 제공하고요,

가격도 적절하게 형성되어 있는 것 같네요.

KINGS에서 나오는 BNC 압착커넥터를 사용하고 있습니다.

간혹, 압착커넥터가 아닌, 납땜용 커넥터를 문의하시는 경우들이 있는데요,

영상용 커넥터는 납땜 보다는 압착이 더욱 안정적입니다.

여기에 관한 자세한 기술적인 내용은 제가 찾지는 못했는데요,

제 생각에는 더욱 완벽한 쉴딩을 위해 압착을 하지 않을까 싶네요.

혹시 여기에 관한 정확한 자료를 갖고 계시면 보완 댓글 부탁드려요^^

어쨋던, 케이블과 커넥터는 가급적 교과서에 있는 내용대로 시공하는 게 중요하죠.

그리고 중요한 것이 전기선이죠.

예전, 어떤 교회에 가니 에어컨을 틀면 조금 시간이 지나고 차단기가 내려가더라고요.

처음에는 전기 용량이 부족한 가 싶어, 전기 용량을 계산하니 전혀 부족하지 않고요...

천정 안을 열심히 살펴보았더니, 전기케이블이 문제가 되더라고요.

케이블이 뜨드무리 하게 달아올라서, 연결된 부분에서 단락이 일어났네요.

케이블을 다시 배선해서 새롭게 체결해 드렸습니다.

전기케이블도... 정말 중요한 부분입니다.

사실, 좋은 케이블을 사용한는 것은 전체적인 공사 비용에 큰 차이가 나는 것은 아닙니다.

그래도 공사 비용을 조금이라도 줄이시려고, 케이블 견적을 변경하시려는 경우들이 있는데요,

가급적 좋은 케이블과 커넥터를 사용하시는 것이 더욱 안전하며, 안정적으로 시스템을 운용하는 방법입니다.

일반적으로, 방송용으로는 BELDEN, CANARE, CLARKWIRE, KLOTZ, LS, GEPCO, KRAMER...

적어도 이 정도 급이 되면 괜찮다고 보셔도 될 것 같네요.

음향이던, 영상이던 케이블과 커넥터도 장비 못지 않게 중요합니다^^

카메라는 PUR 카메라로 설치가 되었고요, 돔 형식으로 생긴 PTZ 카메라입니다.

프리셋 기능을 통하여 더욱 적절하게 운용하실 수 있고요,

괜찮은 화질을 제공해 주죠. 1/2.8inch CCD를 갖고 있습니다.

CCD 혹은 CMOS라고 불리는 IMAGE SENSOR는 일반적으로 1개짜리 보다는 3개짜리가 더 좋은 제품이고요,

크기가 더 클수록 화질이 좋습니다.

소니나 파나소닉 중에는 3CCD, 3CMOS 등의 제품들도 있고요,

일반적으로 1/2.8inch 제품들이지만 1inch 제품들도 있습니다.

하지만 IMAGE SENSOR가 커지면 불편한 점도 있는데요, 광학 줌이 줄어 들 수 있습니다.

뭐, 모든 제품에 똑같은 공식을 대입할 수는 없겠지만, 일반적인 현상들이죠.

그래서 더 큰 센스의 카메라를 선택하실 때는 교회에서 필요한 광각줌을 제공하는 지 반드시 살펴보셔야 합니다.

물론, 디지털줌으로 사용을 하실 수는 있지만 광각줌의 화질과는 차이가 있기 때문에

가급적 광각줌으로 확인을 하셔야 하시고요,

4K 카메라 중, Full-HD 화질시, 광각줌을 더 많이 제공하는 제품들도 있습니다.

그리고, 이러한 대형 카메라에 프리셋 기능을 사용할 수 있는 팬틸트도 이제 생산이 되기 때문에

필요하시다면 더 좋은 제품을 설치하는 것도 가능합니다.

어쨋던 이 교회에는 20배 줌의 PUR PTZ 카메라가 설치되었습니다.

교회의 전체적인 길이는 약 30m 정도 되는데요, 강대상용 메인카메라가 본당 중간에 봉브라켓으로 설치되어 있어서,

20배 줌으로 충분히 커버할 수 있는 상황입니다.

EDISTEC의 PTZ 컨트롤러로 구동이 되고요, 빠른 프리셋 기능은 적절한 운용을 손쉽게 도와줍니다.

비디오 스위쳐는 LUMANTEK VS6가 설치되었는데요, 특히 KEY/FILL 자막기 입력이 1채널로 입력되는 것이 좋네요.

요즘은 자막기 입력이 2채널이 아니라, 1채널로 되는 제품들도 출시가 되고 있는 상황입니다.

자막기는 같은 회사의 UB2 제품인데요, USB 3.0으로 연결되는 외장형 자막기입니다.

동영상을 넣을 수 있다는 장점이 있습니다. PROCG처럼 사용할 수 있는 자막기이지만,

더 좋은 영상 자막을 처리하시고 싶으시다면... PROCG를 선택하는 것도 좋은 방법이겠죠.

다만, 비용적인 면에서는 차이가 분명히 있습니다.

UB2는 가급적 WINDOWS10을 사용하는 게 분명 좋습니다.

방송실은 음향시스템과 영상시스템을 세팅한다고 정신없이 바쁘지만, 익숙해 진 작업이라서

방송실 패치작업은 순식간에 진행이 되네요.

코그의 팀원이 4명이어서, 2명씩 나누어 방송실 작업과 본당 작업이 나누어 진행됩니다.

지난 건천 작업때도 그랬지만, 이번 작업도 2일 동안 마무리가 되었고요,

3일째는 테스트 및 교육이 진행되었습니다.

사실, 영상시스템 교육은 그리 길지 않은데요, 음향은 믹서가 디지털로 바뀌고 나면 튜닝과 교육에 많은 시간을 할애해야 하죠.

그래도 더욱 꼼꼼히 교육을 진행함으로, 좋은 결과들이 나오고 있는 것 같습니다.

간혹, 교육 없이 설치만 하고 가서, 코그에 교육을 부탁하는 경우들이 있는데요,

예배시스템은 설치 뿐만 아니라 세팅 및 튜닝, 교육이 같이 진행되어야 합니다.

사실, 코그에서는 이러한 작업을 직접 진행을 합니다.

컨설팅 및 견적작업과 설치, 튜닝, 교육을 직접 진행하기 때문에 설치된 교회의 상황을 가장 잘 이해하고 있고요,

또한 주일날 발생될 수 있는 일들에 대해 가장 빠른 답과, 빠른 서비스를 제공할 수 있습니다.

또한 4명의 팀원이 있기 때문에 가장 빠른 기동력을 제공하죠.

방송실의 랙케이스의 모든 케이블들을 탈거하고, 케이블 정리가 다시 진행이 되었고요,

음향케이블과 영상케이블, 전기케이블 등이 구분되어 설치가 되었습니다.

얼마나 많은 케이블타이들을 묶었다가, 끊었다가 하는지 모르겠네요.

그래도 설치시 흘리는 땀방울이 얼마나 많은 힘이 되는지 충분히 알기에, 더욱 열심히 작업을 진행하고 있습니다.

더욱 꼼꼼하고, 더욱 깔끔하게, 그리고 더욱 확실하게 작업을 해야죠.

모든 작업과 교육이 끝나고, 새롭게 운용되는 시스템을 보니 마음이 한결 더 즐겁습니다.

덕분에 여름 사역을 잘 마치셨다고 하시니, 더욱 감사하죠.

여름 사역이 끝나고, 다시 한번 방문해 음향튜닝을 제공해 드리고 왔습니다.

프로젝터는 기존의 제품을 사용하시는 걸로 일단 정리를 하였고요,

좋은 시기에 LED 전광판 스크린을 설치할 예정입니다.

기존의 TV에 중계도 설치가 되었고요, 자모실과 로비에도 설치가 되었습니다.

컴퓨터의 화면이 깨끗하게 제공됩니다.

코그시스템은 예배를 돕는 예배시스템을 위해 열심히 달려가고 있습니다.

이제 시원한 가을이네요. 가을에는 더 열심히 달릴 수 있을 것 같네요.

예배시스템에 해결되지 않는 부분, 필요한 자료들이 있으시면

언제든 코그에 문의주세요.

모든 문제를 해결할 수는 없을지라도, 최선을 다해 상담, 컨설팅을 제공해 드릴께요^^

단, 대구나 인근 지역이 아니시면... 출장비용이 발생할 수도 있습니다 ㅜㅜ

모두들 시원한 가을, 하늘하늘한 가을을 만끽하시길 바랍니다.
