안녕하세요, 코그입니다^^

무더운 날씨가 연일 계속 되고 있네요. 그래도 활기찬 하루 되세요^^ 화요일이니까요..

다행히 완전 폭음이 시작되기 전, 구미에 있는 교회의 음향, 영상시스템 설비작업을 진행하였습니다.

그래도, 기존 교회의 리뉴얼 작업은 에어컨과 함께 할 수 있기에 더욱 감사한 일들이죠.

영상은 HD 영상시스템으로 전체 교체가 되었고요, 음향시스템은 디지털믹서와 앰프가 교체되었습니다.

디지털믹서는 높은 음질의 퀄리티를 제공하는 SOUNDCRAFT SI IMPACT를 설치했습니다.

어떤 분이 코그는 왜 맨날 SOUNDCRAFT만 설치하냐고 하시는데요...

다른 제품도 견적을 드리긴 하는데, 가성비로 결정을 많이 하시네요.

요즘 핫한 ALLEN&HEATH SQ 씨리즈도 곧... 포스팅을 드릴 수. 있기를....

권과장님이 미리 준비해 간 USB로 펌웨어 작업을 진행하고 있네요.

이 USB에 메뉴얼과 펌웨어 화일, 그리고 세팅 CUE 값이 저장되어 있고요,

교회에 잘 보관하시도록 말씀을 드렸습니다.

사진은 못찍었는데요, 책상 밑에 전원안정기인 FURMAN AC-210E 제품이 설치되어 있습니다.

이 제품은 과전압이나 전기노이즈를 줄여주는 제품이죠. 디지털믹서에는 꼬~옥 필요한 제품입니다.

뭐, 다른 제품들도 있긴 하지만 AC-210E가 크기가 작아서, 믹서 데스크 밑에 설치하기가 용이합니다.

그리고, 더욱 많은 채널 사용을 요청하셔서 MINI STAGEBOX를 설치 해 드렸는데요,

이 교회는 3년 전 쯤에 코그에서 까나레 멀티케이블을 충분히 매설 해 드렸기 때문에

스테이지박스를 방송실에 설치하였습니다.

거리가 짧아서 일반 UTP로 작업을 해 드렸고요, 사진에는 이더콘이 안 씌어 져 있네요.

조치를 해 드렸습니다.

믹서 하단에 설치했는데요, 사실 모든 앰프나 장비들이 책상 옆에 있는 랙케이스로 옮겨가다 보니

책상이 앞으로 기우는 문제가 발생이 되네요.

그래서 남는 앰프 장비들을 책상 하단에 얹어 놓았습니다.

기존의 아날로그 믹서가 SI IMPACT 보다 더 커서, 책상은 MDF에 시트지 마감으로

리폼 작업을 진행했고요, 음향과 영상의 책상을 서로 바꾸어 사이즈를 조절했습니다.

다만, 방송실 올라가는 계단이 너무 가팔라서 MDF와 장비들을 올리는 데 좀 애를 먹었네요.

그래도 안전하고, 깔끔하게 작업을 진행했습니다.

앰프는 POWERSOFT M50Q를 설치 해 드렸는데요,

메인스피커 1조와 딜레이스피커 2조를 이 녀석 하나로 해결을 했습니다.

특히 DSP가 내장된 제품이기 때문에 전용 프로그램으로 딜레이 세팅과 튜닝을 함께 진행했습니다.

물론, 딜레이스피커는 MONO로 세팅을 했지만, 전에 보다 휠씬 부드러워 지고,

풍성해 진 사운드는 '역시 앰프는 POWERSOFT!'라는 말을 다시 실감하게 되네요.

특히 트랜스앰프가 잘 맞는 EV 스피커에도 POWERSOFT 앰프가 넉넉한 댐핑과 출력을 제공합니다.

메인스피커는 EV FRI 씨리즈입니다.

그리고, 기존에 메인앰프와 딜레이스피커에 걸어 사용하던 앰프들은

상태가 좋은 제품으로 모니터 스피커로 패치해 드렸고요,

앰프 1대 설치로, 모든 스피커의 앰프가 상향 업그레이드 되었네요.

앰프의 경우, 등급이 너무 낮거나, 너무 노후되지 않으면 적절한 용량 매칭으로

다시 사용하실 수도 있습니다.

특히, 리뉴얼 작업시 전체적인 스피커와 앰프의 매칭과 케이블이 확인되면 더욱 좋죠.

그리고 POWERSOFT의 전용 프로그램 '아르모니아' 역시 매우 흡족할 만한 퀄리티를 제공해 줍니다.

가령, 딜레이의 경우 거리가 제한적이거나, 거리가 멀어 질 때 세밀한 튜닝이 안되는 DSP들도 간혹 있는데요,

POWERSOFT의 내장 DSP는 이러한 염려를 말끔히 해소 해 줍니다.

메인스피커는 그대로인데...

사실, 이 스피커도 처음에 설치되었을 때 스피커 케이블의 허용용량이 앰프에 비해 약해서

코그에서 까나레 케이블로 새로 배선했었고요,

이번에 앰프까지 교체가 되니 더욱 좋은 소리가 제공되네요.

목사님 강대상 모니터 스피커도 QSC 앰프로 바뀌고, 피드백 마진과 약간의 튜닝을 진행하였고요,

목사님께서 매우 만족하시는 사운드가 되었습니다.

사실, 이러한 리뉴얼 작업은 결과치에 대한 차이가 바로 드러나기 때문에 설치나 튜닝의 실력이

쉽게 드러나게 됩니다.

교회측에서 더욱 만족하신다고 하시니 코그도 힘이 나네요^^

무더운 여름, 비록 에어컨 밑이었지만 땀 흘린 보람이 있는 작업이었습니다.

무더운 여름, 시원한 사운드가 필요하시다면 코그에 문의주세요.

최고는 아니지만, 최선을 다해 답변 드릴께요.

그럼 저는 20,000. 쿨럭.

비가 오는 토요일 밤이네요. 곧 주일이 되는데...

모두들 기쁨 가득한 주일이 되셨으면 좋겠네요.

특히 방송실을 섬기시는 모든 예배사역자들에게 따스한 주일이 되셨으면 좋겠습니다. 육적으로나, 심적으로나.

가까운 곳에 있는 교회에서 연락이 왔습니다.

처음의 시작은 자모실 스피커 소리가 잡음이 많다는 겁니다.

그리고, 일은 점점 커졌습니다.

자모실 스피커를 새로 설치하는 것으로 끝날줄 알았던 작업이

방송실 믹서 교체로 이어졌습니다. 이왕 교체하는 것, 디지털로 교체를 원하셨고요,

찬양팀과 이원화되어 있던 시스템을 하나로 만드는 작업으로 바뀌었습니다.

믹서는 SOUNDCRAFT SI IMPACT로 설치가 되었습니다.

추후 채널확장이 가능한 모델을 찾으셨고요, 스테이지박스를 통하여 80채널까지 확장이 되는 SI IMPACT가 설치되었습니다.

참고로, 스테이지박스가 나와도 채널이 확장이 되지 않는 제품들도 꽤 있습니다.

물론, SI IMPACT도 입력은 확장이 되는데요, 출력은 확장되지 않습니다.

컴팩트한 사이즈에 입력 32개, 출력 16개를 제공하죠.

그리고, 디지털믹서를 더욱 안정적으로 사용하실 수 있는 전원관리기 FURMAN AC-210E를 함께 설치 해 드렸습니다.

안정성이 빵빵합니다.

더군다나 방송실 위치도 중층 구석에서, 중층 발코니쪽으로 이동이 되었고요,

이에 따른 케이블 배선작업 및 모든 일정이 끝이 나고, 기존의 영상시스템도 점검을 요청하셨습니다.

풀뿌리같은 수많은 케이블들을 정리해야 하는데요, 영상시스템도 발코니 쪽으로 이전을 요청하셨습니다.

어찌 일이 하나 하면 하나가 커지고, 그러기를 몇번 반복...

총 작업은 3주에 걸쳐 4일간 진행이 되었네요.

그래도 전반적인 사운드가 매우 안정이 되고, 컨트롤하기 힘들던 방송실 일들이 한 곳으로 정리가 되었습니다.

케이블을 깔고, 다시 걷고 재배선하는 작업 등이 진행이 되었는데요,

다행히 추후 본당 리모델링을 위해 멀티케이블을 활용하시기 위해 넉넉한 길이로 커팅없이 작업이 되었습니다.

덕분에 매설이 아닌, 케이블타이로 고정하는 작업으로 진행이 되어서 전체적인 배선 작업에는 시간이 많이 줄었네요.

16채널 멀티케이블 50m짜리로 2회 반복 배선하였습니다.

총 32개의 채널을 사용하실 수 있도록 정리가 되었고요, 28개는 입력으로, 나머지 4개는 출력으로 커넥팅 되었습니다.

추후 퍼스널 모니터링을 위해 준비해 두었지요. 물론 1.5SQ VCTF 케이블도 함께 배선이 되었습니다.

그리고, 기존의 앰프들이 강대상 밑에 있어서, 이번 작업에 모든 앰프들이 중층 발코니로 해쳐모엿. 했습니다.

덕분에 스피커 케이블 6가닥과 1층 예배실 중계 시그널 케이블 등이 같이 배선되었습니다.

케이블 굵기가 여기 팔뚝을 넘네요.

그래도 문팀장님께서 묵묵히 그리고 꼼꼼히 케이블을 잘 정리해 주셨습니다.

케이블 타이가 엄청 들어가네요^^

중층 발코니로 오면 전체적인 사운드를 파악하기에 훨씬 유리할 수 있습니다.

특히 이 곳에는 스피커가 플라잉 되어 있는 것이 아니라, 스피커스탠드에 세워져 있기 때문에 중층 발코니도 나름 괜찮은 위치네요.

기존의 음향시스템은 장비 빼고 모두 새롭게 배치가 되었습니다.

디지털믹서의 출력에서 메인스피커와 모니터스피커가 나가고요,

메인스피커용 앰프의 링크아웃 출력으로, BEHRINGER MX882의 스플리터로 입력됩니다.

그리고, 스플리터에서 녹화용 오디오 시그널, 1층 예배실 중계 시그널, 자모실 시그널 등이 전달됩니다.

특히 MX882 는 음질면에서는 100점을 줄 수는 없지만, 각 채널별 노브를 통해 볼륨을 빠르게 조절할 수 있고,

채널마다 레벨미터가 있어서, 방송실에서 현재의 상황을 파악하기에 괜찮은 제품입니다.

자모실에는 역시 파워드스피커인 PHONIC SEP-207이 설치되었습니다.

방송실 순차전원기로부터 전원을 공급받기 때문에 자모실에서 별도로 컨트롤하실 필요는 없죠.

하지만, SEP-207이 볼륨노브가 뒷편에 있고, 천정에 붙어있기 때문에 볼륨조절은 쉽지 않습니다.

교회에서, 자모실에서 볼륨조절을 요청하셔서 어떤 제품을 사용할까... 고민을 했는데요,

대부분의 시그널 볼륨기기들은 언밸런스드이 주를 이루죠.

하지만, MACKIE에서 나오는 BIG KNOB... 이름대로 노브가 매우 큽니다.

이렇게 큰 노브를 돌릴 때는 늘 기분이 좋죠^^

TRS로 입출력이 이루어집니다. 밸런스드죠. 노이즈에서 자유롭다는...

코그에서도 처음 설치 해 보았는데요, 결과는 매우 만족 별 다섯개입니다.

특히 노브의 조절감은 이질적이지 않네요. 매우 직관적이며, 단순하며, 디자인이 미려합니다.

코그가 찾던 제품이 이런 제품이었는데...

가격이 조금 높기는 하지만, 결과에 비하면 매우 좋은 가격인 것 같습니다.

더군다나 2개의 입력을 선택할 수 있으니까, 2가지 소스를 셀렉터할 수 있습니다.

어쨌던 자모실의 사운드는 매우 깨끗하게 정리가 잘 되었네요..

1층 예배실의 중계가 잘 안된다고 하셔서 확인을 해 보니, 역시나... 밸런스드가 지원되지 않는

노래방 앰프를 연결해 놓으셨네요. 그리고, 채널이 부족해서 작은 언밸런스드 소형 믹서를 같이 사용하시고 계셨는데요,

KANALS에서 나오는 파워드믹서로 교체가 되었습니다.

모든 마이크류의 커넥터가 TS네요. 다시 XLR로 작업을 해서 테스트를 해 봅니다.

마이크 뿐만 아니라, 본당 중계 시그널도 잡음 없이 잘 들어오네요.

근데, 스피커케이블이 삐삐선으로 되어 있네요. 아무리 100W짜리 스피커라도... 삐삐선은 너무 한 것 같습니다.

코그가 그냥 넘어갈 수가 없죠.

폐기하려고 쌓아둔 본당에 새로 배선하고 남은 투명스피커케이블을 다시 꺼집어 냅니다.

그리고, 천정을 열고 다시 배선. 이전보다 소리 자체가 커졌네요. 스피커케이블도 매우 중요한 부분이죠.

거리가 멀지 않아서 투명선만으로 충분하긴 합니다. 50심짜리네요.

본당에는 디지털믹서 설치와 함께 멀티케이블 및 스피커케이블이 한창 작업 중입니다.

특히 1대의 앰프가 추가로 설치가 되었고요, 모든 스피커케이블이 교체되었습니다.

양쪽에 2통씩 사용하시던 메인스피커를 1통씩만 좌우로 사용하게 되었습니다.

교회에서 2통 사용하던 것을 1통만 사용하면 소리가 약하지 않냐고 물어 보셨고요,

왜 2통을 사용하는 것보다 1통을 사용하는게 소리가 큰지, 음질이 어떻게 되는지, 왜곡이 왜 없어지는지에 대해 설명을 드렸습니다.

이러한 내용들은 아주 기본적인 내용들이죠.

라인어레이가 아닌 이상, 포인트소스 스피커를 2통씩 사용하는 것은 얻는 것 보다 잃는 게 더 많은 수 있습니다.

더군다나, 2통이 서로 다른 스피커라면 더더욱 그렇죠.

이런 내용들은 코그 예배음향스터디나 예배사역자학교에 오시면 더욱 상세히 설명해 드립니다.

좌측 상단에 링크가 있습니다^^ 6월은 스터디의 달이죠^^ 함께 공부합시다^^

메인스피커는 JBL의 EON1500입니다. 구형 EON G2의 패시브 타입이고요, 8OHMS 275W의 RMS를 갖고 있는 녀석입니다.

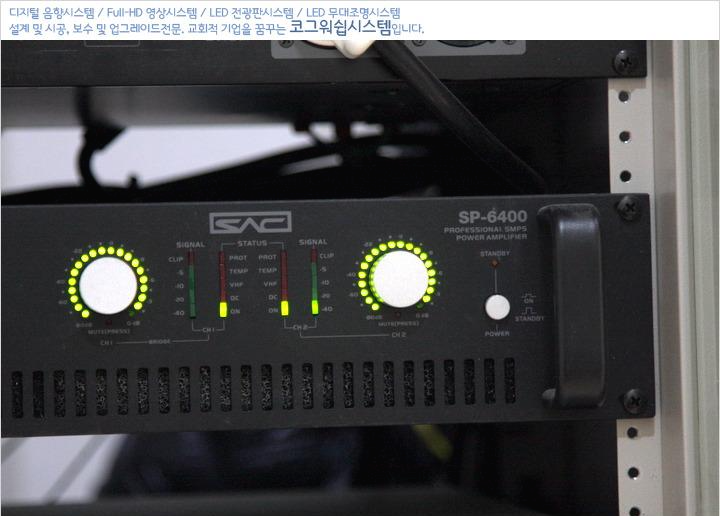

앰프가 부족해서 메인스피커 앰프를 8OHMS 500W 출력과 댐핑 500을 스테레오로 제공하는 SAE DJ500 앰프로 설치를 하였고요,

찬양팀 모니터 스피커 2통과, 강대상 모니터 스피커, 드럼 모니터 스피커 등으로 새롭게 패치, 정리 해 드렸습니다.

아무래도 앰프가 1대 더 늘어도 조금 숨이 트이네요. 앰프가 죽을려고 했거든요. 서로 링크로 사용하셔서

앰프의 출력이 부족했었거든요.

스피커의 RMS는 그 스피커에 필요한 최소한의 앰프출력이라고 생각하시면 쉽습니다.

소리는 나죠. 하지만 충분한 음압과 좋은 음질을 기대하시기는 어렵습니다.

RMS의 2배값이 MAX, 혹은 PROGRAM POWER라고 합니다. 안정적인 출력이죠.

그리고, RMS의 4배, MAX의 2배가 되는 값이 PEAK POWER입니다.

이렇게 연결하시고, 앰프의 볼륨값이 최대, 믹서의 출력이 0dB를 넘으면... 스피커는 곧 저 하늘나라로 갑니다.

그리고, 비용을 청구하죠.

그래서 보통은 MAX POWER 정도로 연결하는 것이 안정적인 사용방법이고요,

스피커케이블의 길이와 앰프의 출력에 따라 적절한 스피커케이블이 사용되어야 합니다.

무산소동 OFC 케이블이 더 좋은 편이고요, 굵기가 중요하죠.

가급적 14AWG, 12AWG급의 케이블을 사용하시는 것이 무난한 편이고요, 더 높은 출력이라면 더 굵은 케이블이 필요하겠죠.

AWG는 미쿡에서 정한 굵기이고요, 숫자가 낮을수록 굵습니다.

14AWG는 CANARE에서는 9F급, 12AWG는 11F급입니다.

14F급은... 스피콘에 넣기가 정말 힘들긴 하죠.

모든 스피커와 앰프의 매칭이 안정적이지는 않지만, 당장 문제가 될 수준은 아니고요,

1년 쯤 후에 본당 리모델링 하실 때, 전체적인 장비를 새롭게 구성하실 계획입니다.

그동안 많은 노이즈와 부족한 음압, 정리되지 않은 사운드 등이 많이 차분해 졌네요.

권과장님이 튜닝과 교육을 진행하셨고요, 문팀장님께서 라벨링을 마무리하셨네요.

영상시스템도 모두 새롭게 정리가 되었습니다.

풀뿌리같은 케이블 찾는 데 정말 많은 시간과 수고가 필요하네요.

그래도 차근차근 모두 찾아냈고요, 새롭게 정리를 하니 2개의 장비가 남게 되었습니다.

그동안 정리없이, 장비 추가만 하셨다고 하시네요.

아날로그 시스템이라서 화질이 좋은 편은 아니지만, 노이즈가 많이 사라졌고,

자막기가 안정적으로 활용이 되어서 더 좋습니다.

그리고, 지난 주일에 되지 않았던 동영상 녹화도 잘 마무리가 되었네요.

카메라 PTZ 컨트롤러와 시그널이 짧아서, 연장하는 작업이 진행되었고요,

덕분에 충분히 많은 시간을 할애했네요. 그래도 원화리 잘 작동이 됩니다.

다행히... 프로젝터 리모컨 케이블은 넉넉하네요^^

모든 작업이 끝나고 나니... 곧 금요기도회를 할 시간이네요.

버거킹의 햄버거로 급히 굶주린 배를 채우고, 금요철야 오퍼레이팅을 도와드렸습니다.

특히 드럼을 전자드럼을 사용하시고 계셨는데요, 밸런스 잡기가 너무 편해서 정말 좋았습니다.

특히 너무 과하지 않은 킥 소리가 듣기에 매우 편안하네요.

개인적으로 킥 사운드의 톤이 매우 중요하다고 생각하는데요,

전자드럼이 이러한 부분을 매우 충실히 채워주고 있습니다.

전자드럼이나 신디사이저, 기타에 다이렉트박스와 케이블을 새롭게 설치했고요,

모든 것이 잘 마무리되었네요.

몇번씩 같은 작업을 반복한 공사사례였지만, 사무실에서 멀지 않은 곳이기에

더욱 즐거운 발거음으로 작업을 진행할 수 있었습니다.

목사님께서도 매우 만족하시고, 사용법에 매우 적극적으로 질문을 하시고, 운용을 하시네요.

음향시스템 리뉴얼을 통해 더욱 예배가 뜨거워지고, 깊어질 것 같습니다.

코그시스템은 단순히 장비만 설치하는 팀은 아닙니다.

전체적인 교회의 시스템이 어떻게 구성되어 있는지, 어떻게 리뉴얼해야 하는지 많은 고민을 하는 팀이죠.

이번에는 작업이 진행되면서 변수도 많았고, 계획이 수정된 부분도 많았는데요,

부목사님께서 중간에 많이 도와주시고, 함께 고민해 주셔서 잘 마무리된 것 같습니다.

코그시스템은 특히 숨은 선명한 사운드를 잘 찾죠.

어떤 분의 설명처럼, 소리가 날이 서지 않았다면... 코그가 달려가서 사운드를 갈아드리겠습니다.

시퍼런 날이 선 고음을 시원하게 만나실 수 있으실 겁니다^^

사운드가 마음에 차지 않을 때 찾는 곳이 바로, 코그입니다^^

대구 다사읍에 위치한 한결교회에 음향리뉴얼을 진행했습니다.

밖은 매우 추운 겨울이지만, 온풍기와 함께 하는 실내작업은 작업의 능률과 마무리 능력을 상승시켜 주죠.

기존에 사용하시던 아날로그 믹서가 서서히 고장이 나면서,

디지털믹서로 교체하는 작업을 요청하셨고요, 추가적으로 음향시스템 리뉴얼 작업이 진행되었습니다.

기존의 아날로그 믹서는 야마하 믹서였는데요, 아무래도 기계이다 보니 오래 사용하면 하나씩 문제가 생기기도 하죠.

메인스피커는 15인치 우퍼가 두 방 들어가 있는 더블입니다. 바닥에 한규빗 정도되는 받침대를 만드셔서 그 위에 올려 놓고 사용하시고 계셨네요.

소리가 먹먹하다고 개선할 수 있는 방법이 있는지, 처음 방문때 궁금해 하셨습니다.

그 외에 12인치 모니터 스피커 2통이 있었고요, 목사님과 찬양팀이 함께 사용하고 있었습니다.

마침, 동일한 모니터 스피커가 방송실에 2통 더 있네요. 앰프는 그럭저럭 여유가 되는 것 같고요.

그래서 모니터 스피커로 사용하는 12인치 스피커로 플라잉 설치를  제안해 드렸습니다.

기존의 스피커 역시 10년이 넘은 FAGANEE 스피커입니다.

15인치 더블스피커는 아쉽지만, 바이바이를 외쳐야겠네요. 석달 전에 구입을 하셨다고 하시는데 좀 아쉽습니다.

15인치 더블이 필요하신 분은 연락주시면 적절한 가격에 연결해 드리면 서로 좋을 것 같네요.

스피커 메이커는 ROMM입니다.

FAGANEE 스피커가 오래 된 제품이기에 TURBOSOUND의 액티브스피커를 구입하시는 것을 제안해 드렸는데요,

비용적인 면에서 일단 기존의 FAGANEE 스피커를 그대로 설치하는 것으로 조율이 되었습니다.

마침, 교회의 인테리어를 직접 하셨던 장로님 두 분께서 여러 방면으로 도와주셔서 많은 도움이 되었습니다.

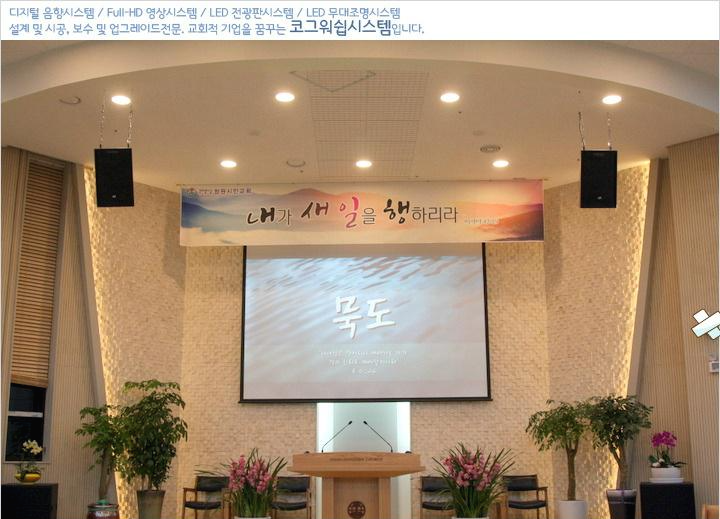

일단, 가장 먼저 스피커를 플라잉 설치해야죠.

천정 구조는 철판 위에 콘크리트를 타설한 구조였고요, 먼저 철판에 10mm 구멍을 내고, SDS로 콘크리트를 뚫어 앙카 작업을 했습니다.

늘 그렇듯이, 앞 쪽 두 포인트와 뒷쪽 한 포인트로 와이어 작업을 하여, 스피커의 적절한 각도를 조절하였습니다.

물론 좌측의 현수막이 가려지지 않도록 벽쪽으로 조금 치우쳐 설치를 했고요, 그에 따라 적절한 방향과 각도를 조절하였습니다.

2018년 표어가 멋지네요. 칠년을 하루같이 섬기는 교회... 야곱과 같은 교회 같습니다^^

코그도 하루를 예수님께 하듯... 섬기고 왔습니다.

FAGANEE 스피커가 모두 4통이 있었는데요,

각 통의 고음 유닛을 테스터로 확인하고 있습니다. 가장 상태가 좋은 녀석으로 플라잉 설치를 하기 위해서죠.

모두 비슷한 상태였고요, 약간의 차이들이 있네요. 두 통을 선택해 10mm 아이볼트를 체결했습니다.

그리고, 준비해 둔 와이어에 살포시 얹어 놓습니다.

이 모든 일들은 이번에 특별히 문팀장님께서 혼자서 직접 마무리 하셨네요.

스피커 유닛의 빨간 테두리가 포인트입니다.

천정의 석고텍스가 좌우측이 동일하지 않아서, 줄자로 길이를 일일이 확인해서 정확한 포인트로 설치를 했습니다.

스피커케이블은 CANARE 2S9F로 설치했습니다. 까맣고, 우둘투둘한 케이블을 보시고,

장로님께서 기존의 케이블과 많이 다르다고 하시네요.

기존의 케이블은 30심 투명케이블을 사용했는데요, 8옴에 500W 이상을 전송하는 앰프에는 전혀 맞지 않는 케이블이죠.

스피커케이블은 임피던스와 출력(WATT), 그리고 길이에 따라 적절한 굵기와 성능을 제공하는 케이블을 사용하셔야 합니다.

특히 30심, 50심 같은 투명선은 작은 출력을 전송할 때 사용하는 케이블이기 때문에

교회의 스피커에는 적합하지 않습니다.

강대상 모니터스피커는 HMH에서 나오는 HM50의 WHITE 버전으로 설치되었습니다.

강대상이 기둥 안쪽으로 들어가 있기 때문에, 기둥 안쪽에 설치된 스피커는 성도석에서 전혀 보이지 않네요.

스피커의 브라켓이 상하 회전으로 제작되어 있기 때문에 스피커를 눕혀 설치했습니다.

지향각이 가로 세로 동일하기 때문에 눕혀도 같은 소리를 제공해 주고요, 흰 색의 스피커가 더욱 깔끔해 보이네요.

5인치 스피커이고요, 주먹보다 조금 더 큰 사이즈입니다.

스피치용 모니터 스피커이기 때문에 굳이 큰 제품을 사용하지 않으셔도 충분한 음압과 음색이 제공이 되죠.

LSS PP4 제품도 있긴 하지만, 비용적인 면에서 차이가 있어서 이번에는 HM50으로 설치가 되었습니다.

몰딩으로 깔끔하게 처리를 해 드렸고요, 샤프한 사운드가 제공이 되네요.

사실, 바닥에 놓는 플로어모니터 같은 경우에는, 양복을 입을 경우 양복의 깃에 소리가 막히는 경우가 더러 있습니다.

물론, 모니터 스피커를 멀리 떨어뜨리면 보다 낫기는 하지만, 음압을 더욱 사용해야 하기 때문에

작은 스피커를 귀 높이까지 끌어올려 사용하는 것도 매우 좋은 방법이죠.

양복의 깃에 소리가 막힌다는 것은, 어깨를 앞뒤로 움직이면서 들어보시면 차이가 바로 나죠.

그리고, 기존에 방송실에 있던 스피커 2통을 그래도 찬양팀 모니터스피커로 연결해 드렸습니다.

작은 스피커 2통으로, 목사님과 찬양팀이 독립적으로 사용할 수 있는 모니터 시스템이 완성되었네요.

이제 믹서의 설치입니다. 믹서는 너무나도 익숙한 SI EXPRESSION3 제품입니다.

전원안정기인 FURMAN AC-210E도 설치를 해 드렸네요, 책상 안에 있어 사진을 못 찍었네요.

박스 인증샷 남깁니다.

SI EXPRESSION3는 32채널 입력에, 16채널 아웃이죠. 많은 채널을 사용하실 수 있으시고요,

더 많은 채널이 필요할 경우, 스테이지 박스를 통하여 66채널까지 사용하실 수 있습니다.

사실, 보급형 디지털믹서 중에는 채널이 확장되지 않는 믹서들이 종종 있습니다.

스테이지박스가 판매되는 제품들도 있는데요, 반드시 확장여부를 확인하셔야 합니다.

어떤 제품들은 스테이지박스의 채널이 확장이 아닌, 믹서에 설치되어 있는 아날로그 입력과 선택하는 형태로 운용이 되죠.

SOUNDCRAFT의 SI와 VI 계열은 충분한 확장이 가능하고요,

정말 많은 채널이 필요하신 경우에는 MIDAS PRO SERIES가 갑이긴 하죠. 가격도 '갑'입니다.

코그에서는 SOUNDCRAFT SI 계열을 많이 설치하는데요, 충분한 가성비와 성능을 제공해 주기 때문입니다.

하지만 보급형 제품이기 때문에 야마하의 CL이나 마이다스의 PRO, 디지코의 SD 씨리즈들과 동급이라는 말은 아닙니다.

물론 SOUNDCRAFT의 VI도 있네요. 그 외에도 좋은 디지털믹서들은 얼마든지 있습니다.

코그도 SI의 덫에서 자유로워 지고 싶네요^^ㅋㅋ

케이블은 기존의 케이블을 그대로 사용해도 커넥터는 20여개 가량 새로 바꾸었습니다.

디지털믹서로의 교체는 때로는 커넥터가 바뀌어야 하는 경우도 있죠.

신디사이저는 KURZWEIL PC2X네요. 언밸런스드로 연결이 되어 있었고요,

무대의 커넥터도 TS로 되어 있네요. 섀시 커넥터를 XLR로 바꾸어 드리고요, 믹서 쪽의 커넥터도 XLR로 교체했습니다.

그리고, 신디쪽 커넥터도 TRS로 바꾸어 밸런스드로 작업을 마무리 했고요,

RCA 출력을 제공하는 반주기는 PROEL DI100PRO 제품으로 밸런스드 했습니다.

박대리님 양말이 이쁘네요.

파손된 섀시 커넥터도 보수를 해 드리고요.

강대상의 마이크는 AKG의 CK31이네요. 좋은 캡슐이죠.

AKG는 캡슐보다 구즈넥이 더 비싸죠. 시원시원한 사운드를 제공해 줍니다.

마이크 높이보다 조금 높은 모니터스피커는 아주 작은 음압에도 아주 시원한 모니터링 환경을 제공해 주죠.

이제 모든 작업이 끝나고, 튜닝과 테스트가 진행됩니다.

목사님께서 여태 이런 시원한 사운드는 처음 들어보셨다고 하시네요.

너무나도 선명하고 맑아진 소리 덕분에 모두들 신기한듯 스피커만 쳐다보시네요.

처음에는 15인치 더블로도 안들리던 소리가 12인치 작은 모니터스피커로 커버가 되는지 몇번을 물어보셨는데 말이죠.

장로님께서 점심도 황장군에서 사 주셨는데, 팀원들과 맛있는 저녁식사 하라며 추우 겨울바람속에서 손을 꼭 잡아주셨습니다.

덕분에 더욱 든든한 저녁을 먹고, 슈퍼 야근에 돌입했죠.

바로 열네번째 코그 예배사역자학교 스탭회의입니다.

야근에, 늦은 식사에, 회의까지 마치니 밤 11시네요. 문팀장님은 구미까지 가셔야하는데...

그래도 모두들 기쁨으로 회의를 하고, 나눔과 기도를 했습니다.

열네번째 코그 예배사역자학교가 이제 열흘 정도 남았네요.

사실, 코그는 시스템 회사로 시작한 것은 얼마 되지는 않았습니다.

2006년부터 교회 엔지니어들을 교육하던 사역팀이었죠. 이제 열네번째 예배사역자학교가 되었습니다.

지난 10여년 동안 참 많은 일들이 있었네요. 사실 좀 주춤하기도 했고, 지치기도 했던 사역이지만,

예배사역자학교야 말로 코그의 정체성이죠.

이번에는 음향엔지니어팀과 찬양팀으로 개설이 되어 강의를 진행하고요,

팔공산에 아주 좋은 곳에서 1박2일 동안 캠프를 진행하게 되었습니다.

특히 퍼포먼스예배팀인 예끼(YEKKI)팀과 함께 예배사역자학교를 세워갈 수 있어서 더욱 기쁘네요.

멀리 부산 가덕도에 있는 팀이지만, 이번 IWT 대구 사역을 통해 만난 팀이고요,

더욱 폭넓은 예배와 교육을 만나실 수 있으실 것 같습니다.

특히 1박2일로 진행되기 때문에 대구와 영남 이외의 지역에서도 마음이 있으면 오실 수 있겠죠.

벌써 안동에서 오신다고 연락이 오셨네요. 마음이 있으면... 올 수 있죠.

아쉬운 점은, 꼭 이런 예배사역자학교가 끝이 나고 나서, 미처 몰라서 못갔다는 말씀들을 많이 하시는데요.

주위에 이러한 교육이 필요한 분들이 있으시면... 소개 해 주세요.

40명 제한인데요, 벌써 20% 자리가 찼습니다. 홍보 시작, 아직 일주일도 안되었는데요...

귀한 힐링과 사역의 나눔이 있을 것 같네요. 기대 합니다. 그리고 기도로 준비하고, 기다리고 있습니다.

코그는 언제나 예배사역자들을 응원합니다^^

안녕하세요, 코그시스템입니다^^

오늘 밤... 두번째 포스팅입니다. 가끔 문자로 블로그 잘 보고 있다는 연락을 주시는 분들이 담담히 계셔서 오늘 두개 올립니다...

티스토리 블로그가 댓글 쓰기가 좀 불편하다는 얘기들이 좀 있긴 하네요. 여하튼...

오늘은 코그도 처음 설치해 본 미녀와 야수같은 본능이 살아있는 EAW MK5396I 설치기입니다.

사실 코그는 그동안 EAW 제품을 많이 설치했습니다.

VFR 씨리즈도 많이 설치했고요, JFL도 설치를 했네요.

하지만 MK는 처음입니다.

이 녀석은 8옴에 800W의 RMS를 갖고요, 수치적으로 무려 133DB나 제공하는 괴물 같은 녀석입니다.

디자인과 소리는 매우 아름다운 미녀같고요, 출력 음압은 괴물같은 녀석이죠.

뒷통수도 이쁩니다^^

사실 이 공간에 적합한 스피커를 찾는다는 것은 쉬운 일은 아니었습니다.

왜냐하면 늘 그렇듯이 빠득한 예산 안에서 답을 찾아야 하죠.

물론 라인어레이가 답이기도 하지만, 저렴한 비용으로 높은 퀄리티를 찾아야 하죠.

사실 라인어레이는 제대로 설치하는 일이 결코 만만한 일이 아닙니다.

이 말은, 비용이 절대 가볍지 않다는 것을 의미하죠.

MK가 설치된 공간은 1000석 정도 되는 곳입니다.

결론을 먼저 말씀을 드린다면... 포인트소스로도 충분히 커버할 수 있다는 거죠.

물론 MK 위에 더 괴물같은 QX도 있긴 하지만 금액은 점점 더 안드로메다로...

천고가 매우 높습니다.

처음에는 레버블럭으로 설치하려고 했지만, EAW의 안정적인 내구성과, 철망매쉬의 훼손을 줄이기 위해 와이어 플라잉으로 설치하였습니다.

물론 34.9KG에 아이볼트까지 더하면 35KG가 넘는 녀석이기 때문에 전동윈치를 사용해서 플라잉 설치했습니다.

와이어만 거의 10M 내렸네요. 안전한 설치를 위해 여유분으로 버린 부분까지 하니 와이어가 딱 100M 들어갔습니다.

일단 첫날은 스피커만 플라잉하고 철수했습니다.

다른 일정들과 맞물린 상황이었기 때문에 몇몇 작업들을 먼저 마무리짓고, 다시 들어와 나머지 작업들을 진행했죠.

모든 시스템이 제로인 상태에서 케이블배선부터 진행이 됩니다.

벨덴 케이블로 설치가 되었고요, 멀티케이블에 스피커 케이블... 100MM 덕트가 겨우 닫히네요.

코그는 팀원이 4명이잖습니까...

한팀은 무대 커넥터 패널과 납땜 작업을 시작하고요, 또 다른 팀은 방송실을 만들어 갑니다.

멀티박스를 무려 4개나 만들었습니다.

물론 주물박스도 4개 설치되었고요, 마이크 입력과 출력, 그리고 스피콘과 넉넉한 양의 파워콘이 설치되었습니다.

멀티박스는 LEEM 제품이 좋네요. 뉴트릭과 정확한 조립이 가능합니다. 사진에는 스피콘 박스가 빠졌네요.

파워콘은 전기를 공급하죠. 이 파워콘 전기는 순차전원기에서 오는 전기입니다.

따라서 다른 전기기기들을 절대 꽂으시면 안되죠. 예를 들면 선풍기나 가습기... 음향 전용 전기입니다.

방송실에서도 역시 납땜이 한창입니다. 멀티케이블에 커넥터를 달고요,

믹서를 설치하고, 랙케이스를 완성합니다.

PS-108 순차전원기에 POWERSOFT 앰프들이 나란히 줄을 섭니다.

메인스피커 앰프는 POWERSOFT K3가 설치되었습니다.

8옴 스테레오 1,400W를 제공하고요, 케이블은 벨덴 5T00UP가 설치되었습니다. 10AWG지죠.

AWG는 숫자가 낮을수록 굵습니다. 케이블을 꼬으면 스피콘에 들어가지 않는다는 그 굵기입니다.

하지만 권과장님의 신공으로 한올의 케이블도 놓치지 않고 밀어 넣습니다.

그리고, 댐핑이 아주 멋지죠. 수치적으로 무려 5,000입니다.

결과적으로, 소리를 듣는데 너무 좋은 소리가 나네요. 마치 평온한 바닷가에서 기분 좋은 음악을 듣는 듯한 느낌이 참 좋네요.

사실, 좋은 장비가 들어가면 좋은 퀄리티를 만드는 것은 그리 어렵지는 않습니다. 다만 언제나 그렇듯이 비용적인 측면과 함께 딜레마에 빠지겠죠.

많은 분들이 스피커 1조로 이 공간을 다 채우겠나... 하셨는데... 채우네요. 채워졌습니다.

스피키에는 아주 샤프하고, 음악은 매우 쫀득쫀득한... 물론 우퍼가 같이 세팅되지 않은 것은 좀 아쉽긴 하네요.

모니터스피커는 SAC의 DNL-208M이 8대 설치되었습니다.

처음 4통이 설치되었는데요, 한주 지나서 바로 추가 발주되었습니다. 뭐... 좋으네요^^ 뭐 굳이 말로....

8인치 더블이고요, 보기에도 '나는 모니터다'라고 생겼네요. SAC는 MADE IN KOREA이고요, 요즘 국산 제품들의 활약이 매력을 내뿜습니다.

앰프는 QUATTROCANALI4804가 2대 설치되었습니다. 4채널 앰프이고요, 8옴에 1,200W를 내는 괴물같은 녀석이죠.

K 씨리즈는 렌탈버전이고요, CANALI 씨리즈는 INSTALL VERSION입니다. 그래서 유로블럭을 사용하죠. 작은 일자드라이버... 필수입니다.

SAC DNL-208M은 RMS가 8옴 800W입니다. 맥스 매칭은 아니지만 충분하네요. POWERSOFT니까요...

믹서는 SOUNDCRAFT SI IMPACT입니다.

이 녀석 아주 난감합니다. 어지간한 디콘과 비교해서 장점이 많은 녀석이거든요.

특히 디지털믹서계의 오랜 역사를 지닌 STUDER의 혈통에 DBX, BSS, LEXICON...

디지털혈통에 아날로그 DNA를 가진 녀석이죠. 물론 더 좋은 VI도 있습니다. 하지만 역시... 배춧잎이 문제네요. 언제나 그렇듯이.

FURMAN AC-210E와 함께 설치되었고요, 화려한 컬러의 LED BAR와 비스무리한 벨덴 컬러로 마감되었습니다.

결과적으로 너무 만족하는 사운드를 제공해 주어서 참 좋았고요, 현장이 대구라서 더 좋았고요, 야근을 마치고 따뜻한 오뎅을 먹을 수 있어서 더 좋았네요.

이제 내일 비가 오고, 날씨가 많이 선선해 진다고 하네요.

무더운 여름이 가고, 일하기 딱 좋은 날씨인데 다음주 한주는 황금연휴입니다. 이 때 일해야 하는데...

또 추운 겨울이 오겠죠.

추석 지나면 한해가 얼마 안 남았잖아요. 이제 마무리를 준비해야 할 때인 것 같습니다.

추석 명절 잘 보내시고요, 풍성한 가을을 만끽하시길 바랍니다.

좋은 소리를 만끽하시고 싶으시면 아래 전화번호로 연락주시면 되시고요^^

이상 좋은 소리를 만들어가는 미디어전문기업, 코그시스템이었습니다~^^

9월의 두번째 토요일 오후. 약간의 비와 함께 CAUG Si DAY 시간을 가졌습니다.

그동안 코그시스템을 통해 SOUNDCRAFT SI SERIES 디지털믹서를 구입, 설치하신 교회에

믹서의 세부적인 재교육을 하는 시간이었습니다.

사실 아날로그믹서에서 디지털믹서로 넘어오면서 가장 큰 불편함이 사용법이죠.

하지만 이미 디지털믹서가 판매되고 보급된지 많은 시간이 흘렀고,

시장의 반응에 따라 믹서의 사용법이나 기능들이 엔드유저들을 위해 많은 변화가 있었죠.

물론 계속 그러한 변화는 계속 될거고요.

특히 SI EXPRESSION이나 SI IMPACT 같은 보급형 디지털믹서들은 더욱 더 많은 변화가 빠르가 진행되고 있습니다.

그동안 코그시스템은 약 3년간 25교회와 4개의 기관에 SI 디지털믹서를 설치를 했습니다.

어쩌면 코그에서 가장 자신 있는 디지털믹서가 SI 씨리즈이기도 하고요.

강의를 진행한 권순길디렉터 역시 SI의 매력에 입이 마릅니다.

물론 요즘은 MIDAS PRO 씨리즈에 푹 빠져 있긴 하지만 SI 역시 충분한 매력이 있습니다.

몇가지 코그가 그동안 사용한 매력은...

보급형 디콘 중에서 단연 돋보이는 탁월한 프리앰프의 성능은 정말 칭찬할 만합니다.

물론 VI 씨리즈나 MIDAS PRO 씨리즈, DIGICO 등과 같은 고가의 장비들만큼은 아니지만

보급형 디콘 중에서는 가장 나은 음질을 제공해 주는 것 같습니다.

물론 컴프나 이펙터 역시 평타 이상이죠.

또한 가장 최근의 SI IMPACT는 KNOB의 질감이 많이 바뀌었네요.

약간 VI SERIES를 닮아 가는 것 같습니다.

물론, 디콘 중 KNOB의 질감은 PRESONUS가 갑이긴 하죠.

그리고 각 채널별, 출력별에 따른 빠른 접근성 역시 좋은 장점이고요,

페이더 BAR의 LED가 변함으로 상황에 따른 인지가 매우 빠르죠.

EQ를 페이더로 조절할 수 있다는 점과 주파수별 SEL 버튼으로 빠른 복귀 등

유저들의 입장에서 아주 빠르고 유연한 대처가 가능합니다.

그리고, 가장 큰 매력은... 보급형 디콘임에도 불구하고 스테이지박스를 통한 채널이 확장 된다는 것...

SI IMPACT는 확장이 되지 않았지만 이번 FIRMWARE UPDATE로 채널 확장이 가능해 졌죠.

물론 입력부의 확장이고요, 출력부는 늘어나지는 않습니다.

하지만 보급형 디지털믹서 중 확장이 가능한 모델은 사실 거의 없죠.

그럼에도 불구하고, 스테이지박스를 함께 판매하고 있어서 확장이 된다고 생각하시는 분들이 의외로 많다는 것은 안비밀.

물론 단점도 있습니다.

일단 저는 디자인이 마음에 들지 않습니다.

디자인이라면 YAMAHA CL5나 MIDAS M32 처럼 앉은 자세에서 믹서의 상황을 주시할 수 있으면 참 좋을텐데 좀 아쉽네요.

그리고, M32나 X32에 비해 루틴이 그리 자유롭지는 않습니다.

특히 MATRIX의 부재가 좀 아쉽네요. SI 씨리즈의 MATRIX는 MIX OUT에 대한 MATRIX만 가능합니다.

저는 MAIN LR 출력에 대한 MATRIX도 가능하면 더욱 좋겠다는 생각이거든요.

물론 전혀 안되는 것은 아니고요, 13,14번 출력을 MAIN STEREO OUT과 동일하게 사용할 수는 있습니다.

SPLITTER 하나는 더 걸 수 있네요. 물론 AMP나 DPS의 OUT을 이용하는 것도 좋은 방법이지만요.

단점을 굳이 더 꼽자면...

저 개인적으로 믹서의 COLOR가 별로이지 않나...

물론 더 별로인 COLOR를 입힌 디콘들도 많지만 SI의 색감은 제게 큰 흥미를 주지는 않는 것 같습니다.

사실, 코그는 예전에는 PRESONUS와 SI를 많이 설치했는데요,

결국 SI의 손을 들어 주었습니다. 가성비로 따지면 이만한 믹서도 잘 없을거 같고요,

채널확장이라는 무시무시한 매력을 지니고 있죠.

저희는 SI EXPRESSION1을 사용하고 있는데요, 16IN 16OUT입니다.

물론 STEREO 2PAIR도 제공이 됩니다.

사실, SI EXPRESSION에 조금 질리기 시작한 때쯤... 그게 아마 작년 연말 직전일 거 같습니다.

느닷없이 출시된 SI IMPACT...

그동안 EXPRESSION에서 제공되지 않던 DCA 기능이나 LABELING 기능 등이 똬악~~

스테레오 입력은 없어졌으나 8채널을 COMBO 커넥터로 똬악~

사이즈도 SI EXPRESSION3에 비해 컴팩트하게 똬악~

물론 코그시스템에서는 SI SERIES만 설치하는 것은 아닙니다.

상황에 따라 다른 제품들도 설치하는데요, 무난한 제품이 SI인 것 같습니다.

그리고, 사실 이건 정말 비밀인데요~~

지금껏 코그에서 설치한 SI 디콘이 35대 정도 됩니다. 벌써 3년 정도 지났네요. 설치를 시작한지.

A/S는 정말 딱 1건 발생했습니다. 물론 접지가 되어 있어야 안정성이 높죠.

그래서 코그에서는 디콘 문의가 오면 접지가 어떤 상황인지 물어봅니다.

1건 발생한 A/S도 내장된 SD 카드가 슬롯에서 이탈해서 발생되었네요.

본사에 문의하니 우리보고 직접 하라고. 크악...

조심스레 배를 가르니, 더운 열에 SD카드를 더욱 고정시키기 위한 테이프가 똬악~

더운 열에도 절대 접착력을 잃지 않는 테이프로 묶어 두었습니다.

잘 되네요. 씬이 자꾸 지워 져 버렸거든요.

Si DAY는 이들 교회에 대한 재교육으로 진행되었습니다.

사실, 코그에 디지털믹서 교육건으로 문의가 오는 경우가 많거든요.

코그는 설치시 바로 현장에서 1시간 가량 교육을 진행하고 있습니다.

물론 기본적인 음향교육도 곁들여 교육하고 있고요,

대부분 1-2주 후면 충분히 사용을 잘 하시네요.

많은 분들이 교육 요청을 하시는데요, 대부분 하시는 말씀들이 어느날 교회에 와보니 믹서가 교체되었고,

그 어느 누구도 교육을 받지 못했다고 하는 경우가 많더군요.

심지어 어떤 교회는 교육을 해 달라니 자기는 쓸줄 모른다는 팀도 있고요,

어떤 팀은 아예 설치를 저희한테 요청하는 경우도 있습니다.

디콘을 설치했는데, 기존 아날로그믹서때 사용하시던 패치를 그대로 사용하시는 곳도 많더라고요.

EQ나 아웃보드들을 그대로 다 사용하신다는...

디지털믹서에는 아날로그EQ나 FX보다 성능이 더 좋은 장비들이 내장되어 있습니다.

또 어떤 곳은 디지털믹서는 설치되었는데 튜닝이나 세팅이 진행되지 않은 곳도 많습니다.

코그는 디지털믹서 설치시 반드시 펌웨어 업데이트를 진행하고,

튜닝된 씬을 USB에 담아 드리고 있습니다. 급하면 USB로 RECALL 해서 빠르게 사용을 하셔야죠.

그래서 코그는 USB 구매를 대량으로 하고 있습니다. 지난주에도 40개 구매를 했습니다.

이번에는 SONY로 저렴히 구입했는데, 디자인이 제 취향은 아니라는...

좀 안타까운 현실이죠. 믹서를 설치한다는 것은 크게 세가지 작업이 기본적으로 이루어져야 합니다.

올바른 세팅과 튜닝, 그리고 교육이죠.

인터넷에서 구매하시거나 해외직구로 구입하시는 경우는 이러한 작업을 받으실 수 없습니다.

사실, 이런 작업이 비용이 많이 들죠.

디콘은 점점 많이 보급되고 있습니다.

하지만 충분한 설치와 튜닝, 교육이 함께 진행되어야 합니다.

사실, 이게 기술력이고, 노하우죠.

세부적인 재교육을 진행하고, SI IMPACT나 STAGEBOX에 대한 직접적인 사용설명,

예배시간에 요긴하게 사용하실 수 있는 깨알같은 TIP들.

3시간 가량 진행이 되었고요, 많은 질문과 이야기들이 오갔습니다.

황금같은 토요일 오후시간을 할애해서 오신 모든 엔지니어 사역자들께도 감사를 드리고요,

이런 시간을 통해 지속적으로 사역을 함께 나눌 수 있다는 것도 참 감사하네요.

그동안 코그에서 설치한 교회들을 모아 디콘 교육을 한다고 하니,

아마 전국에서 이런 모임은 처음이 아닐까라고 많은 음향인들께서 격려 해 주시네요.

다음에는 SI 뿐만 아니라, 그동안 코그에서 설치를 받은 교회들을 초청해 전반적인 음향교육을 진행하려고 합니다.

물론 음향 중급반이나 예배사역자캠프 등... 많은 프로그램을 준비중에 있습니다.

위해서 기도도 해 주시고, 많이 응원해 주세요^^

그리고 스탭으로 함께 도와주셔도 너무 너무 좋죠. 함께 세워나갈 수 있습니다.

아쉽게도 현재 코그는 남성네 4명이서 진행하고 있습니다.

그래서 좀 드라이한 분위기 속에서... 섬세한 터치가 좀 부족하긴 합니다.ㅋㅋ

다음 스터디는 언제 진행이 될까요?

준비중에 있습니다. 곧... 공지 드리겠습니다.

예배를 돕는 구석진 방 하나, 방송실에서 예배드리시는 모든 엔지니어 사역자들, 늘 응원합니다.

당신으로 인해 더욱 예배가 예배스러워지고 있죠. 전 알고 있습니다.

당신의 섬김과 헌신이 얼마나 큰 일이고, 얼마나 큰 복음인지.

Do you see a man skilled in his work? He will serve before kings; he will not serve before obscure men.(잠언 22:29)

안녕하세요, 코그시스템입니다.

이제 대프리카도 서서히 막을 내리고 있네요.

하지만, 그동안 대프리카는 실내도 장난이 아니었다는 게 함정.

지난 8월에 있었던 일들을 풀어보려 합니다.

달서구 장기동에 있는 내일교회 교육관 시공기입니다.

이번 작업은 여러 개의 교육실을 만들고 작업이 진행이 되었는데요,

사전에 여러 이야기들을 나누어 필요한 곳에 CD관을 미리 묻어놓아 깔끔한 시공이 이루어 졌습니다.

음향시스템은 총 3곳을 설치하였는데요, 가장 큰 공간에는 전체적인 시스템이 새롭게 설치되었고요,

나머지 두 공간에는 기존에 사용하시던 장비들을 재설치하였습니다.

물론 갖고 계신 장비들이 좋은 장비들이기에 새로운 공간에 사용하기에 전혀 무리가 없었습니다.

먼저, 모든 장비가 새롭게 설치된 가장 큰 공간입니다.

이 곳은 길쭉한 직육면체의 공간입니다. 하지만 전체 길이에 비해 천고가 낮은 곳입니다.

이러한 공간에서는 메인스피커만으로 모든 공간을 커버한다는 것은 쉽지 않은 일이죠.

메인스피커의 음압을 계속 올릴수만은 없기 때문에 적절한 딜레이 스피커가 동반되어야 하는 상황이고요.

이번에 설치된 스피커는 DB TECHNOLOGIES의 ARENA 씨리즈입니다.

메인스피커는 RMS 400W를 갖는 ARENA12가 구성이 되었고요,

딜레이 스피커는 RMS 250W를 갖는 ARENA8이 구성되었습니다. 각각 2통씩, 총 4통의 스피커가 천정에 플라잉 설치가 되었습니다.

메인스피커의 경우, 천고가 낮기 때문에 스테이지의 시야성과 프로젝터 화면과의 간섭 문제로 가급적 좌우 가장자리로 치우쳐 설치가 되었습니다.

천고가 낮은 공간에서의 대부분의 교과서적인 위치죠.

하지만 무대 앞쪽의 공간을 위해 안쪽을 향하도록 적절한 각도와 위치를 잡는 게 중요합니다.

특히 고음의 직접음을 잘 들으실 수 있도록 엉덩이 포인트의 각도를 맞추는 것도 중요하죠.

이 곳에 특별히 ARENA 씨리즈를 설계한 이유는 바로 고음의 혼로테이트가 가능하기 때문입니다.

90X40도의 지향각을 갖는데요, 이 고음 혼이 회전하기 때문에 스피커를 눕혀 설치하여도 지향각을 유지할 수 있습니다.

물론 폴리나젤 속에 숨어 있는 나사를 풀고, 스피커 그릴을 뜯어내서 작업을 해야하고요, 손이 많이 가는 작업이긴 하지만

한번의 작업으로 좋은 사운드를 유지할 수 있기에 과감히 그릴을 뜯어 냅니다.

딜레이 스피커까지 총 4통의 스피커의 혼을 회전했습니다.

소리는 고음 주파수일수록 지향각이 분명해 지고요, 저음 주파수로 내려갈수록 지향각은 넓어지고, 무너집니다.

특히 아주 낮은 대역의 우퍼 사운드는 무지향이죠.

물론, 요즘은 물리적인 셋업 기술력으로 우퍼도 지향각을 만들어내지만, 일반적인 저음은 거의 무지향입니다.

딜리이스피커는 더욱 자연스러운 사운드가 제공되도록 가장 적합한 위치와 각도로 설치를 했습니다.

그리고, 가장 중요한 작업, 메인스피커와 딜레이스피커와의 딜레이값을 맞추어야죠.

이번에는 특히 파워소프트의 4채널 앰프를 사용하였고요, 내장된 DSP로 세밀한 딜레이값을 맞추었습니다.

파워소프트의 아르모니아는 정말 정말... 좋은 DSP죠.

이번에는 스마트라이브를 돌리지 않고... DSP 기능을 이용해 정확한 딜레이값을 맞추었습니다.

측정용 똥침마이크를 설치할 필요도 없었네요. ㅎ

믹서는 코그에서 주력으로 설치하는 제품이죠.

SOUNDCRAFT의 SI EXPRESSION1 입니다.

16IN 16OUT이고요, 뭐니뭐니해도 빠른 운용이 가능하며, 보급형 디콘에서는 과히 만족할만한 프리와 아웃보드를 내장하고 있죠.

물론 순차전원기의 전원과 별도로 전원을 작동해야 한다는 점은 불편하지만

시원스런 사운드는 이까짓 불편함 정도는 충분히... 감수할 수 있습니다.

여담이지만, 많은 분들이 사용하시는 X32는 순차전원기 전원에 물려서 사용하실 수 있습니다.

하지만 전원이 꺼질 때는 분명히 콘솔이 프로세싱을 하지 않는 상태여야 하죠.

그래서 메뉴얼에는 전원을 OFF 하기전에 시스템을 먼저 OFF 시켜야 한다고 설명하고 있습니다.

그냥 막 끄면 된다는 분들이 계셔서...

케이블은 LS 제품을 사용하였습니다.

CAT5E로 유명한 그 회사, 맞습니다. SOVICO의 기술력이 더해져 생산되는 제품인데요,

C사의 케이블의 장점과 B사의 장점을 모은 것 같습니다.

너무 야들하지도 않고요, 너무 뻑뻑하지도 않습니다. 굵기는 조금 더... 구리를 썼네요.

스피콘에 스피커케이블 넣는다고 애 좀 먹었습니다.

하지만 좋은 사운드는 좋은 케이블이 만들죠. 물론 좋은 앰프와 좋은 스피커, 올바른 설치와 세팅.

그리고 좋은 케이블과 좋은 납....

코그는 모든 납을 은납으로 사용하고 있습니다. 한롤에 15만원 정도 하죠.

이제 납도 거의 다 떨어져 가는데요, 조만간 납을 100만원치 사야 할 거 같습니다.

모니터스피커는 교회에 사용하시던 QSC 파워드스피커를 사용하시려고 하셔서 모니터스피커용 케이블과 커넥터를 설치해 드렸습니다.

무대에 박힌 커넥터가 모두 입력 16개, 출력 12개, 파워콘 12개입니다.

사진에 보이시는 것 곱하기 2 하시면 됩니다.

사실, 여러 공간에 적합한 사운드를 찾는다는 것이 쉬운 일은 아닌 것 같습니다.

코그도 오랜 강의와 노하우가 있지만 때때로 만나는 상황들이 결코 녹록치는 않네요.

특히 이번 여름에는 각기 다른 4곳의 공사를 거의 동시에 진행했는데요,

모든 곳의 장비들이 모두 다르네요. 공간에 따라 적합한 스피커를 찾다보니 여러 케이블과 여러 앰프들을 설치해 봅니다.

그러면서 또 배우는 거죠.

사운드는 결코 만만한 녀석이 아닙니다.

너무 쉽게 생각하시는 분들이 많으신거 같아서요^^

어제까지 코사운드가 열렸죠. 코그는 가지는 못했는데요, 여러 경로들을 통해 스피커 방출관의 모습을 엿봅니다.

다들 비스무리하게 생겼지만, 각 팀들마다 그 사운드를 만들기 위해 얼마나 땀을 흘리고 공부하시는지...

특히 눈에 보이지 않는 영역이다보니 더더욱 많은 공부와 땀, 노하우가 필요합니다.

주위에 음향으로 씨름하시는 분들 계시면 따뜻한 격려의 응원이 필요하겠죠. 코그가 하는 사역도 이런거고요....

DB TECHNOLOGIES의 ARENA 씨리즈는 상당히 좋은 고음의 음색을 지니고 있습니다.

귀를 살랑살랑 간지럽히는 쏘지 않는 고음이 무척 예쁘네요. 마음에 쏙 듭니다.

고음 혼이 돌아가는 것도 이쁘고, 전체적인 디자인도 마음에 들고.

하지만 딱 두 가지가 마음에 안드네요.

일단, 로고가 스피커에 비해 너무 큰 것 같습니다. 음... 뭐 디자이너의 개취니까 인정하긴 하지만 제 취향은 아닌 것 같습니다.

그리고, 스피커를 가로로 설치할 경우, 뒷포인트를 걸 리깅포인트가 만만치 않네요.

이왕 혼 로테이트가 되게 만드셨다면 가로 설치까지 심도있게....

뭐 그래도 좋네요. 사운드가 좋으면 다 좋은 겁니다.

물론 압도적인 성능을 제공하는 파워소프트도 한 몫 단단히 했겠지만요.

그리고 무엇보다 스피커의 비용이 상당히 매력적입니다. 사실 요즘 한가닥 한다는 녀석들의 가격은... 좀 쎄긴 하지요.

음... E사나 L사나 M사나 A사나.... 뭐 어찌되었둥....

사실, 우리에게 주어진 시간은 3일이었습니다.

큰 방 3개실에 음향과 영상시스템 설치, 작은 5개의 방에 TV설치...

매일 12시 퇴근했습니다. 저야 대구 사니까 덜한데 구미 사시는 문팀장님은.... 출퇴근까지...

사랑스런 딸 얼굴을 제대로 못 보셨다네요.

그래도 잘 마무리가 되어 참 감사한 작업이었습니다.

이번에는 두번째 방입니다.

이 곳은 무대를 바라볼 때 세로보다 가로가 더 긴 방입니다. 물론 천고는 역시 동일하고요.

사실 이 전체 공간이 주차장이었습니다. 허가를 내고 새롭게 예배실로 만들었는데요,

주차장이었던 자리였기 때문에 천고를 더 올릴 수가 없는 상황이네요.

이 곳에는 기존에 사용하시던 QSC KW 스피커가 설치되었습니다.

이 녀석은 코니컬 타입의 스피커죠.

스피커의 고음 혼이 원뿔같다고 코니컬이라고 부릅니다.

결국 수평 수직 지향각이 같다는 거죠. 70X70도입니다. 세로로 설치해도 되고요, 가로로 설치해도 됩니다.

하지만 어떻게 설치를 해도 수직 지향각이 70도로 매우 넓은 편이기 때문에 하울링이 쉽게 발생할 수 있는 구조입니다.

그래서 무조건 무대를 넘어 설치해야 한다는 점이 중요하고요, 엉덩이를 너무 들면 안된다는 슬픈 이야기도 있습니다.

이 곳에는 모두 천정이 마이톤 시공이 되어 있습니다. 따라서 천정에 의한 반사는 석고텍스보다는 덜하죠.

오히려 흡음이 많이 되는 마감재입니다.

QSC KW는 파워드스피커이기 때문에 시그널케이블과 전기케이블을 설치해야 하죠.

모든 전기는 방송실 순차전원기에서 조절이 되도록 모든 전기선을 새롭게 배선해야 합니다.

물론 멀티케이블도, RGB 케이블도, 전원케이블도, 시그널케이블도 모두 천정을 타야죠.

믹서는 SOUNDCRAFT GB입니다. 역시 아주 좋은 믹서죠.

그에 맞는 DSP와 EQ, FX 등이 함께 설치되었습니다.

꼼꼼히 룸튜닝을 진행했고요, 충분히 적절한 사운드가 나오네요.

물론 저는 개인적으로는 QSC 사운드를 그리.... 좋아합니다. 음. 네. 좋습니다.

이 곳에서도 충분히 좋네요.

특히 좋은 케이블과 충분한 전기선이 더더욱 QSC스럽게 만들어 주네요. 예쁩니다^^

음향이 설치된 마지막 방은 큰 음압이 중요한 것은 아니고요, 간단하게 사용하실 목적이시라고 하시고요,

작은 QSC 스피커가 설치되었습니다. 전용 브라켓이 있어 원하는데로 설치가 가능한 제품입니다.

무대가 따로 없기 때문에 8채널 멀티박스 만들어 드렸고요, 심플하게 구성이 되었습니다.

믹서와 앰프가 좀 낡은 제품이라서 좀 아쉽기는 하네요.

요즘은 LEEM 멀티박스가 제일 예쁜 것 같네요. 다만... 컬러도 나왔으면...ㅎㅎㅎ

모든 작업이 끝나고, 토요일 다시 교회에 들어갔습니다. 급히 작업하느라 꼼꼼하게 마무리하지 못했던 라벨링 작업과 컴퓨터 연결작업,

교육 등을 진행했는데요, 많은 집사님들께서 소리가 너무 좋다고 말씀해 주셔서 피곤하지만 뿌듯한 작업이었던 것 같습니다.

여러 현장에서 만나는 많은 변수들을 통해 또 많은 공부를 했던 작업이기도 한데요,

낮은 천고에 플라잉 앙카 작업한다고 먼지 뒤집어 쓴 박대리나, 무거운 스피커 들고 사다리 오르내리던 문팀장님이나,

은납이지만 그래도 몸에 이로울 거 하나 없는 납을 들고 살고, 튜닝했던 권과장님이나 모두 너무너무 수고 많으셨습니다.

전체적인 작업이 진행될 동안 필요한 거 잘 챙겨주시고 도와주신 실장님과 장로님, 집사님께도 감사드리고요,

좋은 공간에 뜨거운 예배와 좋은 사역들이 넘쳐나길 코그는 언제나 기도하고, 응원합니다.

참, 무더운 날 에어컨이 우릴 도왔네요. 에어컨은 참 위대한 발명품입니다. 에어컨은 LG네요^^

우리 사무실도 LG.

지난 주간에 수성구에 있는 한샘교회에 다녀왔습니다.

부서실 리뉴얼 작업이었는데요, 청년부실에 음향시스템 및 프로젝터 교체작업과

새벽기도회 예배실에 디지털믹서 교체, 다른 부서실로 스크린 이동 설치작업 등이 진행되었습니다.

이 곳은 울림이 좀 있는 편입니다. 특히 내부 인테리어가 석고보드로 마감되어 있어,

매질에 따른 소리의 변형과 울림이 남아 있는 곳이죠.

뒷 벽면의 흡음이야기와 함께 청년부실의 전반적인 리뉴얼 작업이 진행되었습니다.

특히 그동안 스피커스탠드에 세워 사용하시던 메인스피커를 교체 설치하였고요,

천정에 플라인 설치하였습니다.

스피커는 터보사운드의 IX12 모델이고요, 파워드스피커이기 때문에 새롭게 전기선과 시그널케이블이 배선되었습니다.

새롭게 설치된 사운드크래프트 시그니쳐22 아날로그믹서는 예배실 뒷편에 설치되었고요,

모니터 스피커를 위한 2대의 앰프는 무대 옆에 설치되어 있습니다.

멀티케이블은 기존의 케이블을 그대로 사용하였고요,

이번에 순차전원기가 새롭게 설치되면서 무대 옆의 앰프의 파워를 제어하는 전기케이블을 함께 매설하게 되었네요.

터보사운드 IX12는 파워드스피커이며, 블루투스를 지원하는  만능 스피커입니다.

물론 저렴한 가격과 플라스틱 엔클루저의 아쉬움은 있지만 풍성한 저음과 함께 시원한 고음을 발사해 주는

가성비 좋은 스피커임에는 틀림이 없습니다.

지도목사님께서 소리가 너무 좋아졌다고 하셔서 코그도 더욱 힘이 나는 작업이었죠.

하지만 공간의 울림에 따른 아쉬움은 늘 남기 마련이죠. 특히 교육실에 흡음공사까지 진행되는 경우는 많지 않으니까요.

하지만 플라잉 설치되어 약간의 잔향은 줄어들었습니다.

공간을 리뉴얼 할 수 없을 때, 아쉬운 마음이 남지만 전기음향이라도 최선을 다해 설치해야죠.

기존에 사용하시던 프로젝터도 고장이 나서 새 제품으로 교체되었습니다.

RGB 입력을 못 받는 문제가 발생이 되었는데요, 메인기판의 수리 혹은 교체하는 작업보다는

새 제품을 구입하는 것이 더욱 효과적일 때가 있습니다.

프로젝터는 NEC사의 MC401X 제품이고요, 4,000안시 제품입니다.

특히 스크린을 기존 롤 스크린에서 평면액자형 스크린으로 바꾸어 설치하였는데요,

기존의 제품을 그대로 옮겨 설치하였습니다.

덕분에 스크린 2개를 옮겨 설치하는 작업이 진행되었고요,

그에 따른 프로젝터를 다시 세팅해 드렸고, 케이블 정리를 해 드렸습니다.

근데 교회가 공간이 넓어 동선이 상당히 깁니다.

주일날 이리저리 이동하는 양이 상당할 거 같네요.

프로젝터도 새롭게 설치되니 밝고 화사한 화면이 보기에 상당히 편해 졌습니다.

키스톤과 코너퀵 등을 활용해 스크린에 정확하게 맞도록 세팅해 드렸습니다.

이제 청년부실이 마무리되고, 1층 새벽기도회 예배실로 내려갑니다.

이 곳에서는 수명을 다한 기존의 아날로그 믹서 대신 프리소너스 STUDIOLIVE 16.0.2 디지털믹서를 설치해 드렸습니다.

이 제품은 디지털과 아날로그 같은 제품이죠. 쉽게 사용하실 수 있다는 게 가장 큰 장점이고요,

프리소너스라는 회사가 엔지니어적이기 보다는 뮤지션적인 생각이 많은 회사 같습니다.

더욱 따스한 사운드를 제공해 주네요.

특히 XMAX의 프리앰프와 마음에 쏙 드는 EQ는 좋은 믹서의 기본기를 잘 간직하고 있습니다.

사실, 프리소너스 제품을 코그도 많이 판매했지만 AI 버전으로 업그레이드 되면서 상당한 추가적인 비용이 발생되어 좀 아쉽긴 하죠.

요즘은 워낙 저렴하면서도 성능좋은 디지털믹서들이 많으니까요.

하지만 저렴한 비용으로, 그리 많지 않은 채널이 필요한 곳에는 16.0.2 만한 녀석이 없는 것 같습니다.

물론 메인 LR 출력에만 그래픽 EQ가 붙어있는 게 좀 아쉽긴 하지만, 급할 때는 PEQ라도 사용을 해야죠^^

이 곳은 역시 울림이 많은 곳이고요, 수음력이 좋은 MBHO 구즈넥 마이크를 사용하시고 계시네요.

그래서 키를 조금 더 높여 드렸습니다.

조금 더 안정적인 사운드를 재생하네요.

때로는 고가의 장비보다 더욱 효과를 발휘는 자재들도 있긴 하네요.

바뀐 믹서와 작은 자재 덕분에 약간의 피드백 마진을 더 확보하게 되었습니다.

어떤 경우에는 약간의 퀄리티를 더 높이는게 생각보다 쉽지 않을때가 있습니다. 그게 바로 소리고, 음향이죠.

눈에 보이지 않는 소리를 컨트롤한다는 것, 쉬운 일이 아니죠.

비록 천정이 마감되어 천정안에서 배선작업을 하고, 플라잉 앙카를 치는 일이 쉽지만은 않지만

날렵한 박대리님이 안전하게 잘 마무리 해 주셔서 빠른 시간안에 마무리 된 작업이었던 것 같습니다.

밑에서 필요한 작업들을 진행해 주신 문팀장님도 수고 많으셨고요,

튜닝하고 세팅한다고 이리저리 예배실을 옮겨다니며 마무리하신 권과장님도 수고 많으셨습니다.

리뉴얼 작업을 통해 조금 더 업그레이드 된 예배시스템을 통해 더 많은 예배와 은혜들이 일어나길 기도합니다.

코그는 예배자들과 엔지니어들을 응원합니다^^

SLOGAN이 멋지네요^^

창원프로젝트가 드디어 완료되었습니다.

시스템 설계 및 계약 후 1년간의 시간이 지났네요.

교회 공사는 건축의 진행상황에 따라 유동적이기 때문에 많은 일정이 소요됩니다.

대구에서 1시간 30분 거리이지만, 코그는 더 꼼꼼하고 완성도 높은 시공을 위하여 전체적으로 약 50여일간을 시공하였습니다.

특히 케이블 배선 및 설치, 그리고 완공단계에 이르러 교회측과의 지속적인 논의를 통하여 수정보완하여 작업을 진행하였습니다.

이번 프로젝트는 예배음향과 영상, 조명 등의 통합적인 시스템 설치와 각 부서실 및 식당, 까페 등의 시스템을 설계, 설비하였습니다.

긴 시간이었지만, 코그도 나름대로 성장하는 시간이 되었네요. 특히 모든 일에 긍정적으로 검토해 주시고,

신뢰해 주신 담임목사님과 장로님, 강도사님께 감사의 마음을 전합니다.

러시아 선교를 오랫동안 하시다 한국에 오셔서 목회중이신 담임목사님께서는 화려한 시스템보다

효율적이며, 예배에 더욱 집중할 수 있는 시스템을 요청하셨습니다.

처음에는 이러한 의도를 깊이 이해하기가 쉽지는 않았지만, 교회 건축이 진행되면서

더욱 적극적으로 건축의 전반적인 내용을 검토, 변경하시는 모습을 뵈면서

코그도 예배의 마인드를 다시금 확인하는 시간이 되었던 것 같네요.

가급적 현장에서 꼼꼼히 체크하시고, 격려해 주신 담임목사님으로부터 많은 도전을 받았습니다.

이번 포스팅은 음향시스템에 관한 포스팅입니다. 물론 음향의 비중이 가장 크기도 하지만,

코그도 많이 배울 수 있었던 프로젝트여서 더더욱 하고픈 이야기들이 많이 있습니다.

코그 블로그를 쓰면서, 우리의 이야기를 나누는 데는 목적이 있습니다.

코그도 시스템 사업을 하는 업체이지만, 교회에서 시스템 사역을 나누는 많은 사역자들에게

실질적인 기술적인 도움을 드리는 게 목적입니다.

왜냐하면, 교회에서 아는 만큼 설치업체들도 더욱 적극적으로 그 일들을 감당하겠죠.

시스템 전체가 얼마냐고 묻는 공사와, 이러이러한 부분에 집중해 달라고

상세히 요청하는 공사는 분명 견적도 다를 것이고, 시공 방법도 다를 것이기 때문입니다.

창원 프로젝트의 시작은 2015년 여름으로 거슬러 올라갑니다.

코그 블로그를 보신 강도사님께서 연락이 왔습니다. 교회 건축을 준비중인데

시스템에 대한 미팅을 가지기 원하셨고요, 미팅 확정 후 미팅이 보류 되었습니다.

교회 건축이 실제적으로 조금 더 진행이 되고, 여러 업체들을 통한 견적이 진행되기로 변경되었다고 합니다.

그리고, 그 해 겨울에 다시 미팅이 진행되었고요, 총 3차례의 프리젠테이션 및 미팅을 통해 코그와의 계약이 이루어졌습니다.

계약 후 음향시스템을 위한 단독전기 및 접지에 대한 논의가 우선적으로 진행되었습니다.

요즘 신축하는 교회는 대부분 LED 조명을 사용합니다.

예전에 비해 전기적인 문제가 훨씬 줄어들긴 했지만, 엘리베이터나 공조기 등과 같은 전기를 사용할 경우,

시간이 지날수록 노이즈가 더욱 유입될 수 있습니다.

특히 접지를 따로 사용한다는 것은 이러한 노이즈의 유입을 더욱 차단하는 작업이지만,

단독 접지를 체결한다는 것이 결코 쉬운 일은 아닙니다.

특히 이미 완공이 된 이후라면 여러개의 탄소접지봉을 박지 않는 이상, 음향시스템을 위한

단독 접지를 얻기란 쉬운 일이 아니죠.

그래서 건축이 시작되는 터파기 작업때, 음향시스템을 위한 추가 접지공사가 진행되는 것이 좋은 방법입니다.

뭐 물론, 꼭 있어야 하는 것은 아니지만, 추후 시간이 지나고도 노이즈 없는 깨끗한 음질을 얻는 보험과 같은 작업입니다.

공사의 진행에 따라 배선작업이 지속적으로 진행이 되었습니다.

플렉시블 CD관을 먼저 매입하고, 전체적인 공사가 어느정도 완공되었을 때 케이블 배선을 하였는데요,

이번 창원프로젝트에서는 모든 케이블이 CANARE 제품으로 설치되었습니다.

물론 더 좋은 케이블도 많이 있지만 안정적인 내구성을 제공하는 CANARE 제품은 가성비가 단연 압도적이죠.

MR202-16AT 멀티케이블을 CR(Control Room)에서 STAGE까지 2회 배선,

CR에서 STAGE 뒤에 있는 AMPRACK ROOM까지 1회 배선하였습니다.

요즘은 스테이지박스를 통해 멀티케이블 대신 UTP 케이블로 배선을 할 수 있지만,

가장 기본적인 안정성을 제공하는 아날로그 케이블로 힘든 배선을 정리하였습니다.

어느 정도 공사가 마무리되어 가던 지난해 가을... 본격적인 작업이 시작됩니다.

본당 이외에도 까페와 식당, 교육부서실 3곳의 케이블링 작업이 진행되고요,

방송실 작업이 시작됩니다.

스피커는 처음 계약과 달리 LSS SP530 스피커를 설치하였습니다.

이 스피커는 지난 해 여름에 만나게 된 스피커인데요, 강력한 퍼포먼스를 제공하는 이탈리아 수제 스피커이죠.

코그에서 LSS 스피커를 최근에 많이 설치하고 있는데요, 수제품의 특징인 소위 아구가 조금 안 맞는 제품들이

더러 있기는 하지만 나무엔클루저와 고성능 유닛에서 방출하는 사운드는 마치 페라리를 보는 듯한 느낌이 드네요.

특히 12인치 우퍼로 구동되는 SP530은 압도적인 사운드파워와 보이스대역의 선명한 사운드를 제공합니다.

특히 설교와 찬양 위주의 교회사운드에서는 빼놓을 수 없는 음역대가 바로 중음 대역이죠.

일반적으로 고음이 시원하거나, 저음이 풍성한 스피커는 많습니다.

또한 고음과 저음이 분리된 듯한 스피커도 많죠.하지만 LSS는 마치 찹쌀떡같은 사운드네요.

창원현장에, 통영현장에, 대구현장에 설치된 모든 SP530이 그 일을 든든히 해 냅니다.

하지만 중음대역의 강력한 사운드는 전체적인 사운드를 잡는데 많은 어려움을 제공해 주었습니다.

이러한 의도치 않은 물리적인 현상들은 코그로 하여금 더더욱 공부케 만들고, 테스트하게 만드네요.

특히 무대를 흔들어 버리는 강력한 사운드와 천정의 아루진 인테리어로 인한 중음대역의 반사음은 몇 번의 시행착오 끝에

안정적인 사운드를 만들어 낼 수 있었습니다.

와이어로 플라잉 설치가 되었는데요, 높이와 각도를 지속적으로 조절함으로 그 해결책을 찾을 수 있었습니다.

역시 음향은 글로 하는게 아닌 것 같습니다.

LSS에서는 권장앰프로 CAMCO를 추천합니다.

좋은 앰프죠. 하지만 고성능에 비례한 댓가는 언제나 지불되어야 하죠.

후덜덜한 가격대는 도저히 CAMCO 앰프로 갈수 없다는 것을 알려주네요.

더군다나 처음 계약된 스피커에서 LSS로 변경되면서 더욱 상승한 비용적인 문제를

추가비용 없이 진행하기로 코그에서 제안했기 때문에 좋은 대안을 찾아야만 했습니다.

그래서 찾은 대안은 바로 코그가 자주 이용하는 SAC 앰프입니다.

SAC는 소비코에서 생산하는 브랜드인데요, 3년간의 워런티를 제공할 만큼 품질에 자신있는 브랜드죠.

특히 SP6400은 8옴 스테레오 1.2kw를 제공하는 CLASS D 타입의 고출력 앰프이기 때문에

8옴 500w의 RMS를 갖는 LSS SP530에 더욱 적합한 앰프입니다.

또한 800의 댐핑팩터를 제공하고요, 안정적인 댐핑갑을 위해

CANARE 2S11F 케이블을 11m 이내로 사용하였습니다.

이러한 일들을 위해 AMPRACK을 STAGE 뒷편 창고에 설치하였죠.

전체적인 믹서와 앰프의 전기는 방송실과 앰프랙실에 동일한 전기와 접지를 사용하였고요,

SOVICO PS-108 순차전원기 2대를 UTP 케이블로 연동하여 설치하였습니다.

우퍼가 굳이 필요치 않을만크의 충분한 사운드를 제공해 주네요.

믹서는 SOUNDCRAFT SI IMPACT 제품을 설치하였습니다.

32채널디지털믹서이고요, EV DC-ONE DSP와 AES-EBU로 체결하였습니다.

EV DC-ONE을 통해 풀레인지 스피커와 우퍼스피커로 나누었고요,

여분의 채널을 통해 Behringer MX882 스플리터로 연결했습니다.

특히 EV DC-ONE은 AES/EBU를 제공하는 착한 녀석이기도 하지만,

누구보다도 친절한 녀석입니다. 아주 쉬운 GUI를 제공해 주기 때문에

누구든 손쉽게 컨트롤 할 수 있죠.

스플리트를 통해 성가대석의 스피커와 로비스피커, 유아실 스피커 등을 직관적으로 컨트롤 할 수 있습니다.

믹서는 단지 메인 LR 볼륨만 컨트롤함으로 교회 전체의 사운드가 조절되는 구조이지요.

이러한 작업을 통해 엔지니어는 더욱 안정적인 사운드에집중 할 수 있습니다.

SOUNDCRAFT SI IMPACT는 이전 버전인 SI EXPRESSION에 비해 좋아진 부분도 있고,

조금 아쉬운 부분도 있습니다.

DCA가 추가된 부분이나, 채널별 레이블링이 가능해 진 것은 다른 디지털믹서와의 경쟁을 위해 좋은 발전입니다.

하지만 조금 아쉬운 부분도 있죠. 특히 32채널 입력 안에 8개의 콤보 커넥터를 통해 스테레오 입력을 받는 다는 것은

조금 아쉬운 부분입니다. 왜냐하면 SI EXPRESSION에 비해 4개의 채널이 줄어 든 것이기 때문이죠.

하지만 더욱 간결해 지고, 멀티옵션카드를 기본적으로 제공하는 것은

더 좋은 믹서로의 발전을 의미하는 거겠죠.

여전히 시원한 사운드와 고퀄의 아웃보드들은 여전히 우리의 귀를 즐겁게 해 주는 것 같습니다.

성가대를 위한 장비들도 같이 설치가 되었습니다.

성가대석 사운드를 위해 LSS SP216 스피커가 2통 설치가 되었고요,

AKG CK31 수음용 마이크가 HM1000(HM1000은 케이블이죠)과 같이 설치되었습니다.

AKG CK31은 아주 작은 캡슐형 마이크로 시각적으로 좋은 제품이지만,

오래 사용하시면 케이블이 조금씩 돌아가는 단점은 있습니다.

하지만 스프링을 제공해 주기 때문에 손쉽게 보정할 수 있죠.

이러한 음향시스템의 설치를 위해 교회측과 인테리어 팀과의 많은 논의가 있었습니다.

코그측에서는 충진재를 내장한 목모보드 설치를 건의드렸고요,

인테리어팀에서 충진재를 내장한 타공판 설치를 해 주셨습니다.

그래도 석고로 마감하는 현장에 비해 아주 많은 흡음 효과를 제공해 주었고요

특별히 음향을 위해 천정을 석고마감이 아닌, 마이톤 마감으로 진행해 주셨습니다.

타공판을 가로로, 혹은 세로로 배치해 전체적인 디자인도 밋밋하지 않게 완성이 되었네요.

잔향은 간단히 측정해 본 결과, 약 1.8초 정도 나왔습니다. 좋은 결과물이네요.

모니터스피커는 JBL JRX212 4통으로 설치가 되었습니다.

하지만 코그에서 강대상 모니터스피커를 선물해 드리기로 정리하였고요,

LSS사의 PULCE PODIUM SPEAKER를 구입해 설치 해 드렸습니다.

크기는 매우 작은 녀석이지만, JRX212보다 더 비싸다는 건 함정입니다.

일반적으로 이 스피커를 강대상에 올려서 사용을 하는데요,

강대상의 공진과 컨덴서 마이크 사용으로 인한 피드백 제어가 만만치는 않습니다.

그래서 코그만의 노하우로 해결을 해 버렸습니다.

바로 사이드필로 사용하는 방법인데요, 그동안 코그에서 꾸준히 테스트한 보람이 있네요.

양쪽에 설치된 우퍼 스피커 위에 얹어서 각도를 조절했고요,

결과는 엄지척입니다.

결코 인위적이지 않고요, 너무나도 자연스러운 모니터링이 가능해 졌습니다.

많은 분들이 크기로 봐서 3만원짜리 스피커내고 문의가 많으신데요,

결코 그렇지 않습니다. 위에서도 언급을 드렸지만 12인치 JRX212 스피커보다 비쌉니다.

그리고, 저음은 없습니다. 하지만 모니터링용으로 아주 적합한 사운드를 제공해 주죠.

그 어떤 스피커에서도 만나기 쉽지 않은 자연스러움이 베여 있습니다.

아, 물론 거리가 멀어짐에 따라 피드백에 더욱 자유로워지기 때문에 별다른 EQing은 필요치 않을 수 있습니다.

하지만 역시... 16옴 30w의 어정쩡한 RMS는 매칭할 수 있는 앰프의 폭이 크지는 않다는 함정도 있긴 하지만

나름대로 좋은 아이템입니다.

자모실과 로비 스피커는 늘 그랬듯이, 가성비 좋은 PHONIC SEP-207이 설치되었고요,

MX882로 개별 볼륨 컨트롤이 가능합니다.

그리고, 모든 시스템의 전원 컨트롤을 위해 항상 시그널 케이블 옆에는 전기케이블이 지나가겠죠.,

더욱 손쉽게 컨트롤 할 수 있다는 것.

더욱 안정적으로 사용할 수 있다는 것.

그리고 더욱 오랜 내구성을 지속한다는 것.

이게 바로 코그스타일입니다.

남들은 왜 굳이 그렇게 많이 들어가서 설치하냐고 묻지만,

우리의 오늘은 더 훌륭한 10년을 채워간다는 것을 누구보다 잘 알기에,

오늘도 묵묵히 들어갑니다. 그리고 프로젝트가 끝날때 마다

우리가 이 일을 통해 잘 섬기고 있구나라는 보람을 느껴갑니다.

구정을 앞둔 오늘... 우리는 또 차를 몰고 경주 현장으로 갈꺼고요.

이 일들을 위해 묵묵히 감당해 주는 코그멤버들이 있기에 코그는 오늘도 달려갑니다.
