창원프로젝트 시공기 LSS SP530 & SOUNDCRAFT SI IMPACT '대구음향 교회음향 코그시스템'

창원프로젝트가 드디어 완료되었습니다.

시스템 설계 및 계약 후 1년간의 시간이 지났네요.





교회 공사는 건축의 진행상황에 따라 유동적이기 때문에 많은 일정이 소요됩니다.

대구에서 1시간 30분 거리이지만, 코그는 더 꼼꼼하고 완성도 높은 시공을 위하여 전체적으로 약 50여일간을 시공하였습니다.

특히 케이블 배선 및 설치, 그리고 완공단계에 이르러 교회측과의 지속적인 논의를 통하여 수정보완하여 작업을 진행하였습니다.

이번 프로젝트는 예배음향과 영상, 조명 등의 통합적인 시스템 설치와 각 부서실 및 식당, 까페 등의 시스템을 설계, 설비하였습니다.



긴 시간이었지만, 코그도 나름대로 성장하는 시간이 되었네요. 특히 모든 일에 긍정적으로 검토해 주시고,

신뢰해 주신 담임목사님과 장로님, 강도사님께 감사의 마음을 전합니다.



러시아 선교를 오랫동안 하시다 한국에 오셔서 목회중이신 담임목사님께서는 화려한 시스템보다

효율적이며, 예배에 더욱 집중할 수 있는 시스템을 요청하셨습니다.

처음에는 이러한 의도를 깊이 이해하기가 쉽지는 않았지만, 교회 건축이 진행되면서

더욱 적극적으로 건축의 전반적인 내용을 검토, 변경하시는 모습을 뵈면서

코그도 예배의 마인드를 다시금 확인하는 시간이 되었던 것 같네요.



가급적 현장에서 꼼꼼히 체크하시고, 격려해 주신 담임목사님으로부터 많은 도전을 받았습니다.





이번 포스팅은 음향시스템에 관한 포스팅입니다. 물론 음향의 비중이 가장 크기도 하지만,

코그도 많이 배울 수 있었던 프로젝트여서 더더욱 하고픈 이야기들이 많이 있습니다.

코그 블로그를 쓰면서, 우리의 이야기를 나누는 데는 목적이 있습니다.



코그도 시스템 사업을 하는 업체이지만, 교회에서 시스템 사역을 나누는 많은 사역자들에게

실질적인 기술적인 도움을 드리는 게 목적입니다.

왜냐하면, 교회에서 아는 만큼 설치업체들도 더욱 적극적으로 그 일들을 감당하겠죠.



시스템 전체가 얼마냐고 묻는 공사와, 이러이러한 부분에 집중해 달라고

상세히 요청하는 공사는 분명 견적도 다를 것이고, 시공 방법도 다를 것이기 때문입니다.





창원 프로젝트의 시작은 2015년 여름으로 거슬러 올라갑니다.

코그 블로그를 보신 강도사님께서 연락이 왔습니다. 교회 건축을 준비중인데

시스템에 대한 미팅을 가지기 원하셨고요, 미팅 확정 후 미팅이 보류 되었습니다.



교회 건축이 실제적으로 조금 더 진행이 되고, 여러 업체들을 통한 견적이 진행되기로 변경되었다고 합니다.

그리고, 그 해 겨울에 다시 미팅이 진행되었고요, 총 3차례의 프리젠테이션 및 미팅을 통해 코그와의 계약이 이루어졌습니다.





계약 후 음향시스템을 위한 단독전기 및 접지에 대한 논의가 우선적으로 진행되었습니다.

요즘 신축하는 교회는 대부분 LED 조명을 사용합니다.

예전에 비해 전기적인 문제가 훨씬 줄어들긴 했지만, 엘리베이터나 공조기 등과 같은 전기를 사용할 경우,

시간이 지날수록 노이즈가 더욱 유입될 수 있습니다.



특히 접지를 따로 사용한다는 것은 이러한 노이즈의 유입을 더욱 차단하는 작업이지만,

단독 접지를 체결한다는 것이 결코 쉬운 일은 아닙니다.

특히 이미 완공이 된 이후라면 여러개의 탄소접지봉을 박지 않는 이상, 음향시스템을 위한

단독 접지를 얻기란 쉬운 일이 아니죠.



그래서 건축이 시작되는 터파기 작업때, 음향시스템을 위한 추가 접지공사가 진행되는 것이 좋은 방법입니다.

뭐 물론, 꼭 있어야 하는 것은 아니지만, 추후 시간이 지나고도 노이즈 없는 깨끗한 음질을 얻는 보험과 같은 작업입니다.





공사의 진행에 따라 배선작업이 지속적으로 진행이 되었습니다.

플렉시블 CD관을 먼저 매입하고, 전체적인 공사가 어느정도 완공되었을 때 케이블 배선을 하였는데요,

이번 창원프로젝트에서는 모든 케이블이 CANARE 제품으로 설치되었습니다.



물론 더 좋은 케이블도 많이 있지만 안정적인 내구성을 제공하는 CANARE 제품은 가성비가 단연 압도적이죠.

MR202-16AT 멀티케이블을 CR(Control Room)에서 STAGE까지 2회 배선,

CR에서 STAGE 뒤에 있는 AMPRACK ROOM까지 1회 배선하였습니다.



요즘은 스테이지박스를 통해 멀티케이블 대신 UTP 케이블로 배선을 할 수 있지만,

가장 기본적인 안정성을 제공하는 아날로그 케이블로 힘든 배선을 정리하였습니다.





어느 정도 공사가 마무리되어 가던 지난해 가을... 본격적인 작업이 시작됩니다.

본당 이외에도 까페와 식당, 교육부서실 3곳의 케이블링 작업이 진행되고요,

방송실 작업이 시작됩니다.

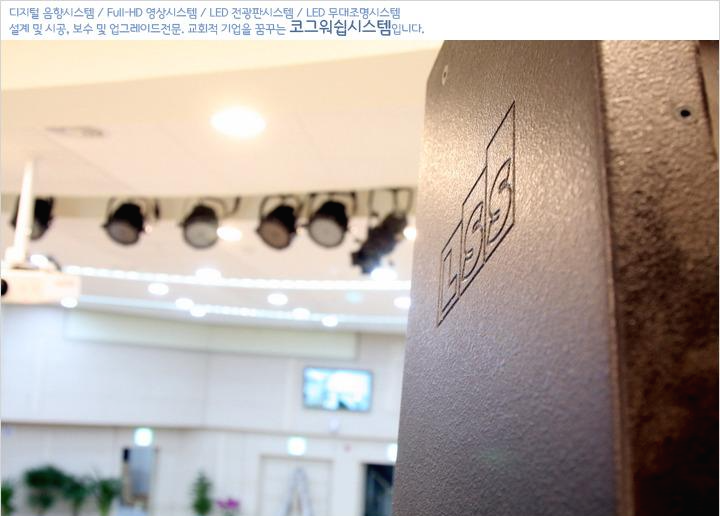

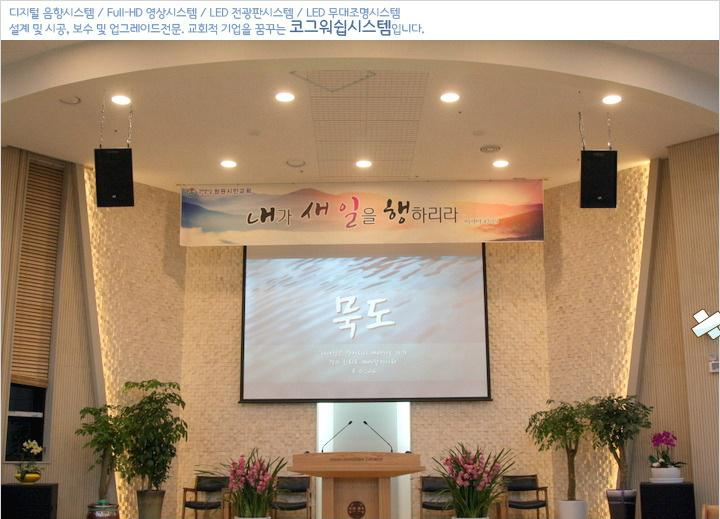

스피커는 처음 계약과 달리 LSS SP530 스피커를 설치하였습니다.

이 스피커는 지난 해 여름에 만나게 된 스피커인데요, 강력한 퍼포먼스를 제공하는 이탈리아 수제 스피커이죠.

코그에서 LSS 스피커를 최근에 많이 설치하고 있는데요, 수제품의 특징인 소위 아구가 조금 안 맞는 제품들이

더러 있기는 하지만 나무엔클루저와 고성능 유닛에서 방출하는 사운드는 마치 페라리를 보는 듯한 느낌이 드네요.



특히 12인치 우퍼로 구동되는 SP530은 압도적인 사운드파워와 보이스대역의 선명한 사운드를 제공합니다.

특히 설교와 찬양 위주의 교회사운드에서는 빼놓을 수 없는 음역대가 바로 중음 대역이죠.

일반적으로 고음이 시원하거나, 저음이 풍성한 스피커는 많습니다.

또한 고음과 저음이 분리된 듯한 스피커도 많죠.하지만 LSS는 마치 찹쌀떡같은 사운드네요.





창원현장에, 통영현장에, 대구현장에 설치된 모든 SP530이 그 일을 든든히 해 냅니다.



하지만 중음대역의 강력한 사운드는 전체적인 사운드를 잡는데 많은 어려움을 제공해 주었습니다.

이러한 의도치 않은 물리적인 현상들은 코그로 하여금 더더욱 공부케 만들고, 테스트하게 만드네요.

특히 무대를 흔들어 버리는 강력한 사운드와 천정의 아루진 인테리어로 인한 중음대역의 반사음은 몇 번의 시행착오 끝에

안정적인 사운드를 만들어 낼 수 있었습니다.

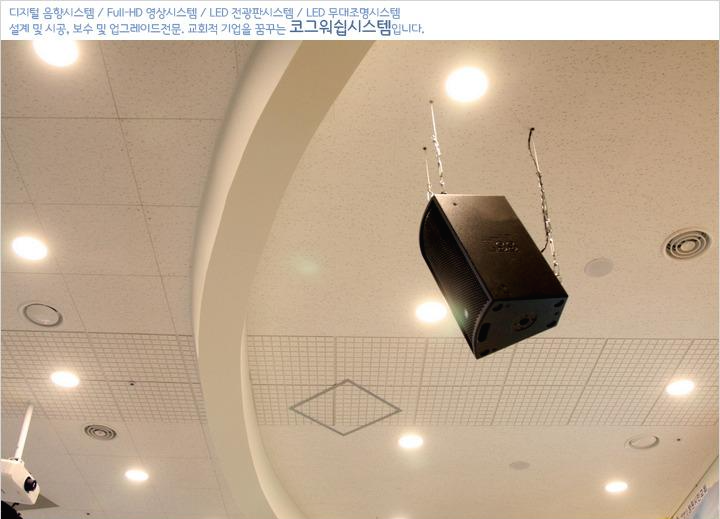

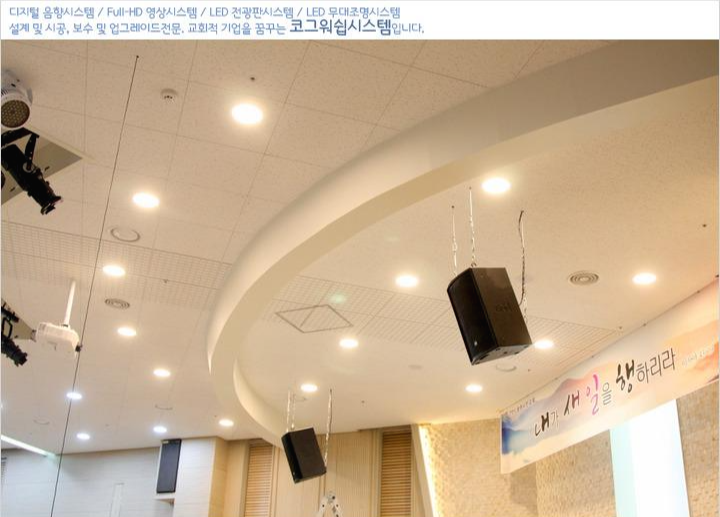

와이어로 플라잉 설치가 되었는데요, 높이와 각도를 지속적으로 조절함으로 그 해결책을 찾을 수 있었습니다.

역시 음향은 글로 하는게 아닌 것 같습니다.





LSS에서는 권장앰프로 CAMCO를 추천합니다.

좋은 앰프죠. 하지만 고성능에 비례한 댓가는 언제나 지불되어야 하죠.

후덜덜한 가격대는 도저히 CAMCO 앰프로 갈수 없다는 것을 알려주네요.

더군다나 처음 계약된 스피커에서 LSS로 변경되면서 더욱 상승한 비용적인 문제를

추가비용 없이 진행하기로 코그에서 제안했기 때문에 좋은 대안을 찾아야만 했습니다.





그래서 찾은 대안은 바로 코그가 자주 이용하는 SAC 앰프입니다.

SAC는 소비코에서 생산하는 브랜드인데요, 3년간의 워런티를 제공할 만큼 품질에 자신있는 브랜드죠.

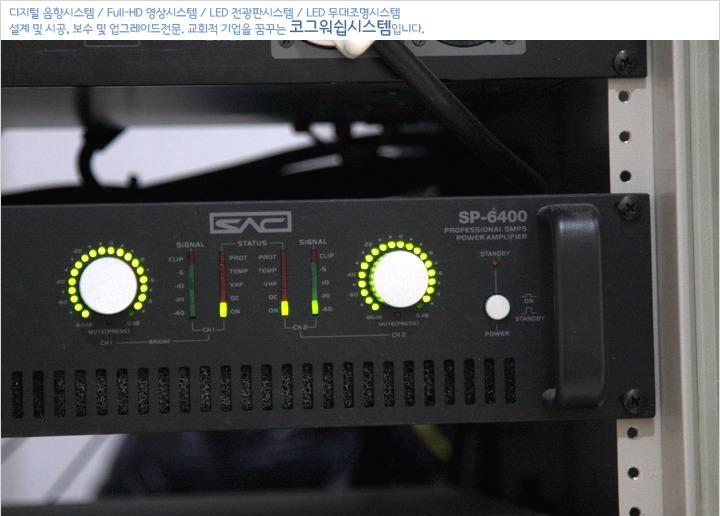

특히 SP6400은 8옴 스테레오 1.2kw를 제공하는 CLASS D 타입의 고출력 앰프이기 때문에

8옴 500w의 RMS를 갖는 LSS SP530에 더욱 적합한 앰프입니다.

또한 800의 댐핑팩터를 제공하고요, 안정적인 댐핑갑을 위해

CANARE 2S11F 케이블을 11m 이내로 사용하였습니다.

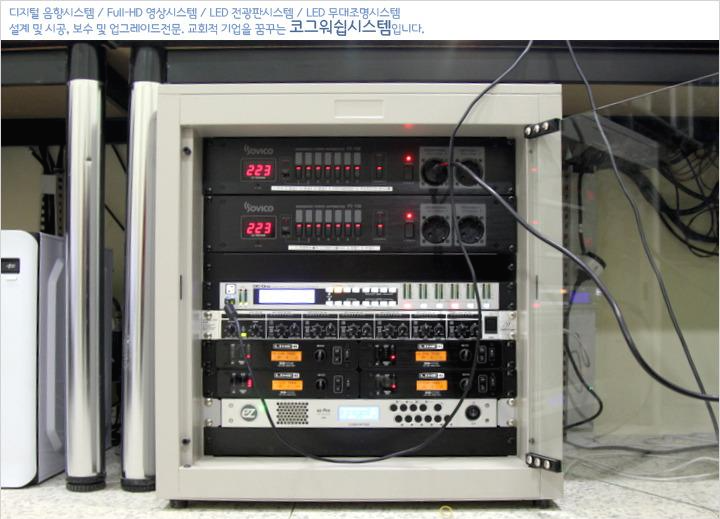

이러한 일들을 위해 AMPRACK을 STAGE 뒷편 창고에 설치하였죠.





전체적인 믹서와 앰프의 전기는 방송실과 앰프랙실에 동일한 전기와 접지를 사용하였고요,

SOVICO PS-108 순차전원기 2대를 UTP 케이블로 연동하여 설치하였습니다.



우퍼가 굳이 필요치 않을만크의 충분한 사운드를 제공해 주네요.

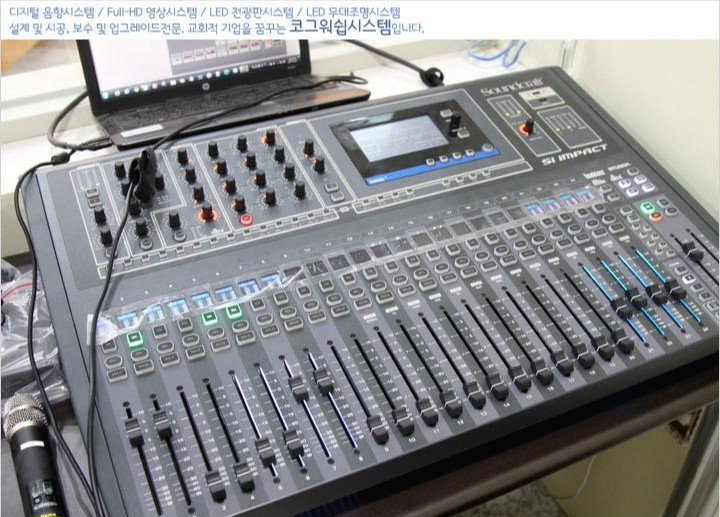

믹서는 SOUNDCRAFT SI IMPACT 제품을 설치하였습니다.

32채널디지털믹서이고요, EV DC-ONE DSP와 AES-EBU로 체결하였습니다.

EV DC-ONE을 통해 풀레인지 스피커와 우퍼스피커로 나누었고요,

여분의 채널을 통해 Behringer MX882 스플리터로 연결했습니다.

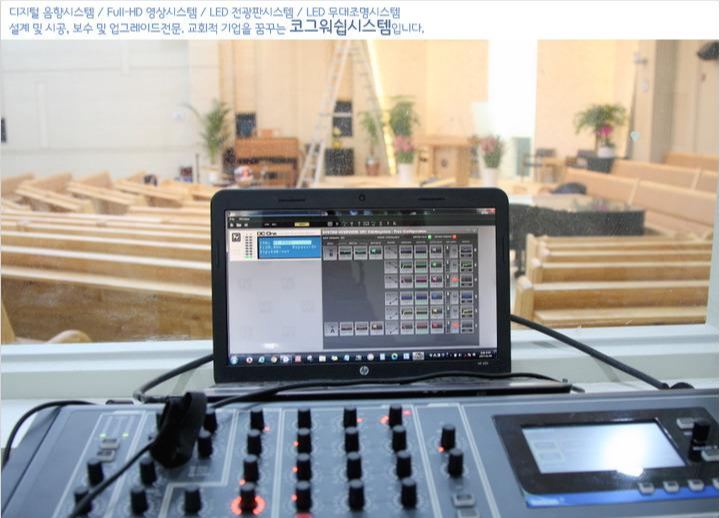

특히 EV DC-ONE은 AES/EBU를 제공하는 착한 녀석이기도 하지만,

누구보다도 친절한 녀석입니다. 아주 쉬운 GUI를 제공해 주기 때문에

누구든 손쉽게 컨트롤 할 수 있죠.



스플리트를 통해 성가대석의 스피커와 로비스피커, 유아실 스피커 등을 직관적으로 컨트롤 할 수 있습니다.

믹서는 단지 메인 LR 볼륨만 컨트롤함으로 교회 전체의 사운드가 조절되는 구조이지요.

이러한 작업을 통해 엔지니어는 더욱 안정적인 사운드에집중 할 수 있습니다.







SOUNDCRAFT SI IMPACT는 이전 버전인 SI EXPRESSION에 비해 좋아진 부분도 있고,

조금 아쉬운 부분도 있습니다.



DCA가 추가된 부분이나, 채널별 레이블링이 가능해 진 것은 다른 디지털믹서와의 경쟁을 위해 좋은 발전입니다.

하지만 조금 아쉬운 부분도 있죠. 특히 32채널 입력 안에 8개의 콤보 커넥터를 통해 스테레오 입력을 받는 다는 것은

조금 아쉬운 부분입니다. 왜냐하면 SI EXPRESSION에 비해 4개의 채널이 줄어 든 것이기 때문이죠.



하지만 더욱 간결해 지고, 멀티옵션카드를 기본적으로 제공하는 것은

더 좋은 믹서로의 발전을 의미하는 거겠죠.



여전히 시원한 사운드와 고퀄의 아웃보드들은 여전히 우리의 귀를 즐겁게 해 주는 것 같습니다.





성가대를 위한 장비들도 같이 설치가 되었습니다.

성가대석 사운드를 위해 LSS SP216 스피커가 2통 설치가 되었고요,

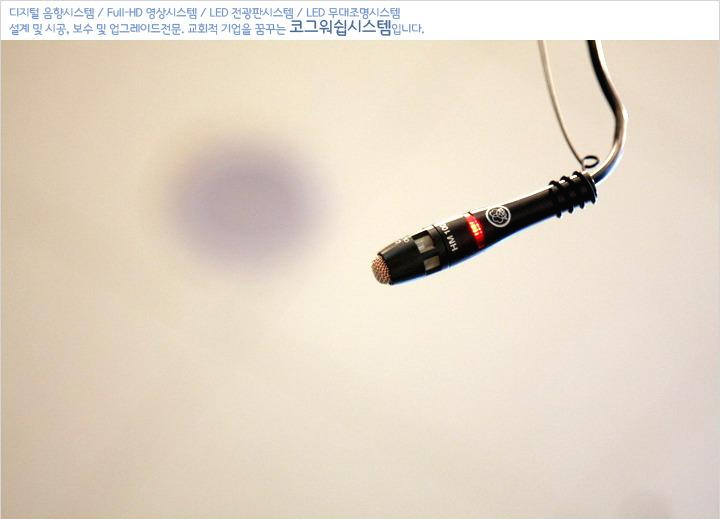

AKG CK31 수음용 마이크가 HM1000(HM1000은 케이블이죠)과 같이 설치되었습니다.





AKG CK31은 아주 작은 캡슐형 마이크로 시각적으로 좋은 제품이지만,

오래 사용하시면 케이블이 조금씩 돌아가는 단점은 있습니다.

하지만 스프링을 제공해 주기 때문에 손쉽게 보정할 수 있죠.

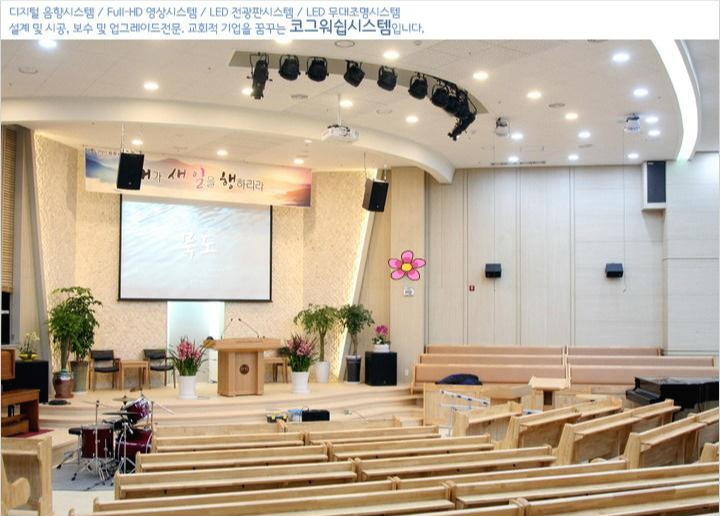

이러한 음향시스템의 설치를 위해 교회측과 인테리어 팀과의 많은 논의가 있었습니다.

코그측에서는 충진재를 내장한 목모보드 설치를 건의드렸고요,

인테리어팀에서 충진재를 내장한 타공판 설치를 해 주셨습니다.

그래도 석고로 마감하는 현장에 비해 아주 많은 흡음 효과를 제공해 주었고요

특별히 음향을 위해 천정을 석고마감이 아닌, 마이톤 마감으로 진행해 주셨습니다.



타공판을 가로로, 혹은 세로로 배치해 전체적인 디자인도 밋밋하지 않게 완성이 되었네요.

잔향은 간단히 측정해 본 결과, 약 1.8초 정도 나왔습니다. 좋은 결과물이네요.







모니터스피커는 JBL JRX212 4통으로 설치가 되었습니다.

하지만 코그에서 강대상 모니터스피커를 선물해 드리기로 정리하였고요,

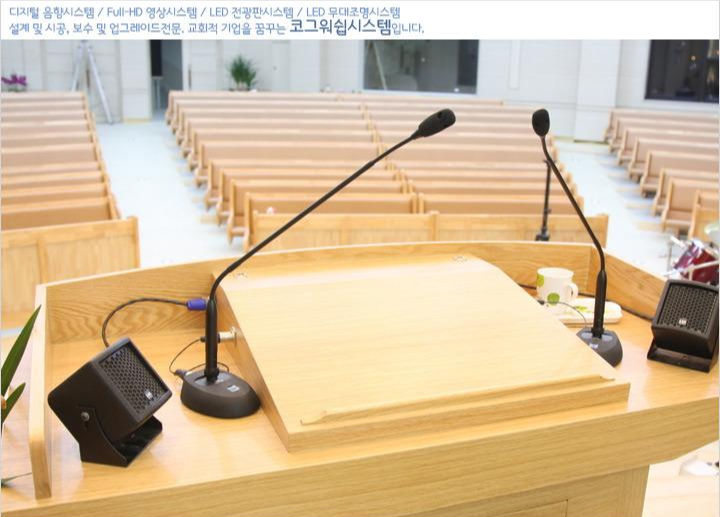

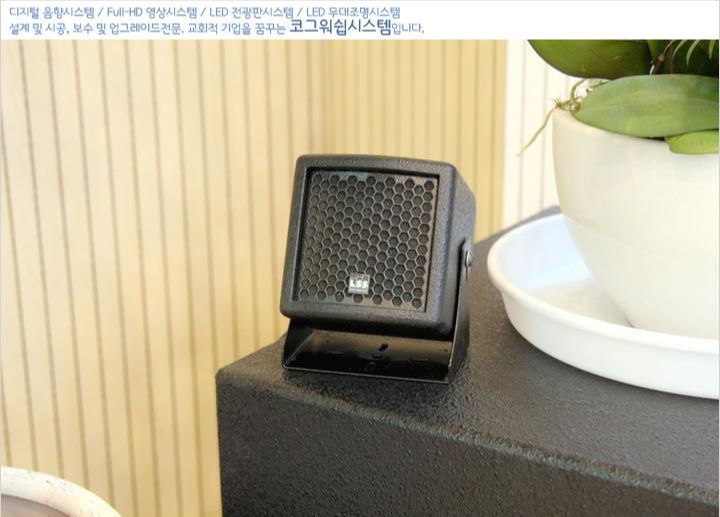

LSS사의 PULCE PODIUM SPEAKER를 구입해 설치 해 드렸습니다.



크기는 매우 작은 녀석이지만, JRX212보다 더 비싸다는 건 함정입니다.





일반적으로 이 스피커를 강대상에 올려서 사용을 하는데요,

강대상의 공진과 컨덴서 마이크 사용으로 인한 피드백 제어가 만만치는 않습니다.



그래서 코그만의 노하우로 해결을 해 버렸습니다.

바로 사이드필로 사용하는 방법인데요, 그동안 코그에서 꾸준히 테스트한 보람이 있네요.

양쪽에 설치된 우퍼 스피커 위에 얹어서 각도를 조절했고요,

결과는 엄지척입니다.





결코 인위적이지 않고요, 너무나도 자연스러운 모니터링이 가능해 졌습니다.

많은 분들이 크기로 봐서 3만원짜리 스피커내고 문의가 많으신데요,

결코 그렇지 않습니다. 위에서도 언급을 드렸지만 12인치 JRX212 스피커보다 비쌉니다.

그리고, 저음은 없습니다. 하지만 모니터링용으로 아주 적합한 사운드를 제공해 주죠.



그 어떤 스피커에서도 만나기 쉽지 않은 자연스러움이 베여 있습니다.

아, 물론 거리가 멀어짐에 따라 피드백에 더욱 자유로워지기 때문에 별다른 EQing은 필요치 않을 수 있습니다.

하지만 역시... 16옴 30w의 어정쩡한 RMS는 매칭할 수 있는 앰프의 폭이 크지는 않다는 함정도 있긴 하지만

나름대로 좋은 아이템입니다.

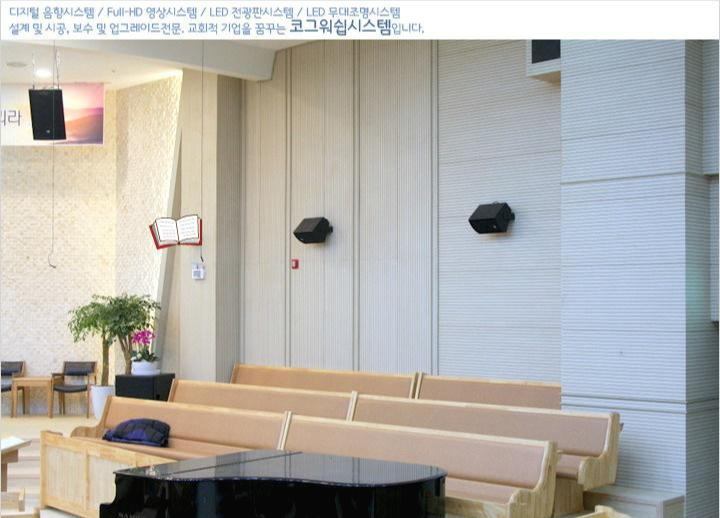

자모실과 로비 스피커는 늘 그랬듯이, 가성비 좋은 PHONIC SEP-207이 설치되었고요,

MX882로 개별 볼륨 컨트롤이 가능합니다.

그리고, 모든 시스템의 전원 컨트롤을 위해 항상 시그널 케이블 옆에는 전기케이블이 지나가겠죠.,



더욱 손쉽게 컨트롤 할 수 있다는 것.

더욱 안정적으로 사용할 수 있다는 것.

그리고 더욱 오랜 내구성을 지속한다는 것.



이게 바로 코그스타일입니다.

남들은 왜 굳이 그렇게 많이 들어가서 설치하냐고 묻지만,

우리의 오늘은 더 훌륭한 10년을 채워간다는 것을 누구보다 잘 알기에,

오늘도 묵묵히 들어갑니다. 그리고 프로젝트가 끝날때 마다

우리가 이 일을 통해 잘 섬기고 있구나라는 보람을 느껴갑니다.



구정을 앞둔 오늘... 우리는 또 차를 몰고 경주 현장으로 갈꺼고요.

이 일들을 위해 묵묵히 감당해 주는 코그멤버들이 있기에 코그는 오늘도 달려갑니다.
