안녕하세요. 예배시스템 전문기업, 코그시스템입니다.
오늘은 작년 연말쯤 부산에 설치했던 스피커 이야기를 나누려고 합니다.
부재는 '스피커 가로 설치기'... 입니다.
교회나 강당 같은 곳에 설치되는 스피커들은 대부분 2way 스피커를 많이 사용합니다.
패시브든, 액티브든 2way 스피커가 일반적이죠.
고음과 저음으로 나눈다는 뜻인데요,
저음은 스피커의 지향성이 거의 없는 편입니다. 무지향이죠.
어디에 있던, 어디를 바라보던 존재감을 드러낸다는 뜻이고요,
에너지가 크다는 것을 의미합니다.
고음은 그렇지 않습니다.
내가 어디에 있는지, 어디를 바라보는지가 매우 민감한 녀석이거든요.
그래서 지향각이 얼마나, 이런 이야기들을 많이 합니다. Directivity 라는 단어를 사용하기도 하죠.
대부분 10kHz를 기준으로 표기합니다.
대부분 90*60'의 지향각을 갖는 스피커들이 많고요,
120*60', 60*40' 90*40' 등 다양한 지향각들이 HF의 혼에 의해 결정되기도 합니다.

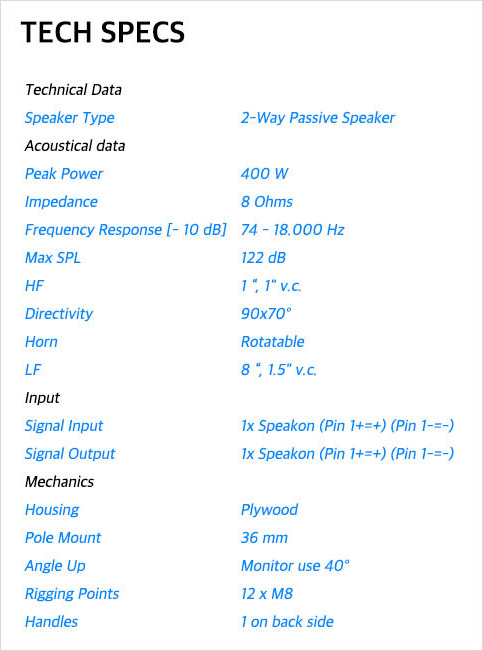

부산에 설치한 dbTechchnologies LVX P8 스피커는 아래와 같은 스펙을 제공하네요.
2-way 패시브 스피커네요. 8Ohms 400W의 Peak Power니까
8Ohms 200W 언저리급의 앰프를 연결하면 좋을 거 같습니다.
1inch 보이스코일을 포함한 1inch HF와 1.5inch 보이스코일을 포함한 8inch LF로 구성되어 있네요.
그리고, 그 밑에 Directivity는 90*70'의 지향각을 갖습니다.
수평으로는 90', 수직으로는 70'라는 거죠.
그런데 그 위에 Horn이라는 항목에 'Rotatable'이라고 표기되어 있습니다.
회전해서 돌릴 수 있다는 거죠. HF Horn을 회전해서 고음의 지향각 HF Directivity를 바꿀 수 있다는 의미입니다.
그래서...

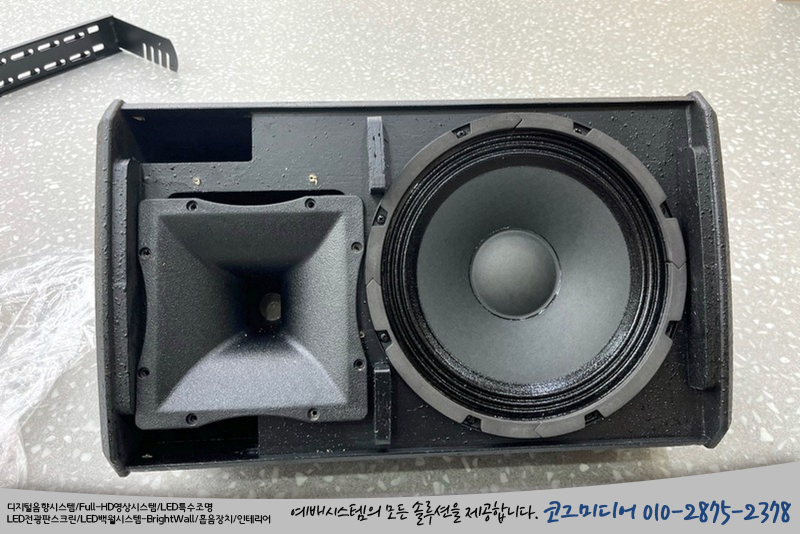

스피커의 그릴을 탈착하면 HF Horn이 나옵니다.
이 스피커는 나무 엔클루저에 정사각형 HF Horn을 갖고 있습니다.
정사각형 Horn이어서, 8개의 나사를 풀고 Horn을 회전할 수 있죠.
Horn에 지향각이 표기되어 있지 않기 때문에 90'만 회전 해야 합니다.
180' 회전하면 의미가 없겠죠.
90' 회전을 하면, 이 스피커는 세웠을 때 기준으로는 70*90'의 지향각이 되지만,
가로로 눕히면 90*70'의 지향각이 됩니다.
이러한 고음 혼이 로테이트 되는 제품들은 디양한 환경에 유용하게 적용할 수 있는 장점이 있고요,
또 단점으로는 스피커의 전체 크기가 정사각형의 고음 혼 때문에 커질 수 밖에 없다는 거죠.

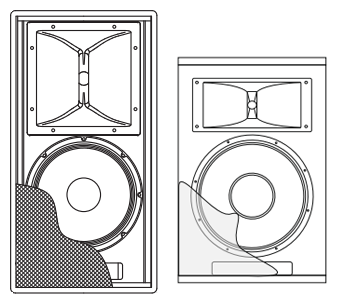

이 사진은 스피커 제조사에서 제공하는 스피커 이미지입니다.
좌측의 스피커는 고음 혼을 로테이트 할 수 있도록 정사각형의 모습이고요,
우측의 스피커는 고음 혼을 로테이트 할 수 없는 직사각형의 모습입니다.
고음혼을 로테이트 하면, 스피커를 가로로 설치할 경우에도 도움이 되고요,
바닥에 모니터스피커로 사용하실 때도 도움이 됩니다.
하지만 무조건 로테이트가 가능한 스피커가 좋다는 것은 아니고요,
상황에 맞추어서 선택하는 것이 좋죠.
사진 우측의 스피커는 고음 혼이 로테이트 되지는 않지만
스피커의 사이즈가 적은 것은 또 다른 매력입니다.
두 스피커 모두 12인 LF를 갖고 있는 제품으로 이미지입니다.

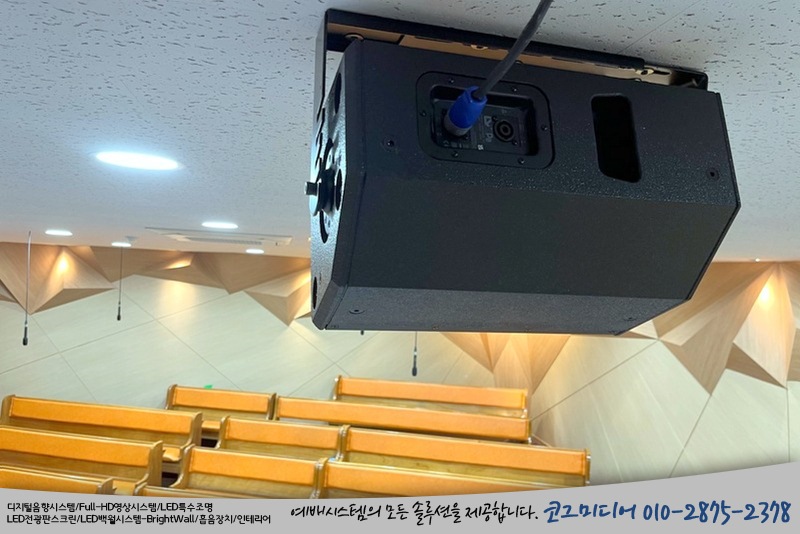

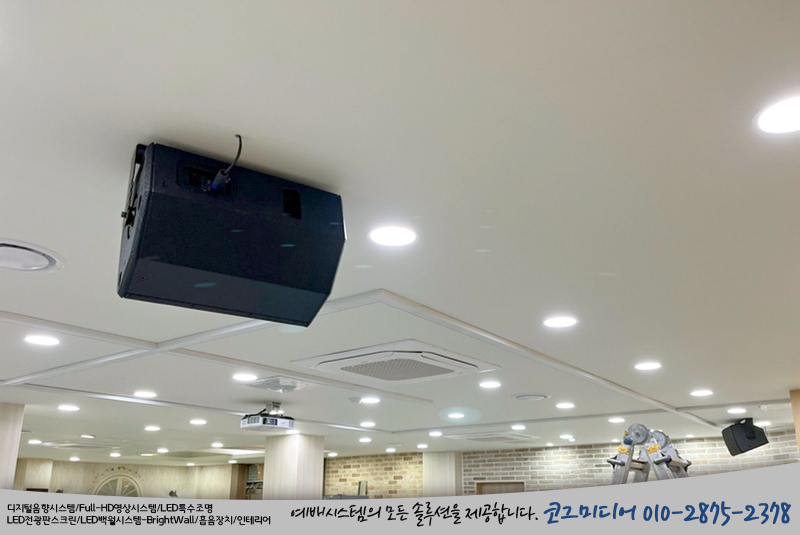

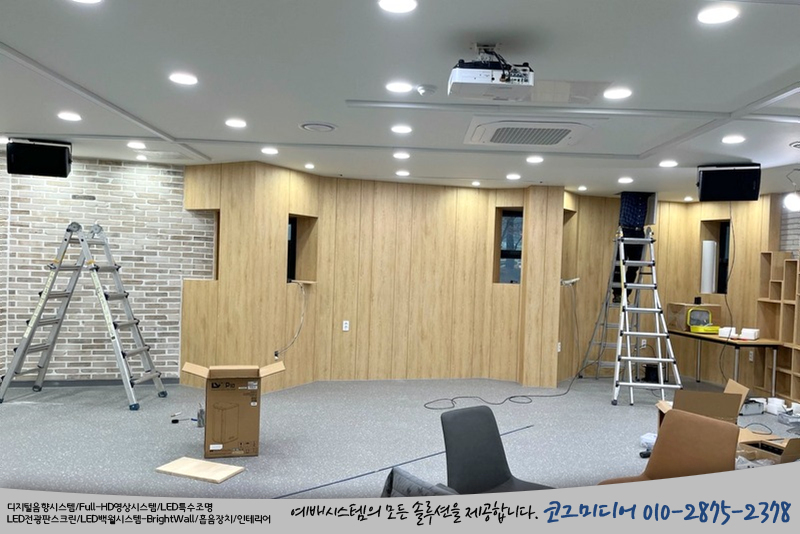

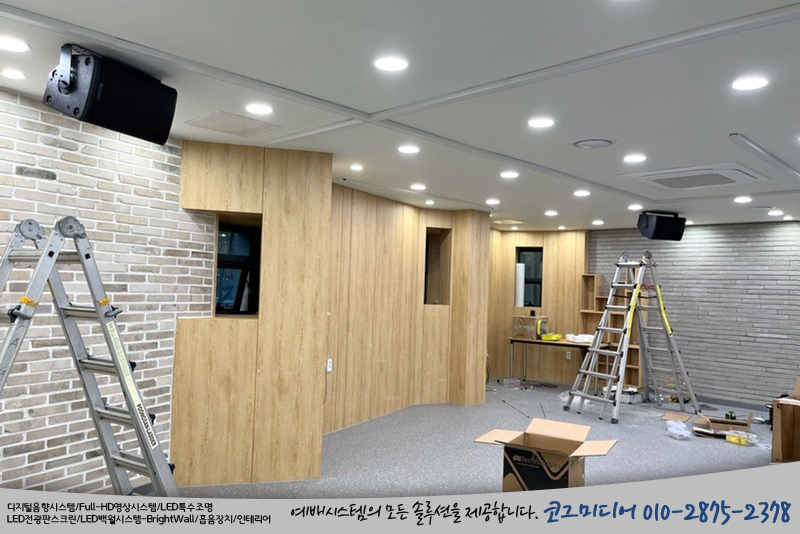

스피커 2통을 천정에 U 브라켓으로 설치한 사진입니다.
천고가 낮은 곳은 아무래도 스피커를 세워서 설치하는 것보다
눕혀서 설치하는 것이 미관성 좋죠.
혼로테이트가 되는 스피커는 미관도 살릴 수 있고, 스피커 고유의 특성도 살릴 수 있으니까
1석2조인 것 같습니다.

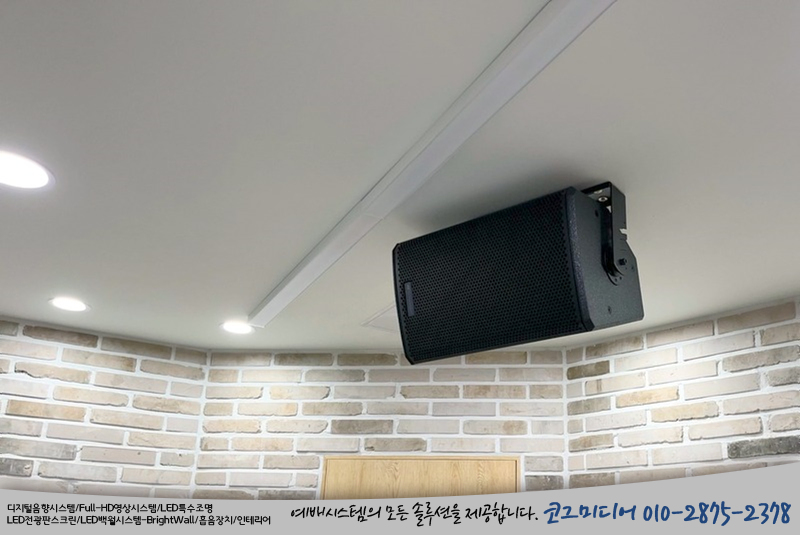

같은 교회의 본당에 기존에 사용하시던 성가대석 스피커도
너무 크고, 세로로 세워 져 있어서,.
같은 모델로 눕혀서 설치해 드렸습니다.
요렇게요^^ 훨씬 더 깔끔해 졌네요.
요즘은 정말 많은 스피커 제조사들이 있습니다.
그 제조사들에 여러 현장들을 고려한 다양한 지향각과
스펙들을 가진 스피커들도 많이 있고요.
중요한 것은 현장에 맞는 스피커를 선택하고,
스피커에 맞는 앰프를 설치하는 것.
그리고 적절한 방법으로 설치하고,
공간에 따라 룸튜닝 등을 진행하면
기존에 들으시던 사운드보다 훨씬 안정적으로 좋은 사운드를 접하실 수 있으실 것 같습니다.
이러한 설치와 스피커의 선택 기준이
여러 환경에, 여러 교회의 상황에 유익한 도움이 되셨으면 좋겠네요.
코그시스템도 이러한 환경들에 유연하게 최적의 방법들을 찾아
꼼꼼히 설치하도록 하겠습니다.
요즘, 스피커에 나오는 노이즈에 대한 문의가 많네요,.
케이블이나 커넥터 등에 따른 문제일 가능성이 높은 편이죠.
다음에는 노이즈에 대한 이야기들을 남겨 놓겠습니다.
