안녕하세요. 예배시스템 전문기업, 코그시스템입니다.
작년 연말에 준비하고, 연초에 바로 시작하였던 프로젝트입니다.
바로, 음향 케이블 교체 작업. 음...
쉽지 않은 작업이고, 정말 손이 많이 가는 작업이죠.
무려... 4일간 진행되었던 팔다리가 쑤시는 작업이지만...
신경이 많이 쓰이기는 하는 일이지만 필요에 따라 작업을 진행해야 하기도 하죠.

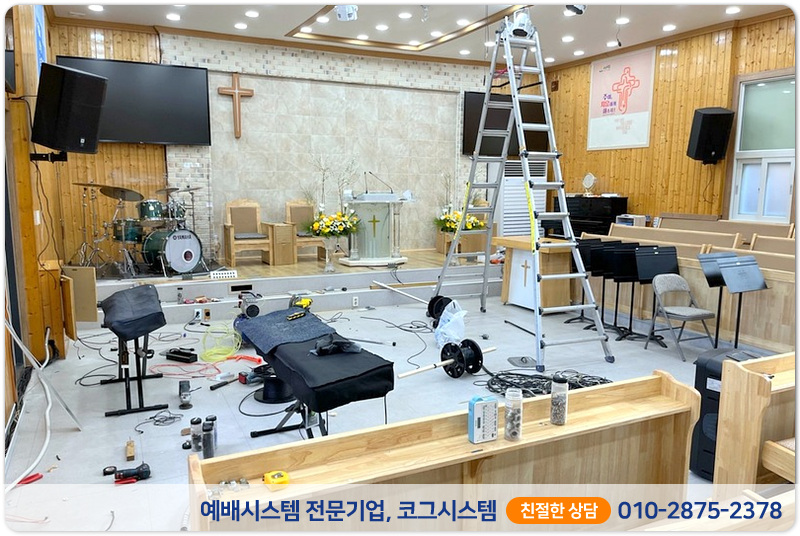

이미 전쟁터 같은 현장이 펼쳐지기 시작합니다. 이러한 작업들을 차근 차근 헤치워야죠.
사실, 케이블 교체 작업은 장비를 새로 교체하면서도 진행하지 않는 경우들이 많이 있습니다.
하지만, 실제적으로 10년 가까이 사용하시다 보면 노이즈와 원치 않는 발진들이
케이블과 커넥터에 의해 일어나는 경우들이 많이 있습니다.
특히 OFC 제품이 아닌, 일반 저가형 케이블의 경우에는
심할 경우, 스피커 케이블이 역할 자체를 하지 못하는 경우도 발생되죠.
계속 코그에서 관리를 하던 교회였는데요,
이번 기회에 디지털믹서를 새로 교체하시면서 전체적인 케이블 교체 작업이 진행되었습니다.
전체적인 케이블 교체작업은 음향시그널 멀티케이블을 비롯해
스피커케이블과 전기케이블, 필요하다면 심지어 방송실의 랜케이블도 손을
봐야 하는 경우들이 많이 있습니다.
이러한 작업은 가장 먼저 해야 할 일들이
어떤 케이블들이 교체되어야 하는지, 얼마나 새롭게 배선이 되어야 하는지를 파악하는 것이
가장 중요합니다.
메인스피커의 경우, 공간의 특성상 컬럼어레이 스피커를 추천하여 드렸지만
아직 컬럼어레이 스피커의 장점보다는 시각적인 부분들과 공간을 차지하는 부분들 때문에
결정하는 데 좀 어려움이 있습니다.
일단, 기존 스피커 그대로 두고, 전체적인 케이블 교체 작업이 이루어 졌죠.

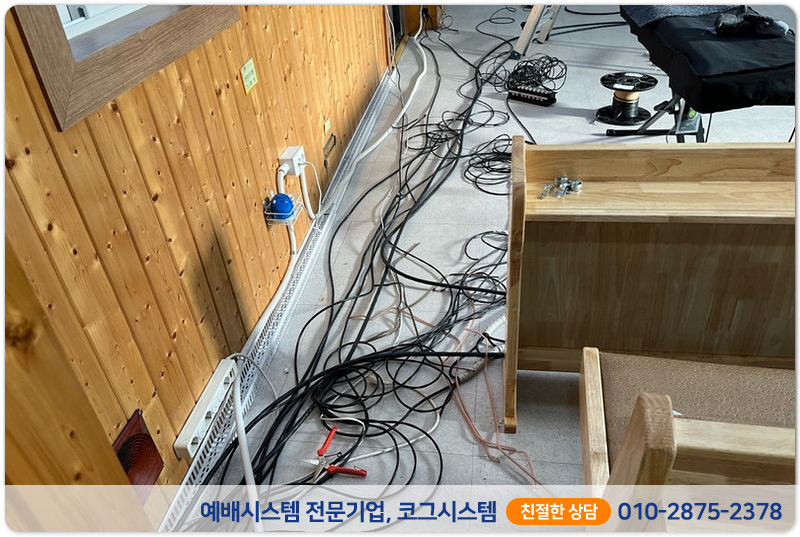

기존 케이블들을 걷어내고, 새롭게 케이블들을 배선합니다.

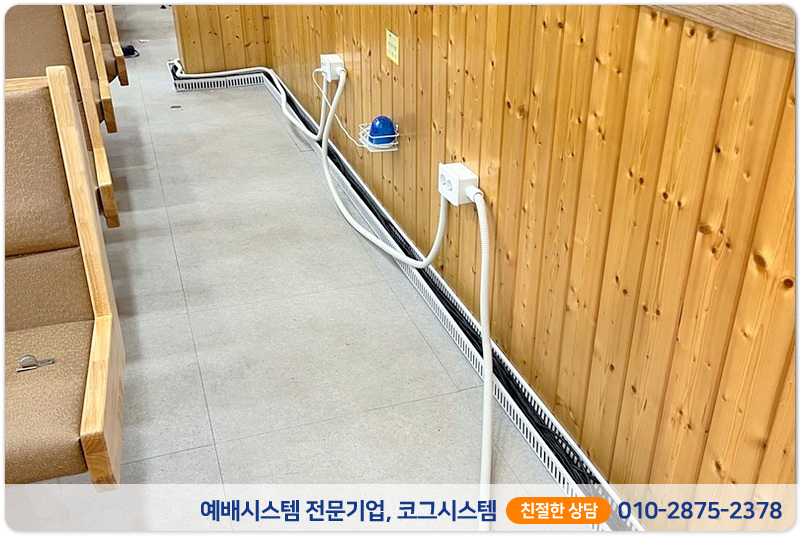

이 곳은 천정으로 케이블이 가는 것이 아니라, 바닥으로 케이블 배선이 되었는데요,
이러한 경우는 케이블의 길이는 줄어들 수 있지만
공간의 형태에 맞추어 덕트 작업을 해야 할 수 있습니다.
기존에는 둥근 덕트를 사용하셔서, 새로 배선되는 케이블의 양을 커버하지는 못하네요.
덕트가 같이 걷어내고 80*80mm PVC 덕트를 새로 설치했습니다.
케이블의 길이에 따라 메인스피커, 모니터스피커, 멀티케이블, 전기케이블 등을 배선하였고요
최종 테스트 후 마감처리까지 정리하였습니다.
기존에 사용하시던 전기콘센트 배관도 그대로 잘 정리 해 드렸습니다.
이러한 작업들이 손이 많이 가는 작업이기는 하지만
작업을 할 때, 한번 더 깔끔하게 작업하는 것이 지속적으로 사용하기에 좋은 환경을 제공하죠.

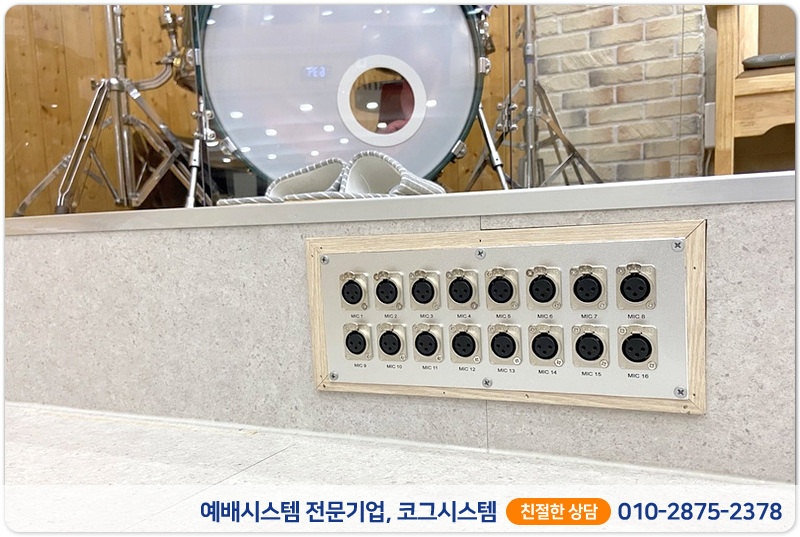

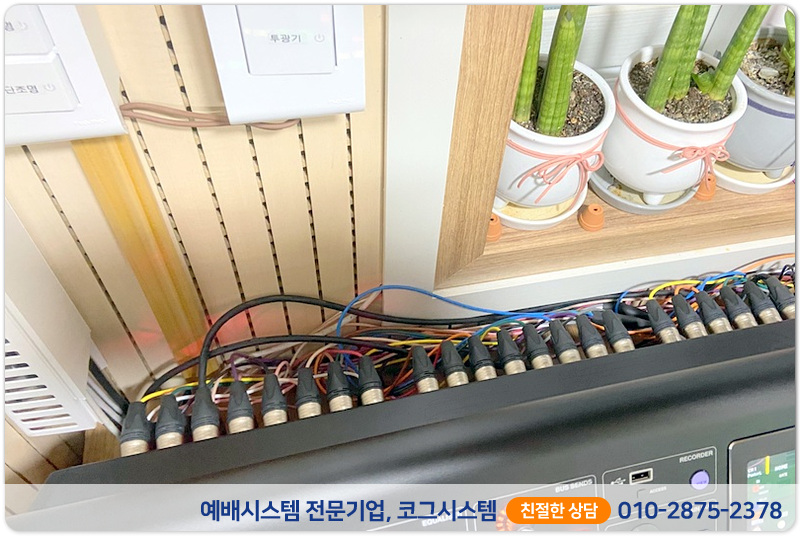

멀티케이블로 연결되는 커넥터 패널도 새롭게 작업을 해 드렸는데요,
기존의 커넥터 패널이 더욱 커서 MDF 몰딩으로 마감작업을 해 드렸습니다.
총 16개의 마이크 입력이 가능하도록 설치가 되었고요, 마지막 16번 입력은
어쿠스틱 기타로 사용하실 수 있도록 세팅되었습니다. 다이렉트박스를 사용해야 하죠.
사진으로는 쉽게 보이는 작업일 수 있지만, 모든 작업들은 직접 손으로 해야 하는 일들이고요,
Ai가 대체할 수 없는 부분들이기는 하네요.
물론... 상온초전도체가 실현된다면... 랜케이블과 같은 얇은 케이블로도 이러한 작업들이
가능하겠지만 현재로서는 스피커 케이블은 앰프의 용량에 맞는 적합한 케이블들을
사용해야 합니다. 굵기가 저항과 출력에 영향을 많이 미치니까요.
스피커케이블은 벨덴 5100UP를 사용하였고요,
메인스피커 2회선, 보컬모니터 1회선, 드럼모니터 1회선, 방송실 모니터 1회선,
그리고 딜레이스피커 6통 중 3통씩 링크, 2열로 배선되었습니다.
특히 딜레이스피커는 3통씩 링크가 되었기 때문에 2옴까지 지원하는 크라운 앰프로 연결하였습니다.
8옴을 3통 연결하면 약 2.7옴 정도 될테니까요.

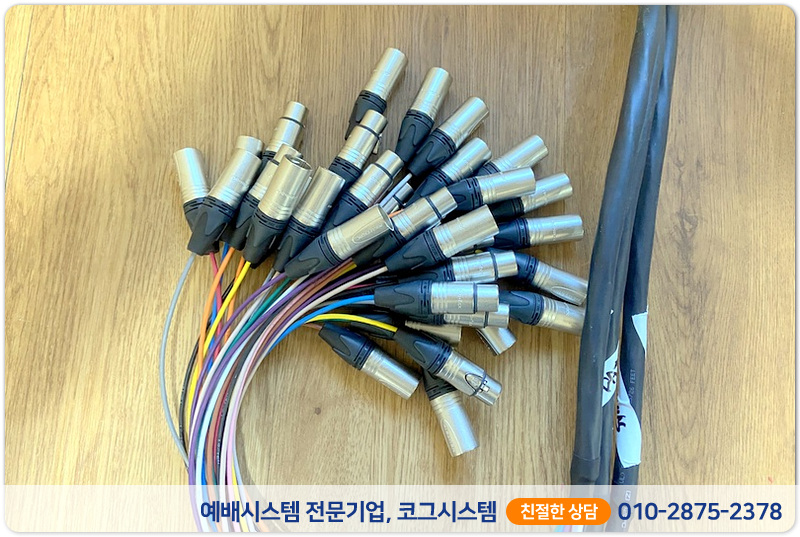

멀티케이블은 벨덴 1513C 12채널 멀티케이블을 2회 배선하였습니다.
좋은 케이블을 사용해야 더욱 오랫동안 노이즈나 발진없이 잘 사용하실 수 있죠.
커넥터는 모두 뉴트릭 제품으로 사용이 되었습니다.

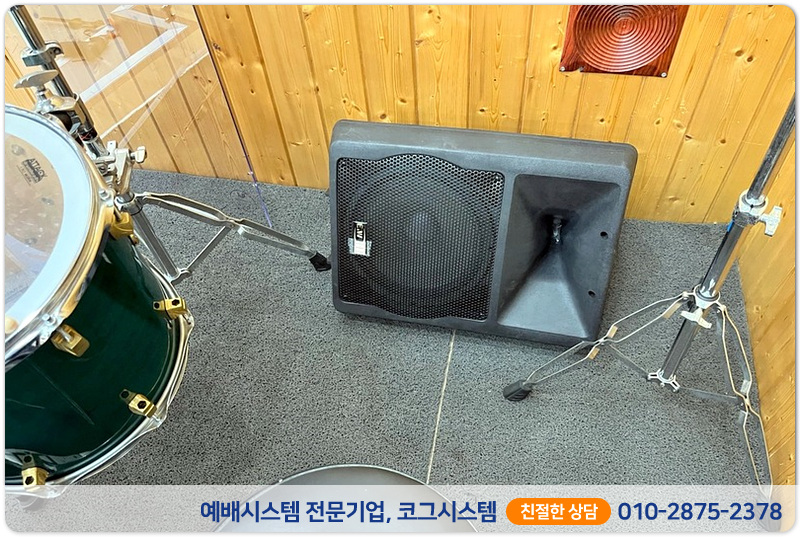

기존에 사용하시던 신디사이저 모니터스피커는 드럼 모니터스피커로 옮겨갔고요,
보컬을 위한 패시브 스피커 2통, 액티브 스피커 1통을 위한 케이블 배선 및
커넥터 패널 작업이 잘 마무리되었습니다.
이전보다 더욱 깔끔하게 사용이 가능하게 되었네요.

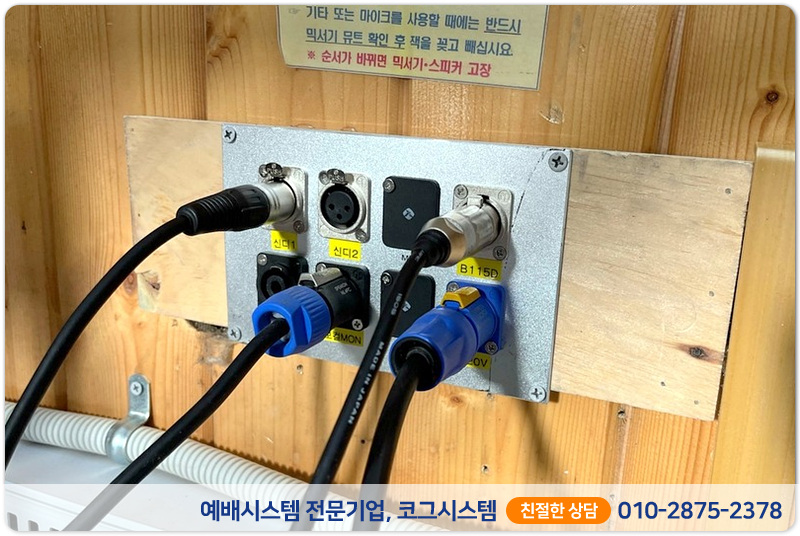

예전에 설치되었던 커넥터 박스가, 나무 벽체를 파내고 매입이 되어 있었기 때문에
적절한 사이즈의 나무를 덧대고, 커넥터 패널을 설치했습니다.
나무 판자가 조금 안맞고 지저분했지만 신디사이저 뒷편에 위치하기 때문에
그대로 설치하기로 했습니다.
패널은 신디 2대의 입력커넥터와 패시브 스피커를 위한 스피콘 출력 2개,
그리고 파워드스피커를 사용하기 위한 출력커넥터와 파워콘으로 구성이 되었습니다.
파워콘은 220v 전기를 사용하는 커넥터이고요, 방송실의 순차전원기로 같이 제어가 되는
음향 전용 전기로 연결되었습니다.
성가대 마이크와 피아노 수음장치를 위한 케이블도 교체가 되었고요,
피아노에는 특별한 수음장치가 연결되어 있네요.

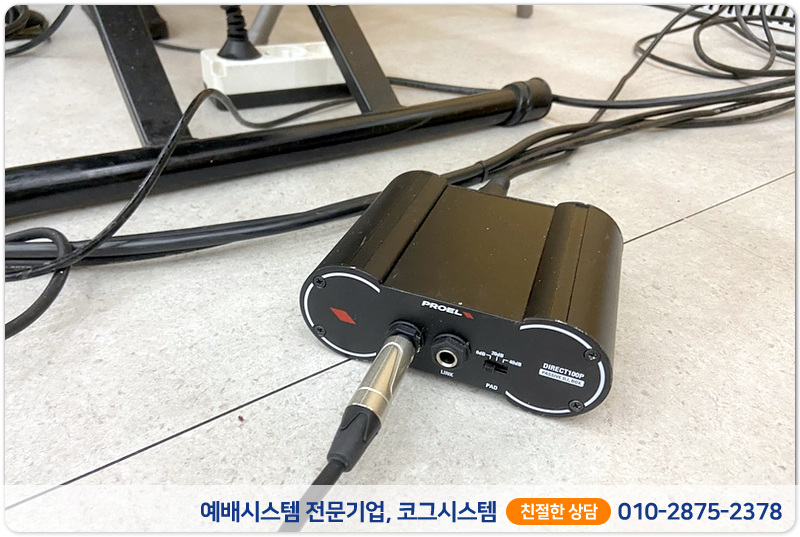

TS 출력으로 나오는피아노 출력에 BSS 액티브 다이렉트박스를 연결해서 XLR 출력
밸런스드로 방송실 믹서로 바로 입력되었습니다.
다이렉트 박스는 기존에 교회에서 사용하시던 장비이고요,
그 외에 신디사이저나 기타를 위한 다이렉트박스와 적절한 케이블 들도 만들어 드렸습니다.
사실, 이러한 작업들은 어려운 일들은 아니지만
시그널과 출력, 앰프 출력의 전기적인 케이블의 굵기 등을 잘 이해해야만
전체적인 작업이 가능한 부분들이죠.
특히 스피커케이블의 경우, 적절한 굵기와 내구성이 적합한 케이블을 사용하시는 것이
앰프나 스피커에 무리를 주지 않고 사용하실 수 있는 좋은 방법입니다.
물론, 이러한 케이블들이 일반 케이블에 비하여 비싸기는 하지만
전체 음향시스템의 장비 비용에 비하여 큰 비중을 차지 하는 것은 아니기 때문에
좋은 제품을 선택하는 것이 더욱 좋은 방법이 될 것 같습니다.
벨덴에 뉴트릭 조합이면... 충분히 좋은 결정입니다.
그 외에도 좋은 제품들도 많이 있고요...^^

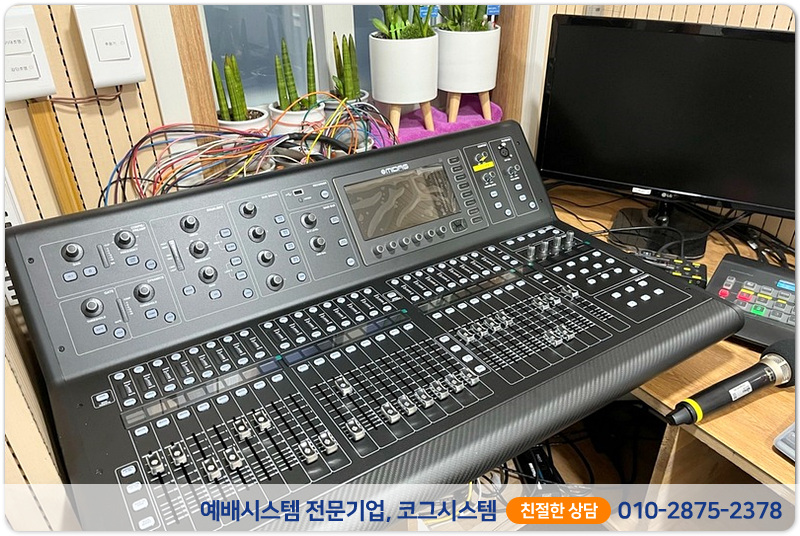

그리고, 본당 음향시스템의 꽃. 디지털믹서를 교체하였습니다.
기존에는 사운드크래프트의 Si IMPACT를 사용하셨는데요,
요즘은 수급이 어려워 Midas M32 로 설치가 되었습니다.
방송실 공간이 좀 좁긴하지만 충분한 공간이 나오네요.

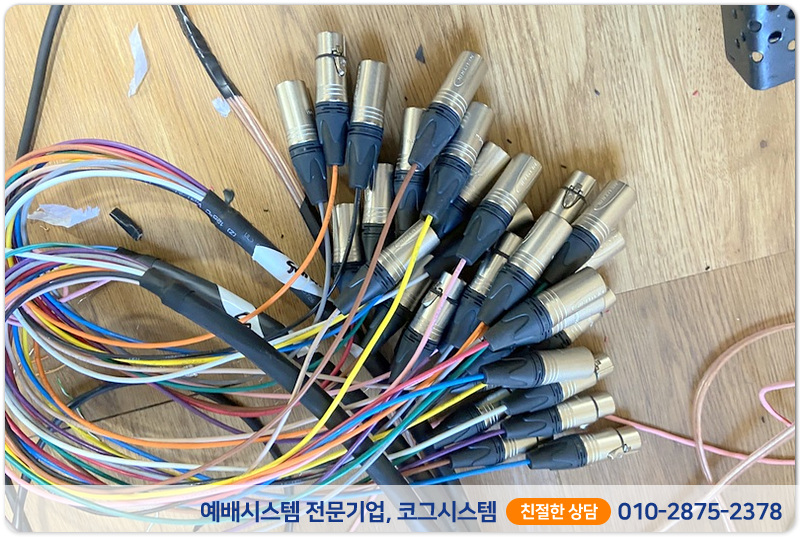

무대 쪽에서 온 멀티케이블과 앰프랙과 연결되는 멀티케이블을 모두 납땜하고
집사님과 논의한 방송패치에 맞추어 커넥팅 작업을 합니다.

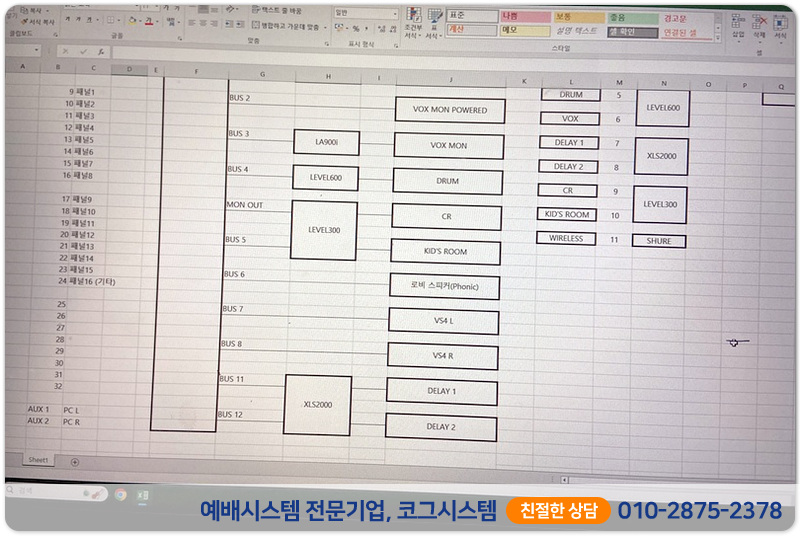

방송실 PC에서 엑셀로 바로 작업을 정리하였고요,
세부적인 튜닝과 세팅에 들어갑니다.
튜닝은 스피커와 공간에 따른 결과물을 측정용 마이크로 측정을 해서
스마트라이브로 결과값을 M32에서 맞추었습니다.
특히 딜레이스피커가 2열로, 총 6통이 연결되어 있기 때문에
정확한 딜레이값을 맞추었고요,
측정마이크로 메인스피커와 딜레이스피커의 음압을 조절하였습니다.
예전에는 딜레이스피커를 믹서에서 켜고, 끌 수 있었는데요,
이번에는 매트릭스 기능으로 항상 딜레이스피커가 메인스피커와 동일하게
나오도록 세팅했습니다.

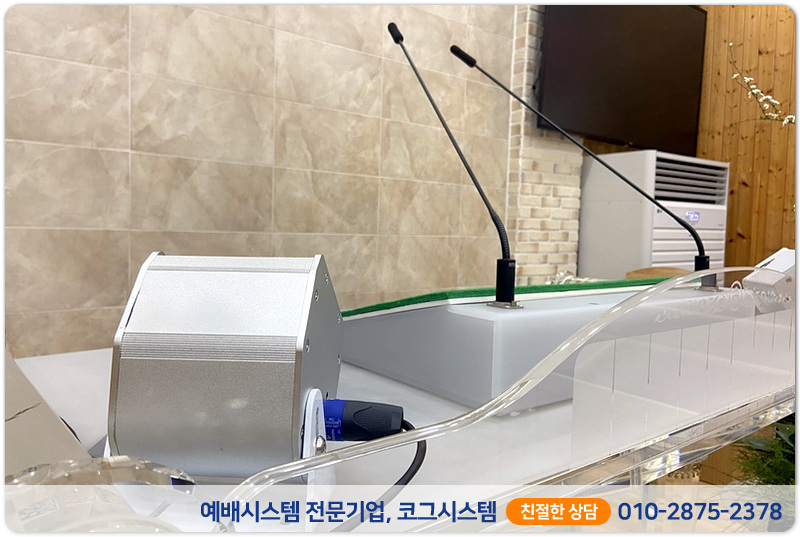

그 외에도 강대상 모니터스피커와 찬양팀모니터스피커, 드럼 모니터스피커와
로비 스피커, 2층 자모실 스피커 등을 상황에 맞게 세팅하였습니다.
방송실 집사님과 부목사님께 M32 사용법에 대해 교육을 진행하였고요,
특히 게인을 정확히 맞추는 연습을 통해 전체적인 게인 스트럭쳐를 지속적으로
유지하실 수 있도록 교육 해 드렸습니다.
이러한 게인을 잘 맞추는 작업들은 메인스피커의 출력과 연관되어 있을 뿐 아니라,
방송실에서는 가늠하기 어려운 모니터 스피커 운용에도 매우 중요한 바탕이 되죠.
따라서 이러한 밸런스를 맞추는 연습을 정말 열심히 하셔야
다양한 형태의 예배를 맞추어 가는 작업들이 가능해 집니다.
코그 1DaySchool 에서도 이러한 밸런스와 하모니의 중요성에 대해
계속 교육을 하고 있고요, 특히 소리에 대한 이해가 있어야
더욱 예배를 돕는 오퍼레이팅을 하실 수 있죠.
코그 1데이스쿨에서는 단순히 엔지니어의 기술만 나누는 것이 아니라,
전체적인 찬양팀의 팀웍과 서로에 대한 이해와 기술을 배우실 수 있기 때문에
더욱 찬양팀을 세워나가는 데 도움이 된다고 하시는 분들이 많으시네요.
구정이 지나고, 2월 24일(토), 26일(월) 2차례에 걸쳐서 1DaySchool이 열립니다.
엔지니어 사역자 뿐만 아니라, 찬양팀과 리더, 교역자 분들도 함께 오시면
찬양팀이 성장하는 데 큰 힘이 될 것 같네요.
등록은 아래 링크를 클릭하시면 되십니다.

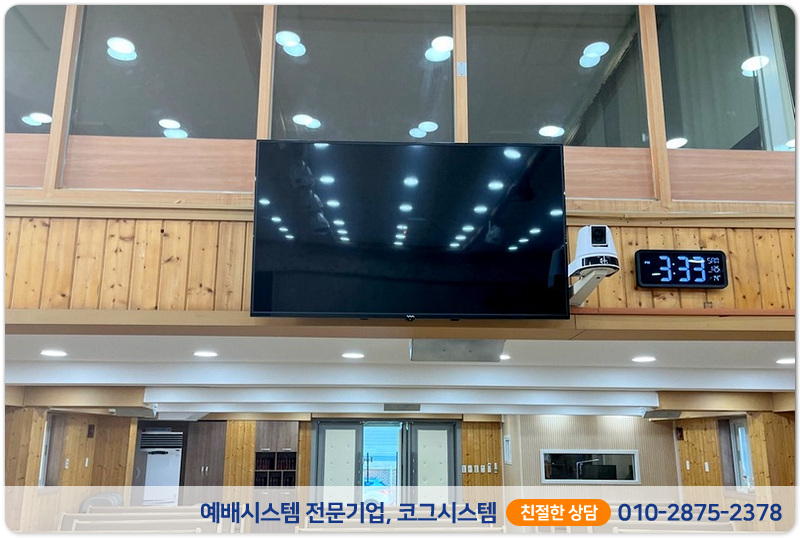

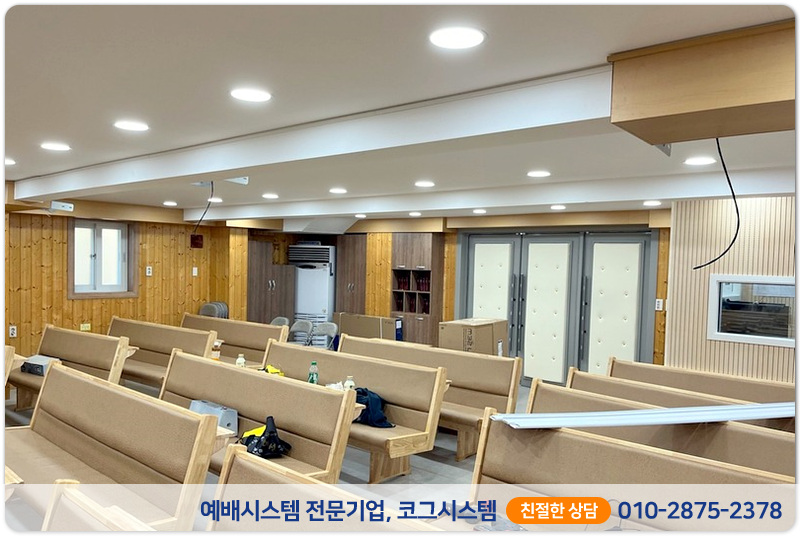

본당의 작업들이 모두 끝나고, 강대상 모니터 TV도 교체하였습니다.

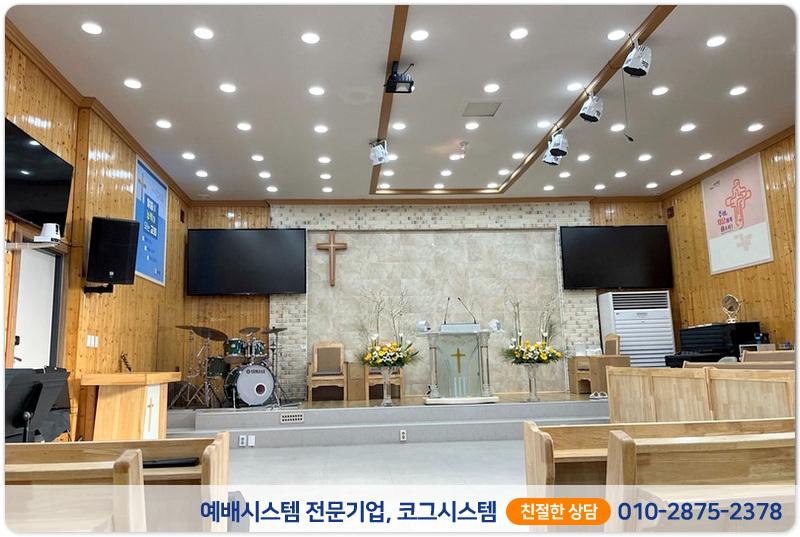

모두 정리가 되니, 더욱 깔끔한 예배당이 되었네요.
3일간 본당 작업을 진행했었는데요,
정말 손이 많이 가는 작업입니다. 그래도 모든 일들이 순적히 잘 이루어지고,
잘 마무리되어서 참 감사한 현장이네요.
케이블과 커넥터는 음향시스템에 가장 기본이 되는 부분입니다.
이러한 기본이 전체적인 성능과 음향의 퀄리티에 영향을 미치는 거죠.
케이블과 커넥터 뿐만 아니라, 적절한 장비의 선택과 환경에 맞는 설치,
튜닝과 세팅, 교육과 사후 서비스가 모두 잘 이루어져야 안정적인 예배시스템을 구축하실 수 있습니다.
코그시스템은 이러한 작업을 어느 하나 소홀히 여기지 않고,
더욱 꼼꼼히 만들어 가고 있습니다.
더 좋은 예배 환경을 만들기 위해 더욱 최선을 다하는 코그시스템이 되겠습니다.
예배시스템에 어려운 점이나 궁금하신 내용은 언제나 코그시스템에 문의주세요.
친절하고 분명한 상담을 약속드립니다.
감사합니다.
