스피커 '재'설치기

안녕하세요. 예배시스템 전문팀 코그시스템입니다.

작년 코그를 통해 LED 전광판을 설치하셨던 교회에서 메인스피커가 고장이 나서

수리를 요청하셔서 다녀왔습니다.

​

예전에도 말씀을 드렸던 부분이지만,

메인스피커만으로 전체 공간을 커버하기에는 좀 부족한 상황이었고요,

특히 메인스피커가 너무 성도석 쪽에 설치가 되어 있어서,

성도석 앞부분은 특히 고음이 전혀 들리지 않는 상황이었습니다.

​

​

일단, 코그에서 갖고 있는 파워드스피커를 스탠드에 세워서

예배를 드리실 수 있도록 조치 해 드렸고요,

양쪽 메인스피커의 앰프단을 탈거해서 서비스센터에 택배 발송을 하였습니다.

​

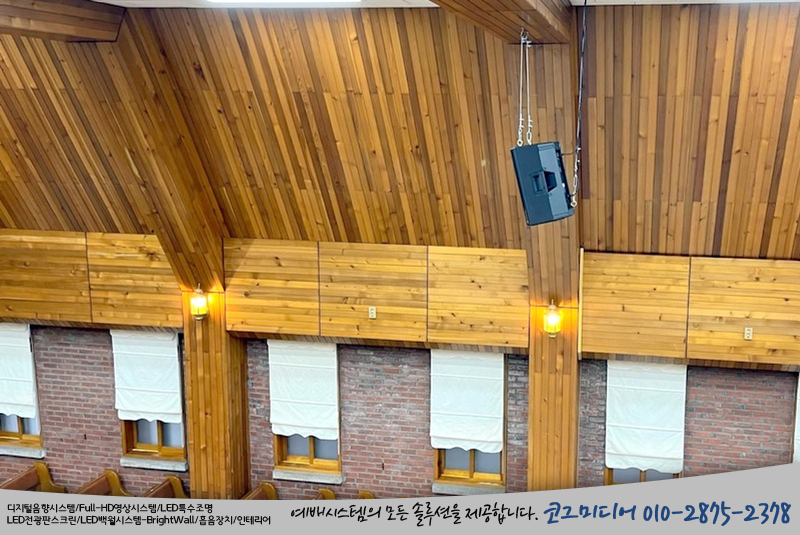

전체적인 공간에 따라 메인스피커를 강대상 쪽으로 옮기는 방법과

딜레이스피커를 같이 설치하는 안을 제안드렸고,

교회에서 컨펌이 나서 스피커를 재설치하는 작업을 진행하였습니다.

​

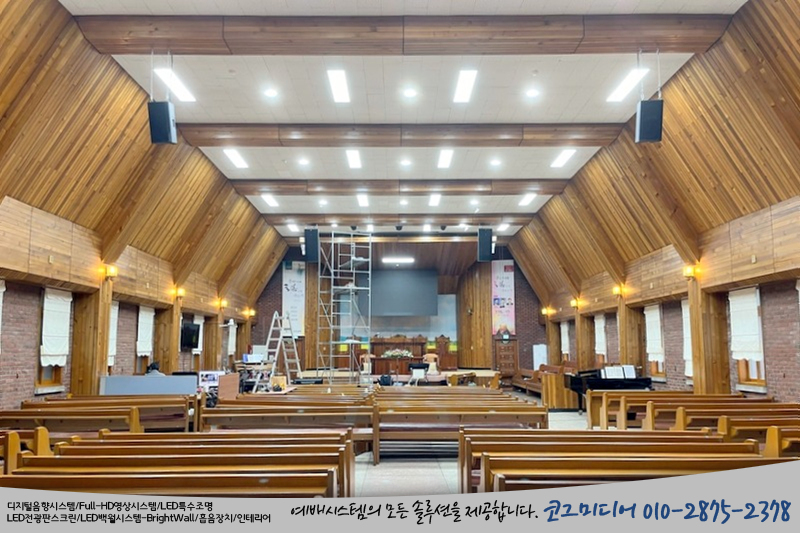

예배당의 전체 공간은 매우 큰 편이며, 성가대석과 찬양팀 자리도

큰 편입니다.

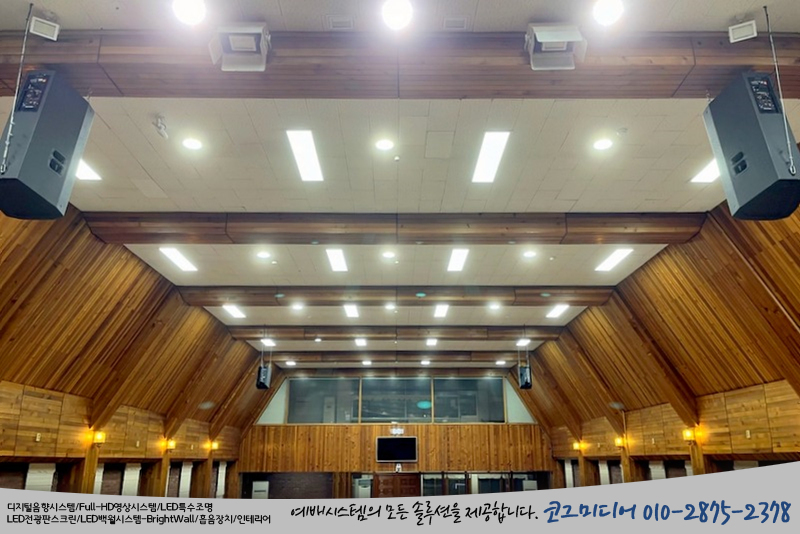

스피커는 JBL PRX725 제품이고요, 무려 무게가 35Kg 정도되는

더블 스피커입니다. 저는 개인적으로는 더블 스피커를 별로 좋아하지는 않지만

LF가 2개 설치된 더블 스피커는 또 다른 사운드의 힘이 있죠.

​

​

문제는 이 무거운 녀석을 탈거하고, 위치를 옮겨 재설치해야 하는 것이고요,

무게 때문에 상당히 부담스러운 작업이기도 합니다.

​

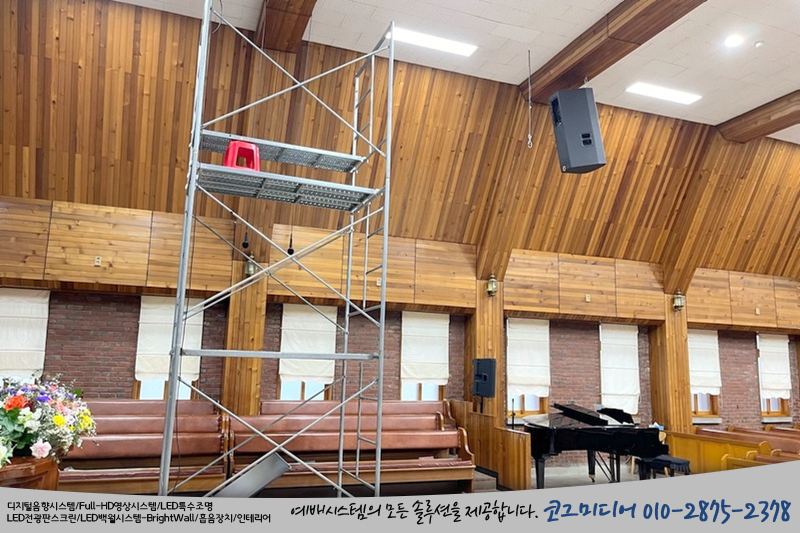

하지만... 우리에게는 든든한 빨간의자가 있기 때문에..

앗시바 2단 위에 빨간의자와 약간의 높이 조정을 통하여

안전하게 작업을 마무리 할 수 있었습니다.

​

​

스피커는 특히 무게가 많기 때문에 4mm 와이어를 준비해 갔었는데

실제적으로 무게가 걸리는 리깅포인트의 앞부분은 퀵링크로 고정하게 되었습니다.

최대한 천정에 스피커를 붙이시기 원하셔서 4mm 와이어는 사용하지 않고

설치가 되었습니다.

천정 안, 기둥이 있는 콘크리트에 2개씩 앙카를 설치해서 앞 부분을 고정하였고요,

각도를 조절하는 뒷포인트 역시 앙카 작업에 4mm 와이어를 걸었습니다.

​

케이블 배선과 딜레이스피커를 포함하여 4통의 스피커를 플라잉 하는데,

이틀 꼬박 걸렸네요.

그래도 잘 마무리되어서 다행이고 감사한 현장이었습니다.

​

​

양쪽 스피커의 앰프단은 수리로 진행이 되었고요,

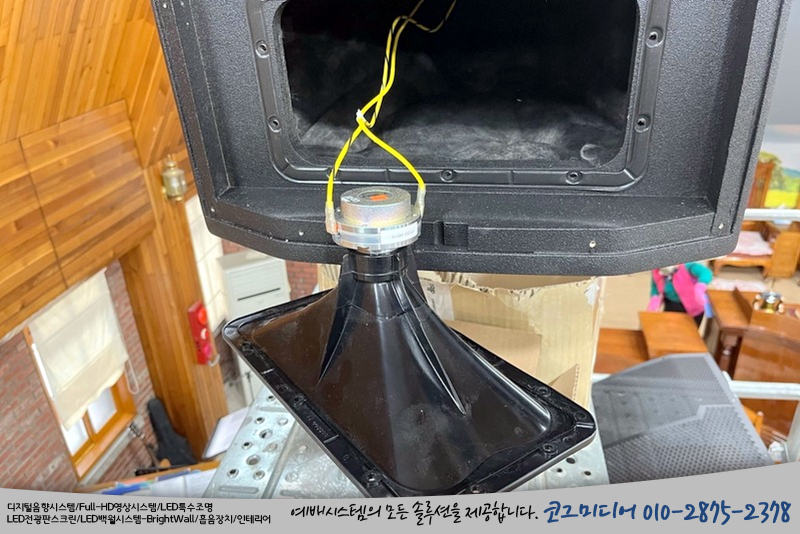

L 스피커의 HF는 새제품으로 교체되었습니다.

스피커 무게가 무거워서 앗시바에서 바닥으로 내리지는 않았고요,

새로운 위치에 재설치한 후에 리깅된 상태에서 HF 고음유닛을 교체하였네요.

​

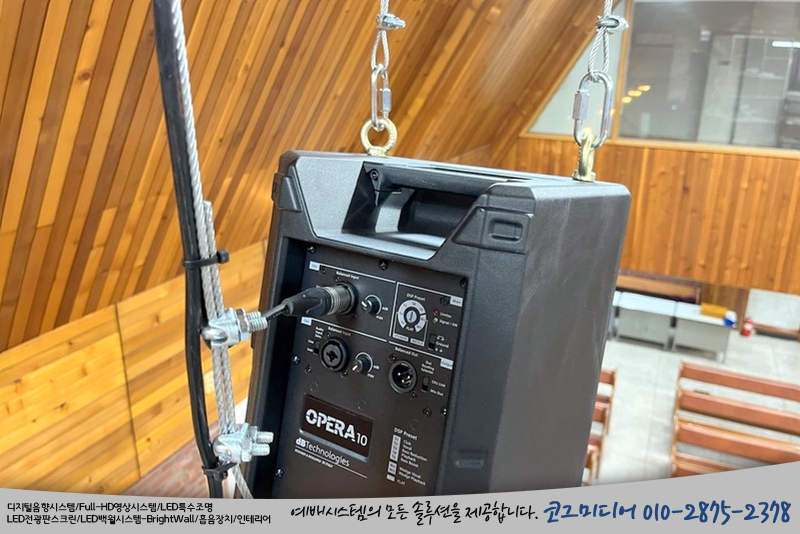

딜레이스피커는 dbTechnologies OPERA10 제품이 설치되었고요,

메인스피커와 같이 앰프가 내장된 파워드스피커이기 때문에

전기선과 시그널 케이블을 배선하였습니다.

​

​

다행이 OPERA10은 메인스피커에 비해 매우 가벼운 스피커이기 때문에

플라잉 작업에 특별히 어려운 점은 없었네요.

역시 갖고 간 4mm 와이어로 작업을 하였고요,

dbTechnologies사의 몇몇 제품들은 고음 지향각이 비대칭형입니다.

​

​

OPERA10 역시 고음 지향각이 스피커의 상부보다는 하부에 집중되는 설계이기 때문에

스피커의 기울이는 각도를 많이 조절하지는 않았고요,

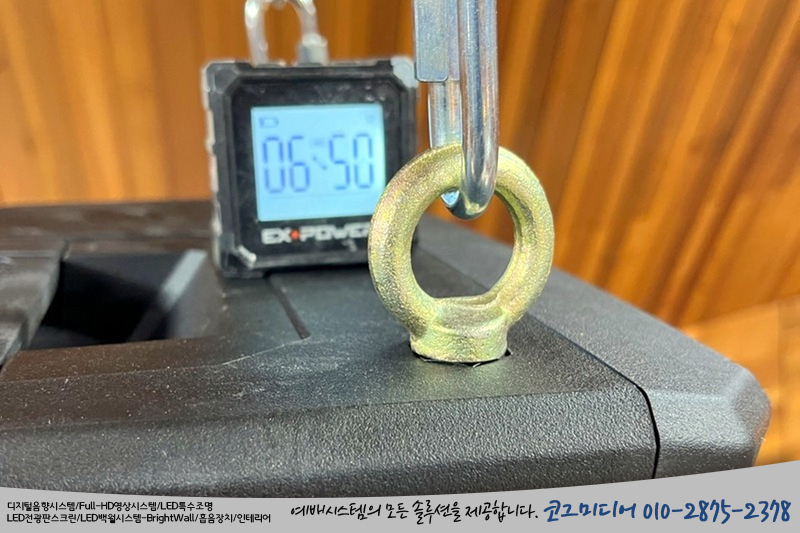

디지털각도기로 양쪽 스피커의 기울기를 정확하게 작업하였습니다.

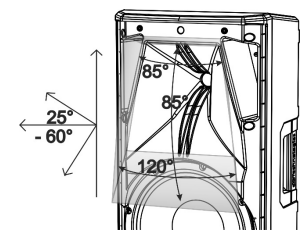

스피커의 고음 패턴은 이러한 형태이고요, 메뉴얼에 상세히 잘 나와 있습니다.

​

​

특히 뒷포인트에는 턴버클을 설치해서 기울기 조절이 더욱 용이하죠.

​

​

2일간의 모든 작업이 끝나고, SMAARTLIVE 프로그램으로

정확한 딜레이와 음압을 측정하고,

사용하시는 X32 디지털믹서에 보정작업을 하였습니다.

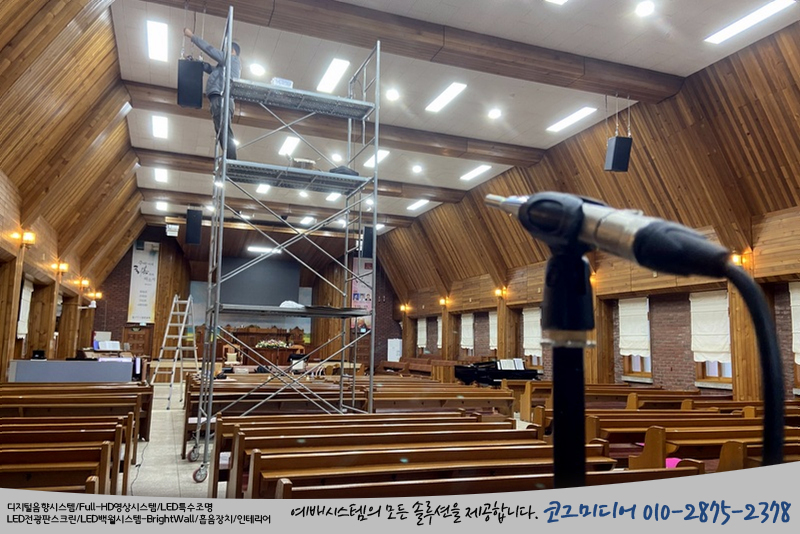

그리고, 마이크 테스트를 통해 추가적으로 발생된 피드백포인트를 수정해 드렸습니다.

​

​

교회에서는 전도사님께서 찬양인도도 하시고, 방송실도 담당하셨는데요,

신디사이저를 비롯한 악기들의 GAIN 레벨과 보컬팀의 GAIN 레벨 등을

재확인하고, 직접 GAIN을 맞추실 수 있도록 설명해 드렸습니다.

​

모든 현장들이 만만한 곳은 없지만,

이 곳 역시 이틀간 쉽지 않았던 현장이네요.

그래도 전체적인 사운드에 조금씩 적응하시면서

예배를 돕는 도구로 잘 사용하실 수 있게 되어서 너무 다행입니다.

​

​

디지털믹서와 DSP와 같은 전문적인 장비들과

더욱 세밀한 측정장비들로 더 세밀한 튜닝과 세팅이 가능해 진 시대이지만

기본적으로 물리적인 음향 현상들을 이러한 전기음향 장비들로만 해결할 수는 없습니다.

따라서 스피커의 위치나 높이, 각도와 전체적인 공간에 따른 적절한 설계는

더욱 좋은 사운드를 구현할 수 있는 기본적인 토대가 되는거죠.

​

물론, 이러한 기본 위에 튜닝이 더욱 세밀하게 되어야 하고요,

무엇보다 운용하시는 분들이 밸런스와 하모니를 맞추어서

더욱 음악적 완성도를 높이는 것이 중요합니다.

​

코그시스템은 이러한 기본적인 설치와 튜닝에 관련된

시스템엔지니어적인 역활을 계속 담당할 거고요,

지속적으로 개최하는 OneDay School을 통해

밸런스와 하모니를 잘 운용하실 수 있도록 돕고 있습니다.

​

뭐 물론, 무료 세미나는 아니고요,

하루동안 음향에 대한 새로운 접근법을 만나시는 시간들을 만들어가고 있습니다.

​

2월말에 2번에 걸쳐 진행될 2024 Winter OneDay School 에 대한 공지도...

곧 올리겠습니다.

​

예배를 세워가는 방송실 사역자들과 예배 사역자들, 그리고 찬양팀의 모든 팀원들을 응원합니다.

힘써서 배우시고, 힘써서 예배를 세워가십시오.

코그가 늘 응원하며, 함께 사역들을 나누겠습니다.

​

Creativity

Artisty

Unity

and it was Good!

CAUG, 코그의 새로운 슬로건처럼

창조적이며, 예술적이고, 함께 연합하셔서

하나님 보시기에 좋았더라 하시는 예배팀들 되시길 함께 기도합니다.

​

감사합니다.

​
