사무실에서 10분 이내에 도달 할 수 있는 아주 가까운 거리에 있는 교회입니다.

본당 리모델링 공사가 진행되면, 음향, 영상, 조명, LED전광판스크린까지 모두 설치가 되었네요.

덤으로, 작업이 시작된 3일째... 방송실 이전까지... 정말 모든 작업이 FULL-SET으로 진행되었습니다.

먼저, 음향이야기부터 풀어보려고 합니다.

일단, 이 교회는 본당이 리모델링 작업이 진행이 되었고요, 무대쪽 벽체와 무대가 작업반경이었습니다.

코그에서는 음향적으로는 일단 물리적인 음향을 개선할 수 있는지에 대해 먼저 고민합니다.

전기음향은 그 다음 문제인거죠. 물론, 물리적인 공간음향을 개선할 수 없는 프로젝트들이 더욱 많지만요^^

강대상 및 강대상 뒷편 벽이 리모델링 될 예정이었기 때문에, 처음 미팅 후 흡음에 관한 내용들을 정리해서

보내드렸습니다. 이 교회는 공간적으로는 좋은 체적을 가지고 있었지만, 내부에 적벽돌 마감이어서

흡음에 대한 고민이 필요한 상황이었죠.

특히 중층 난간대도 흡음처리가 된 것처럼 마감이 되었지만, 흡음 장치가 없는, 인테리어적인 마감입니다.

일단, 중층 난간대는 리모델링 범위가 아니기에 패쓰~~

코그에서는 강대상 뒷벽을 흡음벽으로 만드는데 주안점을 두고, 건의드렸습니다.

목모보드 마감과 그 안쪽에 PET 충진재를 채우는 형태로 리모델링 진행되었고요,

리모델링을 진행하는 사장님과 논의해서 결정이 되었습니다.

이제 남은 몫은 코그의 몫이죠.

일단, 물리음향이 정리되고 나서 전기음향을 정리해야 할 차례입니다.

이 때도 물리적인 결과물에 대한 추론이 가능해야 하고요, 어떤 장비들을 어디에, 어떻게 설치하는 것이 좋을까라는 고민이 지속되어야 합니다.

일단, 메인스피커의 위치와 모델의 결정.

그리고, 메인스피커로 커버할 수 없는 공간에 설치될 스피커.

마지막으로 전기음향적인 장비의 설계 및 세팅 등이 있겠죠.

여기서 중요한 포인트는... 스피커는 부족해서도 안되지만, 절대 과해서도 안된다는 점입니다.

가령, 이번에 설치된 교회의 경우 라인어레이 스피커 보다는 프인트소스 스피커가 더 적절한 공간입니다.

일단, 메인스피커가 커버해야 하는 거리가 그리 멀지 않습니다. 메인스피커의 설치위치에서 커버리지가 20m 이내라면,

가급적 포인트소스 스피커를 사용하는 게 좋은 방법입니다.

뭐, 몇가지 이유들이 있겠지만

일단 비용이 저렴하고요, 유지보수가 훨씬 유리합니다.

그리고, 튜닝역시 훨씬 간단해 지고요, 포인트소스가 갖는 음질도 누릴 수 있습니다.

물론, 라인어레이든, 포인트소스도 스피커가 갖고 있는 자체적인 성능이 좋아야 하는 것은 당연한 이야기죠.

간혹, 뽀~대 때문에 라인어레이 설치를 요청하시는 분들이 계시긴 하시지만요,,,,

이러한 부분에 대해 궁금해 하시는 분들이 많으시지만, 적절하게 설치된 포인트소스 스피커의 결과물을 직접 만나 보신다면

굳이 라인어레이를 고집하시지는 않으시더라고요.

물론, 분명히 라인어레이 스피커가 필요한 공간이 있고요, 잔향의 문제로 컬럼어레이가 적합한 공간도 있습니다.

그리고, 무엇보다 라인어레이냐 포인트소스냐라는 질문 이전에,

우리에게 필요한 충분한 성능과 음질을 제공하는가에 대한 과도한 고민이 있으셔야죠.

왜냐하면 이러한 스피커를 제조하는 일은 결코 쉬운 일이 아닙니다.

많은 스피커 제조사들이 있지만 정확한 DATA SHEET와 자료들을 가지고,

충분한 테스트를 거쳐 보석과 같은 결과물을 만들어 내는 회사는 많지 않기 때문이죠.

모양만 같다고, 유닛만 같다고 똑같은 소리가 나는 건 아닙니다.

예를 들어, 좋은 스피커들은 대부분 흔히 말하는 짝퉁들이 있습니다.

가령, JBL EON 씨리즈나 NEXO PS 씨리즈 등은 다양한 짝퉁들이 판매되고 있으니까요.

실제로, 진짜인줄 알고 구입을 하셨는데, 짝퉁인 경우도 있습니다.

싸게 싸게 만들어, 싸게 구입해서 비싸게 판매하는 일들이 사실 비일비재 하죠.

특히 라인어레이의 경우, 스피커의 통수가 많기 때문에 더더욱 주의하셔야 하시고요,

검증되지 않은 제품은 정확한 출처와 성능을 다시 한번 확인하셔야겠죠.

이번 프로젝트에서는 메인스피커와 언더발코니 스피커, 그리고 강대상 모니터스피커와

찬양팀 모니터스피커로 구성이 되었습니다.

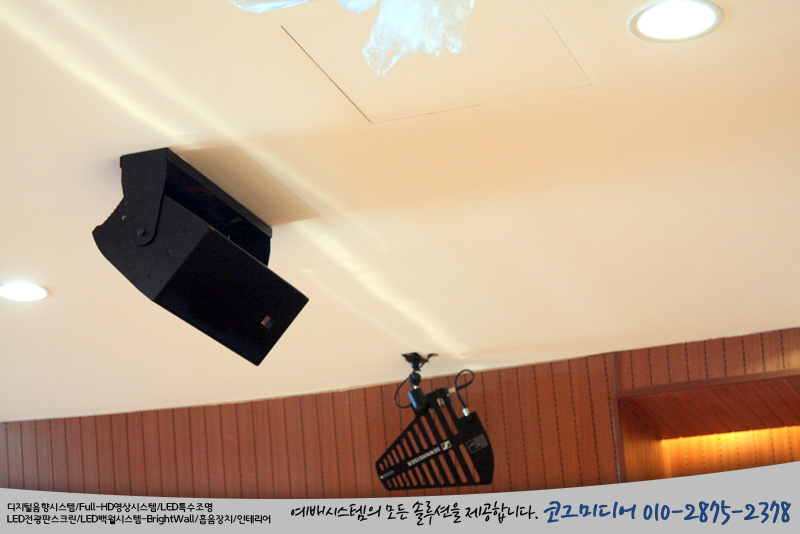

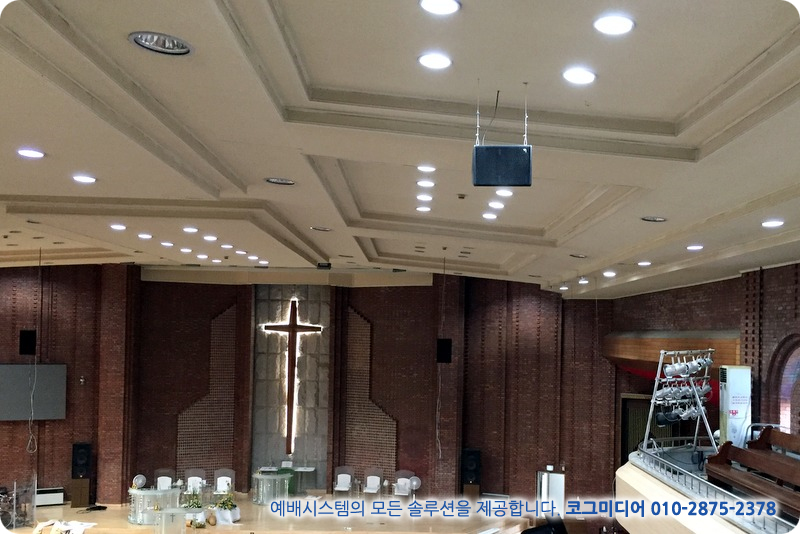

그리고, 방송실이 중층 난간대로 이전되어, 벽면에 부착되어 있던 어퍼발코니를 천정에 플라잉 설치하였고요,

성가대석을 위한 SUB SPEAKER를 기존에 사용하시던 장비들로 설치 해 드렸습니다.

어퍼발코니 설치가, 중층 난간대 밖에 설치가 되어야 하기에... 메달기가 정말 힘들긴 하네요.

메인스피커는 앗시바로 작업을 했지만, 이 녀석을 달려고 본당 의자를 다 옮겨서 앗시바를 설치할 수도 없고...ㅜㅜ

여하튼 메인스피커와 동일선상에 예쁘게 달았습니다. 소리도 잘 나오네요.

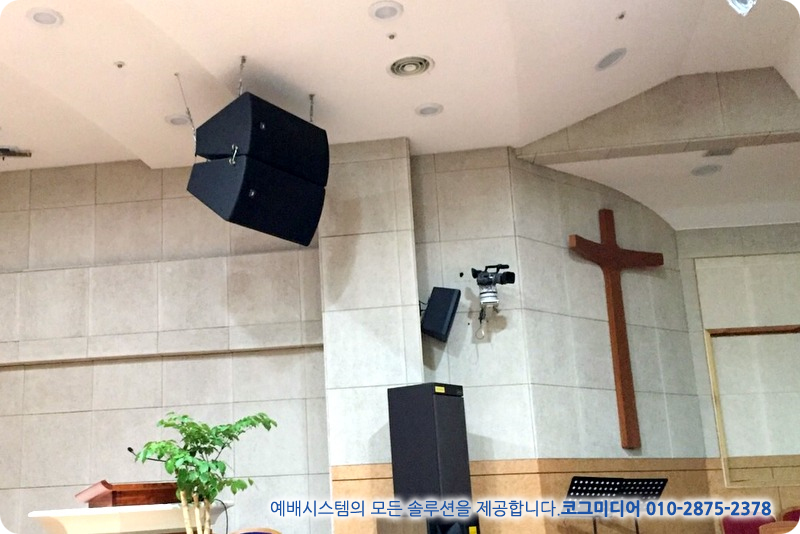

메인스피커는 EAW. RSX129I 제품으로 좌우 1통씩, 2통이 설치되었고요,

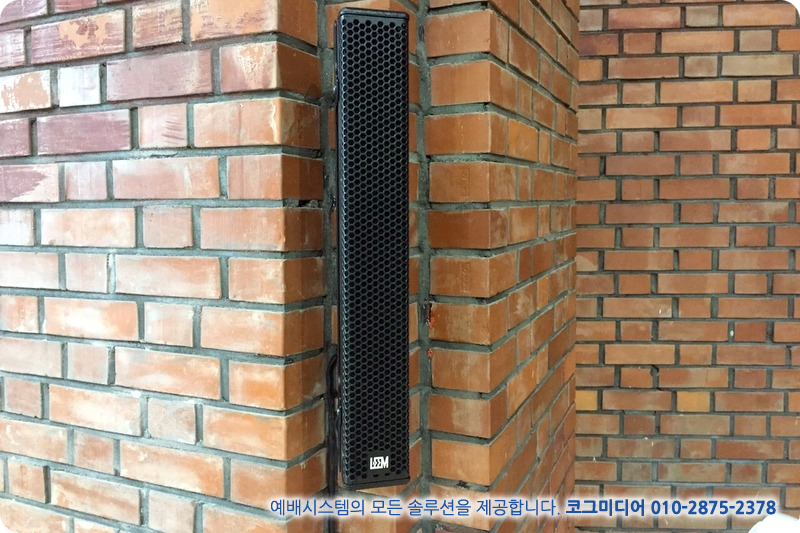

언더발코니 딜레이스피커는 LSS. SP216 2통이 설치되었습니다.

특히 EAW는 풍성하고, 시원한 사운드를 제공해 주는 좋은 스피커 제조사죠.

RSX129I는 라인어레이 스피커까지 생산되는 RADIUS 씨리즈의 포인트소스 액티브스피커입니다.

액티브스피커가 갖는 잇점도 여러가지가 있죠.

일단, 별도의 앰프로 구성되는 패시브타입에 비해 가격이 조금 저렴한 편이고요,

스피커케이블에 의한 손실이 확연히 줄어들고, 음압이 조금 더 높은 편입니다.

그리고, 저는 개인적으로 더욱 충분한 댐핑이 제공되는 것 같긴 하네요.

물론, SPEC 상으로 확인할 수는 없지만요.

단점도 있기는 합니다. BI-AMP로 사용할 수가 없고, 튜닝이 진행되지 않죠.

하지만 기본기가 탄탄한 녀석이라면, 그대로 사용하는 게 훨씬 나습니다.

EAW는 원래 라이브현장에서 탁월한 빛을 발휘하던 회사이기 때문에 스피커의 퀄리티는 매우 좋음이죠.

또한 내장된 앰프는 PASCAL사의 앰프가 내장되어 있어 더욱 섬세하고 풍성한 사운드를 제공합니다.

PASCAL은 덴마크의 유명한 앰프제조사죠.

지금, 코그사무실의 강의실에도 RSX129I를 사용하고 있는데요, 흔히들 말씀하시는

'벙벙거리는' 저음이 아니라, 따스하고 단단한 저음이 매력적입니다.

소리가 궁금하신 분은... 코그사무실로 오셔서 따스한 커피 한잔하셔도 되시고요^^

언더발코니 스피커로 사용된 LSS. SP216은 어깨좁은깡패죠. 나팔같이 좁은 각도의 엔클루저를 갖고 있지만

소리는 과히... 깡패같은 녀석입니다.

집사님께서 언더딜레이 스피커 소리가 안나신다고 하셔서... 재방문해서 점검을 해 보니

DELAY 세팅이 잘 되어서, 메인스피커에서 소리가 나오는 것처럼 들리네요. 마치 한통에서 소리가 날아오듯이.

물론, 메인스피커와 음색이 틀리긴 하지만 DEALY 세팅으로 자연스러운 소리를 만들 수 있죠.

그래서 TUNING을 하는거니까요.

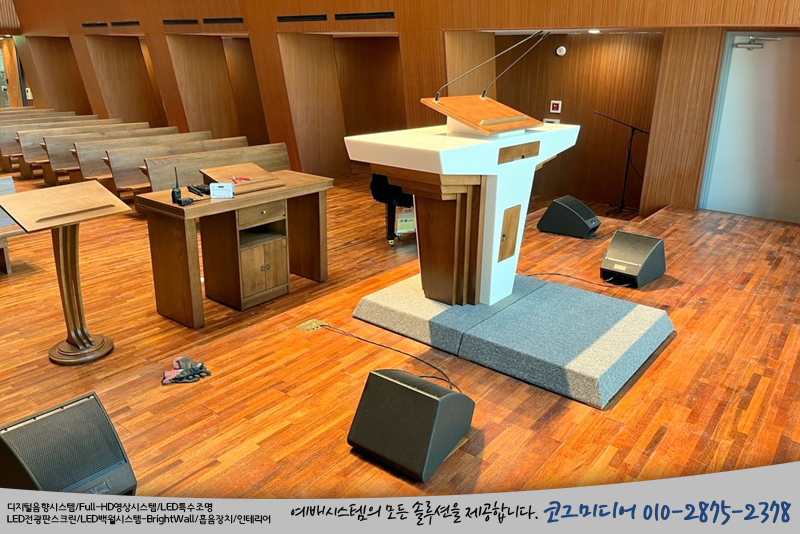

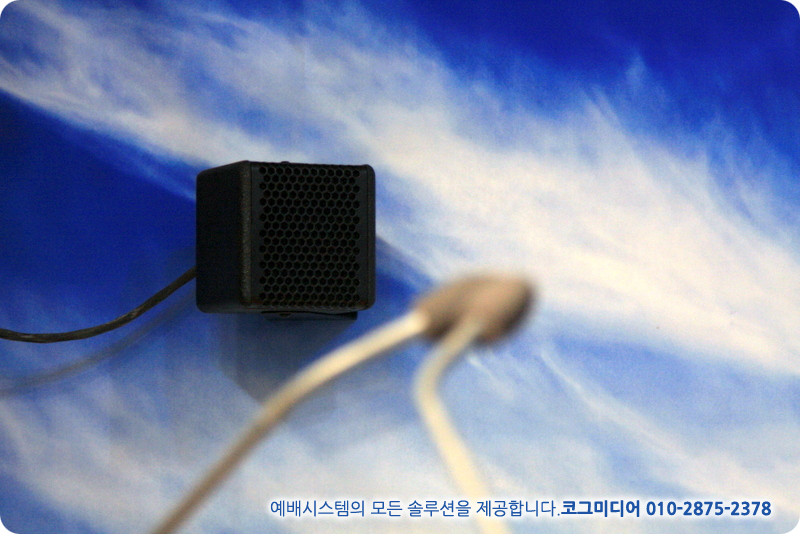

물론, 더 쪼그만 깡패도 있죠. 강대상 모니터스피커로 설치된 LSS. PULSE.

이 녀석도 만만치 않습니다.

강대상 마이크는 HMH. AVA0620 1PAIR로 구성이 되었고요,

저 멀리, 강대상 모니터스피커 LSS. PP4가 보입니다.

사실, 코그 강의실이 약 30평 정도되는데요, PULSE 1통으로 스피치는 그 공간을 가득 채웁니다.

물론 앰프는 15년된 구닥다리 녀석에 물렸는데도 처음 들으시는 분들은 아주 깜짝 놀라시네요.

찬양팀 모니터스피커는 앰프를 품고있는 TURBOSOUND. IX-12로 설치되었습니다.

총 4통이 설치가 되었고요, 패널에 파워콘과 시그널 리턴커넥터를 달아서 연결해 드렸습니다.

망사튜브로 작업을 했는데요, 손이 조금 아프긴 하지만 깔끔하게 잘 정리가 됩니다^^

사실, 액티브스피커의 불편한 점 중 하나가 2가닥의 선이 정리가 잘 안되는거잖아요.

모니터스피커로 충분히 좋은 각도가 나옵니다.

물론, 이런 스피커와 음향기기를 설치하는 부분에서 장비의 구성도 중요하지만

케이블의 구성 및 패널의 설치 등도 매우 중요한 부분입니다.

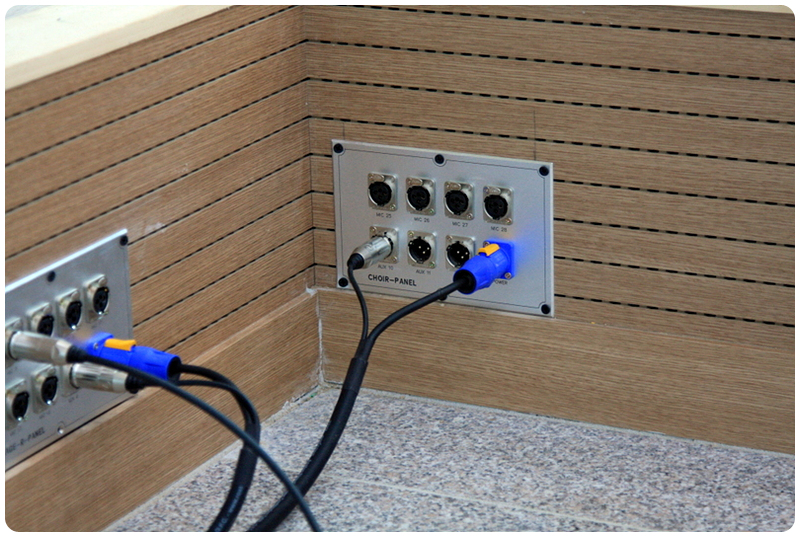

드럼 쪽 패널에는 최대 7채널 드럼마이킹이 가능하도록 7개의 마이크입력과 인이어 사용을 위한

출력 시그널 1개, 파워콘 1개로 구성되었습니다. 인이어 뿐만 아니라, 액티브 타입의 모니터스피커도 사용이 가능하죠.

신디사이저 쪽 패널에는 4개의 마이크 입력과 2개의 출력시그널, 1개의 파워콘으로 구성되었고요,

파워콘은 신디용 인이어를 사용하실 수 있도록 파워콘 - 220V 2구 콘센트로 제작해 드렸습니다.

다만, 이 곳에 선풍기를 꽂으시지는 않으시겠죠^^ 설명은 드렸습니다.

참고로, 파워콘은 220V 전기가 연결되어 있고요, 이 전기는 방송실의 순차전원기에서 제공하는 전기입니다.

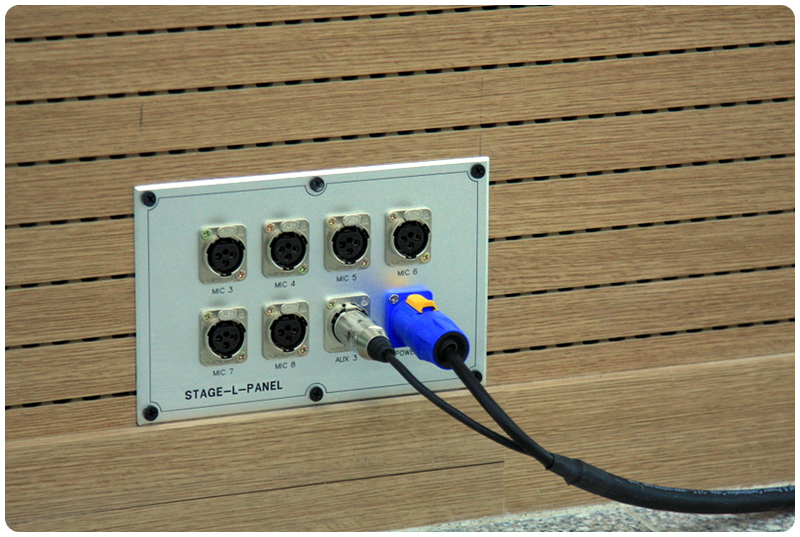

그 외에 강대상 매입형 패널과 소강대상 매입형 패널, 싱어들을 위한 STAGE PANEL이 3개 설치되었습니다.

총 9개의 마이크 입력, 4개의 출력, 4개의 파워콘으로 구성되어 있고요,

기타 쪽에도 기타전용 패널 입력 2개, 출력과 파워콘 1개로 구성되어 있습니다.

설치는 한번이지만, 사용빈도가 상당히 많은 부분이기 때문에 사용하시기에 편리한 위치와

인테리어적으로 마감하는 부분 등이 중요하죠. 그 안에 들어가는 케이블의 퀄리티는 당연한 거고요.

저가형 케이블의 경우, 피복이 벗겨진 부분부터 산화가 일어나고요,

5년 정도 사용하시고 노이즈가 자꾸 생긴다는 곳이 많습니다.

가급적 케이블과 커넥터에는 비용을 조금 더 들이시는 게 추후 유지보수와 오랜 내구성에 도움이 되죠.

아무리 좋은 마이크나 믹서, 스피커를 사용하신다고 하셔도 케이블로 인한 노이즈가 유입되는 것을

기계적으로 잡을 수는 없으니까요.

그리고, 케이블에서는 중요한 부분이 밸런스드, 언밸런스드를 어떻게 구성, 설치하는가입니다.

일반적인 마이크케이블이나 멀티케이블은 SHIELD와 HOT, COLD로 구성이 되어 있습니다.

이 케이블을 어떻게 연결하느냐에 따라 BALANCED, 혹은 UNBALANCED로 제작이 되죠.

XLR 커넥터라고 무조건 BALANCED인 건 아닙니다.

물론, TS는 무조건 UNBALANCED이지만, TRS는 BALANCED일 수도 있고요, UNBALANCED일 수도 있죠.

가령, 신디사이저 같은 악기는 TS 출력을 제공하는 경우가 많습니다. 언밸런스드 시그널이죠.

이럴 경우, 멀티케이블로 길게 연결하실 때는 다이렉트박스를 사용하셔야 합니다.

신디 - TS - 다이렉트박스 - XLR - 멀티케이블 혹은 믹서 등으로 연결이 되어야죠.

요즘 나오는 신디사이저는 다이렉트박스가 필요치 않은 제품들도 있습니다.

TRS BALANCED OUT이 지원되는데요, 간혹 볼륨값이 너무 높아서 불편할 때가 있을 수는 있습니다.

이럴때도 다이렉트박스를 사용하셔도 무방합니다.

또 다른 경우들이 있죠. 이 곳에는 신디 뿐 아니라, 강대상에서 CDP를 사용하시고 계시네요.

CDP의 HEADPHONE 단자로 연결이 되는데요, 이럴 경우 필히 다이렉트박스를 사용하셔야 합니다.

특히 이런 경우는 CDP에서는 UNBALANCED STEREO 출력이 나오고요,

다이렉트박스를 통해서 BALANCED MONO 출력이 믹서로 입력되는 거죠.

노이즈의 문제와 그라운드 루프, 믹서 입력 임피던스 등 거의 모든 문제를 다이렉트박스로 해결하실 수 있습니다.

코그에서는 요즘 PROEL. DIRECT100P 제품을 자주 사용하는데요,

가격이 특히 적정한 것 같아 좋습니다^^

물론, 더 좋은 제품들도 많이 있습니다. BSS나 RADIAL과 같은... 어마무신 녀석들도 있죠.

참고로, RADIAL. SB5는 PC나 이런 CDP에 최적화된 제품입니다.

헤드폰이나 LINE OUT 단자에 바로 꽂을 수 있고요, TRS BALANCED STEREO나 XLR BALANCED MONO 출력을 바로 연결할 수 있습니다.

간혹, 장비는 설치되었고, 좋은 신디사이저는 설치가 되었는데 다이렉트박스 없이 UNBALANCED로 연결된 경우가 많이 있습니다.

코그에서 이런 내용을 설명드리면, 왜 신디 자체에 이런 BALANCED SIGNAL이 없냐고 물으시는 분들이 많으신데요,

기타나 신디, CDP 같은 장치들은 교회와 같이 케이블이 길게 필요한 경우도 있지만,

집에서나 연습실에서 짧게 UNBALANCED로 사용하시는 경우도 있습니다.

그리고, 어떤 분들은 UNBALANCED가 BALANCED보다 음질이 좋다고 말씀하시는 분들도 계시는데요,

저는 잘 모르겠습니다. 다만 케이블이 길어지고, 믹서를 사용함에 있어서 다이렉트박스는 신발에 깔창과 같은 녀석이라고 생각합니다.

발바닥도 보호하고, 발냄새도 줄이고... 뭐 대충 그런....

마이크는 강대상에는 HMH. AVA0620 1PAIR,

소강대상에 EV. XLR-PC18 1EA, 보컬용으로 SIRE. MONSTER7 6자루가 설치되었는데요,

1자루는 기도석에 사용을 하시네요. 좋은 색감을 가지고 있는 마이크입니다.

뭐, 보컬전용으로 제작된 것은 아니니까 기도석에서도 좋은 소리를 입혀줍니다^^

이제, 방송실 얘기를 좀 해보려고 합니다.

사실, 방송실이 갑자기 옮겨지게 되어서 첫날 작업이었던 케이블 배선이 다시 이루어졌습니다.

다행히도 케이블 길이가 모자라지는 않네요. 천정의 코너부분에 사람이 들어갈 수 없어서

위에서는 밀고, 아래에서는 당기고... 80mm 덕트 2개 분량의 케이블이 들어갔습니다.

음향 뿐 아니라, 새로 전기를 따 와야 하는 상황이어서 굵은 전기케이블, 인터넷 케이블 등 정말 많은 케이블이 이곳에 집합! 했습니다.

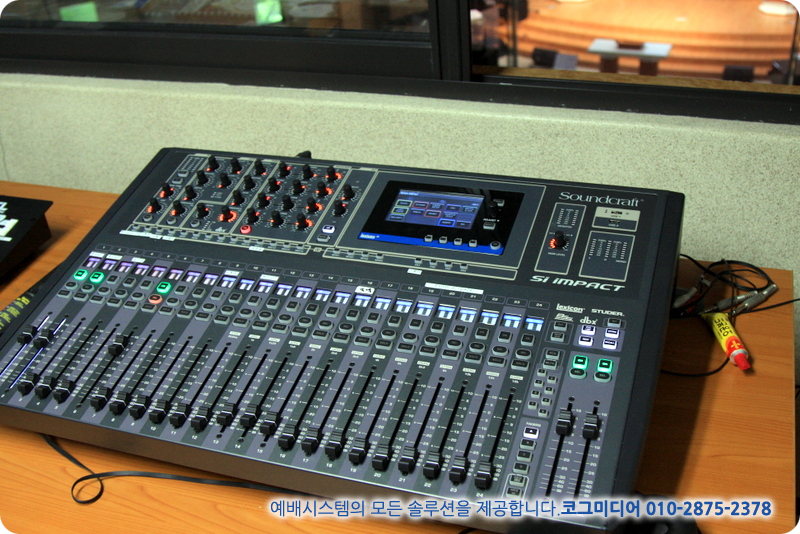

믹서는 SOUNDCRAFT. SI IMPACT로 설치되었습니다. 32채널 입력에 16채널 출력이 기본적으로 제공되죠.

물론 스테이지박스를 추가하면 더욱 많은 입력채널을 사용하실 수 있고요.

아날로그 입력만으로도 충분히 사용하실 수 있도록 패치해 드렸습니다.

특히 SOUNDCRAFT. SI IMPACT는 보급형 디지털믹서 중에서 상당히 매력적인 사운드를 제공하죠.

고음의 샤프한 느낌도 좋고요, 이펙터나 EQ 등의 조작등도 매우 괜찮은 제품입니다.

물론 단점도 있기는 하지만, 사용상의 편의성이나 COLOR LED BAR가 부착된 FADER 등도 좋습니다.

하지만 모든 제품에는 장단점이 있고, 상황에 적절한 모델이죠.

어떤 경우에는 특별한 기능이나 특색 한가지 때문에 선택해야 하는 경우도 있고요.

그리고, 좋은 믹서는 얼마든지 더 있습니다.

ALLEN&HEATH나 MIDAS, YAMAHA, DIGICO, PRESONUS... ROLAND에서도 디지털믹서가 나오죠.

선택은 교회에서 하시는 부분이고요, 좋은 제품을 선택할 수 있도록 여러가지 자료들을 정리해 주는게

저희같은 시스템 설치업체의 역활이죠.

가장 중요한 것은, 교회에서 직접 사용하실 장비들이기 때문에 교회에서 결정해야 하는 것입니다.

이러한 결정에는 가격이나, 음질, 기능, 내구성, 디자인, 편의성, 그리고 교회의 분위기나 지향점 등이 함께 고려된다면

좋은 제품을 잘 선택하실 수 있으실 것 같습니다^^

DSP는 XILICA. XP-4080이 설치되었고요, 자모실과 같은 공간의 쉬운 사용을 위해

BEHRINGER. MX882가 설치되었습니다.

BEHRINGER가 앞으로 40% 가량 가격을 인하할 거라고 공식적으로 선언을 했네요.

지금도 싼데 더 싸게 만들겠다고 하니... 여러 다양한 변화들이 일어날 것 같군요.

하지만, 제 생각에는 가격의 다운이 아니라, 성능과 음질의 업그레이드가 더 필요하지 않을까 싶습니다.

물론, 상식적으로 생각되는 모든 제품들이 이미 베링거에서 판매하는 경우가 많기 때문에

베인거 제품은 언제나 검색과 감탄의 대상입니다.

XILICA는 상당히 고급진 DSP죠. 물론 XD 씨리즈는 FIR 필터를 제공해 주지만

일반적인 상황에서는 XD도 충분히 좋은 제품입니다^^ 세밀한 튜닝과 만족할만한 결과치를 제공해 주고요,

USB를 통한 네트워크 연결도 별 문제없이 잘 진행이 되고요.

그리고, 성능에 비해 괜찮은 가격도 마음에 쏙~ 듭니다^^

GALILEO나 UX 같은 DSP에 비하면... 정말 저렴하죠.

DSP는 DIGITAL SIGNAL PROCESSOR입니다.

SPEAKER MANAGEMENT죠. 딜레이를 맞춘다던지 크로소바를 건다던지...

그리고, DSP의 출력에 여분이 있으면 HD 영상시스템에 필요한 약간의 LATENCY와 증폭 등을 DSP에서 세팅할 수도 있습니다.

이런 부분은 TV를 통한 중계나 동영상 녹화시에 상당히 중요한 포인트죠.

물론 HD 스위쳐에서 이러한 부분을 해결한 제품들도 있기는 하지만 DSP를 통해서도 충분히 맞출 수 있습니다.

그리고, 자모실이나 로비같은 곳은 볼륨조절이 자주 필요하기 때문에 MX882의 볼륨 노브로 쉽게 조절하실 수 있는데요,

이렇게 설치하는 이유는 디지털믹서의 최종출력에 따라 메인스피커와 연동되는 모든 스피커를 쉽게 운용하기 위함이죠.

물론 요즘 디지털믹서의 출력단에 여유가 있기 때문에, 디지털믹서로 체결하는 것도 가능하지만,

방송실의 운용 편의성을 본다면, DSP와 SPLITTER를 적절히 사용하는 것도 좋은 방법입니다.

참고로, MX882는 SPLITTER로 사용하실 수도 있고, 6CH MIXER로 사용할 수도 있습니다.

유의하시야 하실 부분은, MIXER 버턴을 누르시면 소리가 나가지 않겠죠...

은근히 이 부분 때문에 문의전화가 오는 경우가 있습니다.

이러한 모든 설치에 케이블은 LS 케이블이 사용되었고요,

커넥터는 뉴트릭으로 제작되었습니다.

세계적인 커넥터 제조사인 뉴트릭이 혹시 어느 나라 메이커인지 아시나요?

물론, 지금은 세계 여러 곳에서 제조/판매/지원되는 국제적 기업이지만 뉴트릭의 본거지는 Liechtenstein 입니다.

오스트리아와 스위스 사이에 있는 리히텐슈타인... 발음도 어렵네요.ㅋ

그림과 같은 곳이죠. 저도 한번 가 보고 싶습니다.ㅋ

뉴트릭 핑계로 코그 연수를 한번 다녀오고 싶다는...

현실은 바쁜 일정에 월차 한번 쓰기도 팀원들에게 미안하기는 하지만 모두 손잡고 슈~웅 다녀오고 싶은 곳 중 1곳입니다.

뭐, 요즘은 짝퉁 뉴트릭 커넥터들도 상당히 품질이 좋아지고 있긴 하지만 커넥터의 표준과 같은 이미지가 굳어진지 오래된 메이커입니다.

사실, 케이블과 커넥터들은 가격이 좀 비싸더라도 전체 장치의 구성에 비하여 그리 비용이 큰 편은 아닙니다.

보통 이러한 설비에는 커넥터 비용이 많이 차이나도 100만원 안쪽이기 때문에 가급적 괜찮은 제품을 권해 드립니다.

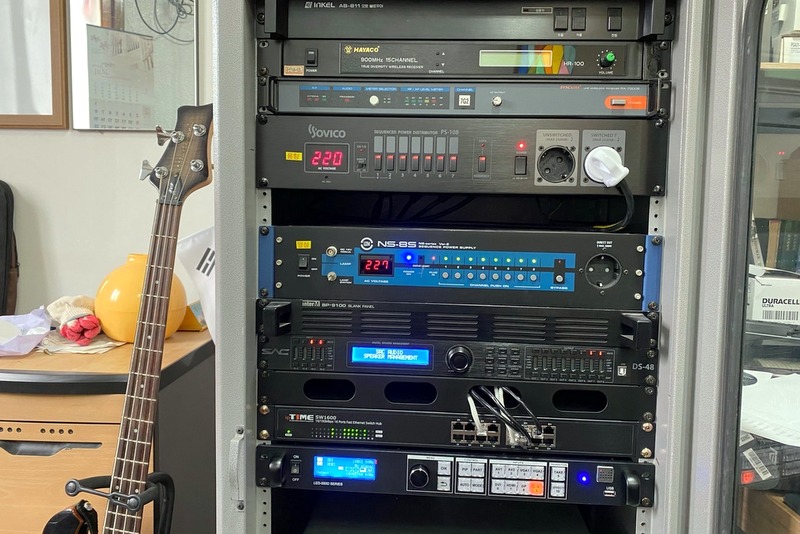

순차전원기는 SOVICO. PS-108을 2대 사용하였습니다.

2대의 순차전원기를 UTP 케이블로 연동해서 사용할 수 있고요, 각 채널당 로드되는 INTERVAL을 최대 7초까지 늘릴 수 있습니다.

디지털믹서에 연결되는 FURMAN. AC-220E 파워컨디셔너를 순차전원기의 1번으로, 그리고 앰프는 2번째 순차전원기의 끝부분으로 연결하면,

디지털믹서의 부팅 후 발생되는 띡~ 하는 사운드가 앰프에 전달되지 않습니다.

뭐 물론, 이게 매우 큰 문제가 발생되는 부분은 아니지만 디지털믹서의 부팅에 약간의 여유를 더 두는 방법 중 하나죠.

예전에 사용하던 Si Expression 씨리즈는 순차전원기 연결이 안되었기 때문에

믹서 켜고, 기다렸다가 순차전원기 전원을 on 하면 되었는데요, 요즘은 편리하기는 하지만 부팅 시간은 오래 걸립니다.

그리고, 새벽기도회 때 본당에서 전체 전원을 ON/OFF 하시기 원하셔서, 예배실 뒷편에 PUSH LOCK 스위치를 달아 드렸습니다.

이번 프로젝트는 코그사무실에서 매우 가까운 곳에 위치한 현장이었습니다.

그래서 더더욱... 신경을 많이 쓰고 자주 왔다 갔다 한 곳이네요.

뭐 사실... 거의 매일 이 교회를 거쳐가야 하죠. 고속도로 IC를 타기 위해 지나가는 길목에 있어서요.

인테리어가 진행되면서 수시로 체크하고, 작업하고... 또 다른 현장가고...

가까우니까 좋은 점이 많네요.

오랫동안 교회에 시스템을 어떻게 설치할까 고민했었고요,

교회에서도 많이 배려해 주셔서 더 깔끔한 마무리가 된 것 같습니다.

이제... 교회에서 이 시스템을 더 잘 사용하시는 것만 남았네요.

특히 시스템의 모든 운용은 방송실을 섬기시는 여러 집사님들과 청년들로 이루어지죠.

대부분 봉사로 시작을 하셔서 기능들을 익히고 배워서 예배의 스탭으로 세워져 가는데요,

이러한 부분은 시간과 노력이 아주 많이 걸리는 부분들입니다.

물론, 코그에서는 이러한 교육에 가장 많은 신경을 쓰고 있고요, 잘 쓰실 수 있도록 지원을 아끼지 않고 있습니다^^

코그는 누구보다 이러한 부분들을 잘 알기에... 그래서 늘 응원합니다.

뒷자리에 묵묵히 앉아 계시는 것만으로도... 우리의 예배는 흘러가니까요.

'늘 고맙습니다. 그리고 늘 감사합니다.' 한마디의 격려와 위로가 우리의 예배를 더욱 따뜻하게 만들어간다는 사실...

코그는 늘... 예배의 스탭들, 예배자들을 응원합니다^^

이제 다행히 무더운 여름은 지나 가는 것 같네요^^

그래도 아직 낮에는 뜨거운 햇살이 남아 있습니다. 환절기에 티친 여러분들 모두 건강하시길 바랍니다.

작년 여름에는 경산에서 땀을 엄청 흘렸던 것 같네요.

올해는 부산입니다. 정말 무지 더웠던 7월을 부산에서 지냈네요.

물론 대구보다는 부산이 조금 더 시원하지만, 리모델링 공사 때문에 에어컨없이 선풍기로 작업한다는 것이 정말 쉬운 일은 아니네요.

그래도 무사히 잘 마치고, 정리가 다 되었습니다. 감사한 일이죠.

땀을 엄청 흘려도 일을 할 수 있다는 게 은혜고, 감사한 일입니다.

부산 동래구에 있는 교회 리모델링 작업입니다.

본당 및 교회 건물 전반적인 리모델링 공사에 맞추어, 음향, 영상시스템 설치가 함께 진행이 되었습니다.

사실, 리모델링이나 신축의 경우 일하는 분량 보다는 작업을 하는 일수가 많아서 좀 지치긴 하지만,

끝까지 최선을 다해 마무리 지었습니다.

오늘은 일단 음향 이야기를 좀 하려고 합니다.

보통 리모델링이 진행된다는 이야기는, 그 동안 많은 스토리들이 교회에 녹아 있다는 거죠.

특히 방송실 사역도 많은 이야기들이 있습니다. 또한 장비들도 그렇죠.

처음, 교회에 미팅을 갔을 때 교회 곳곳에 숨어 있는 장비들을 체크했습니다.

방송실은 기본이고, 리모델링 공사에 따라 여기 저기 흩어져 있는 장비들을 추스려야죠.

다행히, 상태가 괜찮은 스피커와 앰프들이 엄청 나오네요.

메인스피커를 비롯해, 성가대석 모니터, 찬양팀 모니터 스피커 등 쓸모 있는 녀석들이 많이 나왔습니다.

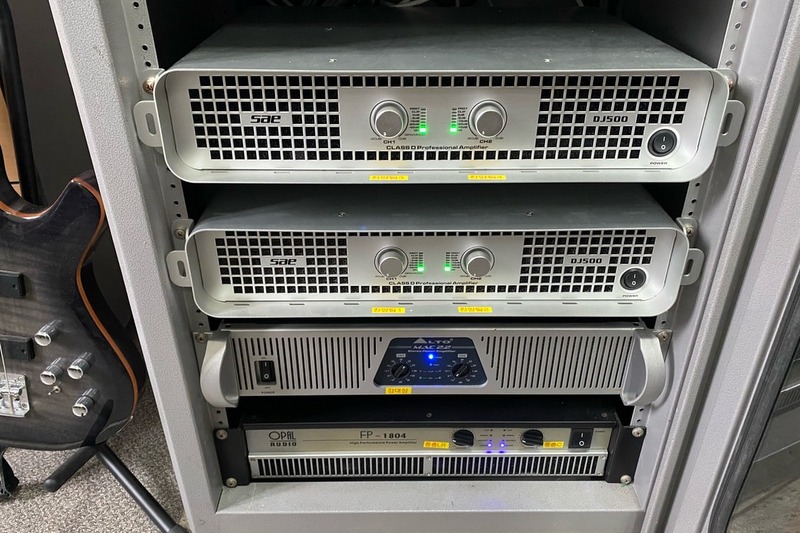

그리고, 충분히 사용할 수 있는 앰프들도 많이 있었죠.

이러한 기존의 장비들의 자료들을 모아, 세부적인 설계를 진행했습니다.

메인스피커 2통, 성가대석 스피커 1통, 딜레이 스피커 2통, 찬양팀 모니터 스피커 4통, 악기팀 인이어 3세트,

자모실 스피커 1통, 로비 스피커 2통, 방송실 스피커 1통... 가볍게 요 정도 본당에 설치가 됩니다.

이중, 딜레이스피커와 자모실, 방송실 스피커는 새 장비가 들어갔고요,

추가적으로 성가대 연습실 스피커 1통, 1층 수유실 및 친교실, 지하 식당 등에 스피커가 설치되었습니다.

물론, 1층 소예배실과 3층, 4층 예배실에 중계를 위한 시그널 분배까지 이루어 졌죠.

정말 많은 케이블들을 매설하고, 방송실 케이블 정리를 하니, 80mm 덕트 2개에 가득차네요.

사실, 케이블 배선이 정말 힘든 일들 중에 하나고요, 또한 케이블이 많아지면 당기고, 정리하는데 엄청난 어깨 힘이 들어가죠.

그래도 사다리 위에서 묵묵히 땀 흘려 준 팀원들이 함께 하기에, 더딘 일들을 꼼꼼히 진행합니다.

이렇게 많은 스피커들은 SOUNDCRAFT SI IMPACT의 컨트롤을 받으며,

SAC DS-48과 BEHRINGER MX-882를 통해 분산 조절이 됩니다.

DS-48은 DSP이고요, MX-882는 스플리터죠.

DSP와 스플리터는 비숫한 기능을 제공하지만, 세부적인 내용은 차이가 있는 장치들입니다.

디지털믹서의 메인출력을 제공받는 DSP는 메인스피커 뿐만 아니라, 성가대석 스피커와 딜레이스피커, 로비 스피커 등을 제어합니다.

이때, 가장 중요한 것은 각각의 스피커의 위치에 따른 딜레이 세팅과 적절한 볼륨값 조절이 매우 중요하죠.

왜냐하면, 믹서의 메인출력값에 따라 DSP에 붙은 모든 스피커들이 연동되어 일을 해야 하니까요.

특히 DSP를 통한 DELAY 세팅은 매우 중요합니다.

이번 프로젝터가 진행되면서, 1층 소예배실도 약간의 리뉴얼이 진행되었는데요,

DSP를 설치해서 DELAY 세팅을 마치고 나니, 이전과는 확연히 다른 소리가 들린다고 하시네요.

특히, 이전에는 앞의 스피커와 뒤의 스피커가 따로 놀았었는데, 이제는 한 통에서 나오는 소리같이

자연스러워 졌다고 합니다.

사실, 스피커를 설계할 때 중요한 내용 중의 하나일 수 있는데요,

딜레이를 맞추는 것도 중요하지만, 딜레이 스피커의 선택도 중요합니다.

또한, 모니터스피커의 선택도 중요하죠.

왜냐하면, 이러한 스피커의 연관은 지향성과 관계가 있습니다.

모든 스피커는 유닛과 네트웍, 엔클루저로 구성이 되죠.

특히 엔클루저는 스피커 제조사의 설계 능력이 극명히 드러나는 장치죠.

스피커의 통이 다 비슷하게 생긴 것 같지만, 유닛과 네트웍의 결과물이 엔클루저를 통해 드러나기 때문입니다.

특히 각 스피커들의 지향성이 중요합니다.

우리가 사용하는 일반적인 스피커들은 보통 2WAY, 혹은 3WAY의 형태로 구성이 되죠.

고음과 저음, 혹은 고음과 중음과 저음. 때로는 서브우퍼로 구성이 되기도 하는데요,

제가 오늘 말씀드리고 싶은 내용은 저음에 관한 내용들입니다.

고음은 지향각이 있습니다. 스피커 제조사마다 표기하는 기준은 차이가 있을 수 있지만,

보통 특별한 주파수가 확산되는 각도를 표기합니다.

이러한 확산되는 각도는 고음일수록 좁고, 저음일수록 넓어집니다.

특히 200Hz 이하의 저음들은 대부분 무지향이 되죠. 360도의 지향각을 갖는다는 겁니다.

이것은, 우퍼의 위치가 그닥 중요하지 않을 수 있다는 것을 의미하는거죠.

물론, 제가 중요하지 않다고 말씀드리는 것은 고음에 비해서 중요하지 않다는 겁니다.

뭐, 라인어레이의 음원의 위치를 맞추기 위해 우퍼를 풀레인저 위에 단다던지,

혹은 딜레이를 사용해서 풀레인저 뒤쪽에 단다는 것은 어떤 면에서는 유의미합니다.

또한, 요즘은 지향성을 갖는 우퍼를 만들기 위해 여러 통의 우퍼를 세팅하는 경우도 있지만,

대부분의 교회의 환경에서 구현하기가 어렵기 때문에 이러한 기술적인 부분들은 생략합니다.

다시, 저음의 지향성 이야기로 돌아가서...

그렇다면 고음은 지향성이 분명합니다. 그래서 일반적으로 HOUSE를 향하는 메인스피커와

STAGE를 향하는 모니터스피커의 방향이 서로 다르죠.

이 곳은 성가대석이 강대상 오른편에 있습니다. 그래서 성가대석 스피커 방향도 다르죠.

[이번에 설치된 메인스피커와 성가대석 스피커입니다. 모델은 다르지만 수입사는 같습니다ㅜㅜ]

이 방향과 각도는 고음일수록 중요합니다. 이게 정말 중요한 포인트죠.

성도님들이 직접음을 들으실 수 있는 방법이 스피커의 고음과 아이컨택이 되는 위치 아니겠어요?

이러한 고음의 충분한 위치와 각도가 고려되지 않을 때...

보통 이렇게 표현하시더라고요.

'소리가 멤도는데 잘 들리지 않네요.'

'소리가 날이 서지 않아요.'

'소리가 허공에 있는 것 같네요.'

'소리가 잘 안들려요.'

이런 표현들을 하신다면  고음이 눈에 보이지 않는다던지, 혹은 앰프와의 매칭이나 게인 스트럭쳐가 틀어졌다던지,

혹은 고음 유닛이 요단강을 건넜던지 할겁니다.

다시, 돌아와서... 좋습니다. 고음은 위치와 각도로 해결이 되죠.

하지만, 저음은요... 저음은 어떻게 해결하죠?

사실, 이게 해결할려고 한다고 해결이 되는 녀석이 아닙니다.

그렇다고 저음을 없앨 수도 없고. 하여튼 여간 성가신 녀석이 아니죠.

이제 전체적인 구성을 입체적으로 상상해 봅시다.

메인스피커가 좋은 위치에 있습니다. 목사님을 등지고 있죠. 성도님들이 날썬 소리를 듣습니다.

목사님은요? 무딘 소리를 들으시겠죠. 그래서 모니터 스피커가 필요한 겁니다.

이왕, 글이 길어진 것., 삼천포로 한번 더 빠져 봅시다.

분명히 목사님 모니터가 없어도 불편하지 않고, 소리가 잘 들린다고 하시는 분들이 간혹 계십니다.

정말 간혹이긴 하지만, 어떤 분은 성령 충만하면 잘 들린다고 하시더군요. 음... 뭐 어쨋던...

잘 들린다면 둘 중에 하나의 문제겠죠.

무엇이 잘 들리는 소리인지 인지를 못할 수도 있고요,

또는 스피커 엔클루저 상태가 좋지 않아서 소리가 여기저기 세는 수도 있습니다.

좋은 스피커일수록 설계된데로 소리가 뻗어 나가는 거니까요.

물론, 흡음이 잘 안된 공간이라면 이러한 일들이 일어날 확률이 조금 더 높습니다.

다시, 저음 이야기를 해 보죠.

메인스피커 말고, 이번에는 뒷쪽에 설치되는 딜레이 스피커입니다.

딜레이 스피커도 고음과 저음이 재생이 됩니다.

고음은 설치된 방향대로 일을 하지만, 저음은... 사방팔방 어디던 가려고 하죠.

만약 내가 딜레이스피커 밑에 앉아 있다면 어떨까요?

메인스피커의 저음과... 특히 저음은 에너지가 있어서 잘 안 죽습니다. 멀리 뻗어가죠.

딜레이스피커의 저음도 함께 듣게 되죠. 이때 메인스피커의 고음은 상당히 힘을 잃은 상태일겁니다.

힘을 잃는 위치이기 때문에 딜레이스피커를 달았으니까요.

[사진상 위쪽에 있는 녀석이 SP26 딜레이스피커, 밑에 있는 녀석이 CX12 메인스피커입니다.

메인은 저음이 12인치, 딜레이는 6인치입니다. 1층 소예배실의 모습입니다.]

결국, 이 곳의 소리 에너지는 고음에 비해 저음이 상당히 많이 차지하게 되죠.

그래서, 보통 딜레이스피커는 저음 유닛이 작은 녀석들로 설치를 합니다.

예를 들어, 메인스피커를 12인치를 설치했다면, 딜레이스피커는 6인치나 5인치로도 충분히 가능하죠.

부족한 고음을 해결하기 위한 것이니까요.

사실, 이게 제가 하고 싶었던 이야기입니다^^

요즘은 중고음만 잘 나오는 좋은 유닛을 탑재한 좋은 소형 스피커들이 많기 때문에

이러한 스피커들도 좋은 서브 스피커들이 될 수 있습니다.

이번에, 코그에서는 LEEM에서 나오는 SP26 스피커로 본당과 소에배실의 딜레이 스피커로 세팅을 했고요,

SAC DS 씨리즈의 DSP로 컨트롤 하였습니다.

특히 SP26은 6인치 DUAL이라서, 외관상 보기에 안정적인 모습을 보여 주죠.

물론, 전용 브라켓으로 눕혀서 설치했기 때문에 스피커 그릴망을 탈거해서 고음 유닛을 회전시켜 설치 해 드렸습니다.

간혹, 이런 로테이트 같은 얘기를 드리면, 처음 듣는 얘기라고 하시는 분들이 많으신데요,

메뉴얼에도 다 나오는 기본적인 내용들입니다. 메뉴얼을 잘 살펴 보아야 하는데요,

간혹 경험을 중요시 하시는 분들이 계셔서... 저희는 일단 메뉴얼이 1번입니다.

모든 스피커는 패시브인지, 액티브인지, 그리고 액티브라면 앰프와의 매칭과 적절한 케이블의 굵기 등을 고려해서

설치가 되었습니다. 앰프와 스피커 매칭은 스피커 RMS의 2배가 되는 MAX 매칭으로 해야 합니다.

왜 그렇게 해야 하냐고 물으시는 경우들이 있으신데요,

직접 해 보세요. 달라지는 소리의 음질을 만나실 수 있으시고요,

충분한 헤드룸도 덤으로 받으실 수 있습니다.

물론, RMS의 3배 혹은 PEAK가 되는 4배로 물리면 더 좋지만, 혹시나 오퍼레이팅을 하실 때 오버클리핑이 되어라도 버틸 여유분은 필요하죠.

특히 요즘 나오는 디지털믹서들은 대부분... 물론 안 그런 녀석들도 간혹 있긴 하지만... MIDA.....s..

dBfs로 출력이 표기가 됩니다. 앰프의 감도에 따라, 그리고 믹서 제조사에 따라 사용하실 수 있는 허용치는 차이가 있습니다.

일반적으로 앰프의 감도가 0.775V일때 -22dBfs에서 -18dBfs의 허용치를 갖는 믹서가 많습니다.

1.445V의 감도를 갖는 앰프들은 더 높이 사용해야죠.

좋은 앰프들은 더 높은 감도를 지원 혹은 단독 사용되기 때문에

충분한 메뉴얼의 체크가 필요합니다. 이러한 부분이 중요하지 않다고 여기신다면...

더 이상 할 말은 없습니다마는... 어느 순간... 이러한 부분의 중요성을 깨닫는 날이 도적같이 임하시길 간곡히 부탁드려요.

자모실과 성가대 연습실, 1층 수유실과 지하 식당의 스피커는 자체적으로 볼륨을 조절해야 하는 상황이 있습니다.

방송실에서 다 컨트롤 하기가 힘들죠.

그래서... 이번에 특별히 설치 해 드렸습니다.

밸런스드 시그널을 입출력하는 볼륨장치입니다.

MACKIE BIG-KNOB입니다. 이름대로 노브가 크죠.

이 노브를 통해 소리를 완전히 죽일수도, 키울 수도 있습니다.

특히 이 장비는 스튜디오에서의 모니터 스피커 볼륨을 조절하는 것으로 설계가 되었기 때문에

노브의 감도가 정말 무지무지 좋습니다^^ 또한 크기도 크잖아요.

마치, 집에 있는 HI-FI 오디오의 볼륨을 조절하는 것 같습니다.

이 장치에 PHONIC SEP-207 액티브 스피커를 연결해서 설치해 드렸고요,

자모실 패시브 스피커의 경우는 별도의 케이블을 2가닥 배선해서, 방송실 앰프 입력전에 컨트롤되도록 설치해 드렸습니다.

아이들이 만질까 싶어, TV 밑에 살짝 숨겨 놓았습니다. 뭐 눈치 빠른 친구들은 다 알겠지만...

일단, 저는 그렇게 의도했습니다.ㅋㅎㅎ

그동안 몇몇 장비들을 사용해 보았지만 BIG-KNOB 만큰 만족감이 큰 녀석도 없네요.

완전 소확행입니다.

하지만, 이 녀석도 단점이 있죠. 입력과 출력이 2개라서 선택할 수 있는데요,

버튼 잘못 누르면... 출력이 안되와요~~ㅜㅜ

그리고, 더듬이 같은 TRS 커넥터도 좀... 맘에 안 들긴하네요.

조만간 더 좋은 녀석을 데리고 오겠습니다. 흠흠......

우리가 흔히 55라고 말하는 TS, TRS 커넥터가 있죠.

사실, 55라는 용어는 없는 용어라고 하네요. 저도 이 부분에 대해서는 아직 확답을 못찾았는데요.

보통 TS는 언밸런스드, TRS는 밸런스드로 제작이 가능합니다.

그래서 XLR-TRS 조합이 가능하죠. 눈에 보이는 게 다가 아닙니다. 쿨럭....

TS는 다이렉트박스를 쓰야겠죠....

목사님과 찬양팀 모니터는 기존의 EV SX-200 스피커를 사용했습니다.

오래된 녀석이다 보니, 이 녀석... TS 커넥터를 품고 있네요.

스피콘으로 업그레이드 해 드렸습니다. 우왕... 샤방샤방~~

예전에는 TS도 스피커 커넥터로 사용했었는데요,

TS보다 스피콘이 더 안정적이며, 더 굵은 스피커 케이블을 체결할 수 있습니다.

그래서 요즘은 대부분 스피콘으로 제작이 되죠.

찬양팀의 악기팀에는 3세트의 인이어를 설치해 드렸습니다.

믹서의 AUX 출력(밸런스드)을 소형믹서의 1번 채널로, 자신이 연주하는 악기의 출력 중, 다이렉트 박스의 THRU OUT(언밸런스드)을 2번 채널로

입력해서 PAN을 나누면, AUX 출려과 악기 출력을 연주자가 직접 원하시는 만큼 조절할 수 있습니다.

소형믹서는 MACKIE 402VLZ4 제품이고요, 헤드폰은 소니 MDR7506 제품입니다. 둘 다 무난한 제품이죠.

다이렉트박스는 국민박스가 되고싶은 PROEL DIRECT100P입니다.

커넥터 패널은 강대상에 매입한 플로어박스 1개와 강대상 계단에 부착한 패널 3개,

그리고, 악기팀에 설치된 커넥터박스 1개로 나누어 져 설치되었습니다.

특히 교회에서 사용하시기에 적절하도록 상의하여 안배하였고요,

파워콘을 통해 음향팀 장비들을 모두 방송실에서 제어할 수 있도록 조치 해 드렸습니다.

사실, 설치는 코그가 하지만 사용은 교회에서 하시기 때문에 이러한 부분들에 대해 교회와의 긴밀한 논의가 필요하죠.

믹서는 늘 그렇듯이... SOUNDCRAFT SI IMPACT로 설치가 되었습니다.

권과장님의 튜닝과 교육은... 발로도 할... 아니... 발이 아니고 손과 귀로 했고요,

입으로 교육 했습니다.

너무 완전 쉬운 일 중의 하나죠. 교육 말이에요^^

공간에 대한 아쉬움이 조금 있긴 하지만, 그래도 나름 기존의 장비들을 많이 활용하면서

편중되지 않은 설치가 마무리 된 것 같습니다.

물론, 더 좋은 방법과 장비들이 많이 있겠지만, 이전보다 더 편안하고, 사용하기 쉬운 환경.

그리고 여러 다양한 예배의 형태에 맞추어 운용하실 수 있도록 운용적 헤드룸을 남겼다는 점에서

그동안 수고한 땀방울들이 값진 여름날의 흔적이 되었네요.

얼굴에 떨어지는 땀방울을 수건으로 연씬 딱다보니... 어느새 얼굴이 따끔하기도 하지만

이번 일을 통해... 지난번에 코그 수건을 제작한 게 얼마나 도움이 되는지 또 다시 새삼 느낍니다.

별거 아닌 코그 수건이 이렇게 쓰임을 받네요^^

필요하신 분 계시면 비밀댓글 남겨주시면 보내드릴께요^^

선선한 가을, 지난 여름보다 더 바빠야곘죠. 일하기 더 좋으니까요.

코그는 예배시스템에 대한 모든 솔루션을 최선을 다해 제공해 드리려고 노력하고 있습니다.

그냥 교회전문 업체는 아니겠죠.ㅋ

불편하신 거, 궁금하신 거 있으시면 언제던 코그에 문의주세요.

늦은 밤에는 메일 주셔도 됩니다.

caugkr@naver.com

밤이 늦었기에.... 전 20,000.  내일은 더 행복한 하루 되세요^^ 좋은 꿈 꾸시고요^^

안녕하세요, 코그입니다^^

무더운 날씨가 연일 계속 되고 있네요. 그래도 활기찬 하루 되세요^^ 화요일이니까요..

다행히 완전 폭음이 시작되기 전, 구미에 있는 교회의 음향, 영상시스템 설비작업을 진행하였습니다.

그래도, 기존 교회의 리뉴얼 작업은 에어컨과 함께 할 수 있기에 더욱 감사한 일들이죠.

영상은 HD 영상시스템으로 전체 교체가 되었고요, 음향시스템은 디지털믹서와 앰프가 교체되었습니다.

디지털믹서는 높은 음질의 퀄리티를 제공하는 SOUNDCRAFT SI IMPACT를 설치했습니다.

어떤 분이 코그는 왜 맨날 SOUNDCRAFT만 설치하냐고 하시는데요...

다른 제품도 견적을 드리긴 하는데, 가성비로 결정을 많이 하시네요.

요즘 핫한 ALLEN&HEATH SQ 씨리즈도 곧... 포스팅을 드릴 수. 있기를....

권과장님이 미리 준비해 간 USB로 펌웨어 작업을 진행하고 있네요.

이 USB에 메뉴얼과 펌웨어 화일, 그리고 세팅 CUE 값이 저장되어 있고요,

교회에 잘 보관하시도록 말씀을 드렸습니다.

사진은 못찍었는데요, 책상 밑에 전원안정기인 FURMAN AC-210E 제품이 설치되어 있습니다.

이 제품은 과전압이나 전기노이즈를 줄여주는 제품이죠. 디지털믹서에는 꼬~옥 필요한 제품입니다.

뭐, 다른 제품들도 있긴 하지만 AC-210E가 크기가 작아서, 믹서 데스크 밑에 설치하기가 용이합니다.

그리고, 더욱 많은 채널 사용을 요청하셔서 MINI STAGEBOX를 설치 해 드렸는데요,

이 교회는 3년 전 쯤에 코그에서 까나레 멀티케이블을 충분히 매설 해 드렸기 때문에

스테이지박스를 방송실에 설치하였습니다.

거리가 짧아서 일반 UTP로 작업을 해 드렸고요, 사진에는 이더콘이 안 씌어 져 있네요.

조치를 해 드렸습니다.

믹서 하단에 설치했는데요, 사실 모든 앰프나 장비들이 책상 옆에 있는 랙케이스로 옮겨가다 보니

책상이 앞으로 기우는 문제가 발생이 되네요.

그래서 남는 앰프 장비들을 책상 하단에 얹어 놓았습니다.

기존의 아날로그 믹서가 SI IMPACT 보다 더 커서, 책상은 MDF에 시트지 마감으로

리폼 작업을 진행했고요, 음향과 영상의 책상을 서로 바꾸어 사이즈를 조절했습니다.

다만, 방송실 올라가는 계단이 너무 가팔라서 MDF와 장비들을 올리는 데 좀 애를 먹었네요.

그래도 안전하고, 깔끔하게 작업을 진행했습니다.

앰프는 POWERSOFT M50Q를 설치 해 드렸는데요,

메인스피커 1조와 딜레이스피커 2조를 이 녀석 하나로 해결을 했습니다.

특히 DSP가 내장된 제품이기 때문에 전용 프로그램으로 딜레이 세팅과 튜닝을 함께 진행했습니다.

물론, 딜레이스피커는 MONO로 세팅을 했지만, 전에 보다 휠씬 부드러워 지고,

풍성해 진 사운드는 '역시 앰프는 POWERSOFT!'라는 말을 다시 실감하게 되네요.

특히 트랜스앰프가 잘 맞는 EV 스피커에도 POWERSOFT 앰프가 넉넉한 댐핑과 출력을 제공합니다.

메인스피커는 EV FRI 씨리즈입니다.

그리고, 기존에 메인앰프와 딜레이스피커에 걸어 사용하던 앰프들은

상태가 좋은 제품으로 모니터 스피커로 패치해 드렸고요,

앰프 1대 설치로, 모든 스피커의 앰프가 상향 업그레이드 되었네요.

앰프의 경우, 등급이 너무 낮거나, 너무 노후되지 않으면 적절한 용량 매칭으로

다시 사용하실 수도 있습니다.

특히, 리뉴얼 작업시 전체적인 스피커와 앰프의 매칭과 케이블이 확인되면 더욱 좋죠.

그리고 POWERSOFT의 전용 프로그램 '아르모니아' 역시 매우 흡족할 만한 퀄리티를 제공해 줍니다.

가령, 딜레이의 경우 거리가 제한적이거나, 거리가 멀어 질 때 세밀한 튜닝이 안되는 DSP들도 간혹 있는데요,

POWERSOFT의 내장 DSP는 이러한 염려를 말끔히 해소 해 줍니다.

메인스피커는 그대로인데...

사실, 이 스피커도 처음에 설치되었을 때 스피커 케이블의 허용용량이 앰프에 비해 약해서

코그에서 까나레 케이블로 새로 배선했었고요,

이번에 앰프까지 교체가 되니 더욱 좋은 소리가 제공되네요.

목사님 강대상 모니터 스피커도 QSC 앰프로 바뀌고, 피드백 마진과 약간의 튜닝을 진행하였고요,

목사님께서 매우 만족하시는 사운드가 되었습니다.

사실, 이러한 리뉴얼 작업은 결과치에 대한 차이가 바로 드러나기 때문에 설치나 튜닝의 실력이

쉽게 드러나게 됩니다.

교회측에서 더욱 만족하신다고 하시니 코그도 힘이 나네요^^

무더운 여름, 비록 에어컨 밑이었지만 땀 흘린 보람이 있는 작업이었습니다.

무더운 여름, 시원한 사운드가 필요하시다면 코그에 문의주세요.

최고는 아니지만, 최선을 다해 답변 드릴께요.

그럼 저는 20,000. 쿨럭.

무더운 여름이 시작되기 전... 코그 예배사역자학교가 끝나고 바로 작업이 진행되었던 곳입니다.

구미에 있는 교회이고요, 기존의 스피커가 더 이상 일을 하지 않아서 스피커 및 앰프,

믹서 교체작업을 진행하였습니다.

교회측에서 머지 않아, 교회를 새로 지어야 하기 때문에 중고장비로 문의를 주셨고요,

코그에서 갖고 있던 스피커와, 매칭이 맞는 앰프 등을 구해서 작업을 진행하였습니다.

교회의 공간은 고성능 포인트소스 스피커로 충분히 커버할 수 있는 공간이었지만,

교회 측에서 소형 라인어레이로 결정하셨습니다.

TOA HX-5W 제품이고요, 이름에서 알 수 있듯이, 5인치 MF가 들어간 스피커입니다.

이 스피커는 4통씩 연결이 되어 있기 때문에, 좌우 2개씩, 총 4개의 스피커로 설치가 되었습니다.

그래서 좌우 총 8통의 FULL-RANGE로 구성이 되었죠. 모두 동일합니다.

그리고, 원래 나오던 TOA 12인치 우퍼보다 더 성능이 좋은 EV의 15인치 더블 우퍼가

천정에 플라잉 되어 있어서, 우퍼는 기존의 제품을 그냥 사용했습니다.

물론, 전용 DSP를 통하여 딜레이와 크로소버를 세팅하였습니다. 마치 원래 붙어 있는 것마냥

하나의 소리가 들리죠.

요즘 딜레이 세팅을 자주 하는데요, 몇몇 분들이 하시는 말씀이,

예전에는 따로 따로 구분 된 소리를 들었는데, 튜닝 후에는 전체적인 소리를 들을 수 있어서

고맙다고 하시네요.

음향은 어떻게 설계, 설치를 하느냐, 얼마나 튜닝을 하느냐에 따라 결과물의 편차가

많이 발생하는 것 같습니다.

소리는 눈에 보이지 않는 것이기 때문에 더더욱 어려운 부분이긴 하지만

다양한 설치 환경과 경험의 노하우, 그리고 이론적인 부분과 실제적인 부분을 접목시킬 수

있는 역량이 빛을 발하는 영역이죠.

어렵기 때문에 더더욱 도전되는 분야이기도 하고요.

이 공간에는 흡음적인 요소는 많지 않았지만, 공간의 체적이 음향하기에 나쁘지 않아서

좋은 결과물이 나온 것 같습니다.

특히, 라인어레이의 쏘는 듯하면서도 선명한 사운드는 중층 딜레이 스피커를 무색케 하는

사운드를 제공합니다.

라인어레이 스피커는 포인트소스 스피커와 달리, 어떻게 설치하느냐에 따라

소리의 분포도가 달라지죠.

이 말은 잘 사용하면 득이 되고, 잘 못 사용하면 독이 된다는 이야기입니다.

정말 쉽지 않은 스피커죠.

적절한 위치와 각도를 맞추고, 스피커간의 갭을 어떻게 조절하느냐가 관건입니다.

프로그램으로 시뮬레이션 하면 더욱 좋지만, 저희가 갖고 있는 프로그램에는

TOA 제품의 자료가 없기에... 경험치로 설치를 할 수 밖에 없었네요.

이 스피커는 예전에 다른 교회에서 교체작업 된 스피커인데요,

16통 모두 정상적인 소리를 재생하고 있는 깨끗한 스피커입니다.

흰색이라서 교회와 더더욱 잘 어울리기도 하네요.

방송실 작업은, 공간이 좁은 관계로 전체적인 책상을 새로 꾸리는 형국이 되었습니다.

영상시스템도 케이블을 다 걷어내고 새로 작업이 진행되었고요,

새로 설치할 믹서를 얹을 공간이 부족해서 책상의 방향을 바꾸어서 설치하였습니다.

믹서는 사운드크래프트의 GB 중고 제품으로 설치가 되었는데요,

GB 씨리즈는 원래 사운드와 내구성이 좋은 제품이기에 더욱 적절하게 설치가 되었습니다.

특히 코그에서는 GB 콘솔의 수리 및 점검을 자주 진행했던 익숙한 믹서죠.

다른 일반 믹서와는 설계부터 많이 다른, 좋은 제품입니다.

적절한 EQ와 앰프가 같이 들어갔고요,

TOA 스피커를 돌리기 위한 전용 DSP 까지 모두 설치가 되었습니다.

오전에 들어간 작업이 몇가지 수정작업을 거치면서 밤 11시가 되어 끝이 났네요.

다행히 튜닝은 밤 10시 이전에 끝나서 동네에서 민원이 들어오지는 않았습니다.

음향도, 너무 늦은 밤이 되면 민폐가 되기도 하죠.

목사님 마이크는 젠하이저 MD-441을 사용하시고 계시네요.

다양하게 사용할 수 있는 좋은 마이크입니다.

목사님께서도 소리가 많이 바뀌고 선명해서 매우 만족하셨고요,

멀리 떨어져 있던 모니터 스피커도 강대상 가까이 설치를 하고 더욱 선명한 모니터링 환경을

만들어 드렸습니다.

예배사역자학교를 끝내고 피곤한 몸이었지만, 그래도 한번 작업을 할 때 꼼꼼하게 진행해야

교회에서도 편하게 사용하실 수 있기에 마지막까지 힘을 냈습니다.

그래도 다행인 것은, 폭염이 시작되기 전이어서 더욱 힘을 낼 수 있었던 것 같네요.

올해 폭염이 정말 무시 무시할 정도로 쎈 것 같습니다.

코그도 일하면서 얼마나 많은 땀을 흘리는지...

그래도 불러 주시는 데가 있고, 일 할 수 있어서 감사한 여름입니다.

무더운 여름, 건강 유의하시고요, 아름다운 가을하늘을 기다려 봅니다^^

오랜만에 TK 지역을 벗어나 조금 멀리 달려보았습니다.

충북 서산 바닷가에 있는 예쁜 교회에 음향 리뉴얼 작업을 진행하였습니다.

예전에 서산에 있는 교회에 강대상 구즈넥 마이크를 세팅해 드린 적이 있는데,

그 교회에서 이웃에 있는 교회에 코그를 소개 해 주셨네요.

서산은 황간을 지나... 금강을 지나 세종을 지나 가야죠. 금강휴게소는 언제 가도 늘 푸근합니다^^

특히 비가 약간 오던 날이라, 더욱 좋네요^^

시공하기 2주 전, 처음 현장 방문을 다녀왔습니다.

거리가 조금 멀어도 현장 방문은 가장 중요한 일입니다.

음향은 물리적인 현상의 결과물이기 때문에 공간이 어떤지, 어떤 인테리어로 마감이 되어 있는지,

교회의 특성은 어떤지, 어떤 마이크를 사용하시고 계신지 여러가지 현장 상황들을 체크해야 하죠.

간혹, 코그에서 견적을 받으시고 그 견적서를 토대로 다른 업체에 낮은 금액으로 공사를 하시는 경우가 있으신데요,

음향이라는 것은 눈이 보이지 않는 결과물이기 때문에 전체적인 공간과 사용목적에 따라

설계하는 음향디자이너가 얼마나 그 공간에 대하여 이해를 하는가, 장비에 대해 이해를 하는가가 매우 중요합니다.

또한 설치작업 역시 처음 설계대로 진행된다고 보장할 수도 없죠.

조금 우스운 이야기인데요, 이런 일이 있었습니다.

코그에서 현장 방문후에 설계를 하고 견적을 드렸습니다.

2달 정도 지나고, 전화가 왔는데요, 코그가 설계한 데로 시공을 했는데 소리가 이상하다는 겁니다.

사진으로 현장을 찍어 보내 주셨는데요, 스피커 위치와 각도가 전혀 맞지 않네요.

코그는 싸게 작업을 많이 하는 팀은 아니고요,

제대로 작업을 하려고 애 쓰는 팀입니다. 그리고 유지보수 서비스도 코그의 손으로 제대로 하려고 노력하는 팀이죠.

스피커는 제조사들이 디자인을 할 때, 그 스피커가 갖는 고유한 특성을 갖게 됩니다.

그리고, 설치는 현장의 상황과 스피커의 성향을 맞추어야겠죠.

코그에서 늘 이야기하는 지향각을 맞추어서 설치한다는 것도 사실, 쉬운 일은 아닙니다.

스피커의 지향 포인트를 어디에 둬야 할지에 대한 고민들이 있어야죠.

그래서 코그는 현장 방문을 원칙으로 하고 있고요, 현장의 상황에 따라 스피커를 설치할 위치에 장애물은 없는지,

케이블들은 괜찮은지, 전기의 상태는 어떤지 등을 체크하고 있습니다.

이번에는 야마하 15인치 스피커가 플라잉 설치되어 있네요.

스피커의 위치나 방향은 좋은 것 같습니다. 하지만 각도는 조금 더 숙여야 할 것 같네요.

작년, 교회에서 엘리베이터 공사를 하면서 많은 시멘트가루들이 방송실을 습격한 사건이 있으셨다고 하시는데요,

이번 기회에 위험요소가 있는 장비들을 교체하시면서 스피커도 더 좋은 제품으로 설치를 원하셨습니다.

코그에서는 처음에는 디지털믹서에 대한 여러가지 편의성과 장점에 대해 상담을 진행하였는데요,

교회에서 장비들을 다룰 엔지니어가 없는 상태여서 아날로그 믹서로 요청을 하셨습니다.

SAC에서 나오는 SC16 아날로그 믹서를 설치해 드렸습니다.

요 녀석이 내구성도 괜찮은 편이고요, 무엇보다 시안성이 좋기 때문에 쉽게 운용하실 수 있습니다.

아무래도 아날로그믹서이기 때문에 전기음향적인 튜닝에 제약이 좀 더 있는 편이네요.

그래서 가급적 튜닝을 적게 할 수 있는 스피커를 선택했습니다.

스피커는 좀 고가이긴 하지만 명쾌한 사운드를 안정적으로 제공해 주는 EAW RSX129로 설치를 해 드렸는데요,

최고음압이 무려 136dB나 나오는... 물론 계산상 스펙이지만 무지막지한 녀석을 설치 해 드렸습니다.

DSP를 내장한 파워드스피커이죠. 2WAY 스피커에 바이앰핑으로 연결되어 있습니다.

모자익 프로그램과 DANTE가 지원되는 가장 진보적인 스타일이죠. 그릴커버도 많은 변화가 있는 모델입니다.

지향각은 60*40도와 90*60도로 선택할 수 있는데요, MK 씨리즈의 기술로 설계되었다고 하네요.

예전에 MK에서의 사운드가 잘 드러나는 것 같습니다. 뭐... 한마디로 좋다..라고 하면 될 것 같네요.

이 곳에서는 90*60도 짜리로 설치가 되었습니다. RSX129 모델이죠.

후에라도 DANTE로 연결하실 수 있도록 추가적인 UTP 케이블을 배선해 놓았습니다.

앞으로 음향시장은 더더욱 네트웍 체제로 가겠죠. DANTE나 ULTRANET 등은 이미 UTP 케이블로 만족할 만한 성능을 제공하고 있죠.

성능 뿐 아니라 기능적인 면에서도 획기적인 부분들이 많이 있습니다.

AVIOM으로 시작된 PERSONAL MIXER도 이미 UTP 케이블로 많이 사용하고 있죠.

이 때 중요한 것은... 끊기지 않는 SWITCHING HUB겠죠. 음향도 점점 RJ45 커넥터를 많이 사용하고 있습니다.

메인스피커를 위한 시그널케이블은 LS의 M2 제품을 사용하였습니다.

개인적으로 M2 케이블이 작업이 용이하네요. 속도도 빠른 편이고요. 작업과 성능면에서 좋은 점수를 줄 수 있네요.

1.5SQ VCTF 전기케이블을 배선하였습니다. UTP 케이블까지 메인스피커에 총 3갈래의 케이블이 배선되었습니다.

이제, 문제는 멀티케이블입니다. 교회에서 멀티케이블 교체도 요청을 하셨는데요,

언제나 그렇듯이 멀티케이블은 방송실에서 강대상 무대 바닥까지 가야 합니다.

모든 케이블들이 무선으로 다 해결이 되면 좋겠지만, 아직은 레이턴시나 신호의 안정성 등으로 유선을 사용해야 하죠.

4채널 멀티케이블을 3번 배선하였습니다. 총 12채널을 사용하실 수 있으시죠. 교회에서 요청하신 채널입니다.

문제는, 배선이 결코 만만치 않다는 거죠.

무대에 연결된 모든 통로는 다 열었습니다. 아무리 찾아도 길을 못 찾겠네요.

박대리님이 쉽게 찾을 것 같다고 했는데, 쉬운 길은 모두 막혀 있습니다.

기존 건물에 인테리어를 덧대어 마감을 해 놓으신 상황이고요, 핸드폰 카메라로 한참을 찾으니

옛날에 배선 된 국산 멀티케이블에, 짧은 거리만큼 연장해서 설치가 되어 있었습니다.

더군다나 납땜도 아니고, 케이블을 꼬아서 전기테잎으로 마감을 했네요.

그래서, 교회에서는 잡음이 많이 들어왔고요, 우리는 배선을 하고 있는 거죠.

멀티케이블 뿐만 아니라, 스피커 케이블도 전기테잎으로 연장해 놓았는데요,

벌써 산화가 시작이 되었네요.

케이블은 방송시스템에 가장 기본적이며, 가장 중요한 부분입니다.

사실 제일 좋은 케이블을 사용한다고 해도, 전체적인 시스템의 비용에 비하면 차이도 크지 않죠.

덕분에 CD관 안에 있는 멀티케이블을 아무리 당겨도 전혀 미동이 없었던 거죠.

이유는 찾았는데, 새롭게 배선할 방법이 없습니다. 결국 목사님과 상의 후, 인테리어 마감된 MDF를 일부 커팅했습니다.

교회에서 커트된 부분을 마감하시기로 하시고요, 코그는 계속 배선작업을 마무리 합니다.

다행히, 무대 안에는 기존의 CD관으로 모두 정리가 되었습니다. 물론 같은 작업이 계속 반복이 되었지만,

깔끔하게 마무리할 수 있게 되어서 다행이고, 감사한 일이네요.

얼마전 어느 교회에서 작년에 라인어레이 스피커를 시공하셨다고 하시는데요, 컨설팅 요청이 있어서 방문했습니다.

서울 업체에서 시공을 하셨는데, 케이블은 전혀 손을 대지 않았네요.

심지어 전기케이블도 얇은 케이블에 많은 앰프를 그대로 사용하셨고요.

커넥터도 녹이 슬기 시작한 중국산 커넥터를 그대로 사용하셨는 것 같습니다.

2가지가 불편한 상황이시네요. 잡음이 심하게 들리고, 고음이 잘 들리지 않는다는 것.

뭐, 사실 음향에서 가장 중요한 2가지죠. 잡음을 줄이고, 고음을 살리는 것.

방법은 단순합니다. 케이블 교체와 앰프매칭.

교회의 경우, 음향 리뉴얼 작업이 쉽게 이루어지지는 않습니다.

보통 한번 시공하면 7년 혹은 그 이상을 그대로 사용하시는 편이시죠.

그래서 음향 리뉴얼에는 반드시 케이블에 대한 논의가 있어야 합니다.

어떤 케이블을 배선할건지, 어떤 커넥터를 사용할껀지에 대한 명확한 논의가 있어야죠.

그리고, 스피커가 바뀐다면 앰프도 당연히 논의되어야 합니다.

스피커는 갈수록 용량이 커지고, 출력이 높아지는데 앰프는 그대로라면... 그 전에도 부족했던 앰프를

더욱 부족한 상태로 사용하면 결국 그 소리는 보장할 수 없는 거죠.

많은 비용을 들여 리뉴얼 하는 의미가 없는 거겠죠.

멀티케이블 뿐만 아니라 액티브스피커를 위한 시그널케이블, 패시브스피커를 위한 스피커케이블 등

모든 케이블에 대한 논의가 기본적으로 되어야 합니다.

이제 멀티케이블도 모두 배선이 되고, 실제적인 설치작업이 진행이 됩니다.

기존에 야마하 제품으로 사용하던 메인스피커는 조심히 내려놓습니다. 15인치 제품이기 때문에 무겁도 애법하죠.

문팀장님께서 사다리를 이용해 스피커를 사뿐히 내려놓습니다.

그랜드피아노와 드럼이 작업환경을 방해하지만, 사다리로 안전히 작업을 진행했습니다.

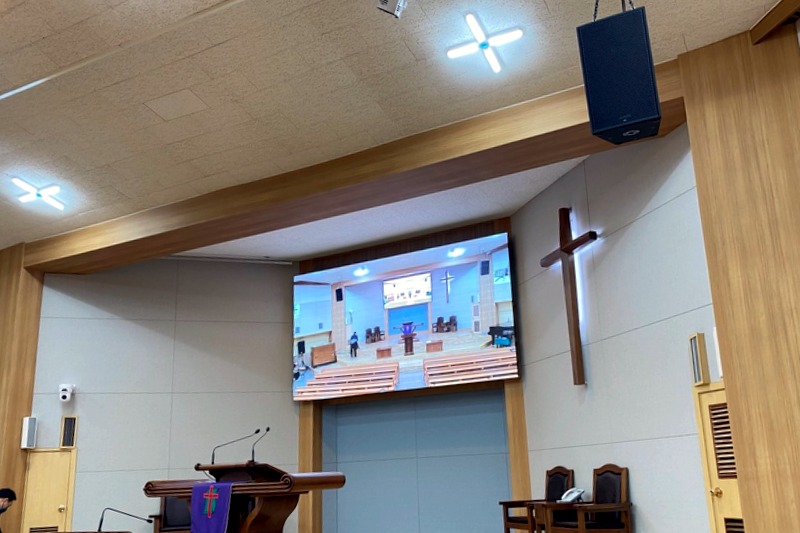

그리고, 이제 RSX129를 설치할 순서죠. 기존의 플라잉 와이어로 설치를 하고요,

앞포인트를 더욱 내리기 위해 굵은 비나를 하나 더 체결합니다. 그리고, 뒷포인트를 맞추고요.

예전보다 더욱 많이 고개를 숙였습니다. 겸소한 스피커가 되었네요.

이제 직접음은 살리고, 반사음은 줄이는 마법과 같은 일들이 일어나게 됩니다.

특히 이 곳은 흡음 장치가 거의 되어 있지 않기 때문에 성도석이 흡음장치가 되도록 각도를 잘 살려야죠.

스피커 바로 밑에서 사진을 찍어서... 눕은 모습은 잘 보이지는 않네요.

예배실 작업이 한창이던 때에, 저는 방송실 정리를 맡습니다.

기존에 있던 모든 음향케이블이 탈거되고, 새 케이블들이 체결됩니다.

기존의 영상케이블과 섞이지 않도록... 다른 경로로 케이블 타이를 이용해 연심히 체결합니다.

랙케이스를 쉽게 옮기고, 컨트롤할 수 있도록 모든 케이블들을 마치 하나의 케이블마냥 만들어야 하는데요,

이때 가장 중요한 자재가 뭘까요?

바로, 다이소에도 판다는 케이블타이죠.

이때 주의할 점이, 케이블타이를 아낌없이 사용해야 한다는 겁니다.

모든 작업이 끝나고 남아 있는 케이블타이는 비록 많지는 않지만 중간 중간 짤려나가는 케이블타이가 만만치 않습니다.

아날로그 믹서와 DSP, EQ와 앰프를 차례로 랙에 고정하고, 케이블을 정리하면 모든 작업이 마무리되죠.

예배실의 스피커 설치와 케이블 배선, 무대 바닥의 매립박스에 커넥터 체결 등의 작업과

방송실에서의 패치작업이 끝나면 이제 튜닝의 시간이 돌아옵니다.

이번에는 아날로그 믹서이기 때문에 EQ가 필요한데요, 아날로그 EQ 대신 DSP를 설치했습니다.

추후 우퍼스피커를 설치할 수 있도록 SAC DS-26 제품으로 설치가 되었습니다.

물론, 이 녀석은 출력단에 그래픽EQ가 탑재되어 있지는 않지만, 능숙한 권과장님의 튜닝으로 파라매트릭EQ만으로 튜닝을 마무리합니다.

목사님께서도 늦은 밤까지 같이 소리를 맞추시고 테스트를 해 보았는데요,

1박2일 계획의 작업이 늦은 밤, 모두 마무리가 되었습니다.

물론 배선 때문에 시간이 많이 걸렸지만, 플라잉 포인트를 그대로 사용할 수 있어서 시간이 좀 절약이 된 것 같습니다.

그래도 계속 천정에서 수고한 박대리님이 애를 많이 써 주셔서 일찍 잘 마무리 된 것 같네요.

소리는 EAW다운 사운드가 나옵니다. 물론 코그가 좋아하는 SOUNDCRAFT SI IMPACT가 들어갔다면 더욱 원하는 사운드를 뱉을 수 있었겠지만

충분히 좋아진 음향환경에 목사님과 사모님께서도 칭찬해 주시네요.

청소까지 마무리하니까 밤 10시가 좀 넘었습니다.

1박을 계획하고 갔지만 다들 포근한 집이 그리워, 늦은 밤 차를 끌고 대구로 내려왔습니다.

슈퍼야근을 하면 그 다음날은 오전이 OFF죠.ㅎㅎ

서산 앞바다에 사이다를 띄었어야 하는데, 아쉬운 마음과 굶주린 배를 안고 집으로 무사히 내려왔습니다.

사실, 서산이 대구에서 멀긴 하지만 3시간 정도면 갈 수 있죠. 서울도 자주 가는데, 서산이나 서울이나 코그 입장에서는 매한가지입니다.

강릉은 두어번 작업하러 가긴 했는데... 3시간 안에는 절대 안되긴 하네요. 코그는 안전속도를 준수하니까요.ㅎㅎ

제주도 작업 한지도 이제 2년이 다 되어 가네요. 그 다음 작업은 제주도였으면 좋겠습니다.

제주도에... 코그가 필요하신 분,,, 연락주시면 휴가차... 다녀...오겠..넴돠~~^^

날씨가 더웠다가 쌀쌀했다가 그러네요. 일교차가 크고, 바람이 많이 부는데요,

내일부터는 많이 더워진다고 하네요.

모두들 건강 조심하시고요, 6월부터 코그 음향스터디 - 중급편이 시작됩니다.

많이 기대 해 주시고, 위해서 기도도 해 주시고, 교육이 필요하신 분이 계시면... 등록도 많이 해 주세요.

늘 겅간하시고, 기쁨 가득한 날들 되세요^^ 감사합니다.

아래 네이버스토어에서도 확인하시고, 등록하실 수 있습니다.

http://smartstore.naver.com/caugmall/products/2932157784
