오늘은 지난 가을에 진행했었던 천안 프로젝트 이야기를 나눠보려고 합니다.
멀리, 천안에서 진행되었던 LED 전광판스크린과 HD 영상시스템입니다.
HD 영상시스템은 카메라와 스위쳐, 그리고 출력장치들을 제어하는 역활을 하죠.
그 중심에는 언제나 스위쳐가 있고요,
그 앞으로 카메라나 PC와 같은 소스 입력장치들이 있습니다.
천안에서 진행되었던 프로젝트에도 코그에서 늘 설치하는 PUR HD-20 카메라가 설치되었습니다.
흰색에 예쁜 모양도 좋지만, 화질도 좋습니다.
물론, 더 좋은 제품들도 많이 있지만 흔히들 말씀하시는 가성비 좋은 카메라죠.
전용 브라켓도 있어서, 설치가 더욱 깔끔하고 단단하게 고정이 됩니다.
서브카메라는 벽돌 벽체에 전용브라켓으로 설치가 되었고요,
메인카메라는 기존의 카메라 브라켓을 탈거하고, 중층 하단의 단단하게 고정된 MDF 마감에
하단 브라켓으로 단단히 고정하였습니다.
전용브라켓이나 하단브라켓으로 카메라를 아래 방향으로 설치 할 수 있고요,
카메라의 이미지 FLIP 기능으로 화면을 바로 사용하실 수 있습니다.
스위쳐는 국민스위쳐라 불릴만큼 많이 사용되는 LUMANTEK VS4입니다.
가격대가 조금 오르긴 했지만 사용하기 괜찮고, 필요한 기능들이 모두 있는
안정성 높은 제품입니다. 멀티뷰와 송출 사운드 레벨까지 깔끔하게 잘 정리되어 있습니다.
교회에서는 예배의 실시간 상황을 프로세싱하는 상황이기 때문에 발열이 적은 제품과
안정성이 높은 제품이 꼭 필요하죠. 내구성도 중요하고요.
이럴 때 사용해야 하는 제품이 바로 VS4가 아닐까 싶네요.
1번과 2번 입력에는 카메라 소스가, 3번 입력은 강대상에서 사용하실 수 있는 노트북 입력소스,
4번은 방송부스에서 사용하는 PC 소스가 입력되었습니다.
강대상 노트북 입력소스는 강대상 바닥에 HDMI 리피터 제품이 설치가 되었고요,
방송부스에서 사용하는 순차전원기의 전기를 공급받아 설치되었습니다.
무대 바닥의 전기도 순차전원기가 컨트롤 하는 방법이죠.
UTP 케이블을 매설할 때, 전기케이블도 같이 매설하면 어렵지 않은 작업입니다.
하지만, 교회에서 사용하실 때는 이러한 어렵지 않은 작업들이 내구성과 안정성, 편의성을 제공해 줍니다.
코그는 이러한 세밀한 작업들을 항상 염두에 두고 작업을 진행하고 있죠.
방송부스에서 사용하는 컴퓨터는 파워포인트를 통하여 PC 화면을 송출할 수도 있고요,
스위쳐의 크로마키 기능을 통하여 실시간 자막 기능도 같이 사용하실 수 있습니다.
하드웨어 자막기는 아니지만, 누구나 쉽게 자막을 만들고, 송출할 수 있는 쉬운 사용법이 매력적입니다.
물론, 더 적극적인 자막기능이 필요하시다면 하드웨어 자막기를 사용하시는 것을 추천하여 드리고요,
예배를 돕는 깔끔한 자막이 필요하시다면 이러한 크로마키 자막기능도 매우 훌륭합니다.
사실, 이러한 장비의 문제보다는 자막이나 화면구성, 구조 이러한 부분에 다양한 아이디어와 재치를
갖추는 것도 매우 중요한 부분이겠죠.
하드웨어는 비용을 지불함으로 해결하실 수 있고요,
소프트웨어는 끊임없는 고민과 창의적인 아이디어로 더 나은 결과를 얻으실 수 있습니다.
스위쳐를 거쳐, LED 전광판스크린과 TV 중계, 녹화 및 스트리밍 등의 디스플레이가 연결되었습니다.
LED 전광판스크린은 VS4 스위쳐의 HD-SDI 출력으로 스케일러에 연결이 되었고요,
나머지 장치들은 HDMI 분배기를 통하여 설치되었습니다.
특히 TV와 같은 디스플레이들은 UTP 케이블을 이용해서 연결이 되었는데요,
1층 예배실과 지하 예배실 등에도 동일한 방법으로 연결되었습니다.
HDMI 케이블을 UTP 케이블로 전송하는 방법은 스위칭허브를 통하여 쉽게 분배할 수 있다는 장점이 있고요,
케이블의 길이가 길어도 충분히 안정적인 소스를 전송할 수 있습니다.
NEXT 100HDC 장치로 HDMI를 UTP 케이블로 변환하고요, 스위칭허브를 통해 분배가 됩니다.
SW1600 mini 스위칭허브를 사용했기 때문에 최대 15대까지 분배가 이 장치로 해결이 됩니다.
그리고 디스플레이 장치 앞에서 다시 UTP 시그널을 HDMI로 변환해서 TV나 프로젝터에 연결이 됩니다.
HDMI 케이블은 꽂으면 바로 사용하실 수 있다는 장점이 있지만
다른 기기들과의 트러블이 발생할 확률도 있고요,
장거리 케이블의 비용이나 커넥터 파손시 전체 케이블을 교체해야 하는 불편함도 있습니다.
거리가 짧거나 배선이 쉬우면 HDMI로 바로 연결하시는 것이 제일 간편합니다.
여러 현장의 상황에 맞는 방법을 선택하는 것이 중요합니다.
LED 전광판스크린은 P2.5mm 144inch 제품이 설치되었습니다.
스크린의 전체 사이즈는 3,200*1,760mm이고요, 해상도는 1,280*704pixel입니다.
코그에서는 프레임단위(480mm)의 설치 뿐만 아니라, 모듈단위(160mm)의 설치가 가능하기 때문에
교회의 상황에 가장 좋은 사이즈로 설치가 가능합니다.
스케일러는 MAGIMAGE LED-550D 제품이 설치되었고요, MCTRL600 센딩보드가 사용되었습니다.
이곳 현장에서도 교회의 구조에 따라 가장 적절한 사이즈로 설치가 되었습니다.

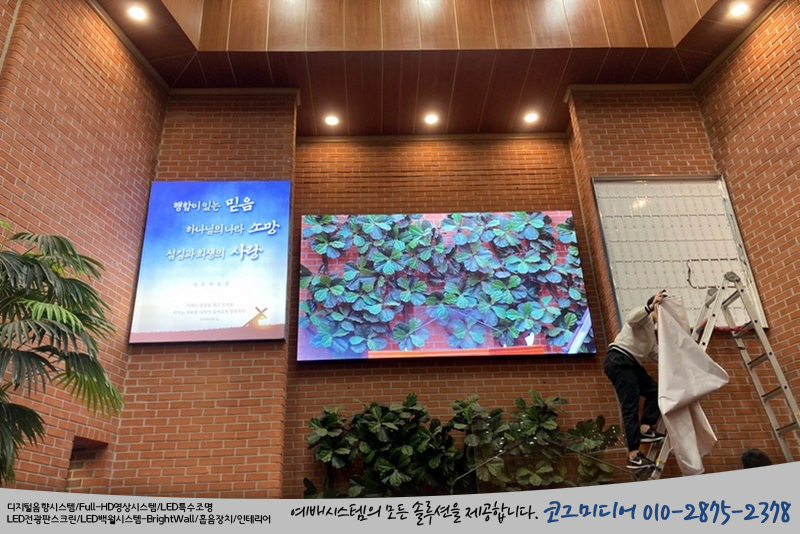

또한, LED 전광판스크린의 좌우측면 벽체에 브라이트월이 같이 설치가 되었습니다.
설치된 위치가 높아 브라이트월 사용이 쉽지 않은 상황이었지만
브라이트월이 갖고 있는 장점들 때문에 LED 전광판스크린과 같이 설치가 되었습니다.
브라이트월은 LED 조명형 현수막이고요, 현수막에 실리콘 스트립 마감처리가 되어 있어서
프레임에 쉽게 부착이 가능합니다. 물론, 원단의 텐션을 이용하여 설치하기 떄문에
주름이 발생하지 않고, LED의 밝기를 방송부스에서 조절할 수 있는 장점이 있죠.
2개의 브라이트월이 설치가 되었고요, 방송부스에서 노브형태로 밝기를 조절하실 수 있습니다.
안정적으로 사용하실 수 있도록 2.5SQ 굵은 전기케이블로 설치해 드렸습니다.
LED 전광판스크린 뿐만 아니라 브라이트월까지 설치하고 나니, 강대상의 이미지가
많이 바뀌었습니다.
더욱 선명하고 밝은 시야성 좋은 LED 전광판 뿐만 아니라 행사나 교회의 표어를 표현할 수 있는
브라이트월이 더욱 집중도를 높일 수 있습니다.
LED 특수조명은 잘 설치가 되어 있네요.
전동바튼도 같이 설치가 되어 있어서, 조명의 각도를 조금 수정했고요
카메라의 색감도 부목사님께서 직접 손을 보셔서 더 좋은 화질과 색감을 찾으셨네요.
강대상이나 배경의 색감도 카메라의 영상에 영향을 미치기 때문에
조명과 같이 고민해야 할 부분이기도 하죠.
모든 작업이 끝나고 대구로 내려왔다가, 2주 후에 다시 올라갔습니다.
조금 미흡했던 부분들, 교회에서 사용하시면서 수정하고 싶으셨던 부분들을 정리해 드렸고요,
저희가 미쳐 마무리하지 못했던 케이블정리를 부목사님께서 깨끗이 해 놓으셨네요.
방송부스가 예배실 앞쪽에 있는데 공간이 좀 협소해서 작업 테이블을 설치해서
음향믹서를 옮겼는데요, 그에 따른 케이블까지 모두 깔끔하게 정리를 해 주셨네요.
저희가 해야 할 일을 직접 해 주셔서 죄송하고, 감사드립니다.
최근 코그는 프로젝트를 진행할 때, 일주일 안에 1차 정리를 해 드리고요,
2주 정도 지나서 다시 방문하는 방식으로 진행하고 있습니다.
1,2주 사용해 보시면 수정보완하실 부분들이 보이기 때문이죠.
코그는 이러한 모든 작업들이 예배에 더욱 도움이 된다면
기꺼이 이 일들을 진행하고 있습니다.
이번주가 고난주간인데요, 우리 예수님께서도 기꺼이 우리를 위해 오셨고
기꺼이 그 십자가의 고난을 감당하셨으니까요.
코그도 부족하지만 우리의 일들을, 우리의 사명들을 잘 지켜가도록 하겠습니다.
예배시스템에 어려움과 불편함이 있으시다면...
코그로 연락주세요.
좋은 결과를 만나실 수 있도록 최선을 다하겠습니다.
먼 길이었지만 정중히 견적을 요청하시고, 조심스레 방문을 요청하시고
많은 질문을 주셨고, 공사작업 중에도 궁금하신 부분들을 요청하셨던 부목사님 덕분에
코그도 좋은 결과물을 안고 나왔습니다.
어떤 분들은 너무 많은 질문을 해서 미안하시다고 하시는데요,
오히려 공사전에 이러한 부분들이 서로 충분히 커뮤니케이션이 될 때
더 좋은 결과물이 나온다는 사실을 누구보다 잘 알기에
많은 질문과 커뮤니케이션... 언제나 환영합니다.
