대구 상동교회 강당 음향시스템 리뉴얼
은퇴한 녀석들. 이외에 수많은 케이블더미와 8통의 스피커도 이제 역사속으로 들어갔습니다.
리뉴얼 작업이지만, 믹서와 EQ, 앰프를 제외한 모든 작업이 진행되었습니다.
케이블과 커넥터, 그리고 스피커의 설치 등이었죠.
LS AM12, AM16 케이블과 NEUTRIK 커넥터 조합으로 제작했습니다. 내구성과 음질은 기본 제공이죠.

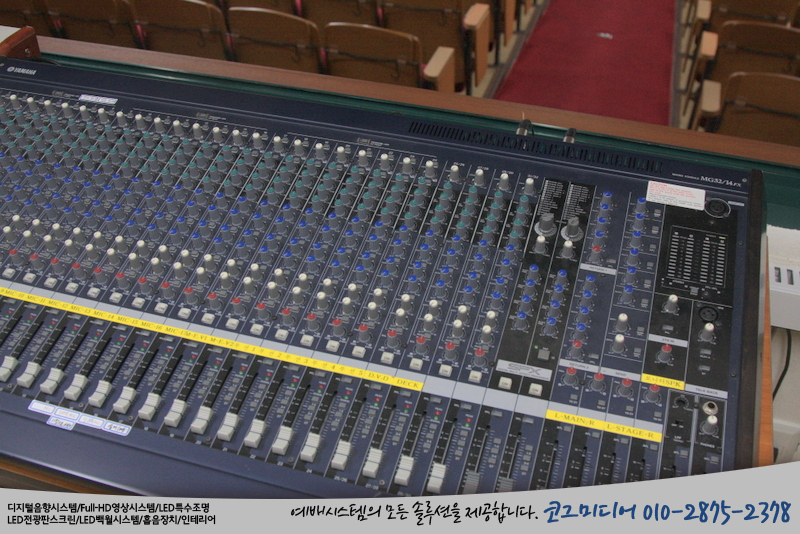

각 채널의 게인을 포함한 대부분의 노브들이 정상치의 일을 하네요. 3개의 페이더 노이즈가 있지만, 예배때 고정적으로 사용하시기에는 충분합니다.
다행히 기존의 믹서의 상태가 나쁘지 않아서 그대로 사용을 할 수 있었고요,
EQ 역시 잘 작동을 하였습니다.
스피커는 메인스피커로 #dbTechnologies #OPERA12 가 2통 설치가 되었고요,
넓은 #커버리지 음향의 사각지대를 줄이기 위하여 같은 회사의 #LVX #P5 2통이 설치가 되었습니다.
LVX P5는 약간의 저음이 필요한 고음 커버리지에 적합합니다. 천정형 혹은 벽체형 스피치 모니터스피커로도 손색이 없습니다.
LVX P5는 프로젝터의 위치 때문에 2통이 설치가 되었는데요,
오히려 더 좋은 결과물이 나왔네요.
다행히 베링거 EQ에 HPF 필터가 있네요. LOW CUT 으로 표기되어 있고요, HIGH CUT도 제공합니다. 놀라운 기능이...

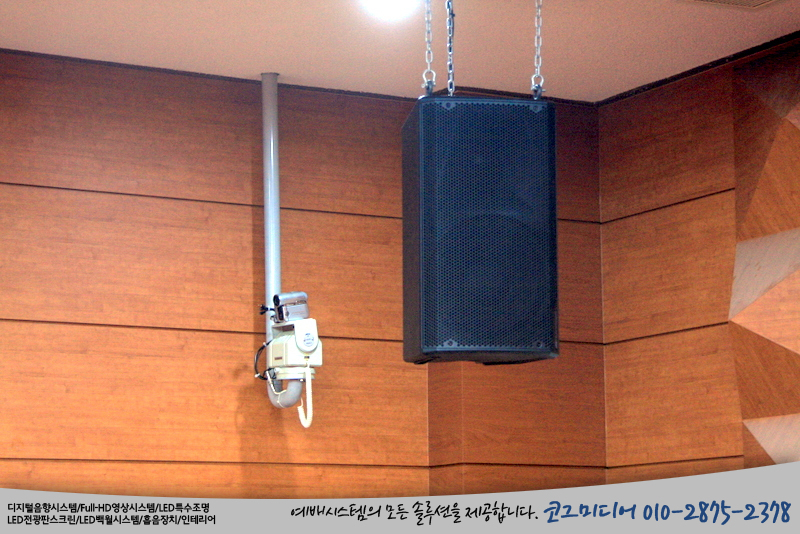

위풍당당한 녀석. 비대칭형 커버리지를 제공하죠.

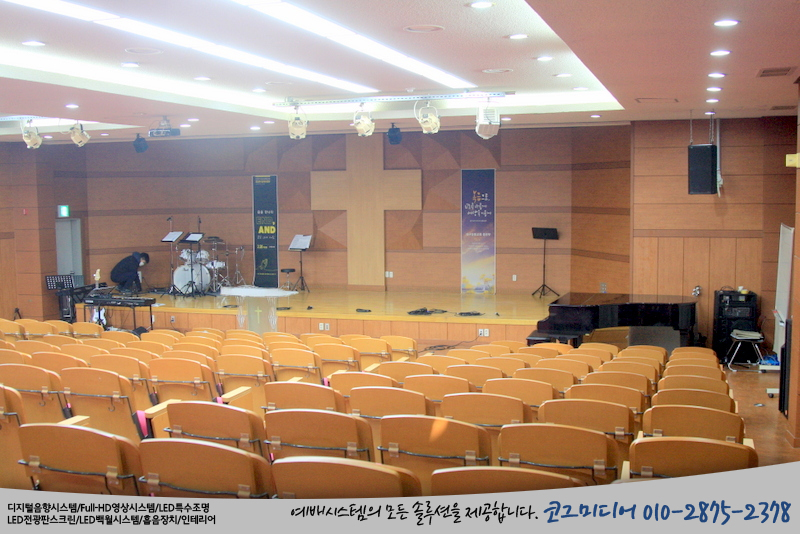

특히 페브릭 시트의 의자가 계단식으로 설치가 되어 있어서, 적절한 높이에 스피커를 설치하였고요,
제일 뒷자리까지 시원하게 소리가 잘 전달되었습니다.

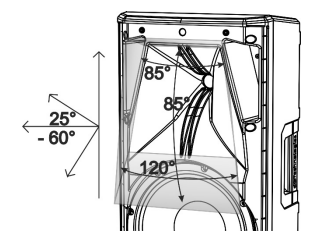

OPERA21의 비대칭형 지향각을 갖습니다. 이에 따른 잇점도 분명히 있죠.
LVX P5는 5인치 소형 스피커이고요, 저음은 없지만 메인스피커 OPERA12의 저음으로 충분히 모든 자리가 커버되네요.
소리의 주파수가 올라갈수록 지향각이 좁아지고요, 소리의 주파수가 낮아질수록, 저음일수록 지향각이 넓어지는 원리입니다.
아주 낮은 대역은 사실, 오히려 무지향성이죠.
이 녀석은 가로 90도, 세로 60도의 지향각을 갖는다고 표기됩니다.

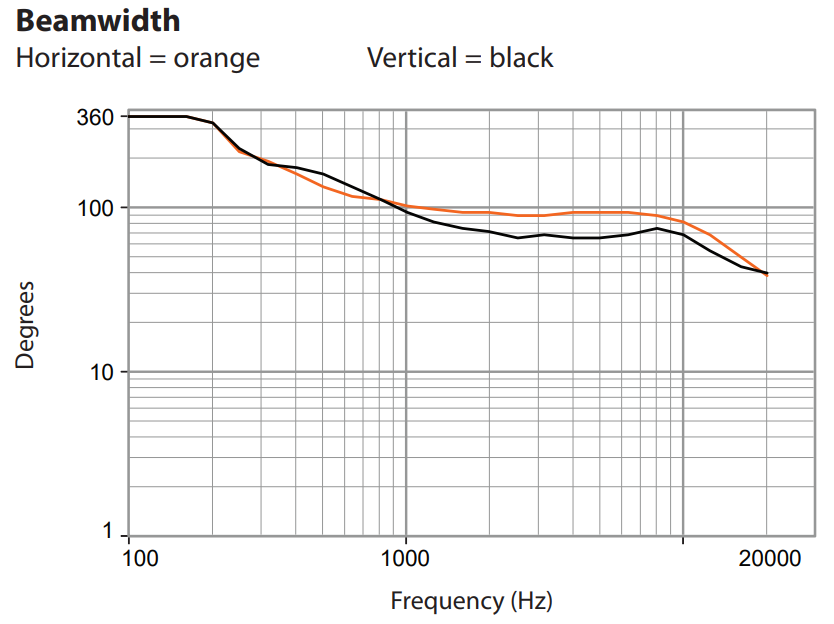

어떤 스피커의 메뉴얼 자료입니다. 저음 - 고음으로의 지향각 차이가 발생이 되죠. 참고 자료로만 보시면 되실 거 같습니다.
메인스피커와 #센터필스피커 를 통하여 좌우로 긴 형태의 예배실 공간의 커버리지를 채워줄 수 있습니다.
더 좋은 스피커와 시스템을 갖추는 것도 중요하지만, 공간과 예산에 적절한 설계를 통하여 더욱 알차게 사용하실 수 있는 거죠.
YAMAHA CBR10은 플라스틱 엔클루저이지만 좋은 모니터각도와 적은 밥을 먹는 것만으로도 충분히 매력적입니다. 가격까지 보신다면 더더욱.
모니터스피커는 #야마하 #CBR10 2통이 설치가 되었습니다.
이 스피커는 강당 밑에 있는 교육부서실에도 설치가 되었는데요, 2곳에서는 메인스피커로,
1곳에서는 사이드필 모니터스피커로 사용되었습니다. 물론 그 공간에는 메인스피커가 #CBR12 제품으로 설치가 되었고요.
강당의 모니터스피커는 기존 앰프를 통하여 연결이 되었고요, 케이블은 #LS #SP2-14A 케이블로 연결이 되었습니다.
14AWG 굵기이기 때문에 모니터스피커에 충분한 전달이 가능합니다.
센터필로 사용된 LVX P5도 SP2-14A 케이블로 설치가 되었고요,
메인스피커인 OPERA12는 전기케이블과 시그널케이블 LS #M2 케이블로 연결되었습니다.
커넥터는 뉴트릭 제품을 사용하였고요,
LS AM12 멀티케이블과 AM16 멀티케이블로 총 28채널이 방송실 믹서에서 무대로 연결이 되었습니다.
물론, 무대에서 음향전기를 사용할 전기케이블도 같이 배선이 되었고요, 좌우 패널에 파워콘으로 2곳 사용하실 수 있도록 하였습니다.

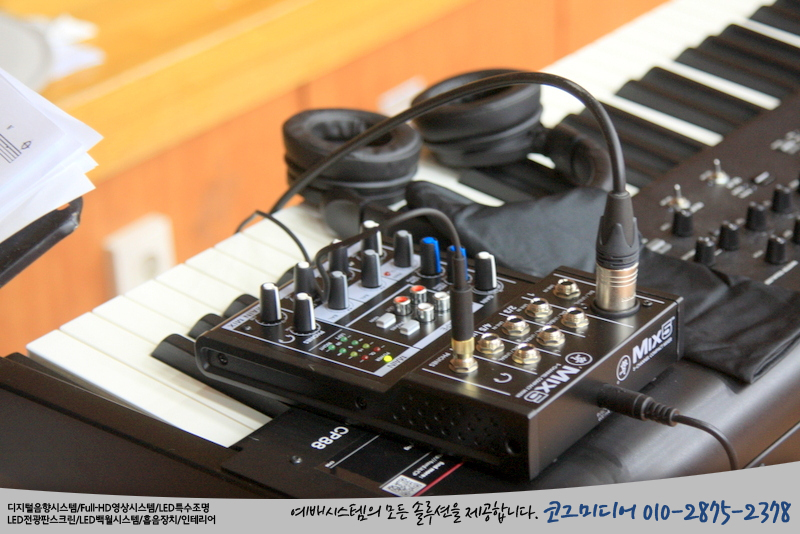

12번 채널은 파워콘입니다. 전용커넥터로 220V 전기를 공급하는데요, 꼭 필요한 음향 전기만 사용하실 수 있습니다. 인이어 소형믹서용입니다.
믹서의 AUX 출력시그널을 소형믹서에 연결하면, 헤드폰출력으로 모니터링을 하실 수 있습니다.
예배실의 음향시스템이 과부하로 인하여 소리가 자꾸 멈추는 현상이 있었는데요,
전기케이블을 포함한 모든 케이블과 스피커 등을 교체하여 모든 문제점을 해결하였습니다.
기존에는 메인스피커로 총 4통의 스피커와 15인치 모니터스피커 2통을 사용하였지만,
12인치 메인스피커 2통과 5인치 센터필 2통, 10인치 모니터스피커 2통으로 더욱 크고 선명한 소리를 만나게 되었네요.
제가 좋아하는 한웅재목사님의 음악과 지나찬양, 그리고 Call me maybe로 사운드를 체크하고 마무리하였습니다.
LVX P5는 독특한 브라켓을 제공합니다. 그래서 고개를 치켜든 모습이 됩니다. 나름... 나쁘지 않네요. U 브라켓이면 더 좋았겠지만.ㅎㅎ
케이블 배선이 천정 안의 보 때문에 많이 힘들긴 했지만, 예상했던 시간 안에 다 잘 마무리가 되었고요,
토요일 담당 집사님께 인수인계, 테스트, 튜닝 등을 잘 진행해 드렸습니다.
특히 케이블 배선의 작업량이 상당하기 때문에 장비 설치시, 기존 케이블을 그대로 사용하는 경우들이 많이 있는데요,
반드시 추후에 케이블 트러블이 발생됩니다. 시스템 장비를 교체하실 경우, 케이블도 같이 교체하시길 권해드리고요,
얼마되지 않은 고급케이블이 아닌 이상, 교체를 요청하시기 바랍니다.

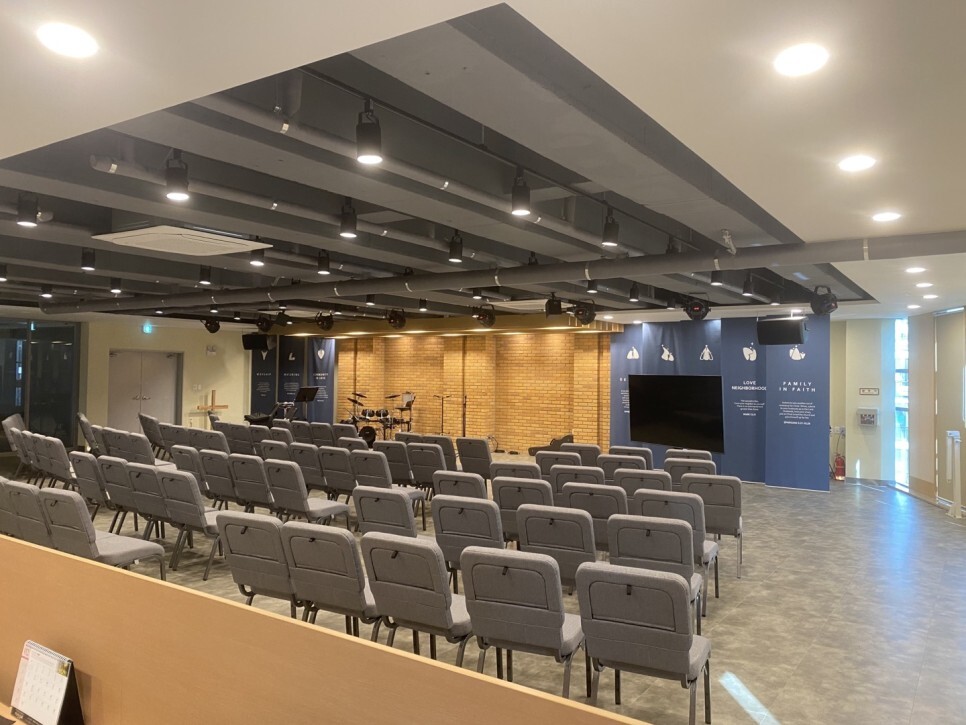

특히 OPERA12는 지난 2021년 초에 설치했던 #대구평강교회 청년부실 예배실에도 설치가 되었었는데요,
저음이 좀 많긴 하지만, 적절한 HPF 필터로 상당히 괜찮은 사운드를 제공합니다.
앰프도 내장되어 있기 때문에 스피커 케이블에 의한 댐핌은 고민하지 않아도 되고요^^
센티필스피커는 프로젝터와의 간섭으로 2통으로 설치가 되었습니다. 더 좋은 커버리지를 제공해 줍니다.
